Episode Powered Soundbar IR Control Protocol
Overview
This protocol provides the information required to control an ES-PWR-SNDBR-180-BLK via IR through a
connected IR receiver or automation system. Follow the instructions carefully to ensure that IR functions at
the highest level and does not cause damage to the soundbar or other components.
IR Applications
In-Room IR Receiver with IR Remote and IR Repeater
To control the soundbar with an in-room IR remote (commands transmit directly from the remote):
1. Connect an IR receiver via IR repeater. Position the receiver so that commands are received
reliably.
2. Connect the IR repeater to the IR In port on the soundbar with a 3.5 mm mono mini cable.
3. Control additional equipment by attaching an IR flasher to the IR Out port of the repeater.

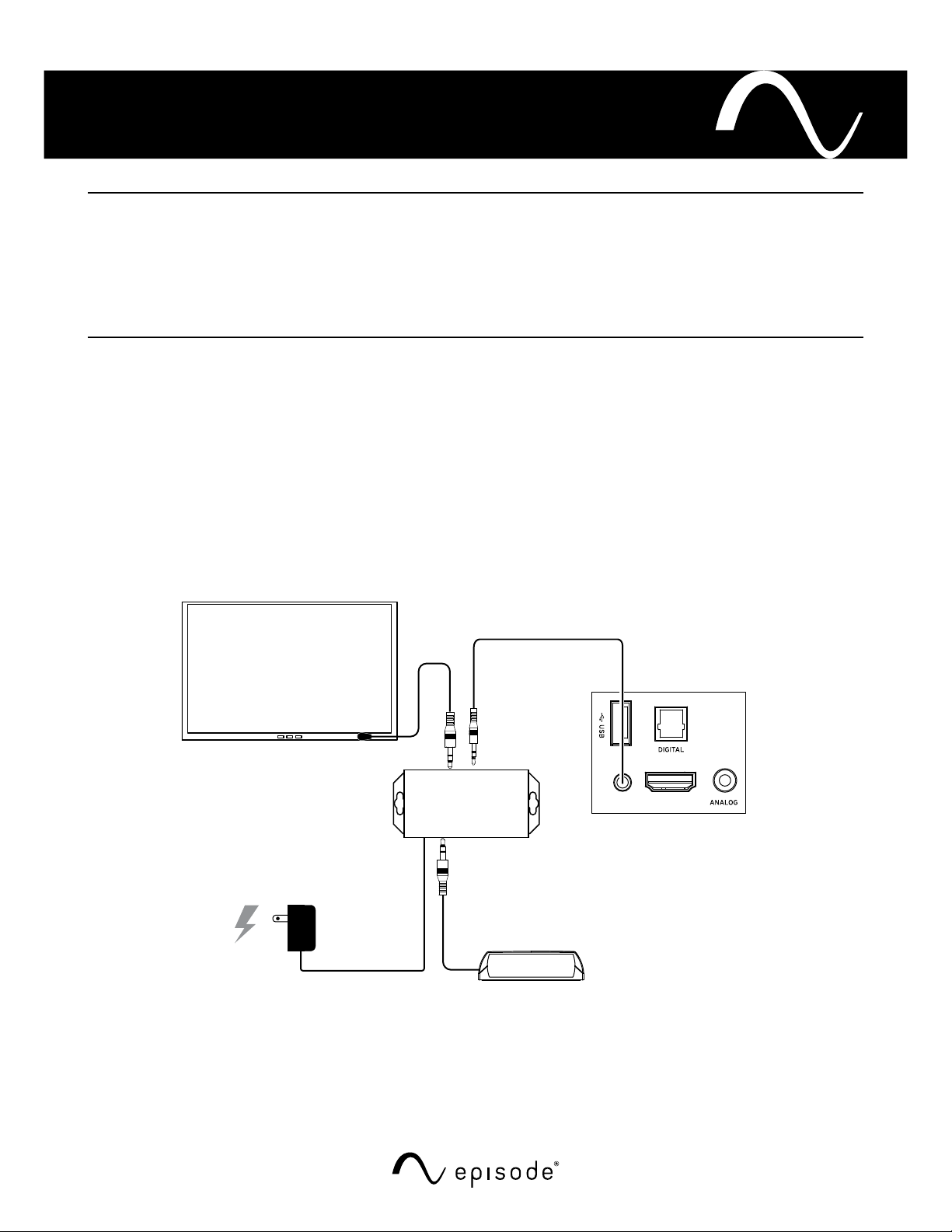

IR INPUT HDMI / ARC
TV
1 2 Emitter
Power IR IN
ES-PWR-SNDBR-180-BLK
3.5 mm Mono Mini
IR Repeater
Power Cord
IR Receiver

2
Programmed Automation Controller
To control the soundbar with a control system:
1. Connect an IR receiver to the control system. Position the receiver so that commands are
received reliably.
2. Connect a 3.5 mm mono mini cable from the flasher output of the controller to the IR In port on
the soundbar.
3. Program the control system using the IR control protocol.
IR Codes
• Device address: 0x10EF
• The device address is 16 bit
• Based on NEC standard protocol with 8 ms on, 4.5ms o start bit
• Commands are standard 8 bit + 8 bit inverted (256 possible) with LSB first
Power Toggle
Command Code Pronto HEX
0x0C
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015
0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040
0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
TV
IROutputs
RS232 IRInputs
3.5 mm Mono Mini
Power Cord
IR Receiver
Control System
IR INPUT HDMI / ARC
ES-PWR-SNDBR-180-BLK

3
Power On
Command Code Pronto HEX
0x08
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47
Power O
Command Code Pronto HEX
0x09
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Mute Toggle
Command Code Pronto HEX
0x0D
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040
0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Mute On
Command Code Pronto HEX
0x0A
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47

4
Mute O
Command Code Pronto HEX
0x0B
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Volume Up
Command Code Pronto HEX
0x10
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015
0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015
0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47
Volume Down
Command Code Pronto HEX
0x11
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040
0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Sub Volume Up
Command Code Pronto HEX
0x12
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015
0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0015
0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Sub Volume Down
Command Code Pronto HEX
0x13
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47

5
Play/Pause
Command Code Pronto HEX
0x2C
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015
0015 0040 0015 0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0040
0015 0040 0015 0015 0015 0015 0015 0040 0015 0015 0015 0040 0015 0040 0015
05ED 0155 0055 0015 0E47
Next Track
Command Code Pronto HEX
0x5B
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0015 0015 0040 0015 0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0040 0015 0015 0015 0040 0015 05ED 0155
0055 0015 0E47
Previous Track
Command Code Pronto HEX
0x5A
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015
0015 0015 0040 0015 0040 0015 0015 0015 0040 0015 0015 0015 0040 0015 0015
0015 0040 0015 0015 0015 0015 0015 0040 0015 0015 0015 0040 0015 05ED 0155
0055 0015 0E47
Source
Command Code Pronto HEX
0x16
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015
0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0015
0015 0015 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Analog Input Source
Command Code Pronto HEX
0x1C
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015
0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
05ED 0155 0055 0015 0E47

6
Optical Input Source
Command Code Pronto HEX
0x1E
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015
0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0015
0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47
Bluetooth Input Source
Command Code Pronto HEX
0x17
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015
0015 0015 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
HDMI-ARC Input Source
Command Code Pronto HEX
0x1D
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040
0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47
USB Input Source
Command Code Pronto HEX
0x1F
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015
0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47

7
Wide EQ Toggle
Command Code Pronto HEX
0x19
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0015 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040
0015 0040 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Wide EQ On
Command Code Pronto HEX
0x22
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015
0015 0015 0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0040 0015 0015
0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
Wide EQ O
Command Code Pronto HEX
0x23
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0015 0015 0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
EQ Flat Toggle
Command Code Pronto HEX
0x52
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015
0015 0015 0015 0015 0040 0015 0015 0015 0040 0015 0015 0015 0040 0015 0015
0015 0040 0015 0040 0015 0015 0015 0040 0015 0015 0015 0040 0015 05ED
0155 0055 0015 0E47

8
EQ Music Toggle
Command Code Pronto HEX
0x15
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0040
0015 0015 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47
EQ Movie Toggle
Command Code Pronto HEX
0x18
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015
0015 0040 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015
0040 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47
IR Learn
Command Code Pronto HEX
0x69
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0015 0015 0040 0015 0015 0015 0040 0015 0040 0015 0015 0015 0015 0015 0040
0015 0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0040 0015 05ED 0155
0055 0015 0E47
Bluetooth (BT) Pair
Command Code Pronto HEX
0x17
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0015 0015 0015
0015 0015 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47

9
Night Mode Toggle
Command Code Pronto HEX
0xDC
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040
0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015
0040 0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 05ED
0155 0055 0015 0E47
Night Mode On
Command Code Pronto HEX
0x20
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0015 0015 0015 0015 0015
0015 0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0040 0015 0040 0015
0040 0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 05ED 0155
0055 0015 0E47
Night Mode O
Command Code Pronto HEX
0x21
0000 006D 0022 0002 0155 00AA 0015 0015 0015 0015 0015 0015 0015 0015
0015 0040 0015 0015 0015 0015 0015 0015 0015 0040 0015 0040 0015 0040 0015
0040 0015 0015 0015 0040 0015 0040 0015 0040 0015 0040 0015 0015 0015
0015 0015 0015 0015 0015 0015 0040 0015 0015 0015 0015 0015 0015 0015 0040
0015 0040 0015 0040 0015 0040 0015 0015 0015 0040 0015 0040 0015 05ED
0155 0055 0015 0E47

10
Technical Support
For chat and telephone, visit ctrl4.co/techsupport • Email: T[email protected]. Visit tech.control4.com for
discussions, instructional videos, news, and more.
Warranty and Legal Notices
Find details of the product’s Limited Warranty at snapone.com/legal/ or request a paper copy from Customer Service at
866.424.4489. Find other legal resources, such as regulatory notices and patent and safety information, at snapone.com/
legal/ .
Copyright ©2022, Snap One, LLC. All rights reserved. Snap One its respective logos are registered trademarks or trademarks
of Snap One, LLC (formerly known as Wirepath Home Systems, LLC), in the United States and/or other countries. 4Store,
4Sight, Control4, Control4 My Home, SnapAV, and Episode are also registered trademarks or trademarks of Snap One, LLC.
Other names and brands may be claimed as the property of their respective owners. Snap One makes no claim that the
information contained herein covers all installation scenarios and contingencies, or product use risks. Information within this
specification subject to change without notice. All specifications subject to change without notice.
220512
ES-PWR-SNDBAR-180-BLK_Ctrl-Protocol-B
