Epson WirelessHD User manual


2
安全上のご注意
警告
v心臓ペースメーカーに電磁妨害をおよぼし、誤動作の原因となることがあります。心臓ペース
メーカーの装着位置から 22cm 以上離してください。また、心臓ペースメーカーを使用した人
が近くにいないことを確認してください。
v医療機器に電磁妨害をおよぼし、誤動作の原因となることがあります。お使いの前に、医療機
器が近くにないことを確認してください。
v自動制御機器に電磁妨害をおよぼすことがあり、誤動作による事故の原因となります。自動ド
ア、火災報知機などの自動制御機器の近くで使用しないでください。
注意
vAV ラックやキャビネット内など換気の悪い場所に設置しないでください。加熱による故障の原
因になります。
vWirelessHD トランスミッターの放熱穴をふさがないよう、壁から 5cm 以上離し、水平な面に
置いてご使用ください。
v暖房器具の付近など、高温になる場所は避けてください。
vWirelessHD トランスミッターは壁掛け使用には対応しておりません。
v本機は屋内使用専用です。屋外では使用しないでください。
v本機を継続して使用する場合、人体から 20cm 以上離れた場所でご使用ください。
vWirelessHD トランスミッターのアンテナは前面にあります。アンテナ近くでアンテナを継続
して直視しないでください。
v本機はご購入された国でのみご使用ください。
v付属の AC アダプター以外は使用しないでください。また、付属の AC アダプターを他の機器に
は接続しないでください。
vWirelessHD トランスミッターは動作時・待機時ともに無線通信を行っているため、外装ケー
スが暖かくなりますが異常ではありません。

3
電波法による規制
各国の電波法により、次の行為は禁止されています。
v改造および分解(アンテナ部分を含む)
v適合証明ラベルの剥離
使用限定について
vプロジェクターと WirelessHD トランスミッターは販売国の仕様に基づき製造されています。
v本製品を航空機・列車・船舶・自動車などの運行に直接関わる装置・防災防犯装置・各種安全装置
など、機能・精度などにおいて高い信頼性・安全性が必要とされる用途に使用される場合は、これ
らのシステム全体の信頼性および安全維持のためにフェールセーフ設計や冗長設計の措置を講じる
など、システム全体の安全設計にご配慮いただいた上で当社製品をご使用いただくようお願いいた
します。
本製品は、航空宇宙機器、幹線通信機器、原子力制御機器、医療機器など、極めて高い信頼性・安
全性が必要とされる用途への使用を意図しておりませんので、これらの用途には本製品の適合性を
お客様において十分ご確認の上、ご判断ください。
修理の依頼先
動作の異常や破損に気づいたら直ちにご使用を中止し、お買い上げの販売店またはプロジェクター本
体の取扱説明書に記載のエプソン修理センターにご相談ください。
使用上のご注意

4
前面、側面
v【Setup】ボタンを連続して 5 秒押すことで、WirelessHD トランスミッターの内部設定を初期化
し、工場出荷時の値に戻します。
背面
v底面のラベルに WirelessHD トランスミッターの固有の Mac アドレス(装置番号)が記載されてい
ます。
各部の名称と働き
名称 機能
a放熱穴 本機内部の熱を放出する穴です。
bHDMI 入力端子 HDMI に対応した AV 機器を接続します。
c【Setup】ボタン WirelessHD トランスミッターを再接続したり、初期化を実行し
ます。
d電源インジケーター 電源がオンのときに点灯します。
その他の状態は「インジケーターの状態」(p.5) で確認してくださ
い。
eLink インジケーター プロジェクターと通信可能なときに点灯します。
その他の状態は「インジケーターの状態」(p.5) で確認してくださ
い。
fアンテナ位置 内部に WirelessHD の送信アンテナがあります。
名称 機能
a放熱穴 本機内部の熱を放出する穴です。
bAC アダプター差込口 AC アダプターを接続します。
c電源スイッチ WirelessHD トランスミッターの電源をオン / オフします。

5

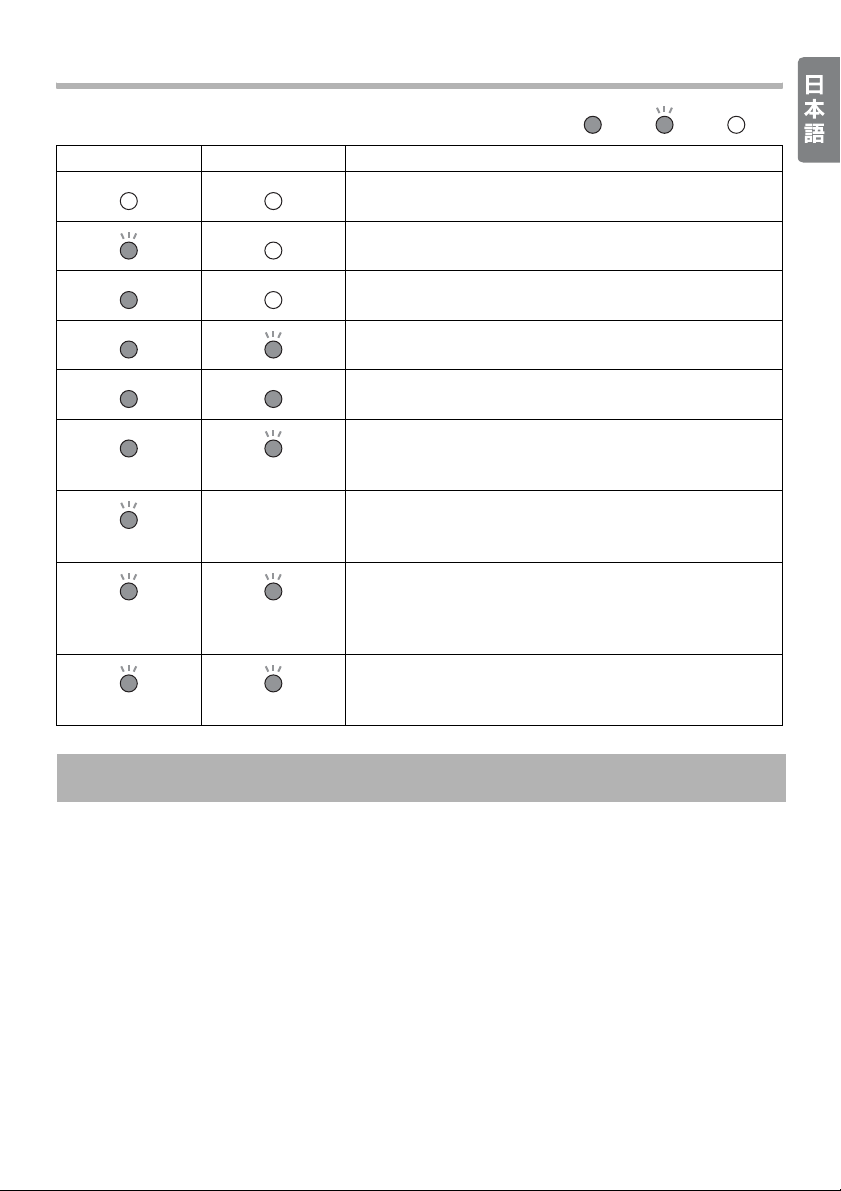

インジケーターの状態
点灯 / 点滅 / 消灯
WirelessHD トランスミッターを設置するときは、以下の通りご注意ください。
vWirelessHDトランスミッターは木製の棚の上など、前面からの電波を遮らない場所に設置してくだ
さい。金属製の棚に置くと金属の影響で電波通信が不安定になることがあります。
v無線通信距離内で使用してください。
通信範囲の詳細は、プロジェクター本体の取扱説明書をご覧ください。
vWirelessHD トランスミッターの前面(アンテナ位置)とプロジェクターの正面(アンテナ位置)
を向い合わせて設置してください。
vプロジェクターとWirelessHDトランスミッターを近くに置き、他のプロジェクターが近くで動作し
ていないことを確認してください
電源(緑) Link(オレンジ) 内容
電源がオフの状態です。
起動中です。
起動していますが、通信していない状態です。
電源がオンでプロジェクターを検知している状態です。
電源がオンでプロジェクターと通信している状態です。
(ゆっくり点滅)
待機状態です。
一定時間通信しない状態が続くと待機状態になりますが、
映像信号が入力されると解除され、通信を開始します。
(一度点滅)
-
(状態によって異な
ります)
【SetUp】ボタンを押すと一度点滅し、プロジェクターを再
検索します。
(同時に点滅) (同時に点滅)
初期化中です。
【Setup】ボタンを 5 秒以上押すと、この点滅の状態にな
ります。この状態でボタンを離すと初期化されます。初期
化が終わると、起動中に戻ります。
(交互に点滅) (交互に点滅)
異常状態です。
高温になっていることが考えられます。換気の悪い場所に
設置しないでください。
準備

6
AWirelessHD トランスミッターと AV 機器を HDMI ケーブルで接続します。
BWirelessHDトランスミッターのACアダプターをコンセントとWirelessHDトランスミッター
の AC アダプター差込口に接続します。
CWirelessHD トランスミッターの電源スイッチをオンにします。
DAV 機器で映像を再生します。
Eプロジェクターの電源を入れます。
Fプロジェクターの映像を WirelessHD 入力へ切り替えます。
長期間使用しないときは、WirelessHD トランスミッターの電源スイッチをオフにしてください。
接続
cプロジェクターの映像は、リモコンの ボタンなど入力切り替えのボタンを押すか、
HDMI リンクの接続機器一覧から、表示したい AV 機器を選択して切り替えます。
映像を投写できないときは【Setup】ボタンを押して再接続をしてください。
詳細は、プロジェクター本体の取扱説明書を参照してください。
HDMI

7
WirelessHD トランスミッターのケースの汚れは、柔らかい布で軽くふき取ってください。
汚れがひどいときは、水で薄めた中性洗剤に布をひたしてかたくしぼり、軽くふき取ってから乾いた
布で仕上げてください。
ワックス、ベンジン、シンナーなど揮発性のものは使わないでください。ケースが変質したり、塗料
がはげたりすることがあります。
WirelessHD、WirelessHD ロゴは WirelessHDLLC. の商標または登録商標です。
保管・お手入れ
仕様
使用周波数 60 GHz 帯(2-3 ch)
AC アダプター 4.75 V-5.25 VDC
無線通信距離 10 m
WirelessHD 規格 WirelessHDVer.1.0a 準拠
動作時消費電力 5.6 W
待機時消費電力 0.71 W
動作温度 + 5 〜+ 35 ℃(結露しないこと)
著作権保護 HDCP 対応
外形寸法 157(幅)x59(高さ)x61(奥行き)mm
質量 約 0.2 kg
商標

8
Notes on Safety
Warning
vPacemakers may be affected by electromagnetic interference which could cause
malfunctions to occur. Make sure the product is at least 22 cm away from anyone with a
pacemaker implanted. Also, make sure there is no one using a pacemaker in the
immediate surroundings.
vMedical equipment may be affected by electromagnetic interference which could cause
malfunctions to occur. Make sure there is no medical equipment in the immediate
surroundings.
vAutomatically controlled equipment may be affected by electromagnetic interference
which could cause an accident to occur due to malfunctions. Do not use the product
near automatically controlled equipment such as automatic doors or fire alarms.
Caution
vDo not install the product in poorly ventilated locations such as on an AV rack or in a
cabinet. Overheating could cause malfunctions to occur.
vWhen using the WirelessHD Transmitter, make sure there is nothing covering the vents
and that it is placed on a flat surface at least 5 cm away from the wall.
vAvoid locations subject to high temperatures such as close to heaters.
vThe WirelessHD Transmitter cannot be suspended from a wall.
vThis product is for indoor use only. Do not use it outdoors.
vIf the product is being used continuously, make sure it is at least 20 cm away from
anyone in the surrounding area.
vThe antenna for the WirelessHD Transmitter is on the front of the product. If you are
close to the antenna, do not look at it for long periods of time.
vThis product is only for use in the country of sale.
vOnly use the AC adapter supplied with this product. Do not use the AC adapter supplied
with any other products.
vBecause the WirelessHD Transmitter performs wireless communication when
communicating and when standing by, the external case may become warm. This does
not indicate a malfunction.

99
Restrictions due to the Radio Act
The following actions are prohibited under Radio Acts passed in various countries.
vRemodeling or disassembling (including the antenna)
vRemoving the conformance label
Restriction of Use
vThe projector and the WirelessHD Transmitter are manufactured according to the
specifications of the country of sale.
vWhen this product is used for applications requiring high reliability/safety such as
transportation devices related to aviation, rail, marine, automotive etc.; disaster
prevention devices; various safety devices etc; or functional/precision devices etc, you
should use this product only after giving consideration to including fail-safes and
redundancies into your design to maintain safety and total system reliability.
Because this product was not intended for use in applications requiring extremely high
reliability/safety such as aerospace equipment, main communication equipment, nuclear
power control equipment, or medical equipment related to direct medical care etc, please
make your own judgment on this product's suitability after a full evaluation.
Requesting Service
If you notice anything unusual during operation, or notice any damage, stop using the
product immediately and contact the nearest address provided in the projector's User's
Guide, or contact your local dealer.
Notes on Usage

10
Front and Side
vYou can initialize the internal settings for the WirelessHD Transmitter by pressing the
[Setup] button for at least five seconds.
Rear
vA dedicated Mac address for the WirelessHD Transmitter (product number) can be found
on the label on the base of the transmitter.

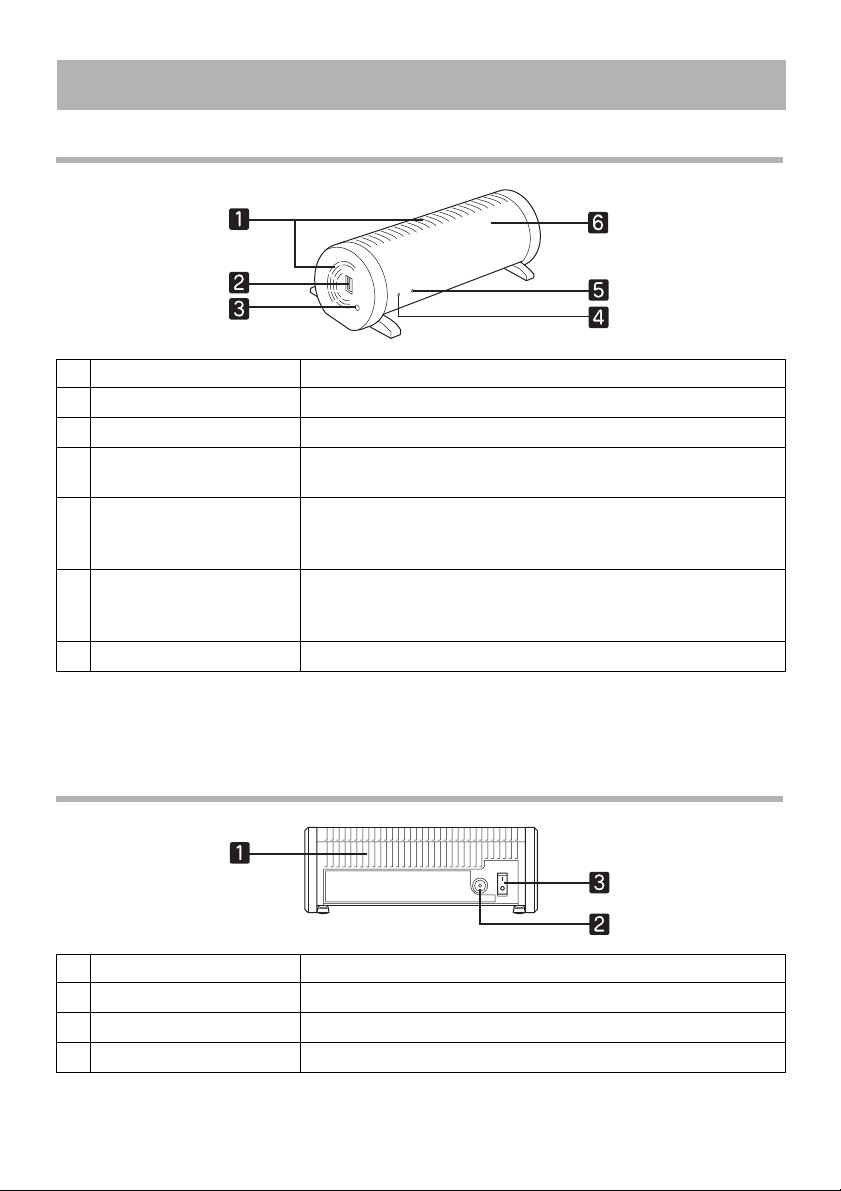

Part Names and Functions
Name Function
aVents Vents for releasing internal heat.
bHDMI port Connects HDMI compatible AV devices.
c[Setup] button Reconnects the WirelessHD Transmitter and performs
initialization.
dPower indicator Lit when the transmitter is on.
See “Indicator Status” (p.11) for more information on other
statuses.
eLink indicator Lit when communication with the projector is possible.
See “Indicator Status” (p.11) for more information on other
statuses.
fAntenna location Contains a WirelessHD communication antenna.
Name Function
aVents Vents for releasing internal heat.
bAC adapter connector Connects the AC adapter.
cPower switch Turns the WirelessHD Transmitter on or off.

1111
Indicator Status
: Lit/ : Flashing/ : Off
Power (green) Link (orange) Indicates
Power is off.
Starting up.
Started, but not yet communicating with the projector.
Power is on and the projector has been detected.
Power is on and communicating with the projector.
(flashing slowly)
In power-saving status.
It enters power-saving status when no communication
occurs for a fixed time; however, communication
starts again when a signal is input.
(flashes once)
-
(varies
depending on
the status)
When you press the [Setup] button, the indicator
flashes once and the projector is searched for again.
(flashing
simultaneously)
(flashing
simultaneously)
Initializing.
This occurs if the [Setup] button is pressed for five
seconds or more. When you release the button,
initialization starts. When initialization is complete, the
indicators return to starting up status.
(flashing
alternately)
(flashing
alternately)
An error has occurred.
The internal temperature may be too high. Do not
install the transmitter in a poorly ventilated location.

12
When installing the WirelessHD Transmitter, note the following.
vPlace the WirelessHD Transmitter on a wooden shelf or other location that does not block
the signal from being transmitted from the front of the product. Note that placing the
transmitter on a metal shelf may cause signal instability.
vUse the transmitter within the wireless transmission range.
For more details on the communication range, see the User's Guide supplied with the
projector.
vSetup the WirelessHD Transmitter so that the front of the transmitter (where the antenna
is located) faces the front of the projector.
vCheck that the projector and the WirelessHD Transmitter are close to each other, and that
there are no other projectors operating in the area.
Preparing

1313

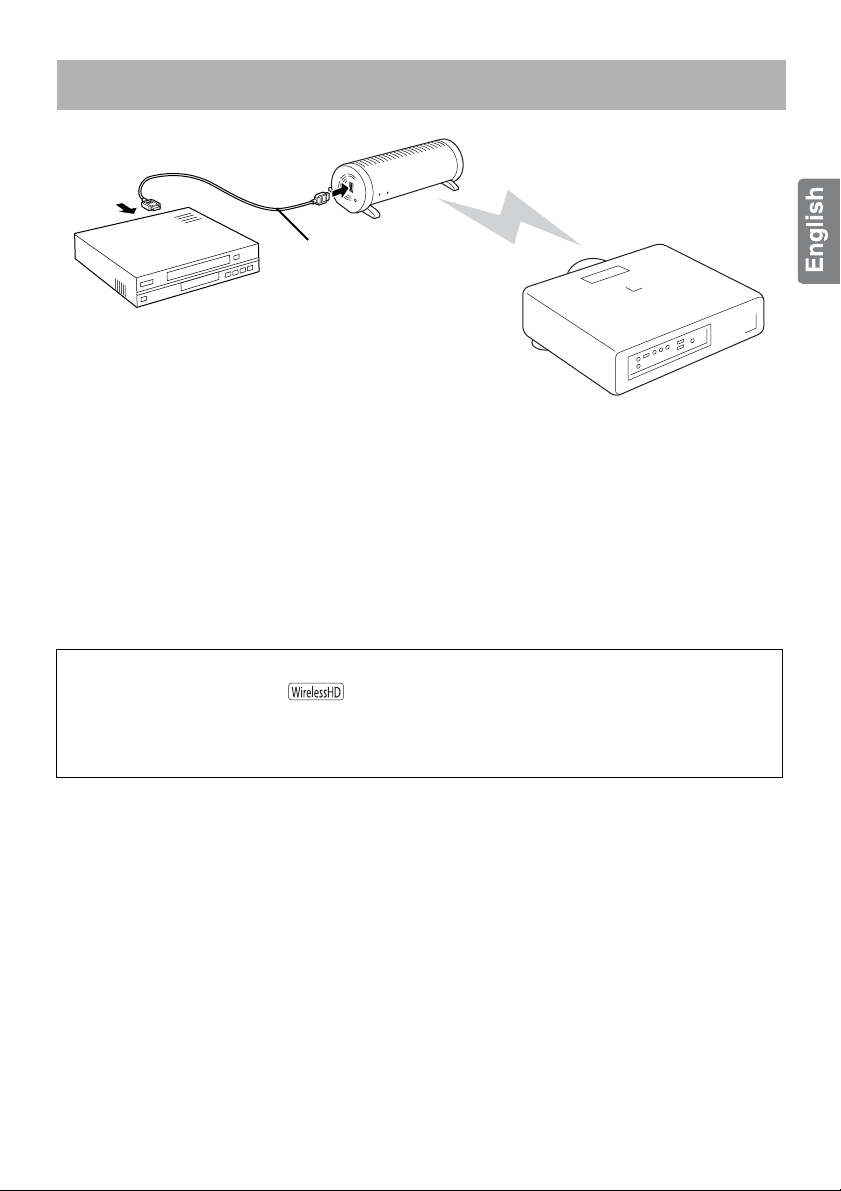

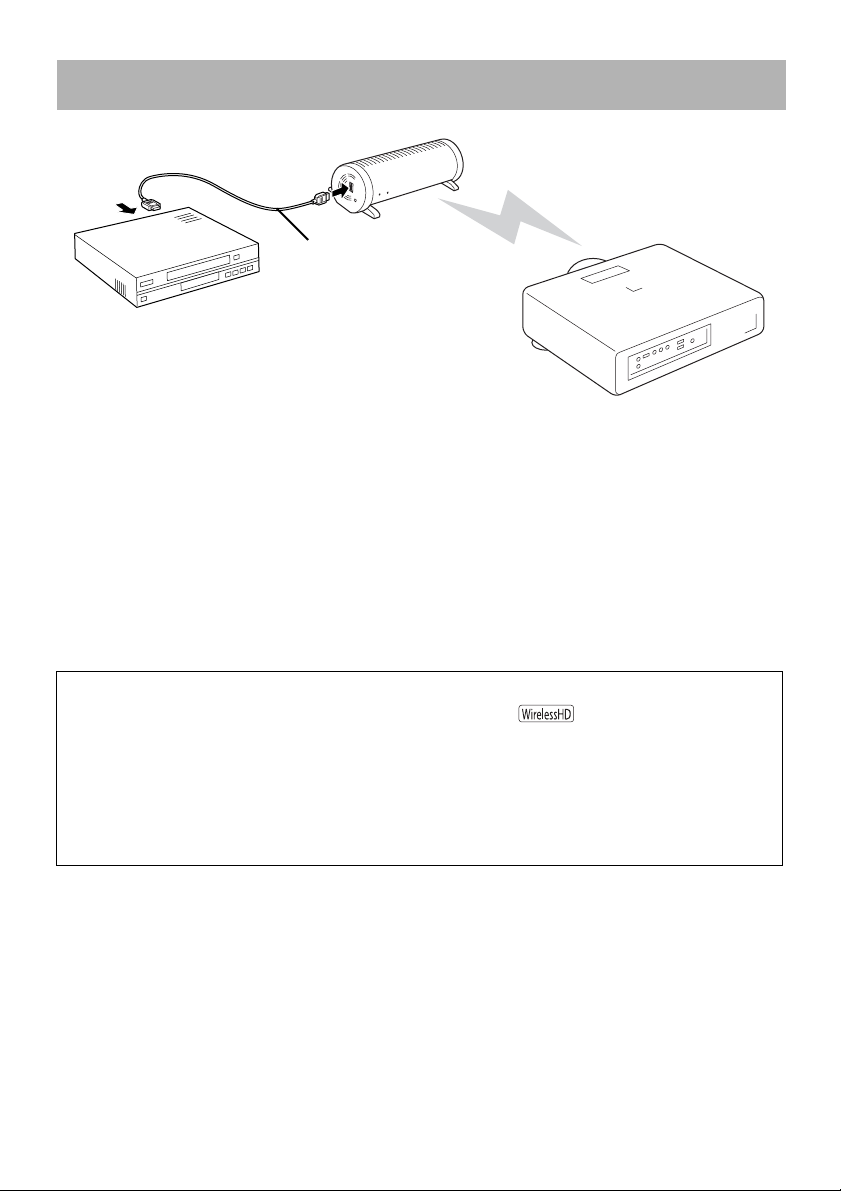

AConnect an AV device to the WirelessHD Transmitter using the HDMI cable.
BConnect the WirelessHD Transmitter's AC adapter to an electrical outlet and to
the connector on the WirelessHD Transmitter.
CTurn on the WirelessHD Transmitter.
DPlayback a movie on the AV device.
ETurn on the projector.
FChange the projector's image to WirelessHD input.
Turn off the WirelessHD Transmitter if it is not being used for extended periods.
Connecting
cTo change the projector's image, press a change input button on the remote
control such as the button, or select the AV device you want to display
from the list of connected devices under HDMI Link.
If no image is projected, press the [Setup] button to reconnect.
For more information, see the User's Guide supplied with the projector.
HDMI

14
Clean the case of the WirelessHD Transmitter by wiping it gently with a soft cloth.
If it is particularly dirty, moisten the cloth with water containing a small amount of neutral
detergent, and then firmly wring the cloth dry before using it to wipe the surface.
Do not use volatile substances such as wax, alcohol, or thinner to clean the projector's
surface. The quality of the case may change or the paint may peel off.
WirelessHD and the WirelessHD logo are trademarks or registered trademarks of
WirelessHD LLC.
Storage and Maintenance
Specifications
Usable frequency 60 GHz band (2 - 3 ch)
AC adapter 4.75 V - 5.25 VDC
Wireless transmission range 10 m
WirelessHD standards Conforms to WirelessHD Ver. 1.0a
Power consumption (during
operation)
5.6 W
Power consumption (during
standby)
0.71 W
Operating temperature +5 to 35 °C (no condensation)
Copyright protection HDCP compatible
Appearance 157 (W) x 59 (H) x 61 (D) mm
Mass Approx. 0.2 kg
Trademarks

1515
Remarques relatives à la sécurité
Avertissement
vLes stimulateurs cardiaques peuvent être affectés par des interférences
électromagnétiques qui peuvent entraîner des anomalies de fonctionnement. Veillez à
ce que les personnes équipées d'un stimulateur cardiaque ne s'approche pas à plus de
22 cm de l'appareil. Assurez-vous de l'absence de personnes équipées d'un
stimulateur cardiaque à proximité immédiate de l'appareil.
vLes équipements médicaux peuvent être affectés par des interférences
électromagnétiques qui peuvent entraîner des anomalies de fonctionnement. Assurez-
vous de l'absence d'équipements médicaux à proximité immédiate de l'appareil.
vLes équipements contrôlés automatiquement peuvent être affectés par des
interférences électromagnétiques qui peuvent entraîner des accidents liés aux
anomalies de fonctionnement. N'utilisez pas l'appareil à proximité d'équipements
contrôlés automatiquement, tels que les portes automatiques ou les alarmes incendie.
Attention
vN'installez pas l'appareil dans des lieux mal aérés, tels que sur un bâti AV ou dans une
armoire. La surchauffe pourrait entraîner des anomalies de fonctionnement.
vLors de l'utilisation de l'émetteur WirelessHD Transmitter, veillez à ce que les orifices
de ventilation ne soient pas obstrués et à ce que l'émetteur soit placé sur une surface
plane, à au moins 5 cm du mur.
vÉvitez les lieux exposés à des températures élevées, à proximité des chauffages, par
exemple.
vL'émetteur WirelessHD Transmitter ne peut être suspendu au mur.
vCet appareil est uniquement conçu pour être utilisé à l'intérieur. Ne l'utilisez pas à
l'extérieur.
vSi vous utilisez l'appareil en continu, veillez à maintenir un espace d'au moins 20 cm
autour de l'appareil.
vL'antenne de l'émetteur WirelessHD Transmitter est située à l'avant de l'appareil.
N'observez pas l'antenne pendant des périodes de temps prolongées lorsque vous
vous trouvez à proximité.
vCet appareil doit uniquement être utilisé dans le pays d'achat.
vUtilisez uniquement l'adaptateur secteur fourni avec l'appareil. N'utilisez pas
l'adaptateur secteur fourni avec d'autres appareils.
vL'émetteur WirelessHD Transmitter gère les communications sans fil lors de la
communication et en mode de veille, le boîtier extérieur peut donc chauffer. Cela
n'indique pas une anomalie de fonctionnement.

16
Limitations liées à la loi relative aux radios
Les actions suivantes sont interdites dans le cadre des lois relatives aux radios en vigueur
dans différents pays.
vRemodelage ou désassemblage (antenne incluse)
vRetrait de l'étiquette de conformité
Restrictions d'emploi
vLe projecteur et l'émetteur WirelessHD Transmitter sont fabriqués conformément aux
spécifications du pays de vente.
vEn cas d'utilisation de ce produit pour des applications exigeant une grande fiabilité/
sécurité, telles qu'appareils employés en transport aérien, ferroviaire, maritime,
automobile, etc., appareils de prévention des catastrophes, divers appareils de sécurité,
etc., ou appareils de fonction/précision, vous devrez, avant d'utiliser ce produit,
considérer l'incorporation à votre système de dispositifs de sécurité positive et de moyens
redondants assurant la sécurité et la fiabilité de l'ensemble du système.
Étant donné que ce produit n'est pas destiné aux applications exigeant une fiabilité/
sécurité extrême, telles que matériel aérospatial, matériel de communications principal,
matériel de commande nucléaire ou matériel de soins médicaux directs, etc., vous
devrez, après totale évaluation, décider si ce produit convient.
Demande d'entretien
Si vous remarquez des phénomènes inhabituels lors de l'utilisation ou des dommages,
cessez immédiatement d'utiliser le produit et contactez l'adresse la plus proche indiquée
dans le Guide de l'utilisateur du projecteur ou le revendeur le plus proche.
Remarques relatives à l'utilisation

1717
Avant et côté
vVous pouvez initialiser les paramètres internes de l'émetteur WirelessHD Transmitter en
maintenant la touche [Setup] enfoncée pendant au moins cinq secondes.
Arrière
vL'adresse MAC dédiée de l'émetteur WirelessHD Transmitter (numéro de produit) figure
sur l'étiquette à la base de l'émetteur.
Noms et fonctions des pièces
Nom Fonction
aOrifices de ventilation Orifices de ventilation permettant d'évacuer la chaleur interne.
bPort HDMI Permet la connexion des périphériques AV compatibles HDMI.
cTouche [Setup] Permet de connecter de nouveau l'émetteur WirelessHD
Transmitter et de procéder à l'initialisation.
dTémoin d'alimentation Allumé lorsque l'émetteur est sous tension.
Reportez-vous à la section “Statut des témoins” (p.18) pour
plus d'informations sur les autres statuts.
eTémoin Link Allumé lorsque la communication avec le projecteur est possible.
Reportez-vous à la section “Statut des témoins” (p.18) pour
plus d'informations sur les autres statuts.
fEmplacement de
l'antenne
Antenne de communication WirelessHD incluse.
Nom Fonction
aOrifices de ventilation Orifices de ventilation permettant d'évacuer la chaleur interne.
bConnecteur de
l'adaptateur secteur
Permet de connecter l'adaptateur secteur.
cInterrupteur
d'alimentation
Permet d'allumer ou d'éteindre l'émetteur WirelessHD
Transmitter.

18
Statut des témoins
: allumé : clignotant : éteint
Alimentation
(vert)
Link
(orange) Signification
Hors tension
Démarrage en cours
Démarré, communication avec le projecteur pas
encore établie.
Mis sous tension, le projecteur a été détecté.
Mis sous tension, communication avec le projecteur
établie.
(clignote
lentement)
En mode d'économie d'énergie.
Le mode d'économie d'énergie est activé en l'absence
de communication pendant une durée définie. La
communication reprend toutefois lorsqu'un signal est
émis.
(clignote une
fois)
-
(en fonction du
statut)
Lorsque vous appuyez sur la touche [Setup], le
témoin clignote une fois et la recherche du projecteur
est lancée de nouveau.
(clignotent en
même temps)
(clignotent en
même temps)
Initialisation en cours.
Si la touche [Setup] est maintenue enfoncée pendant
cinq secondes ou plus. L'initialisation démarre lorsque
vous relâchez la touche. Une fois l'initialisation
terminée, le statut de démarrage des témoins est
rétabli.
(clignotent tour à
tour)
(clignotent tour à
tour)
Une erreur est survenue.
Il est possible que la température interne soit trop
élevée. N'installez pas l'émetteur dans un lieu mal
aéré.

1919
Prenez en compte les éléments suivants lors de l'installation de l'émetteur WirelessHD
Transmitter.
vPlacez l'émetteur WirelessHD Transmitter sur une étagère en bois ou à tout autre endroit
qui n'empêche pas la transmission des signaux depuis l'avant de l'appareil. Notez que
l'installation de l'émetteur sur une étagère métallique peut rendre le signal instable.
vUtilisez l'émetteur dans la portée de transmission sans fil.
Pour plus de détails concernant la portée de communication, reportez-vous au Guide de
l'utilisateur fourni avec le projecteur.
vInstallez l'émetteur WirelessHD Transmitter de manière à ce que la partie avant de
l'émetteur (où se trouve l'antenne) soit orientée face à l'avant du projecteur.
vAssurez-vous que le projecteur et l'émetteur WirelessHD Transmitter sont placés à
proximité l'un de l'autre et qu'il n'y a pas d'autres projecteurs fonctionnant à proximité.
Préparation

20
AConnectez un périphérique AV à l'émetteur WirelessHD Transmitter à l'aide du
câble HDMI.
BConnectez l'adaptateur secteur de l'émetteur WirelessHD Transmitter à une prise
électrique et au connecteur de l'émetteur WirelessHD Transmitter.
CAllumez l'émetteur WirelessHD Transmitter.
DLisez un film sur le périphérique AV.
EAllumez le projecteur.
FRéglez l'image du projecteur sur l'entrée WirelessHD.
Éteignez l'émetteur WirelessHD Transmitter s'il n'est pas utilisé pendant de longues
périodes.
Connexion
cPour modifier l'image du projecteur, appuyez sur une touche de modification de
l'entrée de la télécommande, telle que la touche , ou sélectionnez le
périphérique AV que vous souhaitez afficher dans la liste des périphériques
connectés sous la liaison HDMI.
Appuyez sur la touche [Setup] pour procéder à la reconnexion en l'absence
d'image projetée.
Pour plus d'informations, reportez-vous au Guide de l'utilisateur fourni avec le
projecteur.
HDMI
Table of contents
Languages:
Other Epson Transmitter manuals
