IT 1. Risoluzione dei problemi di TMG06
Questa nota tecnica è stata concepita per
essere utilizzata dai tecnici come guida per la
ricerca e risoluzione dei guasti in loco tutte le
volte che viene segnalato un funzionamento
anomalo del gateway TMG06. Procedere
seguendo i passi di seguito descritti.
1) Raccogliere i dati d’installazione.
- Memorizzare lo stato d’installazione in
loco del dispositivo.
- Scattare alcune foto o registrare un video.
- Quindi passare al punto successivo.
2) Verificare lo stato di attivazione della SIM
card.
- Se è attiva, passare al punto successivo.
- Se non è attiva, contattare l’operatore di
rete per attivarla.
3) Verificare il collegamento dell’antenna del
gateway.

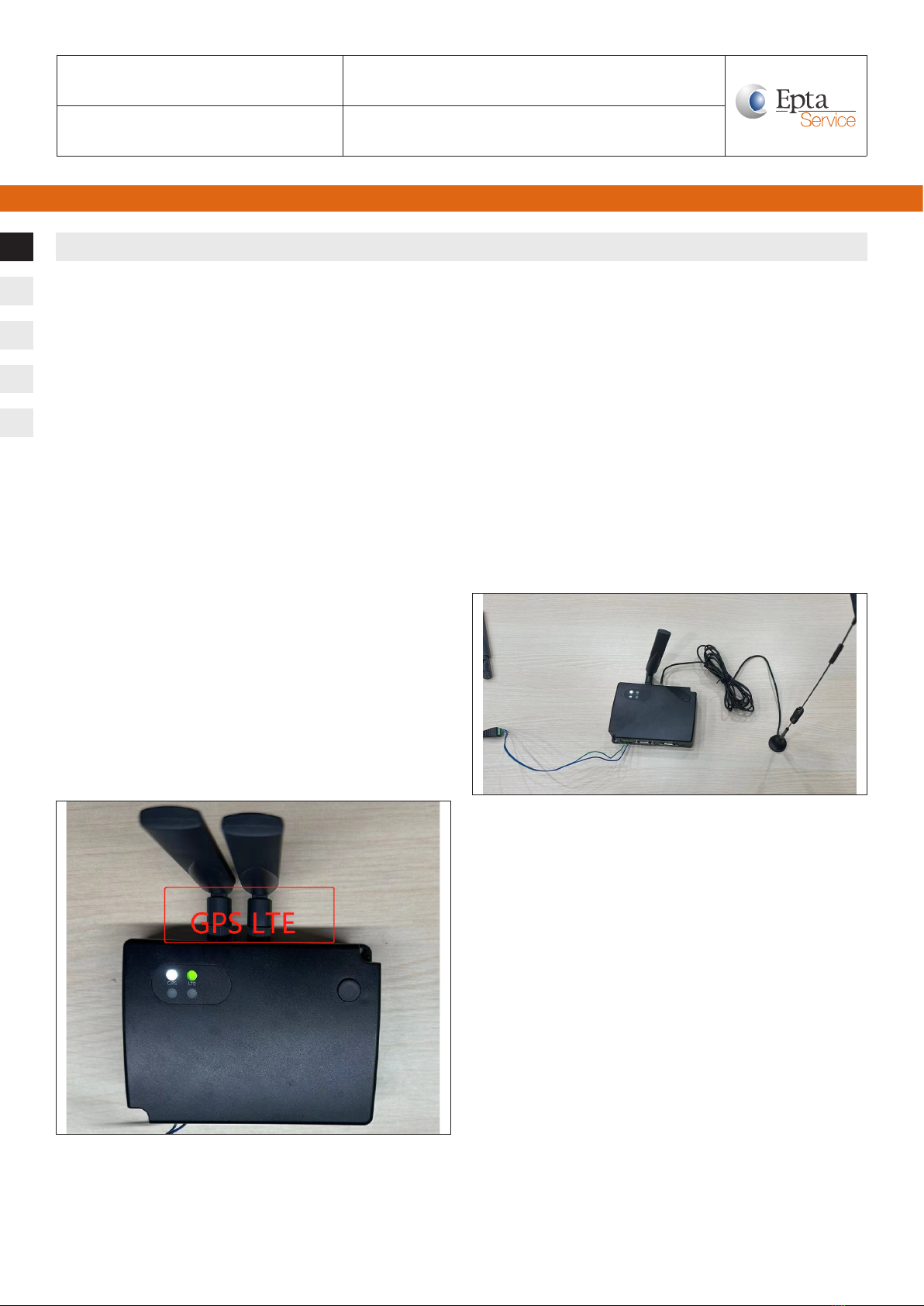

- Assicurarsi che i connettori SMA siano
collegati nel modo corretto come mostrato
nella foto seguente.
- Se è così, passare al punto successivo.
- In caso contrario ricollegarli
correttamente e passare al punto
successivo.
4) Migliorare la ricezione del segnale mobile.
- Effettuare il login alla piattaforma e
verificare lo stato del dispositivo e la
potenza del segnale.
- Se il dispositivo è online e la potenza del
segnale è compresa tra -50 e -90dBm,
significa che il segnale è buono ed è
possibile passare al punto successivo.
- Se il dispositivo non ha un buon segnale,
rimuovere l’antenna cellulare dal
connettore SMA e collegarlo a un’antenna
esterna, quindi spostare l’antenna in un
luogo in cui il segnale è migliore. Nella
foto seguente è possibile vedere il
collegamento all’antenna esterna.
5) Se il controller collegato non riporta alcun
dato.
- Verificare che il collegamento tra il
gateway e il controller non presenti
anomalie.
- Se è tutto nella norma, verificare la
configurazione del controller nella
piattaforma.
- Se la configurazione non corrisponde alle
impostazioni del controller, modificare i

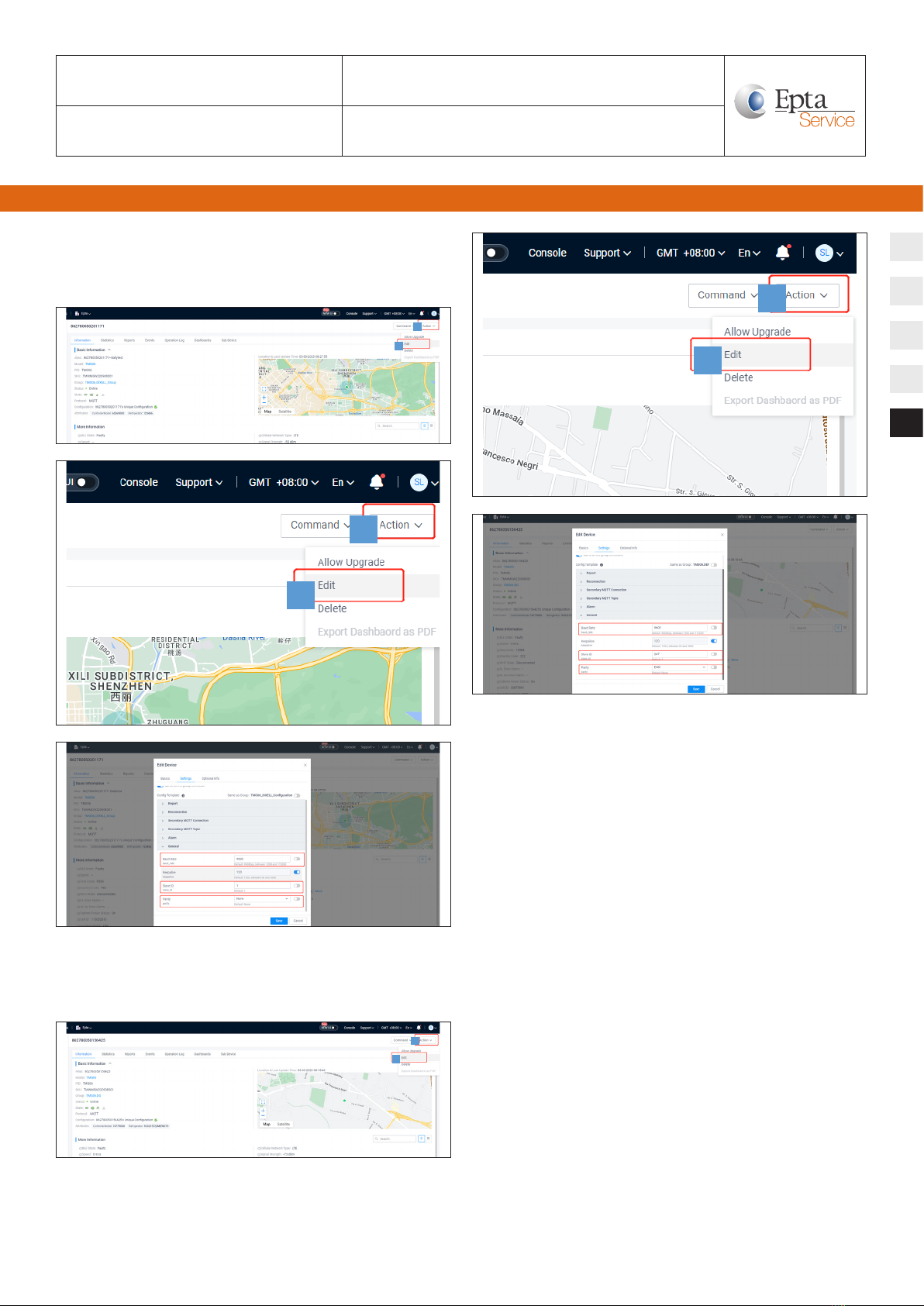

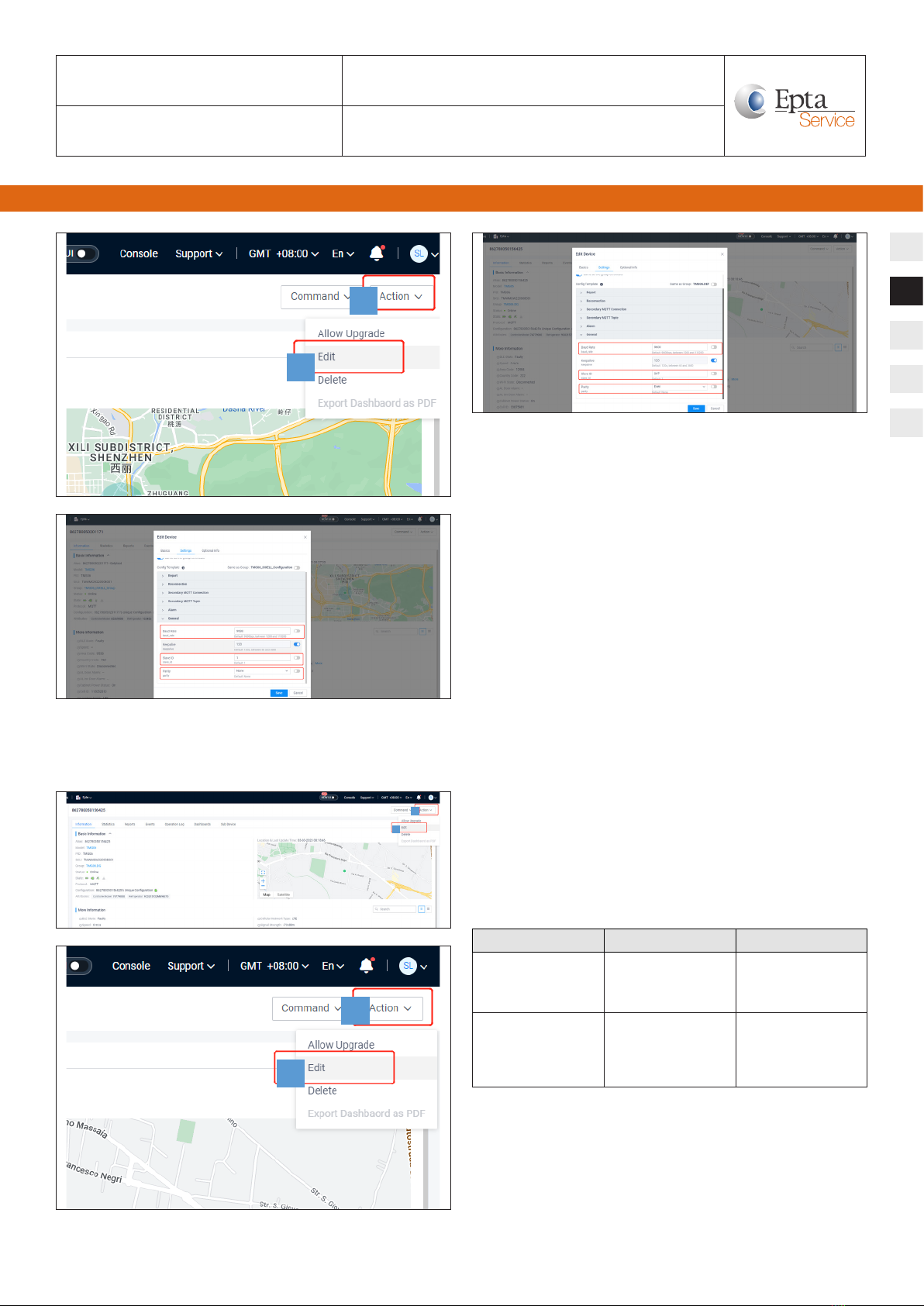

parametri. Per farlo, andare in ‘Accesso
TMX-Dispositivo’, quindi selezionare lo
specifico dispositivo da modificare.
Per esempio, per i controller Dixell:
Baud rate: 9600; Slave ID: 1; Parity: None

Doc. n° UM000000 | Rev. "B" | 05/07/23 3
Modello - Modèle - Model
Modell - Modelo - Modelo LINEON
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023
IT
FR
EN
DE
ES
Service manual
IT
2
1
2
1
2
1
2
1
Per i controller EVCO:
Baud rate: 9600; Slave ID: 247; Parity:
Even
- Una volta terminata la verifica, passare al
punto successivo.
6) Reinizializzazione
- Scollegare l’alimentazione esterna.
- Attendere un minuto e ricollegare
l’alimentazione esterna.
- Effettuare il login alla piattaforma e
verificare se il dispositivo è online.
- Se il dispositivo è online, non è necessaria
nessun’altra azione.
- Se non è così, passare al punto successivo.
7) Si prega di restituire il dispositivo alla
fabbrica per ulteriori analisi e di sostituirlo
con uno nuovo. Usare l’APP ‘TMX Provisioning
Tool’ per associare il nuovo gateway al
controller e all’armedietto.

Doc. n° UM000000 | Rev. "B" | 05/07/23 4
Modello - Modèle - Model
Modell - Modelo - Modelo LINEON
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023
IT
FR
EN
DE
ES
Service manual
IT
Tipo di
antenna Testo SAP Codice SAP
Antenna di rete
mobile
TMX
AC_ANT_03_
(EXT.CELL.ANT)
89291000
Antenna GPS TMX
AN T. AC _
GPS_03_
(EX T.GPS)
89290000
N.B.: l’antenna esterna può essere ac-
quistata da Epta.

Doc. n° UM000000 | Rev. "B" | 05/07/23 5
Modello - Modèle - Model
Modell - Modelo - Modelo LINEON
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023
IT
FR
EN
DE
ES
Service manual
IT
Versione Data Azione Autore Descrizione
103/04/2023 CSally Liu Creazione prima versione
215/06/2023 AMarco Sandron Inserimento in STD template
C - Creazione
A - Modifica
D - Cancellazione
2. Storico del documento

Doc. n° UM000000 | Rev. "B" | 05/07/23 6
Modello - Modèle - Model
Modell - Modelo - Modelo LINEON
Fabbricante - Constructeur - Manufacturer
Hersteller - Fabricante - Fabricante
Epta Spa - Via Mecenate, 86 - 20138 Milano (MI) ITALIA
Tel. [phone] Telefax 02/55401023
IT
FR
EN
DE
ES
Service manual
