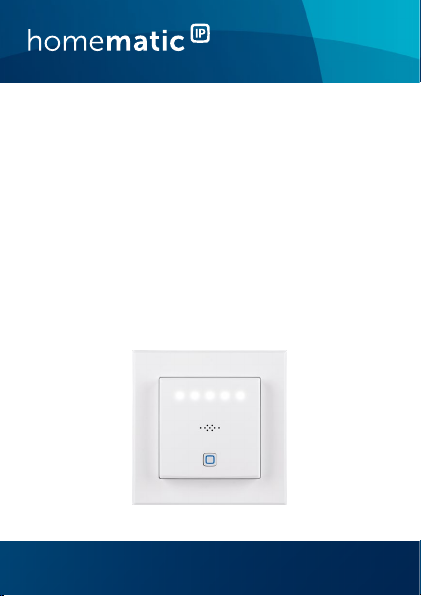

EQ3 homematic IP HmIP-SCTH230 Parts list manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
CO2-Sensor, 230 V S. 2
CO2 Sensor, 230 V p. 32
HmIP-SCTH230

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP CO2-Sensor, 230 V
2 Schrauben 3,2 x 15 mm
2 Schrauben 3,2 x 25 mm
1 Beiblatt mit Sicherheitshinweisen
1 Bedienungsanleitung
Dokumentation © 2020 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
155637 (web)
Version 1.0 (10/2020)

1
AB
E
C
D

GH
I
F
2
3
OFF

4
5

6
7

8
9

ON
10
11
Homematic IP
HAP

12
13

10
Inhaltsverzeichnis
1 Hinweise zur Anleitung................................................. 11
2 Gefahrenhinweise.......................................................... 11
3 Funktion und Geräteübersicht ....................................15
4 Allgemeine Systeminformationen .............................. 17
5 Inbetriebnahme .............................................................. 17
5.1 Installationshinweise...........................................................17
5.2 Installation.............................................................................19
5.3 Anlernen ................................................................................21
6 Hinweise zur CO2-Belastung......................................23
7 Fehlerbehebung .............................................................25
7.1 Befehl nicht bestätigt......................................................... 25
7.2 Duty Cycle ........................................................................... 25
7.3 Fehlercodes und Blinkfolgen ........................................... 26
8 Wiederherstellung der Werkseinstellungen..............27
9 Wartung und Reinigung................................................28
10 Allgemeine Hinweise zum Funkbetrieb.....................28
11 Technische Daten ..........................................................29

11
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche
wichtige Informationen.
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Das Önen
birgt die Gefahr eines Stromschlages. Lassen Sie
das Gerät im Fehlerfall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Geräts nicht gestattet.

12
Gefahrenhinweise
Verwenden Sie das Gerät nicht, wenn es von au-
ßen erkennbare Schäden, z. B. am Gehäuse, an
Bedienelementen oder an den Anschlussbuchsen
ausweist. Lassen Sie das Gerät im Zweifelsfall von
einer Fachkraft prüfen.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem Ein-
fluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.

13
Gefahrenhinweise
Das Gerät ist Teil der Gebäudeinstallation. Bei der
Planung und Errichtung sind die einschlägigen
Normen und Richtlinien des Landes zu beachten.
Der Betrieb des Geräts ist ausschließlich am
230 V/50 Hz-Wechselspannungsnetz zulässig.
Arbeiten am 230-V-Netz dürfen nur von einer
Elektrofachkraft (nach VDE 0100) erfolgen. Dabei
sind die geltenden Unfallverhütungsvorschriften
zu beachten. Zur Vermeidung eines elektrischen
Schlages am Gerät, schalten Sie bitte die Netz-
spannung frei (Sicherungsautomat abschalten).
Bei Nichtbeachtung der Installationshinweise
können Brand oder andere Gefahren entstehen.
Beachten Sie beim Anschluss an die
Geräteklemmen die hierfür zulässigen Leitungen
und Leitungsquerschnitte.
Beachten Sie vor Anschluss eines Verbrauchers die
technischen Daten, insbesondere die maximal
zulässige Schaltleistung des Relais und Art des
anzuschließenden Verbrauchers. Alle Lastangaben
beziehen sich auf ohmsche Lasten. Belasten Sie
den
Aktor nur bis zur angegebenen Leistungsgrenze.
Eine Überlastung kann zur Zerstörung des Geräts,
zu einem Brand oder zu einem elektrischen
Schlag führen.

14
Gefahrenhinweise
Für den Anschluss des Geräts an das Netz sowie
an den Verbraucher sind Arbeiten an im Betrieb
netzspannungsführenden Teilen notwendig. Vor
dem Anschließen des Geräts muss die Sicherung
im Sicherungskasten herausgenommen werden.
Das Gerät darf nur mit der dazugehörigen Abde-
ckung betrieben werden.
Der Stromkreis, an dem das Gerät angeschlossen
wird, muss mit einem Leitungsschutzschalter
gemäß EN60898-1 (Auslösecharakteristik B oder
C, max. 16 A Nennstrom, min. 6 kA
Abschaltvermögen, Energiebegrenzungsklasse 3)
abgesichert sein. Installationsvorschriften lt. VDE
0100 bzw. HD384 oder IEC 60364 müssen
beachtet werden. Der Leitungsschutzschalter
muss für den Benutzer leicht erreichbar und als
Trennvorrichtung für das Gerät gekennzeichnet
sein.
Der an dem Relaisausgang angeschlossene Ver-
braucher muss über eine ausreichende Isolierung
verfügen.
Das Gerät ist nicht zum Freischalten geeignet. Die
Last ist nicht galvanisch vom Netz getrennt.

15
Gefahrenhinweise
An die Relaisausgänge dürfen keine SELV/PELV-
Stromkreise angeschossen werden.
Geräte mit elektronischen Netzteilen (z. B. Fern-
seher oder Hochvolt-LED-Leuchtmittel) stellen
keine ohmschen Lasten dar. Sie können Ein-
schaltströme von über 100 A erzeugen. Schalten
solcher Verbraucher führt zu vorzeitigem Ver-
schleiß des Aktors. Wir empfehlen in solchen
Fällen die Verwendung von Einschaltstrombe-
grenzern an den Schaltausgängen.
Das Gerät ist nur für den Einsatz im Umfeld von
Wohnbereichen, Geschäfts- und Gewerbeberei-
chen sowie in Kleinbetrieben bestimmt.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

16
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP CO2-Sensor misst zuverlässig und ex-
akt die CO2-Konzentration, Temperatur- und Luftfeuch-
tigkeit in Ihrem Smart Home. Dies ermöglicht eine auto-
matische Überwachung der Luftqualität in Innenräumen.
Über die kostenlose Homematic IP Smartphone-App ha-
ben Sie die gemessenen Werte immer im Blick.
Das Gerät kann einfach in einer Unterputzdose montiert
werden. Für den Anschluss wird neben der Phase auch
ein Neutralleiter benötigt.
Über einen zusätzlichen Relais-Ausgang ermöglicht das
Gerät die Steuerung eines angeschlossenen Verbrau-
chers, wie z. B. einer Leuchte. Die Leuchte kann einfach
über Fernbedienungen, Wandtaster, Bewegungsmelder
oder über die Homematic IP App geschaltet werden. So
kann eine Unterputzdose gleichzeitig für den CO2-Sen-
sor sowie für die Lichtsteuerung verwendet werden.
Durch die Bauweise im 55er-Maß kann der Sensor einfach
in vorhandene Rahmen gängiger Markenhersteller integ-
riert werden. So bleiben Design bzw. Farben und Oberflä-
chen von bereits installierten Schalterserien unverändert.

17
Allgemeine Systeminformationen

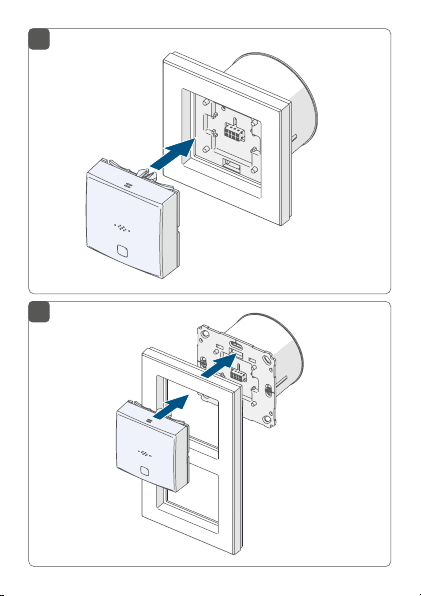

Geräteübersicht (s. Abbildung 1+2):
(A) Spannungsversorgungseinheit
(B) Wechselrahmen
(C) Elektronikeinheit mit CO2-Sensor
(D) LED-Anzeige für die Luftqualität
(E) Systemtaste (Anlerntaste und LED)
(F) Anschlussklemme für L (Phase)
(G) Anschlussklemme für N (Neutralleiter)
(H) Anschlussklemme für 1 (Korrespondierende
(Normally Closed))
(I) Anschlussklemme für 2 (Lampe/Korrespondie-
rende (Normally Open))
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys-
tems und kommuniziert über das HomematicIP Funk-
protokoll. Alle Geräte des Systems können komfortabel
und individuell per Smartphone über die HomematicIP
App konfiguriert werden. Alternativ haben Sie die Mög-
lichkeit, HomematicIP Geräte über die Zentrale CCU2/
CCU3 oder in Verbindung mit vielen Partnerlösungen zu
betreiben. Welcher Funktionsumfang sich innerhalb des
Systems im Zusammenspiel mit weiteren Komponenten
ergibt, entnehmen Sie bitte dem HomematicIP Anwen-
derhandbuch. Alle technischen Dokumente und Updates
finden Sie stets aktuell unter www.homematic-ip.com.

18
Inbetriebnahme
5 Inbetriebnahme
5.1 Installationshinweise
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Installation beginnen.
Bitte notieren Sie sich vor der Installation die auf
dem Gerät angebrachte Gerätenummer (SGTIN)
und den Installationsort, damit Sie das Gerät im
Nachhinein leichter zuordnen können. Alternativ
steht die Gerätenummer auch auf dem beiliegen-
den QR-Code-Aufkleber.
Hinweis! Installation nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch Brand. Es droht für Sie
die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einen Elektroinstallateur!
*Erforderliche Fachkenntnisse für die Installation:
Für die Installation sind insbesondere folgende Fachkenntnisse er-
forderlich:
• Die anzuwendenden „5 Sicherheitsregeln“:
Freischalten; gegen Wiedereinschalten sichern;

19
Inbetriebnahme
Spannungsfreiheit feststellen; Erden und Kurzschließen;
benachbarte, unter Spannung stehende Teile abdecken
oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte
und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur Sicherstel-
lung der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System,
TT-System) und die daraus folgenden Anschlussbedin-
gungen (klassische Nullung, Schutzerdung, erforderliche
Zusatzmaßnahmen etc.).
Die Installation darf nur in handelsüblichen Schal-
terdosen (Gerätedosen) gemäß DIN 49073-1 er-
folgen.
Der Stromkreis, an dem das Gerät und die Last
angeschlossen wird, muss mit einem Leitungs-
schutzschalter gemäß EN60898-1 (Auslösecha-
rakteristik B oder C, max. 16 A Nennstrom, min. 6
kA Abschaltvermögen, Energiebegrenzungsklas-
se 3) abgesichert sein. Installationsvorschriften lt.
VDE 0100 bzw. HD384 oder IEC 60364 müssen
beachtet werden.
Beachten Sie bei der Installation die Gefahrenhin-
weise gemäß „2 Gefahrenhinweise“ auf Seite 11.

20
Inbetriebnahme
Zugelassene Leitungsquerschnitte zum Anschluss an den
CO2-Sensor sind:
Starre Leitung [mm2] Flexible Leitung ohne
Aderendhülse [mm2]
0,75 – 1,50 0,75 – 1,50
5.2 Installation
Für die Installation des Geräts in einer Unterputzdose ge-
hen Sie wie folgt vor:
• Schalten Sie die Leitungsschutzschalter des

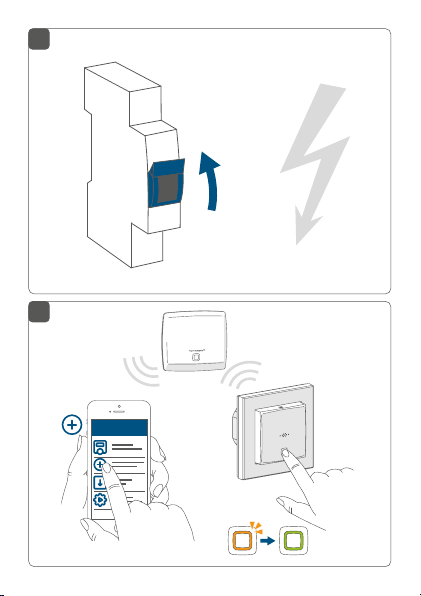

Stromkreises ab (s. Abbildung 3).
• Verwenden Sie für die Installation eine leere Un-
terputzdose, in der neben der Phase und der An-
schlussleitung für die Leuchte auch ein Neutral-
leiter vorhanden ist.
• Haben Sie keine leere Unterputzdose zur Ver-
fügung, können Sie alternativ einen bereits ver-
bauten Schalter gegen die smarte Lösung von
Homematic IP austauschen.
• Ziehen Sie dafür die Wippe vom Rahmen des
verbauten Schalters ab. Ziehen Sie anschließend
den Rahmen mitsamt Klemm-/Haltestück vom
Schalter ab. Das Klemm-/Haltestück kann in
Abhängigkeit vom Hersteller transparent, grau
oder schwarz sein und hält den Rahmen auf dem
Schalter.
