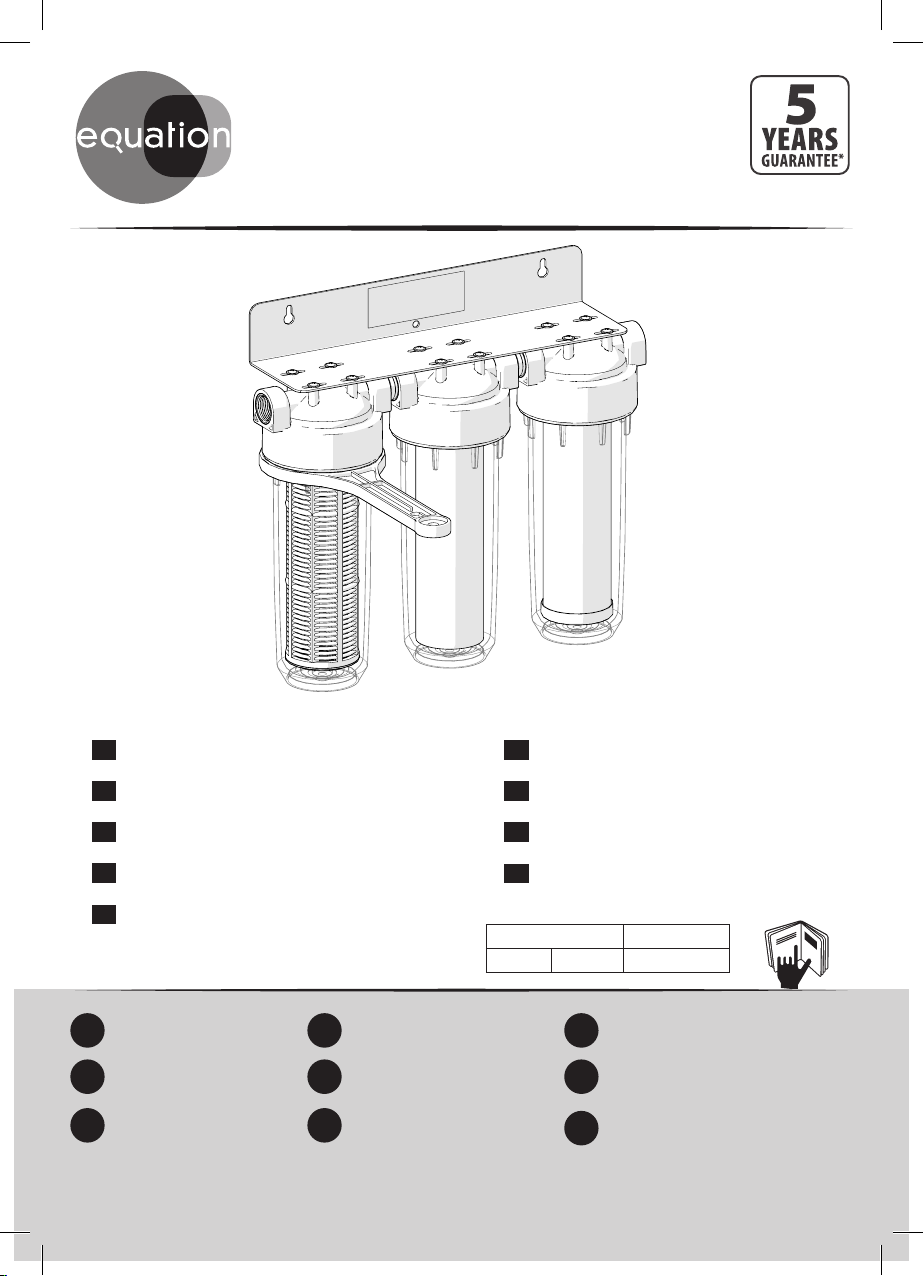

EQUATION RFS SL10 User manual

Manuel d’instructions
Manuale di Istruzioni
Manual de Instruciuni
Manual de Instrucciones
Εγχειρίδιο Οδηγιών
Керівництво По Збірці
і Експлуатації
Manual de Instruções
Instrukcja Obsługi
Instruction Manual
FR
IT
RO
ES
EL
UA
PT
PL
EN
2022R03P05-0028 - 2021/12-V01
KIT COMPLET (STATION SL10 (2.5" x 9"3/4)
+ 3 CARTOUCHES INCLUSES).
KIT COMPLETO (ESTACIÓN SL10 (2.5" x 9"3/4)
+ 3 CARTUCHOS INCLUIDOS).
KIT COMPLETO (ESTAÇÃO SL10 (2.5" x 9"3/4)
+ 3 CARTUCHOS INCLUÍDOS).
KIT COMPLETO (STAZIONE SL10 (2.5" x 9"3/4)
+ 3 CARTUCCE INCLUSE).
ΠΛΗΡΕΣ ΚΙΤ (ΜΟΝΑΔΑ SL10 (2.5" x 9"3/4)
+ 3 ΦΥΣΙΓΓΙΑ ΠΟΥ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΝΤΑΙ).
REF EAN
RFS SL10
89078585 3276007344080
KOMPLETNY ZESTAW (STACJA SL10
+ 3 WKŁADY W KOMPLECIE).
KIT COMPLET (STAȚIE SL10 (2.5" x 9"3/4)
+ 3 CARTUȘE INCLUSE).
ПОВНИЙ КОМПЛЕКТ (СИСТЕМА SL10 (2.5" x 9"3/4)
+ 3 КАРТРИДЖІ В КОМПЛЕКТІ).

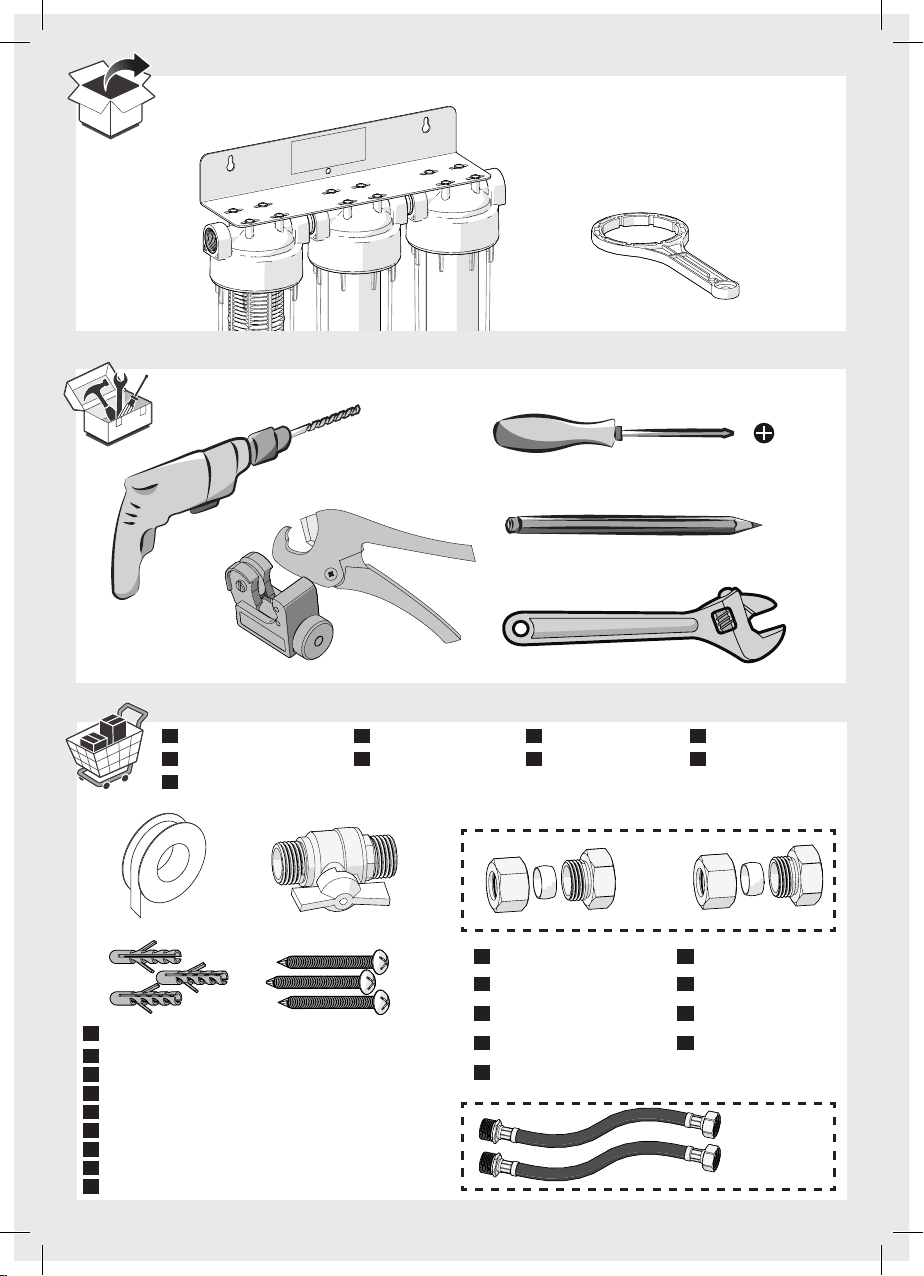

COMPLETE KIT (SL10 (2.5" x 9"3/4) STATION
+ 3 CARTRIDGES INCLUDED).
FR
ES
PT
PL
IT
RO
EL
UA
EN
RFS SL10

x 2
Choisir le type de raccords adapté à
l'installation.
Elegir el tipo de conexiones adecuadas
para la instalación.
Escolha o tipo de conexões adaptados
à instalação.
Scegliere il tipo di raccordi adatti
all'installazione.
Διαλέξτε τον κατάλληλο τύπο ρακόρ για
την εγκατάσταση.
FR
FR
PL
PL
ES
ES
UA
UA
PT
PT
RO
RO
IT
IT
EN
EN
EL
EL
Veillez à choisir des vis et chevilles adaptées à votre mur.
Be sure to choose screws and wall plugs suitable for your wall.
Utilice tornillos y clavijas adaptadas al tipo de pared.
Escolha parafusos e buchas adequados para a parede.
Scegliere viti e tasselli adatti al muro.
Φροντίστε να επιλέξετε βίδες και ούπα που είναι κατάλληλα για τον τοίχο σας.
Pamiętać, aby wybrać śruby i kołki rozporowe odpowiednie dla twojej ściany .
Вибирайте гвинти і дюбелі, які підходять для вашої стіни.
Asiguraţi-vă că alegeţi şuruburi şi dibluri adecvate pereţilor dvs.
Be sure to choose screws and wall plugs suitable for your wall.
EN
Accessoires non inclus
ES
Accesorios no incluidos
PT
Acessórios não incluídos
IT
Accessori non incluse
EL
Δεν περιλαμβάνονται αξεσουάρ
PL
Akcesoria nie są wliczone
UA
Аксесуари не включені
RO
Accesorii nu sunt incluse
EN
Accessories not included
G3/4
G3/4
G3/4
Wybrać odpowiednie złączki dla
danej instalacji.
Виберіть відповідний тип фітингів
для установки.
Alegeți tipul potrivit de fitinguri
pentru instalație.
Choose the type of fittings suitable
for installation.

Installation avec raccords à compression.
Instalación con conexiones de compresión.
Instalação com conexões de compressão.
Installazione con raccordi a compressione.
Εγκατάσταση με ρακόρ συμπίεσης.
Montaż za pomocą złączek zaciskowych.
Установка з використанням компресійних фітингів.
Instalare cu fitinguri de compresie.
Installation with compression fittings.
ES
FR
PT
IT
EL
PL
UA
RO
EN
1
2
3

4
5
6
7

Exemple d'installation avec flexibles.
Ejemplo de instalación con tuberías flexibles.
Exemplo de instalação com tubos flexíveis.
Esempio di installazione con tubi flessibili.
Παράδειγμα εγκατάστασης με εύκαμπτους σωλήνες .
Przykład instalacji z wężami elastycznymi .
Приклад установки з використанням шланга.
Exemplu de instalare cu furtunuri flexibile.
Example of installation with flexible.
ES
FR
PT
IT
EL
PL
UA
RO
EN
8
9
10

INTRODUCTION
Cette station de filtration s’installe sur l’arrivée d'eau de pluie. Prévoir les espacements nécessaires au
montage et au remplacement des éléments filtrants. La station craint le gel et les expositions prolongées
en pleine lumière.
Laisser un dégagement d’au moins 10 centimètres en dessous de la station pour la maintenance.
INSTALLATION
Il est recommandé d'installer à l'entrée et à la sortie de la station une vanne d'arrêt (∅ 3/4").
1 - Visser les vannes sur la station après avoir posé du ruban d'étanchéité (Teflon, PTFE) sur les filetages.
Visser le corps du raccord sur les vannes.
2 - Repérer l'emplacement de la découpe sur le tuyau d'arrivée d'eau.
3 - Fermer l'arrivée d'eau et enlever la pression en ouvrant un robinet.
Fermer ensuite ce robinet et découper le tube à l'aide de l'outil adapté.
4 - Enfiler l'écrou puis la bague du raccord sur chaque extrémité de tube.
5 - Positionner provisoirement la station sur le tube et tracer l'emplacement des vis de fixation du support.
6 - Percer les trous.
7 - Insérer des chevilles adaptées au mur.
8 - Fixer le support sur le mur à l'aide de vis adaptées.
9 - Serrer les raccords pour assurer l'étanchéité.
10 -Ouvrir doucement l'arrivée d'eau et contrôler l'absence de fuites; Resserrer les raccords si nécessaire.

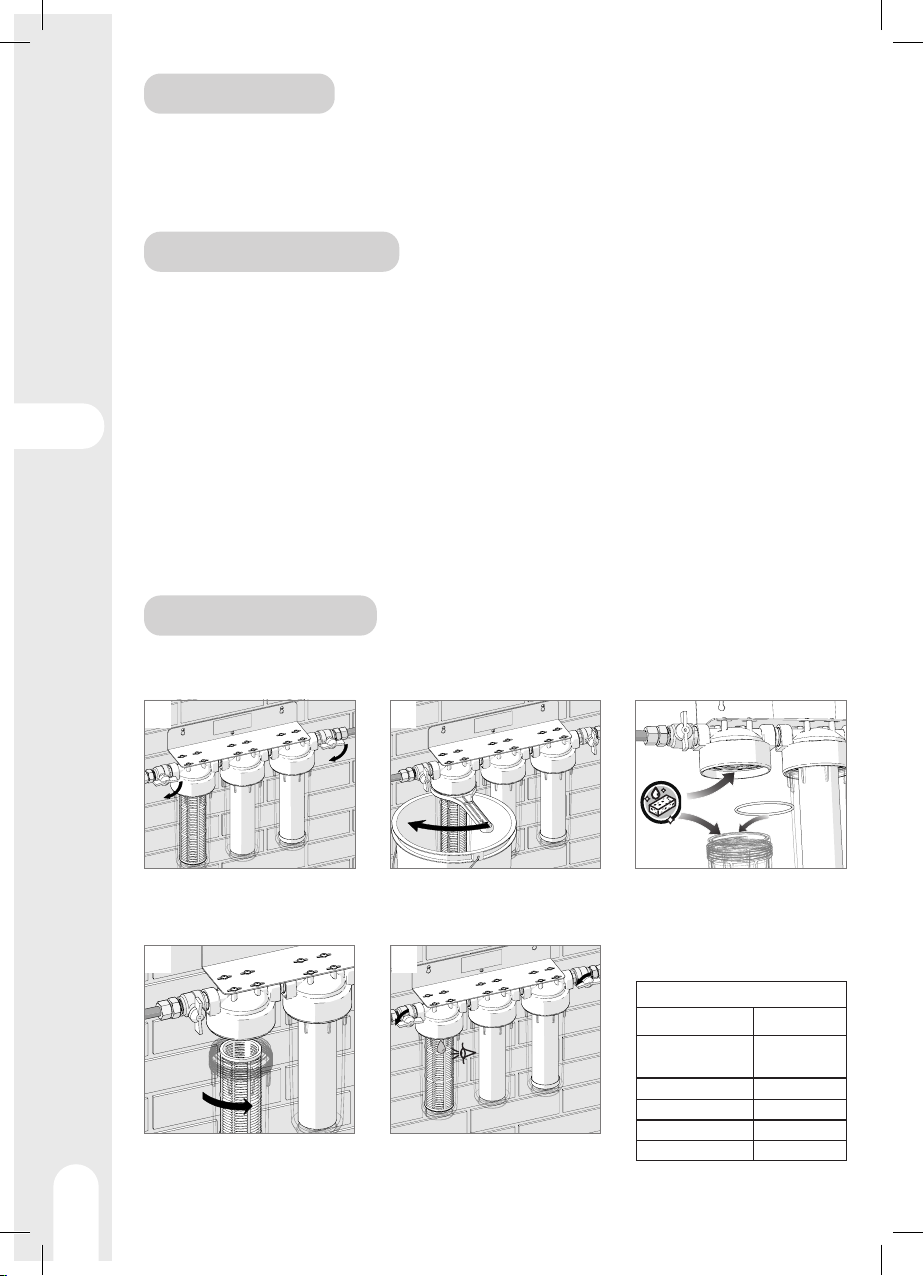

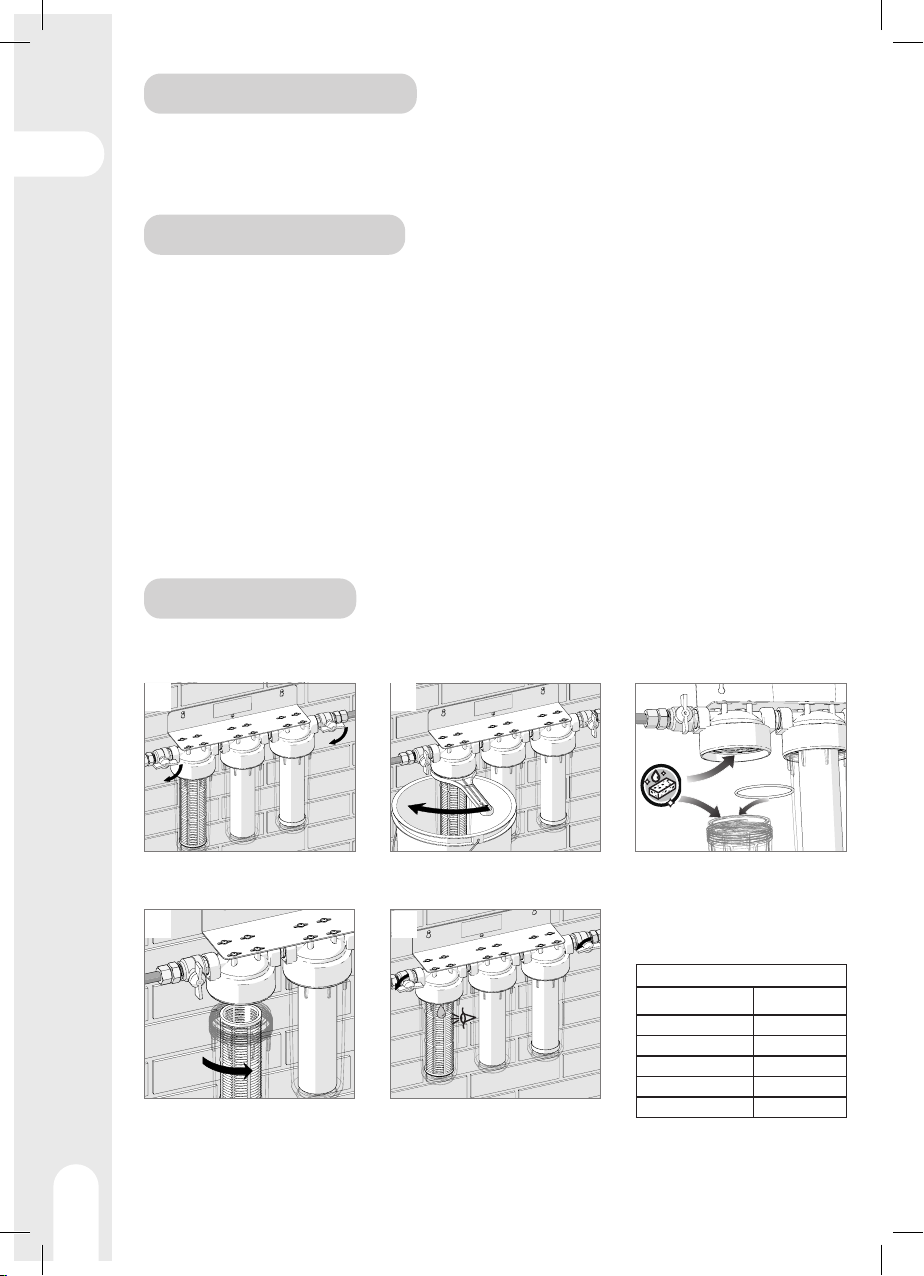

ENTRETIEN
Les cartouches doivent être remplacées régulièrement, leur durée de vie dépend du type de cartouche, de
la consommation, et de la qualité de l'eau.
• Fermer les 2 vannes d'arrêt. • Placer un seau, dévisser le bol avec la
clé et jeter la cartouche. • Nettoyer le bol et la tête de la station sans utiliser de produits abrasifs.
• Remplacer le joint si nécessaire.
• Si la cartouche est rechargeable, bien
la nettoyer.
• Ouvrir les vannes et contrôler l'absence
de fuites. Resserrer les raccords si des
fuites sont présentes.
Pièces détachées
Description Reference
Clé de desserrage 3276007344196
Joint 3276007344233
Cartouche 1 3276007344417
Cartouche 2 3276007344387
Cartouche 3 3276007344479
• Replacer une cartouche et serrer à la
main (jamais avec la clé).
1
5
23
4
6
FR

INTRODUCCIÓN
Esta estación de filtración se instala en la entrada de agua de lluvia. Prever el espacio necesario para el
montaje y la sustitución de los elementos filtrantes. La estación es sensible a las heladas y a la exposición
prolongada a la luz.
Dejar un espacio de, por lo menos, 10 centímetros por debajo de la estación para el mantenimiento.
INSTALACIÓN
Se recomienda instalar una válvula de cierre (∅ 3/4") en la entrada y en la salida de la estación.
1 - Atornillar las válvulas a la estación después de haber colocado cinta de estanqueidad (teflón, PTFE) en las roscas.
Atornillar el cuerpo de la conexión en las válvulas.
2 - Marcar la ubicación del recorte en la tubería de suministro de entrada de agua.
3 - Cerrar el suministro de entrada de agua y aliviar la presión abriendo un grifo.
A continuación, cerrar este grifo y cortar la tubería con la herramienta adecuada.
4 - Ensartar la tuerca y luego el anillo de conexión en cada extremo de la tubería.
5 - Colocar provisionalmente la estación en la tubería y marcar la ubicación de los tornillos de fijación del soporte.
6 - Perforar los agujeros.
7 - Insertar tacos adecuados a la pared.
8 - Fijar el soporte a la pared con los tornillos adecuados.
9 - Apretar las conexiones para asegurar la estanqueidad.
10 - Abrir suavemente el suministro de entrada de agua y compruebe si hay fugas. En caso de que haya fugas, volver a
apretar las conexiones..

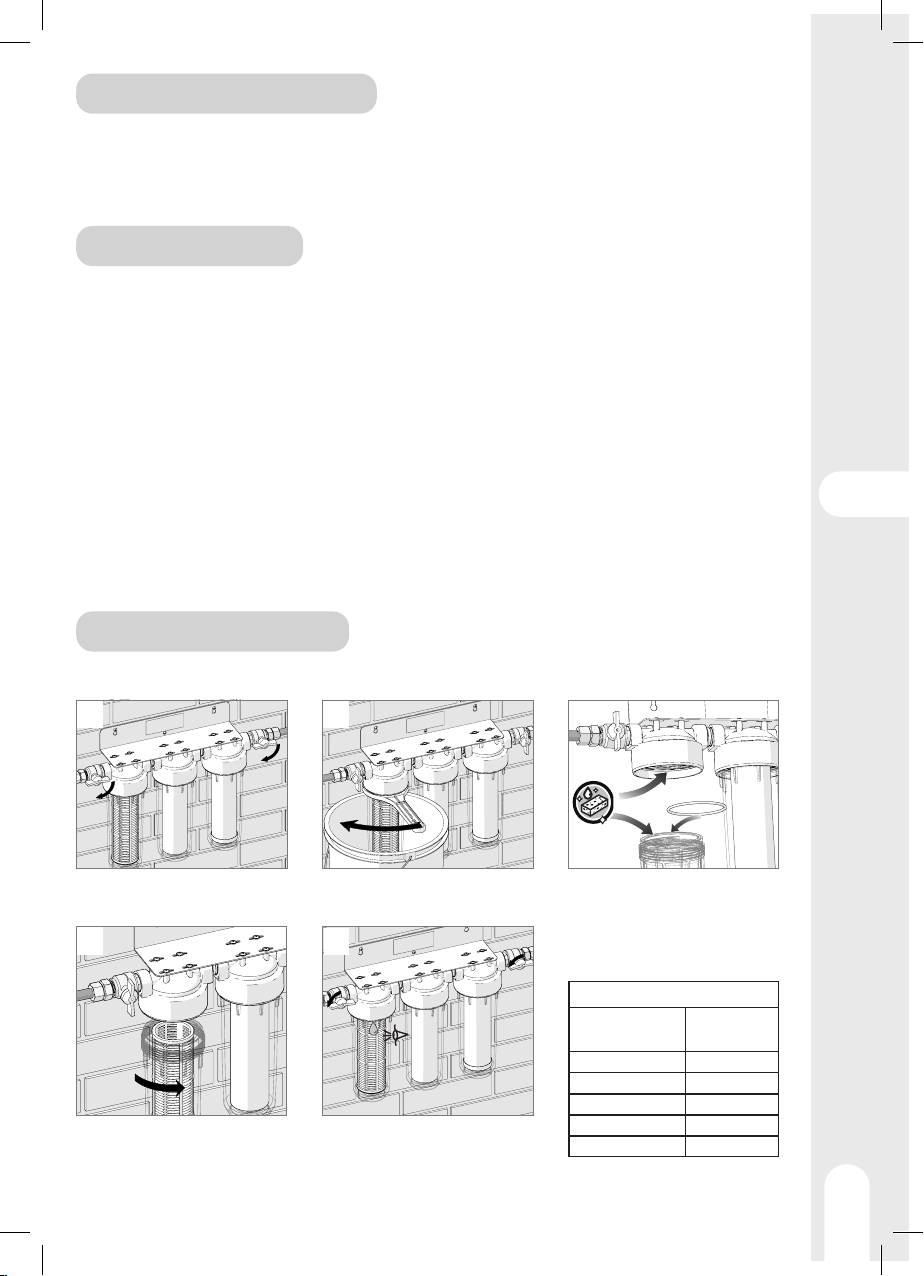

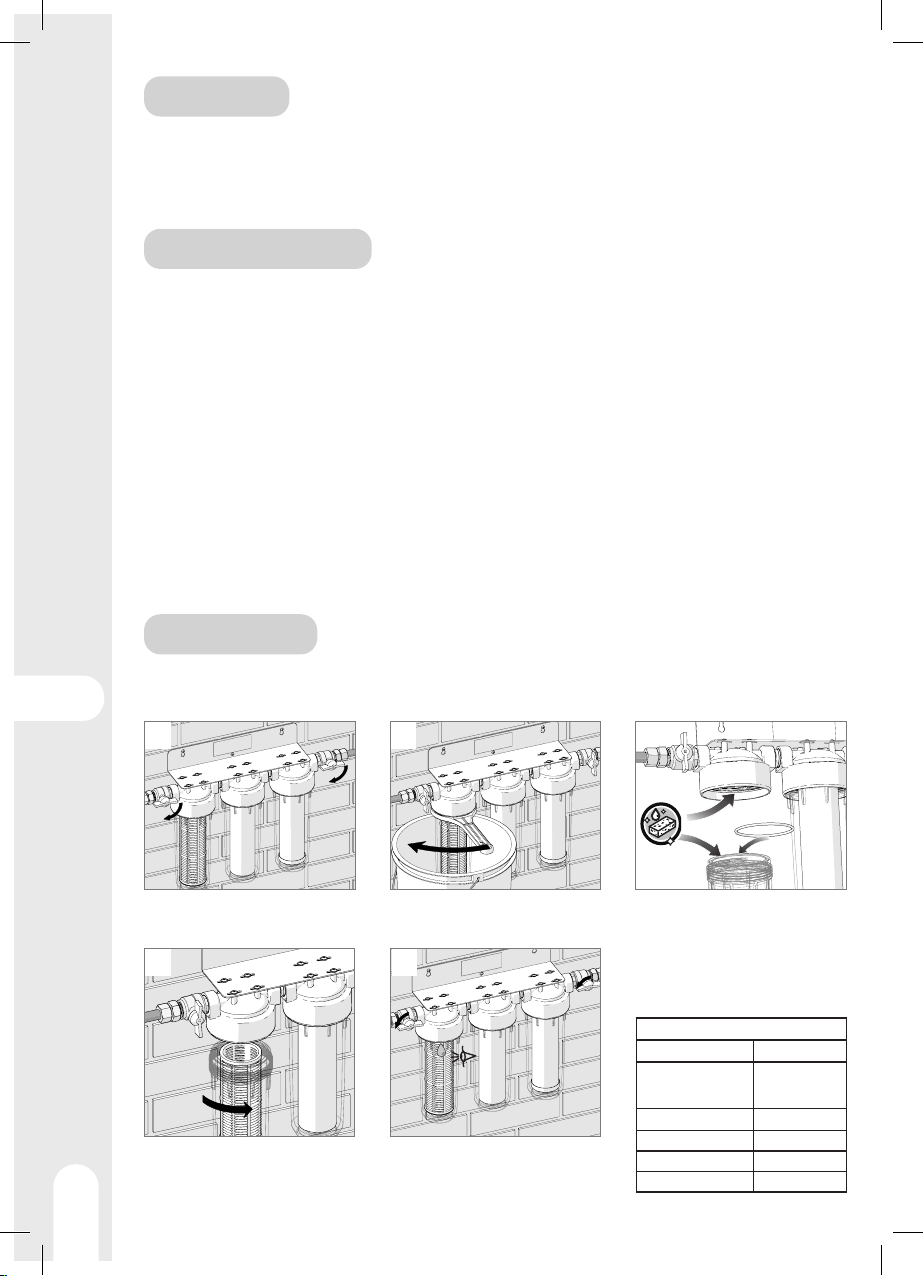

MANTENIMIENTO
El cartucho debe ser sustituido regularmente, su vida útil depende del tipo de cartucho, del consumo, de la
calidad del agua.
• Cerrar las 2 válvulas de cierre. • Colocar un cubo, desenroscar la cubeta
con la llave y desechar el cartucho. • Limpiar la cubeta y el cabezal de la es- tación sin utilizar productos abrasivos.
• Sustituir la junta si es necesario.
• Si el cartucho es recargable, será nece-
sario limpiarlo bien.
• Abrir las válvulas y comprobar que no
haya fugas. En caso de que haya fugas,
volver a apretar las conexiones.
Piezas de recambio
Denominación Referencia
Llave para aflojar 3276007344196
Junta 3276007344233
Cartucho 1 3276007344417
Cartucho 2 3276007344387
Cartucho 3 3276007344479
• Volver a colocar el cartucho y apretar con
la mano (nunca con la llave).
1
5
23
4
7
ES

INTRODUÇÃO
Esta estação de filtração é instalada na entrada de água da chuva. Preveja os espaçamentos necessários
para a montagem e substituição dos elementos filtrantes. A estação teme o gelo e a exposição prolongada
em plena luz.
Deixe um espaço livre de pelo menos 10 centímetros abaixo da estação para a manutenção.
INSTALAÇÃO
Recomenda-se a instalação de uma válvula de corte (∅ 3/4") na entrada e na saída da estação.
1 - Aparafuse as válvulas na estação depois de aplicar fita de vedação (Teflon, PTFE) nas roscas.
Aparafuse o corpo da conexão nas válvulas.
2 - Marque a localização do corte no tubo de entrada de água.
3 - Feche a alimentação de água e liberte a pressão abrindo uma torneira.
Em seguida, feche essa torneira e corte o tubo com a ferramenta adequada.
4 - Enrosque a porca e depois o anel de encaixe em cada extremidade do tubo.
5 - Posicione provisoriamente a estação no tubo e marque a localização dos parafusos de fixação do suporte
6 - Faça os furos
7 - Insira buchas adaptadas à parede
8 - Fixe o suporte na parede usando parafusos adequados
9 - Aperte as conexões para garantir a vedação.
10 -Abra lentamente a alimentação de água e verifique se não há fugas.
Reaperte as conexões se houver fugas.

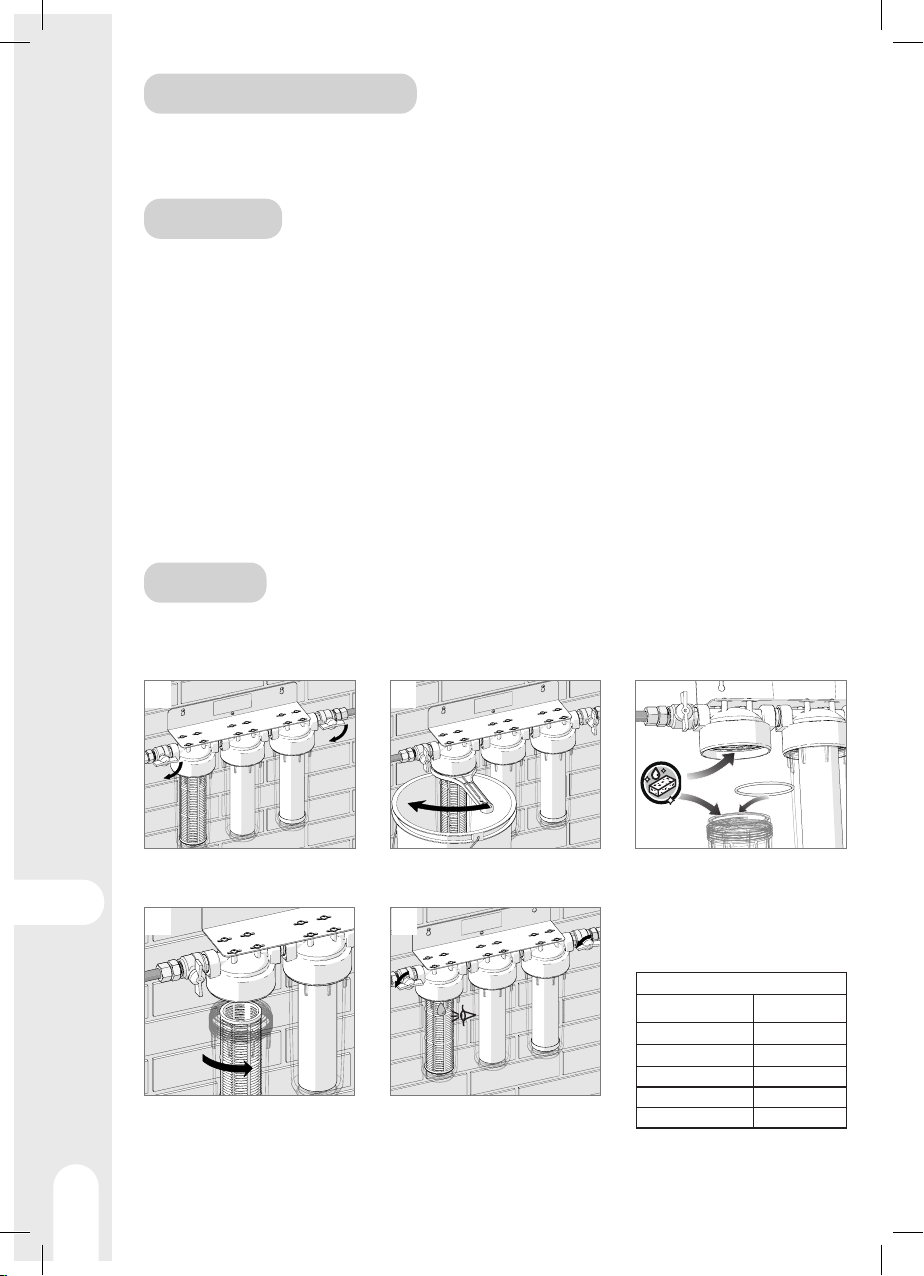

MANUTENÇÃO
O cartucho deve ser substituído regularmente, a sua vida útil depende do tipo de cartucho, do consumo, da
qualidade da água.
• feche as 2 válvulas de corte. • Coloque um balde, desaparafuse o copo
com a chave e substitua o cartucho. • Limpe o copo e cabeçote da estação sem usar produtos abrasivos.
• Substitua a junta se necessário.
• Se o cartucho for recarregável, limpe-o
bem.
• Abra as válvulas e verifique se não há
fugas.
Reaperte as conexões se houver fugas.
Peças sobressalentes
Designação Referência
Chave de aperto/
desaperto
3276007344196
Junta 3276007344233
Cartucho 1 3276007344417
Cartucho 2 3276007344387
Cartucho 3 3276007344479
• Substitua um cartucho e aperte manual-
mente (nunca com a chave)
5
23
8
PT

INTRODUZIONE
Questa stazione di filtrazione si installa sull'arrivo dell'acqua piovana. Prevedere le distanze necessarie per
il montaggio e la sostituzione degli elementi filtranti. La stazione teme il gelo e l'esposizione prolungata in
piena luce.
Lasciare uno spazio di almeno 10 cm sotto la stazione per la manutenzione.
INSTALLAZIONE
Si raccomanda di installare all'entrata e all'uscita della stazione una valvola di chiusura (∅ 3/4").
1 - Avvitare le valvole alla stazione dopo aver applicato il nastro sigillante (Teflon, PTFE) sulle filettature.
Avvitare il corpo del raccordo alle valvole.
2 - Individuare la posizione del taglio sul tubo di scarico dell'acqua
3 - Chiudere la presa d'acqua e evacuare la pressione aprendo un rubinetto.
Chiudere poi questo rubinetto e tagliare il tubo con l'attrezzo adatto.
4 - Infilare il dado e poi l'anello del raccordo su ciascuna estremità del tubo
5 - Posizionare temporaneamente la stazione sul tubo e tracciare la posizione delle viti di fissaggio del supporto
6 - Eettuare i fori
7 - Inserire tasselli adatti alla parete
8 - Fissare il supporto alla parete con viti appropriate
9 - Stringere i raccordi per garantire la tenuta stagna.
10 - Aprire delicatamente la presa d'acqua e controllare l'assenza di perdite. Ristringere i raccordi in caso di perdite.

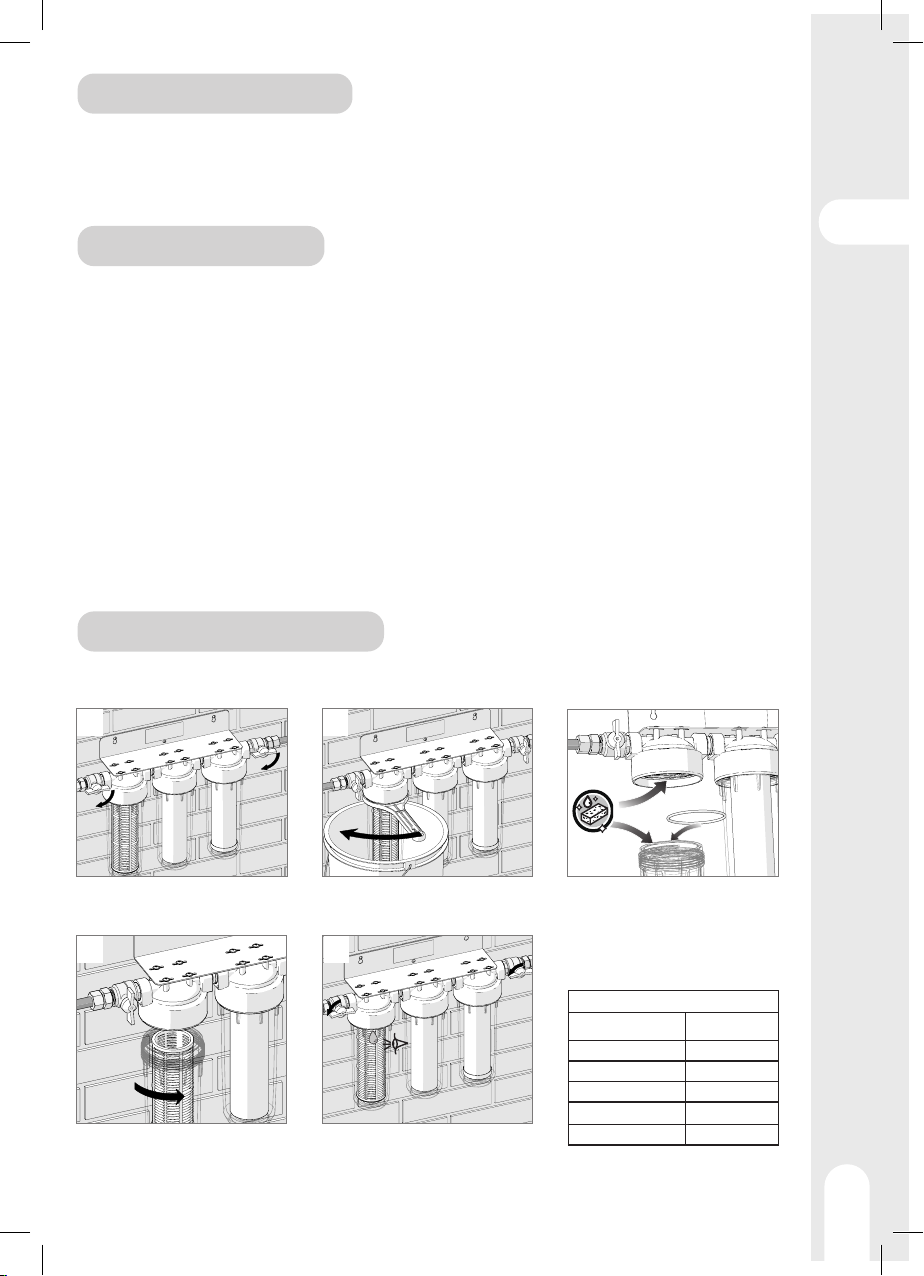

MANUTENZIONE
La cartuccia deve essere sostituita regolarmente, la sua durata dipende dal tipo di cartuccia, dal consumo,
e dalla qualità dell'acqua.
• chiudere le 2 valvole di chiusura • Porre un secchio, svitare il portafiltro
con la chiave e gettare la cartuccia
• Pulire il portafiltro, e la testa della sta-
zione senza utilizzare prodotti abrasivi.
• Se necessario, sostituire la guarnizione.
• Se la cartuccia è ricaricabile, pulirla
bene.
• Aprire le valvole e controllare l'assenza
di perdite.
Ristringere i raccordi in caso di perdite.
Pezzi di ricambio
Designazione Riferimento
Chiave di sblocco 3276007344196
Guarnizione 3276007344233
Cartuccia 1 3276007344417
Cartuccia 2 3276007344387
Cartuccia 3 3276007344479
• Riposizionare una cartuccia e stringere a
mano (mai con la chiave)
1
5
23
4
9
IT

ΕΙΣΑΓΩΓΉ
Αυτός ο σταθμός φιλτραρίσματος είναι εγκατεστημένος στην είσοδο του βρόχινου νερού.
Τηρείτε τις απαιτούμενες αποστάσεις για τη συναρμολόγηση και την αντικατάσταση των στοιχείων φιλτραρίσματος.
Ο σταθμός δεν πρέπει να έρχεται σε επαφή με παγετό και να εκτίθεται παρατεταμένα στο φως του ήλιου.
Αφήστε ένα κενό τουλάχιστον 10 εκατοστών κάτω από τον σταθμό για λόγους συντήρησης.
ΕΓΚΑΤΑΣΤΑΣΉ
Στην είσοδο και την έξοδο του σταθμού συστήνεται η εγκατάσταση μιας βάνας διακοπής (∅ 3/4").
1 - Βιδώστε τις βάνες στον σταθμό, αφού πρώτα τοποθετήσετε την ταινία στεγανοποίησης (Teflon, PTFE) στα σπειρώματα.
Βιδώστε το κύριο μέρος του ρακόρ στις βάνες.
2 - Εντοπίστε τη θέση του κοψίματος στον σωλήνα παροχής νερού
3 - Κλείστε τη παροχή νερού και ελευθερώστε την πίεση ανοίγοντας μια βαλβίδα.
Στη συνέχεια, κλείστε αυτήν τη βαλβίδα και κόψτε τον σωλήνα χρησιμοποιώντας το κατάλληλο εργαλείο.
4 - Έπειτα, τοποθετήστε το παξιμάδι του ρακόρ σε κάθε άκρο του σωλήνα
5 - Τοποθετήστε προσωρινά τον σταθμό πάνω στον σωλήνα και εντοπίστε τη θέση των βιδών στερέωσης της βάσης στήριξης
6 - Ανοίξτε τις τρύπες
7 - Εισαγάγετε ούπα που να είναι κατάλληλα για τοίχο
8 - Στερεώστε τη βάση στήριξης στον τοίχο χρησιμοποιώντας τις κατάλληλες βίδες
9 - Σφίξτε τα ρακόρ για να διασφαλίσετε ότι είναι στεγανά.
10 - Ανοίξτε αργά τη παροχή του νερού και ελέγξτε τη στεγανότητα. Ξανασφίξτε τα ρακόρ εάν υπάρχουν διαρροές.
ΣΥΝΤΉΡΉΣΉ
Το φίλτρο πρέπει να αντικαθίσταται τακτικά, η διάρκεια ζωής του εξαρτάται από τον τύπο του φίλτρου, τη
κατανάλωση, τη και ποιότητα του νερού και.
• Κλείστε τις 2 βάνες διακοπής • Τοποθετήστε έναν κουβά, ξεβιδώστε
το δοχείο με το κλειδί και απορρίψτε το
φίλτρο
• Καθαρίστε το δοχείο, και της κεφαλής του σταθμού
χωρίς να χρησιμοποιήσετε λειαντικά προϊόντα.
• Αντικαταστήστε τη φλάντζα εάν χρειάζεται.
• Εάν το φίλτρο είναι επαναχρησιμοποιούμενο,
καθαρίστε το καλά.
• Ανοίξτε τις βάνες και ελέγξτε τη
στεγανότητα. Ξανασφίξτε τα ρακόρ εάν
υπάρχουν διαρροές.
Ανταλλακτικά
Περιγραφή Αναφορά
Κλειδί
αποσύσφιξης
3276007344196
Φλάντζα
3276007344233
Φυσίγγιο 1 3276007344417
Φυσίγγιο 2 3276007344387
Φυσίγγιο 3 3276007344479
• Αντικαταστήστε ένα φίλτρο και σφίξτε το
με το χέρι (ποτέ με το κλειδί)
1
5
23
4
10
EL

WPROWADZENIE
Tą stację filtrującą instaluje się na wlocie wody deszczowej. Zapewnić miejsce/odległości niezbędną do
montażu i wymiany wkładów filtracyjnych. Stacja jest wrażliwa na mróz i długotrwałe działanie światła.
Pozostawić co najmniej 10 cm wolnej przestrzeni pod stacją do celów konserwacji.
INSTALACJA
Zaleca się zainstalowanie zaworu odcinającego (∅ 3/4") na wlocie i wylocie ze stacji.
1 - Przykręcić zawory do stacji po uprzednim nałożeniu na gwinty taśmy uszczelniającej (teflon, PTFE).
Przykręcić korpus złączki do zaworów.
2 - Zaznaczyć położenie wycięcia na rurze doprowadzającej wodę
3 - Odciąć dopływ wody i zmniejszyć ciśnienie poprzez otwarcie kranu.
Następnie zamknąć ten kran i przyciąć rurę odpowiednim narzędziem.
4 - Nasunąć nakrętkę, a następnie pierścień złączki na każdy koniec rury.
5 - Tymczasowo umieścić stację na rurze i zaznaczyć położenie śrub mocujących wspornik.
6 - Wywiercić otwory
7 - Włożyć kołki rozporowe odpowiednie do ściany
8 - Przymocować wspornik do ściany przy pomocy odpowiednich śrub
9 - Dokręcić złączki, aby zapewnić szczelność połączenia
10 - Powoli otworzyć dopływ wody i sprawdzić, czy nie ma wycieków. W przypadku nieszczelności dokręcić złączki.
KONSERWACJA
Wkład musi być regularnie wymieniany, jego żywotność zależy od rodzaju wkładu, zużycia, jakości wody.
• zamknąć 2 zawory odcinające • Ustawić wiadro, odkręcić pojemnik na
filtr za pomocą klucza i wyrzucić wkład.
• Oczyścić pojemnik, i głowicy stacji bez
użycia produktów ściernych.
• W razie potrzeby wymień uszczelkę.
• Jeśli wkład nadaje się do ponownego na-
pełnienia, należy go dokładnie wyczyścić.
• Otworzyć zawory i sprawdzić szc-
zelność. W przypadku nieszczelności
dokręcić złączki.
Części zamienne
Oznaczenie Numer
katalogowy
Klucz do odkręcani
3276007344196
Uszczelka
3276007344233
Wkłady 1
3276007344417
Wkłady 2
3276007344387
Wkłady 3
3276007344479
• Wymienić wkład i dokręcić ręcznie
(nigdy za pomocą klucza)
1
5
23
4
11
PL

ВСТУП
ДЦя фільтраційна станція встановлена на вході дощової води. Необхідно передбачити достатній
простір для установки і заміни фільтрувальних елементів. Система не повинна піддаватися
переохолодженню і тривалому впливу яскравого світла.
Необхідно залишити простір не менше 10 см під системою для технічного обслуговування.
УСТАНОВКА
Рекомендується встановити запірний клапан (∅ 3/4") на вході і виході системи.
1 - Загвинтіть запірні клапани на системі, використовуючи герметичну стрічку (тефлон, ПТФЕ) на
різьбі. Прикрутіть корпуси фітингів до клапанів.
2 - Відзначте місце відрізу на трубі подачі води
3 - Вимкніть подачу води і скиньте тиск, відкривши кран.
Закрийте кран і переріжте трубу за допомогою відповідного інструменту.
4 - Закрутіть гайку, а потім кільце фітинга на обидва кінці труби
5 - Тимчасово встановіть систему на трубу і відзначте розташування кріпильних гвинтів
кронштейна
6 - Просвердліть отвори
7 - Вставте дюбелі, які підходять для стіни
8 - Закріпіть кронштейн на стіні за допомогою відповідних гвинтів
9 - Затягніть фітинги, щоб забезпечити герметичність.
10 -Повільно відкрийте подачу води і стежте, чи немає витікання
ДОГЛЯД
Картридж необхідно регулярно замінювати, термін його служби залежить від типу картриджа,
витрати та якості води і .
• Закрийте 2 запірні клапани • Підставте відро, відкрутіть бак за
допомогою ключа і вийміть картридж
• Очистіть тримач фільтра та головку
станції без використання абразивних
засобів.
• При необхідності Замініть прокладку
• Якщо картридж багаторазовий,
ретельно почистіть.
• Відкрийте клапани і перевірте, чи
немає витікання. У разі витікання
підтягніть фітинги.
Запасні частини
Опис Артикул
Ключ для
відгвинчування
3276007344196
Прокладка
3276007344233
Картридж 1 3276007344417
Картридж 2 3276007344387
Картридж 3 3276007344479
• Встановіть картридж і затягніть
його вручну (забороняється
використовувати ключ)
1
5
23
4
12
UA

INTRODUCERE
Prezenta stație de filtrare este instalată pe rețeaua apei pluviale.
Asigurați distanța necesară pentru instalarea și înlocuirea elementelor de filtrare. Stația nu este potrivită
pentru îngheț și pentru expunerea prelungită la lumină.
Lăsați un spațiu liber de cel puțin 10 centimetri sub stație pentru întreținere.
INSTALARE
Se recomandă instalarea unui robinet de închidere (∅ 3/4") la intrarea și la ieșirea stației.
1 - Înșurubați supapele pe stație după ce aplicați banda de etanșare (teflon, PTFE) pe filete.
Înșurubați corpul racordului pe supape.
2 - Marcați locația decupajului pe conducta de alimentare cu apă.
3 - Închideți alimentarea cu apă și eliberați presiunea prin deschiderea unui robinet.
Apoi închideți acest robinet și tăiați țeava cu unealta corespunzătoare.
4 - Împingeți piulița și apoi inelul de cuplare pe fiecare capăt al țevii.
5 - Poziționați provizoriu stația pe țeavă și marcați locația șuruburilor de fixare a suportului.
6 - Perforați găurile
7 - Introduceți dibluri potrivite pentru perete
8 - Fixați suportul pe perete cu ajutorul unor șuruburi adecvate.
9 - Strângeți fitingurile pentru a asigura o etanșare perfectă.
10 - Deschideți ușor alimentarea cu apă și verificați dacă există scurgeri. Strângeți fitingurile în cazul în care există scurgeri.
ÎNTREȚINERE
Cartușul trebuie înlocuit în mod regulat, durata de viață a acestuia depinde de tipul de cartuș, de consum și
de calitatea apei.
• închideți cele 2 robinete de închidere • Puneți o găleată, deșurubați bolul cu
cheia și aruncați cartușul. • Curățați bolul, și a capului stației fără a utiliza produse abrazive.
• Înlocuiți garnitura dacă este necesar.
• Dacă cartușul este reîncărcabil,
curățați-l bine.
• Deschideți supapele și verificați dacă
există scurgeri. Strângeți fitingurile în
cazul în care există scurgeri.
Piese de schimb
Denumire Referință
Cheia de deșu-
rubat
3276007344196
Sigiliu
3276007344233
Cartușul 1 3276007344417
Cartușul 2 3276007344387
Cartușul 3 3276007344479
• Înlocuiți un cartuș și strângeți manual
(niciodată cu o cheie).
1
5
23
4
13
RO

INTRODUCTION
This filtration station is placed on the general rain water inlet. Provide the necessary spacings for moun-
ting and replacing the filtering elements. The station fears frost and long exposure to bright light.
Leave a space of at least 10 centimeters below the station for maintenance.
SETUP
It is recommended to install a shut-o valve at the entry and exit of the station.
1 - Screw the valves onto the station after applying sealing tape (Teflon, PTFE) to the threads.
Screw the body of the fittings onto the valves.
2 - Mark the location of the cutout on the water inlet pipe
3 - Shut o the water supply and release the pressure by opening a faucet.
Then close this faucet and cut the tube using the appropriate tool.
4 - Thread the nut then the ring of the fitting on each end of the tube
5 - Temporarily position the station on the tube and mark the location of the bracket fixing screws
6 - Drill the holes
7 - Insert wall plugs suitable for the wall
8 - Fix the bracket to the wall using suitable screws
9 - Tighten the fittings to ensure a seal.
10 -Slowly open the water supply and check that there are no leaks. Retighten fittings if leaks are present.
CARE
The cartridges must be replaced regularly, their lifespan depend on the type of cartridge, the consumption
and quality of the water.
• Close the 2 shut-o valves • Place a bucket, unscrew the bowl with
the key and discard the cartridge
• Clean the bowl and system cover without
using abrasive cleaning agents.
• Replace the gasket if necessary.
• If the type of cartridge is reusable, then
flush the cartridge.
• Open the valves and control
there is no leaks
• Retighten fittings if leaks are
present.
Spare parts
Description Reference
Release key
3276007344196
Gasket
3276007344233
Cartridge 1 3276007344417
Cartridge 2 3276007344387
Cartridge 3 3276007344479
• Place a new cartridge and tighten by
hand (never with the key)
1
5
23
4
14
EN

*Garantie5ans/5 añosdegarantía/Garantiade5 anos/
Garanzia 5 Anni / Εγγύηση 5 ετών / Gwarancja 5-letnia /
/ Гарантія 5 років / Garanţie 5 ani / 5-year guarantee
Made in Russia
ADEO Services - 135 Rue Sadi Carnot
CS 00001 - 59790 RONCHIN - France
Імпортер (Виробник): ТОВ «Леруа Мерлен Україна», 04201 Україна, м.Київ, вул. Полярна
17А, [phone]. Дане підприємство приймає претензії від споживачів щодо
товару, а також проводить його ремонт, технічне і гарантійне обслуговування. У разі
виникнення будь-яких питань по товару та його сертифікації, ви можете звернутися до
представника ТОВ “Леруа Мерлен Україна” - Строк служби : 5 років
UA
45.0142.00.20211209
