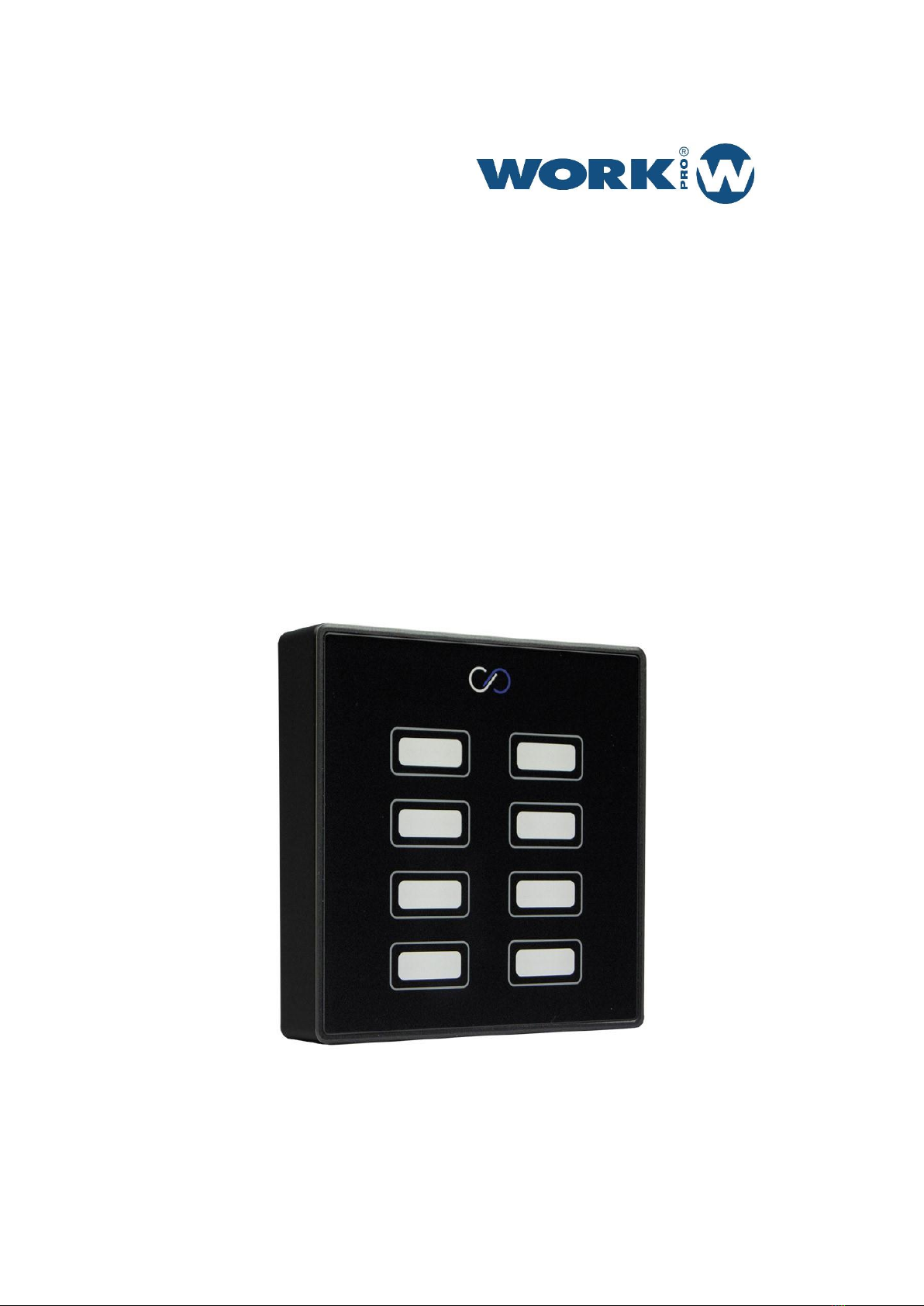

Equipson Work Pro WGC1 MKII User manual

WGC1 MKII
User Manual / Manual de usuario
Version1.0

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 1
SAFETY INSTRUCTIONS
1. Read this manual carefully.
2. Follow all instructions and warnings.
3. Only use accessories specified by WORK PRO.
4. Follow the safety instructions of your country.
SYMBOLS
The following symbols are used in this document:
This symbol indicates a potential risk of harm to a person or damage to the product.
You can also notify the user of the instructions that must be followed strictly to ensure
the installation or safe operation of the product.
This symbol notifies the user about the instructions that must be followed strictly to
ensure the correct installation or operation of the product.
This symbol notifies the user about additional information or optional instructions.
WELCOME TO WORK PRO
Thank you for choosing the WORK PRO WGC1 MKII system.
This document contains essential information on the use of the system. Read this document
carefully to become familiar with the system.
Please check the WORK PRO website regularly to download the latest version of the document:
https://www.workpro.es/

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 2
CONTENIDO
1. INTRODUCTION.................................................................................................................................3
2. TECHNICAL DATA ..............................................................................................................................3
Dimensions.................................................................................................................................3
3. DESCRIPTION OF THE DEVICE ...........................................................................................................4
Frontal view ...............................................................................................................................4
Rear view ...................................................................................................................................4
4. CONNECTION ....................................................................................................................................5
5. MOUNTING PROCESS........................................................................................................................6
6. ACCESSORIES.....................................................................................................................................6
1. INTRODUCCIÓN.................................................................................................................................8
2. DATOS TÉCNICOS ..............................................................................................................................8
Dimensiones...............................................................................................................................8
3. DESCRIPCIÓN DEL DISPOSITIVO........................................................................................................9
Vista frontal................................................................................................................................9
Vista trasera...............................................................................................................................9
4. CONEXIONADO ...............................................................................................................................10
5. MONTAJE ........................................................................................................................................11
6. ACCESORIOS....................................................................................................................................11

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 3
1. INTRODUCTION
WGC1 MKII is a backlit wall controller, which allows to close GPIs of other devices, in order
to send control commands. It can be used with WORK PRO devices and third-party devices.
WGC1 MKII is a device designed primarily for lighting control since the buttons on it are radio
button type, that is, cannot be pressed more than one button at a time.
The WORK PRO devices that incorporate GPIs and can be controlled by the wall-mount
controller are the following:
-LM GPIO.
-LM SERIAL.
2. TECHNICAL DATA
General
Panel
Capacitive
GPOs Configuration
Open Collector. 24 Vdc max. 1 A max.
Connector
Euroblock 9 pin.
Dimensions
85.7 mm x 85.7mm x 15.5mm
Weight
177 g
Main supply
External power supply
5Vdc (Not Included)
Consumption
1.6W
Dimensions

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 4
3. DESCRIPTION OF THE DEVICE
Frontal view
Buttons panel. Capacitive frontal with 8 buttons (radio type)
Rear view
1. Main supply input: 5 Vdc, (500mA minimum).
2. GPOs. connectors Euroblock 9 pin (8 ports + GND)

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 5
Check the correct polarity before connecting the power.
The external power supply is NOT provided with the device.
Remember to use WORK PRO accessories only.

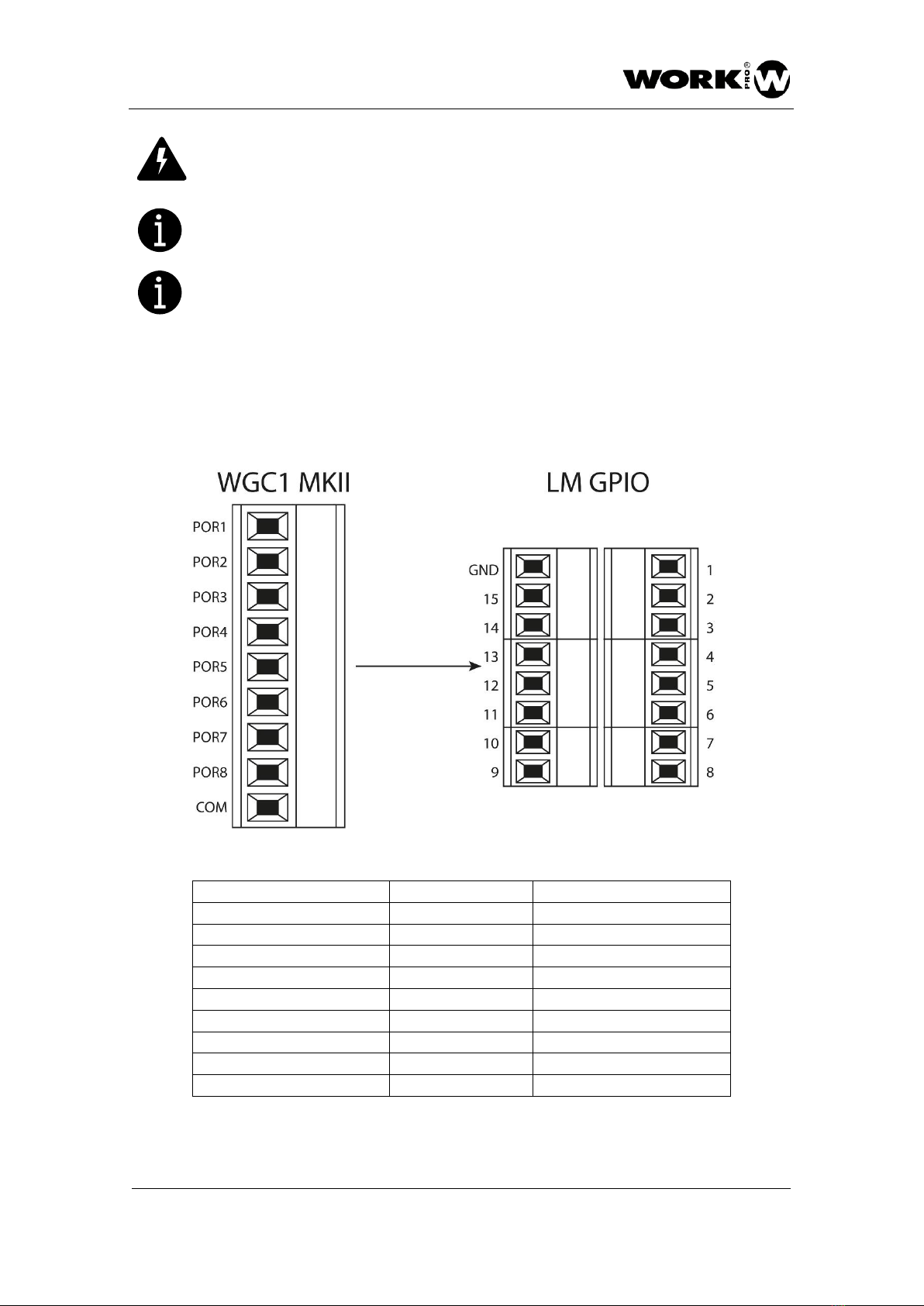

4. CONNECTION
WGC1 MKII incorporates 8 ports in open collector configuration to connect GPIs. The
connection between WGC1 MKII and a LM GPIO is shown below.
WGC1 MK II
LM GPIO (PIN)
LM GPIO (Function)
POR1
1
GPIO1
POR2
2
GPIO2
POR3
4
GPIO3
POR4
5
GPIO4
POR5
7
GPIO5
POR6
8
GPIO6
POR7
9
GPIO7
POR8
10
GPIO8
COM
GND
GROUND

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 6

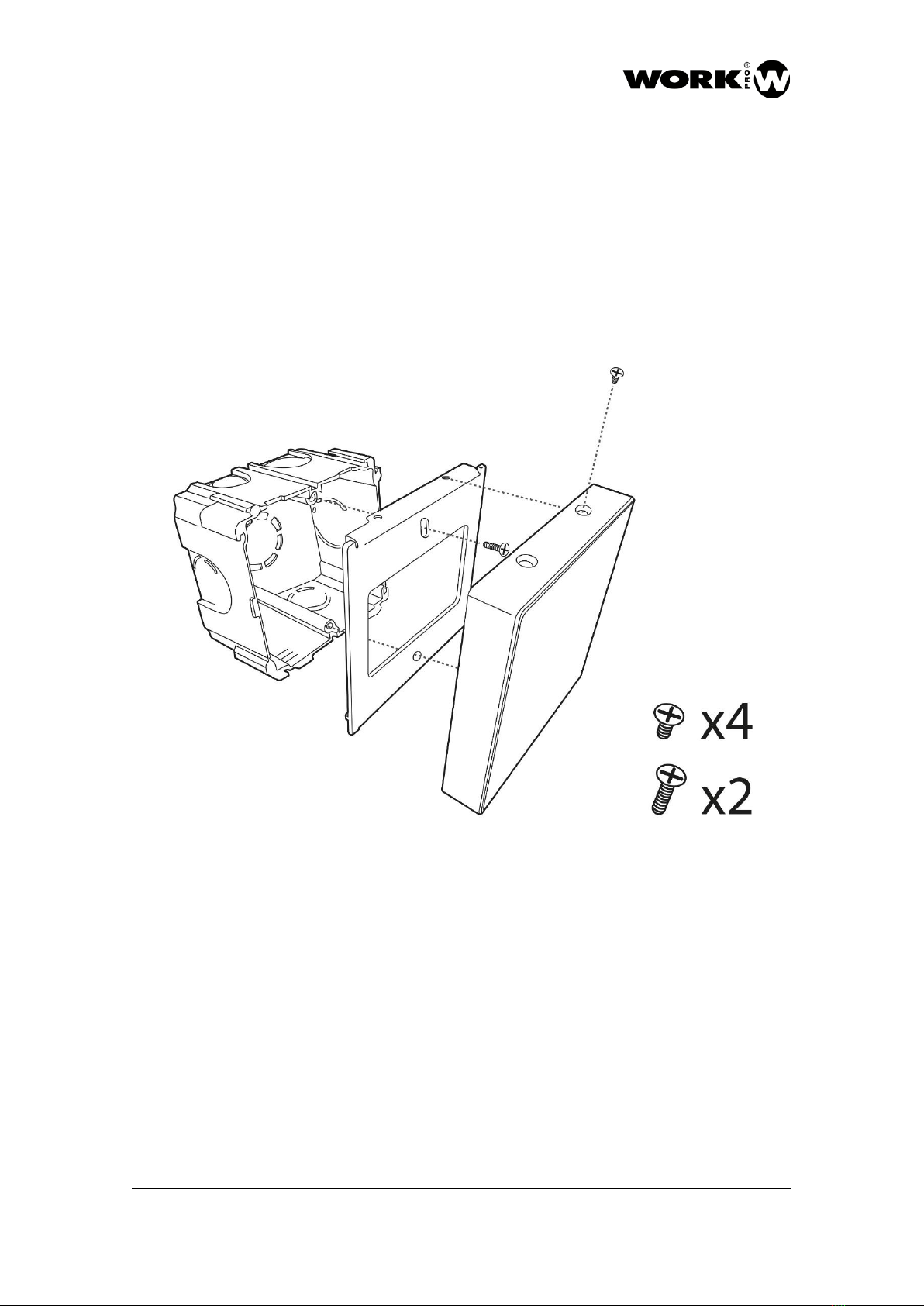

5. MOUNTING PROCESS
WGC1 MKII has been designed to be mounted on a universal recessed electrical box.
1. Remove the 4 upper and lower screws, of the WGC1 MKII.
2. Screw the cover to the electrical box with the 2 screws of 3 mm provided.
3. Perform the connections between the ports of the WGC1 MKII and the GPIs.
4. Screw the 4 upper and lower screws.
6. ACCESSORIES
-2x screws of 3 mm, to screw into the universal recessed electrical box.

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 7
INSTRUCCIONES DE SEGURIDAD
1. Lea detenidamente este manual.
2. Siga todas las instrucciones y advertencias.
3. Únicamente utilice accesorios especificados por WORK PRO.
4. Respete las instrucciones de seguridad de su país.
SÍMBOLOS
Los siguientes símbolos son utilizados en este documento:
Este símbolo indica un riesgo potencial de daño a un individuo o daños al producto.
También puede notificar al usuario sobre las instrucciones que deben seguirse
estrictamente para garantizar la instalación o el funcionamiento seguro del
producto.
Este símbolo notifica al usuario sobre las instrucciones que deben seguirse
estrictamente para garantizar la correcta instalación o funcionamiento del producto.
Este símbolo notifica al usuario sobre información complementaria o instrucciones
opcionales.
BIENVENIDO A WORK PRO
Gracias por elegir el sistema WGC1 MKII de WORK PRO.
Este documento contiene información esencial sobre el uso del sistema. Lea detenidamente
este documento para familiarizarse con el sistema.
Por favor, consulte regularmente el sitio web de WORK PRO para descargar la última versión
del documento: https://www.workpro.es/

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 8
1. INTRODUCCIÓN
WGC1 MKII en un controlador mural retroiluminado, que permite cerrar GPIs de otros
dispositivos, para así enviar comandos de control. Puede utilizarse tanto con dispositivos
WORK PRO como con dispositivos de terceros.
WGC1 MKII es un dispositivo diseñado principalmente para el control de iluminación ya que
los botones de que consta son del tipo radio button, es decir, no puede quedar pulsado más
de un botón a la vez.
Los dispositivos WORK PRO que constan de GPIs y pueden ser controlados por el mando
mural son los siguientes:
-LM GPIO.
-LM SERIAL.
2. DATOS TÉCNICOS
General
Panel
Capacitivo
Configuración GPOs
Open Collector. 24 Vdc máx. 1 A máx.
Conector
Euroblock 9 pin.
Dimensiones
85.7 mm x 85.7mm x 15.5mm
Peso
177 g
Alimentación
Fuente externa
5Vdc (No Incluida)
Consumo
1.6W
Dimensiones

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 9
3. DESCRIPCIÓN DEL DISPOSITIVO
Vista frontal
Botonera. Frontal capacitivo con 8 botones del tipo radio button.
Vista trasera
1. Entrada Alimentación.5 Vdc, (500mA de corriente como mínimo).
2. Conector GPOs. Euroblock 9 pin (8 puertos + GND).

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 10
Compruebe la polaridad correcta antes de conectar la alimentación.
La fuente de alimentación externa no es proporcionada junto al dispositivo.
Recuerde utilizar sólo accesorios WORK PRO.
4. CONEXIONADO
WGC1 MKII consta de 8 puertos en configuración open collector, para conectar GPIs. A
continuación, se muestra la conexión entre el WGC1 MKII y un LM GPIO.
WGC1 MK II
LM GPIO (PIN)
LM GPIO (Función)
POR1
1
GPIO1
POR2
2
GPIO2
POR3
4
GPIO3
POR4
5
GPIO4
POR5
7
GPIO5
POR6
8
GPIO6
POR7
9
GPIO7
POR8
10
GPIO8
COM
GND
GROUND

WGC1 MKII
USER MANUAL/MANUAL DE USUAIRO
VERSION 1.0
WGC 1 MKII www.workpro.es 11
5. MONTAJE
WGC1 MKII ha sido diseñado para montarse sobre una caja eléctrica universal empotrable.
1. Retirar los 4 tornillos superiores e inferiores del WGC1 MKII.
2. Atornillar embellecedor a la caja eléctrica con los 2 tornillos de 3 mm suministrados.
3. Realizar el conexionado entre los puertos del WGC1 MKII y los GPIs.
4. Atornillar los 4 tornillos superiores e inferiores.
6. ACCESORIOS
-2x tornillos de 3 mm para atornillar a la caja eléctrica universal empotrable.
