ESAB ESABMig 405 User manual

Valid for serial no. 2460349 301 042 030429
ESABMig 405
ESABMig 505
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
Manuel d’instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções
 
 
  
 

– 2 –
Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo–nos o direito de alterar as especificações sem aviso prévio.
      
     
         
      
SVENSKA 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DANSK 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
NORSK 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SUOMI 42. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ENGLISH 55. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DEUTSCH 68. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FRANÇAIS 81. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
NEDERLANDS 94. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ESPAÑOL 107. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ITALIANO 120. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PORTUGUÊS 133. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
 !                                            
!"#$% &'(                                                
)*#$+ &,-                                                
./0+/1 &2'                                               

SVENSKA
– 3 –
TOCs
1 DIREKTIV 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 SÄKERHET 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 INTRODUKTION 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Utrustning 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 TEKNISKA DATA 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 INSTALLATION 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Placering 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Montering av detaljer 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.3 Montering av stabilisator 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.4 Elektrisk installation 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.5 Nätanslutning 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 DRIFT 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Anslutningar och kontrollorgan 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Funktionsförklaring 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 UNDERHÅLL 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Kontroll och rengöring 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

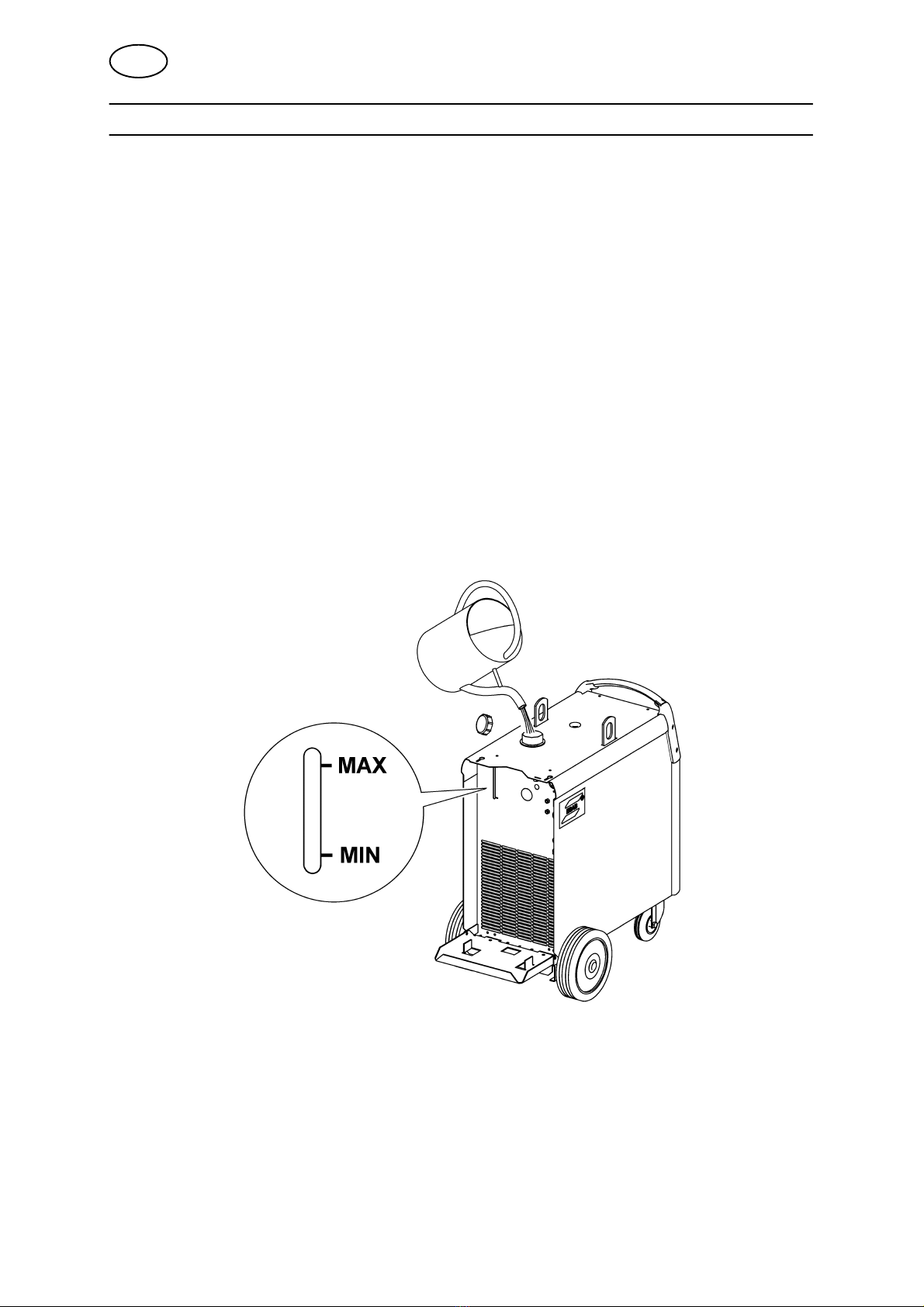

7.2 Påfyllning av kylvätska 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 FELSÖKNING 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 RESERVDELSBESTÄLLNING 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SCHEMA 198. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TILLBEHÖR 203. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

– 4 –
405,505s
1 DIREKTIV
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
ESAB Welding Equipment AB, 695 81 Laxå, Sverige, försäkrar under eget ansvar att svetsströmkälla
ESABMig 405 & ESABMig 505 från serienummer 246 är i överensstämmelse med standard IEC/EN
60974–1 enligt villkoren i direktiv (73/23/EEG) med tillägg (93/68/EEG) och standard EN 50199 enligt
villkoren i direktiv (89/336/EEG) med tillägg (93/68/EEG).
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
Henry Selenius
Vice President
ESAB AB Arc Equipment
Box 8004
402 77 GÖTEBORG
SWEDEN Tel: + 46 31 509000 Fax: + 46 31 509261
Laxå 24.02.2003
2 SÄKERHET
Användaren av en ESAB svetsutrustning har det yttersta ansvaret för de säkerhetsåtgärder som
berör personal i arbete med systemet eller i dess närhet. Säkerhetsåtgärderna skall uppfylla de
krav som ställs på denna typ av svetsutrustning. Innehållet i den här rekommendationen kan ses
som ett tillägg till de normala regler som gäller för arbetsplatsen.
All manövrering måste utföras av utbildad personal som är väl insatt i svetsutrustningens funktion.
En felaktig manöver kan skapa en onormal situation som skadligt kan drabba såväl operatör som
den maskinella utrustningen.
1. All personal som arbetar med svetsutrustningen skall vara väl insatt i:
Sdess handhavande
Snödstoppens placering
Sdess funktion
Sgällande säkerhetsföreskrifter
Ssvetsning
2. Operatören skall se till:
Satt ingen obehörig befinner sig inom svetsutrustningens arbetsområde vid start
Satt ingen person står oskyddad när ljusbågen tänds
3. Arbetsplatsen skall:
Svara lämplig för ändamålet
Svara dragfri
4. Personlig skyddsutrustning:
SAnvänd alltid föreskriven personlig skyddsutrustning som t ex skyddsglasögon, flamsäkra
kläder, skyddshandskar.
SSe till att inte använda löst sittande plagg såsom skärp, armband, ring etc som kan fastna,
eller ge brännskador.
5. Övrigt
SKontrollera att anvisade återledare är väl anslutna.
SIngrepp i elektriska enheter får endast göras av behörig personal.
SNödvändig eldsläckningsutrustning skall finnas lätt tillgänglig på väl anvisad plats.
SSmörjning och underhåll av svetsutrustningen får ej utföras under drift.
SE

– 5 –
405,505s
BÅGSVETS OCH SKÄRNING KAN VARA SKADLIG FÖR DIG SJÄLV OCH ANDRA.VAR DÄRFÖR
FÖRSIKTIG NÄR DU SVETSAR. FÖLJ DIN ARBETSGIVARES SÄKERHETSFÖRESKRIFTER SOM
SKALL VARA BASERADE PÅ TILLVERKARENS VARNINGSTEXT.
ELEKTRISK CHOCK – Kan döda
SInstallera och jorda svetsutrustningen enligt tillämplig standard.
SRör ej strömförande delar eller elektroder med bara händer eller med våt skyddsutrustning.
SIsolera dig själv från jord och arbetsstycke.
SOmbesörj att din arbetsställning är säker.
RÖK OCH GAS – Kan vara farlig för din hälsa
SHåll ansiktet borta från svetsröken.
SVentilera och sug ut svetsrök och gas från ditt och andras arbetsområde.
LJUSBÅGEN – Kan skada ögonen och bränna huden
SSkydda ögonen och kroppen. Använd lämplig svetshjälm med filterinsats och bär skyddskläder.
SSkydda kringstående med lämpliga skyddsskärmar eller förhängen.
BRANDFARA
SGnistor (”svetsloppor”) kan orsaka brand. Se därför till att brännbara föremål inte finns i svetsplat-
sens närhet.
BULLER – Starka ljud kan skada hörseln
SSkydda öronen. Använd öronproppar eller andra hörselskydd.
SVarna personer i närheten för riskerna
VID FEL – Kontakta fackman
VARNING
LÄS OCH FÖRSTÅ BRUKSANVISNINGEN FÖRE INSTALLATION OCH ANVÄNDNING
SKYDDA DIG SJÄLV OCH ANDRA!
VARNING!
Läs och förstå bruksanvisningen före installation
och användning.
Använd inte strömkällan för tining av frusna rör.
VARNING!
Denna produkt är endast avsedd för bågsvetsning.
SE

– 6 –
405,505s
3 INTRODUKTION
ESABMig 325 är en stegreglerad strömkälla för MIG/MAG–svetsning i kombination
med trådmatarenhet ESABFeed 30, ESABFeed 48 och ett flertal andra ESAB
matarverk.
Strömkällan är fläktkyld och utrustad med överhettningsskydd.
Strömkällan kan utrustas med ett instrument för visning av ström och spänning.
Detta instrument inkluderar håll–funktion och det kan kalibreras.
Maskinerna kan utrustas med en flödesvakt.
ESAB’s tillbehör för produkten hittar du på sidan 203.
3.1 Utrustning
Svetsströmkällan levereras med:
SÅterledarkabel 5 m med återledarklamma
SHylla för gasflaska
SStyrpinne för trådmatarenhet
SBruksanvisning
4 TEKNISKA DATA
ESABMig 405
Spänning 400–415V, 3~50/60 Hz 230/400–415/500V 3~50 Hz
230/440–460 3~60Hz
Tillåten belastning
vid 100 % intermittens 280 A/28 V 280 A/28 V
vid 60 % intermittens 365 A/32 V 365 A/32 V
vid 50 % intermittens 400 A/34 V 400 A/34 V
Inställningsområde (DC) 50A/16,5V–400A/34V 50A/16,5V–400A/34V
Tomgångsspänning 17–45 V 17–45 V
Tomgångseffekt 360 W 360 W
med kylaggregat 600 W 600 W
Verkningsgrad vid max ström 71% 71%
Effektfaktor vid max ström 0,98 0,98
Manöverspänning 42 V, 50/60 Hz 42 V, 50/60 Hz
Dimensioner lxbxh 812 x 552 x 925 812 x 552 x 925
Vikt 144 kg 145 kg
med kylaggregat 158 kg 158 kg
Arbetstemperatur –10 to +40oC–10 to +40oC
Kapslingsklass IP 23 IP 23

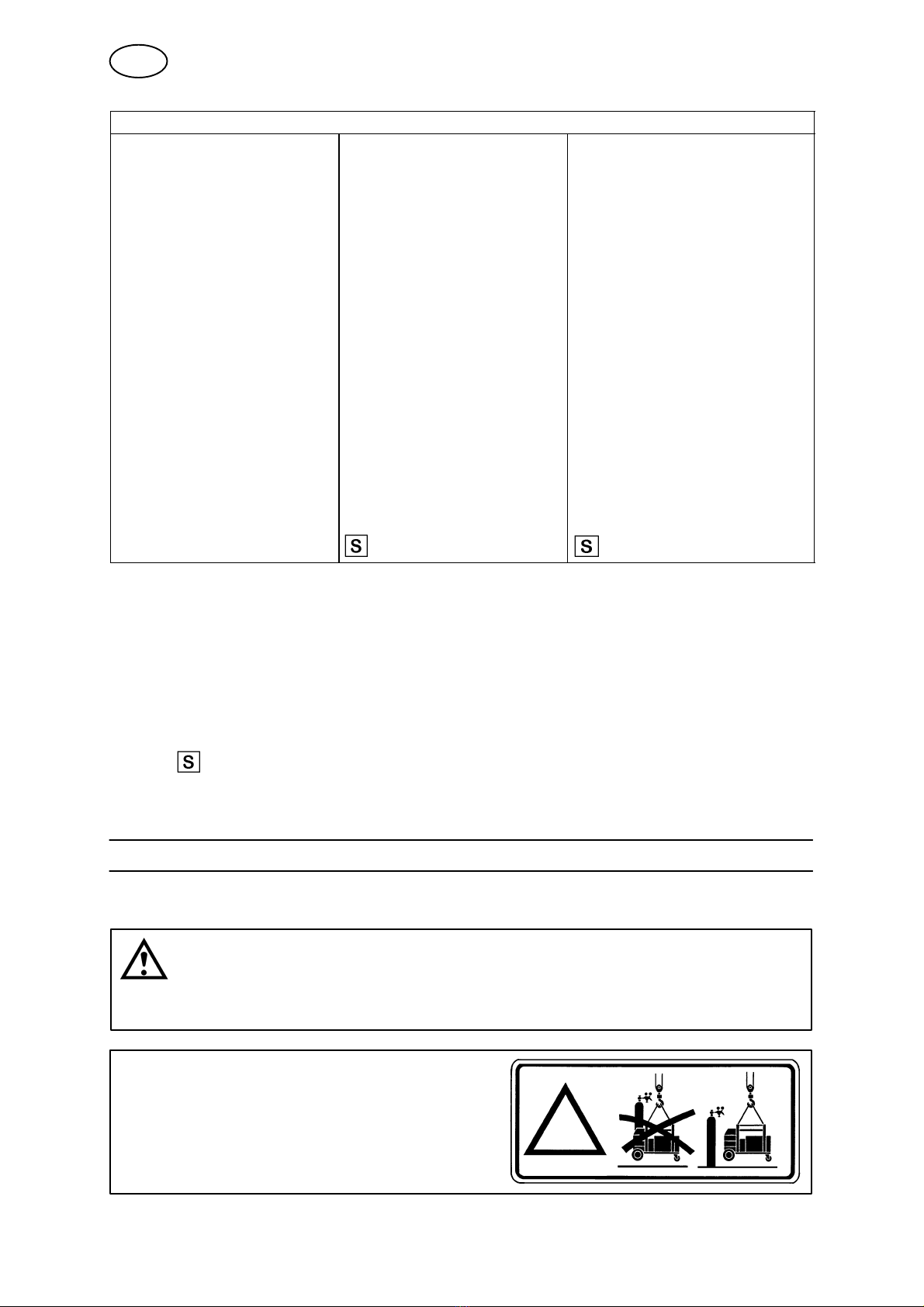

Användningsklass
SE

– 7 –
405,505s
ESABMig 505
Spänning 400–415V, 3~50/60 Hz 230/400–415/500V 3~50 Hz
230/440–460 3~60Hz
Tillåten belastning
vid 100 % intermittens 390 A/33,5 V 390 A/33,5 V
vid 60 % intermittens 500 A/39 V 500 A/39 V
Inställningsområde (DC) 50A/16,5V–500A/39V 50A/16,5V–500A/39V
Tomgångsspänning 17–50 V 17–50 V
Tomgångseffekt 440 W 440 W
med kylaggregat 620 W 620 W
Verkningsgrad vid max ström 82% 82%
Effektfaktor vid max ström 0,92 0,92
Manöverspänning 42 V, 50/60 Hz 42 V, 50/60 Hz
Dimensioner lxbxh 812 x 552 x 925 812 x 552 x 925
Vikt 214 kg 215 kg
med kylaggregat 228 kg 229 kg
Arbetstemperatur –10 to +40oC–10 to +40oC
Kapslingsklass IP 23 IP 23
Användningsklass
Intermittensfaktor
Intermittensfaktorn anger den tid i procent av en tiominutersperiod, som man kan svetsa med en
viss belastning.
Kapslingsklass
IP–koden anger kapslingsklass, dvs graden av skydd mot inträngning av fasta föremål och vatten.
Apparat märkt IP 23 är avsedd för inom– och utomhusbruk.
Användningsklass
Symbolen innebär att svetsströmkällan är konstruerad för användning i utrymmen med
förhöjd elektrisk fara.
5 INSTALLATION
Installationen skall utföras av behörig person.
VARNING!
Denna produkt är avsedd för industriell användning. I hem– och kontorsmiljö kan denna produkt
orsaka radiostörningar. Det är användarens ansvar att vidta lämpliga åtgärder.
Lyftanvisning
Strömkällan skall lyftas i lyftöglan.
Handtaget är endast avsett för att dra strömkällan.
SE

– 8 –
405,505s
5.1 Placering
Placera svetsströmkällan så att kylluftens in– och utlopp förblir fria.

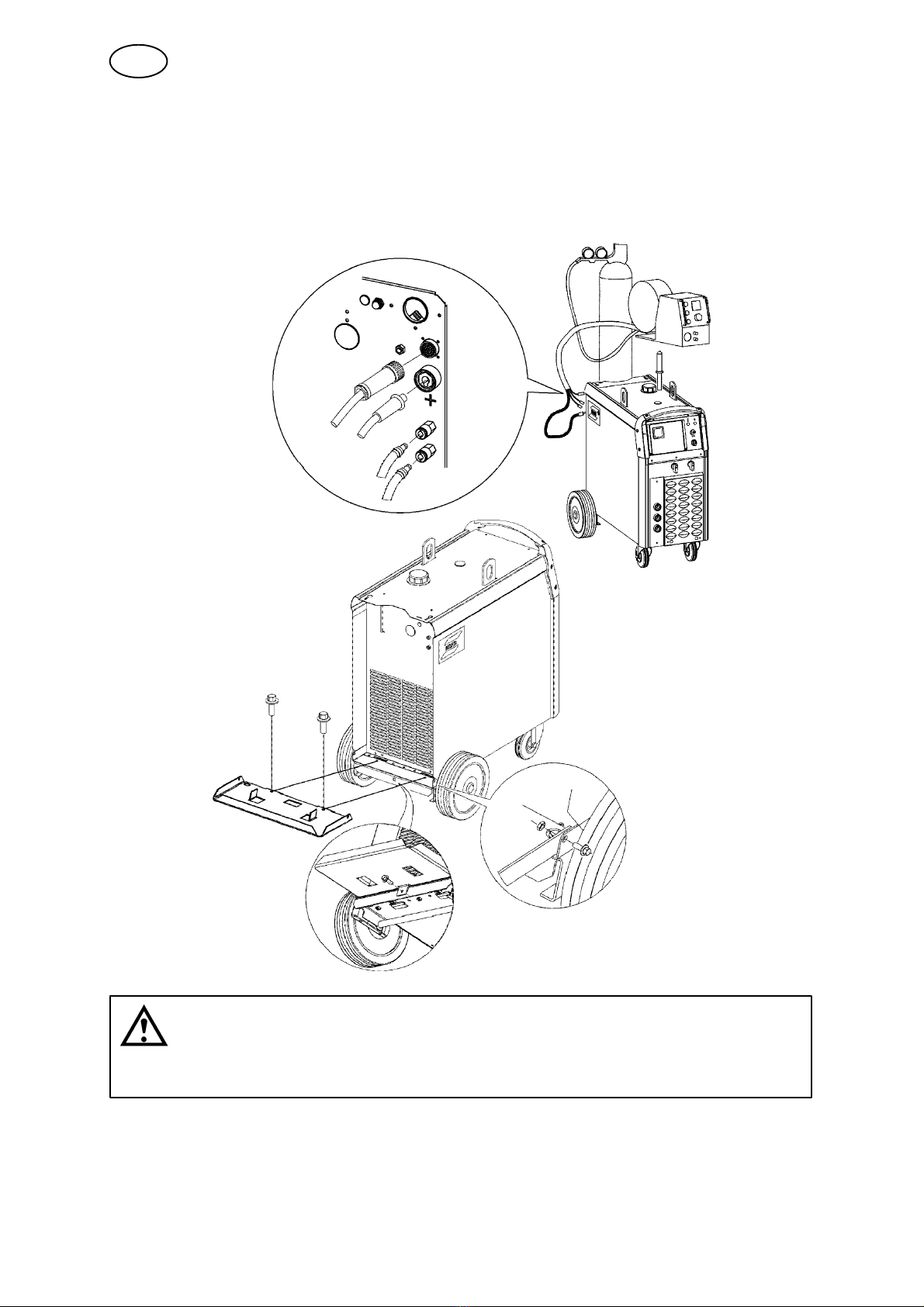

5.2 Montering av detaljer
Under transporten, är bakhjul i anordningen i främre position.
Före arbeten, maste man inställa hjul i bakposition.
VARNING!
SE

– 9 –
405,505s
5.3 Montering av stabilisator
Montera stabilisatorn om avlastningsarm skall installeras pa makinen. Stabilisatorn är
ett tillbehör. För beställningsnummer se sidan 204.
Observera! Användandet av avlastningsarm utan att ha stabilisatorn monterad kan för-
orsaka att maskinen välter.

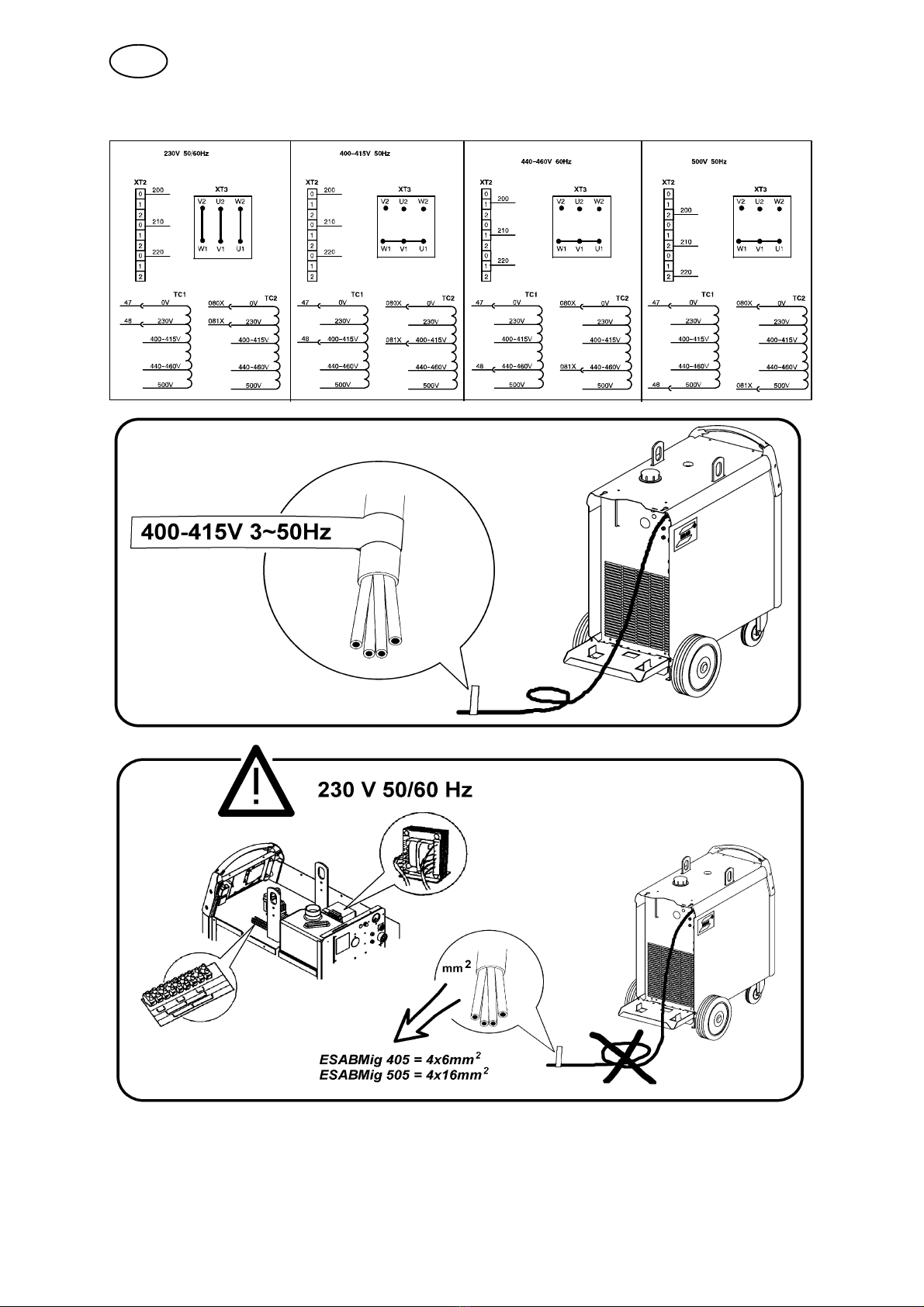

5.4 Elektrisk installation
ESABMig 405
SE

– 10 –
405,505s
ESABMig 505
SE

– 11 –
405,505s

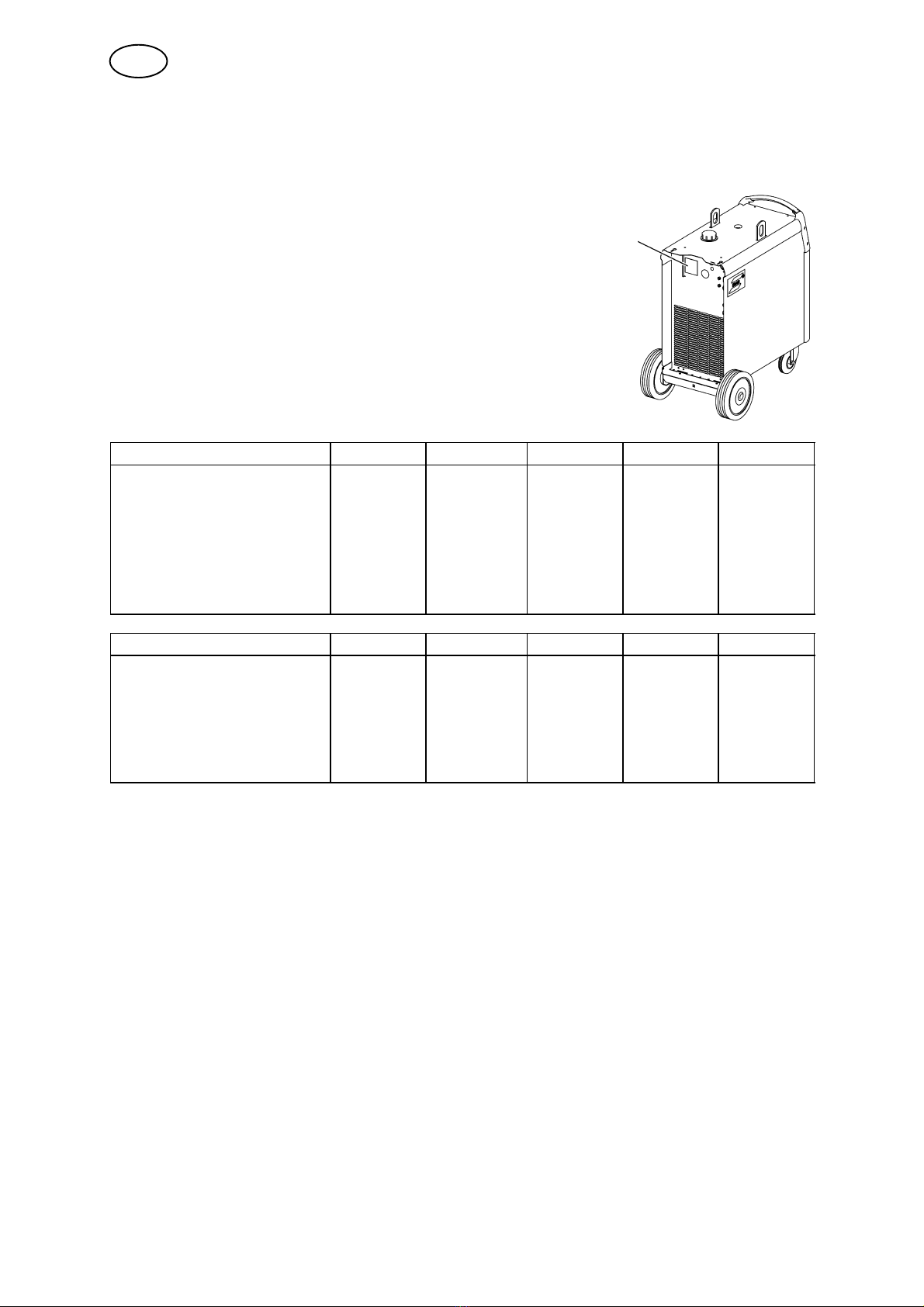

5.5 Nätanslutning
Kontrollera att svetsströmkällan ansluts till rätt nätspänning och att rätt säkringsstorlek används.
Skyddsjorda enligt gällande föreskrifter.
Märkskylt med anslutningsdata
ESABMig 405 3∼ 50 Hz 3∼ 50/60 Hz 3∼ 50 Hz 3∼ 60 Hz 3∼ 60 Hz
Nätspänning V 230 400/415 500 230 440/460
Primärström A
vid100% intermittens 28 16 13 28 14
vid 60% intermittens 42 24 19 41 21
vid 50% intermittens 45 28 20 45 22
Nätkabelarea mm24 x 6 4 x 2,5 4 x 2,5 4 x 6 4 x 2,5
Säkring trög smältsäkring A 25 20 20 25 20
ESABMig 505 3∼ 50 Hz 3∼ 50/60 Hz 3∼ 50 Hz 3∼ 60 Hz 3∼ 60 Hz
Nätspänning V 230 400/415 500 230 440/460
Primärström A
vid100% intermittens 43 25 20 43 23
vid 60% intermittens 68 39 31 68 35
Nätkabelarea mm24 x 16 4 x 6 4 x 6 4 x 16 4 x 6
Säkring trög smältsäkring A 63 35 35 63 25
OBS! Kabelareor och särkingsstorlekar ovan är enligt svenska föreskrifter. Anslut svetsströmkällan
enligt gällande lokala föreskrifter.
SE

– 12 –
405,505s
6 DRIFT
Allmänna säkerhetsföreskrifter för handhavande av denna utrustning finns på
sidan 4. Läs dessa innan du använder utrustningen.
VARNING TIPPRISK!
Det är en risk att under transporten eller arbeten, kan anordningen falla ner, om den lutar
mer än 10o. I detta fall maste man försäkra ett riktigt skydd!
6.1 Anslutningar och kontrollorgan
1Elkopplare för nätspänning 9Anslutning för återledarkabel (–),
medium induktans
2Elkopplare för kylaggregat ELP** 10 Anslutning för återledarkabel (–),
låg induktans
3Stegomkopplare, fininställning 11 Anslutning för svetskabel (+)
4Stegomkopplare, grovinställning 12 Anslutning av manöverkabel till
trådmatarenhet
5Vit indikeringslampa, nätspänning TILL 13 Automatsäkring
6Orange indikator lampa, överhettning och
förlorad kylförmaga* 14 Anslutning RÖD, för kylvatten från trådmatarenhet
7Display (digitalt instrument) är ett tillbehör
se på sidan 203 15 Anslutning BLÅ, för kylvatten till trådmatarenhet
8Anslutning för återledarkabel (–),
hög induktans
OBS! Kylvattenanslutningar finns endast på vissa modeller.
* Indikering av kylvattenbortfall sker endast vid använding av flödesvakt, se punkt 6.2.4
**ELP = ESAB Logic Pump se punkt 6.2.3.
SE

– 13 –
405,505s
6.2 Funktionsförklaring
6.2.1 Start
När huvudströmbrytaren ställs i läge PÅ, testas indikator lamporna under 2 sekunder.
Normalt, om maskinen inte är överhettad, så börjar den att arbeta med fläkt och kylvat-
tenpump stillastående, s.k. ”idle mode”. Detta indikeras av att huvudströmbrytare–PÅ
lampan blinkar.
Fläkten startar så snart svetsningen påbörjas. Kylvattenpumpen startar vid samma till-
fälle, såvida den är aktiverad av antingen ELP brytaren på trådmatarenheten eller
strömbrytaren för pumpen på strömkällan har ställts i läge PÅ.
6.2.2 Överhettningsskydd
Strömkällan har 2–stegs kontroll av fläkthastigheten och överhettningsskydd. Om tem-
peraturen passerar tröskelvärdet ökas fläktens hastighet. Om den interna temperaturen
blir allför hög avbryts svetsningen och fortsatt svetsning omöjliggörs. Denna situation
indikeras av ett permanent sken från den oranga indikator lampan på maskinens framsi-
da. Den återställs automatiskt när temperaturen fallit tillräckligt.
6.2.3 Vatten anslutning
ESABFeed har en brytare ELP, ESAB Logic Pump, som känner av huruvida vatten
slangarna till svetspistpolen har anslutits. När en vattenkyld pistol ansluts aktiveras
pumpen. För ESABFeed skall strömbrytaren för pumpen på strömkällan lämnas i läge
”0/ELP”.
Det rekomenderas av stänga av strömkällan med hjälp av huvudströmbrytaren PA/AV
för anslutning av kylvatten slangarna till/från ESABFeed trådmatarenhet.
Strömbrytaren för pumpen skall ställas i läge ”I” enbart för andra typer av trådmataren-
heter, och då en vattenkyld svetspistol används. När en egenkyld svetspistol används
skall strömbrytaren för pumpen stå i läge ”ELP/0”.
Obersvera, om en vattenkyld svetspistol används då pumpen är inaktiv kan svetspisto-
len skadas.
6.2.4 Vattenflödesvakt
Vattenflödesvakten avbryter och omöjliggör fortsatt svetsning vid förlorad kylvatten cir-
kulation. Denna situation indikeras av ett blinkande sken från den oranga indikator lam-
pan på maskinens framsida. Om kylvatten circulationen är bristfällig stängs pumpen av
efter 1 minut och spärras i detta läge. Pumpen återstartas när svetsningen återupptas.
Flödesvakten är ett tillbehör. Beställningsnummer se på sidan 203.
6.2.5 ”Idle mode”
Maskinen har s.k. ”idle mode”. Fläkten stängs av 5 min efter att svetsningen avstannat
eller efter 5 minuter vid reducerad hastighet, utan svetsning. Pumpen stängs av 3 minu-
ter efter att svetsningen avstannat. När både fläkt och kylvattenpump är avstängda indi-
keras detta av att indikator lampan för huvudströmbrytaren blinkar.
6.2.6 Induktans
Högre induktans ger en mer utfluten svets och mindre sprut. Lägre induktans ger ett
hårdare ljud och en stabil koncentrerad ljusbåge.
SE

– 14 –
405,505s
7 UNDERHÅLL
Regelbundet underhåll är viktigt för tillförlitlig och säker drift.
OBS!
Samtliga garantiåtaganden från leverantören upphör att gälla om kunden själv under
garantitiden gör ingrepp i produkten för att åtgärda eventuella fel.
7.1 Kontroll och rengöring
Kontrollera regelbundet att svetsströmkällan ej är nedsmutsad.
Beroende på miljö skall strömkällan med jämna intervaller blåsas ren med torr
reducerad tryckluft.
Igensatt eller blockerat luftin– och utlopp leder annars till överhettning. För att
förhindra detta kan man använda ett luftfilter. Luftfiltret är ett tillbehör.
Beställningsnummer se på sidan 204.
7.2 Påfyllning av kylvätska
Som kylvätska rekommenderas en blandning av 50% vatten och 50% glykol.
SE

– 15 –
405,505s
8 FELSÖKNING
Detta är rekommenderade kontrollåtgärder innan auktoriserad servicepersonal
tillkallas.
Typ av fel Åtgärd
Svetsströmkällan ger ingen
ljusbåge.
SKontrollera om elkopplaren för nätspänning är tillslagen.
SKontrollera om svets– och återledarkablarna är korrekt
anslutna.
SKontrollera om rätt strömstyrka är inställd.
SKontrollera om automatsäkringen har löst ut.
Svetsströmmen bryts under
pågående svetsning.
SKontrollera om termovakterna har löst ut (orange
indikeringslampa på svetsströmkällans front).
SKontrollera nätsäkringarna.
Termovakten löser ut ofta. SKontrollera om dammfiltret är igensatt.
SKontrollera om svetsströmkällans märkdata överskrids
(överbelastning av svetsströmkällan).
Dåligt svetsresultat. SKontrollera om svets– och återledarkablarna är korrekt
anslutna.
SKontrollera om rätt strömstyrka är inställd.
SKontrollera att det är rätt svetstråd som används.
SKontrollera nätsäkringarna.
9 RESERVDELSBESTÄLLNING
ESABMig 405 & ESABMig 505 är konstruerade och provade i enlighet med
internationell och europeisk standard IEC/EN 60974–1 och EN 50199. Efter utförd
service eller reparation åligger det utförande serviceinstans att förvissa sig om att
produkten inte avviker från den ovan nämnda standarden.
Reservdelar beställs genom närmaste ESAB–representant, se sista sidan på denna
publikation.
SE

DANSK
– 16 –
TOCd
1 DIREKTIV 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 SIKKERHED 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 INDLEDNING 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 Udstyr 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 TEKNISKE DATA 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 INSTALLATION 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Placering 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Montering af dele 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.3 Montering af stabilisator 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.4 Elektrisk installation 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.5 Nettilslutning 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 DRIFT 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Tilslutninger og kontrolmuligheder 25. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.2 Funktionsforklaring 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 VEDLIGEHOLDELSE 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Eftersyn og rengøring 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 Påfyldning af kølevæske 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 FEJLFINDING 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 RESERVDELSBESTILLING 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SKEMA 198. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TILBEHØR 203. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

– 17 –
405,505d
1 DIREKTIV
OVERENSSTEMMELSEERKLÆRING
ESAB Welding Equipment AB, S–695 81 Laxå, Sverige, erklærer på eget ansvar, at svejsestrømkilde
ESABMig 405 & ESABMig 505 fra serienummer 246 er i overensstemmelse med standarden IEC/EN
60974–1 ifølge betingelserne i direktiv (73/23/EØF) med tillæg (93/68/EØF) og standarden EN 50199
ifølge betingelserne i direktiv (89/336/EØF) med tillæg (93/68/EØF).
–––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––
Henry Selenius
Vice President
ESAB AB Arc Equipment
Box 8004
402 77 GÖTEBORG
SWEDEN Tel: + 46 31 509000 Fax: + 46 31 509261
Laxå 24.02.2003
2 SIKKERHED
Det er brugeren af ESAB–svejseudstyr, som har det endelige ansvar for de ansvar for at de
personer, som arbejder med systemet eller i nærheden af det, overholder alle gældende sik-
kerhedsforskrifter. Sikkerhedsforskrifterne skal opfylde de krav, der stilles til denne type svej-
seudstyr. Nedenstående råd bør følges i tillæg til de normale regler, der gælder for arbejds-
pladsen.
Al betjening skal udføres af uddannet personale, der er omhyggeligt instrueret i svejseudstyrets
funktion. Ved betjeningsfejl kan der opstå farlige situationer, så svejseren kommer til skade
eller udstyret bliver beskadiget.
1. Alt personale, som arbejder med svejseudstyret, skal være omhyggeligt instrueret i:
Sdets betjening
Splacering af nødstop
Sdets funktion
Sgældende sikkerhedsforskrifter
Ssvejsning
2. Svejseren skal sørge for:
Sat der ikke opholder sig uvedkommende inden for svejseudstyrets arbejdsområde, in-
den det sættes i gang.
Sat ingen personer står ubeskyttet, når lysbuen tændes
3. Arbejdsområdet skal:
Svære passende for opgaven
Svære fri for træk
4. Personligt beskyttelsesudstyr
SBrug altid det foreskrevne personlige beskyttelsesudstyr som f.eks. beskyttelsesbriller,
brandsikkert arbejdstøj og beskyttelseshandsker.
SVær omhyggelig med aldrig at bære løstsiddende beklædning, tørklæder, armbånd,
ringe el.lign., som kan hænge i eller forårsage brandskader.
5. Øvrigt
SKontroller, at returlederen er korrekt tilsluttet.
SIndgreb i elektriske komponenter må kun foretages af autoriseret personale.
SNødvendigt udstyr til ildslukning skal være lettilgængeligt og tydeligt markeret.
SSmøring og vedligeholdelse af svejseudstyret må ikke udføres under drift.
DK

– 18 –
405,505d
ADVARSEL
LÆS BRUGSANVISNINGEN OMHYGGELIGT IGENNEM INDEN INSTALLATION OG IBRUGTAGNING
SVEJSNING OG SKÆRING KAN VÆRE FARLIGT FOR BÅDE SVEJSER OG OMGIVELSER. DERFOR
SKAL DER UDVISES FORSIGTIGHED VED SVEJSNING OG SKÆRING. FØLG TIL ENHVER TID VÆRK-
STEDETS OG ARBEJDSGIVERENS ANVISNINGER, SOM BL.A. ER BASERET PÅ FØLGENDE INFOR-
MATIONER
ELEKTRISK STØD – Kan være dræbende
SSvejseudstyret skal installeres og jordforbindes ifølge de til enhver tid gældende forskrifter i ”Stærk-
strømsreglementet” og ”Fællesregulativet”.
SRør aldrig ved spændingsførende dele eller elektroder med bare hænder eller iført våde eller fugtige
handsker eller vådt tøj.
SSørg for under arbejdet selv at være isoleret fra jorden og/eller arbejdsemnet,
f eks ved brug af fodtøj med gummisål.
SSørg for at stå støt og sikkert.
RØG OG GAS – Kan være sundhedsfarligt
SHold ansigtet væk fra svejserøgen.
SBrug ventilation og udsugning af svejserøg.
SVEJSE–/SKÆRELYS – Kan ødelægge øjnene og give forbrændinger
SBeskyt øjnene og kroppen. Brug svejsehjelm med foreskrevet filtertæthed og beskyttende beklædning.
SSkærm af mod dem, der arbejder rundt omkring, med skærme eller forhæng.
BRANDFARE
SGnister kan forårsage brand. Sørg derfor for at, der ikke er antændelige genstande i nærheden af svej-
sepladsen.
STØJ – Kraftig støj kan skade hørelsen
SBeskyt ørerne. Brug høreværn eller anden beskyttelse af hørelsen.
SAdvar folk i nærheden om risikoen.
VED FUNKTIONSFEJL – Kontakt en fagmand.
BESKYT DIG SELV OG ANDRE!
ADVARSEL!
Læs brugsanvisningen omhyggeligt igennem
inden installation og ibrugtagning
Anvend ikke strømkilden til optøning af frosne rør.
ADVARSEL!
Dette produkt er kun beregnet til lysbuesvejsning.
DK

– 19 –
405,505d
3 INDLEDNING
ESABMig 405 & ESABMig 505 er en trinreguleret strømkilde beregnet til MIG/MAG–
svejsning sammen med trådboksen ESABFeed 30 ESABFeed 48 samt de fleste andre
trådbokse fra ESAB.
Strømkilderne er blæserafkølet og har termosikring mod overbelastning.
Maskiner kan udstyres med display for visning af strøm og spænding, som inkluderer
holdefunktion (efter svejseophør bibeholder displayet de aktuelle svejseparametre)
samt mulighed for kalibrering.
Maskinerne kan udstyres med flowkontrol.
ESAB’s tilbehør til produktet findes på side 203.
3.1 Udstyr
Svejsestrømkilden leveres med:
S5 m returkabel med returklemme
SHylde til gasflaske
SStyrepind til trådfremføringsenhed
SBrugsanvisning
4 TEKNISKE DATA
ESABMig 405
Netspænding 400–415V, 3~50/60 Hz 230/400–415/500V 3~50 Hz
230/440–460 3~60Hz
Tilladt belastning
ved 100 % intermittens 280 A/28 V 280 A/28 V
ved 60 % intermittens 365 A/32 V 365 A/32 V
ved 50 % intermittens 400 A/34 V 400 A/34 V
Indstillingsområde (DC) 50A/16,5V–400A/34V 50A/16,5V–400A/34V
Tomgangsspænding 17–45 V 17–45 V
Tomgangseffekt 360 W 360 W
med køleaggregat 600 W 600 W
Virkningsgrad ved maks.
strøm 71% 71%
Effektfaktor ved maks. strøm 0,98 0,98
Manøvrekredsspænding 42 V, 50/60 Hz 42 V, 50/60 Hz
Dimensioner lxbxh 812 x 552 x 925 812 x 552 x 925
Vægt 144 kg 145 kg
med køleaggregat 158 kg 158 kg
Arbejdstemperatur –10 to +40oC–10 to +40oC
Kapslingsklasse IP 23 IP 23
Anvendelsesklasse
DK

– 20 –
405,505d
ESABMig 505
Netspænding 400–415V, 3~50/60 Hz 230/400–415/500V 3~50 Hz
230/440–460 3~60Hz
Tilladt belastning
ved 100 % intermittens 390 A/33,5 V 390 A/33,5 V
ved 60 % intermittens 500 A/39 V 500 A/39 V
Indstillingsområde (DC) 50A/16,5V–500A/39V 50A/16,5V–500A/39V
Tomgangsspænding 17–50 V 17–50 V
Tomgangseffekt 440 W 440 W
med køleaggregat 620 W 620 W
Virkningsgrad ved maks.
strøm 82% 82%
Effektfaktor ved maks. strøm 0,92 0,92
Manøvrekredsspænding 42 V, 50/60 Hz 42 V, 50/60 Hz
Dimensioner lxbxh 812 x 552 x 925 812 x 552 x 925
Vægt 214 kg 215 kg
med køleaggregat 228 kg 229 kg
Arbejdstemperatur –10 to +40oC–10 to +40oC
Kapslingsklasse IP 23 IP 23
Anvendelsesklasse
Intermittensfaktor
Intermittensfaktoren angiver den tid i procent af en 10–minutters periode, som man kan svejse ved
en bestemt belastning.
Kapslingsklasse
IP–koden angiver kapslingsklasse, dvs. graden af beskyttelse mod indtrængning af faste genstande
og vand. Udstyr mærket IP 23 er beregnet til indendørs og udendørs brug.
Anvendelsesklasse
Symbolet indebærer, at svejsestrømkilden er beregnet til anvendelse i rum med forhøjet
elektrisk fare.
5 INSTALLATION
Installationen skal udføres af en faguddannet person.
ADVARSEL!
Dette produkt er beregnet til industriel anvendelse. Ved brug i husholdningen kan dette produkt
forårsage radiostøj. Det er brugerens ansvar at tage de nødvendige forholdsregler.
Strømkilden skal løftes i løfteøjet.
Håndtaget er kun beregnet til at trække strømkilden.
Løfteanvisning
DK
