11. ОСОБЕНОСТИ УСТАНОВКИ НА АВТОТРАКТОРНУЮ ТЕХНИКУ
(более подробно см. Техническое описание или Руководство по эксплуатации)

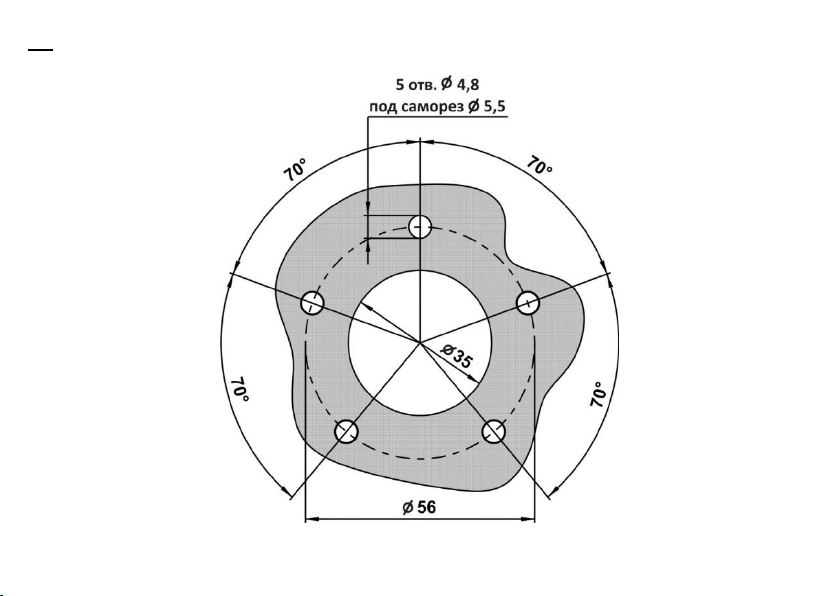

11.1. Установить измеритель, используя герметизирующую прокладку между фланцем датчика и поверхностью
бака. При необходимости дополнительно использовать автомобильный маслобензостойкий герметик.
11.2. При отсутствии дополнительной изоляции (гофрированной трубки) кабеля измерителя и соединительного
кабеля проложить их в дополнительной изоляции (гофрированной трубке), избегая контакта с нагревающимися
деталями агрегатов автотракторной техники.
11.3. При установке измерителя вне штатного места установки произвести монтаж, подробности см. в
Приложениях.
11.4. Для подключения стрелки указателя уровня топлива и лампочки остатка резерва возможно использовать
штатные провода топливной системы.
11.5. Подключить предохранитель 1А (см. Приложения, FU1). Предохранитель размещается в кабине.
11.6. Длина измерителя оговаривается при оформлении заказа.
11.7. При необходимости измерительные трубки подрезать с помощью ножовки по металлу, избегая попадания
стружки в измерительную часть. Минимальная остаточная длина измерительной части должна быть не менее
150мм.
11.8. Установить центратор из монтажного комплекта (см. Приложения).
11.9. Установить предельные верхний и нижний уровни помощью преобразователя интерфейса USB-RS485 и про-
граммы ESCORT. Подробности см. в Руководстве по эксплуатации.
11.10 Все неиспользуемые провода заизолировать, исключая их замыкание между собой и на другие цепи.
11.11. Дополнительная информация дана в Приложениях.
ВНИМАНИЕ! Тарировку верхнего уровня датчика необходимо производить от дренажного отверстия (10 мм от
корпуса датчика).
