Espa TEKBOX User manual

TEKBOX
E
MANUAL DE INSTRUCCIONES
GB
INSTRUCTION MANUAL
F
MANUEL D’INSTRUCTIONS

1.1. Consejos básicos para la seguridad y
prevención de daños
ATENCION lea atentamente las
instrucciones.
ATENCIÓN limpieza
ATENCIÓN
ATENCIÓN periodos de no utilización
2.1 Descripción
Para asegurar su seguridad, la de las
personas ajenas y el óptimo
funcionamiento del equipo es
imprescindible que antes de realizar el
montaje y la puesta en marcha, tanto el
instalador como el usuario lean las
instrucciones del manual y el equipo.
El usuario debe guardar el manual y
mantener las etiquetas de seguridad en
buen estado para el uso sucesivo.
Efectuar la instalación de acuerdo con las
indicaciones de seguridad para piscinas y
con las indicaciones particulares de la
bomba y válvula selectora (suministradas
con los manuales respectivos).
Suelo inestable.
Aunque la tapa esté diseñada para
soportar el peso de un adulto no permita a
niños o adultos andar o saltar sobre el
equipo, ni que desarrollen actividades que
comporten algún riesgo para el equipo.
Limpiar siempre con un paño humedecido
con la solución de jabón neutro.
No utilizar productos que contengan
disolventes o ácidos.
Usar solo el equipo para la filtración de
agua de piscinas domésticas o estanques
pequeños.
Se recomienda vaciar el circuito. Véanse
los manuales de instrucciones adjuntos.
Las versiones de Tekbox están diseñadas para ir
enterradas (NT) o semienterradas (SM). Ambas
compuestas de 3 piezas, 2 de las cuáles forman el
cuerpo (caja) y la tercera la tapa.
En el interior están alojados los equipos
correspondientes según el modelo y versión.
Ver manuales de instrucciones adjuntos.
2. GENERALIDADES
1. SEGURIDAD
Advertencia para la seguridad de personas y
objetos.
La siguiente simbología junto a
un párrafo, indica la posibilidad de peligro como
consecuencia de no respetar las prescripciones
correspondientes.
PELIGRO
PELIGRO
ATENCIÓN
La no advertencia de esta prescripción
comporta un riesgo de electrocución.
La no advertencia de esta prescripción
comporta un riesgo de daño a las
personas.
La no advertencia de esta prescripción
comporta un riesgo de daños al equipo o a
la instalación.
!
!
!
!
0. INDICE
1. Seguridad
2. Generalidades
3. Instalación
4. Puesta en servicio
5. Complementos
6. Medidas generales
7. Instrucciones de montaje
1.1 Consejos básicos para la seguridad y
prevención de daños
2.1 Descripción
3.1 Prescripciones de montaje
3.2 Instalación Tekbox
3.3 Tuberías
4.1 Versiones Tekbox
7.1 Versiones Vacio en Kit.
MANUAL DE INSTRUCCIONES
E
!
!
!
!
!


MANUAL DE INSTRUCCIONES
E
3. INSTALACIÓN
3.1. Prescripciones de montaje
3.2. Instalación Tekbox
La instalación y montaje debe encargarse a un instalador autorizado.
La instalación debe ser realizada de acuerdo con las normas de seguridad para piscinas, en
especial la norma EN 60364-7-702 y las particulares de cada aplicación.
Para la seguridad de las personas, el grupo de filtración debe imperativamente ser instalado a
una distancia no inferior de 3.5 m de la piscina según prescripciones de la normativa vigente.
Si se instala a menos de 3.5 m de la piscina, queda prohibido usar el equipo cuando se está
haciendo uso de la piscina.
Para realizar una instalación segura se aconseja proceder de la siguiente manera.

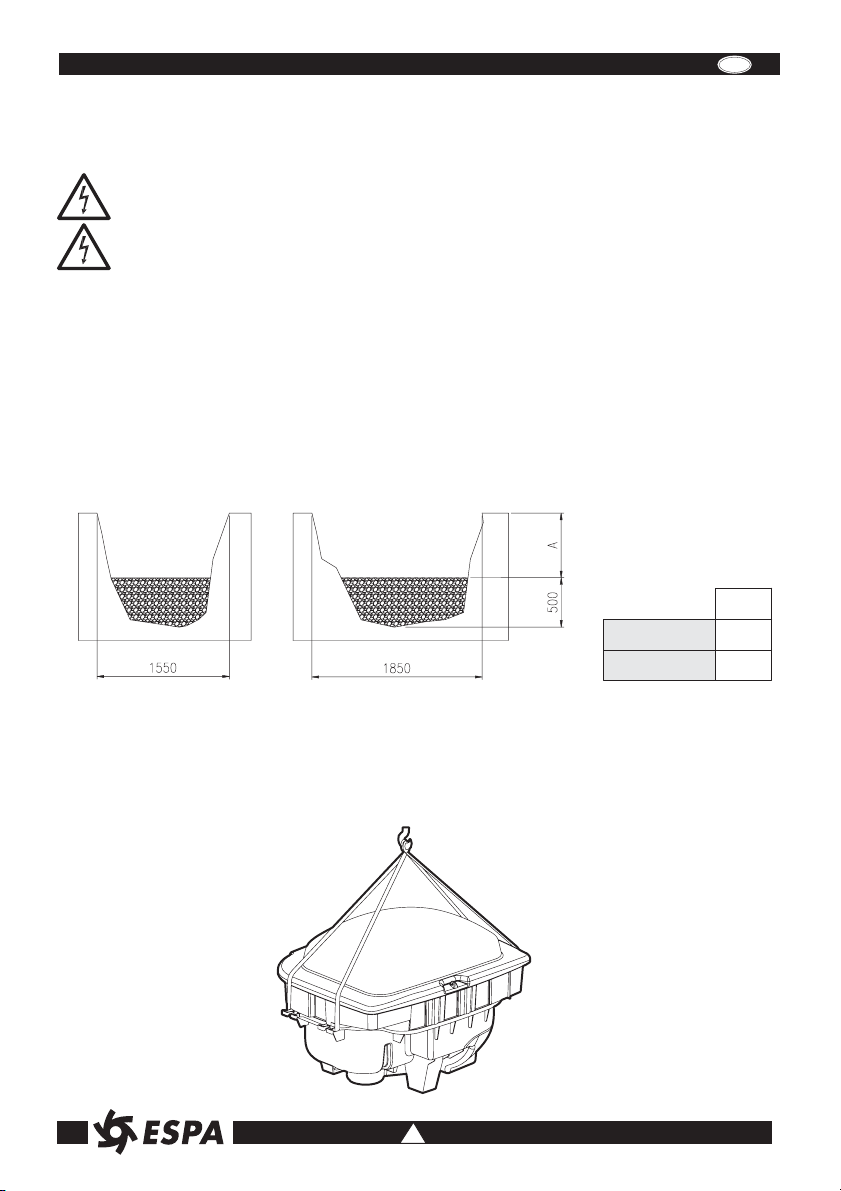

3.2.1. Realizar la excavación según las medidas indicadas y según la versión Tekbox. Aplanar el fondo y
efectuar una base de grava.
TEKBOX SM
TEKBOX NT
A
720
930
3.2.3. Alimentación eléctrica.
Perforar el local técnico por el lado que se desee entrar la alimentación eléctrica.
Se aconseja proteger el cable con un tubo adecuado y asegurar el cable con un prensaestopas.
3.2.4. Colocar el Tekbox. Está preparado para ser levantado mediante sus ganchos de levantamiento.


3.2.5. Preparar el terreno para la instalación de tuberías.

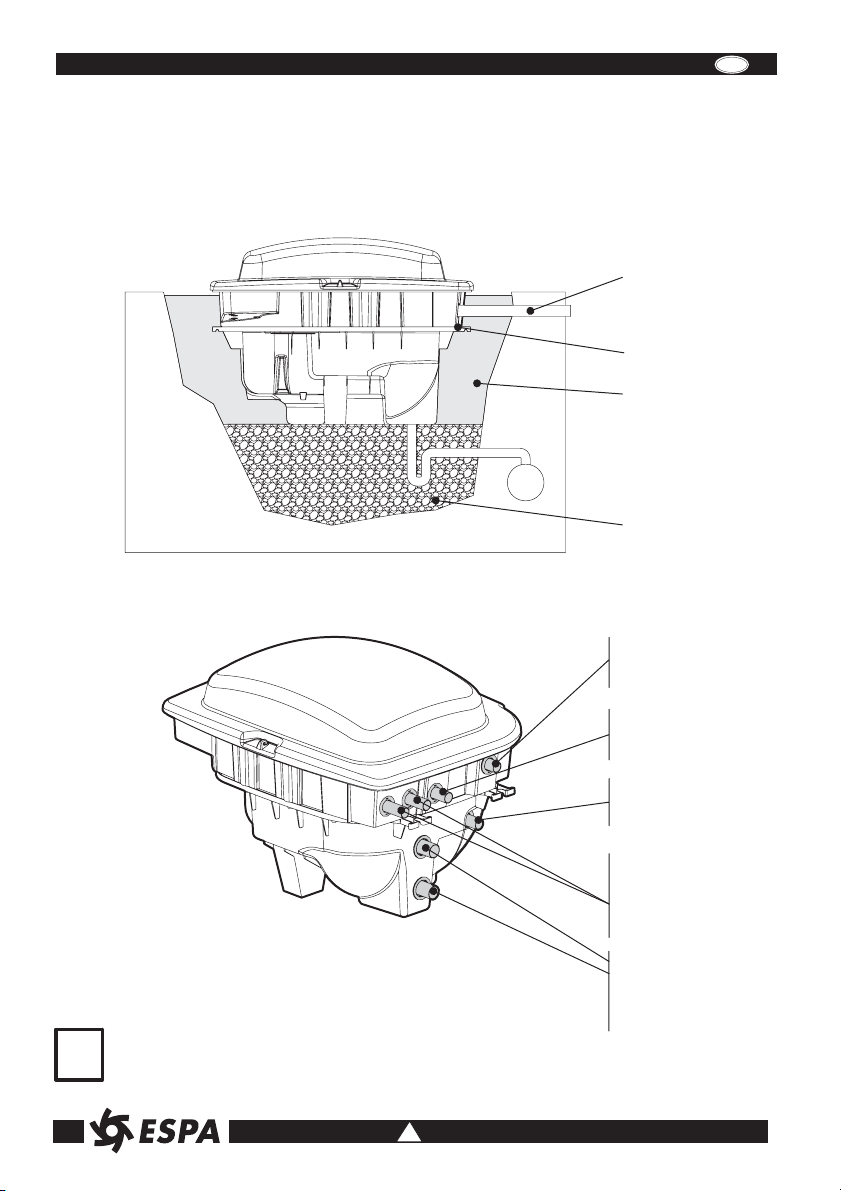

3.2.6. El empotramiento debe hacerse mediante hormigón. Se aconseja hormigón pobre, mezcla a base
de 80% de arena y 20% de cemento.
Tubos
Ganchos
Hormigón pobre
Grava
MANUAL DE INSTRUCCIONES
E
!
3.3. Tuberías
Repasar el apriete de todos los enlaces.
LLEGADA PISCINA
Sumidero
Skimmers
(Todas las versiones)
Tubo Ø50
IMPULSION N
ASPIRACION N
(Versiones con Nado a
Contracorriente)
Tubo Ø63
LIMPIAFONDOS
(Todas las versiones)
Tubo Ø50
DESAGUE
(Todas las versiones)
Tubo Ø50
RETORNO PISCINA
(Todas las versiones)
Tubo Ø50


MANUAL DE INSTRUCCIONES
E
!

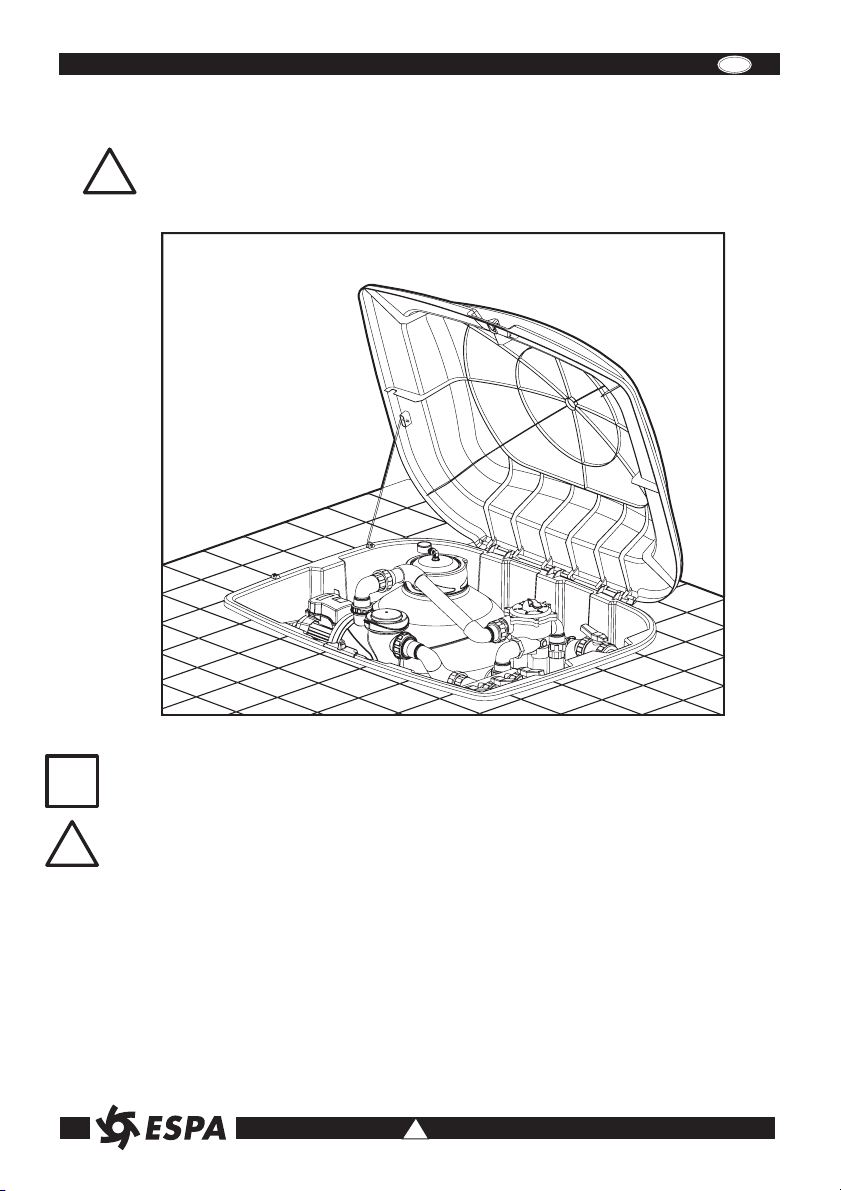

4. PUESTA EN SERVICIO

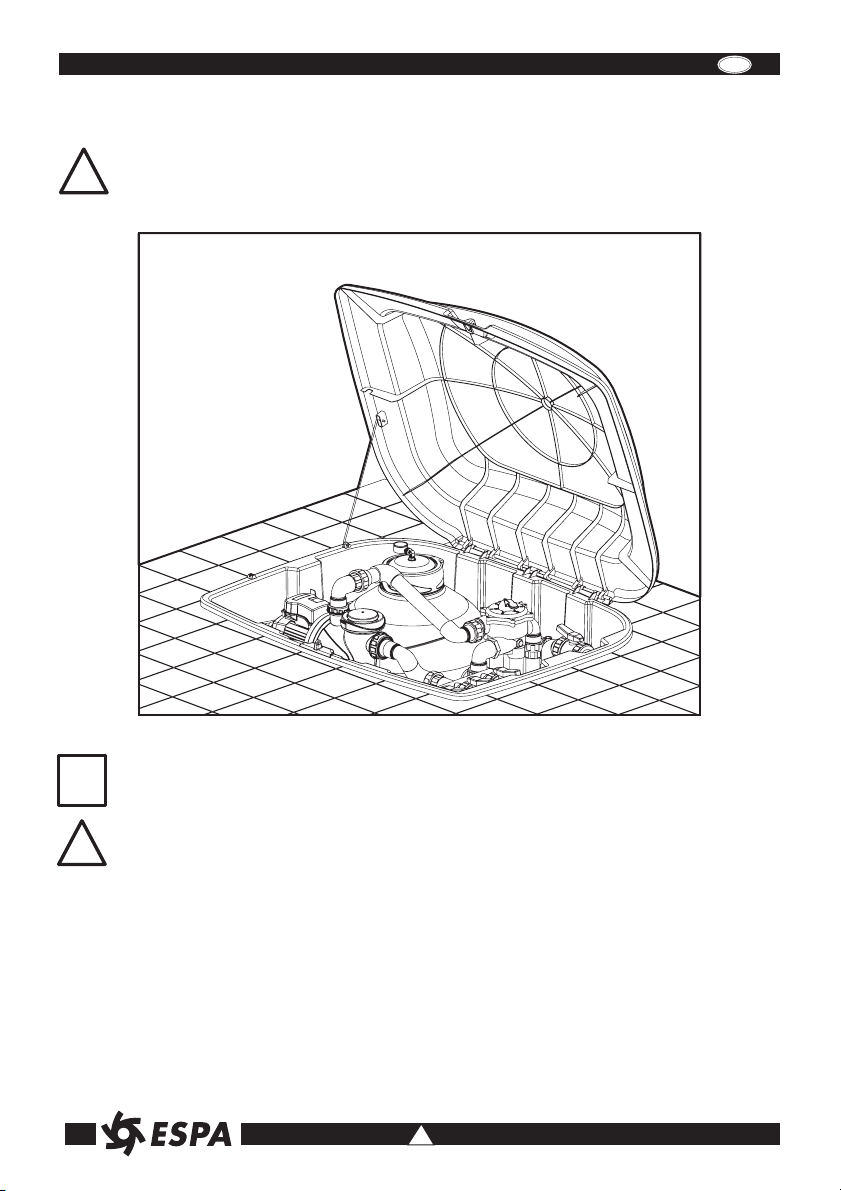

Colocar correctamente el soporte de la tapa para evitar su caída.
Asegurar que el equipo está parado durante la manipulación de cualquier válvula.
!
!


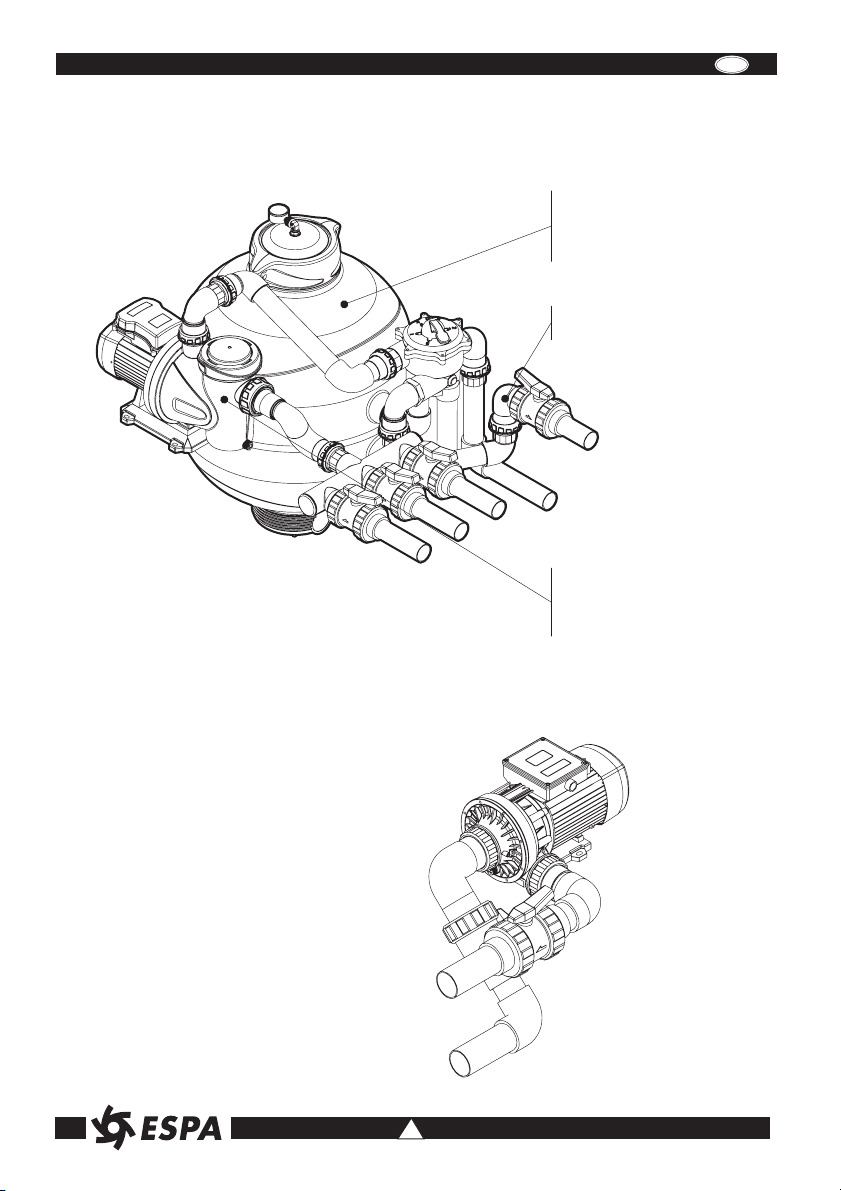

BOMBA DE PISCINA
Ver manual de instrucciones:
Iris/Silen, Blaumar I1 o S1.
(Todas las versiones)
MANUAL DE INSTRUCCIONES
E
4.1. Versiones Tekbox.
FILTRO PISCINA
Ver manual de instrucciones:
Aries o Libra.
(Todas las versiones)
RETORNO PISCINA
(Varía en según la versión)

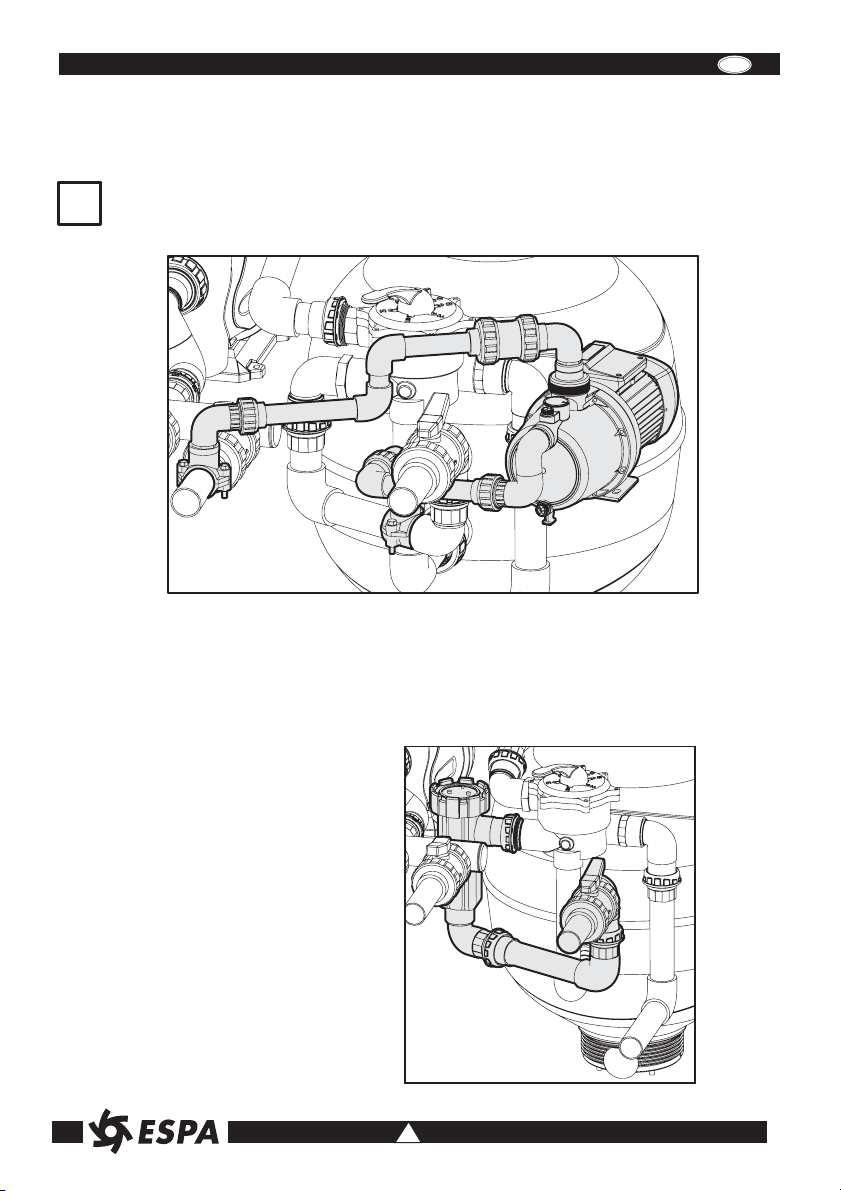

VERSION N
BOMBA DE NADO A CONTRACORRIENTE
Ver manual de instrucciones: Wiper 3.
VERSION STANDARD


MANUAL DE INSTRUCCIONES
E
VERSION L
Con limpiafondos
RETORNO PISCINA
Ver manual de instrucciones adjunto.
La bomba de piscina debe funcionar siempre al
utilizar el limpiafondos.
!
RETORNO PISCINA
Ver manual de instrucciones adjunto.
VERSION E
Con electrólisis


VERSION LE
Con limpiafondos y electrólisis
RETORNO PISCINA
Ver manuales de instrucciones adjuntos.
La bomba de piscina debe funcionar siempre al
utilizar el limpiafondos.
!
MANUAL DE INSTRUCCIONES
E
5. COMPLEMENTOS
Las versiones Tekbox están preparadas para la instalación de:
SUMIDERO


60÷65
MANUAL DE INSTRUCCIONES
E
5

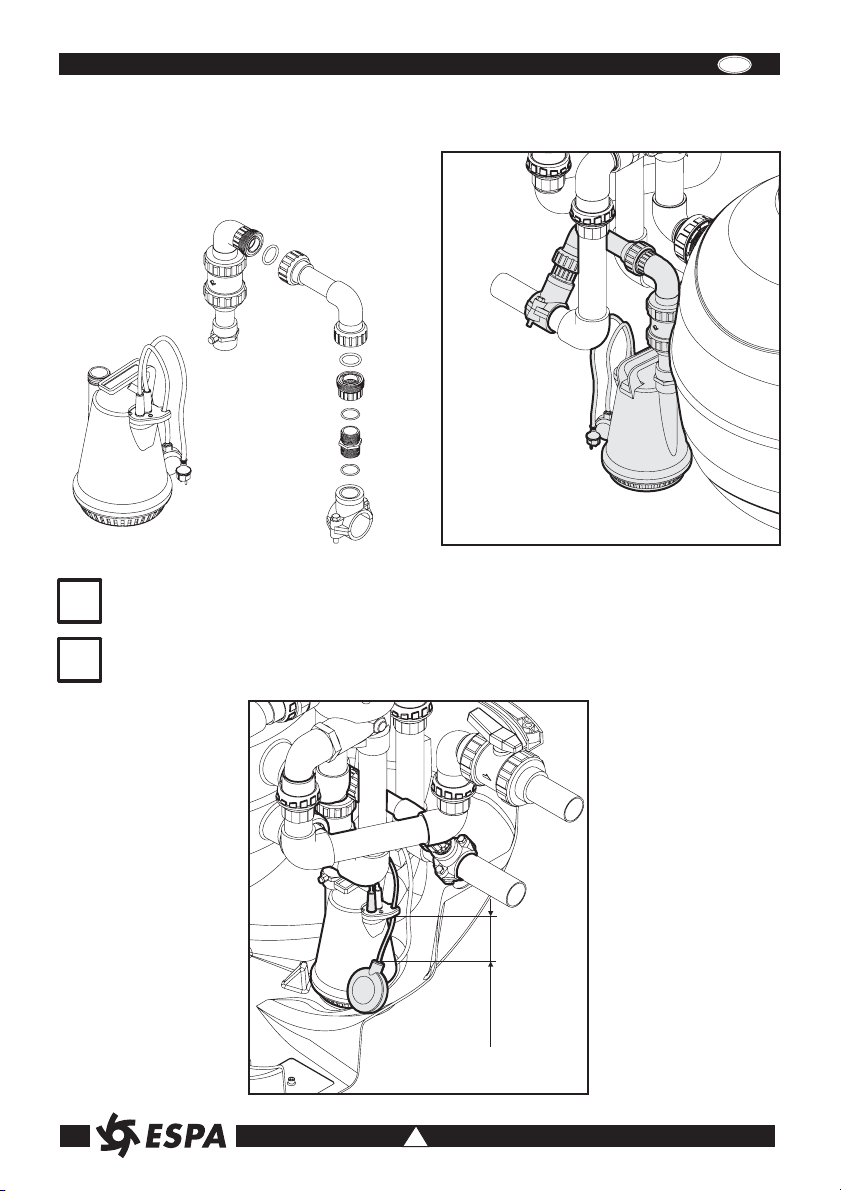

TK Drenaje D
BOMBA DRENAJE
Incluye tuberías de impulsión.
Asegurar el correcto funcionamiento de la válvula antiretorno.
Limpiarla periódicamente.
Asegurar la correcta posición de la boya.
!
!


TEKBOX SM
TEKBOX NT

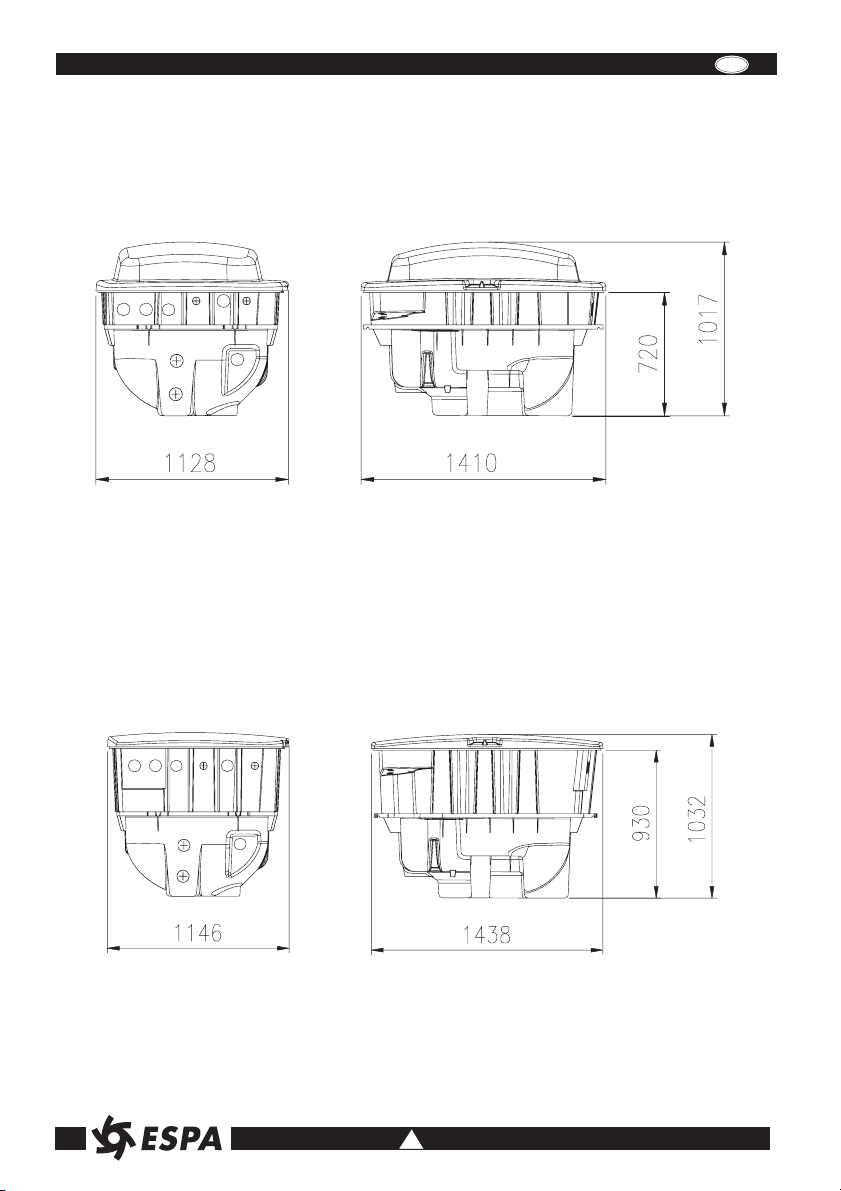

6. MEDIDAS GENERALES
MANUAL DE INSTRUCCIONES
E


MANUAL DE INSTRUCCIONES
E

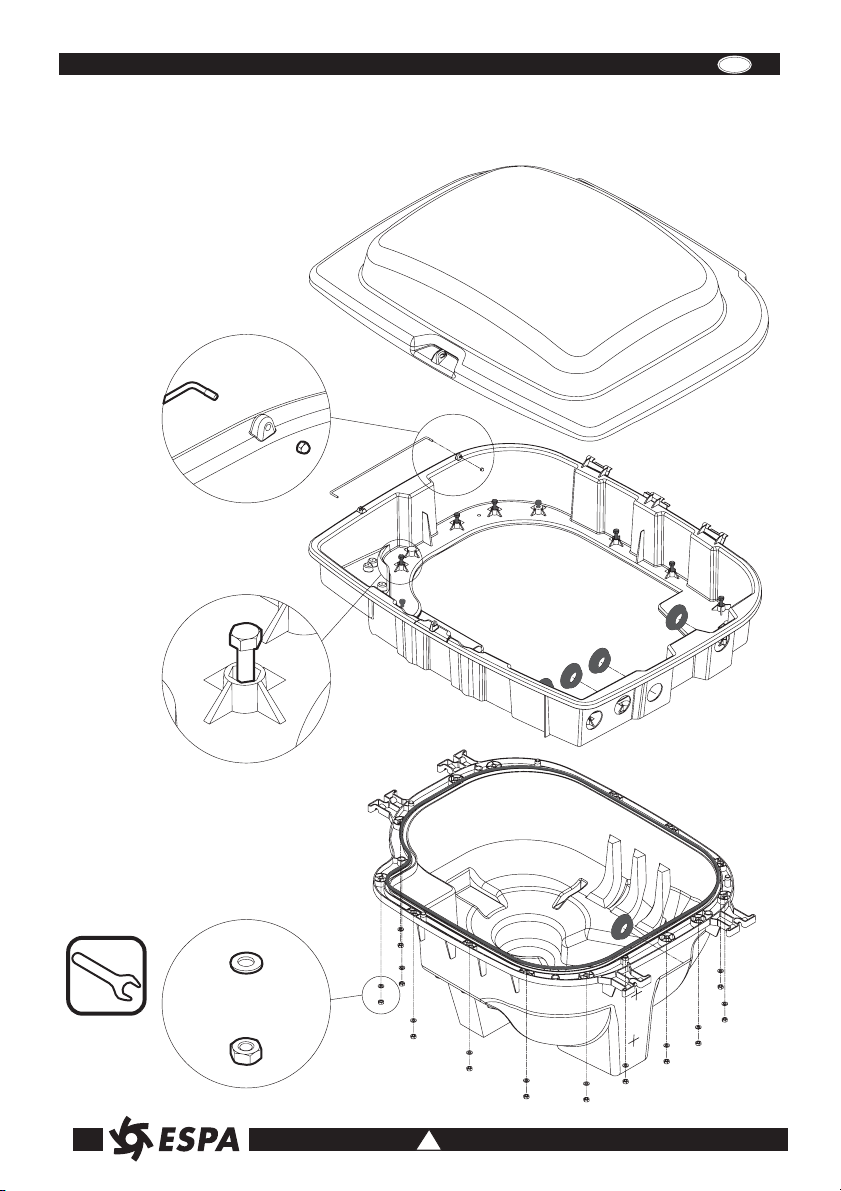

7. INSTRUCCION DE MONTAJE
7.1 Versiones TK SM y NT VACIO EN KIT
22 Nm


1.1. Basic advice for safety and prevention of
damage.
ATTENTION read the instructions
carefully.
ATTENTION cleaning
ATTENTION
ATTENTION periods of non-use
2.1 Description
In order to ensure your safety, that of other
people and the optimum functioning of the
equipment it is essential that both the
installer and the user read the instructions
in the manual and on the equipment
before assembly and start-up. The user
should keep the manual in a safe place
and keep the safety labels in good
condition for subsequent use.
Carry out the installation in accordance
with the safety instructions for swimming
pools and with the particular instructions
for the pump and selector valve (supplied
with their respective manuals).
Although the cover is designed to carry
the weigh onf an adult, it doesn’t allow
children or adults to walk or jump on the
equipment, nor carry out activities which
represent risk of harming the equipment.
Always clean with a dampened cloth and
neutral soap solution.
Do not use products which contain
solvents or acids.
Use the equipment for the filtering of
home swimming pools or small ponds
only.
It is recommended that the circuit is
emptied. See attached instruction
manuals.
The Tekbox versions are designed to be buried
(NT) or semi-buried (SM). Both comprise 3 parts, 2
of which form the body (box) and the third the lid.
The relevant equipment is housed inside according
to the model and version.
See attached instruction manuals.
2. GENERAL CONSIDERATIONS
1. SAFETY
Warning for the safety of persons and objects.
The following symbol next to a
paragraph indicattes the possibility of danger as a
consequence of not respecting the corresponding
instructions.
DANGER
DANGER
ATTENTION
Not paying heed to this instruction means
risking electrocution.
Not paying heed to this instruction means
risking harm to persons.
Not paying heed to this instruction means
risking harm to equipment or the
installation.
!
!
!
!
0. INDEX
1. Safety
2. General considerations
3. Installation
4. Commissioning
5. Accessories
6. Overall measurements
7. Assembly instructions
1.1 Basic advice for safety and prevention of
damage
2.1 Description
3.1 Essential assembly instructions
3.2 Installation of Tekbox
3.3 Pipes
4.1 Versions of Tekbox
7.1 Versions empty Kit.
INSTRUCTION MANUAL
GB
!
!
!
!
!


INSTRUCTION MANUAL
GB
7
3. INSTALLATION
3.1. Essential assembly instructions
3.2. Installation of Tekbox
Installation and assembly should be carried out by and authorised installer.
The installation should be carried out in accordance with safety regulations for swimming pools,
in particular regulation EN 60364-7-702 and those relevant to each application.
For people’s safety, it is imperative that the filtration group be installed at a distance of no less
than 3.5 m from the pool according to the demands of the regulations currently in force.
If it is installed less than 3.5 m from the pool, it is forbidden to use the equipment when the pool is
being used.
To carry out a safe installation we recommend you proceed as follows.
3.2.1. Carry out the escavation according to the measurements indicated and according to the version of
Tekbox. Flatten the bottom and create a gravel base.
TEKBOX SM
TEKBOX NT
A
720
930
3.2.3. Electrical supply.
Perforate the unit on the side where you wish the electrical supply to enter.
You are advised to protect the cable with appropriate tubing and secure the cable with a packer.
3.2.4. Position the Tekbox. It is ready to lifted by its lifting hooks.


3.2.5. Prepare the ground for the installation of the pipes.
3.2.6. The Tekbox should be built in using concrete. It sis recommended that lean concrete be used, mixed
on a basis of 80% sand and 20% cement.
INSTRUCTION MANUAL
GB
Pipes
Brackets
Lean concrete
Gravel
3.3. Pipes
!
Retighten all connectors.
POOL INLET
Drain
Skimmers
(All versions)
Pipe Ø50
DISCHARGE N
SUCTION N
(Versions with counter-
current swimming)
Pipe Ø63
DISCHARGE TO POOL
(All versions)
Pipe Ø50
POOLCLEANER
(All versions)
Tuyau Ø50
WASTE PIPE
(All versions)
Pipe Ø50


INSTRUCTION MANUAL
GB
4. COMMISSIONING
Place the cover support correctly to prevent it falling off.
!
!
Ensure that the equipment is stopped during the handling of any valve.
!


INSTRUCTION MANUAL
GB
4.1. Versions of Tekbox.
VERSION STANDARD
POOL FILTER
See instruction manual:
Aries or Libra.
(All versions)
DISCHARGE TO POOL
(Varies according to the
version)
SWIMMING POOL PUMP
See instruction manual:
Iris/Silen, Blaumar I1 or S1.
(All versions)
VERSION N
COUNTER-CURRENT PUMP
See instruction manual: Wiper 3.


INSTRUCTION MANUAL
GB
9
VERSION L
With pool cleaner
DISCHARGE TO POOL
See attached instruction manual.
!
With electrolysis
DISCHARGE TO POOL
See attached instruction manual.
VERSION E
The pool pump should always work when
the pool cleaner is used.


VERSION LE
With pool cleaner and electrolysis
DISCHARGE TO POOL
See attached instruction manuals.
The pool pump should always work when
the pool cleaner is used.
!
5. ACCESSORIES
The Tekbox versions are designed for the installation of:
INSTRUCTION MANUAL
GB
DRAIN


1
0
TK Drenaje D
DRAINAGE PUMP
Includes return pipes.
!Ensure the correct functioning of the check valve.
Clean periodically.
INSTRUCTION MANUAL
GB
Ensure the correct position of the float switch.
!
60÷65


INSTRUCTION MANUAL
GB
TEKBOX SM
TEKBOX NT
6. OVERALL MEASUREMENTS
11

