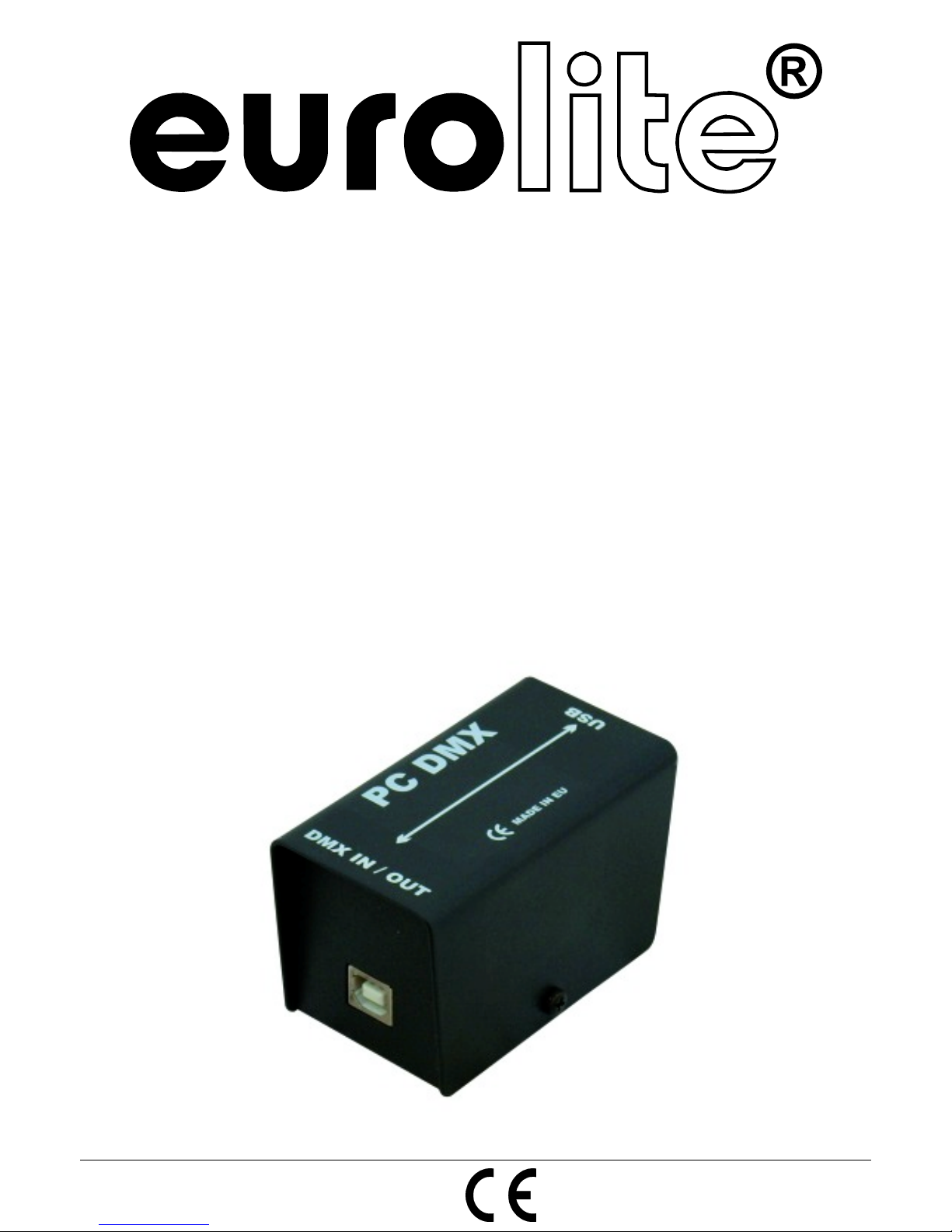

EuroLite USB-DMX512-PRO User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
USB-DMX512-
PRO Interface

00060636.DOC, Version 1.0
2/6
USB-DMX512-Interface
USB-DMX-Interface
•Schnittstelle zwischen Laptop oder PC und DMX-Geräten
•Getestet mit folgender DMX-Lichtsteuerungs-Software (kostenlos im Internet erhältlich)
-DMX-Configurator
-FreeStyler
-DMXControl
-PC Dimmer
•Treiber muss manuell installiert werden
•Spannungsversorgung über USB
•Empfohlene Systemanforderungen:
-Min. Pentium 3 Prozessor 1GHz
-128 MB Arbeitsspeicher
•Getestete Betriebssysteme:
-Windows XP Home
-Windows XP Professional
-Windows Vista
-Windows 7
USB-DMX Interface
•Interface between notebook or PC and DMX devices
•Tested with the following DMX lighting control software (available for free on the internet)
-DMX-Configurator
-FreeStyler
-DMXControl
-PC Dimmer
•Drivers must be manually installed
•Power supply via USB
•Recommended system requirements:
-Min. Pentium 3 processor 1 GHz
-128 MB RAM
•Tested operating systems:
-Windows XP Home
-Windows XP Professional
-Windows Vista
-Windows 7
Diese Bedienungsanleitung gilt für die Artikelnummer 51860120
This user manual is valid for the article number 5186020
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00060636.DOC, Version 1.0
3/6
BEDIENUNGSANLEITUNG
USB-DMX512-Interface
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes vom Netz trennen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein EUROLITE USB-DMX512-nterface entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das USB-DMX512-Interface aus der Verpackung.
Systemanforderungen
PCs sind flexible Systeme und es gibt unzählige Möglichkeiten zum Kombinieren von Hardware und
Software.
Die Basis für eine sichere Arbeit mit dem USB-DMX512-Interface ist ein stabiles PC-System. Die
Rechenbelastung ist hauptsächlich abhängig von folgenden Kriterien:
Anzahl belegter DMX512-Kanäle
3D Easy View geöffnet oder nicht
Einzel-Sequenz-Betrieb oder Multisequenz
DMX-Eingang aktiv oder abgeschaltet
Hier einige Tipps für einen stabilen Betrieb mit Ihrem PC:
Lassen Sie im Hintergrund keine anderen Anwendungen laufen
Schalten Sie alle Stromsparfunktionen aus!
Schließen Sie, wenn möglich, das Interface direkt an den PC an
Vermeiden Sie Zwischengeräte wie USB-Hubs
Neben dem richtigen Betriebssystem und der vorhandenen freien Schnittstelle für Ihr Interface beachten Sie
bitte die folgenden minimalen Systemanforderungen:
-Min. Pentium 3 Prozessor 1GHz
-128 MB Arbeitsspeicher

00060636.DOC, Version 1.0
4/6
Getestete Betriebssysteme:
-Windows XP Home
-Windows XP Professional
-Windows Vista
-Windows 7
Installieren der Gerätetreiber
Schalten Sie den Computer ein und warten Sie, bis Windows ganz hochgefahren ist.
Schließen Sie alle laufenden Windows-Applikationen.
Der Treiber muss durch Ausführen der Setup-Datei installiert werden, bevor das Interface am PC
angeschlossen wird.
Laden Sie den Treiber aus dem Internet herunter.
Entpacken Sie die inf-Datei in einen Ordner auf Ihrer Festplatte.
Stecken Sie das Interface Kabel in eine freie USB-Buchse des PCs ein.
Die Windows Installationsroutine fordert Sie auf, ein Verzeichnis anzugeben, in dem sich der passende
Treiber befindet.
Geben Sie hier den Dateipfad ein, wohin Sie die Treiberdatei entpackt hatten.
Bestätigen Sie die Auswahl mit der Eingabetaste und warten Sie, bis Windows die Treiberinstallation
abschließt.
Das Interface ist nun betriebsbereit.
Vorsicht!
Entfernen Sie niemals ein USB-DMX512-Interface während des Betriebs! Dies kann zu
Systemabstürzen führen.
TECHNISCHE DATEN
Spannungsversorgung: 5 V DC, 500 mA
über USB
Eingang: USB 1.1 / USB 2.0
DMX-Ausgang: 512 Kanäle
DMX512-Anschluss: 3-pol. XLR
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
19.04.2011 ©

00060636.DOC, Version 1.0
5/6
USER MANUAL
USB-DMX512-PRO Interface
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE USB-DMX512 Interface. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time.
Unpack your USB-DMX512 Interface.
System Requirements
PCs are flexible systems, and there are any amounts of possibilities to combine hardware and software.
The base for a stable work with the USB-DMX512 interface lies in a stable PC system.
The CPU load is mainly dependent on the following criteria:
Number of occupied DMX512 channels
3D Easy View in use or not
Single or Multi Sequence use
DMX input enabled / disabled
Audio trigger with low-pass filter enabled / disabled
Here a few tips on how to increase the stability of your PC:
Do not run other applications simultaneously to USB-DMX512 interface
Disable any Windows power save function!
Connect the interface directly to the PC whenever possible. Avoid intermediate devices like USB hubs.
Besides having the right operating system, and free ports for your interface, please be advised of the
following absolute minimum system requirements:
-IBM-compatible PC

00060636.DOC, Version 1.0
6/6
-Minimum Pentium CPU/ 100 Mhz
-32 MB RAM
-VGA graphics card with SVGA resolution (800 X 600, 256 colours)
-10 MB available hard disk space
-CD-ROM drive (for installation)
-Mouse
Recommended system requirements:
-Min. Pentium 3 processor 1GHz
-128 MB RAM
Tested operating systems:
-Windows XP Home
-Windows XP Professional
-Windows Vista
-Windows 7
Installation of the drivers
Start up your computer
Close all running applications on your PC.
The next step is to install the USB-DMX512 interface drivers manually.
Download the driver from the internet.
Unpack the inf-file into a folder on your harddrive.
Plug the USB interface cable into the free USB (1.1 or 2.0) connector of your PC.
The windows installation program will ask you for a folder where to find the driver file.
Enter the folder location where you unpacked the driver file.
Press ok and wait until windows will finish the installation process.
The interface is now ready for use.
TECHNICAL SPECIFICATIONS
Power supply: 5 V DC, 500 mA
via USB
Input: USB 1.1 / USB 2.0
DMX output: 512 channels
DMX512 connection: 3-pin XLR
Please note: Every information is subject to change without prior notice. 19.04.2011 ©
