EuroLite LED TMH-W36 User manual

00127139, Version 1.0
2/28

00127139, Version 1.0
3/28
Inhaltsverzeichnis/Table of content
EINFÜHRUNG ................................................................................................................................................... 4
Produktmerkmale ........................................................................................................................................... 4
SICHERHEITSHINWEISE ................................................................................................................................. 5
GERÄTEBESCHREIBUNG............................................................................................................................... 7
INSTALLATION ................................................................................................................................................ 8
ANSCHLÜSSE .................................................................................................................................................. 9
Anschluss an den D X512-Controller / Verbindung Gerät – Gerät .............................................................. 9
D X512-Ansteuerung.................................................................................................................................... 9
Drahtlose D X-Übertragung mit QuickD X ................................................................................................. 9
Anschluss ans Netz ...................................................................................................................................... 10
Standalone-Betrieb ...................................................................................................................................... 10
aster/Slave-Betrieb .................................................................................................................................... 10
BEDIENUNG ................................................................................................................................................... 10
enüstruktur ................................................................................................................................................ 11
D X-Betrieb ................................................................................................................................................. 12
Funktionen im D X-Betrieb ......................................................................................................................... 12
REINIGUNG UND WARTUNG ........................................................................................................................ 14
Sicherungswechsel ...................................................................................................................................... 14
UMWELTSCHUTZ .......................................................................................................................................... 14
TECHNISCHE DATEN .................................................................................................................................... 15
Zubehör ........................................................................................................................................................ 15
INTRODUCTION ............................................................................................................................................. 16
Product features ........................................................................................................................................... 16
SAFET INSTRUCTIONS............................................................................................................................... 17
DESCRIPTION OF THE DEVICE ................................................................................................................... 19
INSTALLATION .............................................................................................................................................. 20
CONNECTIONS .............................................................................................................................................. 21
D X512 connection / connection between fixtures ..................................................................................... 21
D X512 control ........................................................................................................................................... 21
Wireless D X transmission with QuickD X ............................................................................................... 21
Connection to the mains .............................................................................................................................. 22
Stand-alone operation .................................................................................................................................. 22
aster/Slave operation ................................................................................................................................ 22
OPERATION ................................................................................................................................................... 22
enu structure ............................................................................................................................................. 23
D X operation ............................................................................................................................................. 24
Functions in D X mode ............................................................................................................................... 24
CLEANING AND MAINTENANCE ................................................................................................................. 25
Replacing the fuse ....................................................................................................................................... 25
PROTECTING THE ENVIRONMENT ............................................................................................................. 25
TECHNICAL SPECIFICATIONS ..................................................................................................................... 26
Accessories .................................................................................................................................................. 26
Diese Bedienungsanleitung gilt für die Artikelnummer 51785880
This user manual is valid for the article number 51785880
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
ou can find the latest update of this user manual in the Internet under:
www.eurolite.de

00127139, Version 1.0
4/28
BEDIENUNGSANLEITUNG
LED TMH-W36
Moving-Head Zoom Wash
GEFAHR! Elektrischer Schlag durch Kurzschluss
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser
Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie
das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.
Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. Sie erhalten dadurch
wichtige Hinweise für den korrekten Betrieb.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für eines unserer Produkte entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Produktmerkmale
Washlight mit 4 starken 9-Watt-LEDs (4in1) und motorischem Zoom
• 4 leistungsstarke 9-W-RGBW-LEDs (4in1)
• Positionierung innerhalb 540° PAN und 220° TILT
• Stufenlose RGBW-Farbmischung
• Integrierte Showprogramme im Auto- und usikmodus
• Bewegungsmakros
• Strobe-Effekt mit variabler Geschwindigkeit
• Strobe-Effekt über Zufallsgenerator
• Dimmer
• otorischer Zoom mit 6-25° Abstrahlwinkel
• Kompatibel zu QuickD X - das Funk-D X-System von Eurolite
• Phantomgespeiste USB-Buchse für QuickD X-Empfänger (Zubehör)
• usiksteuerung über eingebautes ikrofon mit einstellbarer ikrofonempfindlichkeit
• Exakte Positionierung durch 16-Bit-Auflösung der PAN/TILT-Bewegung
• Lüftergekühlt
• Auto-, usik-, aster/Slave- und D X- odus
• Control-Board mit 4-stelligem LED-Display zur Einstellung der D X-Startadresse, PAN-/TILT-Reverse,
Programm, Reset
• Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt
• Zusätzliche Gummifüße wenn der Spot auf den Boden gestellt werden soll

00127139, Version 1.0
5/28
SICHERHEITSHINWEISE
WARNUNG!
Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser
Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt.
Verwendungszweck
• Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative
Lichteffekte erzeugen lassen. Das Gerät ist für professionelle Anwendungen im Bereich der
Veranstaltungstechnik vorgesehen (z. B. auf Bühnen). Es ist nicht für die Raumbeleuchtung in Haushalten
geeignet.
• Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben. Bei Schäden, die durch
Nichtbeachten dieser Anleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden wird
keine Haftung übernommen.
• Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung und es erlischt jeder
Garantieanspruch.
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen oder Verändern des Geräts nicht gestattet und
hat den Verfall der Garantieleistung zur Folge.
Gefahr durch Elektrizität
• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Benutzen Sie es nicht im Freien. Setzen Sie
es niemals Regen oder Feuchtigkeit aus. Bewahren Sie es nicht in feuchten Räumen auf.
• Um Stromschläge zu vermeiden, niemals irgendeinen Teil des Produkts öffnen. Im Geräteinneren befinden
sich keine vom Benutzer zu wartende Teile.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an, deren Spannung und
Frequenz mit dem Typenschild des Geräts genau übereinstimmt und die über einen
Fehlerstromschutzschalter (FI) abgesichert ist. Wenn der Netzstecker mit einem Schutzkontakt
ausgestattet ist, muss er an eine Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie
niemals den Schutzleiter eines Netzkabels. Nichtbeachtung kann zu Schäden am Gerät und zu
Verletzungen des Benutzers führen.
• Die Steckdose muss gut zugänglich sein, damit Sie im Bedarfsfall den Netzstecker schnell ziehen können.
• Fassen Sie den Netzstecker niemals mit nassen Händen an, da die Gefahr eines Stromschlags besteht.
• Das Netzkabel darf nicht geknickt oder gequetscht werden. Halten Sie es von heißen Oberflächen und
scharfen Kanten fern.
• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
• Trennen Sie das Gerät vom Stromnetz bei längerem Nichtgebrauch, bevor Sie es reinigen und wenn
Gewitter auftreten.
• Setzen Sie das Gerät keinen hohen Temperaturen, direktem Sonnenlicht, Tropf- oder Spritzwasser,
starken Vibrationen sowie hohen mechanischen Beanspruchungen aus. Benutzen Sie das Gerät nicht in
tropischem Klima.
• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände sowie offene Brandquellen wie brennende Kerzen
auf oder direkt neben dem Gerät ab.
• Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können, insbesondere etallteile.
• Lassen Sie Reparaturen am Gerät oder am Netzkabel nur von qualifiziertem Fachpersonal durchführen.
Reparaturen müssen durchgeführt werden, wenn sichtbare Schäden am Gerät oder am Netzkabel
vorhanden sind, Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt war,
das Gerät heruntergefallen ist oder wenn Funktionsstörungen auftreten.
• Die Reinigung beschränkt sich auf die Oberfläche. Dabei darf keine Feuchtigkeit in Anschlussräume oder
an Netzspannung führende Teile gelangen. Wischen Sie das Produkt nur mit einem fusselfreien,
angefeuchteten Tuch ab. Niemals Lösungsmittel oder scharfe Reinigungsmittel verwenden.
Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit
• Das Gerät ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern. Lassen Sie
Verpackungsmaterial nicht achtlos liegen. Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensorische und
geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen
das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder
angeleitet werden.

00127139, Version 1.0
6/28
Warnung vor Verbrennung und Brand
• Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals
außerhalb dieses Temperaturbereichs.
• Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55°C betragen. Vermeiden Sie den Kontakt mit
Personen oder Gegenständen.
• Der indestabstand zur beleuchteten Fläche beträgt 10 cm. Der Wert ist am Gerät über das Bildzeichen
angegeben: .
• Halten Sie das Gerät vor leicht entflammbaren aterialien fern. Platzieren Sie es so, dass im Betrieb eine
ausreichende Luftzirkulation gewährleistet ist. Das Gerät muss einen indestabstand von 50 cm zu
angrenzenden Flächen haben und die Lüftungsöffnungen am Gehäuse dürfen auf keinen Fall abgedeckt
werden.
Warnung vor Verletzungen
• Nicht direkt in die Lichtquelle blicken. Personen mit lichtempfindlicher Epilepsie könnten epileptische
Anfälle erleiden oder bewusstlos werden.
• Stellen Sie sicher, dass das Gerät fachgerecht und sicher aufgestellt oder befestigt ist und nicht
herunterfallen kann. Beachten Sie bei der Installation die gesetzlichen, nationalen Sicherheitsvorschriften
insbesondere die Bestimmungen der EN 60598-2-17.
• Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine ausreichende
Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße
Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden.
• Bei einer ontage über Kopf ist das Gerät immer durch eine zweite Befestigung (z. B. Fangseil oder
Fangnetz) zu sichern.
• Während ontage- und Wartungsarbeiten muss der Bereich unterhalb des Geräts abgesperrt sein.
• Bei gewerblicher Nutzung sind die landesspezifischen Unfallverhütungsvorschriften des Verbandes der
gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel unbedingt zu beachten.
Vorsicht - Sachschäden
• Schließen Sie das Gerät niemals über einen Dimmer an die Netzspannung an.
• Lichteffekte sind generell nicht für den Dauerbetrieb konzipiert. Längere Betriebszeiten sollten immer durch
Pausen unterbrochen werden, um die Lebensdauer des Geräts zu erhöhen.
• Vermeiden Sie es das Gerät in kurzen Intervallen ein- und auszuschalten. Dadurch reduziert sich die
Lebensdauer des Geräts erheblich.
• Nehmen Sie das Gerät niemals gleich in Betrieb, nachdem es starken Temperaturschwankungen
ausgesetzt wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören.
Lassen Sie das Gerät ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser
verdunstet ist.
• Benutzen Sie die Originalverpackung, um das Gerat bei Transport und Lagerung optimal vor
Erschütterungen, Staub und Feuchtigkeit zu schützen.
• Wenn am Gerät ein Etikett mit Seriennummer angebracht ist, darf dieses nicht entfernt werden, da
ansonsten der Garantieanspruch erlischt.
• Das Gerät darf niemals am Projektorkopf angehoben werden, da ansonsten die echanik beschädigt
werden könnte.
- - -m

00127139, Version 1.0
7/28
GERÄTEBESCHREIBUNG
(1) Projektorkopf
(2) Linse/LED
(3) Projektorarm
(4) Base
(5) Gummifuß
(6) LED-Display
(7) enu-Taste
(8) Up-Taste
(9) Down-Taste
(10) Enter-Taste
(11) ikrofon
(12) Sicherungshalter
(13) USB-Anschluss für QuickD X-Empfänger
(14) Spannungsversorgungseingang
(15) D X-Eingang
(16) D X-Ausgang
(17) Lüftungsgitter
15 16 1712 13 14
1
2
3
4
11105 6 7 8 9

00127139, Version 1.0
8/28
INSTALLATION
WARNUNG! Verletzungsgefahr durch Herabfallen
Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die ontage
darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften
hierfür vertraut ist.
Das Gerät kann auf dem Boden aufgestellt oder an einer Traverse oder einer anderen geeigneten Struktur
befestigt werden. Die ontage darf niemals freischwingend erfolgen.
1 Die tragende Struktur muss mindestens für das Zehnfache aller montierten Geräte ausgelegt sein.
2 Sperren Sie den Arbeitsbereich während der ontage und arbeiten Sie von einer stabilen Plattform aus.
3 Verwenden Sie ontagematerial, das für die Struktur geeignet ist und die Last des Geräts tragen kann.
Geeignetes ontagematerial finden Sie im Abschnitt „Zubehör“. Bitte beachten Sie auch die
Installationshinweise auf der Unterseite der Base. Verschrauben Sie einen Haken über eine 10-
Schraube und selbstsichernde utter mit dem Omega-Halter. Führen Sie die beiden Schnellverschlüsse
des Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die
Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest.
4 Sichern Sie das Gerät mit einem Fangseil oder einer anderen geeigneten Einrichtung zusätzlich ab.
Diese zweite Aufhängung muss auf Grundlage der aktuellsten Arbeitsschutzbestimmungen ausreichend
dimensioniert und so angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation
herabfallen kann. Für die Befestigung eines Fangseils muss zuerst die beigelegte Öse am Gerät montiert
werden. Hängen Sie das Schnellverschlussglied in die Öse ein. Führen Sie das Sicherungsseil über die
Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied
ein und ziehen Sie die Sicherungsmutter gut fest. Befestigen Sie das Sicherungsseil so, dass der
Fallweg des Geräts nicht mehr als 20 cm betragen kann.
5 Beachten Sie bitte bei der vertikalen Installation im Trussing, dass der Omega-Halter immer parallel zum
Trussing verläuft.
6 Nach der ontage muss das Gerät regelmäßig gewartet und überprüft werden, um mögliche Korrosion,
Verformung und Lockerung zu vermeiden.
1
2
3
4

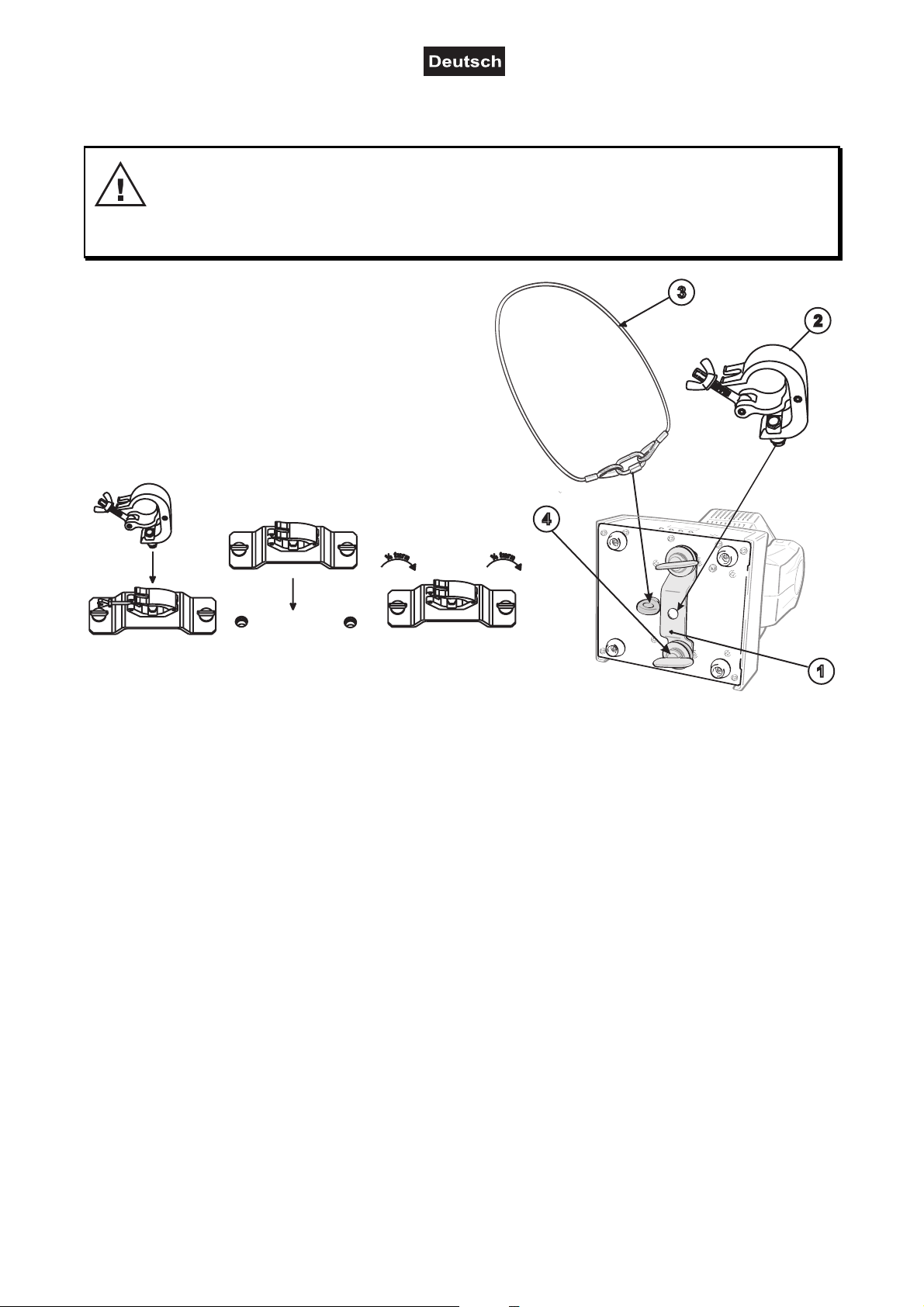

(1) Omega-Halter
(2) Haken
(3) Sicherheitsfangseil
(4) Schnellverschluss

00127139, Version 1.0
9/28
ANSCHLÜSSE
Anschluss an den DMX51 -Controller / Verbindung Gerät – Gerät
Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die
Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt die Bedienungs-
anleitung des verwendeten Controllers beachten.
DMX51 -Ansteuerung
Für die Ansteuerung des Geräts per D X512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu
über 3-polige XLR-Anschlüsse.
1 Verbinden Sie den Ausgang Ihres Controllers mit dem D X-Eingang D X IN des Geräts über ein D X-
Kabel.
2 Verbinden Sie den D X-Ausgang D X OUT des Geräts mit dem D X-Eingang des nächsten Geräts in
der Kette. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Geräts bis alle Geräte
angeschlossen sind.
3 Am letzten Gerät muss die D X-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu
wird ein XLR-Stecker in den D X-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) und
Signal (+) ein 120-Ω-Widerstand eingelötet ist.
4 Ab einer Kabellänge von 300 m oder nach 32 angeschlossenen D X-Geräten sollte das Signal mit Hilfe
eines D X-Aufholverstärkers verstärkt werden, um eine fehlerfreie Datenübertragung zu gewährleisten.
Belegung der XLR-Verbindung:
Drahtlose DMX-Übertragung mit QuickDMX
Das Gerät verfügt über einen weiteren D X-Eingang für einen QuickD X-Empfänger (separat erhältliches
Zubehör). Über diesen Anschluss lässt sich ein D X-Steuersignal drahtlos auf das Gerät übertragen. Der
Anschluss ist als USB-Buchse ausgeführt, die die benötigte Betriebsspannung von 5 V für den Empfänger
zur Verfügung stellt. Durch den Einsatz der QuickD X-Funkstrecke entfällt die aufwändige Verkabelung
zwischen dem D X-Lichtsteuergerät und dem Gerät.
Belegung der USB-Buchse:
Gerät 1
Startadresse 1
Gerät 2
Startadresse 16
Gerät 3
Startadresse 31
DMX-Controller
Program
Chase32 Step100

00127139, Version 1.0
10/28
Anschluss ans Netz
Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt.
1 Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete
Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet.
2 Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose.
3 Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort
verwenden Sie eine schaltbare Steckdose.
Standalone-Betrieb
Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den LED T H-
W36 vom Controller und rufen Sie das vorprogrammierte Programm auf. Bitte beachten Sie weitere
Hinweise unter Menüstruktur.
Master/Slave-Betrieb
Im aster/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem aster-Gerät
gesteuert werden.
An der Rückseite des Gerätes befindet sich eine XLR-Einbaubuchse (D X Out) und ein XLR-Einbaustecker
(D X In), über die sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
aster-Gerät und steuert alle weiteren Slave-Geräte, die über ein D X-Kabel mit dem aster-Gerät
verbunden werden. Stecken Sie das D X-Kabel in die D X OUT-Buchse und verbinden Sie es mit dem
D X IN-Stecker des nächsten Gerätes.
Stellen Sie beim aster-Gerät den gewünschten aster- odus „Auto“ oder „Soun” ein. Stellen Sie bei allen
Slave-Geräten den gewünschten Slave- odus „SL 1“ oder „SL 2“ ein. Bitte beachten Sie weitere Hinweise
unter Menüstruktur.
BEDIENUNG
Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte
Betriebsart. Nehmen Sie nun die notwendigen enüeinstellungen für die jeweilige Betriebsart mit den
Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert.
Das Gerät kann entweder im Standalone- odus über das Bedienfeld oder im D X-gesteuerten odus über
einen handelsüblichen D X-Controller betrieben werden.

00127139, Version 1.0
11/28
Menüstruktur
Drücken Sie die enu-Taste, so dass sich das Display einschaltet. Durch Drücken der enu-Taste können
Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten enüpunktes drücken Sie die Enter-Taste.
Durch Drücken der Up/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung
durch Drücken der Enter-Taste. Der jeweilige odus kann durch die enu-Taste verlassen werden. Die
jeweiligen Funktionen werden im Folgenden beschrieben.
Modus Anzeige Funktion
DMX-Betrieb Addr A001 ~ A512 Startadresse
Master-/Slave-Modus SLnd
SL 1 Slave- odus 1
Synchrone Bewegung
SL 2 Slave- odus 2
Asynchrone Bewegung
Auto Automatikbetrieb
Soun usiksteuerung
Automatikbetrieb SHnd
SH 0 Programm 0
SH 1 Programm 1
SH 2 Programm 2
SH 3 Programm 3
Mikrofonempfindlichkeit
für die Musiksteuerung SEnS 0-100 ikrofonempfindlichkeit
niedrig > hoch
Kein DMX-Signal bLnd
blAC Blackout
Auto Automatikbetrieb
Soun usiksteuerung
HLod Halten
Display-Beleuchtung LEd on Display an
oFF Display aus
Display-Darstellung dISP No Display-Umkehrung um 180°
Yes Normale Display-Darstellung
PAN-Bewegung rPAn No Normale PAN-Bewegung
Yes Invertierte PAN-Bewegung
TILT-Bewegung rTIL No Normale TILT-Bewegung
Yes Invertierte TILT-Bewegung
Reset rESt No Kein Reset
Yes Reset

00127139, Version 1.0
12/28
DMX-Betrieb
DMX-Startadresse einstellen
Für den Betrieb über einen Controller mit D X512-Protokoll verfügt das Gerät über 15 Steuerkanäle. Damit
das Gerät vom Controller angesteuert werden kann, muss außerdem die D X-Startadresse eingestellt
werden. Die Startadresse ist abhängig von Ihrem D X-Controller. Lesen Sie hierzu die Dokumentation des
Geräts.
1 Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Addr anzeigt. Bestätigen Sie mit der
Taste ENTER.
2 Das enü für die D X-Startadresse wird aufgerufen: A***.
3 Stellen Sie die Adresse mit den Tasten UP und DOWN ein. Bestätigen Sie mit der Taste ENTER.
4 Beim Empfang von D X-Steuersignalen blinkt ein Punkt im Display.
Hinweis: Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen,
damit das Gerät korrekt und unabhängig von anderen Geräten in der D X-Verbindung funktioniert. Werden
mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron.
Funktionen im DMX-Betrieb
Kanal Wert Eigenschaft
1
Horizontale Bewegung (PAN)
0 255 Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN).
Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255,
128- itte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden.
2
PAN-Bewegung mit 16 Bit-Auflösung
0 255 Feinindizierung
3
Vertikale Bewegung (TILT)
0 255 Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT).
Allmähliches Einstellen des Kopfes bei langsamen Schieben des Reglers (0-255,
128- itte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden.
4
TILT-Bewegung mit 16 Bit-Auflösung
0 255 Feinindizierung
5
Geschwindigkeit PAN-/TILT-Bewegung
0 255 Abnehmende Geschwindigkeit
6
Dimmerintensität
0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %
7
Strobe
0 3 Keine Funktion
4 95 Strobe-Effekt mit zunehmender Geschwindigkeit
96 176 Strobe-Effekt über Zufallsgenerator
177 255 Puls-Effekt mit zunehmender Geschwindigkeit
8
Rot
0 255 Allmähliche Einstellung der Intensität von 0 bis 100 %
9
Grün
0 255 Allmähliche Einstellung der Intensität von 0 bis 100 %
10
Blau
0 255 Allmähliche Einstellung der Intensität von 0 bis 100 %
11
Weiß
0 255 Allmähliche Einstellung der Intensität von 0 bis 100 %

00127139, Version 1.0
13/28
12
Zoom
0 255 Allmähliche Einstellung von 25° bis 6°
13
Internes Farbprogramm - Automatikbetrieb und Musiksteuerung
0 15 Keine Funktion
16 128 Automatikbetrieb
129 255 usiksteuerung
14
Geschwindigkeit/Empfindlichkeit internes Farbprogramm
0 255 Abnehmende Geschwindigkeit/
Zunehmende ikrofonempfindlichkeit
15
Bewegungs-Makros, Reset
0 20 Keine Funktion
21 100 Bewegungs- akro, PAN
101 200 Bewegungs- akro, TILT
201 249 Bewegungs- akro, PAN + TILT
250 250 Keine Funktion
251 255 Reset

00127139, Version 1.0
14/28
REINIGUNG UND WARTUNG
Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt
werden. Insbesondere die Linsen sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt
werden kann.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen.
2 Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. Verwenden Sie auf keinen
Fall Alkohol oder irgendwelche Lösungsmittel, da sonst die Gehäuseoberflächen beschädigt werden
könnten. Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das Gerät.
3 Das Gerät muss trocken sein, bevor Sie es wieder einschalten.
Im Geräteinneren befinden sich keine zu wartenden Teile. Öffnen Sie das Gehäuse nicht. Unternehmen Sie
keine Reparaturversuche, da dies ein Sicherheitsrisiko darstellt. Wartungs- und Servicearbeiten sind
ausschließlich dem autorisierten Fachhandel vorbehalten.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch
weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
Sicherungswechsel
Wenn die Feinsicherung des Geräts defekt ist, ersetzen Sie diese durch eine Sicherung gleichen Typs.
1 Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen.
2 Öffnen Sie den Sicherungshalter am Netzanschluss mit einem passenden Schraubendreher.
3 Entfernen Sie die defekte Sicherung aus dem Sicherungshalter und setzen Sie die neue Sicherung ein.
4 Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Danach kann das Gerät wieder mit dem Netz
verbunden werden.
UMWELTSCHUTZ
Informationen zur Entsorgung
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur
umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol
gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen
wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde. Entnehmen Sie
evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt.
Als Endverbraucher sind Sie durch die Batterieverordnung gesetzlich zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet. Die Entsorgung über den Hausmüll ist verboten.
Verbrauchte Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde und
überall, wo Batterien verkauft werden, abgeben. it der Verwertung von Altgeräten und der
ordnungsgemäßen Entsorgung von Batterien und Akkus leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.

00127139, Version 1.0
15/28
TECHNISCHE DATEN
Spannungsversorgung: 100-240 V AC, 50/60 Hz
Gesamtanschlusswert: 65 W
Schutzart: IP20
Stromanschluss: Stromeinspeisung P-Con (blau), Einbauversion
Stromanschlusskabel mit Schutzkontakt (mitgeliefert)
LED: 4 x high-power 9 W 4in1 QCL RGBW (homogene Farbmischung)
ax. Kippbewegung TILT: Exakte Positionierung (16-Bit-Auflösung) 220°
ax. Schwenkbewegung PAN: Exakte Positionierung (16-Bit-Auflösung) 540°
Ausstattung: Zoom motorisch
Sicherung: T 1,5 A, 250 V
D X-Kanäle: 15
D X-Eingang: 3-pol XLR ( ) Einbauversion
D X-Ausgang: 3-pol XLR (W) Einbauversion
Lüfter: Ja
Ansteuerung:
Stand-alone
D X
QuickD X über USB (optional)
aster/Slave Funktion
usiksteuerung
Abstrahlwinkel: 6 - 25°
Gehäusefarbe: Schwarz
Breite: 15,5 cm
Höhe: 25,5 cm
Tiefe: 14,5 cm
Gewicht: 2,5 kg
Zubehör
EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856
EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310
EUROLITE D X Kabel XLR 3pol 3m sw Best.-Nr. 3022785H
PSSO D X Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810
EUROLITE Omega-Bügel 37 Best.-Nr. 51786551
EUROLITE QuickD X USB Funksender/Empfänger Best.-Nr. 70064704
EUROLITE P-Con Netzkabel 3x1 1,2m Best.-Nr. 30235010
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
27.11.2019 ©

00127139, Version 1.0
16/28
USER MANUAL
LED TMH-W36
Moving Head Zoom Wash
DANGER! Electric shock caused by short-circuit
Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric
shock when touching the wires. Never open the housing. Keep the device away from rain and
moisture.
Please read these instructions carefully before using the product. They contain important
information for the correct use of the product.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen one of our products. If you follow the instructions given in this manual, we are
sure that you will enjoy this device for a long period of time.
Product features
Washlight with 4 intense 9 W LEDs (4in1) and motorized zoom
• 4 high-power 9 W RGBW LEDs (4in1)
• Positioning within 540° PAN and 220° TILT
• Stepless RGBW color mixture
• Built-in auto and music show programs
• otion macros
• Strobe effect with variable speed
• Strobe effect by random generator
• Dimmer
• otorized zoom with 6-25° beam angle
• Supports QuickD X - the wireless D X-system from Eurolite
• Built-in phantom-powered USB port for QuickD X receivers (accessories)
• Sound-control via built-in microphone with adjustable microphone sensitivity
• Exact positioning via 16 bit PAN/TILT movement resolution
• Fan-cooled
• Auto, music, master/slave and D X mode
• Control board with 4-digit LED display for adjusting the D X-starting address, PAN/TILT Reverse,
Program, Reset
• Switch-mode power supply for operation between 100 and 240 volts
• Additional rubber feet when the spot shall be positioned on the floor

00127139, Version 1.0
17/28
SAFET INSTRUCTIONS
WARNING!
Please read the safety warnings carefully and only use the product as described in this manual to
avoid accidental injury or damage.
Intended use
• This device is an LED moving-head lighting effect for creating decorative effects. This device is designed
for professional use in the field of event technology, e.g. on stage. It is not suitable for household lighting.
• Only use the device according to the instructions given herein. Damages due to failure to follow these
operating instructions will void the warranty! We do not assume any liability for any resulting damage.
• We do not assume any liability for material and personal damage caused by improper use or non-
compliance with the safety instructions. In such cases, the warranty/guarantee will be null and void.
• Unauthorized rebuilds or modifications of the device are not permitted for reasons of safety and render the
warranty invalid.
Danger due to electricity
• The device is suitable for indoor use only. Do not use it outdoors. Never expose it to rain or moisture. Do
not store it in rooms exposed to moisture.
• To reduce the risk of electric shock, do not open any part of the device. There are no serviceable parts
inside the device.
• Only connect the device to a properly installed mains outlet. The outlet must be protected by residual
current breaker (RCD). The voltage and frequency must exactly be the same as stated on the device. If the
mains cable is equipped with an earthing contact, then it must be connected to an outlet with a protective
ground. Never deactivate the protective ground of a mains cable. Failure to do so could possibly injure the
user.
• The mains outlet must be easily accessible so that you can unplug the device quickly if need be.
• Never touch the mains plug with wet or damp hands. There is the risk of potentially fatal electric shock.
• The mains cable must not be bent or squeezed. Keep it away from hot surfaces or sharp edges.
• Never pull the mains cable to disconnect the mains plug from the mains outlet, always seize the plug.
• Unplug the device during lightning storms, when unused for long periods of time or before cleaning.
• Do not expose the device to any high temperatures, direct sunlight, dripping or splashing water, strong
vibrations or heavy mechanical stress.
• Do not place any objects filled with liquids on the device.
• Do not place any open sources of fire, such as burning candles, on or directly next to the device.
• ake sure that objects cannot fall into the device, in particular metal parts.
• Only have repairs to the device or its mains cable carried out by qualified service personnel. Repairs are
required when the device or the mains cable is visibly damaged, liquid has been spilled or objects have
fallen into the device; when the device has been exposed to rain or moisture, has been dropped or
malfunctions occur.
• Cleaning of the device is limited to the surface. ake sure that moisture does not come into contact with
any areas of the terminal connections or mains voltage control parts. Only wipe off the product with a soft
lint-free and moistened cloth. Never use solvents or aggressive detergents.
Danger to children and people with restricted abilities
• This product is not a toy. Keep it out of the reach of children and pets. Do not leave packaging material
lying around carelessly. Never leave this device running unattended.
• This device may be used only by persons with sufficient physical, sensorial, and intellectual abilities and
having corresponding knowledge and experience. Other persons may use this device only if they are
supervised or instructed by a person who is responsible for their safety.

00127139, Version 1.0
18/28
- - -m
Warning – risk of burns and fire
• The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this
temperature range.
• The housing temperature (Tc) can be up to 55°C during use. Avoid contact by persons and materials.
• Do not illuminate surfaces within 10 cm of the device. This value is indicated on the device by the
symbol.
• Do not use the device near highly flammable materials. Always place the device at a location where
sufficient air circulation is ensured. Leave 50 cm of free space around the device. Never cover the air vents
of the housing.
Warning – risk of injuries
• Do not look directly at the light source. Persons with light-sensitive epilepsy may suffer from epileptic
seizures or fall unconscious.
• ake sure that the product is set up or installed safely and expertly and prevented from falling down.
Comply with the standards and rules that apply in your country, in particular EN 60598-2-17.
• If you lack the qualification, do not attempt the installation yourself, but instead use a professional installer.
Improper installation can result in bodily injury and or damage to property.
• The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions.
• For overhead use, always secure the device with a secondary safety attachment such as a safety bond or
safety net.
• ake sure that the area below the installation place is blocked when rigging, derigging or servicing the
device.
• For commercial use the country-specific accident prevention regulations of the government safety
organization for electrical facilities must be complied with at all times.
Caution – material damage
• This device must not be connected to the mains voltage by means of a dimmer.
• Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
• Never switch the device on and off in short intervals. This will considerably reduce the service life of the
device.
• If the device has been exposed to drastic temperature fluctuation, do not switch it on immediately. The
resulting condensation may destroy the device. Allow the device to reach room temperature before
connecting it. Wait until the condensation has evaporated.
• Please use the original packaging to protect the device against vibration, dust and moisture during
transportation or storage.
• If a serial number label is affixed to the device, do not remove the label as this would make the guarantee
void.
• Never lift the fixture by holding it at the projector-head, as the mechanics may be damaged.

00127139, Version 1.0
19/28
DESCRIPTION OF THE DEVICE
(1) Projector head
(2) Lens/LED
(3) Yoke
(4) Base
(5) Rubber foot
(6) LED display
(7) enu button
(8) Up button
(9) Down button
(10) Enter button
(11) icrophone
(12) Fuseholder
(13) USB port for QuickD X receiver
(14) Power input
(15) D X input
(16) D X output
(17) Ventilation grille
15 16 1712 13 14
1
2
3
4
11105 6 7 8 9

00127139, Version 1.0
20/28
INSTALLATION
WARNING! Risk of injury caused by falling objects
Devices in overhead installations may cause severe injuries when crashing down. ake sure
that the device is installed securely and cannot fall down. The installation must be carried out by
a specialist who is familiar with the hazards and the relevant regulations.
The device may be placed on the floor or fastened to a truss or similar rigging structure. The device must
never be fixed swinging freely in the room.
1 The rigging structure must support at least 10 times the weight of all fixtures to be installed on it.
2 Block access below the work area and work from a stable platform when installing the device.
3 Use rigging hardware that is compatible with the structure and capable of bearing the weight of the
device. Please refer to the “Accessories” section for a list of suitable rigging hardware and follow the
instructions mentioned at the bottom of the base. Screw one clamp via a 10 screw and self-locking nut
onto the Omega-holder. Insert the two quick-lock fasteners of the Omega-holder into the respective holes
on the bottom of the device. Tighten the quick-lock fasteners fully clockwise.
4 Secure the device with a safety bond or other secondary attachment. This secondary safety attachment
must be sufficiently dimensioned in accordance with the latest industrial safety regulations and
constructed in a way that no part of the installation can fall down if the main attachment fails. For the
attachment of a safety bond, the supplied eyelet must first be mounted on the device. Install the safety
bond by inserting the quick link in the eyelet on the bottom of the base. Pull the safety bond over the
trussing system etc. Insert the end in the quick link and tighten the fixation screw. Fasten the safety bond
in such a way that, in the event of a fall, the maximum drop distance of the device will not exceed 20 cm.
5 ake sure that the Omega-holder is always in line with the truss structure when installing the device
vertically.
6 After installation, the device requires inspections periodically to prevent the possibility of rot, deformation
and looseness.
1
2
3
4
(1) Omega-holders
(2) Clamp
(3) Safety-rope
(4) Quick-lock fastener
