Evans G85mg1400kae User manual

G85MG1400KAE

GENERADORES

MANUAL DE PROPIETARIO

ANTES DE USAR SU EQUIPO LEA SU MANUAL DE PROPIETARIO

COD. 70081454

ver. 1016

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

2

SPECIFICATIONS

SAFETY AND OPERATION RULES

1

2

3

4

5

6

7

9

8

10

11

12

Read carefully and understand this manual before

operating this product. Read and understand the engine

manual prior to operation. Follow all warnings and

instructions.

Know your equipment. Consider the applications,

limitations and the potential specific hazards to your

equipment.

Equipment must be placed on a firm supporting

surface.

Load must be kept within ratings declared on the

generator nameplate. Overloading will damage the

equipment or shorten its life.

Engine not to be run at excessive speeds. To operate

an engine at excessive speeds increases the hazard

of personal injury. Do not tamper with parts which may

increase or decrease the governed speed.

To prevent accidental starting, always remove the spark

plug or cable from the spark before maintaining the

generator or engine.

Units with broken or missing parts, or without protective

housing or covers, should never be operated. Contact

your service center for replacement parts.

SAFETY INFORMATION

DANGER indicates a

potentially hazardous situation

which, if not avoided, WILL

result in death or serious injury.

WARNING indicates a

potentially hazardous situation

which if not avoided could result

in death or serious injury.

CAUTION indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderate personal injury, or

property damage.

DANGER WARNING CAUTION

Units should not be operated or stored in wet or damp

conditions or highly conductive locations such as

metal decking and steel work.

Keep the generator clean and free of oil and other

foreign matter.

Extension cords, power cords, and all electrical

equipment must be in good conditions. Never operate

electrical equipment with damaged or defective cords.

Store the generator in a well ventilated area with

the fuel tank empty. Fuel shall not be stored near

the generator.

Your generator should never be operated under these

conditions:

• Uncontrolled change in engine speed.

• Loss of electrical power on outlets

• Supplied equipment overheated.

• Sparking

• Damaged receptacles

• Engine starting failure

• Excessive vibration

• Flame or smoke.

• Enclosed compartment.

• Rain or inclement weather. Do not let the generator

get wet when operating.

ITEM SPECIFICATIONS G85MG1400KAE

GENERATORENGINE

MATERIAL

OVERALL DIMENSIONS (L x W x H)

SUGGESTED OIL

Alternator type

Frequency

Maximum power

Continuous rated power

Voltage

Rated current

Power factor

Overload/ Short circuit Protection

Type

Model

Rated Power

Displacement

Muffler

Noise level (7m)

Emissions control

Gasoline tank capacity

Start

Running time: 50% Load

Brushless, Self-excited, 2 poles, single phase

60 Hz

8.5 kW

6.5 kW

120 / 240 V

56 A @ 120 VAC / 28 A @ 240 VAC

1

30 Amps thermal breaker (2)

Gasoline, 4 stroke, air cooled, overhead valves

Kohler®: CH440

14 HP @ 3600 RPM

429 cc

Low profile

77 dB @ 7m

EPA 2013 - Nonroad engines

6.6 Gal (25L)

Remote/ Electric / Manual Start

8.0 Hours

1” squared steel tubing

28.35” (L) x 23.23” x 27.95” (H)

SAE 10W-30

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 3

13

15

16

17

18

19

20

21

22

23

24

14

DANGER-CARBON MONOXIDE HAZARD;

the engine exhaust contains carbon monoxide,a

poisonous odorless, invisible gas which, if

breathed, may cause death or serious personal

injury. If you start to feel sick, dizzy or weak while using

the generator, shut it off and get to fresh air right away;

you may have carbon monoxide poisoning.

b. Provide good ventilation for cooling.Adequate air flow

and ambient temperature are important for air cooled

units. Ambient temperature should not exceed 104ºF

ambient (40ºC).

c. Refuel the generator in a well lighted area. Avoid fuel

spills and never refuel while the generator is running.

Allow engine to cool for two minutes prior to refueling.

d. Do not refuel near open flames, pilot lights, or

sparking electrical equipment such power tools, welders

or grinders.

e. The muffler and air filter must be installed and

permanently kept in good condition as they function as

flame arrest if backfiring occurs.

f. Do not smoke near the generator.

Ensure that the generator is properly grounded (see

Grounding the Generator section in this manual).

Do not wear loose clothing, jewelry, or anything

that may fall into the alternator or other rotating

parts.

Unit must reach operating speed before electrical loads

are connected. Disconnect loads before turning off the

engine.

To prevent surging that may possibly damage the

equipment do not allow engine to run out of fuel when

electrical loads are applied.

When powering solid state equipment, a power line

conditioner should be used to prevent possible damage

to the equipment.

Do not stick anything through ventilating slots, even

when the generator is not operating. This can damage

the generator or cause personal injury.

Before transporting the generator in a vehicle, drain all

fuel to prevent leakage that may occur.

Use proper lifting techniques when transporting the

generator from site to site. Improper lifting techniques

may result in personal injury.

NOISE CAUTIONS

CONTINUOUS POWER DE-RATING /

UP-RATING

The generator can produce high noise levels. Prolonged

exposure to noise levels above 85 dBA is a hazard to

hearing. Always wear ear protection when operating or

working around the generator when it is running.

Check the fuel system periodically for leaks or signs of

deterioration, such as chafed or spongy hose, loose or

missing clamps, or damaged tank or cap. All defects

should be corrected before operation.

The generator should be operated serviced,

and refueled under the follow conditions:

a. Start and run the generator outdoors. Do not run the

generator in an enclosed area, even if doors or windows

are open; avoid areas where vapors may be trapped,

such as pits, garages, cellars, excavations, etc.

DEFINING TOTAL WATTAGE

1

2

3

4

5

6

In order to prevent overloading and possible damage

to your generator it is necessary to know total wattage

of the connected load. To determine which load and or

appliances your generator can run follow these steps.

Check wattage requirements by referring to the load

nameplate or by calculating it (multiply amps x volts = watts).

You can get help for calculation using the Table 1

Totalize the watts required for all the loads intended to

be connected to the generator.

Motorized appliances or tools require more than their

rated wattage for start up.

NOTE: Consider 2 ½ to 4 times the listed wattage for

starting of equipment powered by electric motors.

The generator’s rated watts should match or exceed

the total number of watts required for the equipment

you want to run.

The altitude and temperature at which the generator

operates can modify the generator ratings. Use the

Table2 to calculate the generator ratings, apply the

specified de-rating percentages when operation

conditions are above 68 ºF ambient temperature and/or

the altitude above sea level is major than 1000 ft.

Always connect the heaviest load to the generator first,

and then add other items one at a time.

To avoid burns, do not touch engine muffler or other

engine or generator surfaces which became hot during

operation.

Do not alter or modify the heat shield.

7

The generator rated capacity is designed to deliver electrical

power when operating at the field decreases due mainly to

a couple of factors which are operation to an altitude and

ambient temperature above those of design, but also due to

poor engine conditions, fuel octane level and maintenance.

On the other hand, that capacity is increased under operation

conditions of not continuous load supplied by the generator.

Table 2 shows the predictable percentage to decrease/

increase the designed rated capacity to deliver electrical

power by a generator when operating at the field.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

4

INSTALLATION

1

2

3

4

5

WARNING

WARNING : To avoid possible personal injury

or equipment damage, a qualified electrician

or an authorized service representative

should perform installation and all service.

Under no circumstances should an unqualified

person attempt to wire into utility circuit.

Give the generator at least two feet of space from

any nearby wall to dissipate heat.

WARNING

WARNING : To avoid back feeding into

utility system, isolation of the residence

electrical system is required. Before

temporary connection of a generator to

the residence electrical system turn off the main

switch. Before making permanent connections a

double throw transfer switch must be installed.

To avoid electrocution or property damage, only

a trained electrician should connect generator

to residence electrical system. California law

requires isolation of the residence electrical

system before connecting generator to residence

electrical system.

A power line conditioner should be used when running

one or more of the following solid state items:

• Garage door openers.

• Kitchen appliances with digital displays.

• Televisions.

• Stereos.

• Personal computers.

• Quartz clocks.

• Copy machines

• Telephone equipment

Other solid state equipment may require a power line

conditioner, for more information contact customer

service.

To avoid back feeding into utility systems, isolation of

the residence electrical system is required.

Before temporary connection of the generator to the

residence system, turn off the main service disconnecting

device.

If your generator is to be used as a standby power source

in case of utility power failure, it should be installed by a

qualified electrician and in compliance with all applicable

local electrical codes.

Proper use requires that a double throw transfer switch

be installed by a qualified electrician so that the building’s

electrical circuits may be safely switched between utility

power and the generator output; thereby preventing feed

back into the utility electrical system.

OPERATION VOLTAGE

CAUTION

C A U T I O N : Operating voltage and frequency

requirements of all electronic equipment should

be checked prior to plugging them into this

generator. Damage may result if the equipment

is not designed to operate within +/- 10% of voltage

and +/- 3 Hz of the rated values marked in the

generator nameplate. To avoid damage, always have

an additional no solid state load plugged into the

generator if only solid state equipment (such as a

television set) is used. A power line conditioner is

recommended for some solid state applications.

NOTES:

Continuous Service Power Rating. Continuous rated power,

continuous power or simply rated power, is the amount of

wattage the generator can supply on a continuous basis. It

is frequently said that continuous power is the real power

the generator can supply continuously under determined

conditions. Continuous service means operation for periods

of a few hours at a time, not 24 hours a day for days. It also

implies to supply a unity PF load (resistive only load), with an

ambient temperature less or equal to 68 ºF (20º C) and an

altitude less or equal to 1000 ft (300 m) above sea level. This

type of service is also called S1 Service.

Standby Service Power Rating. Or standby power, is the

amount of wattage the generator can supply operating with an

overload of 10% above the Continuous Service Power Rating.

Generator shall be capable to operate under standby service

conditions for periods of around 1 hour at a time. This type of

service is also called S2 Service.

Maximum Power Service Rating. Or maximum power, is the

amount of wattage the generator can supply operating with an

overload of 15% - 20% above the Continuous Service Power

Rating. Generator shall be capable to operate at a maximum

power service conditions for periods of up to 5-10 min every

hour. This type of service is considered the service adequate for

motor starting of motors of standard or low starting torque (no

letter code or letter code A as defined by the National Electrical

Code). Most of generator manufacturers restrict the extra-power

demand for starting electrical motors the generator can support

to this maximum. Some manufacturers call this Maximum

Power Service Rating as Running Power, these names are

synonyms. This type of service is also called S6 Service.

Maximum Service Power Rating shall not be confused with

Surge Service Power Rating which is a higher one and

equal to 2 – 2.5 times the Continuous Service Power Rating.

Generator shall be capable to operate under surge power

service conditions for periods of 10 s max. every hour. This

type of service is considered the service adequate for motor

starting of motors of heavy or high starting torque, i.e. a high

surge power service rating ensures that induction motors that

have a high starting current requirement can be started.

Always follow local codes and regulations that apply to

the installation of any item that concerns this product.

1. NFPA 70 – National Electrical Code.

2. NFPA 37 – Standard for Installation and Use of

Stationary Combustible Engines.

3. Agricultural Wiring handbook of Farm Standby Electric

Power.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 5

BEFORE OPERATION

1

2

3

WARNING

WARNING: do not use a pipe carrying

combustible material as the ground source.

Generator Ground Terminal

GROUNDING THE GENERATOR

The National Electric Code requires that this product

be properly connected to appropriate earth ground to

help prevention of electric shock. A ground terminal

connected to the frame of the generator has been

provided for this purpose. Connect a heavy gauge (12

AWG min.) bare copper cable between the ground lug

attached to the generator frame (identified with a label

with the ground symbol- see figure below) and a cooper

rod drawn 1 meter into the ground which should provide

a suitable ground connection. However, consult with

a local electrician to insure that local codes are being

adhered to.

ELECTRIC EXTENSIONS OR CORDS

All generator loads will be connected from the control

panel with extensions or cords with 3-prong grounded

plug for connection to120 volts outlet and 4-prong

grounded plug for connection to 120/240 volts outlets.

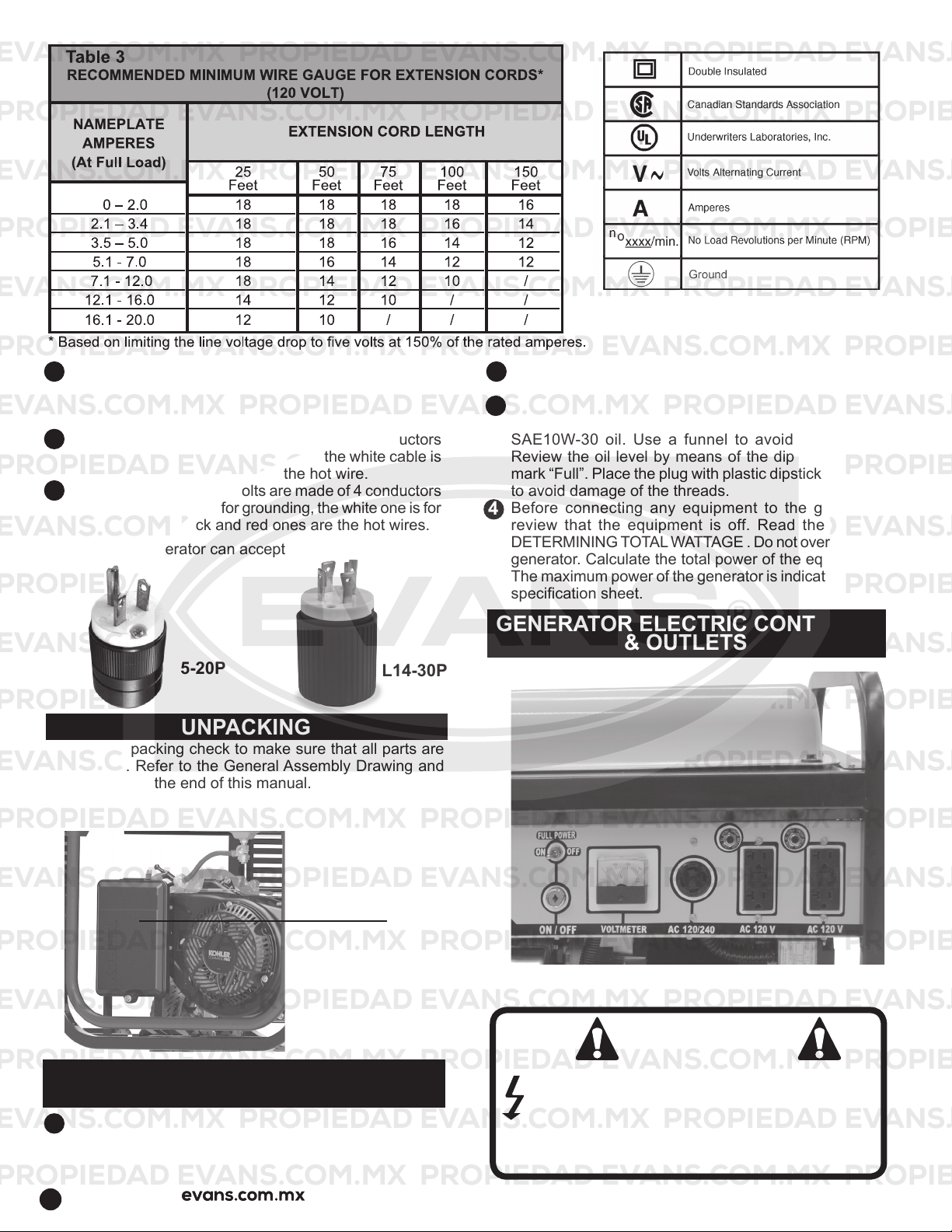

See Table 3 for selection of the minimum cable gauge

of extensions or cords in agreement with the loads

requirements.

When the load increases a cable extension of greater

size must be used. Using extensions of inadequate size

can result in serious problems with the voltage, reducing

the electric energy applied to the tools and causing

damage on them.

As far as smaller is the number of the wire gauge ,greater

is the conduction ampacity, for example, a gauge 14

wire can carry a current higher than that a gauge 16

wire can.

When several extensions are connected it is a must to

review that each extension is of the minimum gauge

required.

1

2

3

4

5

Connect a bare # 12 AWG

copper cable from the

ground terminal to an earth

grounding point

4

CAUTION

Do not overfill the tank. Keep maximum

fuel level ¼ inch below the top of the tank.

This will allow fuel expansion during warm

weather, and so, avoid spillage.

LUBRICATION

DO NOT attempt to start the engine without filling the

engine crankcase with the proper amount and type of

oil. Use SAE 10W-30 oil.

Your generator has been shipped from the factory

without oil in the engine crankcase. Operating the unit

without oil may damage the engine and will be cause of

warranty loss.

Fill the engine according to the engine manual. In this

engine the plastic plug of the engine crankcase is the oil

fill and check plug.Fill with oil and check the level using

the marks in the dipstick.

LOW OIL SENSOR

The engine is equipped with an oil sensor. If the oil level

becomes lower than required, the sensor will activate

a warning device and stop the engine (see the

accompanying engine manual for more information).

If the generator turns off and the oil level is within

specifications, check that the generator is not placed at

an angle that forces the oil level to change. Place the

generator on an even surface to correct this problem.

If the engine does not start, the oil level could not be

enough to shut off the automatic “low oil” switch. Make

sure the dipstick indicates the correct level.

Fuel tank Valve

Choke

OFF - ON

Choke position for starting engine

FUEL

Fill the tank with unleaded fuel, clean and new. You can

use regular-grade fuel as long as it has a high octane

value (at least 85 octane). Always use a fuel additive.

A fuel additive will minimize the development of fuel

gum deposits during storage. The fuel additive can be

added to the fuel into the gas tank or put together to the

fuel in a storage container. The fuel and engine smoke

are flammable and potentially explosive. Use a suitable

procedure to store and handle fuel. Always have an ABC

fire extinguisher nearby.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

6

GENERATOR ELECTRIC CONTROLS

& OUTLETS

WARNING

WARNING: If the Generator will be used to

backup utility power during power outages, the

utility power input must be isolated. Refer to the

Electric Generator Safety Precautions.

These connections must only be made by a licensed

electrician.

UNPACKING

GENERATOR SET UP AND CABLE

CONNECTIONS

1

2

3

4

When unpacking check to make sure that all parts are

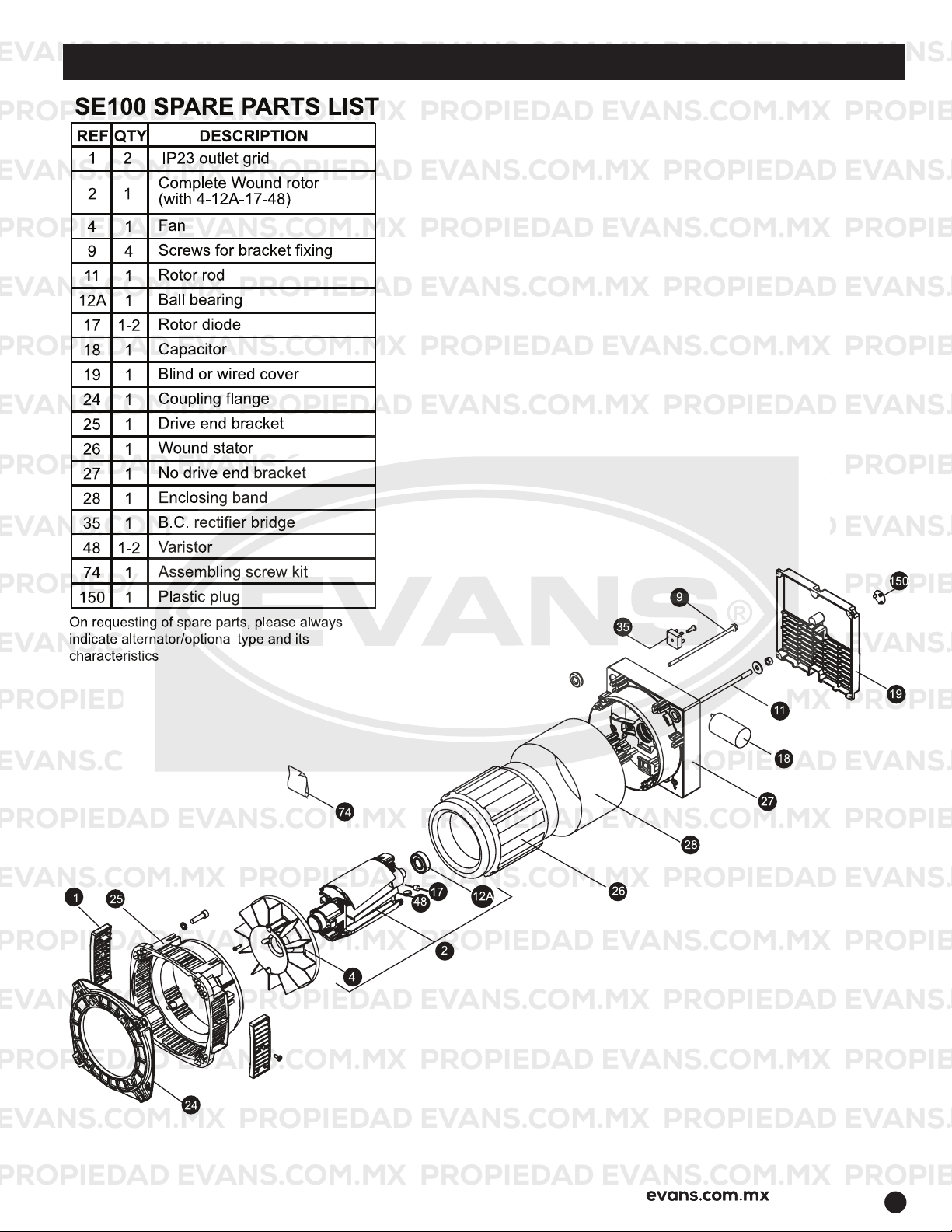

included. Refer to the General Assembly Drawing and

Parts List at the end of this manual.

If any parts are missing or broken, please call our

distributor.

Place the generator outdoors where it will be used.

Location must provide a flat surface for generator placing

and shall be far from flamables materials. Do not allow

the generator to get wet.

Air filter

6

7

8

If you need to use an extension with outlets to connect

more than one electric tool, sum the amperes marked in

the nameplates of each tool to determine the minimum

cord gauge you need to use.

The extensions for 120 volts are made of 3 conductors

where the green one is for grounding, the white cable is

for neutral and the black one is the hot wire.

The extensions 120/240 volts are made of 4 conductors

where the green one is for grounding, the white one is for

neutral and the black and red ones are the hot wires.

Fill the fuel tank outdoors up to 6.0 gallon of gasoline,

do not fill the tank up to the top of it.

After removing the plug with dipstick located in one

side of the engine, fill with 1.1 liters of oil. Fill with

SAE10W-30 oil. Use a funnel to avoid oil spillage.

Review the oil level by means of the dipstick, it must

mark “Full”. Place the plug with plastic dipstick carefully

to avoid damage of the threads.

Before connecting any equipment to the generator

review that the equipment is off. Read the section

DETERMINING TOTAL WATTAGE . Do not overload the

generator. Calculate the total power of the equipment.

The maximum power of the generator is indicated in the

specification sheet.

5-20P L14-30P

Plugs that generator can accept

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 7

STARTING THE GENERATOR

CAUTION

CAUTION: This product contains, or produces

chemistries when it is used, which are declared

by the California state applicable laws as

potential cause of cancer, severe defects of

birth or other damages to the health of persons. (California

Health & Safety Code Section 25249,5 et seq.).

STARTING THE UNIT

PRE-START PREPARATION

WARNING

WARNING: This generator must not be

operated without heat shield installed in

factory. Failure to comply may cause the

fuel tank to overheat and result in personal

injury from fire.

WARNING

WARNING: Gasoline is very dangerous.

Serious injury or death may result from fire

caused by gasoline contacting hot surfaces.

1. Do not fill the fuel tank with the engine

running.

2. Turn off the engine and wait 2 minutes before

filling the tank.

3. Do not spill fuel while refilling tank.

4. Do not mix oil with gasoline.

5. Follow all the instructions and warnings in the

engine manual.

DANGER

• Provide adequate ventilation for toxic exhaust

gases and cooling air flow.

• Do not start or run the generator in an enclosed

area, even if doors or windows are open.

• Engines operation produces carbon monoxide, an

odorless, colorless, poisonous gas.

• Breathing carbon monoxide can cause nausea, fainting

or death.

1

2

3

4

5

6

All engines exhaust carbon monoxide, a deadly gas.

Breathing carbon monoxide can cause headaches,

dizziness, nausea, confusion and eventually death.

The carbon monoxide is colorless, odorless, tasteless gas

which may be present even if you do not see or smell any

engine exhaust. Deadly levels of carbon monoxide can lay

for hours or days, in enclosed or poorly ventilated areas.

If you experience any symptoms of carbon monoxide

poisoning, leave the area immediately, get fresh air and

SEEK MEDICAL TREATMENT.

To prevent serious injury or death from carbon monoxide:

NEVER run engine indoors. Even if you try to ventilate

the engine exhaust with fans or open windows and doors,

carbon monoxide can rapidly reach dangerous levels.

NEVER run engine in poorly-ventilated or partially enclosed

areas such as barns, garages, basements,carports, under

dwellings or pits.

NEVER run engines outdoors where engine exhaust can

be drawn into a building through openings such as windows

and doors

Before starting the generator, check for loose or missing

parts and for any damage which may have occurred

during shipment.

Check the oil level and

fuel.

Disconnect all electrical

loads from the unit.

Open fuel shut off valve.

Adjust choke as

necessary.

Set the engine switch to

the “ON” position.

Pull on the starter rope with fast steady pull. As the

engine warms up, readjust the choke. On electrical start

models, turn the key switch to “START”. Release key

switch after the engine start.

CAUTION

Allow generator to run at no load for five

minutes after each initial start-up to permit

engine and generator to stabilize.

CAUTION

When applying a load, do not exceed the

maximum wattage rating of the generator

when using one or more receptacles.

Also, do not exceed the amperage rating of any

receptacle.

APPLYING LOAD

SHUTTING THE GENERATOR OFF

This unit has been pretested and adjusted to manage

its full capacity. When starting the generator, disconnect

all loads. Apply load only after the generator is running.

Voltage is regulated via the engine speed adjusted

at the factory for correct output. Readjusting will void

warranty.

Remove entire electrical load.

Let the engine run for a few minutes with no load.

Move the engine switch to the “OFF” position.(turn the

key switch to “OFF” on electrical start models).

Do not unattend the generator until it has been

completely stopped.

1

2

3

4

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

8

THE MANUFACTURER HAS PROVIDED IN THIS

MANUAL THE PRODUCT EXPLODED DRAWING

INCLUDING THE LIST OF MAIN COMPONENTS OF

THE PRODUCT AS A REFERENCE TO THE END

USER ONLY. IT DOES NOT IMPLY THAT BUYER

AND/OR END USER IS AUTHORIZED TO USE THIS

INFORMATION AS A BASIS TO PERFORM BY

ITSELF ANY PARTS REPLACEMENT OR REPAIRS

TO THE PRODUCT. ON PRINCIPLE, BUYER

AND/OR END USER IS CONSIDERED BY THE

MANUFACTURER UNQUALIFIED TO PERFORM BY

ITSELF ANY REPAIRS OR PARTS REPLACEMENT

TO THE PRODUCT. ALL REPAIRS AND PARTS

REPLACEMENTS SHOULD BE UNDERTAKEN

BY AN AUTHORIZED SERVICE CENTER OR A

PROPERLY QUALIFIED TECHNICIAN. BUYER AND/

OR END USER ASSUMES ALL RISK AND LIABILITY

ARISING OUT OF HIS OR HER REPAIRS OR

PARTS REPLACEMENT MADE BY ITSELF TO THE

ORIGINAL PRODUCT.

READ THE FOLLOWING CAREFULLY

CAUTION

Do not apply a heavy electrical load during

start period (the first two to three hours of

operation).

SERVICE AND STORAGE

5

6

QUICK STARTING TIPS FOR UNITS THAT

HAVE BEEN SAT FOR A WHILE

If your unit has not been used for a long period of time

and it is hard to start it, try to do some of the following

easy steps before calling the customers hotline.

Check the oil level.

Replace the old fuel.

1

2

3

4

5

6

INFREQUENT SERVICE

If the unit is used infrequently, difficult starting may result,

to eliminate hard starting, run the generator at least 30

minutes every 15 days. Also, if the unit will not be used

for some time, it is a good idea to drain the fuel from the

carburetor and gas tank.

LONG TERM STORAGE

When the generator has been storaged for long periods

of time (like more than one month) follow the instructions

below to start the generator again:

Replenish engine oil to upper level.

Drain gasoline from fuel tank line and carburetor.

Pour about one teaspoon of engine oil through the spark

plug hole, pull the recoil starter several times and replace

the plug. Then pull the starter until you feel piston is on

its compression stroke and leave it in that position. This

closes both the intake and exhaust valves to prevent the

inside of cylinder from rusting.

Cover the unit and store in a clean, dry place that is well

ventilated away from open flame or sparks.

NOTE: We recommend always using a fuel stabilizer.

A fuel stabilizer will minimize the formation of fuel gum

deposits during storage. The fuel stabilizer can be added

to the gasoline in the fuel tank, or into the gasoline in a

storage container.

MAINTENANCE

1

ATTENTION: Disconnect all loads plugged to the panel,

and the cable of the spark plug (if engine is of electrical

start), before any inspection or maintenance.

Before each use, review the general conditions of the

generator. Review that all pieces are complete. Review

if there are damaged cables or some other conditions

that can affect that the generator operates on a safe

way. If an abnormal noise is listened or some abnormal

vibration occurs, turn off the generator immediately. Be

sure to fix the problem before giving the generator more

use. Do not use the equipment damaged.

Periodically inspect all the screws and bolts to check

they are in place and tight.

Keep the generator in a clean and dry place.

For the best maintenance of the engine and any other

problem related, read the engine owner’s manual.

After the engine has become cool, remove the excessive

gasoline and store it in a container, safe and approved

for that purpose.

After the first 20 hours of use of the generator drain and

replace the oil of the engine. After that, the oil must be

changed every 100 working hours

HEAT SHIELD:

Inspect to ensure that all heat shields and heat deflectors

are intact and in place. Removal of these parts could

cause serious damage to the unit.

ENGINE: Carburetor Icing

During the winter months, rare atmospheric conditions

could cause an icing condition in the carburetor. If it

happens, the engine may run rough, loose power, and

may stall. Call Product Service for more information.

NOTE: Refer to the engine manufacturer’s manual for

service and maintenance of the engine.

2

3

4

1

2

3

4

INITIAL START PROCEDURE

5

6

Controlled initial start helps insurance of proper engine

and generator operation. Follow engine start procedure

outlined in engine manual.

Close the fuel shut off valve if the engine is to be put in

storage or transported.

If cover is used, do not install it until the generator is

cool.

Change the spark plug.

Check the fuel lines. Make sure the fuel valve is open.

Check all generator parts for integrity

Clean the carburetor.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 9

QUICK START GUIDE

Fill the engine with 1.1 L of SAE-10W-30 oil, then

check the oil level until it marks just below “F”.

ELECTRIC START

1

2Fill the 6.6 gasoline tank

with a clean, new 85

octanes or higher unleaded

gasoline. A funnel must be

used to avoid gasoline

spills near hot areas. It

is recommended to pour

no more than 6 gallons

of gasoline due to gases

produced by gasoline

when exposed to higher

ambient temperatures.

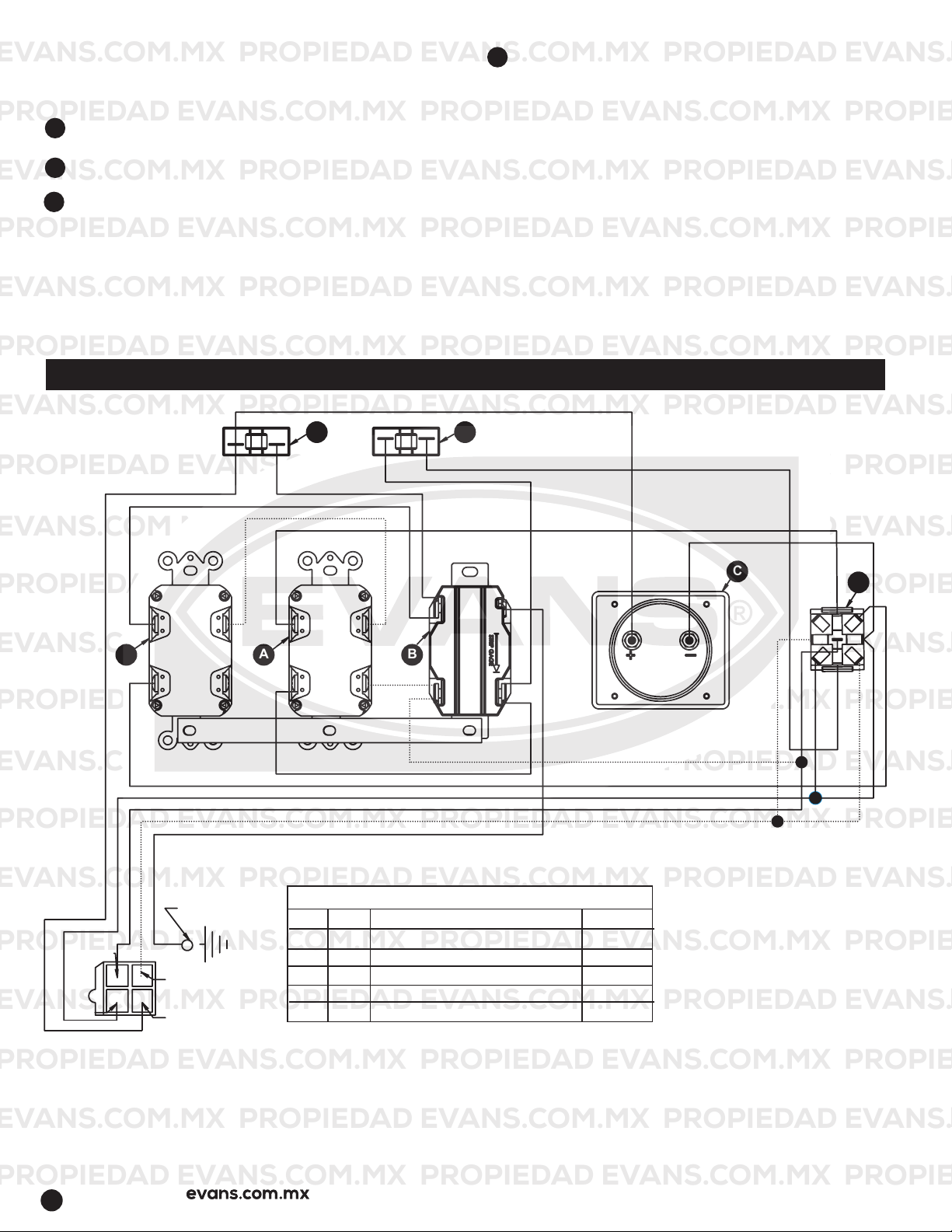

ALTERNATOR WIRING DIAGRAM

YELLOW

A A B

E

CD

E

GREEN

WHITE

BLUE

BLACK

PART LIST

ITEM

QTY

DESCRIPTION

CODE

A

2

5-20R DUPLEX RECEPTACLE

45090506

B

1

L14-30R

RECEPTACLE

45090410

C

1

0-300 VAC VOLTMETER

45110201

D

1

TOGGLE SWITCH 3PDT

30080103

E

2

30A THERMAL BREAKER

45100501

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

10

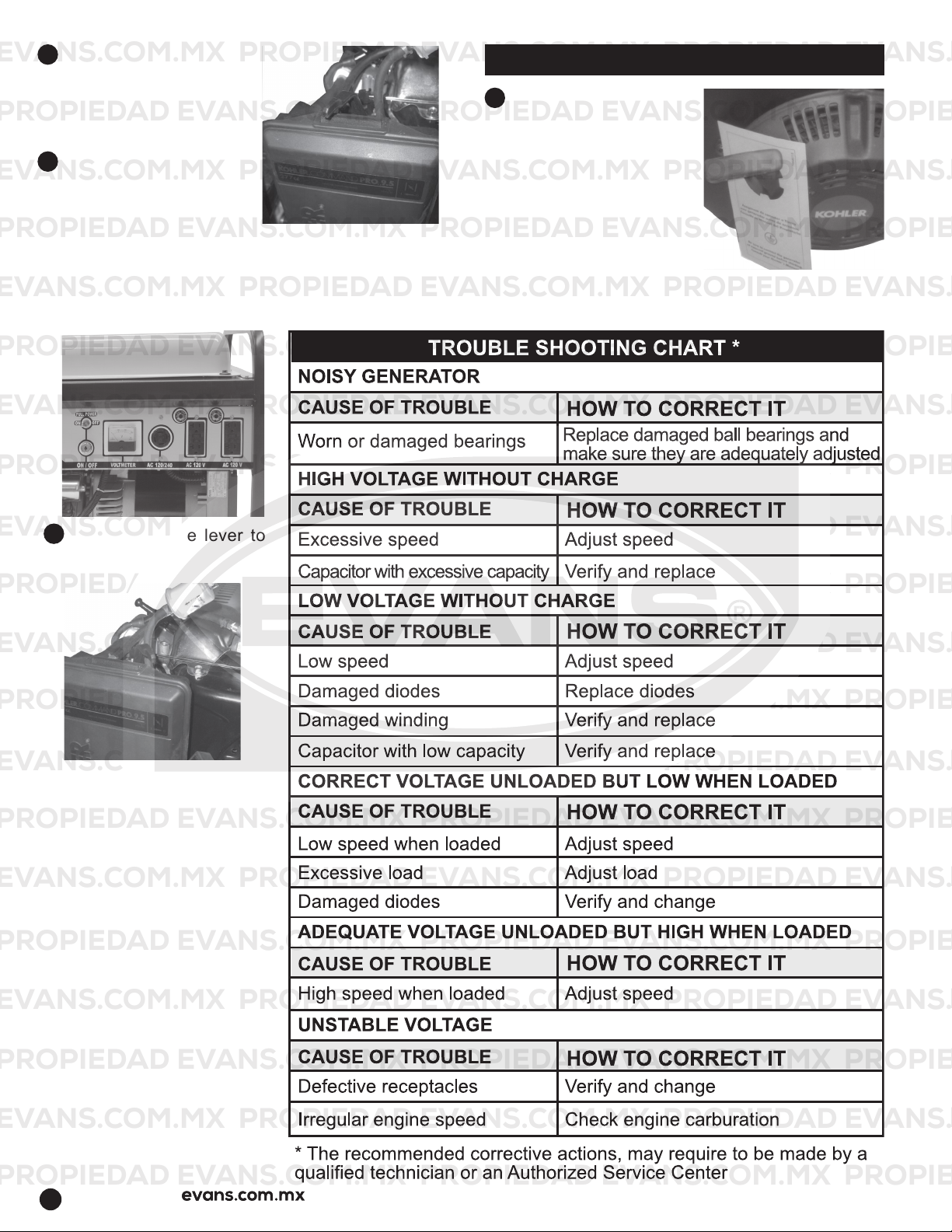

5

MANUAL START

3

4

1

Move the choke lever to

the right

Do the same steps

described for electric start

except step 4.

Pull one time with a slow

and controlled move to

make sure there are no

knots. Make a quicker,

stronger pull to turn on

the engine. Repeat this

procedure as necessary.

Turn the key attached to

the electric start to the

right all the way to the

“Start” position and hold it

for about 2-4 seconds. If

the engine does not start

repeat the process no

more than 5 times in 30

minutes.

Move the choke lever to

the left to let the engine run

at full speed (3600 rpm).

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE 11

ALTERNATOR SPARE PARTS

NOTE: Some parts are shown for illustration

purposes only and are not available individually as

replacement parts.

NOTE: only a licensed electrician should perform electrical repairs on this generator.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

SPECIFICATIONS SUBJECT TO CHANGE WITHOUT NOTICE

12

ASSEMBLY G80

1

2

3

5

4

6

7

8

9

11

10

12

15550279

CONTRADISPLAY 1

No. CODE DESCRIPTION QTY.

1

PH-CH440-3066

1

2

15210804

1

3

15420814

1

4 15051195

1

5

15440402

1

6

65080213

2

7

15030620

1

8

K100FX

1

9

15440403

1

10

15170166

1

11

30051105

1

ENGINE

MUFFLER

HANDLE

FRAME

ENGINE GRID

WHEEL

ELECTRIC HARNESS

ALTERNATOR

ALTERNATOR GRID

HEAT DEFLECTOR

FUEL TANK

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 13

ESPECIFICACIONES

ITEM ESPECIFICACIONES G85MG1400KAE

GENERADORMOTOR

MATERIAL

DIMENSIONES TOTALES (LxWxH)

ACEITE SUGERIDO

Tipo de Alternador

Frequencia

Potencia Máxima

Potencia Contínua nominal

Voltaje

Corriente nominal

Factor de potencia

Protección sobrecarga/cortocircuito

Tipo

Modelo

Potencia del motor

Desplazamiento

Mofle

Nivel de Ruido (7m)

Control de Emisiones

Cap. de tanque Gas

Sistema de encendido

Tiempo de operación

(tanque lleno): 50% carga

Sin escobillas, autoexcitado, 2 polos, monofásico

60 Hz

8.5 kW

6.5 kW

120 / 240 V

56 A @ 120 VAC / 28 A @ 240 VAC

1

Interruptor térmico 30 A (2)

Gasolina, 4 tiempos, válvulas a la cabeza,

enfriado por aire

Kohler®: CH440

14 HP @ 3600 RPM

429 cc

Low profile

72 dB @ 7 m

EPA 2013 - Motores de no carretera

6.6 Gal (25L)

Arranque remoto, Eléctrico, Manual

8.0 Horas @ 50% carga

Tubular cuadrado1”

28.35” (L) x 23.23” x 27.95” (H)

SAE 10W-30

REGLAS DE SEGURIDAD

PELIGRO

PELIGRO indica una situación

potencialmente peligrosa que,

si no se evita, PROVOCARÁ

muerte o una lesión seria.

ADVERTENCIA

ADVERTENCIA indica una

situación de peligro potencial,

la cual, si no se evita, podría

ocasionar lesiones severas e

incluso la muerte.

PRECAUCION

PRECAUCION indica una

situación potencialmente de

riesgo, la cual, si no se evita,

puede ocasionar heridas

personales menores o

moderadas o daños materiales.

REGLAS DE OPERACION Y DE SEGURIDAD

1

2

3

4

5

6

7

9

8

10

11

12

Lea cuidadosamente y entienda este manual antes de

utilizar este producto. Lea y entienda el manual de motor

antes de su funcionamiento. Siga todas las advertencias

e instrucciones.

Conozca su equipo. Considere las aplicaciones,

limitaciones y los riesgos potenciales específicos de

su equipo.

El equipo deberá colocarse sobre una base de

sustentación firme.

La carga debe de mantenerse dentro de los valores

nominales que aparecen en la placa de datos del

generador. Una sobrecarga dañará el equipo o acortará

su vida útil.

No se debe de hacer funcionar el motor a velocidades

demasiado altas. Si se opera el motor a excesiva

velocidad aumenta el riesgo de lesiones físicas. No toque

o cambie piezas que puedan aumentar o disminuir la

velocidad regulada.

Para evitar un arranque inesperado, siempre retire

el cable de la bujía antes de dar mantenimiento al

generador o al motor.

Nunca debe operarse una unidad con piezas quebradas

o faltantes, o sin las envolventes o cubiertas protectoras.

Comuníquese con su centro de servicio para solicitar

los repuestos.

Las unidades no deben operarse ni almacenarse en

lugares húmedos o mojados ni altamente conductores

tales como plataformas metálicas o estructuras de

acero

Mantenga el generador limpio y libre de aceite, barro o

cualquier otro material extraño.

Los cordones de extensión, los cordones eléctricos y

todos los equipos eléctricos deben estar en buenas

condiciones. Nunca opere un equipo eléctrico con

cordones dañados o defectuosos.

Guarde el generador en un lugar con buena

ventilación, con el tanque de combustible vacio.

No se debe de almacenar combustible cerca del

generador.

Su generador no deberá operase jamás si ocurre lo

• Pérdida de energía eléctrica en los contactos.

• Sobrecalentamiento de el equipo conectado.

• Formación de chispas.

• Receptáculos dañados.

• Fallo de encendido.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

14

13

15

16

17

18

19

20

21

22

23

24

14 PRECAUCIONES DE RUIDO

COMO DETERMINAR LA POTENCIA

INCREMENTO/DECREMENTO DE LA

POTENCIA NOMINAL CONTINUA

1

2

3

4

5

7

6

• Vibración excesiva.

• Llamas o humo.

• Compartimiento cerrado.

• Lluvia o inclemencia del tiempo. No permita que el

generador se moje cuando está funcionado.

Verifique periódicamente que no haya fugas o señales de

deterioro en el sistema de combustible, como mangueras

demasiado gastadas o blandas, abrazaderas flojas

o faltantes, o tanque o tapón dañados. Todos estos

defectos deberán corregirse antes de la operación.

El generador debe operarse, recibir servicio y rellenarse de

combustible solamente en las siguientes condiciones:

• Encienda y ponga a funcionar el generador al

aire libre. No ponga a funcionar el generador

en un área cerrada, aun cuando las puertas o

ventanas se encuentren abiertas; evite áreas

donde los gases de escape puedan encerrarse, tales

como pozos, garajes, sótanos, excavaciones y galerías.

PELIGRO-RIESGO DE MONOXIDO DE CARBONO:

Los gases del escape del motor contienen monóxido

de carbono, un gas letal, inodoro, invisible que, si se

inhala, puede provocar la muerte o una lesión personal

seria. Si comienza a sentirse indispuesto, mareado

o débil mientras utiliza el generador, apáguelo e

inmediatamente vaya a un lugar fresco; podría padecer

de envenenamiento por monóxido de carbono.

• Provea una buena ventilación para el enfriamiento.

La circulación de aire y la temperatura ambiente son

importantes para las unidades enfriadas por aire. La

temperatura ambiente no deberán exceder 40°C (104° F).

• Rellene de combustible al generador en un área bien

iluminada. Evite el derrame de combustible y nunca

rellene con combustible mientras el generador está

funcionando. Antes de rellenar combustible, espere que

el motor se enfríe durante 2 minutos.

• No haga el rellenado de combustible cerca de llamas,

luces piloto o equipos eléctricos con chispas como

herramientas mecánicas, soldadoras y rectificadoras.

• El motor deberá tener instalado siempre el silenciador

y el filtro de aire, los cuales deberán de estar en buenas

condiciones en todo momento ya que detienen el fuego

en caso de una explosión incompleta en el motor.

• No fume cerca del generador.

Cerciórese que el generador esté conectado

a tierra correctamente (consulte la sección

conexión a tierra del generador).

No use ropa demasiado holgada, alhajas o cualquier

otra cosa que se pueda atrapar en el arrancador u otras

partes movibles.

La unidad debe de alcanzar la velocidad de operación

antes de conectarse las cargas eléctricas. Desconecte

las cargas antes de apagar el motor.

Para evitar sobrecargas que podrían dañar el equipo,

no permita que el motor se quede sin combustible al

aplicarse las cargas eléctricas.

Al dar carga a un equipo de estado sólido, debe utilizarse

un protector de sobrecarga para evitar posibles daños

al equipo.

No coloque nada a través de las ranuras de ventilación,

aún cuando el generador no esté en operación.

Esto puede dañar al generador o causar lesiones

personales.

Antes de transportar el generador en vehículo, extraiga

todo el combustible para evitar la posibilidad de fugas

o derrames.

Use técnicas correctas para alzar el generador de un

lugar a otro. De lo contrario, podrían producirse lesiones

personales.

El generador puede producir elevados niveles de sonido,

un nivel de sonido prolongado arriba de 85 dB es dañino

para el oído. Utilice protección para los oídos cuando

esté operando alrededor del generador mientras está

encendido.

A fin de evitar la sobrecarga y los posibles daños a su

generador, resulta necesario conocer el wataje total de

la carga conectada. Para determinar qué herramientas

y/o equipos electrodomésticos puede alimentar su

generador, siga los pasos a continuación:

Determine si desea hacer funcionar un aparato o varios

aparatos simultáneamente.

Verifique los requerimientos depotencia de funcionamiento

de los aparatos tomando esta información de las placas

de datos de estos mismos; o calculándola (multiplique

volts x amperes = watts). La tabla 1 provee una ayuda

para este cálculo.

Totalice los watts requeridos para todas las cargas que

se intentan conectar al generador-

Los electrodomésticos o las herramientas impulsadas

por motores requieren más potencia que lo especificado

en la placa de datos para arrancar.

NOTA: considere 2 ½ -4 veces el wataje indicado en la

placa de datos para permitir arrancar al equipo.

Los watts unitarios del generador deberían coincidir o

superar el número de watts que requiere el equipo que

usted desea arrancar.

La altitud y la temperatura a las cuales opera el

generador pueden modificar los valores de potencia de

operación del generador. Use la Tabla 2 para calcular

estos valores, aplique los porcentajes de decremento

especificados cuando las condiciones de operación sean

una temperatura ambiente arriba de 20 ºC y/o una altitud

sobre el nivel del mar mayor de 300 m.

Siempre conecte la carga más grande primero, y luego

agregue los demas equipos uno por uno.

Para evitar quemaduras, no toque el silenciador del

motor u otras superficies del generador que se hayan

calentado durante la operación.

No modifique el deflector de calor.

La capacidad nominal por diseño de un generador para entregar

potencia eléctrica cuando opera en el campo, disminuye debido

principalmente a un par de factores, los cuales son operación

a una altitud y a una temperatura ambiente superiores a las de

diseño, pero también, debido a pobres condiciones del motor,

nivel de octanaje del combustible y mantenimiento.

Por otro lado, esa capacidad se incrementa bajo condiciones

de operación con una carga no continua alimentada por el

generador. La tabla 2 muestra el porcentaje predecible de

incremento/decremento de la capacidad nominal por diseño de

un generador para entregar potencia eléctrica cuando opera

en el campo.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 15

INSTALACION

ADVERTENCIA

Para evitar posibles lesiones personales

o daño a los equipos, la instalación y

cualquier servicio deben ser realizados

por un electricista calificado o un centro

de servicio autorizado. Bajo ninguna

circunstancia una persona no calificada debe

intentar conectar el generador al circuito de

alimentación de la compañía suministradora

del servicio de energía eléctrica.

REQUERIMIENTO DE VOLTAJE

PRECAUCION

El requerimiento de voltaje y frecuencia

operativa de todos los equipos electrónicos

deben comprobarse antes de enchufarlos

a este generador. Puede ocurrir daños si el

equipo no está diseñado para operar dentro

de una variación de voltaje de +/- 10% y una

variación de frecuencia de +/- 3 Hz de los

valores nominales que aparecen en la placa de

identicación de el generador. A n de evitar

daños, siempre tenga una carga adicional

no de estado sólido enchufada al generador

en caso de usarse equipos de estado sólido

(tales como un aparato de televisión). También

podría resultar necesario un acondicionador

(regulador) de la línea eléctrica para algunas

aplicaciones de equipo de estado sólido; por

ejemplo, una computadora.

Se deberá de utilizar un acondicionador (regulador) de

línea de conducción cuando se operen uno o más de los

siguientes equipos de estado sólido:

• Control para abrir la cochera o garaje.

• Equipos de cocina con visualización digital.

• Televisores.

• Estereos.

• Computadoras personales.

• Relojes de cuarzo.

• Máquinas fotocopiadoras.

• Equipo telefónico.

Otros equipos de estado sólido pueden requerir un

acondicionador de línea. Para más información contacte a

un centro de servicio autorizado.

NOTAS:

Potencia de Servicio Continuo. Potencia nominal continua,

potencia continua o simplemente potencia nominal, es la

cantidad de watts que el generador puede suministrar en

servicio continuo. Frecuentemente se dice que la potencia

continua es la potencia real que el generador puede

suministrar continuamente bajo determinadas condiciones.

Servicio continuo significa operación por periodos de unas

cuantas horas en un evento, no 24 horas al día durante días.

También implica alimentar una carga con FP unitario (carga

puramente resistiva), con una temperatura ambiente menor o

igual a 20 ºC, y una altitud menor o igual a 300 m (1000 ft) s.

n. m. Este tipo de servicio es también llamado Servicio S1.

Potencia de Servicio Standby. O potencia standby, es

la cantidad de watts que el generador puede suministrar

operando con una sobrecarga de 10% arriba de la Potencia

de Servicio Continuo. El generador debe ser capaz de

operar bajo condiciones de servicio standby por periodos de

alrededor de una hora en un evento. Este tipo de servicio es

también llamado Servicio S2.

Potencia de Servicio a Máxima Potencia. O potencia

máxima, es la cantidad de watts que el generador puede

suministrar operando con una sobrecarga de 15% - 20%

arriba de la Potencia de Servicio Continuo. El generador debe

ser capaz de operar a condiciones de Servicio de Potencia

Máxima por periodos de hasta 5-10 min cada hora. Este

tipo de servicio es considerado el servicio adecuado para

arranque de motores de estándar o bajo par de arranque

(sin letra código o con letra código A según se define en

el National Electrical Code). La mayoría de los fabricantes

de generadores restringen la extra-demanda de potencia

eléctrica para arranque de motores eléctricos que el generador

puede soportar a este máximo. Algunos fabricantes llaman a

esta Potencia de Servicio a Máxima Potencia como Running

Power, estos nombres son sinónimos. Este tipo de servicio

es también llamado Servicio S6.

La Potencia de Servicio a Máxima Potencia no debe

confundirse con la Potencia Pico (Surge Service

Power Rating) la cual es más alta e igual a 2 – 2.5

veces la Potencia de Servicio Continuo. El generador

debe ser capaz de operar bajo condiciones de servicio

a potencia pico por periodos de 10 s máximo cada hora.

Este tipo de servicio es considerado el servicio adecuado

para arranque de motores de alto par de arranque, en

otras palabras, una potencia pico alta asegura que

puedan ser arrancados motores de inducción que tengan

requerimientos de alta corriente de arranque.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

16

ADVERTENCIA

No use la tubería que conduce materiales

combustibles como fuente de conexión a

tierra.

4

Válvula del tanque de

combustible

ANTES DE LA OPERACION

1

2

3

Terminal de tierra del generador

Conectar un cable de cobre

desnudo # 12 AWG de la

terminal de tierra a un punto

de aterrizado.

PUESTA A TIERRA DEL GENERADOR

El National Electrical Code requiere que este producto

se conecte adecuadamente a una puesta de tierra para

prevenir un choque eléctrico. Para este propósito, se

proporciona una terminal de tierra conectada al marco

del generador. Conecte una cable de cobre desnudo(12

AWG mínimo) a la terminal de tierra situada en el marco

del equipo (se identifica por una calcomanía con el

símbolo de tierra fisica. Ver figura) y la otra punta del

cable a una varilla de cobre introducida dentro de la tierra

(1metro) la cual proporcionará una conexión a tierra

adecuada. Sin embargo, consulte con un electricista

local para asegurarse de que los códigos locales se

cumplen adecuadamente.

LUBRICACION

NO intente arrancar este motor sin llenar el carter con

la cantidad y el tipo de aceite adecuado. (Utilice aceite

COMBUSTIBLE

Llene el tanque con gasolina sin plomo para automóviles,

limpia y nueva. Puede usarse gasolina de grado regular

siempre y cuando se obtenga un valor alto de octanaje

(por lo menos 85 octanos). Recomendamos que siempre

utilice un estabilizador de combustible. Un estabilizador

de combustible minimizará la formulación de depósitos

de goma de combustible durante el almacenamiento.

El estabilizador de combustible puede agregarse a la

gasolina en el tanque de combustible o junto con la

gasolina en un contenedor de almacenamiento.

El combustible y el humo del generador son flamables,

y potencialmente explosivos. Utilice un procedimiento

adecuado para almacenar y manejar combustible.

Siempre tenga extinguidores ABC a la mano.

6

PRECAUCION

No llene demasiado el tanque. Mantenga un

nivel máximo de combustible a ¼ de pulgada

por debajo de la parte superior del tanque de

combustible, Esto permitirá la expansión del

combustible durante el clima cálido, evitando así el

derrame.

2

1

3

4

5

Deje un espacio minimo de 60 cm entre el generador y

la pared, para evitar el calentamiento.

Para evitar la retroalimentación a los sistemas de

suministro, se requiere el aislamiento del sistema

eléctrico residencial.

Antes de realizar la conexión temporal del generador

hacia el sistema eléctrico residencial, apague o

desconecte el servicio principal.

Si el generador va usarse como fuente de energía de

reserva en caso de un fallo del suministro eléctrico,

debe de ser instalado por un electricista certificado,

de acuerdo con todos los códigos eléctricos locales

aplicables.

El uso apropiado requiere la instalación de un interruptor

de transferencia de doble tiro por un electricista

capacitado y certificado para asegurar que los circuitos

eléctricos del edificio puedan ser conmutados con

seguridad entre el suministro eléctrico y la salida del

generador, evitando de este modo la retroalimentación

hacia el sistema de suministro eléctrico.

Siempre siga los códigos y regulaciones locales que se

aplican a la instalación de cualquier equipo que tenga

relación con este producto.

1. NFPA 70 – National Electrical Code.

2. NFPA 37 – Standard for Installation and Use of

Stationary Combustible Engines.

3. Agricultural Wiring handbook of Farm Standby Electric

Power.

multigrado SAE 10W-30). Su generador ha sido enviado

de fábrica sin aceite en el carter. El operar la unidad sin

aceite puede arruinar el motor y es causa de pérdida

de la garantía.

Llene el motor con aceite de acuerdo con el manual de

motor. En este motor el tapón de plástico del carter por

donde se le llena de aceite contiene la bayoneta con las

marcas de verificación del nivel de aceite. Llene con el

aceite verificando el nivel en las marcas en la bayoneta.

EL SENSOR DE BAJO NIVEL DE ACEITE

El motor está equipado con un sensor de nivel de

aceite. Si el nivel de aceite es menor que el requerido,

el sensor activará un dispositivo de alarma y parará el

motor (ver el manual del motor para más información).

Si el generador se apaga y el nivel de aceite está dentro

de especificaciones, verifique que el generador no esté

colocado en un ángulo que force al nivel de aceite a

cambiar. Coloque el generador en una superficie plana

y horizontal para corregir el problema. Si el generador

no arranca el nivel de aceite pudiera no ser suficiente

para desactivar el switch de “bajo nivel de aceite”.

Asegúrese que la bayoneta de aceite indica el nivel

correcto.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 17

Posicion de ahogador para arranque del motor

EXTENSIONES ELÉCTRICAS

1

2

3

5

4

6

7

Todas las cargas del generador serán conectadas al

panel mediante extensiones o cables y deberán ser

hechas con clavijas o enchufes de 3 espigas, aterrizadas

para las salidas de 120 volts y con clavijas o enchufes de

4 espigas, aterrizadas para la salidas de 120/240 volts.

Refiérase a la tabla A para los calibres mínimos de

extensión de acuerdo con las necesidades de las cargas.

Cuando la carga aumenta debe de utilizarse una

extensión de cable de calibre mayor. Utilizar extensiones

de calibre inadecuado puede causar serios problemas

con el voltaje, hay como resultado una perdida de energía

y el daño de las herramientas.

Cuanto más pequeño es el número del calibre del

conductor mayor es la capacidad de conducción, por

ejemplo, un calibre 14 puede conducir una corriente más

alta que un calibre 16.

Cuando hay varias extensiones conectadas debe de

revisarse que cada extensión sea del calibre minimo de

cable requerido.

(a plena carga)

Si se utiliza una extensión con salidas para más de una

herramienta sume los amperes de placa de identificación

de cada una de las herramientas para determinar el tamaño

mínimo del calibre del cable de la extensión.

Las extensiones para salidas a 120 volts son de 3 conductores

en donde el conductor verde es el conductor de la espiga

de tierra, el conductor blanco es la conexión al neutro del

generador y el conductor negro es el conductor vivo.

Las extensiones para salidas de 120/240 son de 4

conductores, el conductor verde es el conductor de la espiga

de tierra, el conductor blanco es la conexión al neutro del

generador y los conductores negro y rojo son los conductores

vivos.

DESEMPAQUE

Cuando desempaque el generador, asegúrese de que

todas las piezas estén completas, el generador se surte

sin batería y las llantas, eje, manerales y tornillería van

desensambladas.

Si alguna de las piezas no está o se encuentra en mal

estado, por favor diríjase a nuestro distribuidor lo más

pronto posible.

Filtro de Aire

PREPARACION E INSTALACION DEL

GENERADOR

1

2

3

4

Coloque el generador al aire libre en donde será

utilizado. Esto debe de ser en una superficie plana,

y lejos de materiales flamables. No permita que el

generador se moje.

Llene el depósito de combustible (al aire libre) hasta 21

litros de gasolina, no llene el tanque hasta el tope.

Agregue 1.1 litros de aceite al motor quitando la bayoneta

que se localiza a un lado del motor. Utilice aceite SAE

10W-30. Utilice un embudo para evitar el derrame de

aceite. Revise el nivel de aceite con una bayoneta, y esta

debe marcar “lleno”. Coloque cuidadosamente el tapón

de aceite, para evitar que los hilos de la rosca se dañen.

Antes de conectar los equipos al generador, revise

que se encuentren en posición de apagados. Vaya a

la sección COMO DETERMINAR LA POTENCIA. No

sobrecargue el generador. Calcule la potencia total de

los equipos. La energía máxima del generador está

indicada en la hoja de especificaciones

Ahogador

OFF - ON

5-20P L14-30P

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

18

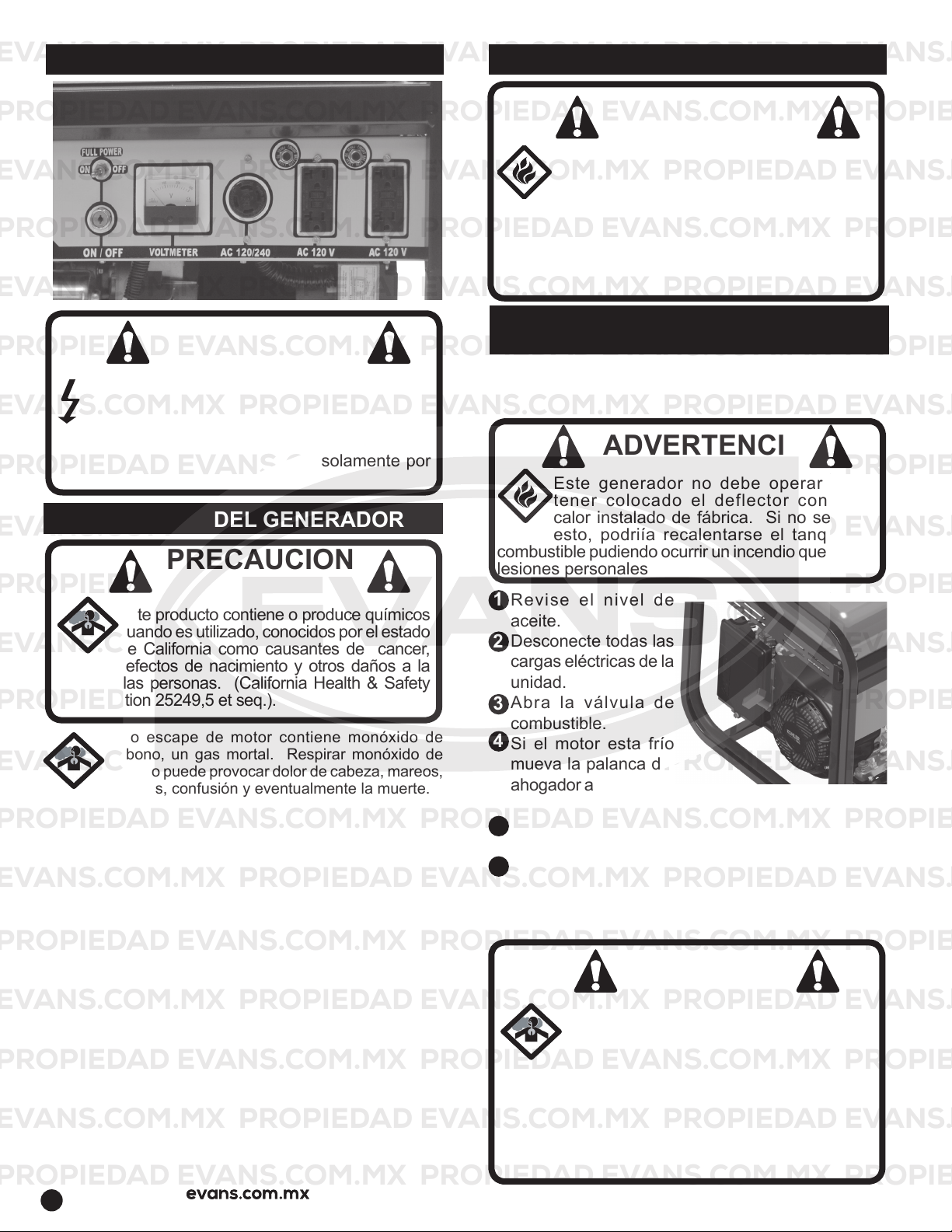

ARRANQUE DEL GENERADOR

PRECAUCION

Este producto contiene o produce químicos

cuando es utilizado, conocidos por el estado

de California como causantes de cancer,

severos defectos de nacimiento y otros daños a la

salud de las personas. (California Health & Safety

Code Section 25249,5 et seq.).

PRECAUCIONES ANTES DE

ARRANCAR

ADVERTENCIA

Este generador no debe operarse sin

tener colocado el deflector contra el

calor instalado de fábrica. Si no se hace

esto, podriía recalentarse el tanque de

combustible pudiendo ocurrir un incendio que cause

lesiones personales

ADVERTENCIA

La gasolina es muy peligrosa. Si la gasolina hace

contacto con supercies calientes puede ocasionar

lesiones serias o la muerte.

1. No llene el tanque de combustible con el motor

en marcha.

2. Apague su motor y espere 2 minutos antes de llenarlo

de combustible

3. No derrame combustible al volver a llenar el tanque.

4. No mezcle aceite con gasolina.

5. Siga las instrucciones y advertencias contenida en el

manual de motor.

PELIGRO

• Debe suministrar una ventilación adecuada

para los gases tóxicos de escape y el flujo de

aire que enfria al motor ( el motor es enfriado por

aire que es inyectado por su propio ventilador)

• No encienda o arranque el generador en un área

cerrada, incluso si las puertas o ventanas estén abiertas.

• El motor despide monóxido de carbono, un gas

venenoso, inodoro e invisible.

• Aspirar el monóxido de carbono puede ocasionar

nausea, desfallecimiento o la muerte.

1

2

3

4

5

6

Todo escape de motor contiene monóxido de

carbono, un gas mortal. Respirar monóxido de

carbono puede provocar dolor de cabeza, mareos,

nauseas, confusión y eventualmente la muerte.

El monóxido de carbono es un gas letal, inodoro e

invisible que se puede presentar aunque usted no vea

o huela ningún escape de motor. Niveles mortales de

monóxido de carbono se pueden agrupar rapidamente

y usted puede perder habilidad para salvarse. También

niveles mortales del monóxido de carbono pueden

guardarse por horas o días, en áreas cerradas o con

poca ventilación. Si usted experimenta cualquier

sintoma de envenenamiento, obtenga aire fresco y

busque ayuda médica.

Para prevenir daños serios o la muerte por monóxido

de carbono:

NUNCA encienda motores en interiores. Aunque trate

de ventilar el escape de la máquina con ventiladores,

ventanas o puertas abiertas, el monóxido de carbono

rápidamente puede alcanzar niveles peligrosos.

NUNCA encienda motores en áreas poco ventiladas o

parcialmente cerradas. Areas como bodegas, cocheras,

sótanos, viviendas, habitaciones, etc.

NUNCA encienda motores afuera, cuando los gases del

escape del motor puedan introducirse en construcciones

por aberturas como ventanas o puertas.

Antes de arrancar el generador, verifique si hay piezas

sueltas o faltantes y si hay cualquier tipo de daño que

podría haber ocurrido durante el envío.

Revise el nivel de

aceite.

Desconecte todas las

cargas eléctricas de la

unidad.

Abra la válvula de

combustible.

Si el motor esta frío

mueva la palanca del

ahogador a la posición

de choke.

Gire la llave del switch de encendido a la posición

de START.

Después del arranque regrese la palanca del

ahogador a su posición original (hacia atrás). Libere

el switch de llave después de que el motor haya

arrancado.

CONEXIONES DEL GENERADOR ARRANQUE DEL GENERADOR

ADVERTENCIA

Si el generador va a ser utilizado para sustituir

energía en épocas de interrupciones, la entrada

de energía debe ser aislada. Refiérase a las

medidas de seguridad eléctricas del generador

en la sección INSTALACION.

Estas conexiones se deben hacer solamente por

un electricista calificado

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO 19

COMO APLICAR UNA CARGA

PRECAUCION

Permita que el generador funcione sin

carga durante cinco minutos después de

cada arranque inicial para permitir que se

estabilicen el motor y el generador

PRECAUCION

Al aplicar una carga, no exceda el wataje

nominal máximo del generador al usar uno

o más receptáculos. Además no exceda el

amperaje nominal de ningún receptáculo individual.

APAGADO DEL GENERADOR

PROCEDIMIENTO DE ARRANQUE

MANTENIMIENTO

1

2

3

4

5

6

Un procedimiento de arranque inicial controlado ayuda

a asegurar una operación correcta del motor y del

generador. Siga el procedimiento para el motor descrito

en el manual de motor.

Esta unidad ha sido previamente verificada y ajustada

para manejar su capacidad máxima. Al arrancar el

generador, desconecte todas las cargas. Aplique la

carga solamente después de que el generador esté

funcionando. El voltaje se regula por medio de la

velocidad del motor ajustada en fábrica para la salida

correcta.

Mover la velocidad del motor perderá la garantía.

Retire toda la carga eléctrica.

Cierre la válvula de paso del combustible.

Deje que el motor funcione por unos minutos sin carga

hasta que se apague.

Mueva el interruptor apagado/encendido a la posición

“STOP ”.

No abandone el generador hasta que ya haya sido

detenido por completo.

Si le va a colocar una cubierta, espere hasta que la

unidad se haya enfriado.

PRECAUCION

No aplique una carga eléctrica fuerte

durante el periodo inicial de funcionamiento

(las primeras 2 o 3 horas de operación).

SERVICIO Y ALMACENAMIENTO

5

6

CONSEJOS PARA UN ENCENDIDO

RÁPIDO EN UNIDADES QUE HAN

ESTADO INHABILITADAS DURANTE

UN TIEMPO

1

2

3

4

5

6

1

2

3

4

ATENCION: Desconecte todos los enchufes o clavijas

del panel y el cable de la bujia si el motor es de

arranque electrico antes de cualquier inspección de

mantenimiento.

Si su unidad ha estado fuera de servicio durante un

periodo de tiempo extenso y es difícil que encienda,

intente realizar algunos de estos fáciles pasos antes

de llamar a la línea directa de información de servicio

al cliente.

Verifique el nivel de aceite.

Reemplace el combustible viejo.

Cambie la bujía de encendido.

Verifique los ductos de combustible. Asegúrese que la

válvula de combustible esté abierta.

Verifique la integridad de todas las piezas del generador.

Limpie el carburador.

SERVICIO POCO FRECUENTE

Si la unidad no se utiliza frecuentemente, podrían

surgir dificultades para arrancar. Para eliminar estos

problemas, haga funcionar el generador por lo menos

30 minutos cada 15 días. Además, si la unidad no se va

a utilizar durante algún tiempo, es conveniente extraer

el combustible del carburador y del tanque de gasolina.

Antes de cada uso, revise las condiciones generales del

generador, revise que todas las piezas estén alineadas

completas, revise si hay cables dañados o alguna otra

condicion que pueda afectar que el generador opere

de manera segura. Si se escucha un ruido extraño o

alguna vibracion, apague el generador imediatamente.

Asegurese de arreglar ese problema antes de darle más

uso. No utilizar el equipo dañado.

Inspeccione periódicamente todas las tuercas y tornillos

( que se encuentren en su lugar y apretados)

Guarde su equipo en un lugar limpio y seco.

Después que el motor se haya enfriado, remueva la

gasolina excedente y almacénela en un recipiente

seguro y aprobado para tal fin.

A las primeras 20 horas de uso del generador drene y

remplace el aceite del motor, después de eso el aceite

debe de ser cambiado cada 100 horas de trabajo.

DEFLECTOR DE CALOR:

Inspecciónelo para asegurarse de que el deflector de

calor esté intacto y en su lugar. No retire ni modifique

ninguna pieza. Retirar o modificar las piezas puede

causar daños serios a la unidad.

MOTOR: Congelamiento del carburador

Durante los meses de invierno, las condiciones

atmosféricas pueden causar una condición de

congelamiento en el carburador. Si esto ocurre, el

motor puede operar burdamente, perder potencia y

atascarse. Llame al Centro de servicio autorizado para

más información.

NOTA: Refiérase al manual del fabricante del motor

para servicio y mantenimiento del mismo.

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

ESPECIFICACIONES SUJETAS A CAMBIO SIN PREVIO AVISO

20

NOTA: solo un electricista autorizado

puede hacer reparaciones a este

generador

DIAGRAMA DE CABLEADO

4

ALMACENAMIENTO A LARGO PLAZO

Cuando el equipo generador no se está operando o

está almacenado durante más de un mes, siga las

instrucciones siguientes:

Vuelva a llenar de aceite el motor hasta su nivel superior.

Saque la gasolina del tanque de combustible, la línea

de combustible y del carburador.

Vierta hasta una cucharadita de aceite para motores

a través del orificio de la bujía, tire del retráctil varias

veces y coloque la bujía. Luego tire del arrancador

hasta que sienta que el pistón esta en su carrera de

compresión y déjelo en esta posición. Esto cierra las

válvulas de entrada y escape para evitar que el interior

del cilindro se oxide.

Cubra la unidad y almacénela en un lugar limpio y seco

1

2

3

con buena ventilación y lejos de chispas o llamas.

NOTA: Recomendamos que siempre utilice un

estabilizador para combustible. Un estabilizador de

combustible minimizará la formación de depósitos de

goma de combustible durante el almacenamiento. El

estabilizador de combustible puede agregarse a la

gasolina en el tanque de combustible o junto con la

gasolina en un contenedor de almacenamiento.

AMARILLO

A A B

E

CD

E

VERDE

BLANCO

AZUL

NEGRO

LISTA DE MATERIALES

ITEM

CANT

DESCRIPCION

CODIGO

A

2

RECEPTACULO 5-20R DUPLEX

45090506

B

1

RECEPTACULO L14-30R

45090410

C

1

VOLTIMETRO 0-300 VCA

45110201

D

1

TOGGLE SWITCH 3PDT

30080103

E

2

RESTABLECEDOR 30A

45100501

PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX PROPIEDAD EVANS.COM.MX

Evans G85MG1400KAE User manual

Popular Portable Generator manuals by other brands
