evenes HE-HL+ Series User manual

EVENES HOCHEFFIZIENZ
HEIZUNGSPUMPE
HE-HL+
5 Jahre
Garantie
DE EN FR
EEI
≤0,18
EEI
≤0,20

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 2
1 Konformitätserklärung ................................................................................... 3
2 Sicherheitshinweise....................................................................................... 4
2.1 Allgemeines .............................................................................................4
2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung.................................... 4
2.3 Personalqualifikation ..................................................................................5
2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise...................................... 5
2.5 Sicherheitsbewusstes Arbeiten..................................................................... 6
2.6 Sicherheitshinweise für den Betreiber............................................................ 6
2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten .................................. 6
2.8 Eigenmächtiger Umbau und Ersatzteilherstellung............................................. 7
2.9 Unzulässige Betriebsweisen......................................................................... 7
3 Transport und Lagerung ................................................................................ 8
4 Bestimmungsgemäße Verwendung................................................................. 8
5 Angaben über das Erzeugnis.......................................................................... 9
5.1 Technische Daten HE-HL+40-XX und HE-HL+60-XX.............................9 – 10
5.2 Lieferumfang .......................................................................................... 10
6 Beschreibung der Pumpe............................................................................. 11
7 Pumpeneinstellungen und Förderleistung ..................................................... 11
7.1 Die Taste............................................................................................... 11
7.2 Die Anzeige............................................................................................ 11
7.3 Auswahl des Betriebszustandes ......................................................... 12 – 13
7.4 Entlüftungsprogramm............................................................................... 13
8 Montage ..................................................................................................... 14
9 Elektrischer Anschluss................................................................................. 15
9.1 Montage des Netzsteckers........................................................................ 16
10 Anlage füllen und entlüften.......................................................................... 17
11 Wartung und Service ................................................................................... 17
12 Störungen, Ursachen und Beseitigungen .............................................. 18 – 19
13 Entsorgung.................................................................................................. 20
INHALTSVERZEICHNIS

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+3
DE
1 | EU KONFORMITÄTSERKLÄRUNG
Name des Ausstellers: EVENES GmbH
Rote Länder 4
72336 Balingen
Gegenstand der Erklärung: Heizungs-Umwälzpumpe
Typ: HE-HL+
Ausführung: 40-XX, 60-XX
Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese
EU-Konformitätserklärung bezieht, mit den folgenden Normen und Richtlinien übereinstimmen:
Elektromagnetische Verträglichkeit Richtlinie 2014/30/EU
EN 55014-1 : 2006 + A1 : 2009 + A2 : 2011
EN 55014-2 : 1997 + A1 : 2001 + A2 : 2008
EN 61000-3-2 : 2014
EN 61000-3-3 : 2013
Niederspannungsrichtlinie 2014/35/EU
Richtlinie energieverbrauchsrelevanter Produkte 2009/125/EG
Ökodesign-Anforderungen 641/2009 und 622/2012
EN 16297-1 : 2012
EN 16297-2 : 2012
EN 60335-1 : 2012
EN 60335-2-51 : 2003 + A1 : 2008 + A2 : 2012
RoHS 2011/65/EU
Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch:
Egon Schanz
Geschäftsleitung
Balingen, 30.01.2018

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 4
2.1 Allgemeines
Diese Einbau- und Betriebsanleitung ist Bestandteil des Produktes und enthält grundlegende
Informationen, die bei Montage, Betrieb und Wartung zu beachten sind. Aus diesem Grund
muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw.
Betreiber gelesen werden.
Es sind nicht nur die allgemeinen unter Punkt 2 genannten Sicherheitshinweise zu beachten
sondern auch die in den anderen Abschnitten genannten speziellen Sicherheitshinweise. Dieser
Anleitung ist eine Kopie der EU-Konformitätserklärung beigefügt. Bei einer mit uns nicht ab-
gestimmten Änderung verliert diese ihre Gültigkeit.
2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung
Allgemeines Gefahrensymbol Warnung!
Gefahr von Personenschäden!
Die bestehenden Vorschriften zur Unfallverhütung sind zu beachten.
Warnung! Gefahr durch elektrische Spannung!
Gefährdungen durch elektrische Energie sind auszuschließen.
Weisungen lokaler oder genereller Vorschriften (z.B. IEC, VDE usw.)
und der örtlichen Energieunternehmen sind zu beachten.
Hinw eis: Hier stehen nützliche Hinweise zur Handhabung des Produktes. Sie
machen auf mögliche Schwierigkeiten aufmerksam und sollen für
einen sicheren Betrieb sorgen.
Direkt am Produkt angebrachte Hinweise wie zum Beispiel:
• Drehrichtungspfeil
• Typenschild
• Kennzeichnung der Anschlüsse müssen unbedingt beachtet werden und in einem gut lesbaren
Zustand gehalten werden
2 | SICHERHEITSHINWEISE

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+5
DE
2.3 Personalqualifikation
Das Personal für die Montage, Bedienung und Wartung muss die entsprechen de
Qualifikation aufweisen. Verantwortungsbereich, Zuständigkeit und Überwachung
des Personals sind durch den Betreiber sicherzustellen.
Sollte das Personal nicht die erforderlichen Kenntnisse aufweisen, so ist dieses
entsprechend zu schulen oder zu unterweisen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen genutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und sie die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen,
Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum
Verlust jeglicher Schadenersatzansprüche.
Mögliche Gefährdungen sind zum Beispiel:
• Gefährdungen von Personen durch elektrische und mechanische Einwirkungen
• Versagen wichtiger Funktionen der Anlage
• Gefährdung der Umwelt durch Austreten von Flüssigkeiten in Folge eines Lecks
• Versagen vorgeschriebener Reparatur- und Wartungsarbeiten
2 | SICHERHEITSHINWEISE

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 6
2.5 Sicherheitsbewusstes Arbeiten
Die in dieser Anleitung aufgeführten Sicherheitshinweise und auch die bestehenden nationalen
Unfallverhütungsvorschriften sind zu beachten. Bestehen außerdem interne Vorschriften des
Betreibers der Anlage, so sind auch diese zu beachten.
2.6 Sicherheitshinweise für den Betreiber
• Ein evtl. vorhandener Berührungsschutz vor sich bewegenden Teilen darf bei der sich in
Betrieb befindlichen Anlage weder entfernt noch außer Funktion gesetzt werden
• Sollten durch ein Leck Flüssigkeiten austreten, so sind diese so aufzufangen oder abzuleiten,
dass keine Gefährdungen für Personen oder die Umwelt entstehen können
• Gefährdungen durch elektrische Energie müssen ausgeschlossen werden.
Hierzu sind z.B. die Vorschriften des VDE und der lokalen Energieversorgungs-
unternehmen zu beachten
• Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit
einem Berührungsschutz versehen werden
• Leicht entzündliche Stoffe sind vom Produkt fernzuhalten
2.7 Sicherheitshinweise für Montage und Wartungsarbeiten
Der Betreiber der Anlage ist dafür verantwortlich, dass alle Montage- oder Wartungsarbeiten
von qualifiziertem Fachpersonal vorgenommen werden. Sie müssen sich vorher anhand der
Bedienungsanleitung mit dem Produkt vertraut gemacht haben. Arbeiten an der Pumpe sind
grundsätzlich nur im Stillstand der Anlage zulässig.
Es muss eine sichere Trennung vom Stromnetz erfolgen. Hierzu den Gerätestecker abziehen.
Vorgeschriebene Vorgehensweisen zum Stillsetzen sind gegebenenfalls aus der Betriebsanlei-
tung zu entnehmen. Nach Beendigung der Arbeiten sind alle Schutzeinrichtungen, wie zum
Beispiel ein Berührungsschutz wieder vorschriftsmäßig anzubringen.
2 | SICHERHEITSHINWEISE

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+7
DE
2.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Veränderungen oder Umbau des Produktes sind nur in vorheriger Absprache mit dem Her-
steller zulässig. Für Reparaturen sind nur Originalersatzteile zulässig. Es darf nur vom Hersteller
zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haf-
tung des Herstellers für die daraus entstehenden Folgen ausgeschlossen.
2.9 Unzulässige Betriebsweisen
Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschalten eine Warte-
zeit von mindestens 1 Minute eingehalten werden. Die Einschaltstrombegren-
zung der Pumpe ist sonst wirkungslos und es kann zu Funktionsstörungen,
oder Beschädigungen eines evtl. angeschlossenen Heizungsreglers kommen.
Die Betriebssicherheit der Pumpe ist nur bei bestimmungsgemäßer Verwen-
dung gewährleistet.
Punkt 4 dieser Betriebsanleitung ist hierbei zu beachten. Die in den techni-
schen Daten angegebenen Grenzwerte sind unbedingt einzuhalten.
2 | SICHERHEITSHINWEISE

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 8
Das Produkt ist sofort nach Erhalt auf etwaige Transportschäden hin zu untersuchen. Sollten
Transportschäden festgestellt werden, so sind diese beim Spediteur geltend zu machen.
Unsachgemäßer Transport und unsachgemäße Lagerung können zu Personenschäden
oder zu Schäden am Produkt führen.
• Bei Lagerung und Transport ist das Produkt vor Frost, Feuchtigkeit
und Beschädigungen zu schützen
• Die Pumpe niemals an Anschlusskabel oder Klemmkasten tragen,
sondern nur am Pumpengehäuse
• Sollte die Verpackung durch Feuchtigkeit aufgeweicht worden sein,
kann ein Herausfallen der Pumpe zu ernsten Verletzungen führen.
3 | TRANSPORT UND LAGERUNG
Die evenes Hocheffizienzpumpen HE-HL+sind für das Umwälzen von Warm-
wasser in Zentralheizungen konzipiert und eignen sich auch zur Förderung
dünnflüssiger Medien im Bereich Industrie und Gewerbe. Sie sind auch für
solartechnische Anlagen geeignet.
4 | BESTIMMUNGSGEMÄSSE VERWENDUNG

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+9
DE
5.1 Technische Daten HE-HL+40 | 60
5 | ANGABEN ÜBER DAS ERZEUGNIS

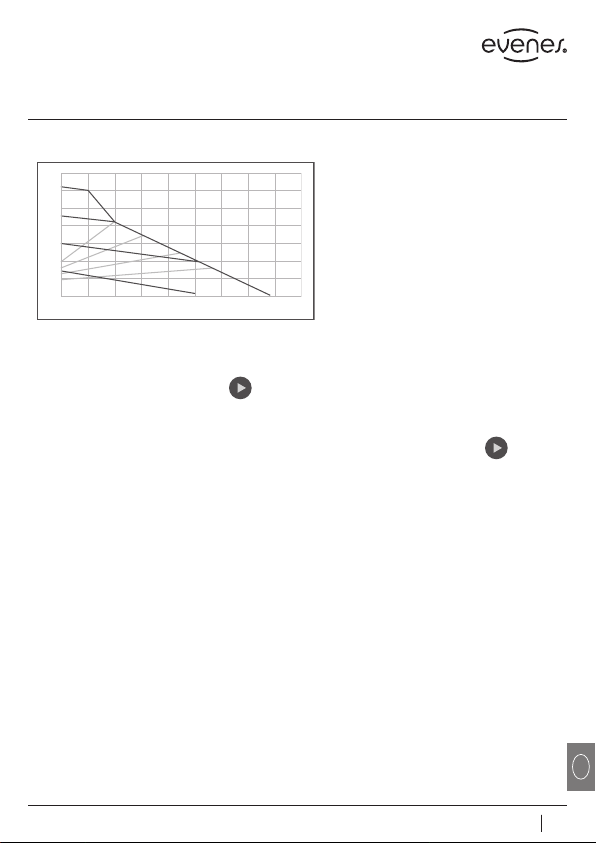

Kennlinie HE-HL
+
40
H
(m)
6
5
4
3
2
1
0
01234Qm3/h
Kennlinie HE-HL
+
60
H
(m)
6
5
4
3
2
1
0
3/h
01234Qm
HE-HL+40 HE-HL+60
Maximale Förderhöhe 4,0 m 6,0 m
Maximaler Durchfluss 2.800 l/h 3.600 l/h
Leistungsaufnahme P1 (W) 3 - 23 4 - 42
Versorgungsspannung 1 x 230V 50Hz
Emissions-Schalldruckpegel < 40 dB(A)
Schutzart IP 42
EEI ≤ 0,18 ≤ 0,20
Wärmeklasse TF 110
Umgebungstemperatur 0 °C bis 40 °C
Medientemperatur +5 bis 110°C
Systemdruck max. 10 bar (1 MPa)
Zugelassene Fördermedien Heizungswasser nach VDI 2035
Wasser/Glykolgemische 1:1

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 10
Zulaufdruck
5 | ANGABEN ÜBER DAS ERZEUGNIS
Medientemperatur Mindest-Zulaufdruck
< 75°C 0,05 bar 0,005 MPa 0,5 m
75°C – 90°C 0,3 bar 0,03 MPa 3,0 m
90°C – 110°C 1,1 bar 0,11 MPa 11,0 m
Zulässiger Einsatzbereich
Temperaturbereich bei max.
Umgebungstemperatur
zulässige
Medientemperatur
25°C 5°C – 110°C
40°C 5°C – 95°C
Hinweis: Vorsicht! Unzulässige Fördermedien können die Pumpe zerstören,
sowie Personenschäden hervorrufen. Unbedingt Herstellerangaben und
Sicherheitsdatenblätter berücksichtigen!
5.2 Lieferumfang
• Original Einbau- und Betriebsanleitung
• Pumpe
• 2 Flachdichtungen
• Isolierung
• Pumpenstecker

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+11
DE
6 | BESCHREIBUNG DER PUMPE
In einem durchschnittlichen Haushalt werden 10 – 20 % des Stromverbrauchs durch her-
kömmliche Standardpumpen verursacht. Mit der Pumpenserie HE-HL+haben wir eine Umwälz-
pumpe entwickelt, die einen Energieeffizienzindex von ≤ 0,20 aufweist. Durch den Einsatz der
HE-HL+kann der Energieverbrauch gegenüber einer herkömmlichen Umwälzpumpe bis ca.
80% gesenkt werden. Die hydraulische Leistung konnte gegenüber den Standardpumpen
nahezu gleichgehalten werden. Die Pumpenleistung passt sich an den tatsächlichen Bedarf
der Anlage an, denn sie arbeitet nach dem Proportionaldruckverfahren.
7 | PUMPENEINSTELLUNG UND FÖRDERLEISTUNG
Beschreibung der Bedienelemente
7.1 Die Taste
Alle Funktionen der Pumpe sind mit nur einer Taste steuerbar. Das Drücken der Taste löst
abhängig von der Länge des Tastendrucks unterschiedliche Funktionen aus.
• kurzer Tastendruck (< 3 sek.): Kennlinienauswahl
• langer Tastendruck (8 – 13 sek.): Entlüftungsprogramm
7.2 Die Anzeige
Kennlinienstufe permanent leuchtende LED = Konstantstufen I - IV
blinkende LED = Proportionalstufen 1 – 4

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 12
7 | PUMPENEINSTELLUNG UND FÖRDERLEISTUNG
7.3 Auswahl der Betriebsart
Bei dieser Pumpe haben Sie die Möglichkeit zwischen folgenden Betriebszuständen zu wählen:
1. Vier Kennlinien mit festen Drehzahlen
2. Vier Kennlinien mit Regelung im Proportionaldruck-Verfahren
Ab Werk ist die Pumpe auf die höchste Konstantstufe eingestellt.
Nach einem Reset (Seite 18) startet die Pumpe auch auf dieser Stufe.
Durch fortlaufendes Drücken der Taste wird die Kennlinie gewechselt. Zunächst werden
die vier Konstantstufen durchlaufen. Die LED’s leuchten bei diesen Stufen permanent. Für
Stufe I leuchtet eine LED, für Stufe II leuchten zwei, für Stufe III leuchten drei und für Stufe IV
leuchten vier LED’s. Dann folgen die Stufen mit Proportionalregelung. Bei diesen Stufen blinkt
jeweils nur die LED neben dem entsprechenden Stufen Symbol.
eingestellte
Stufe
folgende
LED‘s
leuchten
Leuchtverhalten
der LED‘s
4 4
LED‘s
blinken
3 3
2 2
1 1
IV 1 + 2 + 3 + 4
LED‘s
leuchten
permanent
III 1 + 2 + 3
II 1 + 2
I 1
LED 4
LED 3
LED 2
LED 1

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+13
DE
7 | PUMPENEINSTELLUNG UND FÖRDERLEISTUNG
7.4 Entlüftungsprogramm
Durch längeres Drücken der Taste (8 – 13 sek.) wird ein ca. 4,5 Minuten dauerndes Ent-
lüftungsprogramm gestartet. Die vier Leuchtdioden leuchten als Lauflicht in Auf- und Abwärts-
Richtung und das Programm durchläuft Stufen mit unterschiedlichen Drehzahlen und unter-
schiedlicher Dauer. Der Ablauf kann durch erneutes langes Drücken der Taste vorzeitig
beendet werden. Die Pumpe kehrt dann in die vorher gewählte Betriebsart zurück.
H
(m)
6
5
4
3
2
1
0
01
1
I
II
III
IV
2
3
4
3
234Qm/h
Kennlinie

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 14
Spannungsfreie Montage mit waagerecht liegendem Pumpenmotor durchführen (Richtungspfeil
auf dem Pumpengehäuse zeigt die Flussrichtung an) (Fig. 1).
Bei Wärmedämmarbeiten darauf achten, dass der Pumpenmotor und das Elektronikgehäuse
nicht gedämmt werden.
Soll die Einbaulage geändert werden, so muss das Motorgehäuse wie folgt gedreht werden
(Fig. 2a bis 2d):
• Innensechskantschrauben lösen
• Motorgehäuse verdrehen
• Innensechskantschrauben wieder eindrehen und festziehen.
8 | MONTAGE
Fig. 1
Fig. 2a Fig. 2c
Fig. 2b Fig. 2d

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+15
DE
Achtung Lebensgefahr!
Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebens-
gefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen.
• Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß
der geltenden Vorschriften (z.B. IEC, VDE usw.) durchführen lassen!
• Stromart und Spannung müssen den Angaben des Typenschildes entspre-
chen
• Vorschriften der lokalen Energieversorger beachten!
• Unfallverhütungsvorschriften beachten!
• Niemals am Netzkabel ziehen
• Kabel nicht knicken
• Keine Gegenstände auf das Kabel stellen
• Bei Einsatz der Pumpe in Anlagen mit Temperaturen über 90°C muss eine
entsprechend wärmebeständige Anschlussleitung verwendet werden
• Bei der Installation entstehen Gefährdungen durch scharfe Kanten oder Grate
• Pumpe niemals durch Tragen am Netzkabel transportieren
• Es besteht Verletzungsgefahr durch Herabfallen der Pumpe
9 | ELEKTRISCHER ANSCHLUSS

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 16
12
34
Click
Click
Schließen Sie das Netzkabel wie dargestellt an die Pumpe an. Vorsicht Netzspannung!
Unbedingt die erforderlichen Schutz-Maßnahmen, VDE-Vorschriften und örtlichen Bestimmun-
gen beachten.
Der Leiterquerschnitt darf nicht kleiner als 0,75 mm2sein. Bei Verwendung von feindrähtigen
Leitungen sind Aderendhülsen zu benutzen.
9 | ELEKTRISCHER ANSCHLUSS
9.1 Montage des Netzsteckers
18
6
13 (2x)
2

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+17
DE
Hinweis: Anlage sachgerecht füllen und entlüften. Um die Pumpe zu ent-
lüften, sollte das Entlüftungsprogramm gestartet werden (siehe
Abschnitt 7.4 auf Seite 13).
Nach diesem Vorgang kann die Pumpe in die gewünschte
Regelungsart eingestellt werden. Eine unvollständige Entlüftung
führt zu Geräuschentwicklung in der Pumpe und Anlage.
Warnung! Verbrennungsgefahr!
Je nach Betriebszustand der Anlage kann die
gesamte Pumpe sehr heiß werden.
10 | ANLAGE FÜLLEN UND ENTLÜFTEN
Vor Wartungs-, Reinigungs- und Reparaturarbeiten Anlage spannungsfrei schal-
ten und gegen unbefugtes Wiedereinschalten sichern. Bei hohen Wassertem-
peraturen und Systemdrücken Pumpe vorher abkühlen lassen. Es besteht
Verbrühungsgefahr!
11 | WARTUNG/SERVICE

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 18
12 | STÖRUNGEN, URSACHEN UND BESEITIGUNGEN
Wartungsarbeiten oder Reparaturversuche dürfen nur von Fachpersonal unter-
nommen werden. Vor Wartungs-, Reinigungs- und Reparaturarbeiten Anlage
spannungsfrei schalten und gegen unbefugtes Wiedereinschalten sichern.
Bei hohen Wassertemperaturen und Systemdrücken Pumpe vorher abkühlen
lassen. Es besteht Verbrühungsgefahr!
Fehlerbild oder
Codeanzeige der Pumpe Mögliche Ursache Abhilfe
Pumpe fördert nicht;
Anzeige leuchtet nicht Fehler in der Spannungsversorgung
Netzspannung an der Pumpe überprüfen.
Gegebenenfalls Schutzschalter wieder einschalten.
Pumpe läuft; fördert aber
kein Wasser Luft in der Anlage
Pumpe entlüften (siehe Kapitel 7.4 und Kapitel 10
in der Anleitung)
Schieber geschlossen Absperrschieber öffnen
Geräusche in der Anlage Luft im System Anlage entlüften
Pumpenleistung zu hoch Pumpeneinstellungen überprüfen
Pumpe macht Geräusche Luft in der Pumpe
Pumpe entlüften (siehe Kapitel 7.4 und Kapitel 10
in der Anleitung)
zu geringer Anlagendruck Zulaufdruck erhöhen
Ausdehnungsgefäß defekt Gasvolumen im Ausdehnungsgefäß prüfen
Gebäude wird nicht warm Pumpeneinstellung fehlerhaft
Sollwert erhöhen (siehe Kapitel 7.3 in der Anleitung)
Pumpeneinstellungen
lassen sich nicht verändern Fehler im Programmablauf Pumpe in den Auslieferungszustand zurücksetzen (Reset):
• Hierfür Pumpe von der Stromzufuhr trennen
und mindestens 15 Sekunden warten
• Stromzufuhr wieder herstellen und dabei die
Taste gedrückt halten bis alle vier LED‘s
leuchten
• Nachdem die Taste losgelassen wird
befindet sich die Pumpe im Auslieferungszustand
(höchste Konstantkennlinienstufe) und kann neu
eingestellt werden

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+19
DE
12 | STÖRUNGEN, URSACHEN UND BESEITIGUNGEN
Fehlerbild oder
Codeanzeige der Pumpe Mögliche Ursache Abhilfe
Alle vier LED‘s blinken 1 – 2
mal und die Pumpe
versucht
wieder anzulaufen
Rotorblockierung Pumpe spannungsfrei schalten und gegen
Wiedereinschalten sichern.
Wenn möglich Absperrventil vor und hinter der
Pumpe schließen oder Wasser ablassen.
Je nach Betriebszustand der Anlage kann
heißes Wasser austreten! Verbrennungsgefahr!
Motorkopf durch lösen der vier Innensechskant-
schrauben lösen und Pumpenkopf abnehmen.
Pumpenlaufrad muss sich leicht drehen lassen.
Mögliche Verunreinigungen oder Fremdkörper
entfernen und Pumpe wieder zusammenbauen.
Besteht der Fehler weiterhin muss die Pumpe
ersetzt werden.
Alle vier LED‘s blinken
(0,5-Sekunden-Takt) Überspannung Netzspannung überprüfen
Übertemperatur Anlagentemperatur absenken. Beliebige Taste
drücken oder Pumpe mindestens 1 Minute vom
Netz trennen. Besteht der Fehler weiterhin muss
die Pumpe ersetzt werden.
Elektronikfehler Pumpe ersetzen
Die beiden untersten LED‘s
blinken Die Pumpe wird nicht mit Netzspannung versorgt.
Das Blinken der Anzeige
entsteht dadurch, dass der
Pumpenrotor sich durch die
Bewegung des Wassers dreht
und die Pumpe sich wie ein
Generator verhält
Netzspannung an der Pumpe überprüfen
Keine automatische
Regelung der Leistung
in den Proportionaldruck-
Stufen
Ein in der Anlage verbautes
geöffnetes Überströmventil
verhindert die Regelung
Überströmventil wenn möglich entfernen oder
schließen
Lässt sich die Störung nicht beseitigen, wenden Sie sich bitte an das Fachhandwerk.

EVENES HEIZUNGS-UMWÄLZPUMPE HE-HL+ 20
Hinweis: Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll sondern
müssen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die öffent-
lichen oder privaten Entsorgungsgesellschaften in Anspruch.
Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in
unseren Produkten verwendeten Materialien (www.evenes.de)
13 | ENTSORGUNG
