Evo-lite MaxBAR 210 IP65 User manual

MaxBAR 210 Manual Ver. 1.00 Page1
MaxBAR 210 IP65
Outdoor 42 X 5W RGB LED Bar
User manual / Mode d’emploi / Bedienungsanleitung

MaxBAR 210 Manual Ver. 1.00 Page2

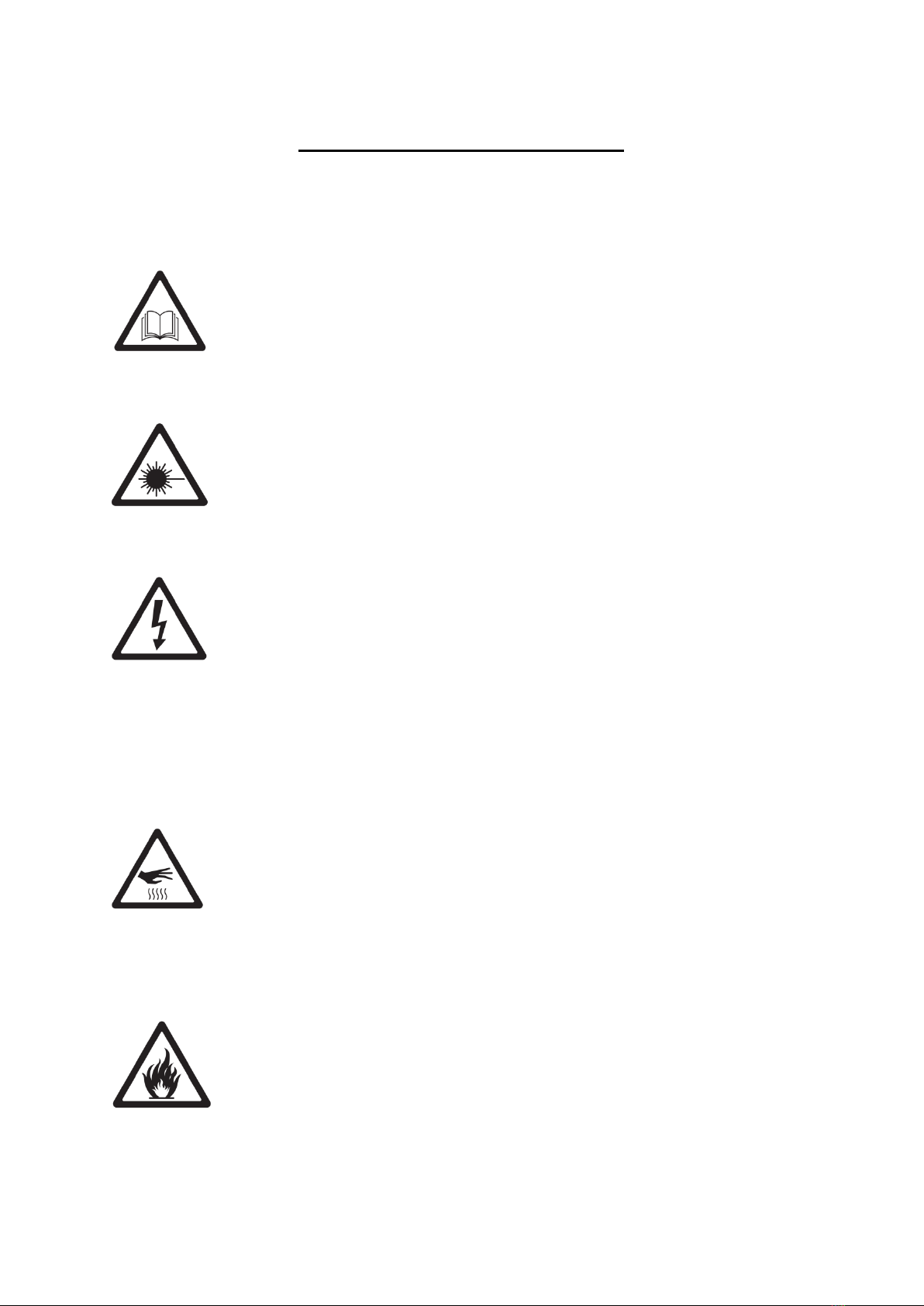

ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil
dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes
après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

MaxBAR 210 Manual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

MaxBAR 210 Manual Ver. 1.00 Page4
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu
pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée
et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes
européennes en vigueur.
Description du produit
> Barre de LED pour éclairage intérieur et extérieur
>Contrôlable en DMX512 : 3, 4, 5, 6, 9 canaux.
> Effet Stroboscopique à vitesse variable
> Dimmer(0-100%) avec différentes courbes
> Panneau de contrôle avec afficheur
> Option de remise à zéro avec les presets usine.
> Effets automatiques : 5 type de changements de couleurs
> 42 LED de 5W RGB
> 9 courbes de dimmer
> Angle du faisceau de 60°
> Refroidissement forcé par ventilateur
> Alimentation sur connecteur Powercon IN&OUT
> Alimentation électrique : 110V- 250V / 50-60Hz
> Consommation électrique : 210W max
> Dimensions : 535 x 153 x 182 mm
> Poids net : 4 kg
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du
projecteur.

MaxBAR 210 Manual Ver. 1.00 Page5

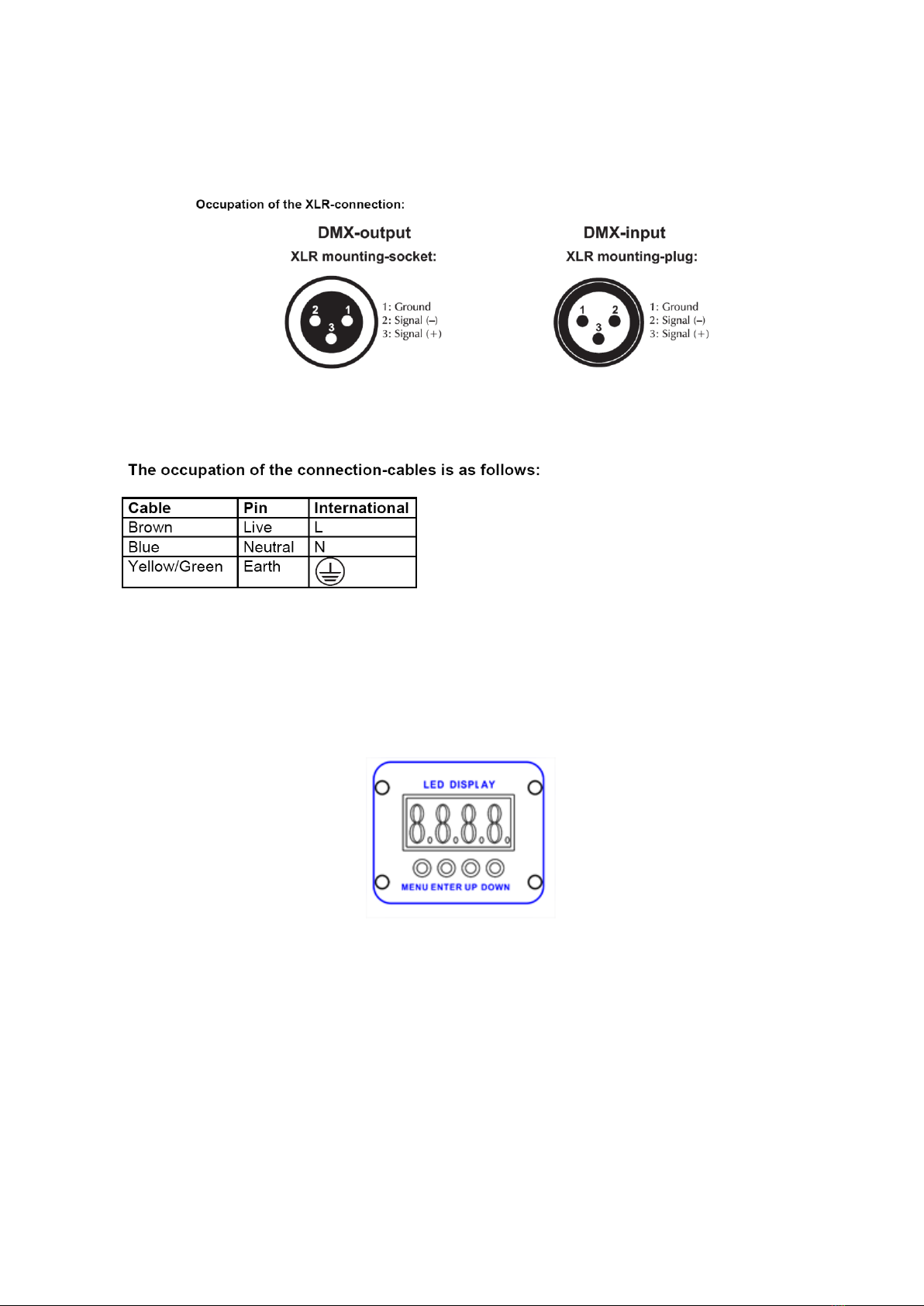

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée .Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur.
Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les menus
grâce aux touches UP / DOWN. Appuyez sur la touche ENTER pour valider vos choix et valeurs

MaxBAR 210 Manual Ver. 1.00 Page6
Item
Menu
Sub-menu
3rd-menu
Function
Description
STATIC
Rouge
Couleur fixe
Vert
Bleu
Strobe
AUTO
Auto 1
Sélection du
prog Auto
Auto 2
Auto 3
Auto 4
Auto 5
DMX
Adresse DMX
PERS
3CH
Mode DMX
9CH
4CH
5CH
6CH
SETTING
Parammètres
d’usine :
UP+DOWN+UP+D
OWN
Reset
Reset et
réglage
Dimmer
DIM1~8
oProtocole DMX 3 canaux
CH
Valeur DMX
Fonction
Description
1
0 255
Intensité du rouge
Linear dimming from
0~100%
2
0 255
Intensité du vert
3
0 255
Intensité du bleu
oProtocole DMX 9 canaux (STAG)
CH
DMX data
Function
Description
1
0 255
Dimmer
Dimmer linéaire de 0
à 100%
2
0 255
Intensité du rouge
3
0 255
Intensité du vert
4
0 255
Intensité du bleu
5
0 9
Pas de function
Couleurs Macro
10 29
Rouge 100％/Vert /Beu 0％
30 49
Rouge/Vert 100％/Beu 0％
50 69
Rouge 0％/Vert 100％/Bleu
70 89
Rouge 0％/Vert /Bleu 100％
90 109
Rouge/Vert 0％/Bleu 100％
110 129
Rouge 100％/Vert 0％/Bleu
130 149
Rouge 100％/Vert /Bleu
150- 169
Rouge/Vert /Bleu 100％
170 255
Rouge 100％/Vert 100％/Bleu 100％
/Blanc 100％
6
000 015
Pas de fonction
STROBE
016 215
Strob normal（de lent à rap)）
216 255
Strob aléatoire
7
0 10
Pas de function
Programmes AUTO
11 50
AUTO1

MaxBAR 210 Manual Ver. 1.00 Page7
51 100
AUTO2
101 150
AUTO3
151 200
AUTO4
201 255
AUTO5
8
0 255
Vitesse des programmes
9
0 09
Pas de function
Réglages vitesse
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
oProtocole DMX 4 canaux (ARC.3)
CH
DMX data
Function
Description
1
0 255
Intensité du rouge
Dimmer linéaire
2
0 255
Intensité du vert
3
0 255
Intensité du bleu
4
0 09
Pas de function
Réglages vitesse
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
oProtocole DMX 5 canaux (AR.3 + D)
CH
DMX data
Function
Description
1
0 255
Dimmer
Dimmer linéaire de 0
à 100%
2
0 255
Intensité du rouge
3
0 255
Intensité du vert
4
0 255
Intensité du bleu
5
0 09
Pas de function
Réglages vitesse
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
o

MaxBAR 210 Manual Ver. 1.00 Page8
oProtocole DMX 6 canaux (AR.3 + S)
CH
DMX data
Function
Description
1
0 255
Dimmer
Linear dimming from
0~100%
2
0 255
Intensité du rouge
3
0 255
Intensité du vert
4
0 255
Intensité du bleu
5
000 015
Pas de fonction
STROBE
016 215
Strob normal（de lent à rap)）
216 255
Strob aléatoire
6
0 09
Pas de function
Ajustement du
dimmer
10 34
Vitesse dim linéaire (dIM=OFF）
35 59
Vitesse dim non linéaire 1（dIM=1）
60 84
Vitesse dim non linéaire 2（dIM=2）
85 109
Vitesse dim non linéaire 3（dIM=3）
110 134
Vitesse dim non linéaire 4（dIM=4）
135 159
Vitesse dim non linéaire 5（dIM=5）
160 184
Vitesse dim non linéaire 6（dIM=6）
185 209
Vitesse dim non linéaire 7（dIM=7）
210 255
Vitesse dim non linéaire 8（dIM=8）
oMode Automatique
Sélection du Mode AUTO
Appuyez sur la touche Menu jusqu’à l’affichage de AUTO, puis appuyez sur ENTER pour valider ce
choix. Sélectionnez le mode parmi At01, At02...At05. Appuyez sur ENTER pour valider.
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse
de base, adresse à partir de laquelle l’appareil va répondre.
Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
Entretien et maintenance

MaxBAR 210 Manual Ver. 1.00 Page9
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Modèle
MaxBAR 210 IP65
Voltage
110V- 250V / 50-60Hz
Consommation:
210W
Indice de protection
IP65
LEDs
42X5 Watts RGB 3in1
Poids brut
5.5 kg
Dimensions
535 x 153 x 182 mm

MaxBAR 210 Manual Ver. 1.00 Page10

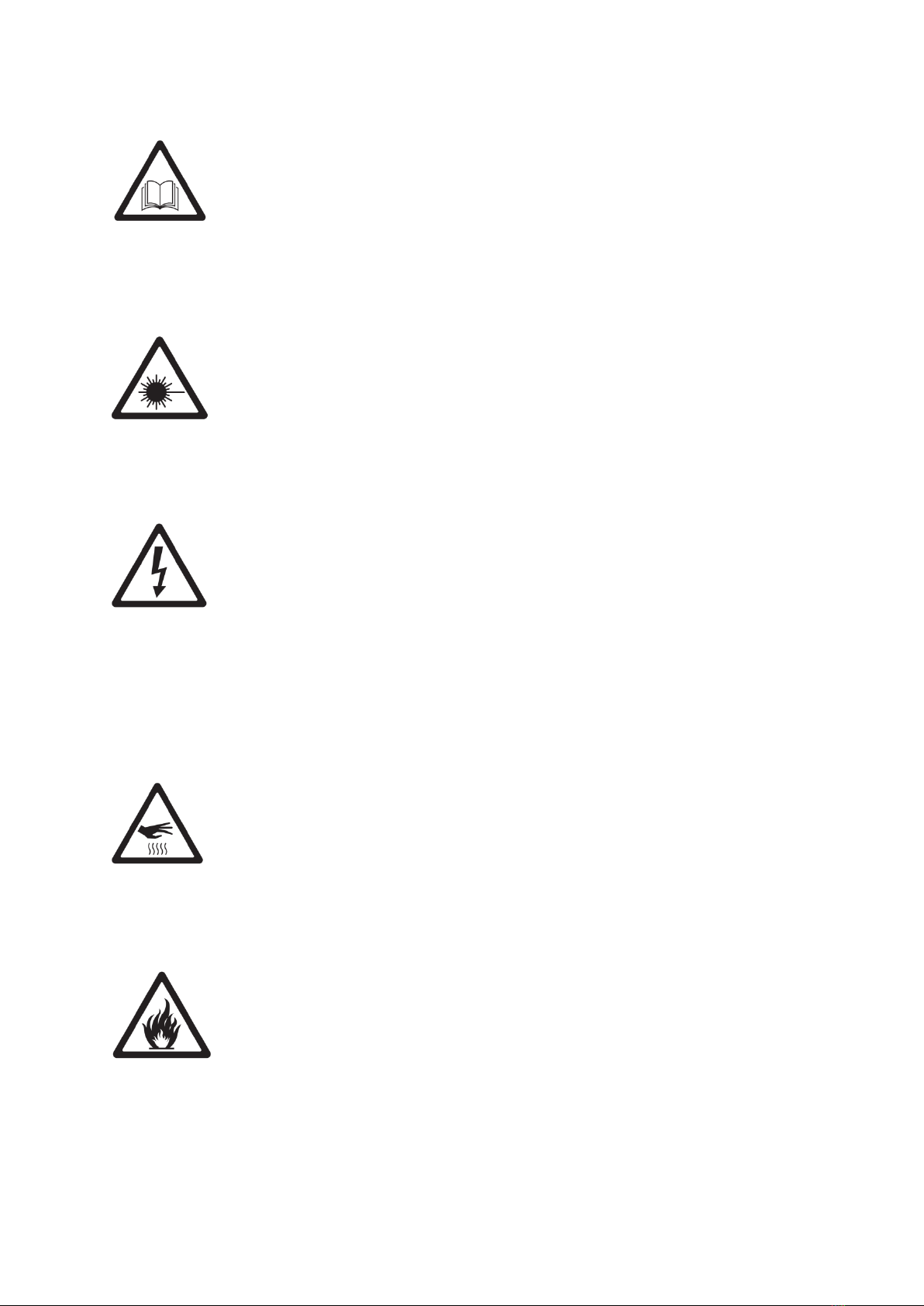

WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use. Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
.

MaxBAR 210 Manual Ver. 1.00 Page11
DANGER !
Safety Hazard.Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a
professional repair service.
Introduction
Thank you for selecting this professional fixture from evolite
This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting
effects for a long period of time.
This evolite fixture is complying with European standards: EN60598-1:2008+A11:2009 EN60598-2-
17:1989+A2:1991 et RoHs.
Device Description
> Wash LED Bar outdoor use
> LED Type: 42pcs ×5W RGB 3in1 super bright LED
> Drive Current: 300mA
> Lifetime: About 50000 hours
> Channel mode: 5 kinds control channels modes. STAG mode, ARC3, AR3.d, AR3.S, 3CH mode can be
chosen (9CHS/4CHS/5CHS/6CHS/3CHS)
> Smooth color mix with the latest reflective cup
> Strobe effect with variable speed
> Dimmer (0-100%) with 9 different curves
> Clear display for control panel
> Powercon power supply connectors IN an OUT
> Power supply: 110V- 250V / 50-60Hz
> Power consumption: 210W max
> Temperature Protection: 65℃
> Surface Treatment: Aluminium
> Auto effect: 5 kinds dynamic effects
> Dimming mode: Dimmer 0 means fast linear dimming. Dimmer 1~8 stands for soft non-linear
dimming.
> Dimensions : 535 x 153 x 182 mm
> NW : 5 kg

MaxBAR 210 Manual Ver. 1.00 Page12
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working
load limits, installation material being used, and periodic safety inspection of all installation material
and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead
use a professional structural rigger. Improper installation can result in bodily injury and or damage to
property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable!
oDMX 512 Connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or
properly. Please note the starting address depends upon which controller is being used. Only use a
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or
one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried
out in compliance with IEC standards.

MaxBAR 210 Manual Ver. 1.00 Page13
Set up
oControl panel
The control board offer several features: you can simple set the starting address, run the pre-
programmed program or make a reset.
The main menu is accessed by pressing the Menu button, Browse through the submenu by pressing
Up or Down. Press the Enter-button in order to select the desired menu. You can change the
selection by pressing Up or Down, confirm every selection by pressing the Enter-button. The
functions provided are described in the following setting.
Item
Menu
Sub-menu
3rd-menu
Function
Description
STATIC
Red
Static color
setting
Green
Blue
Strobe
AUTO
Auto effect 1
Auto effect
choosing
Auto effect 2
Auto effect 3
Auto effect 4
Auto effect 5
DMX
Address
code setting
PERS
3CH
DMX
channel
mode
setting
9CH
4CH
5CH
6CH
SETTING
Restore factory
setting password
is
UP+DOWN+UP+
DOWN
Reset
Reset and
DIM setting
DIM1~8
oAuto Mode
Press the MENU until it shows AUTO.
Use the UP/DOWN buttons to set to At1 > At5, Press ENTER to confirm.
oDMX Mode
DMX mode is selected in the main menu.
You can control the projectors individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. (1st DMX channel).

MaxBAR 210 Manual Ver. 1.00 Page14
Note. If 2 fixtures are addressed with same DMX value, they will move exactly the same way.
oDMX Protocol 3 channel
oDMX Protocol 9 channel (STAG)
CH
DMX data
Function
Description
1
0 255
Overall Dimmer
Linear dimming from
0~100%
2
0 255
Red Dimmer
3
0 255
Green Dimmer
4
0 255
Blue Dimmer
5
0 9
NO FUNCTION
COLOR MACRO
10 29
RED 100％/GREEN UP/BLUE 0％
30 49
RED DOWN/GREEN 100％/BLUE
0％
50 69
RED 0％/GREEN 100％/BLUE UP
70 89
RED 0％/GREEN DOWN/BLUE
100％
90 109
RED UP/GREEN 0％/BLUE 100％
110 129
RED 100％/GREEN 0％/BLUE
DOWN
130 149
RED 100％/GREEN UP /BLUE UP
150- 169
RED DOWN /GREEN DOWN /BLUE
100％
170 255
RED 100％/GREEN 100％/BLUE
100％/WHITE 100％
6
000 015
NO FUNCTION
STROBE
016 215
Normal strobe（slow to fast）
216 255
Random strobe
7
0 10
No function
11 50
AUTO1
Auto-program effect
running
51 100
AUTO2
101 150
AUTO3
151 200
AUTO4
201 255
AUTO5
8
0 255
AUTO SPEED
9
0 09
No function
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）

MaxBAR 210 Manual Ver. 1.00 Page15
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
oDMX Protocol 4 channel (ARC.3)
CH
DMX data
Function
Description
1
0 255
Red Dimmer
Linear dimming from
0~100%
2
0 255
Green Dimmer
3
0 255
Blue Dimmer
4
0 09
No function
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
oDMX Protocol 5 channel (ARC.3+D)
CH
DMX data
Function
Description
1
0 255
Overall Dimmer
Linear dimming from
0~100%
2
0 255
Red Dimmer
3
0 255
Green Dimmer
4
0 255
Blue Dimmer
5
0 09
No function
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）

MaxBAR 210 Manual Ver. 1.00 Page16
oDMX Protocol 6 channel (ARC.3+S)
CH
DMX data
Function
Description
1
0 255
Overall Dimmer
Linear dimming from
0~100%
2
0 255
Red Dimmer
3
0 255
Green Dimmer
4
0 255
Blue Dimmer
5
000 015
NO FUNCTION
STROBE
016 215
Normal strobe（slow to fast）
216 255
Random strobe
6
0 09
NO FUNCTION
Dimmer speed
adjustment
10 34
Linear dimming speed（dIM=OFF）
35 59
Non-linear dimming speed 1
（dIM=1）
60 84
Non-linear dimming speed 2
（dIM=2）
85 109
Non-linear dimming speed 3
（dIM=3）
110 134
Non-linear dimming speed 4
（dIM=4）
135 159
Non-linear dimming speed 5
（dIM=5）
160 184
Non-linear dimming speed 6
（dIM=6）
185 209
Non-linear dimming speed 7
（dIM=7）
210 255
Non-linear dimming speed 8
（dIM=8）
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning
frequency depends on the environment in which the fixture operates: damp, smoky or
particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days.

MaxBAR 210 Manual Ver. 1.00 Page17
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some
suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link
properly.
oIf the DMX LED is on and no response to the channel, check the address settings
and DMX polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or
on PCB of the fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that
may cause damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
Technical Specifications
Model
MaxBAR 210 IP65
Voltage
110V- 250V / 50-60Hz
Power consumption:
210W
LED
42 pcs 5 Watts RGB 3 in 1
Weight
5.5 kg
Dimensions
535 x 153 x 182 mm

MaxBAR 210 Manual Ver. 1.00 Page18
Bedienungsanleitung
Sicherheitshinweise
ACHTUNG !
Bevor Sie Ihr Gerät in Betrieb nehmen, empfehlen wir Ihnen, alle Anweisungen in dieser Anleitung sorgfältig zu
lesen.
ACHTUNG !
Dieses Gerät erzeugt intensives und kraftvolles Licht. Es besteht eine Gefahr für die Augen. Schauen Sie nicht
direkt in den Strahl.
GEFAHR !
Gefahr eines Stromschlags.
Es ist wichtig, nur das mitgelieferte Netzkabel (geerdetes Kabel) zu verwenden.
Trennen Sie das Gerät immer vom Stromnetz, bevor Sie mit technischen Eingriffen oder Wartungsarbeiten
beginnen.
Schließen Sie dieses Gerät nicht an einen variablen Leistungsblock wie beispielsweise ein Dimmerpack an.
Um die Gefahr von Stromschlägen oder Bränden zu verringern und zu vermeiden, verwenden Sie dieses Produkt
nicht in einer feuchten oder regnerischen Umgebung.
ACHTUNG !
Verbrennungsgefahr.
Es ist wichtig, den Kontakt mit dem Gerät während des Betriebs und mindestens 10 Minuten nach Gebrauch zu
vermeiden. Die Außenseite des Gerätes kann sehr heiß werden.
Verwenden Sie den Projektor nicht mit einer 40°C höheren Umgebungstemperatur.
ACHTUNG !
Brandgefahr.
Es ist wichtig, alle brennbaren und brennbaren Materialien während des Betriebs vom Gerät fernzuhalten.

MaxBAR 210 Manual Ver. 1.00 Page19
GEFAHR !
Dieses Gerät birgt erhebliche Verletzungsgefahren. Es ist wichtig, dieses Gerät professionell zu
bedienen und zu verwenden.
Diese innovative Vorrichtung muss mit stabilen Haken installiert werden, die eine dem Gewicht
angemessene Größe aufweisen. Das Gerät muss mit den Haken verschraubt und richtig angezogen
werden, um einen Sturz durch Vibrationen der Maschine im Betrieb zu vermeiden. Die
Gerätebefestigung muss mit einem Sicherheitsgurt gesichert werden. Stellen Sie auch sicher, dass
die Struktur (oder der Befestigungspunkt) mindestens das 10-fache des Gewichts des
angeschlossenen Geräts tragen kann.
Das Gerät muss von einer qualifizierten Person installiert und für die Öffentlichkeit unzugänglich
sein.
Im Falle einer Fehlfunktion ist das Gerät sofort abzuschalten. Versuchen Sie nicht, es selbst zu
reparieren. Wenden Sie sich an Ihren Händler oder an eine autorisierte Fachwerkstatt. Es gibt keine
vom Benutzer austauschbaren Teile.
Einleitung
Herzlichen Glückwunsch zum Kauf dieses Projektors von evolite.
Dieser professionelle Projektor ist mit den neuesten technologischen Fortschritten ausgestattet
und wurde für den professionellen Einsatz entwickelt. Seine Qualität und Zuverlässigkeit sind das
Ergebnis einer sorgfältigen Fertigung und nach genauen Spezifikationen. Dieser intelligente
Projektor entspricht den aktuellen europäischen Normen.
Produktbeschreibung
> LED-Leiste für die Außenbeleuchtung
>Steuerbar in DMX512: 3, 4, 5, 6, 6, 6, 6, 9 Kanäle.
> Strobo-Effekt mit variabler Geschwindigkeit
> Dimmer (0-100%) mit verschiedenen Kurven
> Bedienfeld mit Display
> Reset-Option mit werkseitigen Voreinstellungen.
> Automatische Effekte: 5 Arten von Farbwechseln
> 42 LEDs mit 5W RGB RGB
> 9 Dimmer-Kurven
> 60° Abstrahlwinkel
> Forcierte Kühlung durch Lüfter
> Stromversorgung am Powercon IN&OUT-Anschluss
> Stromversorgung: 110V- 250V / 50-60Hz
> Leistungsaufnahme: 210W max.
> Abmessungen: 535 x 153 x 182 mm
> Nettogewicht: 5 kg

MaxBAR 210 Manual Ver. 1.00 Page20
Installation
oHaken
Dieser servogesteuerte Projektor muss mit festen Haken installiert werden, die eine
dem Gewicht angemessene Größe haben. Das Gerät muss mit den Haken verschraubt
und richtig angezogen werden, um einen Sturz durch Vibrationen der Maschine im
Betrieb zu vermeiden. Die Gerätebefestigung muss mit einem Sicherheitsgurt
gesichert werden. Stellen Sie auch sicher, dass die Struktur (oder der
Befestigungspunkt) mindestens das 10-fache des Gewichts des angeschlossenen
Geräts tragen kann.
Das Gerät muss von einer qualifizierten Person installiert und für die Öffentlichkeit
unzugänglich sein.
Sichern Sie die Befestigung des Projektors mit einem Sicherheitsgurt, der für das
Gewicht des Projektors zugelassen ist.
oDMX-Anschluss
Es wird dringend empfohlen, hochwertige DMX-Kabel zu verwenden. Verwenden Sie
geschirmtes, verdrilltes Kabel.
oAnschluss des Netzkabels
Die Stromversorgungskabel müssen zugelassen sein und der IEC-Norm entsprechen.
