Evo-lite Evo Spot 120 User manual

Evo Spot 120 User’s Manual Ver. 1.00 Page1
120W spot moving head
User manual / Mode d’emploi

Evo Spot 120 User’s Manual Ver. 1.00 Page2
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil
dans un milieu humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes
après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

Evo Spot 120 User’s Manual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle, par un utilisateur qualifié.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.

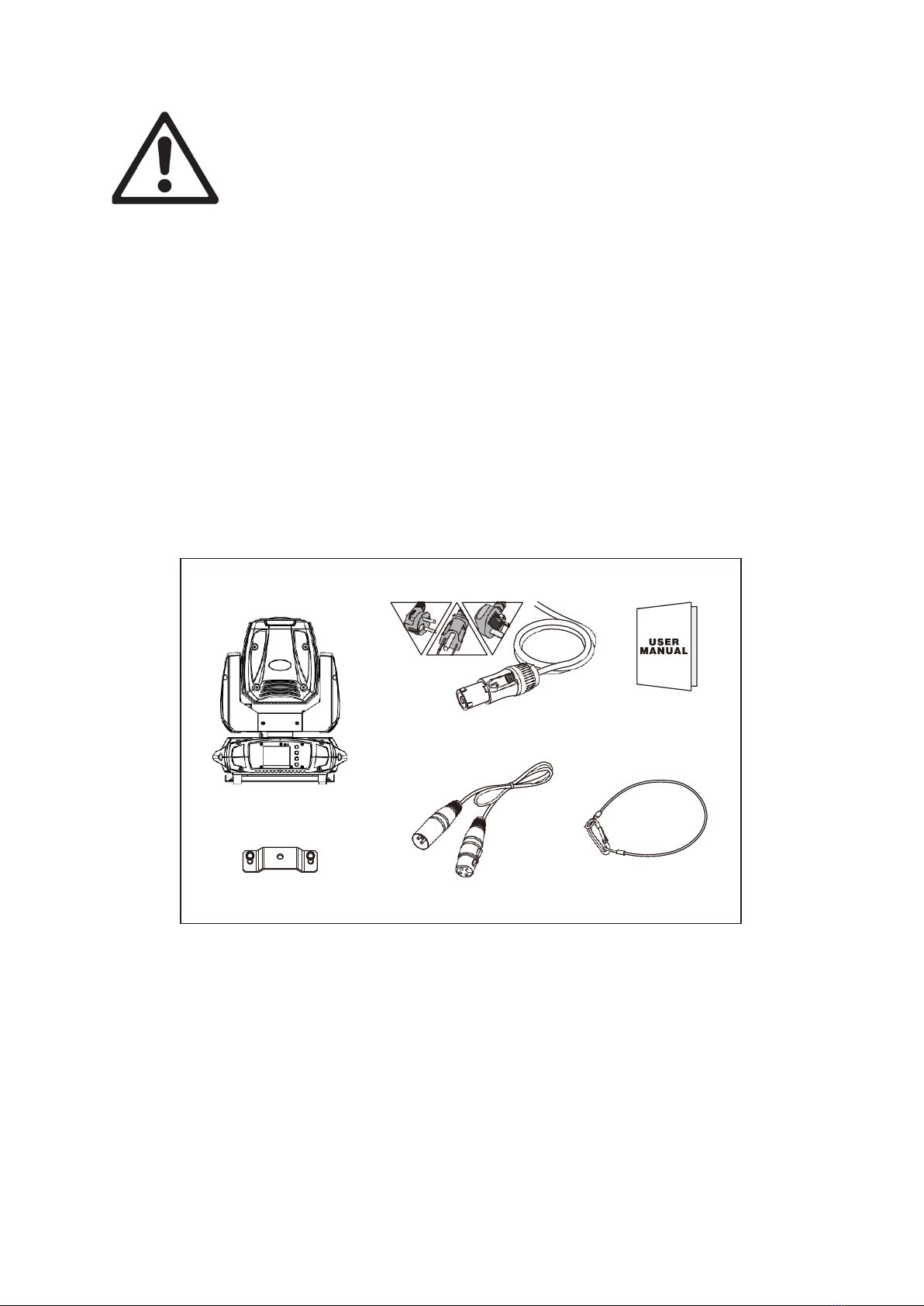

Euro Standard UK Standard
USA Standard
▲ User Manual*1
▲ Power Cable*1
▲ Moving Head *1
▲ Safety Cable*1
▲ Hanging Kit *2
▲ Signal Cable *1

Evo Spot 120 User’s Manual Ver. 1.00 Page4
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu
pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée
et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes
européennes en vigueur : 2014/35/EU, 2014/30/EU et RoHs 2011/65/EU.
Description du produit
- Lyre de type Spot à LED
- Rotation PAN 360°/540°/630° et TILT 90°/180°/270°
- Doté d’une LED de 120W blanche 7500K
- Modes de contrôles : Par câbles DMX, par W-DMX (Wireless Solution), en automatique, en
automatique avec détection du son.
- Equipée d’un récepteur DMX sans fil Wireless Solution
- 2 modes DMX : 14 ou 12 canaux
- Angle du faisceau : 16°
- Optique ultra claire
- Modes Automatiques très dynamiques et variés
- Modes Totem (180°)
- Roue de 7 couleurs + blanc
- Roue de 6 Gobos rotatifs interchangeables
- Prisme 3 facettes rotatif
- Ecran TFT 1.8 ‘’ couleurs
- Flux lumineux : 10450 lx @ 2.5m
- Flux lumineux : 2585 lx @ 5m
- Livré avec attaches de montage oméga
- Refroidissement par ventilation forcée, thermo régulé
- Consommation électrique : 175W max

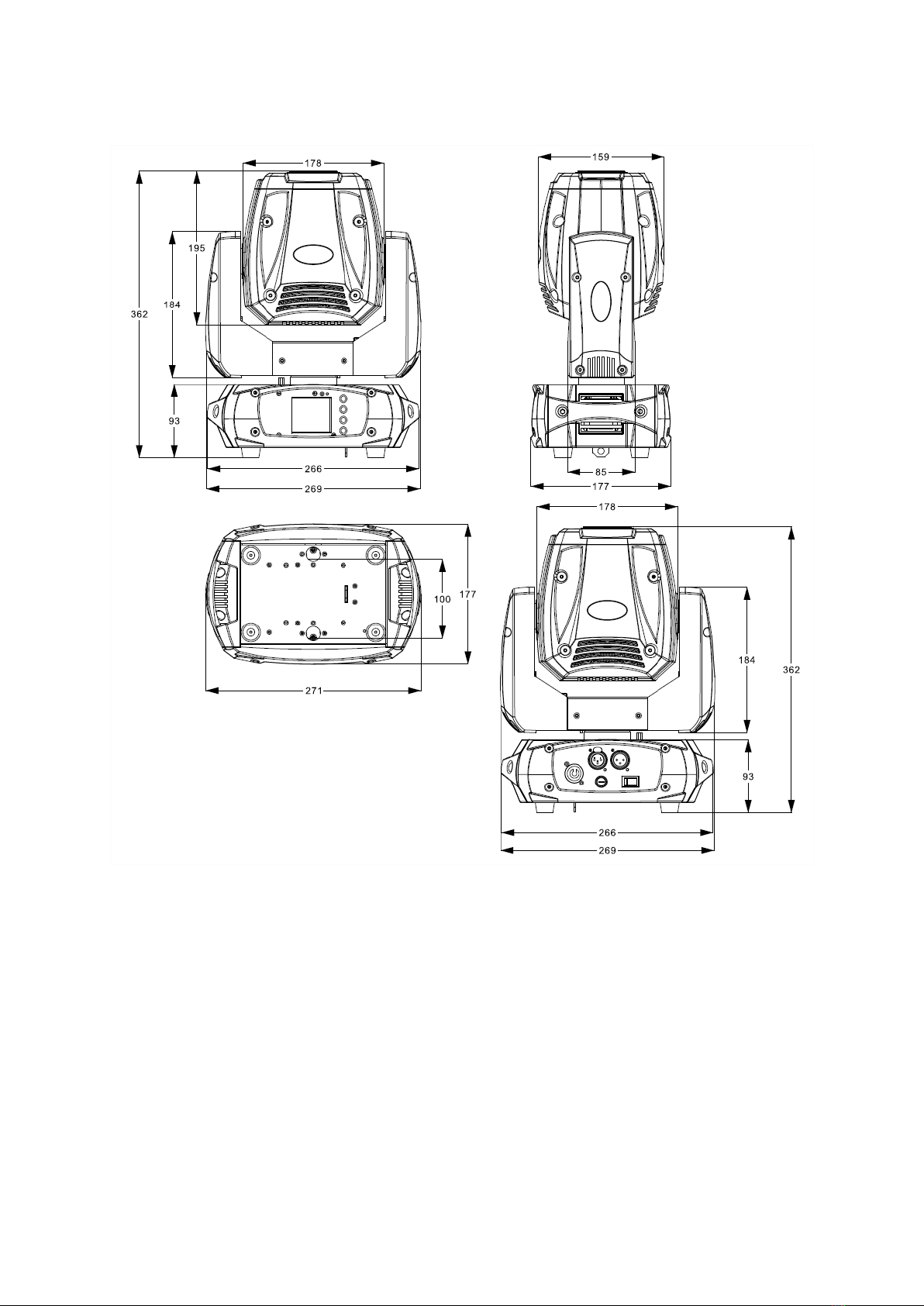

- Dimensions de l’appareil : 266 x 177 x 362 mm
- Dimensions du carton : 350 x 245 x 450 mm
- Poids brut : 6,8 kg
- Poids net : 8,6 kg

Evo Spot 120 User’s Manual Ver. 1.00 Page5
Installation
oAccroche
Ce projecteur asservi evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché. L’appareil doit être installé par une personne qualifiée et doit être placée
hors de portée du public.

Evo Spot 120 User’s Manual Ver. 1.00 Page6

Evo Spot 120 User’s Manual Ver. 1.00 Page7

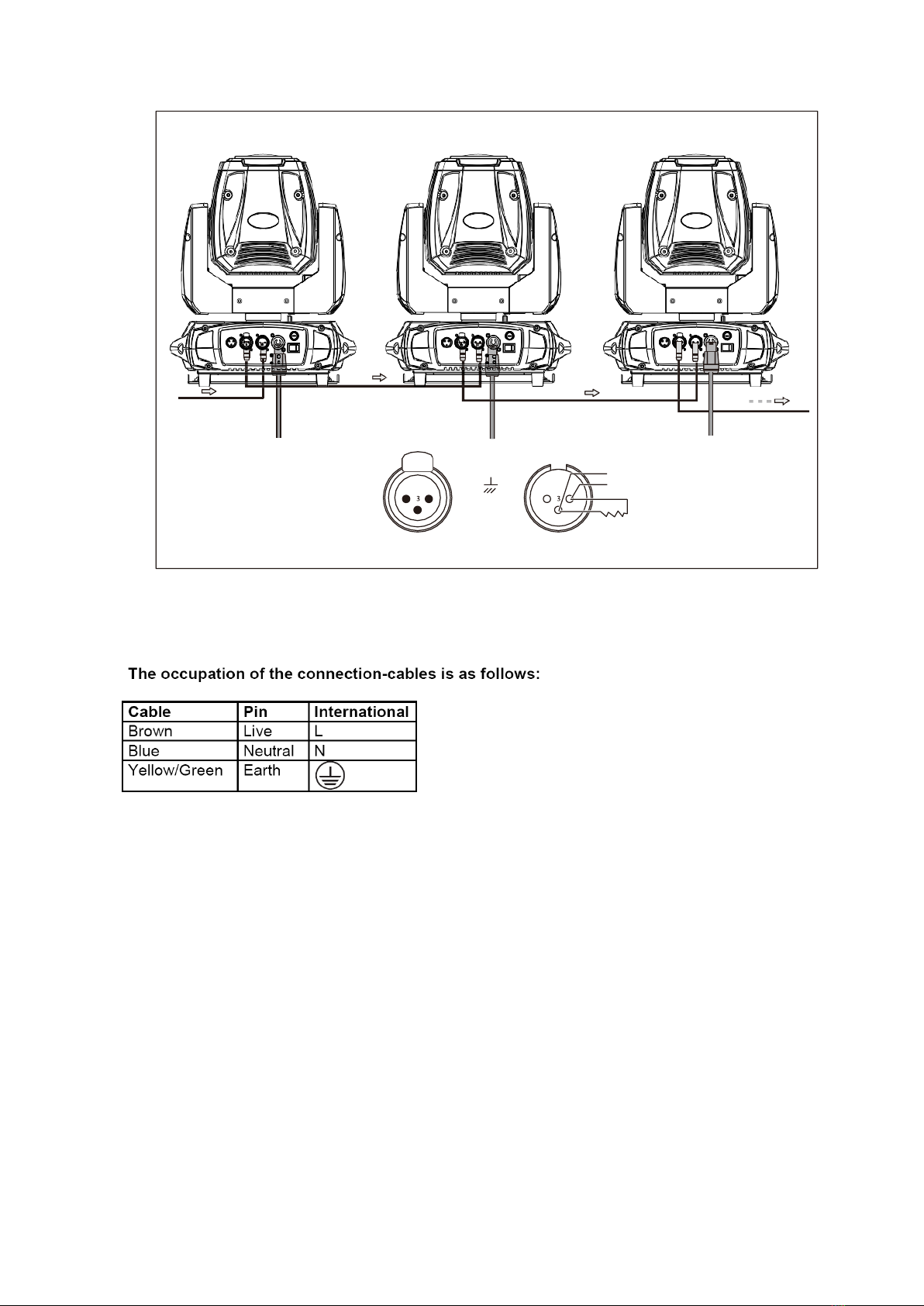

oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.
Mise en service
Ne pas allumer l’appareil s’il a subi un changement de température important. Attendre que
la condensation disparaisse avant toute utilisation.
DMX IN
POWER IN
Signal (-)
Signal (+)
21
Ground
12
Signal (-)
Signal (+)
120 Ω
DMX512 OUT
DMX512 IN

Evo Spot 120 User’s Manual Ver. 1.00 Page8
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur.
Accédez directement au menu en appuyant sur la touche Menu puis déplacez-vous dans les
menus grâce aux touches UP & DOWN. Appuyez sur la touche ENTER pour valider vos choix
et valeurs.
Fonction
Mode
Dmx Address
A001~AXXX
Adressage DMX
Channel Mode
CH14
Mode DMX 14 canaux
CH12
Mode DMX 12 canaux
Auto Run
Internal Program1~9
Master/Alone
Mode Auto
Music Control
Internal Program1~9
Master/Alone
Mode Détection du son
Option
Reset Default
Yes/No
Rappel des réglages
d’usine
Signal Set
Cable DMX
Utilisation en DMX filaire
WDMX & CAB
Réception sans fil et
transmission filaire
Pan / Tilt
Reverse Pan (On/Off)
Inverse le Pan
Reverse Tilt (On/Off)
Inverse le Tilt
MENU Description

Evo Spot 120 User’s Manual Ver. 1.00 Page9
Select Pan 630°/540°/360°
Sélect. De l’amplitude max
du PAN
Select Tilt 270°/180°/90°
Sélect. De l’amplitude max
du TILT
UI SET
Mic sensitivity 0~99%
Sensibilité du micro en
mode son
OFF Signal Mode (On/Off)
Garde la dernière position
avant coupure du signal
DMX
Half Color Wheel
Mode Demies couleurs
Manual
Control
Reset
Total Reset Pan/Tilt
Reset Color Reset
Gobo Reset
The Others Reset
Pan/Tilt Reset
Couleur Reset
Gobo Reset
Reset
Channel
PAN=XXX……
Mode Manuel de tous les
canaux
Advanced
(Access
Code088)
Calibration
PAN=XXX……
Calibrage (en usine
uniquement)
oMode Automatique
Sélection du Mode AUTO
Appuyez sur la touche MENU puis ENTER, utilisez ensuite la touche DOWN pour atteindre le menu
AUTO RUN. Appuyez sur ENTER et sélectionnez le programme de 1 à 9 puis descendez sur Alone ou
Master, selon si cet appareil est maitre ou esclave. Appuyez sur ENTER pour valider ce choix. Enfin,
appuyez sur MENU 2 fois afin de revenir au menu principal. L’appareil commencera alors son
programme automatique.
Sélection du Mode AUTO à détection sonore
Appuyez sur la touche MENU puis ENTER, utilisez ensuite la touche DOWN pour atteindre le menu
Music Control. Appuyez sur ENTER et sélectionnez le programme de 1 à 9 puis descendez sur Alone
ou Master, selon si cet appareil est maitre ou esclave. Appuyez sur ENTER pour valider ce choix.
Enfin, appuyez sur MENU 2 fois afin de revenir au menu principal. L’appareil commencera alors son
programme automatique.
oMode DMX
Chaque appareil peut être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse
de base, adresse à partir de laquelle l’appareil va répondre.
Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.

Evo Spot 120 User’s Manual Ver. 1.00 Page10
Sélection du Mode DMX par câble :
Appuyez sur la touche MENU puis DOWN afin d’accéder au menu suivant. Appuyez ensuite sur ENTER
puis DOWN pour atteindre le menu Signal Set. Appuyez sur ENTER puis cochez la case Cable DMX.
Validez ce choix en appuyant sur ENTER.
Appuyez sur la touche MENU puis UP afin d’atteindre le premier menu. Appuyez sur ENTER pour
sélectionner le menu Dmx Address. Utilisez les touches UP & DOWN pour sélectionner l’adresse DMX
de l’appareil. Appuyez sur ENTER pour valider votre choix. Enfin, appuyez sur MENU 2 fois afin de
revenir au menu principal. L’appareil est en mode DMX, et si aucun signal DMX n’est présent, l’afficheur
clignote. Branchez alors un câble DMX en entrée.
Sélection du Mode DMX par W-DMX (sans fil) :
Dans le menu Signal Set, cochez la case WDMX IN & CAB. Ce mode permet d’activer le récepteur W-
DMX. Lorsque les appareils communiquent entre eux, l’appareil émetteur clignote en rouge et le ou les
récepteurs clignotent en vert.
La LED est éteinte : pas de connexion.
La LED clignote vert rapidement : la connexion avec le transmetteur a été perdue.
La LED clignote vert lentement : LA connexion avec le transmetteur est établie, mais il n’y a pas de
signal DMX.
La LED est fixe vert : La connexion et le signal DMX sont bien opérants.
oProtocole DMX :
Mode/Channel
Value
Function
14 ch
12
ch
Mode
1
1
Pan
0..255
Mouvement PAN
2
Pan-fine
0..255
Mouvement Pan fin
3
2
Tilt
0..255
Mouvement Tilt
4
Tile-fine
0..255
Mouvement Tilt fin
5
3
Couleurs
0..13
Open / blanc
14..27
Rouge
28..41
Bleu
42..55
Vert
56..69
Jaune
70..83
Roe
84..97
Bleu foncé
98..111
Jaune foncé
112..127
Orange
128..189
Effet arc en ciel
190-193
Stop
194..255
Effet arc en ciel
Mode demi-couleurs
0..6
Open / blanc
7..13
Open+Rouge

Evo Spot 120 User’s Manual Ver. 1.00 Page11
5
3
14..20
Rouge
21..27
Rouge+Bleu
28..34
Bleu
35..41
Bleu+Vert
42..48
Vert
49..55
Vert+Jaune
56..62
Jaune
63..69
Jaune + Rose
70..76
Rose Rouge
77..83
Rose + Bleu foncé
84..90
Blue foncé
91..97
Bleu foncé + Jaune
98..104
Jaune
105..111
Jaune + Orange
112..118
Orange
119..127
Orange + Open
128..189
Effet arc en ciel
190-193
stop
194..255
Effet arc en ciel
6
4
Gobos rotatifs
0..9
Open
10..19
gobo 1
20..29
gobo 2
30..39
gobo 3
40..49
gobo 4
50..59
gobo 5
60..69
gobo 6
70..89
Gobo 1 shake
90..109
Gobo 2 shake
110..129
Gobo 3 shake
130..149
Gobo 4 shake
150..169
Gobo 5 shake
170..189
Gobo 6 shake
190..255
Rotation de la roue de gobos
7
5
Rotation des Gobos
0..3
n/a
4..127
Rotation horaire
128..131
Gobo rotation stop
132..255
Rotation anti-horaire
8
6
Gobo fixes
0..9
Open
10..19
gobo 1
20..29
gobo 2
30..39
gobo 3
40..49
gobo 4
50..59
gobo 5
60..69
gobo 6
70..79
gobo 7
80..89
gobo 8
90..99
gobo 9
100..109
gobo 10
110..119
Gobo 1 shake
120..129
Gobo 2 shake
130..139
Gobo 3 shake
140..149
Gobo 4 shake
150..159
Gobo 5 shake
160..169
Gobo 6 shake
170..179
Gobo 7 shake
180..189
Gobo 8 shake
190..199
Gobo 9 shake
200..209
Gobo 10 shake
210..255
Rotation de la roue de gobos 2

Evo Spot 120 User’s Manual Ver. 1.00 Page12
9
7
Shutter
0..31
Shutter fermé
32..63
shutter ouvert
64..95
Strobe de lent à rapide
96..127
shutter ouvert
128..159
Effet Pulse de lent à rapide
160..191
shutter ouvert
192..223
Strobe aléatoire de lent à rapide
224..255
shutter ouvert
10
8
Dimmer
0..255
Dimmer 0%...100%
11
9
Focus
0..255
Focus
12
10
Prisme
0..5
n/a
6..127
Prisme 3 facettes
128..189
Rotation Prisme
190..193
stop
194..255
Rotation Prisme
13
11
Vitesse Pan/Tilt
0..225
max à min
226..235
blackout si mouvement
236..245
blackout quand une roue bouge
246..255
n/a
1 4
12
Special
0..19
n/a
20..29
n/a
30..39
n/a
40..79
n/a
80..84
Reset tous moteurs
85..87
Reset moteur scans
88..90
Reset moteur couleurs
91..93
Reset moteur gobos
94..96
n/a
97..99
Reset autres
100..119
Prog 1
120..139
Prog 2
140..159
Prog 3
160..179
Prog 4
180..199
Prog 5
200..219
Prog 6
220..239
Prog 7
240..255
Prog son 1

Evo Spot 120 User’s Manual Ver. 1.00 Page13
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
Caractéristiques techniques
Modèle
Evo Spot 120
Voltage
110V- 250V / 50-60Hz
Consommation:
175W
LEDs
1x 120W
Poids brut
8.6 kg
Dimensions du carton
350x245x450 mm

Evo Spot 120 User’s Manual Ver. 1.00 Page14
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use. Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.

Evo Spot 120 User’s Manual Ver. 1.00 Page15
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a
professional repair service.
The fixture is for beam effect for on-site decoration purpose.
Don’t turn on the fixture if it’s been through severe temperature difference like after
transportation because it might damage the light due to the environment changes. So make
sure to operate the fixture until it is in normal temperature.
This light should be keep away from strong shaking during any transportation or movement.
Don’t pull up the light by only the head, or it might cause damages to the mechanical parts.
Don’t expose the fixture in overheat, moisture or environment with too much dust when
installing it. And don’t lay any power cables on the floor. Or it might cause electronic shock to
the people.
Make sure the installation place is in good safety condition before installing the fixture.
Make sure to put the safety chain and check whether the screws are screwed properly when
installing the fixture.
Make sure the lens is in good condition. It’s recommended to replace the units if there are any
damages or severe scratch.
Make sure the fixture is operated by qualified personnel who knows the fixture before using.
Keep the original packages if any second shipment is needed.
Don’t try to change the fixtures without any instruction by the manufacturer or the appointed
repairing agencies.
It is not in warranty range if there are any malfunctions from not following the user manual to
operate or any illegal operation, like shock short circuit, electronic shock, lamp broke, etc.

Evo Spot 120 User’s Manual Ver. 1.00 Page16
Introduction
Thank you for choosing this professional fixture from evolite.
This new intelligent Moving Wash will provide you reliability, latest features, and professional
lighting effects for a long period of time.
This evolite fixture is complying with European standards: 2014/35/EU, 2014/30/EU & RoHs
2011/65/EU.
Technical specification :
- Spot type LED projector
- Pan rotation 360 ° / 540 ° / 630 ° and TILT 90 ° / 180 ° / 270 °
- Equipped with a 120W LED White 7500K
- Control modes: By DMX cables, by W-DMX (Wireless Solution), in automatic, in
automatic with detection of the sound.
- 2 DMX modes: 14 or 12 channels
- Equipped with a Wireless Solution receiver
- Beam angle: 16 °
- Ultra clear optics
- Very dynamic and varied automatic modes
- Totem mode (180 °)
- Wheel of 8 colors + white
- Wheel of 6 rotating glass Gobos
- Wheel of 10 metal fix gobos
- 3-facet rotary prism
- 1.8 '' TFT color display
- Lux: 10450 lx @ 2.5m
- Lux : 2585 lx @ 5m
- Supplied with omega mounting clips
- Forced ventilation cooling, thermoregulated
- Power consumption: 175W max
- Dimensions of the device: 266 x 177 x 362 mm
- Carton dimensions: 350 x 245 x 450 mm
- Gross weight: 8.6 kg
- Net weight: 6.8 kg

Evo Spot 120 User’s Manual Ver. 1.00 Page17

Evo Spot 120 User’s Manual Ver. 1.00 Page18

Evo Spot 120 User’s Manual Ver. 1.00 Page19
Installation
For added protection mount the fixtures in areas outside walking paths, seating areas, or in
areas were the fixture might be reached by unauthorized personnel.
Before mounting the fixture to any surface, make sure that the installation area can hold a
minimum point load of 10 times the device’s weight.
Fixture installation must always be secured with a secondary safety attachment, such as an
appropriate safety cable.
Never stand directly below the device when mounting, removing, or servicing the fixture.
from a ceiling, or set on a flat level surface (see illustration below). Be sure this fixture is kept
at least 0.5m (1.5 f t) away from any flammable materials (decoration etc.).
Always use and install the supplied safety cable as a safety measure to prevent accidental
damage and/or injury in the event the clamp fails.
Mounting points:
Overhead mounting requires extensive experience, including amongst others calculating
working load limits, a fine knowledge of the installation material being used, and periodic
safety inspection of all installation material and the fixture. If you lack these qualifications, do
not attempt the installation yourself. Improper installation can result in bodily injury.
Be sure to complete all rigging and installation procedures before connecting the main power
cord to the appropriate wall outlet.
Clamp Mounting:
The fixture provides a unique mounting bracket assembly that integrates the bottom of the
base, and the safety cable rigging point in one unit (see the illustration below). When mounting
this fixture to truss be sure to secure an appropriately rated clamp to the included omega
bracket using a M10 screw fitted through the center hole of the “Hanging Kit”. As an added
safety measure be sure to attached at least one properly rated safety cable to the fixture using
one of the safety cable rigging point integrated in the base assembly

Evo Spot 120 User’s Manual Ver. 1.00 Page20
oDMX Connection
DMX IN
POWER IN
Signal (-)
Signal (+)
21
Ground
12
Signal (-)
Signal (+)
120 Ω
DMX512 OUT
DMX512 IN
