EVOC CPB6336-STG User manual

CPB6336-STG/6336-STG-YX
16 槽位 CPCI 背板
16-slot CPCI Backplane
Version: B00

法律资讯
警告提示
为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全
的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示
根据危险等级由高到低如下表示。
危险
表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告
表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心
带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意
表示如果不注意相应的提示，可能会出现不希望的结果或状态。
合格的专业人员
本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。 由于具
备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
EVOC产品
请注意下列说明：
警告
EVOC产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其
他公司的产品和组件，必须得到EVOC推荐和允许。正确的运输、储存、组装、
装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许
的环境条件。必须注意相关文件中的提示。

免责声明
本公司保留对此手册更改的权利，产品后续相关变更时，恕不另行通知。
对于任何因安装、使用不当、超规格使用而导致的直接、间接、有意或无意的损
坏及隐患概不负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商
标，其所有权为相应的产品厂家所拥有。
研祥智能科技股份有限公司©2018，版权所有，违者必究。未经许可，不得
以机械、电子或其它任何方式进行复制。
保修条款：
产品保修期两年。用户如另有要求，以双方签署的合同为准。
欲获更多信息请访问：
研祥网站：http://www.evoc.com
研祥技术支持邮箱：[e-mail]（国际）、[e-mail]（国内）
免费客服热线： 4008809666

文档说明
本文档适用范围
本文档适用于EVOC CPB6336-STG/6336-STG-YX型号。
约定
在本文档中，术语“本板”或“产品”有时特指EVOC
CPB6336-STG/6336-STG-YX产品。
说明
安全相关注意事项
为避免财产损失以及出于个人安全方面的原因，请注意本入门指南中关
于安全方面的信息。 文中使用警告三角来指示这些安全信息，警告三角的
出现取决于潜在危险的程度。
历史
本说明书发布版本：
版本 时间
B00 2018.5

安全须知
ESD 指令
可以通过下面的标签来识别含有静电敏感设备 (ESD, electrostatic
sensitive devices) 的模块：
在操作含有 ESD 的模块时，请严格遵守下面提到的准则：
在操作含有 ESD 的模块之前，请务必导去身体上的静电（例如，通过触摸
接地物体）。
所有设备和工具必须不能带有静电。
在安装或卸下含有 ESD 的模块之前，请务必要拔出电源插头并卸下电池。
只能通过其边缘来操作装配有 ESD 的模块。
请勿触摸含有 ESD 的模块上的任何连接器针脚或导体。

目录
1.产品介绍 ...................................................................................................................1
1.1 概述 ...............................................................................................................1
1.2 机械尺寸、重量与环境................................................................................1
1.3 总线 ...............................................................................................................1
1.4 电源特性 .......................................................................................................1
2.安装说明 ...................................................................................................................2
2.1 产品外形尺寸图 ............................................................................................2
2.2 接口位置示意图 ...........................................................................................3
2.3 记录板卡的标识数据.....................................................................................4
2.4 架构图 ...........................................................................................................4
2.5 SATA接口.......................................................................................................5
2.6 Compact PCI接口...........................................................................................6
3.LSI RAID配置与操作系统安装说明.......................................................................8
3.1 进入LSI RAID配置环境...............................................................................8
3.2 删除RAID设置............................................................................................10
3.3 新建RAID配置............................................................................................12
3.4 退出RAID配置环境....................................................................................16
3.5 RAID模式系统安装.....................................................................................17

产品介绍
CPB6336-STG/6336-STG-YX ·1·
1.产品介绍
1.1 概述
CPB6336-STG/6336-STG-YX 是采用 LSISAS3008 高性能的存储芯片，支持
RAID0、1 和 RAID10 功能，支持 SATA3.0 及 4 个 SATA 2.5＂硬盘位，单个硬盘容
量支持 2TB。
1.2 机械尺寸、重量与环境
外形尺寸：233.4mm（长）×160mm（宽）×15.6mm（高）
净重：0.14Kg
工作环境：
温度：-25℃～+55℃
湿度：5%～95%（非凝结状态）
贮存环境：
温度：-40℃～+70℃
湿度：5%～95%（非凝结状态）
1.3 总线
ZD连接器PCIe信号输入。
1.4 电源特性
J1 上取电，只需要 5V、3.3V。

安装说明
·2· CPB6336-STG/6336-STG-YX
2.安装说明

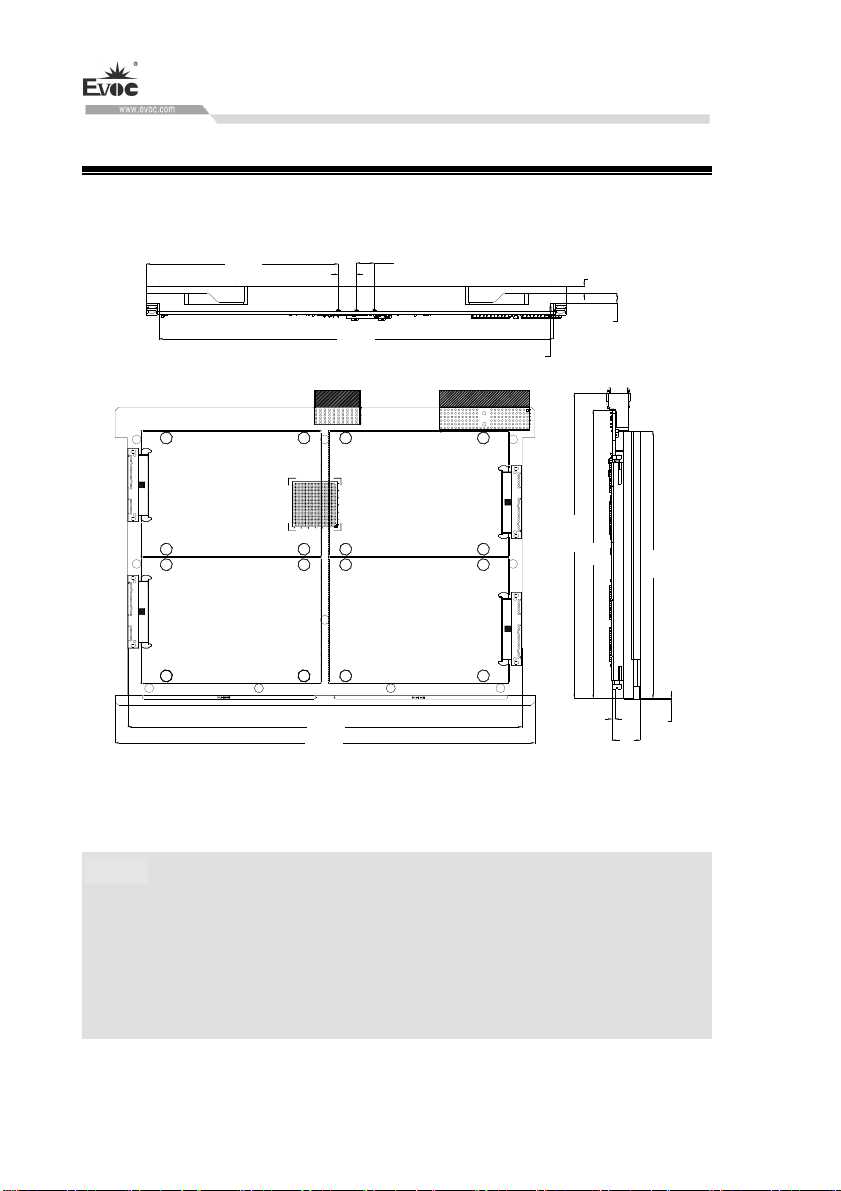

2.1 产品外形尺寸图
H8
H21
H17
H11 H2
H18 H10
H22
H12
H13
H20
H4
H5 H9
H6 H14
H25
H26
H19
H1
H24 H3 H7
H16
J2 J1
H15
H23
160
169.3
16
1.6
148
0.5
233.3
219.4
5.7
6.5(max8.5)
219.4
3.8
106.7 10 10
单位：mm
警告！
请务必选择合适的螺钉和使用正确的安装方法（包括板卡定位、CPU、散热
器等安装），否则可能损坏板。此板为传导加固主板，采用锁紧器安装，建议安
装槽宽 12.8-13.8mm。H4、H16-H24 采用 M2.5×5 GB/T/818-2000 十字槽盘头螺
钉，其余硬盘螺钉采用附件 M3×10 GB/T/818-2000 十字槽盘头螺钉。

安装说明
CPB6336-STG/6336-STG-YX ·3·

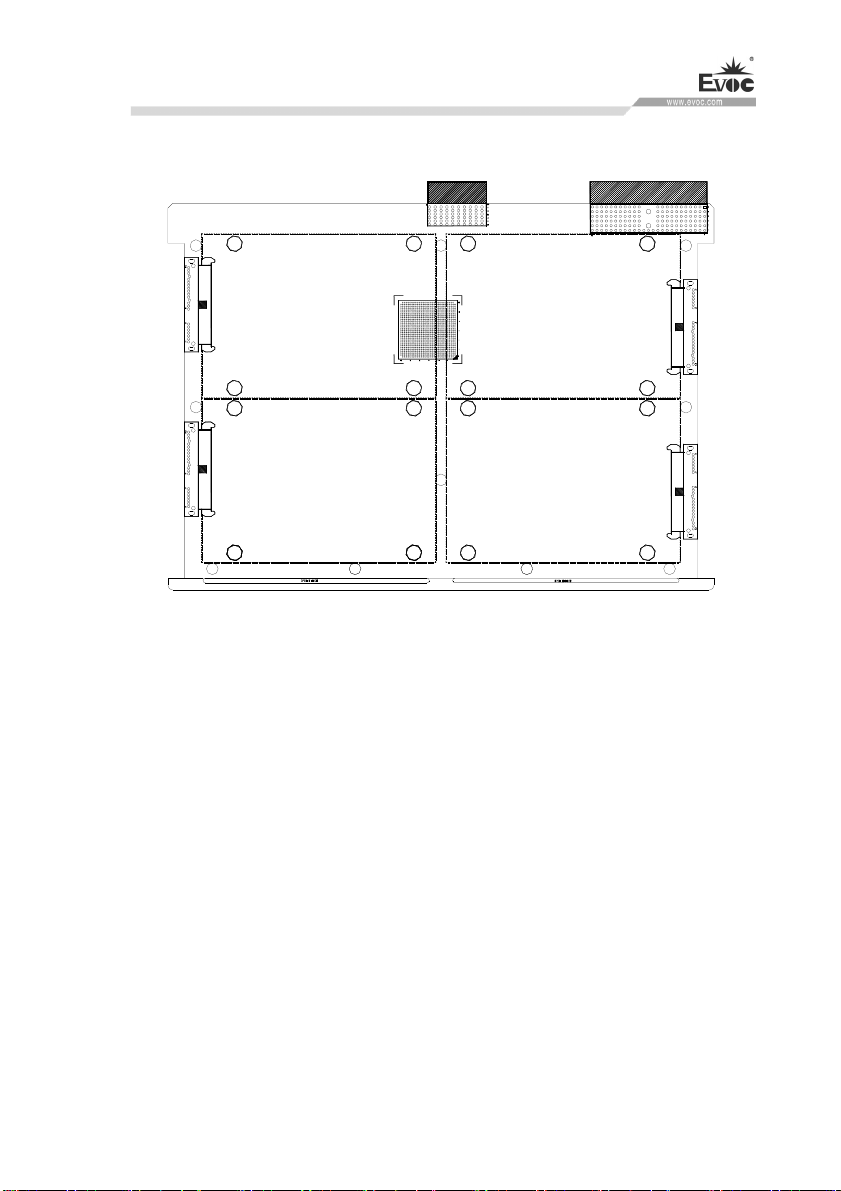

2.2 接口位置示意图
SATA4 SATA1
SATA2 SATA3
H8
H21
H17
H11 H2
H18 H10
H22
H12
H13
H20
H4
H5 H9
H6 H14
U1
H25
H26
H19
H1
H24 H3 H7
H16
J2 J1
H15
H23

安装说明
·4· CPB6336-STG/6336-STG-YX
2.3 记录板卡的标识数据
注意
在维修时或失窃后，可凭借这些唯一的编号来识别板卡，请不要撕毁。
序列号：位于板卡上（一般位于正面）（如下图所示）
2.4 架构图
Function Block Diagram
5V
LTC1646
PCIE GEN3 X4
J1J2ZD
LSISAS3008
NVSRAM
SATA3.0 X4

安装说明
CPB6336-STG/6336-STG-YX ·5·
提示：如何识别跳线、接口第一脚
1、观察插头、插座旁边的文字标记，通常用“1”或加粗的线条或三角符号表示。
2、看看背面的焊盘，通常方型焊盘为第一脚。

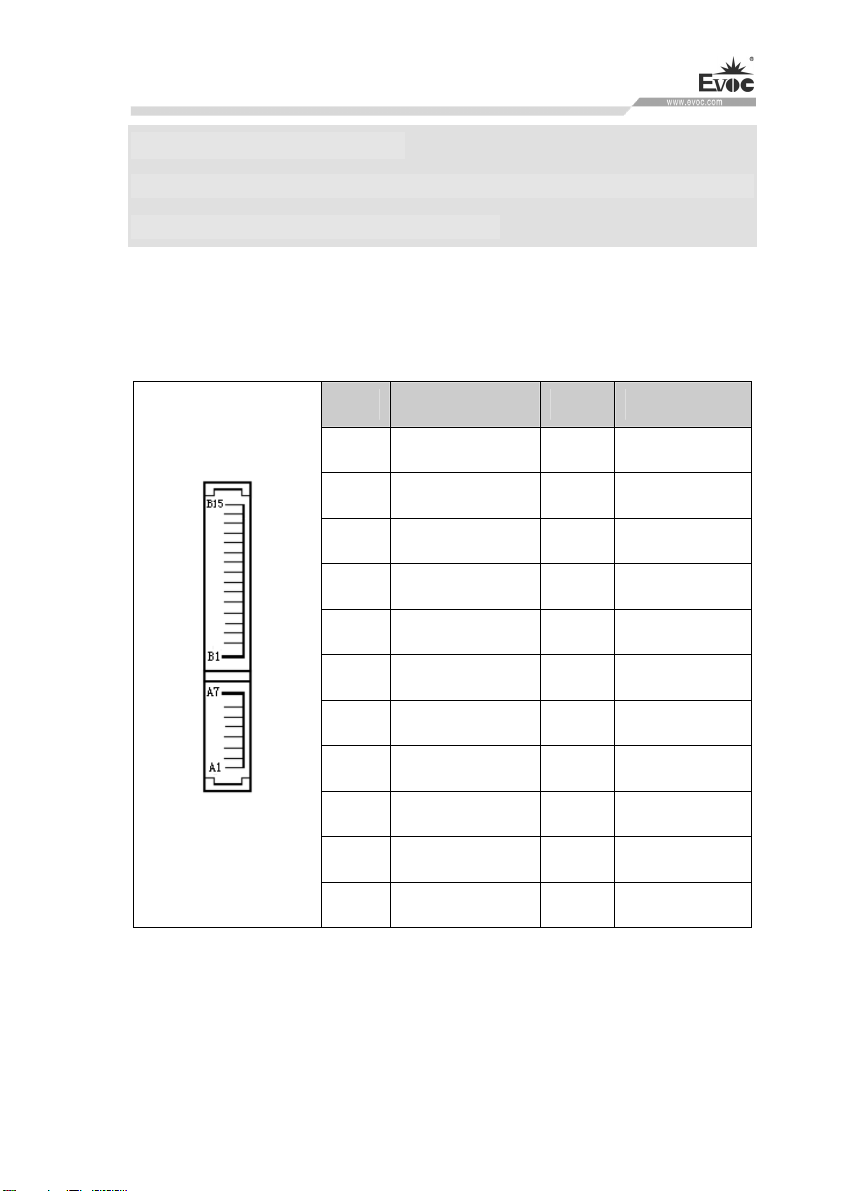

2.5 SATA接口
本板提供1个7+15Pin的串行SATA接口。
管脚 信号名称 管脚 信号名称
A1 GND B5 GND
A2 SATA_TX+ B6 GND
A3 SATA_TX- B7 +5V
A4 GND B8 +5V
A5 SATA_RX- B9 +5V
A6 SATA_RX+ B10 GND
A7 GND B11 GND
B1 +3.3V B12 GND
B2 +3.3V B13 +12V
B3 +3.3V B14 +12V
SATA1～SATA4
B4 GND B15 +12V

安装说明
·6· CPB6336-STG/6336-STG-YX

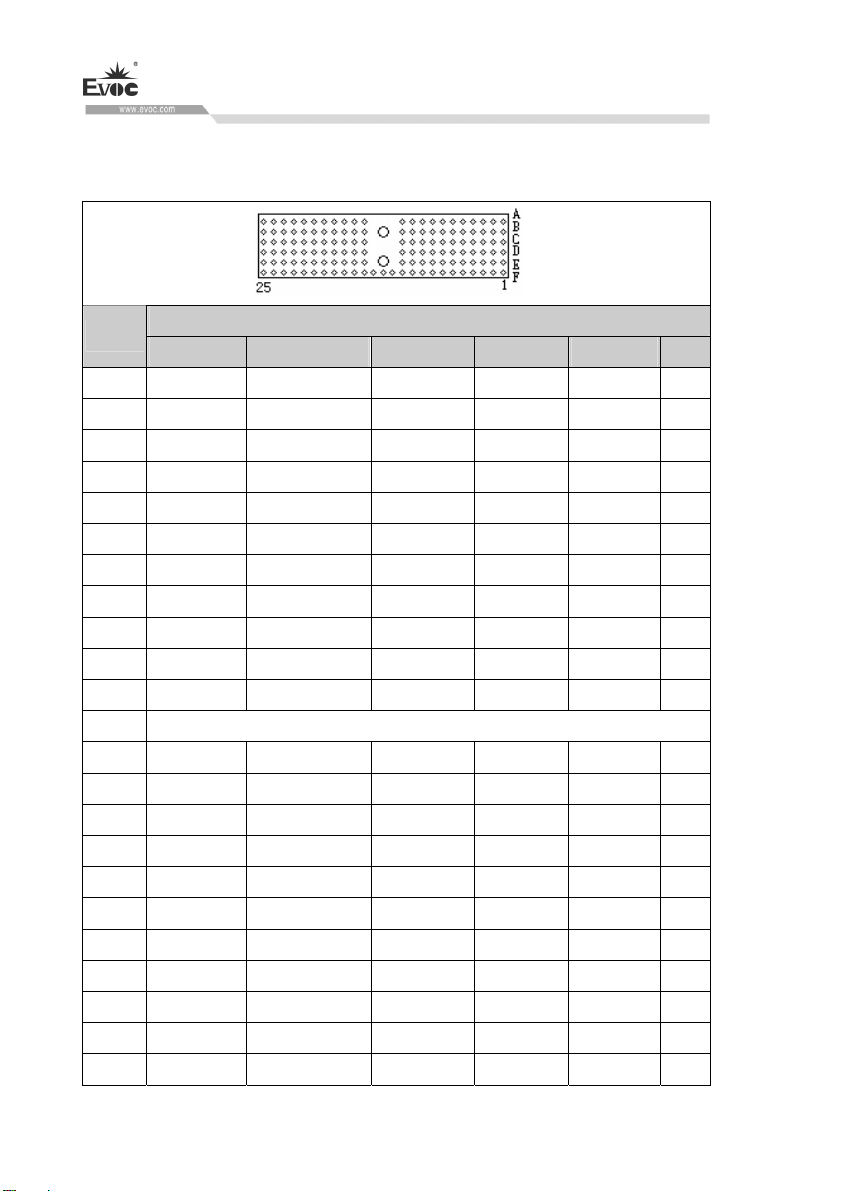

2.6 Compact PCI接口
1、 J1 插座接口信号定义
J1
信号名称
管脚 A B C D E F
25 +5V NC NC +3.3V +5V GND
24 NC +5V NC NC NC GND
23 +3.3V NC NC +5V NC GND
22 NC GND +3.3V NC NC GND
21 +3.3V NC NC NC NC GND
20 NC GND NC NC NC GND
19 +3.3V NC NC GND NC GND
18 NC GND +3.3V NC NC GND
17 +3.3V IPMB_SCL IPMB_SDA GND NC GND
16 NC GND NC NC NC GND
15 +3.3V NC NC GND NC GND
12-14 Key Area
11 NC NC NC GND NC GND
10 NC GND +3.3V NC NC GND
9 NC GND NC GND NC GND
8 NC GND NC NC NC GND
7 NC NC NC GND NC GND
6 NC GND +3.3V NC NC GND
5 NC NC NC GND NC GND
4 NC NC NC NC NC GND
3 NC NC NC +5V NC GND
2 NC +5V NC NC NC GND
1 +5V NC NC NC +5V GND

安装说明
CPB6336-STG/6336-STG-YX ·7·
2、 J2-ZD 连接器信号定义
J2
信号名称
管脚
A B AB C D CD
1 PCIE_RX3+ PCIE_RX3- GND PCIE_TX3+ PCIE_TX3- GND
2 PCIE_RX2+ PCIE_RX2- GND PCIE_TX2+ PCIE_TX2- GND
3 PCIE_RX1+ PCIE_RX1- GND PCIE_TX1+ PCIE_TX1- GND
4 PCIE_RX0+ PCIE_RX0- GND PCIE_TX0+ PCIE_TX0- GND
5 PCIE_CLK+ PCIE_CLK- GND NC NC GND
6 PCIE_RST# NC GND PCIE_WAKE# NC GND
7～10 NC NC GND NC NC GND

LSI RAID 配置与操作系统安装说明
·8· CPB6336-STG/6336-STG-YX
3.LSI RAID配置与操作系统安装说明
3.1 进入LSI RAID配置环境

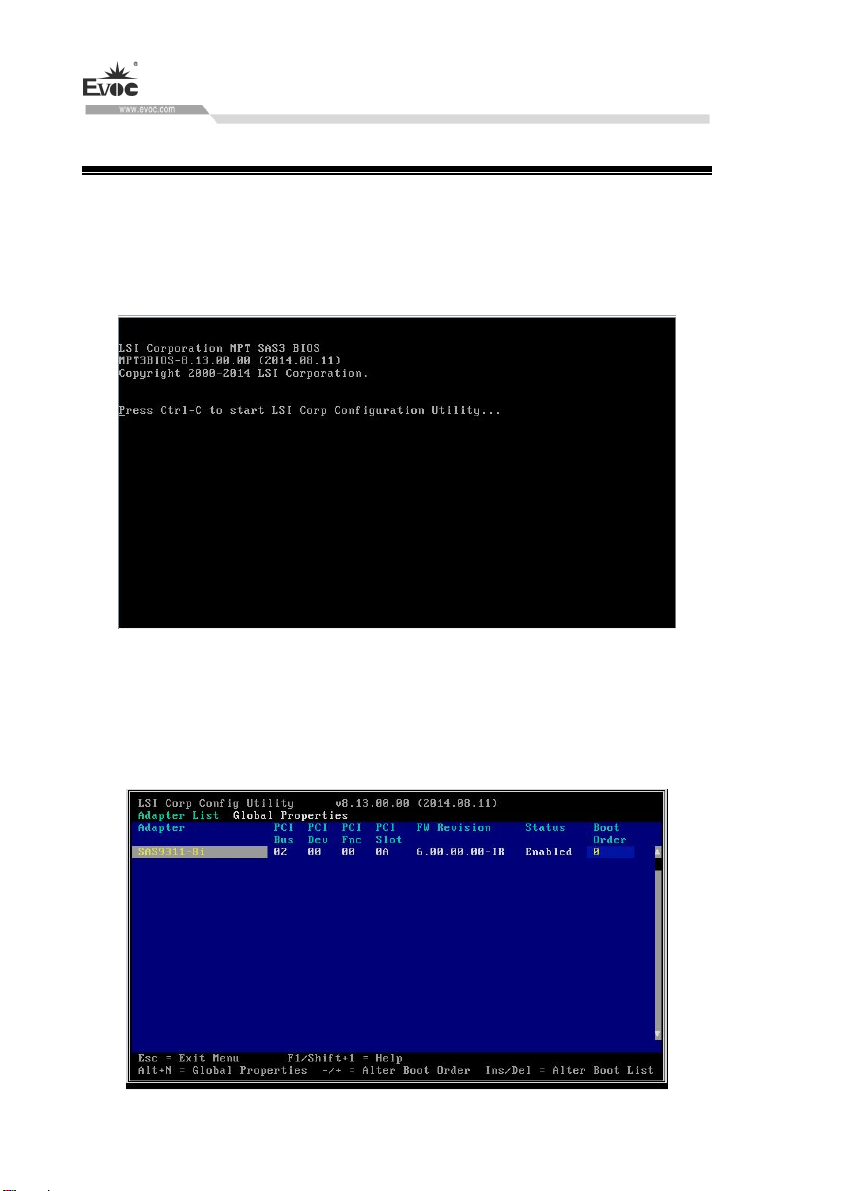

1、在主板开机 POST 阶段，看到以下界面，按键盘组合键：<Ctrl>+<C>，进入
LSI RAID 配置环境。
2、进入 LSI RAID 配置环境，首先显示当前 LSI RAID 适配器 SAS9311-8i 硬件
信息，包括：PCI Bus、PCI Dev、PCI Fnc、PCI Slot、FW Revision、Status、
Boot Order。

LSI RAID 配置与操作系统安装说明
CPB6336-STG/6336-STG-YX ·9·
3、对 RAID 进行配置，需要在 RAID 适配器信息界面，直接按<Enter>键进入 RAID
适配器属性界面。在该界面主要显示：【RAID Properties】、【SAS Topology】、
【Advanced Adapter Properties】选项。
4、对 RAID 的具体配置操作，需要选择【RAID Properties】选项，直接按<Enter>
键进入。

LSI RAID 配置与操作系统安装说明
·10· CPB6336-STG/6336-STG-YX
3.2 删除RAID设置
1、对于已包含 RAID 信息的磁盘，在 RAID 模式选择界面会看到 4 个选项：
【View Existing Volume】：查看已存在 RAID 卷；
【Create RAID 1 Volume】:创建 RAID1 卷；
【Create RAID 1E/10 Volume】:创建 RAID 1E/10 卷；
【Create RAID 0 Volume】：创建 RAID 0 卷。
2、删除磁盘原 RAID 信息，选择【View Existing Volume】进入原 RAID 配置信
息管理界面。
3、在该界面看到的是磁盘原 RAID 信息，选择【Manage Volume】，进入管理界面。
主要选项包括：
【Delete Volume】：删除阵列卷。

LSI RAID 配置与操作系统安装说明
CPB6336-STG/6336-STG-YX ·11·
4、选择【Delete Volume】，删除磁盘原阵列信息。

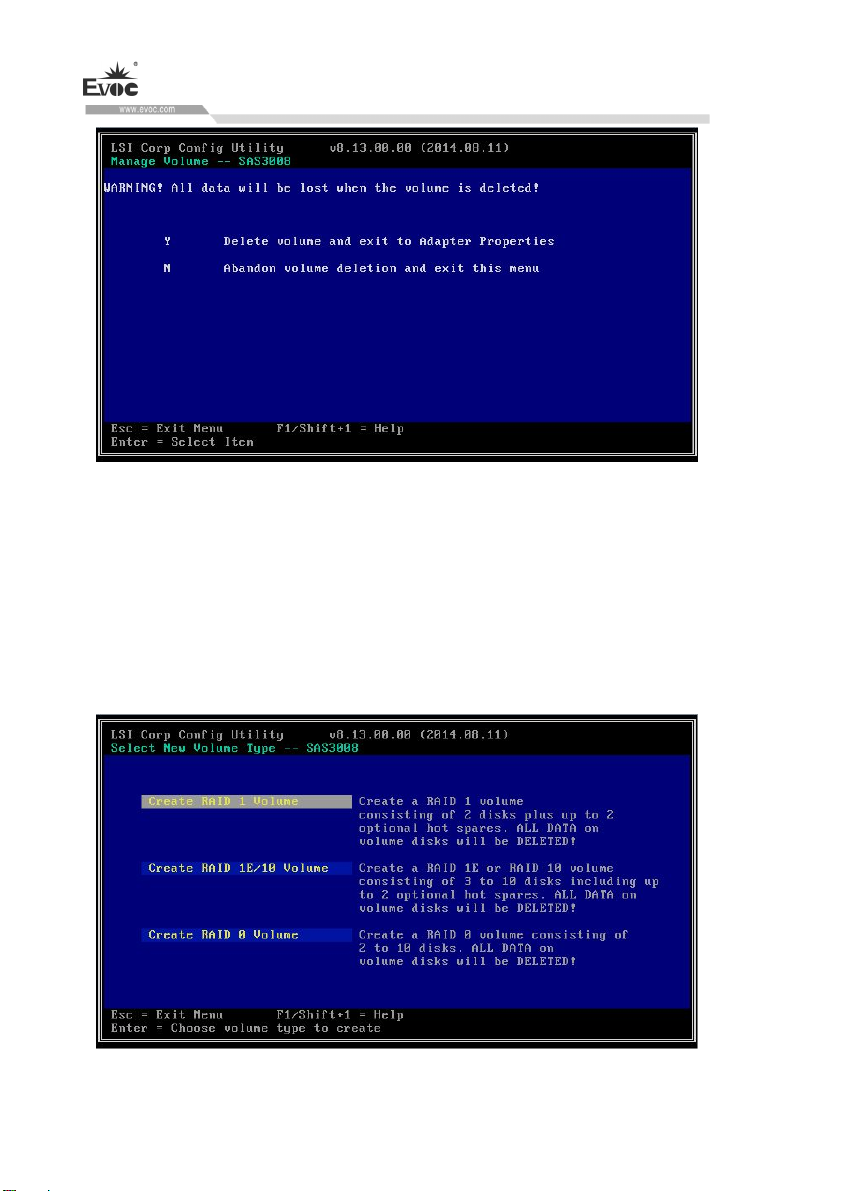

5、在确认界面，键入<Y>，删除原 RAID 配置信息。

LSI RAID 配置与操作系统安装说明
·12· CPB6336-STG/6336-STG-YX
3.3 新建RAID配置
1、对于无任何 RAID 信息的磁盘，RAID 模式选择界面只有 3 项：
【Create RAID 1 Volume】:创建 RAID1 卷；
【Create RAID 1E/10 Volume】:创建 RAID 1E/10 卷；
【Create RAID 0 Volume】：创建 RAID 0 卷

LSI RAID 配置与操作系统安装说明
CPB6336-STG/6336-STG-YX ·13·

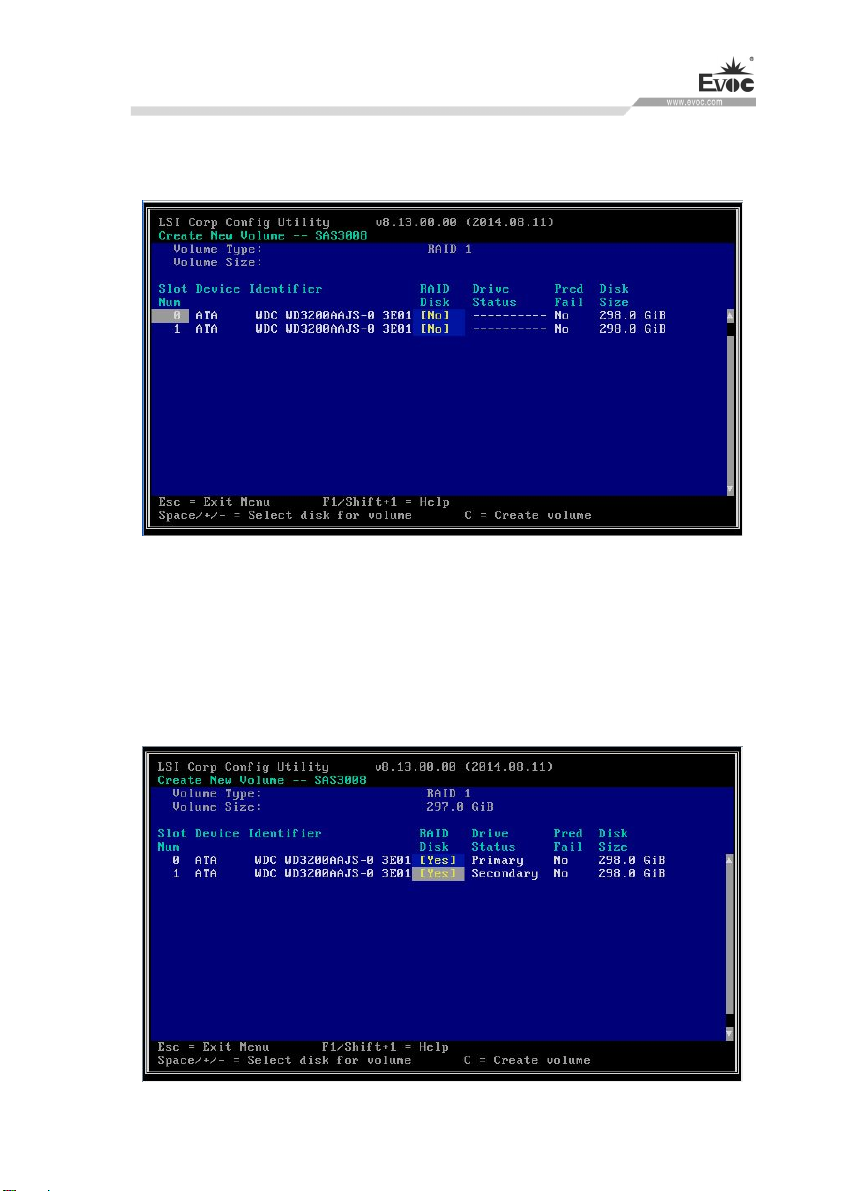

2、以创建 RAID1 模式为例，选择【Create RAID 1 Volume】选项后，显示当前
可用磁盘列表。
3、将需要加入 RAID1 磁盘阵列的磁盘，按照屏幕最下面提示信息：【Space/+/-=
Select disk for volume】，将需要的磁盘加入磁盘阵列。以键盘<Space>为
例，键入后，该界面【RAID Disk】选项下的状态更改为：【Yes】。使用相同
的方法，可将 2 个磁盘全部加入。

LSI RAID 配置与操作系统安装说明
·14· CPB6336-STG/6336-STG-YX

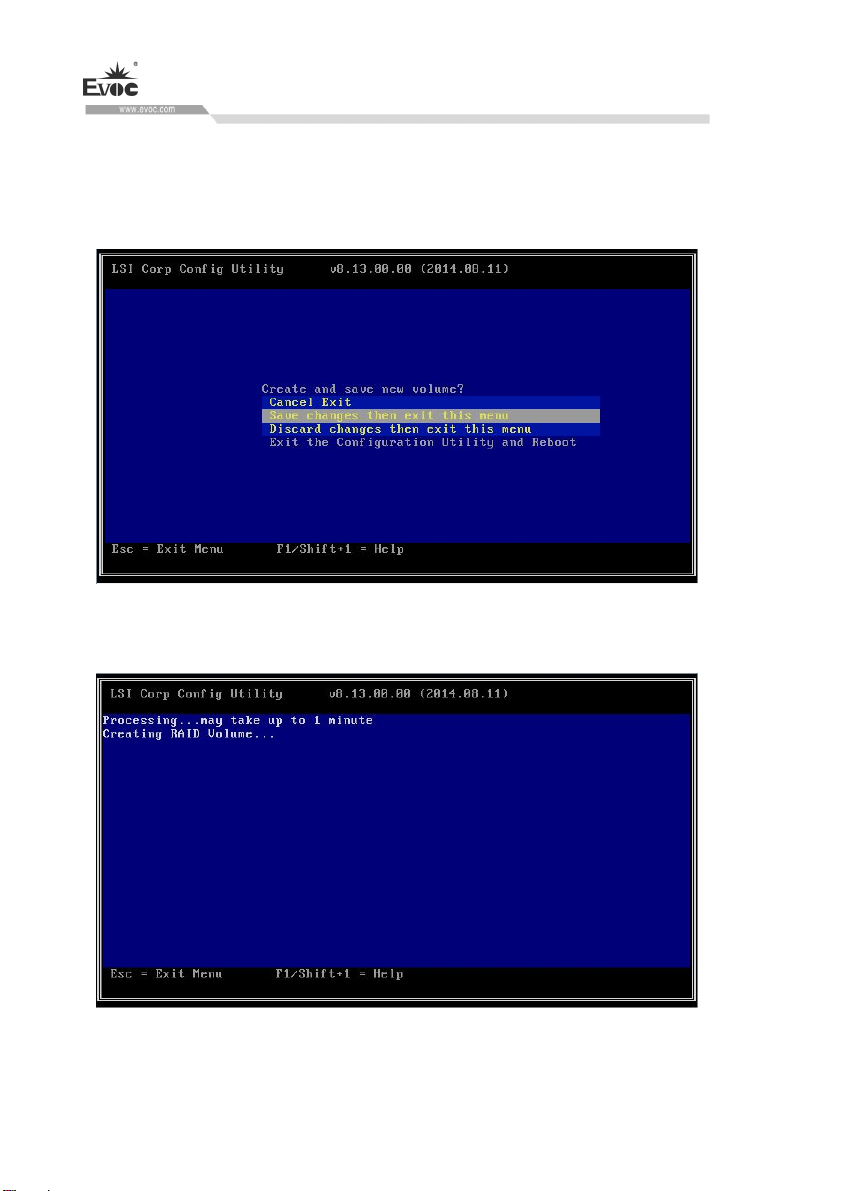

4、磁盘加入完成后，依据屏幕下方提示【C=Create volume】，正式创建 RAID1
卷。按键盘<C>键进行 RAID1 模式生成，在确认界面，选择【Save changes then
exit this menu】。
5、在确认保存设置后，出现 RAID1 生成设置界面。
