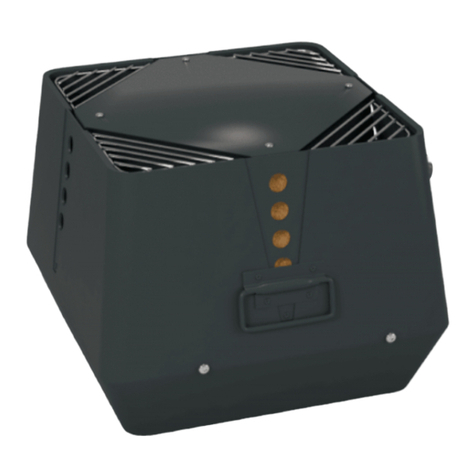

Exhausto RS User manual

EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. [phone]
Fax [phone]
[e-mail]
www.exhausto.dk
3000112-2005-11-10.fm
RS
SF

3000112-2005-11-10.fm
2/40
1. DK - Produktinformation
1.1 Konstruktion......................................................................................................... 3
1.2 Mekanisk installation...........................................................................................4
1.3 El-tilslutning ......................................................................................................... 6
1.4 Service og rengøring ........................................................................................... 7
1.5 Tekniske data .......................................................................................................7
1.6 Garanti ..................................................................................................................7
2. S - Produktinformation
2.1 Konstruktion......................................................................................................... 8
2.2 Mekanisk installation...........................................................................................9
2.3 El-anslutning ...................................................................................................... 11
2.4 Service och rengöring.......................................................................................12
2.5 Tekniska data .....................................................................................................12
2.6 Garanti ................................................................................................................12
3. N - Produktinformation
3.1 Konstruksjon...................................................................................................... 13
3.2 Mekanisk installasjon........................................................................................ 14
3.3 Elektrisk tilkobling.............................................................................................16
3.4 Service og rengjøring ........................................................................................ 17
3.5 Tekniske data .....................................................................................................17
3.6 Garanti ................................................................................................................17
4. SF - Tuotekuvaus
4.1 Rakenne.............................................................................................................. 18
4.2 Mekaaninen asennus......................................................................................... 19
4.3 Sähköliitäntä....................................................................................................... 21
4.4 Huolto ja puhdistus ...........................................................................................22
4.5 Tekniset tiedot.................................................................................................... 22
4.6 Takuu .................................................................................................................. 22
5. D - Produktinformation
5.1 Konstruktion....................................................................................................... 23
5.2 Mechanische Installation ..................................................................................24
5.3 Elektrischer Anschluß.......................................................................................26
5.4 Wartung und Reinigung ....................................................................................27
5.5 Technische Daten .............................................................................................. 27
5.6 Garantie ..............................................................................................................27
6. GB - Produkt information
6.1 Construction....................................................................................................... 28
6.2 Mechanical installation...................................................................................... 29
6.3 Electric connection............................................................................................ 31
6.4 Service and cleaning ......................................................................................... 32
6.5 Technical data .................................................................................................... 32
6.6 Guarantee ...........................................................................................................32
7. F - Description du produit
7.1 Construction....................................................................................................... 33
7.2 Installation mécanique ...................................................................................... 34
7.3 Branchement électrique....................................................................................36
7.4 Entretien et nettoyage .......................................................................................37
7.5 Caractéristiques techniques............................................................................. 37
7.6 Garantie ..............................................................................................................37

3000112-2005-11-10.fm
3/40
1. DK - Produktinformation
EXHAUSTO røgsuger type RS leveres standard med vinkelben, panserslange,
sikkerhedswire samt mineraluldsplade som pakning for vibrationsfri drift. (Desuden er
vedlagt vingeskrue, der kan monteres hvis forholdene tillader det.)
Advarsel! Undgå skorstensbrand - Fej skorstenen inden montage.
Røgsugeren skal altid være i drift ved anvendelse af ildstedet.
Læs altid installationsvejledningen for automatikken, før røgsugeren
installeres.
RS røgsuger er en ventilator konstrueret til horisontalt afkast og udført i støbt aluminium.
Den leveres i seks størrelser: RS 9, 12, 14, 16, 255 og 285.
RS 9 - 16 har aksialvinge af rustfrit stål og RS 255 - 285 har åbent centrifugalhjul i støbt
aluminium.
Begge udførelser er oplukkelige for service og rengøring.
RSV består af følgende hovedkomponenter:
1.1 Konstruktion
Røgsuger Vægt
RS009-4-1
RS012-4-1
9 kg
14 kg
RS014-4-1
RS016-4-1
18 kg
25 kg
RS255-4-1
RS285-4-1
14 kg
20 kg
aHat
bBæreplade
cMotor
dKøleplade
eAksialvinge/centrifugalhjul
fHængsel
gNet
hPanserslange og tilslutningskabel
iMineraluldsplade
jSikkerhedswire
kVinkelben, bolte og møtrikker

3000112-2005-11-10.fm
4/40
1.2 Mekanisk installation
Trin Handling
1. Røgsugeren er beregnet til direkte montage på murede
skorstene samt stålskorstene med stabil og plan
afslutning.
Til stålskorstene med konisk afslutning eller lille anlægs-
flade anvendes en flange. Flange for stålskorsten
(ekstra tilbehør) kan leveres i standarddimensioner eller
efter opgave.
Flangen, der monteres direkte ned i toppen af stålskor-
stenen, er forsynet med en lang studs, der overflødiggør
anden fastgørelse end sikkerhedswiren
2. Skorstenens lysning måles, og der laves et tilsvarende
hul i mineraluldspladen. Hullet må dog aldrig gøres
større, end at der minimum 20 mm anlægsflade tilbage.
Bemærk: Alu-folien på mineraluldspladen skal vende op
mod røgsugeren.
3. RS 9:
Transportsikringen ved aksialvingen fjernes, og det
kontrolleres, at vingen kan løbe uhindret rundt.
RS 14/16:
Før installation skal transportsikringen på hængslerne
fjernes.
4. Vinkelbenene monteres i sporene på undersiden af
bærepladen og fastgøres ved hjælp af de medleverede
bolte og møtrikker.
Bemærk, at bolten skal monteres nedefra.

3000112-2005-11-10.fm
5/40
5. Afstanden mellem vinkelbenene justeres i henhold til
skorstenens lysning, og møtrikkerne fastspændes.
Bemærk, at der skal være 2 - 4 mm luft imellem
vinkelben og skorsten, således at der ikke overføres
vibrationer fra røgsuger til skorsten.
6. Røgsugeren er nu klar til montage. Mineraluldspladen
lægges på toppen af skorstenen med alu-folien opad, og
røgsugeren placeres ovenpå.
7. Sikkerhedswiren fastgøres på skorstenen (1). Der
anvendes den medleverede skrue og rawlplug til muret
skorsten og selvskærende skrue i stålskorsten. Herefter
monteres wiren igennem hullet i bærepladen og ind i
wirelåsen.
Sikkerhedswiren strammes let og wirelåsen klemmes/
crimpes (2), således at røgsugeren fastholdes ved
åbning for service og rengøring.
Reparationsafbryderen (ekstra tilbehør) monteres på
siden af skorstenen (3), så den er let tilgængelig ved
service. Panserslangen med tilslutningskabel monteres
nedefra og op i afbryderen gennem forskruningen.
8. Inden ibrugtagning kontrolleres at:
• Møtrikkerne til vinkelbenene er fastspændt (4).
• Røgsugeren er lukket, og skruen er fastspændt (5).
• Sikkerhedswiren er fastspændt til skorstenen (6).
• Sikkerhedswiren er strammet, og wirelåsen er klemt/
crimpet (7).
• Omløberen på panserslangen er fastspændt (8).
• Brugeren er bekendt med, at røgsugeren altid skal
være i drift ved anvendelse af ildstedet/kedlen.
Trin Handling

3000112-2005-11-10.fm
6/40
Røgsuger- og motorspecifikationer fremgår af de monterede typeskilte. Alle 1-fasede
modeller er regulerbare.
El-tilslutningen foretages iht. el-diagrammet. I øvrigt henvises til vejledningerne for
EXHAUSTO automatik.
Alle røgsugere kræver ekstrabeskyttelse iht. stærkstrømsbekendtgørelsen.
Umiddelbart foran ventilatoren skal der monteres en reparationsafbryder, som bryder
alle poler.
Min. brydeafstand = 3 mm.
Max. forsikring = 10 Amp.
Lynafledning skal ske iht. gældende love og bestemmelser.
1.3 El-tilslutning
Tilslutningskabel
og elkobling
Trinløs elektronisk
regulerbar Beskyttelse
RS009-4-1
RS012-4-1
brun = L
blå = Nreg
gul/grøn=
Ja
Motoren tåler blokering
(impedansbeskyttet)
RS014-4-1
RS016-4-1
RS255-4-1
RS285-4-1
brun = L
blå = Nreg
gul/grøn=
Ja
Motoren skal overbe-
lastningsbeskyttes

3000112-2005-11-10.fm
7/40
Motoren i EXHAUSTO røgsuger RS har engangssmurte lukkede specialkuglelejer og er
vedligeholdelsesfri. Lejerne har under de specificerede driftsforhold (250°C varm
røggas) en nominel levetid på 10.000 timer. Eventuel udskiftning af lejer bør kun udføres
af EXHAUSTO SERVICE eller tilsvarende fagekspertise.
Kontrol og evt. rengøring af røgsugeren foretages efter behov (min. 1 gang årligt),
afhængig af brændslet, på følgende måde:
• Røgsugeren stoppes på reparationsafbryderen. Der ventes til rotationen er ophørt.
• Skruen (A) løsnes, og overparten løftes bagover, hvor den fastholdes af hængsler
og sikkerhedswire.
• Aksialvingen / centrifugalhjulet rengøres forsigtigt med spartel eller børste.
• Net og underside af kølepladen kontrolleres for soddannelse og rengøres med
spartel eller børste.
• Når røgsugeren er åben, er der samtidig fri adgang for fejning af skorstenen.
• Hvis der forekommer rystelser i røgsugeren, kan det skyldes ubalance som følge af
tilsmudset aksialvinge / centrifugalhjul og rengøringen gentages. Evt. afvejnings-
klodser på centrifugalhjulet må ikke fjernes.
•
Lydniveauet til omgivelserne er under 67 dB(A), når afstanden til røgsugeren er større
end 1 meter. Dette gælder når RS er monteret korrekt. (I øvrigt henvises til katalogdata.)
RS er i standardudførelse konstrueret til max. 250°C røgtemperatur. Ved højere
temperaturer, max. 300°C, skal røgsugeren forsynes med stilleskruer type RSD eller
svingningsdæmpere type SVD-RS i forbindelse med flange, i stedet for mineralulds-
plade. Se specialvejledning.
EXHAUSTO yder 2 års fabriksgaranti på røgsugeren fra fakturadato.
Installationen skal foretages af kompetente personer.
EXHAUSTO forbeholder sig ret til ændringer uden forudgående varsel.
1.4 Service og rengøring
A
1.5 Tekniske data
1.6 Garanti

3000112-2005-11-10.fm
8/40
2. S - Produktinformation
EXHAUSTO rökgasfläkt typ RS levereras som standard med vinkelben. Pansarslang,
förankringslina samt mineralullsplatta som packning för vibrationsfri drift. Dessutom
medföljer vingskruv som kan monteras om förhållandena så tillåter.
Varningl! Undvik skorstensbrand. Sota skorstenen före montage.
Rökgasfläkten skall alltid vara i drift när eldstaden används.
Läs alltid installationsbeskrivningen för styrenheten innan
rökgasfläkten installeras.
RS rökgasfläkt är en fläkt som konstruerats för horisontal avluft och den är utförd av
gjuten aluminium. Den levereras i sex storlekar: RS 9, 12, 14 och 16. RS 9-16 har
axialhjul. Den kan i båda utförandena öppnas för service och rengöring
RS består av följande huvudkomponenter::
2.1 Konstruktion
Rökgasfläkt Vikt
RS009-4-1
RS012-4-1
9 kg
14 kg
RS014-4-1
RS016-4-1
18 kg
25 kg
aKåpa
bBärplatta
cMotor
dKylplatta
eAxialhjul
fGångjärn
gNät
hPansarslang och anslutningskabel
iMineralullsplatta
jFörankringslina
kVinkelben, bultar och muttrar

3000112-2005-11-10.fm
9/40
2.2 Mekanisk installation
Steg Åtgärd
1. Rökgasfläkten är avsedd för montage direkt på murade
skorstenar samt stålskorstenar med stabil och plan
avslutning.
Till stålskorstenar med konisk avslutning eller liten
anliggningsyta används en fläns. Fläns till stålskorsten
(extra tillbehör) kan levereras i standardmått eller enligt
order.
Flänsen som monteras direkt ned i toppen på stålskor-
stenen är utrustad med en lång stos som gör annan
fastgöring än förankringslinan överflödig.
2. Skorstensöppningen mäts och ett motsvarande hål görs
i mineralullsplattan. Hålet får dock aldrig göras större, än
att det återstår minst 20 mm anliggningsyta.
Obs! Aluminiumfolien på mineralullsplattan skall vändas
uppåt mot rökgasfläkten.
3. RS 9:
Transportsäkringen vid axialhjulet avlägsnas och det
kontrolleras att hjulet går runt utan hinder.
RS 14/16:
Före installation skall transportsäkringen på gångjärnen
tas bort.
4. Vinkelbenen monteras i spåren på bärplattans
undersida och fästes med hjälp av de medföljande
bultarna och muttrarna.
Observera, att bulten skall monteras underifrån.

3000112-2005-11-10.fm
10/40
5. Avståndet mellan vinkelbenen justeras efter
skorstensöppningen och muttrarna dras åt. Observera,
att det skall finnas 2-4 mm luft mellan vinkelben och
skorsten, så att vibrationer inte överförs från
rökgasfläkten till skorstenen.
6. Rökgasfläkten är nu klar för montage. Mineralullsplattan
läggs på toppen av skorstenen med aluminium-folien
uppåt, och rökgasfläkten placeras ovanpå.
7. Förankringslinan görs fast i skorstenen (1). Medföljande
skruv och skruvplugg används till murad skorsten och
självborrande skruv till stålskorsten. Linan monteras
därefter genom hålet i bärplattan och in i låsringen.
Förankringslinan spänns lätt och låsringen kläms/krymps
(2), så att rökgasfläkten hålls fast när den öppnas för
service och rengöring.
Arbetsbrytaren (extra tillbehör) monteras på skorstens-
sidan (3), så att den är lätt åtkomlig vid service.
Pansarslangen med anslutningskabel monteras nedifrån
och upp i brytaren genom förskruvningen.
8. Innan rökgasfläkten tas i bruk, kontrolleras att:
• Muttrarna till vinkelbenen är åtdragna (4).
• Rökgasfläkten är stängd och skruven åtdragen (5).
• Förankringslinan är fastspänd vid skorstenen (6).
• Förankringslinan är spänd och låsringen klämd/
krympt (7).
• Låsmuttern på pansarslangen är fastspänd (8).
• Användaren vet, att rökgasfläkten alltid skall vara i
drift, när eldstaden/pannan används.
Steg Åtgärd

3000112-2005-11-10.fm
11/40
Rökgasfläkt- och motorspecifikationerna framgår av de påmonterade typskyltarna.
Alla enfasmodeller är reglerbara.
El-anslutningen utförs enligt el-diagrammet. I övrigt hänvisas till vägledningarna för
EXHAUSTO automatik.
Alla rökgasfläktar kräver extra motorskydd enligt starkströmsreglementet.
En arbetsbrytare som bryter alla poler skall monteras omedelbart framför fläkten.
Min. brytaravstånd = 3 mm
Max. försäkring = 10 Amp
Åskledare monteras i enlighet med gällande bestämmelser.
2.3 El-anslutning
Anslutningskabel
och el-koppling
Steglöst elektroniskt
reglerbar Skydd
RS009-4-1
RS012-4-1
brun = L
blå = Nreg
gul/grön=
Ja
Motorn tål blockering
(impedansskyddad)
RS014-4-1
RS016-4-1
brun = L
blå = Nreg
gul/grön=
Ja
Motorn skall
överströms-
skyddas

3000112-2005-11-10.fm
12/40
Motorn i EXHAUSTOs rökgasfläkt RS har engångssmorda slutna specialkullager och är
underhållsfri. Lagren har vid de specificerade driftförhållandena (250°C varm rökgas) en
nominell livslängd på 10 000 timmar. Eventuellt byte av lager bör endast utföras av
EXHAUSTO SERVICE eller branschkunnig behörig tekniker.
Kontroll och eventuell rengöring av rökgasfläkten utförs vid behov (minst en gång om
året), beroende på bränslet. Det görs på följande sätt:
• Stäng av rökgasfläkten på arbetsbrytaren. Vänta tills rotationen avstannat.
• Lossa skruven (A), och lyft överdelen bakåt, där den hålls fast av gångjärn och
förankringslina.
• Rengör försiktigt axialhjulet med skrapa eller borste.
• Kontrollera nät och kylplattans undersida för sotbildning och rengör med skrapa
eller borste.
• När rökgasfläkten är öppen, går det samtidigt att komma åt att sota skorstenen.
• Förekommer skakningar i rökgasfläkten kan det bero på obalans till följd av
tillsmutsad axialhjul rengöringen upprepas.
•
Ljudnivån ligger för omgivningarna på under 67 dB(A) när avståndet till rökgasfläkten är
mer än en meter. Detta gäller när RS är korrekt monterad. I övrigt hänvisas till katalog-
data.
RS har i standardutförandet konstruerats för max. 250°C röktemperatur. Vid högre
temperaturer, max. 300°C, skall rökgasfläkten utrustas med justeringsskruvar typ RSD
eller svängningsdämpare typ SVD-RS i förbindelse med flänsen i stället för mineralulls-
plattan. Se särskild vägledning.
EXHAUSTO lämnar 2 års fabriksgaranti på rökgasfläkten från fakturadatum.
Installationen skall utföras av kompetenta personer. EXHAUSTO förbehåller sig rätten
till ändringar utan föregående meddelande.
2.4 Service och rengöring
A
2.5 Tekniska data
2.6 Garanti

3000112-2005-11-10.fm
13/40
3. N - Produktinformation
EXHAUSTO røksuger type RS leveres standard med vinkelben, panserslange,
sikkerhetsvaier samt mineralullplate som pakning for vibrasjonsfri drift. Dessuten er det
vedlagt vingeskrue, som kan monteres hvis forholdene tillater det.
Advarsel! Unngå skorsteinsbrann - Fei skorsteinen før montering.
Røksugeren må alltid være i drift når ildstedet er i bruk.
Les alltid automatikkens installasjonsveiledning før røksugeren
installeres.
RS røksuger er en vifte konstruert til horisontalt avkast og utført i støpt aluminium. Den
leveres i seks størrelser: RS 9, 12, 14, 16, 255 og 285.
RS 9 - 16 er med aksialvinge av rustfritt stål, og RS 255 - 285 er med åpent
sentrifugalhjul i støpt aluminium.
Begge utførelser kan lukkes opp for service og rengjøring
RS består av følgende hovedkomponenter:
3.1 Konstruksjon
Røksuger Vekt
RS009-4-1
RS012-4-1
9 kg
14 kg
RS014-4-1
RS016-4-1
18 kg
25 kg
RS255-4-1
RS285-4-1
14 kg
20 kg
aHatt
bBæreplate
cMotor
dKjøleplate
eAksialvinge/sentrifugalhjul
fHengsel
gGitter
hPanserslange og tilkoblingskabel
iMineralullplate
jSikkerhetsvaier
kVinkelben, skruer og muttere

3000112-2005-11-10.fm
14/40
3.2 Mekanisk installasjon
Trin Handling
1. Røksugeren er beregnet til direkte montering på murte
skorsteiner og stålskorsteiner med stabil og plan av-
slutning.
Til stålskorsteiner med konisk avslutning eller liten
anleggsflate må det brukes flens. Flens for stålskorstein
(ekstra tilbehør) kan leveres i standarddimensjoner eller
etter oppgave.
Flensen, som monteres direkte ned i toppen av stålskor-
steinen, er forsynt med en stuss som gjør annen fast-
gjøring enn sikkerhetsvaieren overflødig.
2. Mål skorsteinens lysmål og lag et tilsvarende hull i
mineralullplaten. Hullet må imidlertid aldri gjøres større
enn at det er minimum 20 mm anleggsflate tilbake.
Merk: Aluminiumsfolien på mineralullplaten skal vende
opp mot røksugeren.
3. RS 9:
Transportsikringen ved aksialvingen fjernes, og det
kontrolleres at vingen kan løpe rundt uhindret.
RS 14/16:
Fjern transportsikringen på hængslerne før installeringen.
4. Vinkelbena monteres i sporene på undersiden av
bæreplaten og gjøres fast ved hjelp av boltene og
mutrene som følger med.
Merk at bolten skal monteres nedenfra.

3000112-2005-11-10.fm
15/40
5. Juster avstanden mellom vinkelbena i henhold til
skorsteinens lysmål og trekk til mutrene. Merk at det
skal være 2 - 4 mm klaring mellom vinkelben og
skorstein slik at det ikke overføres vibrasjoner fra
røksugeren til skorsteinen.
6. Røksugeren er nå klar til montering. Legg mineralull-
platen på toppen av skorsteinen med aluminiums-folien
opp og plasser røksugeren oppå denne.
7. Gjør sikkerhetsvaieren fast til skorsteinen (1). Bruk
skruen og murpluggen som følger med, til murt skorstein
og selvskjærende skrue i stålskorstein. Monter deretter
vaieren gjennom hullet i bæreplaten og inn i vaierlåsen.
Stram sikkerhetsvaieren lett og klem/krymp vaierlåsen
(2) sammen slik at røksugeren holdes fast ved åpning for
service og rengjøring.
Monter servicebryteren (ekstra tilbehør) på siden av
skorsteinen (3) slik at den er lett tilgjengelig ved service.
Panserslangen med tilkoblingskabel monteres nedenfra
og opp i bryteren gjennom forskruningen.
8. Før røksugeren tas i bruk, må det kontrolleres at:
• Mutrene på vinkelbena er trukket til (4).
• Røksugeren er lukket, og skruen er trukket til (5).
• Sikkerhetsvaieren er gjort fast til skorsteinen (6).
• Sikkerhetsvaieren er strammet opp, og vaierlåsen er
klemt/krympet (7).
• Koppmutteren på panserslangen er trukket til (8).
• Brukeren er kjent med at røksugeren alltid må være i
drift når ildstedet/kjelen er i bruk.
Trin Handling

3000112-2005-11-10.fm
16/40
Røksuger- og motorspesifikasjoner fremgår av typeskiltene som er montert. Alle 1-
fasede modeller er regulerbare. Elektrisk tilkobling foretas iht. koblingsskjema.
Alle røksugere skal tilkobles jordforbindelse.
Umiddelbart foran viften skal det monteres en servicebryter som bryter alle poler.
Min. bryteavstand = 3 mm.
Maks. forsikring = 10 Amp.
.
3.3 Elektrisk tilkobling
Tilkoblingskabel
og el-kobling
Trinnløs elektronisk
regulerbar Beskyttelse
RS009-4-1
RS012-4-1
brun = L
blå = Nreg
gul/grønn=
Ja
Motoren tåler blokkering
(impedans-beskyttet)
RS014-4-1
RS016-4-1
RS255-4-1
RS285-4-1
brun = L
blå = Nreg
gul/grønn =
Ja
Motoren skal over-
belastningsbeskyttes

3000112-2005-11-10.fm
17/40
Motoren i EXHAUSTO røksuger RS har lukkede spesialkulelagre og er vedlikeholdsfri.
Lagrene har under de spesifiserte driftsforhold (250°C varm røkgass) en nominell
levetid på 10 000 timer. Eventuell utskifting av lagre bør bare utføres av EXHAUSTO
SERVICE eller tilsvarende fagekspertise.
Kontroll og ev. rengjøring av røksugeren foretas etter behov (min. 1 gang årlig),
avhengig av brenslet, på følgende måte:
• Røksugeren stoppes med servicebryteren. Vent til rotasjonen er opphørt.
• Løs skruen (A) og løft overdelen. Den holdes fast av hengsler og sikkerhets-
vaieren.
• Aksialvingen / sentrifugalhjulet rengjøres forsiktig med skrape eller børste.
• Kontroller gitter og underside av kjøleplaten for sotdanning og gjør dem rene med
skrape eller børste.
• Når røksugeren er åpen, er det samtidig fri adgang til å feie skorsteinen.
• Hvis det forekommer vibrasjoner i røksugeren, kan det skyldes ubalanse som følge
av urenheter på aksialvinge / sentrifugalhjul, og rengjøringen må da gjentas. Ev.
avbalanseringsklosser på sentrifugalhjulet må ikke fjernes.
•
Lydnivået til omgivelsene er under 67 dB(A) når avstanden til røksugeren er større enn
1 meter. Dette gjelder når RS er montert korrekt. For øvrig henvises til katalogdata.
RS er i standardutførelsen konstruert til maks. 250°C røktemperatur. Ved høyere
temperaturer, maks. 300°C, må røksugeren forsynes med stilleskruer type RSD eller
vibrasjonsdempere type SVD-RS i forbindelse med flensen i stedet for mineralullplate.
Se spesialveiledning.
EXHAUSTO yter 2 års fabrikkgaranti på røksugeren fra fakturadato.
Installasjonen må foretas av kompetente personer.
EXHAUSTO forbeholder seg rett til endringer uten forutgående varsel.
3.4 Service og rengjøring
A
3.5 Tekniske data
3.6 Garanti

3000112-2005-11-10.fm
18/40
SF
4. SF - Tuotekuvaus
EXHAUSTO-savuimuri, mallia RS, toimitetaan vakiokokoonpanossa kulmarautajaloin,
panssariletkuin, varmuusvaijerein sekä tärinättömän asennuksen varmistavin
mineraalivillalevyin. Lisäksi toimitukseen kuuluu siipiruuvi, joka voidaan asentaa
olosuhteiden salliessa.
VAROITUS!! Vältä hormipalo - nuohoa hormi ennen asennusta. Savuimurin on
oltava toiminnassa aina, kun tulisijaa käytetään.
Lue aina EXHAUSTO-ohjausyksik_n asennusohjeet, ennen kuin
asennat savuimurin.
RS-savuimuri on valualumiinista valmistettu, sivulle puhaltava ilmastointilaite. Kokoja on
kuusi: RS 9, 12, 14, 16, 255 ja 285. RS 9-16 -malleissa on ruostumattomasta teräksestä
valmistettu aksiaalisiipipyörä, malleissa RS 255 ja 285 on valualumiinista valmistettu
avoin keskipakosiivikko. Molemmat tyypit ovat avattavissa puhdistusta ja huoltoa varten
RS:n pääosat:
4.1 Rakenne
Savuimuri Paino
RS009-4-1
RS012-4-1
9 kg
14 kg
RS014-4-1
RS016-4-1
18 kg
25 kg
RS255-4-1
RS285-4-1
14 kg
20 kg
aKupu
bAlustalevy
cMoottori
dJäähdytyslevy
eAksiaalisiipipyörä/Keskipakosiivikko
fsaranat
gVerkko
hPanssariletku ja liitoskaapeli
iMineraalivillalevy
jVarmuusvaijeri
kKulmarautajalat, pultit ja mutterit

3000112-2005-11-10.fm
19/40
SF
4.2 Mekaaninen asennus
Porras Teko
1. Savuimuri asennetaan suoraan muuratun savupiipun tai
tukevalla, tasaisella päädyllä varustetun terässavupiipun
päälle. Jos terässavupiipun pää on kartio tai sen
kiinnityspinta on hyvin pieni, savuimuri asennetaan
välilaippaan. Terässavupiipun laippa (lisävaruste)
voidaan toimittaa vakiomittaisena tai tilauksen mukaan
mitoitettuna.
Suoraan terässavupiipun päähän asennettavassa
laipassa on jatke, jonka ansiosta varmuusvaijeri riittää
asennuksen varmistamiseksi. Muita
kiinnitystoimenpiteitä ei tarvita.
2. Hormiaukko mitataan ja mineraalivillalevyyn tehdään
vastaavan kokoinen aukko. Mineraalivillalevyyn on
kuitenkin aina jätettävä vähintään 20 mm leveät reunat.
Huom! Alumiinifoliolla päällystetty mineraalivillalevyn
sivu asennetään ylöspäin, savuimurin pohjaa vasten.
3. RS 9:
Aksiaalisiipipyörän kuljetustuki poistetaan ja
varmistetaan, että siipipyörä pyörii tasaisesti ja esteettä.
RS 14/16:
Poista saranoiden kuljetuskiinnikkeet ennen
asentamista.
4. Kulmarautajalat asennetaan alustalevyn alapinnassa
oleviin uriin ja kiinnitetään mukana toimitetuilla ruuveilla
ja muttereilla. Huomaa, että pultit asennetaan altapäin.

3000112-2005-11-10.fm
20/40
SF
5. Jalkojen välinen etäisyys sovitetaan savuhormin aukon
mukaan ja kiristetään mutterit.
Huomaa, että jalkojen ja hormin sisäpinnan väliin on
jätettävä 2-4 mm tilaa, etteivät savuimurin värähtelyt
siirry savupiippuun.
6. Savuimuri on nyt valmis asettettavaksi. Mineraalivillalevy
sijoitetaan savupiipun päähän alumiinifolio ylöspäin ja
savuimuri asetetaan sen päälle.
7. Varmuusvaijeri asennetaan savupiippuun (1). Kiinnitys
muurattuun savupiippuun tehdään mukana toimitetulla
ruuvilla ja rawlplugilla ja teräksiseen itsekierteittävällä
ruuvilla. Tämän jälkeen vaijeri pujotetaan alustalevyssä
olevan reiän läpi ja kiinnitetään vaijerilukkoon.
Varmuusvaijeria kiristetään hieman ja vaijerilukko
puristetaan (2) kiinni siten, että huoltoa tai puhdistusta
varten avattu imuri pysyy paikallaan.
Työkatkaisija (lisävaruste, joka ei kuulu toimitukseen)
asennetaan savupiipun kylkeen niin, että se on helposti
käsillä, kun savuimurille tehdään huoltoa. Panssariletku
sähkökaapeleineen asennetaan alhaalta päin
työkatkaisijaan ruuvikkeen kautta.
8. Ennen käyttöönottoa on tarkistettava, että:
• kulmarautajalkojen mutterit on kiristetty kunnolla (4),
• savuimuri on paikallaan ja ruuvi kiristetty (5),
• savuimurin savupiippuun yhdistävä varmuusvaijeri
on kiinnitetty (6),
• varmuusvaijeri on kiristetty ja vaijerilukko puristettu
(7),
• panssariletkun ruuvike on kiinnitetty kupuun (8),
• käyttäjä on tietoinen siitä, että savuimurin on aina
oltava toiminnassa, kun tulisijassa palaa tuli.
Porras Teko
