Exile Shift S250.1 User manual

ENG
FR
Amplifier Manual
Manuel de l’amplificateur
Models: S250.1, S500.1, S1000.1, S400.4
© 2008 Exile Car Audio • www.exileaudio.comAmplifier Manual

Amplifier Owner’s Manual
© 2008 Exile Car Audio • www.exileaudio.com Amplifier Manual
MONOBLOCK SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 20kHz
Signal to Noise Ratio: >110dB
Subsonic and Low Pass Crossovers: 12dB per octave
Low Pass Crossover Range: 50Hz to 250Hz
Subsonic Crossover Range: 20Hz to 55Hz
Bass Boost @ 45Hz: 0 to +12dB
Input Sensitivity: 200 millivolts to 8 volts
Lowest Recommend Load: 2 ohm
Typical Efficiency: 50%
Damping Factor: Greater than 200
S1000.1 MONOBLOCK SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 450Hz
Signal to Noise Ratio: >90dB
Subsonic and Low Pass Crossovers: 12dB per octave
Low Pass Crossover Range: 50Hz to 250Hz
Subsonic Crossover Range: 20Hz to 55Hz
Bass Boost @ 45Hz: 0 to +12dB
Input Sensitivity: 200 millivolts to 8 volts
Lowest Recommend Load: 1 ohm
Typical Efficiency: 80%
Damping Factor: Greater than 200
FOUR CHANNEL SPECIFICATIONS
Frequency Response: ± 1dB from 20Hz to 20kHz
Signal to Noise Ratio: >110dB
High and Low Pass Crossovers: 12dB per Octave
Low Pass Crossover Range: 40Hz to 400Hz
High Pass Crossover Range: 40Hz to 400Hz
Bass Boost @ 45Hz: 0 to +12dB
Input Sensitivity: 200 millivolts to 8 volts
Lowest Recommend Load: 4 ohm Bridged or 2 ohm Stereo
Typical Efficiency: 50%
Damping Factor Greater than 200
S250.1
Max Power@4ohm 250x1
Max Power@2ohm 500x1
RMS Power@4ohm 125x1
RMS Power@2ohm 250x1
Recommended Fuse Size: 25A
Power/Ground Wire Size: 8 Gauge
Dimensions: 10.1”L x 9.1”W x 2.1”H
S500.1
Max Power@4ohm 500x1
Max Power @ 2 ohm 1000 x 1
RMS Power@4ohm 250x1
RMS Power@2ohm 500x1
Fuse Size: 25A x 2
Power/Ground Wire Size: 8 Gauge
Dimensions: 12.9”L x 9.1”W x 2.1”H
S1000.1
Max Power @ 2 ohm 1000 x 1
Max Power @ 1 ohm 2000 x 1
RMS Power@2ohm 500x1
RMS Power @ 1 ohm 1000 x 1
Fuse Size: 40A x 2
Power/Ground Wire Size: 4 Gauge
Dimensions: 15.0”L x 9.1”W x 2.1”H
S400.4
Max Power @ 4 ohm Stereo 100 x 4
Max Power @ 2 ohm Stereo 200 x 4
Max Power @ 4 ohm Bridged 400 x 2
RMS Power @ 4 ohm Stereo 50 x 4
RMS Power @ 2 ohm Stereo 100 x 4
RMS Power @ 4 ohm Bridged 200 x 2
Fuse Size: 25 amp x 2
Power/Ground Wire Size: 8 Gauge
Dimensions: 14.0”L x 9.1”W x 2.1”H

© 2008 Exile Car Audio • www.exileaudio.comAmplifier Manual
Amplifier Owner’s Manual
ENG
INPUT
Connect preamp signal cables from the head unit to these terminals.
OUTPUT
Provides a full range signal for an additional amplifier. There is no signal loss if using this
output.
CROSSOVER FREQUENCY
Controls the lowpass crossover point for the speaker outputs.
BASS BOOST
Variable bass boost from 0 to +12dB @ 45 Hz.
REMOTE BASS LEVEL CONTROL
This port is for connecting the optional remote level control (XRB1). This allows up to 20dB of
volume adjustment. This is not a bass boost, it controls the level of the low pass signal.
GAIN LEVEL
Used to reach maximum amplifier power with a wide variety of headunits.
CONFIG
When set to BY the crossovers are turned off.
SUBSONIC CROSSOVER FREQUENCY
Controls the highpass crossover point for the speaker outputs to eliminate extreme low
frequencies.
12V+
This must be connected to the fused positive terminal (+12V) of the car’s battery.
REMOTE
This must be connected to switched +12V, usually a trigger wire coming from the head
unit or ignition.
GND
This must be connected to the negative terminal of the car’s battery or bolted to a clean,
unpainted part of the chassis of the vehicle.
SPEAKER OUTPUTS
Used to connect the amplifier to speakers. S250.1 and S500.1 minimum impedance of 2 ohm.
S250.1 - S500.1 - S1000.1
Monoblock Power Amplifier

Amplifier Owner’s Manual
© 2008 Exile Car Audio • www.exileaudio.com Amplifier Manual
INPUT
Connect preamp signal cables from the head unit to these terminals.
HIGH LEVEL INPUT
Connect factory stereo to the corresponding terminals
OUTPUT
Provides a full range signal for an additional amplifier. There is no signal loss if using this
output.
CROSSOVER FREQUENCY
Controls the crossover point for the speaker outputs.
BASS BOOST
Variable bass boost from 0 to +12dB @ 45 Hz.
2ch/4ch MODE
2ch: Headunit has one pair of cables into front Input.
4ch: Headunit has two pairs of cables into front and rear inputs.
REMOTE BASS LEVEL CONTROL
This port is for connecting the optional remote level control (XRB1). This allows up to 20dB
of volume adjustment. This is not a bass boost, it controls the level of the entire low pass
signal of the rear channels.
GAIN LEVEL
Used to reach maximum amplifier power with a wide variety of headunits.
CONFIG
FLAT: Crossovers are turned off
HP: High pass crossover is on
LP: Low pass crossover is on
12V+
This must be connected to the fused positive terminal (+12V) of the car’s battery.
REMOTE
This must be connected to switched +12V, usually a trigger wire coming from the head
unit or ignition.
GND
This must be connected to the negative terminal of the car’s battery or bolted to a clean,
unpainted part of the chassis of the vehicle.
SPEAKER OUTPUTS
Used to connect the amplifier to speakers. Use the left + and right - terminals for bridged
mode. Minimum impedance is 4 ohm bridged or 2 ohm stereo.

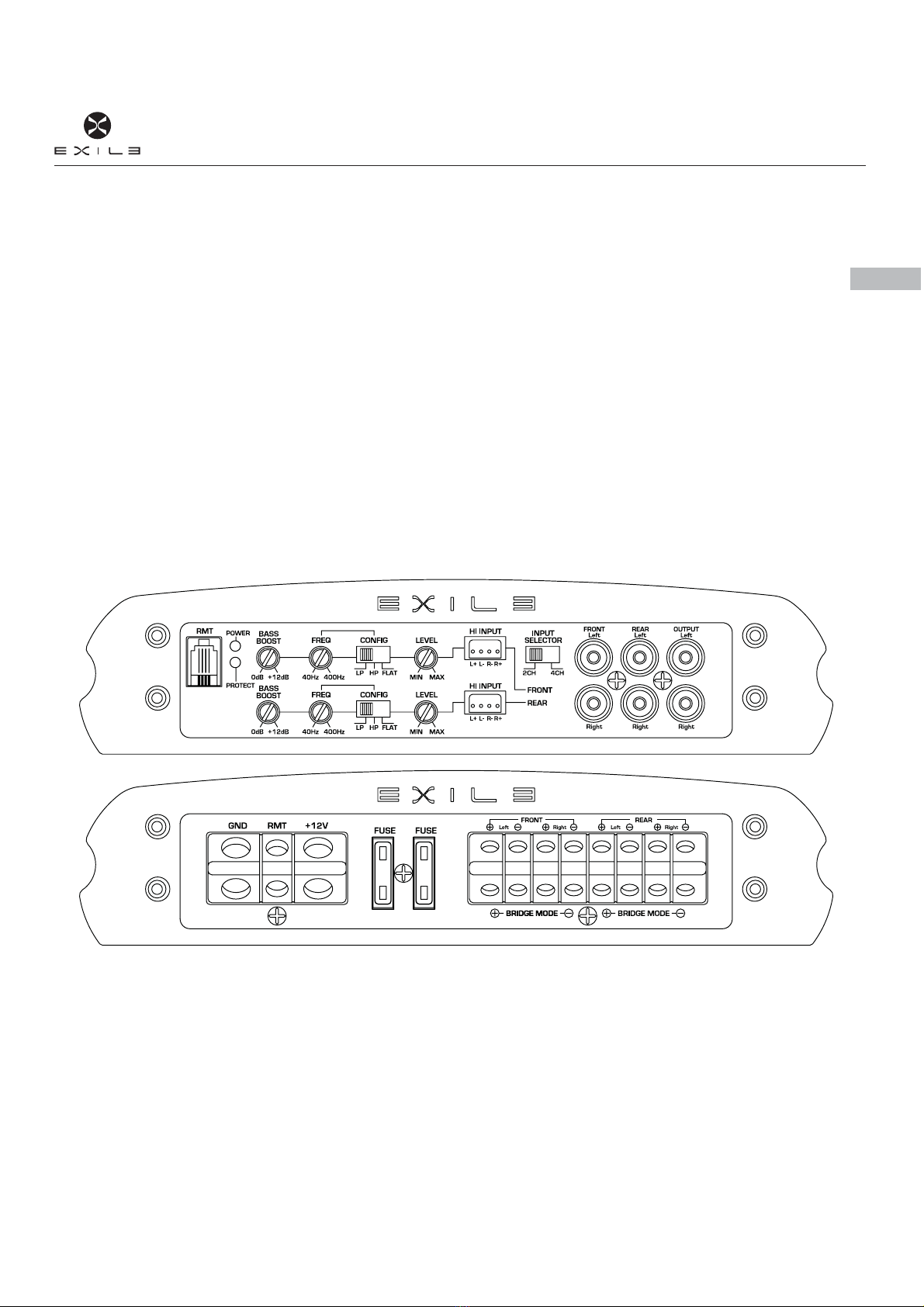

S400.4
4 Channel Power Amplifier
ENG

© 2008 Exile Car Audio • www.exileaudio.comAmplifier Manual
Manuel de l’amplificateur
CARACTÉRISTIQUES TECHNIQUES MONOBLOC
Réponse en fréquence : ± 1 dB de 20 Hz à 20kHz
Rapport signal/bruit : >110dB
Filtres passifs subsoniques et passe-bas: 12dB par octave
Plage du filtre passif passe-bas: 50Hz à 250Hz
Plage du filtre passif subsonique: 20Hz à 55Hz
Amplification des basses à 45 Hz : 0 à +12dB
Sensibilité de l’entrée: 200 millivolts à 8 volts
Charge minimale recommandée: 2 ohm
Efficacité type: 50%
Taux d’amortissement: Supérieur à 200
CARACTÉRISTIQUES TECHNIQUES MONOBLOC - S1000.1
Réponse en fréquence: ± 1dB from 20Hz à 450Hz
Rapport signal/bruit : >90dB
Filtres passifs subsoniques et passe-bas: 12dB par octave
Plage du filtre passif passe-bas: 50Hz à 250Hz
Plage du filtre passif subsonique: 20Hz à 55Hz
Amplification des basses à 45 Hz: 0 to +12dB
Sensibilité de l’entrée: 200 millivolts à 8 volts
Charge minimale recommandée: 1 ohm
Efficacité type: 80%
Taux d’amortissement: Supérieur à 200
CARACTÉRISTIQUES DEUX ET QUATRE CANAUX
Réponse en fréquence: ± 1dB de 20Hz à 20kHz
Rapport signal/bruit: >110dB
Filtres passifs passe-haut et passe-bas: 12dB par octave
Plage du filtre passif passe-bas: 40Hz à 400Hz
Plage du filtre passif passe-haut: 40Hz à 400Hz
Amplification des basses à 45: 0 à +12dB
Sensibilité de l’entrée: 200 millivolts à 8 volts
Charge minimale recommandée: 4 ohms en dérivation ou 2 ohms en stéréo
Efficacité type: 50%
Taux d’amortissement: Supérieur à 200
S400.4
Puissance de Maximum @ 4 ohm stéréo: 100 x 4
Puissance de Maximum @ 2 ohm stéréo: 200 x 4
Puissance de Maximum @ 4 ohm en dérivation: 400 x 2
Puissance de RMS @ 4 ohm stéréo: 50 x 4
Puissance de RMS @ 2 ohm stéréo: 100 x 4
Puissance de RMS @ 4 ohm en dérivation: 200 x 2
Taille du fusible: 25A x 2
Taille du fil d’alimentation/de masse: calibre 8
Dimensions: 14,0 po L x 9,1 po W x 2,1 po H
S250.1
Puissance de Maximum @ 4 ohm: 250 x 1
Puissance de Maximum @ 2 ohm: 500 x 1
Puissance de RMS @ 4 ohm: 125 x 1
Puissance de RMS @ 2 ohm: 250 x 1
Taille de fusible: 25A
Taille du fil d’alimentation/de masse: calibre 8
Dimensions: 10,1 po L x 9,1 po W x 2,1 po H
S500.1
Puissance de Maximum @ 4 ohm: 500 x 1
Puissance de Maximum @ 2 ohm: 1000 x 1
Puissance de RMS @ 4 ohm: 250 x 1
Puissance de RMS @ 2 ohm: 500 x 1
Taille de fusible: 25A x 2
Taille du fil d’alimentation/de masse: calibre 8
Dimensions: 12,9 po L x 9,1 po W x 2,1 po H
S1000.1
Puissance de Maximum @ 2 ohm: 1000 x 1
Puissance de Maximum @ 1 ohm: 2000 x 1
Puissance de RMS @ 2 ohm: 500 x 1
Puissance de RMS @ 1 ohm: 1000 x 1
Taille de fusible: 40A x 2
Taille du fil d’alimentation/de masse: calibre 4
Dimensions: 15,0 po L x 9,1 po W x 2,1 po H
FR

Manuel de l’amplificateur
© 2008 Exile Car Audio • www.exileaudio.com Amplifier Manual
ENTRÉE
Reliez les câbles de signal préampli de l’unité principale sur ces bornes.
SORTIE
Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n’y a pas de perte
de signal en cas d’utilisation de cette sortie.
FRÉQUENCE DU FILTRE PASSIF PASSE-BAS
Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.
AMPLIFICATION DES BASSES
Amplification des basses variable de 0 à +12 dB à 45 Hz.
COMMANDE À DISTANCE DU NIVEAU DES BASSES
Ce port sert à connecter la télécommande de niveau optionnelle (XRB1). Cela permet un
ajustement du volume allant jusqu’à 20 dB. Ce n’est pas une amplification des basses mais
permet de contrôler le niveau du signal du filtre passe-bas.
GAIN NIVEAU
Sert à atteindre une puissance d’amplificateur maximale avec une grande variété d’unités
principales.
DONNEES DE NIVEAU SUPERIEUR
Connecter la stéréo d’usine aux terminaux correspondants.
FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE
Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d’éliminer les
fréquences extrêmement basses.
12V+
Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture.
BORNE TÉLÉCOMMANDE
Doit être relié à la borne +12 V commutée, généralement un fil d’amorçage sortant de
l’unité principale ou de l’allumage.
MASSE
Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément
propre et non peint du châssis du véhicule.
SORTIES HAUT-PARLEUR
Sert à relier l’amplificateur aux haut-parleurs. S250.1 et S500.1 l’impédance minimale est de
2 ohm.
S250.1 - S500.1 - S1000.1
Monoblock Power Amplifier

© 2008 Exile Car Audio • www.exileaudio.comAmplifier Manual
Manuel de l’amplificateur
ENTRÉE
Reliez les câbles de signal préampli de l’unité principale sur ces bornes.
DONNEES DE NIVEAU SUPERIEUR
Connecter la stéréo d’usine aux terminaux correspondants.
SORTIE
Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n’y a pas de perte
de signal en cas d’utilisation de cette sortie.
FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT
Contrôle les points de filtre pour les sorties du haut-parleur.
AMPLIFICATION DES BASSES
Amplification des basses variable de 0 à +12 dB à 45 Hz.
MODE 2/4 CANAUX
2 canaux : ’unité principale a une paire de câbles dans l’entrée avant.
4 canaux : l’unité principale a deux paires de câbles dans les entrées avant et arrière.
COMMANDE À DISTANCE DU NIVEAU DES BASSES
Ce port sert à connecter la télécommande de niveau optionnelle (XRB1). Cela permet un
ajustement du volume allant jusqu’à 20 dB. Ce n’est pas une amplification des basses mais
permet de contrôler le niveau du signal du filtre passe-bas.
GAIN NIVEAU
Sert à atteindre une puissance d’amplificateur maximale avec une grande variété d’unités
principales.
CONFIG
FLAT : Croisé est éteint.
HP : L’haute passe croisée est sur.
LP : Le niveau bas passe croisé est sur.
S400.4
4 Channel Power Amplifier
12V+
Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture.
BORNE TÉLÉCOMMANDE
Doit être relié à la borne +12 V commutée, généralement un fil d’amorçage sortant de
l’unité principale ou de l’allumage.
MASSE
Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément
propre et non peint du châssis du véhicule.
SORTIES HAUT-PARLEUR
Sert à relier l’amplificateur aux haut-parleurs. Utilisez les bornes + gauche et – droite pour
le mode en dérivation. L’impédance minimale est de 4 ohms en dérivation ou de 2 ohms en
stéréo.
FR
