Extol craft 411013 User manual

Původní návod kpoužití

Preklad pôvodného návodu na použitie

Az eredeti használati utasítás fordítása

Translation of the original user's manual

Übersetzung der ursprünglichen Bedienungsanleitung

411013

4110 2 3

Horkovzdušná pistole /CZ

Teplovzdušná pištoľ /SK

Hőlégfúvó pisztoly /HU

Heat Gun /EN

Heißluftpistole /DE

32 CZCZ

Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.

Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami a předpisy Evropské unie.

Sjakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:

www.extol.cz [email protected]z

Tel.: +420 577 599 777

Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 11. 12. 2014

I. Technické údaje

Objednávací číslo 411013 bez příslušenství

411023 BMC box spříslušenstvím

Výkonové parametry Příkon, teplota, průtok vzduchu

Pozice I. 1000 W; 350°C; 300 l/min

Pozice II. 2000 W; 550°C; 500 l/min

Třída ochrany dvojitá izolace

Krytí IP20

Hladina akustického výkonu LwA <70 dB(A)

(měřeno dle EN ISO 3744)

Hladina vibrací (měřeno dle EN 60335) < 2,5 m/s2

Hmotnost (bez kabelu) 0,6 kg

II. Rozsah dodávky

Horkovzdušná pistole 1 ks

Doplňkové pracovní nástroje (nástavce) 5 ks platí pro 411023

Přepravní kufr 1 ks platí pro 411023

Návod kpoužití 1 ks

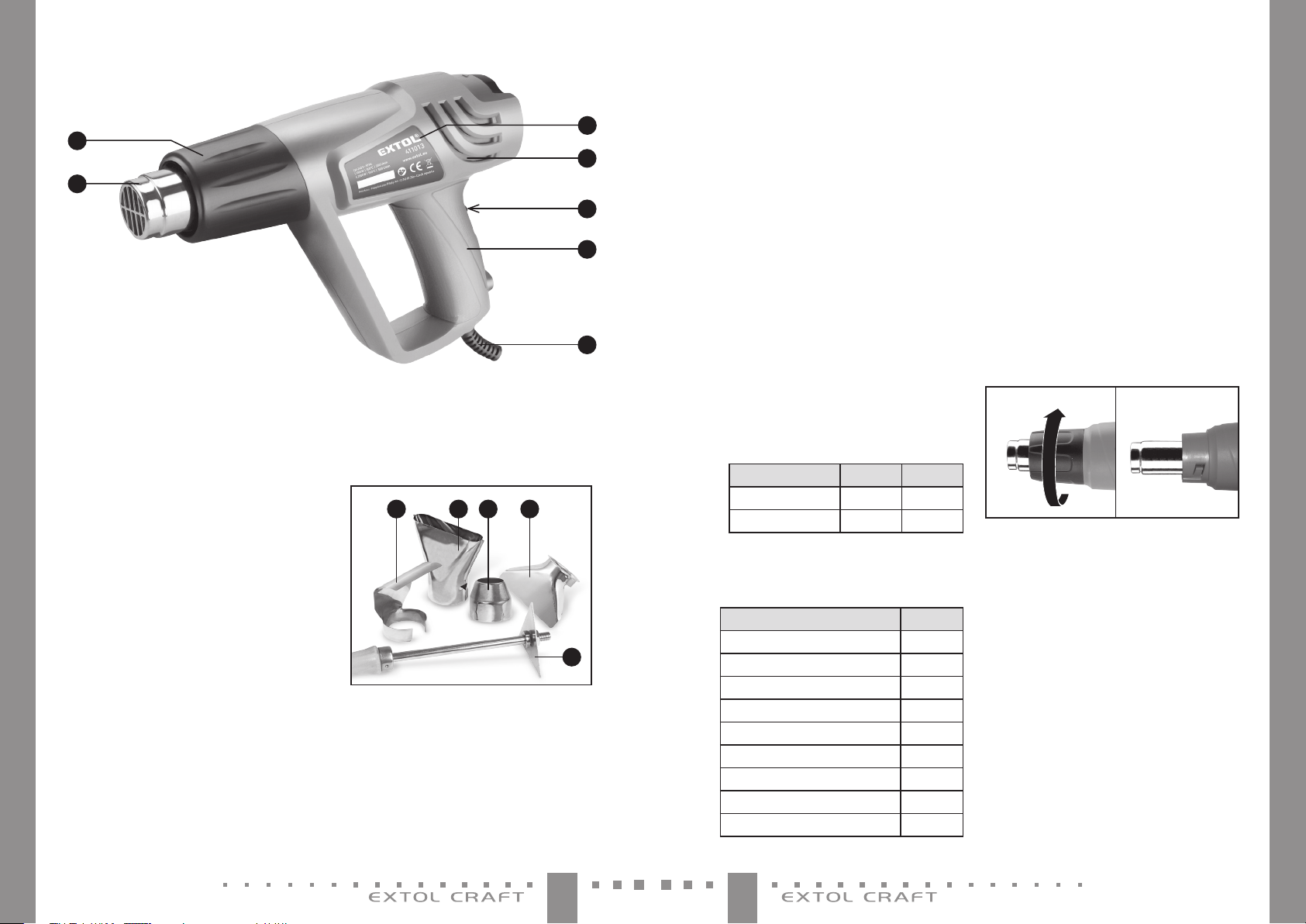

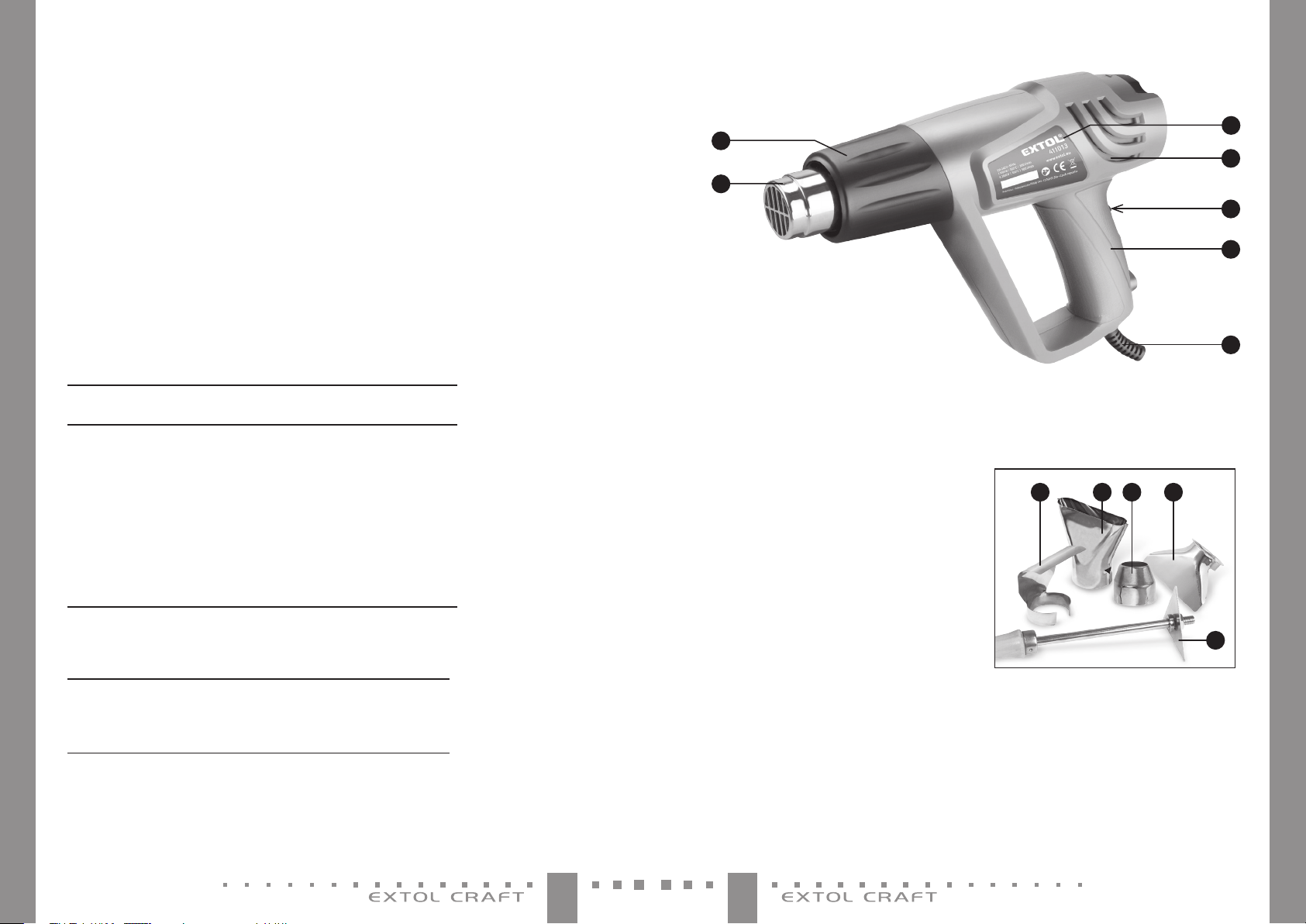

Obr. 1

III. Charakteristika

Horkovzdušná pistole Extol Craft® 411013 a411023 je

určena knahřívání povrchů za účelem odstranění nátěrů

(barev, laků), ksušení čerstvě nanesených nátěrů, ktva-

rování aspojování umělých hmot (např. trubek) aas-

faltových krytin, kuvolňování lepených spojů, kpájení,

krozmrazování zmrzlé vody vpotrubí, kvypalování trávy

amechu ve špatně přístupných místech apod. Pistole

umožňuje nastavit dva výkonnostní stupně lišící se teplot-

ním rozsahem aprůtokem vzduchu. Nízká hmotnost

pistole zvyšuje komfort při práci.

IV. Součásti aovládací

prvky

Obr.1, Pozice-popis

1) Tryska

2) Tepelná ochrana trysky

3) Štítek stechnickými údaji

4) Otvory pro nasávání vzduchu

5) Provozní spínač-přepínání

mezi I. aII. výkonnostním stupněm

6) Rukojeť

7) Napájecí kabel

PRACOVNÍ NÁSTROJE NÁSTAVCE

yUvedené pracovní nástroje jsou příslušenstvím

pistole 411023. Vyhrazujeme si právo na případ-

nou změnu designu příslušenství oproti vyobra-

zeným kusům.

3 4 1

Obr. 2

Obr.2, Pozice-popis

1) Škrabka

2) Nástavec pro nahřívání trubek

3) Široká tryska pro nahřívání úzkých/širokých ploch

4) Tryska pro zaostřený proud vzduchu

5) Škrabka úzkých ploch

54 CZCZ

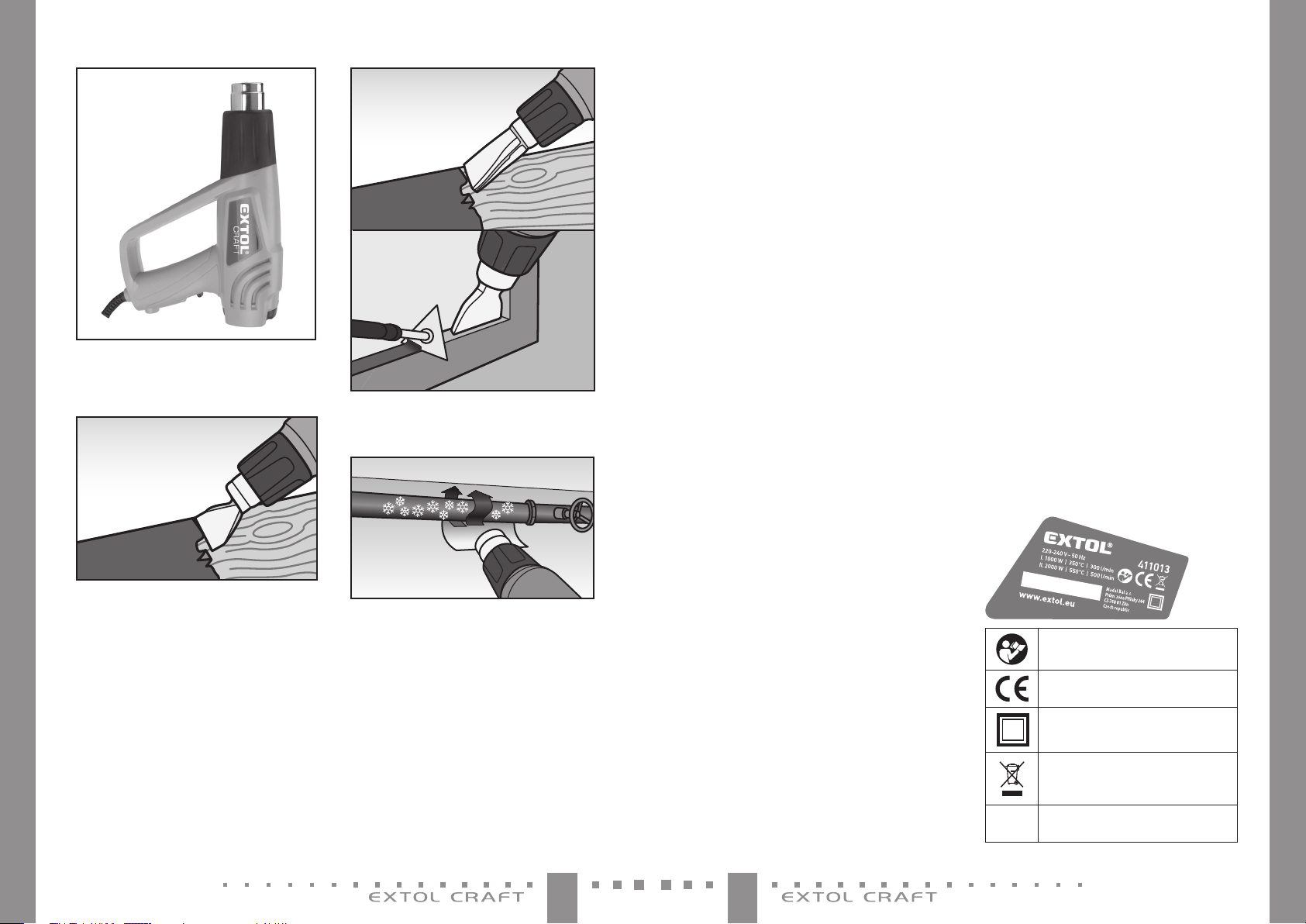

Obr. 4

PŘÍKLADY PRÁCE SPOUŽITÍM NÁSTAVCŮ

yPoužití škrabky

Obr. 5

yPoužití široké trysky aruční škrabky pro odstra-

ňování nátěru zúzkých či širokých ploch.

•UPOZORNĚNÍ

yPro nahřívání povrchů vblízkosti skla použijte vždy tuto

širokou trysku, aby nedocházelo kpřímému kontaktu

horkého vzduchu se sklem. Na sklo doporučujeme

umístit ještě nějakou tepelně odolnou izolaci, jinak by

mohlo dojít kjeho prasknutí vlivem horkého vzduchu.

Obr. 6

yPoužití nástavce pro nahřívání vodovodních

trubek

Obr. 7

yPoužití nástavce pro zaostřený proud vzduchu.

 Tento nástavec se používá za účelem intenzivního

zahřívání malého místa, např. místa ohnutí plastové

trubky.

•UPOZORNĚNÍ

yPřed zahříváním trubky zkontrolujte, zda se jedná

skutečně ovodovodní trubku, neboť rozvod plynu se

zahřívat nesmí.

yPlastové trubky zahřívejte obzvlášť jemně aopatrně,

aby se nepoškodily.

yPokud během provozu pistole dojde k náhlému pře-

rušení chodu, mohlo dojít k aktivaci ochranné tepelné

V. Uvedení do provozu

•UPOZORNĚNÍ

yPřed použitím si přečtěte celý návod kpoužití

aponechte jej přiložený uvýrobku, aby se sním

obsluha mohla seznámit. Pokud výrobek komukoli

půjčujete nebo jej prodáváte, přiložte kněmu itento

návod kpoužití. Zamezte poškození tohoto návodu.

yPřed zapnutím pistole zkontrolujte, zda nemá poško-

zený napájecí kabel. Pistoli spoškozeným napájecím

kabelem nepoužívejte azajistěte jeho výměnu vautori-

zovaném servisu značky Extol® (viz níže).

ZAPNUTÍ

1. Ověřte, zda hodnota napětí vzásuvce odpovídá

hodnotě uvedené na štítku pistole. Přístroj lze

používat vrozsahu napětí 220 až 240 V.

2. Napájecí kabel připojte do zásuvky sel. proudem.

3. Pistoli uveďte do chodu přepnutím provozního

spínače do polohy Inebo II podle požadova-

ného teploty. Pistole nemá regulaci teploty

vrámci nastaveného výkonnostního stupně.

Stupeň III

Teplota 350 °C 550°C

Průtok vzduchu 300 l/min. 500 l/min.

Tabulka 1

yV následující tabulce jsou uvedeny přibližné teploty pro

tepelné opracování uvedených materiálů. Teploty se mohou

lišit podle zastoupení dalších složek přítomných vplastu.

Materiál Teplota

Odstraňování laku abarev 450 °C

Vysokohustotní polyethylen HD-PE 300 °C

Nízkohustotní polyethylen LD-PE 250 °C

Polyproplylen PP 260 °C

Polyvinylchlorid-tvrdý PVC 300 °C

Polyvinylchlorid-měkký PVC 400 °C

Akrylonitril-butadien-styren ABS 350 °C

Pájka cín-olovo 190 °C

Železo (ocel) 550 °C

Tabulka 2

VYPNUTÍ

yPistoli vypněte přepnutím téhož provozního spínače

do polohy 0.

VI. Práce spistolí

•UPOZORNĚNÍ

yPřed údržbou pistole či výměnou nástavce odpojte

přívodní kabel ze zásuvky el. proudu.

yPři používání pistole buďte opatrní, neboť hrozí nebez-

pečí popálení. Při práci doporučujeme používat vhodné

rukavice bez obsahu umělých vláken, např. zpravé kůže.

yTrysku pistole nedávejte příliš blízko knahřívanému

předmětu, jinak dojde knedostatečnému proudění

vzduchu vpistoli adůsledkem toho kpřehřívání pistole.

 Pro zvláštní účel použití pistole, např. pro přístup do

těžko přístupných míst, je možné demontovat její

tepelnou ochranu.

Obr. 3

yPřed demontáží amontáží tepelné ochrany nechte

pistoli vychladnout.

ODSTAVENÍ PISTOLE

 Pistoli vypněte apostavte ji odkládací plochou na

nehořlavou podložku jako je na obr. 4.

Pistoli je důležité pro vychladnutí postavit takto tryskou

směrem nahoru, protože to umožní proudění vzduchu

uvnitř pistole výstupem horkého vzduchu směrem naho-

ru anebude tak docházet knerovnoměrnému chladnutí

topných těles, které jsou jinak tímto dosti namáhány apo

nějakém čase může dojít kjejich poškození.

•UPOZORNĚNÍ

yNenechávejte odstavenou horkou pistoli bez

dozoru azamezte přístupu dětí, zvířatům aneu-

pozorněným osobám.

yZajistěte, aby nemohlo dojít kzakopnutí onapá-

jecí kabel asvržení horké pistole.

76 CZCZ

IX. Všeobecné

bezpečnostní pokyny

Tento „Návod kpoužití“ udržujte vdobrém stavu

aponechávejte jej uložen uvýrobku, aby se sním,

vpřípadě potřeby, mohla obsluha výrobku opětovně

seznámit. Pokud výrobek komukoli půjčujete nebo jej

prodáváte, nikdy kněmu nezapomeňte přiložit též kom-

pletní návod kpoužití.

Toto Upozornění se používá v celé příručce:

UPOZORNĚNÍ!

Toto upozornění se používá pro pokyny, jejichž neu-

poslechnutí může vést k úrazu elektrickým proudem,

ke vzniku požáru a/nebo k vážnému zranění osob

VÝSTRAHA!

Přečtěte si všechny pokyny. Nedodržení veškerých

následujících pokynů může vést k úrazu elektrickým

proudem, ke vzniku požáru a/nebo k vážnému zra-

nění osob. Dále může používání, které je v rozporu

s tímto návodem, zapříčinit ztrátu záruky na výrobek.

Výrazem „elektrické nářadí“ ve všech dále uvedených

výstražných pokynech je myšleno jak elektrické nářadí

napájené (pohyblivým přívodem) ze sítě, tak nářadí

napájené z baterií (bez pohyblivého přívodu).

Zapamatujte si a uschovejte tyto pokyny!

1 PRACOVNÍ PROSTŘEDÍ

a) Udržujte pracoviště v čistotě a dobře osvětlené.

Nepořádek atmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s nebez-

pečím výbuchu, kde se vyskytují hořlavé kapaliny,

plyny nebo prach. Velektrickém nářadí vznikají jiskry,

které mohou zapálit prach nebo výpary.

c) Při používání elektrického nářadí zamezte přístupu

dětí a dalších osob. Budete-li vyrušováni, můžete ztratit

kontrolu nad prováděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlicepohyblivého přívoduelektrickéhonářadí musí

odpovídatsíťové zásuvce. Nikdy jakýmkoliv způsobem

neupravujte vidlici. S nářadím, které má ochranné spoje-

ní se zemí, nikdy nepoužívejte žádné zásuvkové adapté-

ry. Vidlice, které nejsouznehodnoceny úpravami,aodpovídající

zásuvky omezínebezpečí úrazu elektrickým proudem.

b) Vyvarujte se dotyku těla s uzemněnými předměty,

jako např. potrubí, tělesa ústředního topení, sporáky

a chladničky. Nebezpečí úrazu elektrickým proudem je

větší, je-li vaše tělo spojené se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo

mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se

nebezpečí úrazu elektrickým proudem.

d) Nepoužívejte pohyblivý přívod k jiným účelům.

Nikdy nenoste a netahejte elektrické nářadí za přívod

ani nevytrhávejte vidlici ze zásuvky tahem za přívod.

Chraňte přívod před horkem, mastnotou, ostrými hra-

nami a pohybujícími se částmi. Poškozené nebo zamotané

přívody zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte

prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní použití

omezuje nebezpečí úrazu elektrickým proudem.

f) Používáte-li elektrické nářadí ve vlhkých prosto-

rech, používejte napájení chráněné proudovým

chráničem (RCD). Používání RCD omezuje nebezpečí úrazu

elektrickým proudem.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí buďte pozorní,

věnujte pozornost tomu, co právě děláte, soustřeďte

se a střízlivě uvažujte. Nepracujte s elektrickým

nářadím, jste-li unaveni nebo jste-li pod vlivem drog,

alkoholu nebo léků. Chvilková nepozornost při používání

elektrického nářadí může vést kvážnému poranění osob.

b) Používejte ochranné pomůcky. Vždy používejte

ochranu očí. Ochranné pomůcky jako např. respirátor,

bezpečnostní obuv sprotiskluzovou úpravou, tvrdá pokrýv-

ka hlavy nebo ochrana sluchu,používané vsouladu spod-

mínkami práce, snižují nebezpečí poranění osob.

c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda

je spínač při zapojování vidlice do zásuvky vypnutý.

Přenášení nářadí sprstem na spínači nebo zapojování vidlice

nářadí se zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí odstraňte všechny seřizovací

nástroje nebo klíče. Seřizovací nástroj nebo klíč, který

ponecháte připevněn kotáčející se části elektrického nářadí,

může být příčinou poranění osob.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy

udržujte stabilní postoj arovnováhu. Budete tak lépe

ovládat elektrické nářadí vnepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nepoužívejte volné

oděvy ani šperky. Dbejte, aby vaše vlasy, oděv a rukavice

pojistky. V takovém případě provozní spínač pistole

přepněte do pozice „vypnuto“, postavte ji na zadní část

tak, aby výfuková část směřovala směrem nahoru a

vyčkejte dostatečně dlouhou dobu. Pro urychlení pro-

cesu chladnutí je výhodné pistoli umístit do chladného

prostoru. Po určité době pistoli zapněte a ověřte tak,

zda došlo k deaktivaci pojistky. Pokud pistoli nebude

možné po delší době uvést do provozu, došlo k poruše

pistole, a proto zajistěte její opravu.

POKYNY PRO BEZPEČNOU PRÁCI

yPři používání pistole zajistěte dostatečné větrání, neboť

během zahřívání povrchů dochází kuvolňování spalin,

které mohou být zdraví škodlivé.

yPistoli nepoužívejte vprostředí snebezpečím požáru,

výbuchu či vprašném prostředí.

yPři opracovávání materiálů, které mohou hořet (např.

dřevo, plasty apod.) dbejte zvýšené opatrnosti.

Nezahřívejte stejné místo dlouhou dobu, mohlo by dojít

kjejich vznícení.

yPokud to přichází vúvahu, tak je nutné dát pozor na

zahřívání materiálů, které vedou teplo amohou tak teplo

přivést khořlavým materiálům, které jsou mimo dohled.

yNikdy nenechávejte zapnutou pistoli ahorkou vypnu-

tou pistoli bez dozoru.

yPo použití nechte pistoli na bezpečném místě

vychladnout.

yNikdy proud vzduchu nesměřujte na osoby či zvířata

apistoli nepoužívejte jako vysoušeč vlasů.

yZamezte používání přístroje osobami (včetně dětí),

jimiž fyzická, smyslová nebo mentální neschopnost či

nedostatek zkušeností a znalostí zabraňuje v bezpeč-

ném používání spotřebiče bez dozoru nebo poučení.

Děti si se spotřebičem nesmějí hrát.

yPistoli chraňte před vniknutím vody avlhkosti do

elektrického zařízení přístroje. Ztěchto důvodů pistoli

proto nenechávejte bez ochrany před deštěm avlhkem

venku.

VII. Údržba aservis

•UPOZORNĚNÍ

yPřed jakoukoli manipulací spistolí ji odpojte od zdroje

el. proudu anechte ji vychladnout.

yPro opravu musí být zbezpečnostních důvodů použity

originální díly výrobce.

V případě potřeby záruční opravy se obraťte na prodej-

ce, ukterého jste výrobek zakoupili, který zajistí opravu

vautorizovaném servisu značky Extol®. Pro pozáruční

opravu se obraťte přímo na autorizovaný servis značky

Extol® (servisní místa naleznete na webových strán-

kách vúvodu návodu).

yV případě potřeby, plastové tělo pistole očistěte textilií

namočenou vroztoku saponátu ve vodě. Zamezte však vnik-

nutí vody do přístroje. Nikdy kčištění nepoužívejte organická

rozpouštědla, např. aceton, došlo by kpoškození plastu.

 Udržujte čisté nasávací otvory vzduchu, jinak bude

docházet kpřehřívání pistole vdůsledku nedosta-

tečného proudění vzduchu.

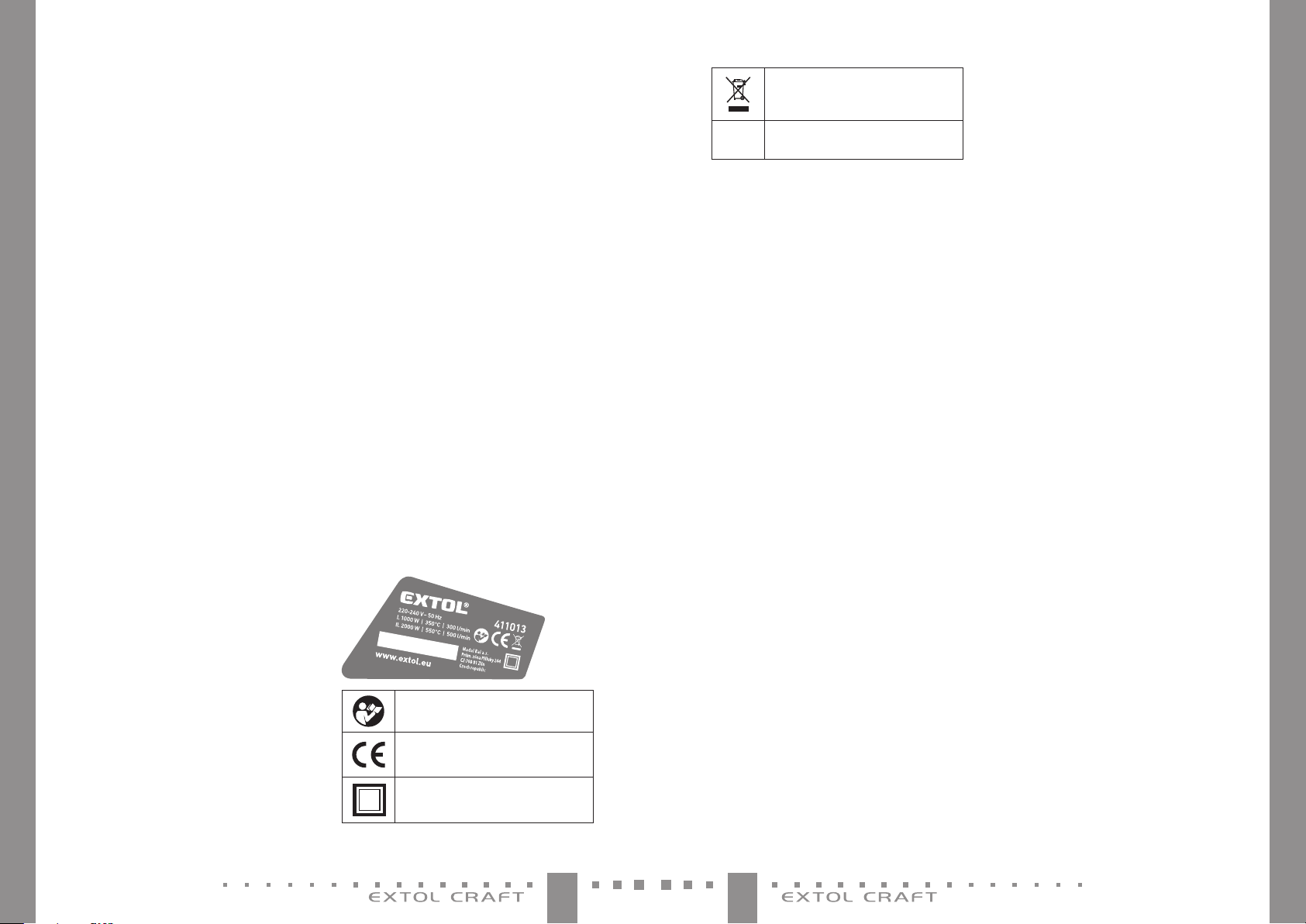

VIII. Odkazy na štítek

stechnickými údaji

asymboly

Před použitím si přečtěte návod kpoužití.

Odpovídá požadavkům EU.

Symbol druhé třídy ochrany -dvojitá

izolace.

Symbol elektroodpadu. Výrobek nevyhazuj-

te do směsného odpadu, ale odevzdejte jej

kekologické likvidaci.

Sériové

číslo

Vyjadřuje rok, měsíc ačíslo výrobní série

produktu.

98 CZCZ

XII. Záruční podmínky

ODPOVĚDNOST ZA VADY ZÁRUKA

Dne 1.1.2014 vstoupil vúčinnost zákon č. 89/2012 Sb. ze dne

3. února 2012 ak tomuto datu se ruší zákony 40/1964 Sb.;

513/1991 Sb. a59/1998 Sb. ve znění pozdějších předpisů. Firma

Madal Bal a.s. vsouladu stímto zákonem přebírá odpovědnost

za vady naVámi zakoupený výrobek po dobu 2let od data

prodeje. Uplatnění nároku na bezplatnou záruční opravu se řídí

zákonem č. 89/2012 Sb. Při splnění níže uvedených obchodních

podmínek, které jsou vsouladu stímto zákonem,Vám výrobek

bezplatně opraví smluvní servis rmy Madal Bal, a.s.

ZÁRUČNÍ PODMÍNKY

1) Prodávající je povinen spotřebiteli zboží předvést

(pokud to jeho povaha umožňuje) avystavit doklad

okoupi vsouladu se zákonem. Všechny údaje

vdokladu okoupi musí být vypsány nesmazatelným

způsobem vokamžiku prodeje zboží.

2) Již při výběru zboží pečlivě zvažte, jaké funkce

ačinnosti od výrobku požadujete. To, že výrobek

nevyhovuje Vašim pozdějším technickým nárokům,

není důvodem kjeho reklamaci.

3) Při uplatnění nároku na bezplatnou opravu musí být

zboží předáno sřádným dokladem okoupi.

4) Pro přijetí zboží kreklamaci by mělo být pokud možno

očištěno azabaleno tak, aby při přepravě nedošlo

kpoškození (nejlépe voriginálním obalu). Vzájmu přes-

né diagnostiky závady ajejího dokonalého odstranění

spolu svýrobkem zašlete ijeho originální příslušenství.

5) Servis nenese odpovědnost za zboží poškozené

přepravcem.

6) Servis dále nenese odpovědnost za zaslané příslu-

šenství, které není součásti základního vybavení

výrobku. Výjimkou jsou případy, kdy příslušenství

nelze odstranit zdůvodu vady výrobku.

7) Odpovědnost za vady („záruka“) se vztahuje na skry-

té aviditelné vady výrobku.

8) Záruční opravu je oprávněn vykonávat výhradně

autorizovaný servis značky Extol.

9) Výrobce odpovídá za to, že výrobek bude mít po celou

dobu odpovědnosti za vady vlastnosti aparametry uvede-

né vtechnických údajích, při dodržení návodu kpoužití.

10) Nárok na bezplatnou opravu zaniká, jestliže:

a) výrobek nebyl používán audržován podle návodu

kobsluze.

b) byl proveden jakýkoliv zásah do konstrukce stroje

bez předchozího písemného povolení vydaného

firmou Madal Bal a.s. nebo autorizovaným servi-

sem značky Extol.

c) výrobek byl používán vjiných podmínkách nebo

kjiným účelům, než ke kterým je určen.

d) byla některá část výrobku nahrazena neoriginální

součásti.

e) k poškození výrobku nebo knadměrnému opo-

třebení došlo vinou nedostatečné údržby.

f) výrobek havaroval, byl poškozen vyšší mocí či

nedbalostí uživatele.

g) škody vzniklé působením vnějších mechanických,

teplotních či chemických vlivů.

h) vady byly způsobeny nevhodným skladováním, či

manipulací svýrobkem.

i) výrobek byl používán (pro daný typ výrobku)

vagresivním prostředí např. prašném, vlhkém.

j) výrobek byl použit nad rámec přípustného zatížení.

k) bylo provedeno jakékoliv falšování dokladu

okoupi či reklamační zprávy.

11) Odpovědnost za vady se nevztahuje na běžné opo-

třebení výrobku nebo na použití výrobku kjiným

účelům, než ke kterým je určen.

12) Odpovědnost za vady se nevztahuje na opotřebení

výrobku, které je přirozené vdůsledku jeho běžného

používání, např. obroušení brusných kotoučů, nižší kapa-

cita akumulátoru po dlouhodobém používání apod.

13) Poskytnutím záruky nejsou dotčena práva kupujícího,

která se ke koupi věci váží podle zvláštních právních

předpisů.

14) Nelze uplatňovat nárok na bezplatnou opravu vady, na

kterou již byla prodávajícím poskytnuta sleva. Pokud si

spotřebitel výrobek svépomocí opraví, pak výrobce ani

prodávající nenese odpovědnost za případné poškození

výrobku či újmu na zdraví vdůsledku neodborné opra-

vy či použití neoriginálních náhradních dílů.

ZÁRUČNÍ APOZÁRUČNÍ SERVIS

Pro uplatnění práva na záruční opravu zboží se obraťte na obchodníka, kde jste zboží zakoupili.

Pro pozáruční opravu se můžete také obrátit na náš autorizovaný servis.

Nejbližší servisní místa naleznete na www.extol.cz. Vpřípadě dotazů Vám poradíme na zákaznické lince 222 745 130.

byly dostatečně daleko od pohybujících se částí. Volnéoděvy,

šperkyadlouhé vlasy mohoubýt zachycenypohybujícímise částmi.

g) Jsou-li k dispozici prostředky pro připojení zařízení

k odsávání a sběru prachu, zajistěte, aby taková zařízení

byla připojena a správně používána. Použití těchto zaříze-

ní může omezit nebezpečí způsobená vznikajícím prachem.

4 POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ

APÉČE ONĚ

a) Nepřetěžujte elektrické nářadí. Používejte správné

nářadí, které je určené pro prováděnou práci. Správné

elektrické nářadí bude lépe abezpečněji vykonávat práci,

pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout

a vypnout spínačem. Jakékoliv elektrické nářadí, které nelze

ovládat spínačem, je nebezpečné amusí být opraveno.

c) Odpojujte nářadí vytažením vidlice ze síťové zásuv-

ky před jakýmkoliv seřizováním, výměnou příslušen-

ství nebo před uložením nepoužívaného elektrického

nářadí. Tato preventivní bezpečnostní opatření omezují

nebezpečí nahodilého spuštění elektrického nářadí.

d)Nepoužívanéelektrické nářadíukládejte mimodosahu

dětí a nedovolte osobám,které nebyly seznámenyselek-

trickýmnářadím nebos těmito pokyny,aby nářadí používa-

ly. Elektrickénářadíjevrukounezkušenýchuživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení

pohybujících se částí a jejich pohyblivost, soustřeďte

se na praskliny, zlomené součásti a jakékoliv další

okolnosti, které mohou ohrozit funkci elektrického

nářadí. Je-li nářadí poškozeno, před dalším používá-

ním zajistěte jeho opravu. Mnoho nehod je způsobeno

nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje udržujte ostré a čisté. Správně udržované

anaostřené řezací nástroje smenší pravděpodobností zachytí

za materiál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní

nástroje atd. používejte vsouladu stěmito pokyny

atakovým způsobem, jaký byl předepsán pro kon-

krétní elektrické nářadí, ato sohledem na dané

podmínky práce adruh prováděné práce. Používání

elektrického nářadí kprovádění jiných činností, než pro jaké

bylo určeno, může vést knebezpečným situacím.

5 SERVIS

Opravy vašeho elektrického nářadí svěřte kvalifiko-

vané osobě, které bude používat identické náhradní

díly. Tímto způsobem bude zajištěna stejná úroveň bezpeč-

nosti elektrického nářadí jako před opravou.

X. Skladování

Vychladlou pistoli uložte nejlépe do přepravního obalu

aumístěte ji mimo dosah dětí na suchém místě. Chraňte ji

před sálavým zdrojem tepla apřímým slunečním zářením.

XI. Likvidace odpadu

yObalové materiály vyhoďte do příslušného kontejneru na tří-

děný odpad.

yVýrobek obsahuje elektronické součásti,

které jsou nebezpečným odpadem.

Podle evropské směrnice 2012/19 EU se

elektrická zařízení nesmějí vyhazovat

do směsného odpadu, ale je nezbytné

jej odevzdat k ekologické likvidaci na

k tomu určená sběrná místa. Informace

o těchto místech obdržíte na obecním

úřadě.

1110 SKCZ

Úvod

Vážený zákazník,

ďakujeme za dôveru, ktorú ste prejavili značke Extol zakúpením tohto výrobku.

Výrobok bol podrobený testom spoľahlivosti, bezpečnosti akvality predpísaných normami apredpismi Európskej únie.

Pokiaľ budete mať akékoľvek otázky, obráťte sa na naše poradenské centrum pre zákazníkov:

www.extol.sk

Fax: +421 2212 920 91  Tel.: +421 2212 920 70

Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava

Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Dátum vydania: 11. 12. 2014

I. Technické údaje

Objednávacie číslo 411013 bez príslušenstva

411023 BMC box spríslušenstvom

Výkonové parametre Príkon, teplota, prietok vzduchu

Pozícia I. 1000 W; 350°C; 300 l/min

Pozícia II. 2000 W; 550°C; 500 l/min

Trieda ochrany dvojitá izolácia

Krytie IP20

Hladina akustického výkonu LwA < 70dB(A)

(meraná podľa EN ISO 3744)

Hladina vibrácií (meraná podľa EN 60335) < 2,5 m/s2

Hmotnosť (bez kábla) 0,6 kg

II. Rozsah dodávky

Teplovzdušná pištoľ 1 ks

Doplnkové pracovné nástroje (nadstavce) 5 ks platí pro 411023

Prepravný kufor 1 ks platí pre 411023

Návod na použitie 1 ks

EU Prohlášení o shodě

Výrobce: Madal Bal a.s. • Bartošova 40/3, CZ-760 01 Zlín • IČO: 49433717

prohlašuje,

že následně označené zařízení na základě své koncepce a konstrukce,

stejně jako na trh uvedená provedení,

odpovídají příslušným bezpečnostním požadavkům Evropské unie.

Při námi neodsouhlasených změnách zařízení ztrácí toto prohlášení svou platnost.

Toto prohlášení se vydává na výhradní odpovědnost výrobce.

Extol® Craft 411013 a 411023

Horkovzdušná pistole 1000 W/2000W

byla navržena a vyrobena ve shodě s následujícími normami:

EN 60335-1:2012+A11+AC1+Z1+Z2, EN 60335-2-45:2002+A1+A2, EN 62233:2008,

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014;

EN 61000-3-3:2013; EN 62321:2008

a harmonizačními předpisy:

2014/35 EU

2011/65 EU

2014/30 EU

Místo a datum vydání EU prohlášení o shodě: Zlín 1.8.2016

Osoba oprávněná vypracováním EU prohlášení o shodě jménem výrobce (podpis, jméno, funkce):

Martin Šenkýř

člen představenstva společnosti výrobce

1312 SKSK

V. Uvedenie do prevádzky

•UPOZORNENIE

yPred použitím siprečítajtecelýnávod na použitie

anechajte hopriložený uvýrobku, aby sa sním obslu-

hujúcimoholzoznámiť.Ak výrobokniekomupožičiava-

te alebo predávate, priložte knemu ajtento návodna

použitie.Nedovoľte,abysa tentonávodznehodnotil.

yPred zapnutím pištole skontrolujte, či nemá poškodený

napájací kábel. Pištoľ spoškodeným napájacím káblom

nepoužívajte azaistite jeho výmenu vautorizovanom

servise značky Extol® (pozri nižšie).

ZAPNUTIE

1. Najskôr však skontrolujte, či hodnota napätia

vzásuvke zodpovedá hodnote uvedenej na štít-

ku pištole. Prístroj môžete používať vrozsahu

napätia 220 až 240 V.

2. Napájací kábel pripojte do zásuvky sel. prúdom.

3. Pištoľuvedietedochoduprepnutím prevádzkové-

hospínačado polohyIaleboIIpodľa požadovaného

teplotného rozsahu. Pištoľ nemá reguláciu teploty

vrámci nastaveného výkonnostného stupňa.

Stupeň III

Teplota 350 °C 550°C

Prietok vzduchu 300 l/min. 500 l/min.

Tabuľka 1

yV nasledujúcej tabuľke sú uvedené približné hodnoty pre

tepelné opracovanie uvedených materiálov. Teploty sa môžu

líšiť podľa zastúpenia ďalších zložiek prítomných vplaste.

Materiál Teplota

Odstraňovanie laku afarieb 450 °C

Polyetylén HD-PE svysokou hustotou 300 °C

Polyetylén LD-PE snízkou hustotou 250 °C

Polypropylén PP 260 °C

Polyvinylchlorid-tvrdý PVC 300 °C

Polyvinylchlorid-mäkký PVC 400 °C

Akrylonitril-butadien-styren ABS 350 °C

Letovačka cín-olovo 190 °C

Železo (oceľ) 550 °C

Tabuľka 2

VYPNUTIE

yPištoľ vypnete prepnutím rovnakého prevádzkového

spínača do polohy 0.

VI. Práca spištoľou

•UPOZORNENIE

yPred údržbou pištol'e či zmenou nástavce odpojte prí-

vodný kábel zo zásuvky el. prúdu.

yPri používaní pištole buďte opatrní, pretože hrozí nebezpe-

čenstvo popálenia. Pri práci odporúčame používať vhodné

rukavice bez obsahu umelých vlákien, napr. zpravej kože.

yTrysku pištole nedávajte príliš blízko kpredmetu skto-

rým pracujete, inak dôjde knedostatočnému prúdeniu

vzduchu ak prehrievaniu pištole.

 V prípade zvláštneho použitia pištole, napr. pri práci

vťažko prístupných miestach, je možné demontovať

jej tepelnú ochranu.

Obr. 3

yPred demontážou amontážou tepelnej ochrany nechaj-

te pištoľ vychladnúť.

ODSTAVENIE PIŠTOLE

 Pištoľ vypnite apostavte ju odkladacou plochou na

nehorľavú podložku podľa obr. 4.

Pištoľ je dôležité pri vychladnutí postaviť tryskou smerom

nahor, pretože to umožní, aby prúdil vzduch vo vnútri

pištole výstupom horúceho vzduchu smerom nahor

anebude tak dochádzať knerovnomernému ochladzo-

vaniu vyhrievacích telies, ktoré sú týmto dosť namáhané

apo nejakom čase môže dôjsť kich poškodeniu.

•UPOZORNENIE

yOdstavenú horúcu pištoľ nenechávajte bez dozo-

ru anedovoľte aby sa kpištoli približovali deti,

zvieratá anepoučené osoby.

yZaistite, aby ste nezakopli onapájací kábel

anezhodili horúcu pištoľ.

Obr. 1

III. Charakteristika

Teplovzdušná pištoľ Extol Craft® 411013 a411023 je urče-

ná na nahrievanie povrchov za účelom odstránenia náte-

rov (farieb, lakov), na sušenie čerstvo nanesených náterov,

na tvarovanie aspájanie umelých hmôt (napr. rúrok)

aasfaltových krytín, na uvoľňovanie lepených spojov, na

spájanie, na rozmrazovanie zamrznutej vody vpotrubí, na

vypaľovanie trávy amachu vťažko prístupných miestach

atď. Pištoľ umožňuje nastaviť dva výkonnostné stupne,

ktoré sa líšia teplotným rozsahom aprietokom vzduchu.

Nízka hmotnosť pištole zvyšuje komfort pri práci.

IV. Súčasti aovládacie

prvky

Obr.1, Pozícia-popis

1) Tryska

2) Tepelná ochrana trysky

3) Štítok stechnickými údajmi

4) Otvory pre nasávanie vzduchu

5) Prevádzkový spínač-prepínanie medzi I. aII. výkon-

nostným stupňom

6) Rukoväť

7) Napájací kábel

PRACOVNÉ NÁSTROJE NADSTAVCE

yUvedené pracovné nástroje sú príslušenstvom

pištole 411023. Vyhradzujeme si právo na prípad-

nú zmenu designu príslušenstva oproti vyobra-

zeným kusom.

3 4 1

Obr. 2

Obr.2, Pozícia-popis

1) Škrabka

2) Nadstavec na nahrievanie rúrok

3) Široká tryska na nahrievanie úzkych/širokých plôch

4) Tryska pre zaostrený prúd vzduchu

5) Škrabka na úzke plochy

1514 SKSK

prepnite do pozície „vypnuté“, postavte ju na zadnú

časť tak, aby výfuková časť smerovala smerom hore a

vyčkajte dostatočne dlhý čas. Na urýchlenie procesu

chladnutia je výhodné pištoľ umiestniť do chladného

priestoru. Po určitom čase pištoľ zapnite a overte tak,

či došlo k deaktivácii poistky. Ak pištoľ nebude možné

po dlhšom čase uviesť do prevádzky, došlo k poruche

pištole, a preto zaistite jej opravu.

POKYNY KBEZPEČNEJ PRÁCI

yPri práci spištoľou zaistite dostatočné vetranie, pretože

vpriebehu zahrievania povrchov dochádza kuvoľňova-

niu látok, ktoré môžu byť škodlivé zdraviu.

yPištoľ nepoužívajte vprostredí, kde hrozí nebezpečen-

stvo požiaru, výbuchu alebo vprašnom prostredí.

yPri opracovávaní horľavých materiálov (napr.

drevo, plasty atď.) dbajte na zvýšenú bezpečnosť.

Nezahrievajte rovnaké miesto dlhšiu dobu, mohlo by

dôjsť kvznieteniu.

yV prípade, že budete pracovať vblízkosti materiálov,

ktoré vedú teplo, dajte pozor pri zahrievaní materiálov,

ktoré vedú teplo.

yNikdy nenechávajte zapnutú pištoľ ahorúcu pištoľ bez

dozoru.

yPo použití nechajte pištoľ na bezpečnom mieste

vychladnúť.

yPrúd vzduchu nikdy nenasmerujte na osoby alebo zvie-

ratá apištoľ nepoužívajte ako sušič vlasov.

yZamedzte používaniu prístroja osobami (vrátane detí),

ktorým fyzická, zmyslová alebo mentálna neschopnosť

či nedostatok skúseností a znalostí zabraňuje v bezpeč-

nom používaní spotrebiča bez dozoru alebo poučenia.

Deti sa so spotrebičom nesmú hrať.

yPištoľ chráňte pred vniknutím vody avlhkosti do

elektrického zariadenia prístroja. Ztýchto dôvodov

pištoľ nenechávajte bez ochrany pred dažďom avlhkom

vonku.

VII. Údržba aservis

•UPOZORNENIE

yPred akoukoľvek manipuláciou spištoľou pištoľ odpojte

od zdroja elektrického prúdu anechajte ju vychladnúť.

yNa opravu musia byť zbezpečnostných dôvodov použi-

té originálne diely od výrobcu..

V prípade potreby záručnej opravy sa obráťte na pre-

dajcu, uktorého ste výrobok zakúpili aten zaistí opravu

vautorizovanom servise značky Extol®. Vprípade

opravy po uplynutí záručnej doby sa obráťte na autori-

zovaný servis značky Extol® (servisné miesta nájdete na

webových stránkach vúvode návodu).

yV prípade potreby plastové telo pištole očistíte textíliou

namočenou vroztoku saponátu vo vode. Zabráňte

vniknutiu vody do prístroja. Na čistenie nikdy nepouží-

vajte organické rozpúšťadlá, napr. acetón, došlo by tak

kpoškodeniu plastu.

 Udržujte čisté nasávacie otvory vzduchu, vopačnom

prípade bude dochádzať kprehrievaniu pištole

zdôvodu nedostatočného prúdenia vzduchu.

VIII. Odkazy na štítok

stechnickými údajmi

asymbolmi

Pred použitím si prečítajte návod na

použitie.

Vyhovuje požiadavkám EU.

Symbol druhej triedy ochrany -dvojitá

izolácia.

Symbol elektrického odpadu. Výrobok

nevyhadzujte do komunálneho odpadu, ale

odovzdajte ho na ekologickú likvidáciu.

Sériové

číslo

Vyjadruje rok, mesiac výroby ačíslo výrobnej

série.

Obr. 4

PRÍKLADY PRÁCE SPOUŽITÍM NADSTAVCOV

yPoužitie škrabky

Obr. 5

yPoužitie širokej trysky aručnej škrabky na

odstránenie náteru zúzkych aširokých plôch.

•UPOZORNENIE

yNa nahrievanie povrchov vblízkosti skla použite vždy

širokú trysku, aby nedochádzalo kpriamemu kontaktu

horúceho vzduchu so sklom. Na sklo odporúčame

umiestniť ešte nejakú tepelne odolnú izoláciu, inak

by mohlo dôjsť kjeho prasknutiu vplyvom horúceho

vzduchu.

Obr. 6

yPoužitie nadstavca na nahrievanie vodovodných

rúrok

Obr. 7

yPoužitie nadstavca pre zaostrený prúd vzduchu.

 Tento nadstavec sa používa na intenzívne zahrievanie

malého miesta, napr. miesta ohybu plastovej rúrky.

•UPOZORNENIE

yPred zahrievaním rúrky skontrolujte, či sa skutočne

jedná ovodovodnú rúrku, pretože rozvod plynu sa

nahrievať nesmie.

yPlastové rúrky zahrievajte veľmi jemne aopatrne tak,

aby sa nepoškodili.

yAk počas prevádzky pištole dôjde k náhlemu prerušeniu

chodu, mohlo dôjsť k aktivácii ochrannej tepelnej

poistky. V takom prípade prevádzkový spínač pištole

1716 SKSK

c) Zabráňte neúmyselnému spusteniu.

Skontrolujte, či je spínač pri zapájaní vidlice do

zásuvky vypnutý. Prenášanie náradia sprstom na

spínači alebo zapájanie vidlice náradia so zapnutým

spínačom môže byť príčinou nehôd.

d) Skôr ako náradie zapnete, odstráňte všetky

nastavovacie nástroje alebo kľúče. Nastavovací

nástroj alebo kľúč, ktorý necháte pripevnený kotáčaj-

úcej sa časti elektrického náradia, môže byť príčinou

poranenia osôb.

e) Pracujte len tam, kde bezpečne dosiahnete.

Udržiavajte vždy stabilný postoj arovnováhu.

Budete tak lepšie ovládať elektrické náradie vnepredví-

dateľných situáciách.

f) Vhodne sa oblečte. Nepoužívajte voľné

odevy ani šperky. Dbajte na to, aby vaše vlasy,

odev arukavice boli vdostatočnej vzdialenosti

od pohybujúcich sa častí. Voľné odevy, šperky

adlhé vlasy môžu zachytiť pohybujúce sa časti.

g) Ak sú kdispozícii prostriedky na pripojenie

zariadenie na odsávanie azachytávanie

prachu, zaistite, aby také zariadenia boli

pripojené asprávne používané. Používanie týchto

zariadení môže obmedziť nebezpečenstvo spôsobené

vznikajúcim prachom.

4) Používanie elektrického náradie astarostlivo-

sť onáradie

a) Nepreťažujte elektrické náradie. Používajte

správne náradie, ktoré je určené na vykonávanú

prácu. Správne elektrické náradie bude lepšie abez-

pečnejšie vykonávať prácu, na ktorú bolo skonštruované.

b) Nepoužívajte elektrické náradie,ktoré nejde za-

pnúťavypnúť spínačom. Každéelektrické náradie,ktoré

nejde ovládať spínačom, jenebezpečné amusíbyťopravené.

c) Náradie pred každým nastavovaním, výme-

nou príslušenstva alebo pred uskladnením

odpojíte vytiahnutím vidlice zo sieťovej zásuv-

ky. Tieto preventívne bezpečnostné opatrenia obmedzujú

nebezpečenstvo náhodného spustenia elektrického

náradia.

d) Nepoužívané elektrické náradie uskladňujte

mimo dosahu detí anedovoľte osobám, ktoré

neboli zoznámené selektrickým náradím alebo

stýmito pokynmi, aby náradie používali. Elektrické

náradie je vrukách neskúsených užívateľov nebezpečné.

e) Elektrické náradie udržiavajte vdobrom

technickom stave. Kontrolujte nastavenie

pohybujúcich sa častí aich pohyblivosť ,zame-

riavajte sa na praskliny, zlomené súčasti aaké-

koľvek ďalšie okolnosti, ktoré by mohli ohroziť

funkčnosť elektrického náradia. Ak je náradie

poškodené, pred ďalším použitím zaistite jeho

opravu. Mnoho nehôd je spôsobených nedostatočnou

údržbou elektrického náradia.

f) Rezacie nástroje udržiavajte ostré ačisté.

Správne udržiavané anabrúsené rezacie nástroje sa

zachytia alebo zablokujú omateriál soveľa menšou

pravdepodobnosťou apráca snimi sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné

nástroje atď, používajte vsúlade stýmito po-

kynmi, takým spôsobom, aký je predpísaný pre

konkrétne elektrické náradie, ato sohľadom

na dané podmienky práce adruh vykonávanej

práce. Používanie elektrického náradia na vykonáva-

nie iných činností, než tých pre ktoré bolo určené, môže

viesť knebezpečným situáciám.

5) Servis

a)Opravy vášhoelektrickéhonáradiazvertekva-

likovanej osobe, ktorábudepoužívať identické

náhradnédiely. Tak bude zaistená rovnakáúroveňbez-

pečnostielektrickéhonáradia,akobola predjehoopravou.

X. Skladovanie

Pištoľ po vychladnutí uložte do prepravného obalu

aumiestnite mimo dosahu detí na suchom mieste.

Chráňte ju pred sálavým zdrojom tepla apriamym slneč-

ným žiarením.

XI. Likvidácia odpadu

yObalové materiály vyhoďte do príslušného kontajneru

na triedený odpad.

yVýrobok obsahuje elektronické súčasti, ktoré sú nebez-

pečným odpadom. Podľa európskej

smernice 2012/19 EU sa elektrické zaria-

denia nesmú vyhadzovať do komunálne-

ho odpadu, aje nevyhnutné, aby ste ich

odovzdali na ekologickú likvidáciu na

ktomu určené zberné miesta.

Informácie otýchto miestach obdržíte

na obecnom úrade.

IX. Všeobecné

bezpečnostné pokyny

Tento „Návod na použitie“ udržujte vdobrom stave

aponechávajte ho uložený uvýrobku, aby sa sním,

vprípade potreby mohla obsluha výrobku znovu zozná-

miť. Ak výrobok niekomu požičiavate alebo ho predávate,

nikdy knemu tiež nezabudnite priložiť kompletný návod

na použitie.

TIETO UPOZORNENIA SÚ OBSAHOM

KAŽDEJ PRÍRUČKY:

•UPOZORNENIE

Toto upozornenie sa používa pri pokynoch, ktorých

nesplnenie môže viesť kúrazu elektrickým prúdom,

kvzniku požiaru alebo kvážnemu zraneniu osôb.

•VÝSTRAHA!

Prečítajte si všetky pokyny. Nedodržanie všetkých nasle-

dujúcich pokynov môže viesť kúrazu elektrickým prúdom,

kvzniku požiaru a/alebo kvážnemu zraneniu osôb. Ďalej

môže používanie, ktoré je vrozpore stýmto návodom,

zapríčiniť stratu záruky na výrobok. Výrazom „elektrické

náradie“ vo všetkých ďalej uvedených výstražných pokynoch

je myslené elektrické náradie napájané (pohyblivým prívo-

dom) zo siete, aj náradie napájané zbatérií (bez pohyblivé-

ho prívodu).

PAMÄTAJTE SI AUSCHOVAJTE TIETO POKYNY

1) Pracovné prostredie

a) Udržujte pracovné prostredie čisté adobre

osvetlené. Neporiadok atmavé miesta na pracovisku

bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie vprostredí,

kde hrozí nebezpečenstvo výbuchu, kde sa

vyskytujú horúce kvapaliny, plyny alebo prach.

Velektrickom náradí vznikajú iskry, ktoré môžu zapáliť

prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte

vprístupe deťom aďalším osobám. Ak budete

rušení, môžete stratiť kontrolu nad vykonávanou

činnosťou.

2) Elektrická bezpečnosť

a) Vidlice pohyblivého prívodu elektrického ná-

radia musia vyhovovať sieťovej zásuvke. Nikdy

žiadnym spôsobom neupravujte vidlicu. Spolu

snáradím, ktoré má ochranu uzemnením,

nikdy nepoužívajte žiadne zásuvkové adaptéry.

Vidlice, ktoré nie sú znehodnotené úpravami, azod-

povedajúce zásuvky obmedzia nebezpečenstvo úrazu

elektrickým prúdom.

b) Vyvarujte sa dotyku tela spredmetmi, ktoré

sú uzemnené, ako je napr. potrubie, teleso

ústredného vykurovania, šporáky achladničky.

Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak

je vaše telo spojené zo zemou.

c) Elektrické náradie nenechávajte na daždi,

vlhku alebo vmokrom prostredí. Ak sa do elek-

trického náradia dostane voda, zvýši sa nebezpečenstvo

úrazu elektrickým prúdom.

d) Pohyblivý prívod nepoužívajte na žiadne ďal-

šie účely. Nikdy nenoste aneťahajte elektrické

náradie za prívod ani nevytrhávajte vidlicu zo

zásuvky ťahom za prívod. Chráňte prívod pred

teplom, mastnotou, ostrými hranami apohy-

bujúcimi sa časťami. Poškodené alebo zamotané

prívody zvyšujú nebezpečenstvo úrazu elektrickým

prúdom.

e) Ak elektrické náradie používate vonku,

používajte predlžovací kábel vhodný na von-

kajšie použitie. Používanie predlžovacieho prívodu

na vonkajšie použitie obmedzuje nebezpečenstvo úrazu

elektrickým prúdom.

f) Ak používate elektrické náradie vo vlhkých

priestoroch, používajte napájanie chránené

prúdovým chráničom (RCD). Používanie RCD zabra-

ňuje nebezpečenstvu úrazu elektrickým prúdom.

3) Bezpečnosť osôb

a) Pri používaní elektrického náradia buďte po-

zorný, venujte pozornosť tomu, čo práve robíte,

sústreďte sa atriezvo uvažujte. Selektrickým

náradím nepracujte ak ste unavený, alebo ak

ste pod vplyvom drôg, alkoholu alebo liekov.

Chvíľková nepozornosť pri používaní elektrického

náradia môže viesť kvážnemu poraneniu osôb.

b) Používajte ochranné pomôcky. Vždy používajte

ochranu očí. Ochranné pomôcky ako je napr. respirátor,

bezpečnostná obuv s úpravou proti šmyku, tvrdá pokrývka

hlavy alebo ochrana sluchu, používané vsúlade spodm-

ienkamipráce,znižujúnebezpečenstvo poraneniaosôb.

1918 SKSK

EÚ Vyhlásenie o zhode

Výrobca: Madal Bal a.s. • Bartošova 40/3, CZ-760 01 Zlín • IČO: 49433717

vyhlasuje,

že následne označené zariadenie na základe svojej koncepcie a konštrukcie,

rovnako ako na trh uvedené vyhotovenia,

zodpovedajú príslušným bezpečnostným požiadavkám Európskej únie.

Pri nami neodsúhlasených zmenách na zariadení stráca toto vyhlásenie svoju platnosť.

Toto vyhlásenie sa vydáva na výhradnú zodpovednosť výrobcu.

Extol Craft® 411013, 411023

Teplovzdušná pištoľ 1000 W/2000W

bolo navrhnuté a vyrobené v zhode s nasledujúcimi normami:

EN 60335-1:2012+A11+AC1+Z1+Z2, EN 60335-2-45:2002+A1+A2, EN 62233:2008,

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013; EN 62321:2008

a harmonizačnými predpismi:

2014/35 EÚ

2011/65 EÚ

2014/30 EÚ

Miesto a dátum vydania EÚ vyhlásenia o zhode: Zlín, 1. 8. 2016

Osoba oprávnená na vypracovanie EÚ vyhlásenia o zhode v mene výrobcu

(podpis, meno, funkcia):

Martin Šenkýř

člen predstavenstva spoločnosti výrobcu

XII. Záručná doba

apodmienky

ZÁRUČNÁ DOBA

Zodpovednosť za chyby (záruka) na Vami zakúpený výrobok

platí 2roky od dátumu zakúpenia podľa zákona. Pri splnení

nižšie uvedených obchodných podmienok, ktoré sú vsúlade

stýmto zákonom, Vám výrobok bude bezplatne opravený.

ZÁRUČNÉ PODMIENKY

1) Predávajúci je povinný spotrebiteľovi tovar predviesť

(ak to jeho povaha umožňuje) avystaviť doklad

ozakúpení vsúlade so zákonom. Všetky údaje

vdoklade ozakúpení musia byť vypísané nezmaza-

teľným spôsobom vokamžiku predaja tovaru.

2) Už počas výberu tovaru dôkladne zvážte, aké funkcie

ačinnosti od výrobku požadujete. To, že výrobok

nevyhovuje Vašim neskorším technickým nárokom,

nie je dôvodom kjeho reklamácii.

3) Pre uplatnenie nároku na záručnú opravu musí byť

tovar predaný spatričným dokladom ozakúpení.

4) Pre prijatie tovaru na reklamáciu mal by byť tovar,

pokiaľ to bude možné, očistený azabalený tak, aby

počas prepravy nedošlo kpoškodeniu (najlepšie

voriginálnom obale). Zdôvodu presnej diagnostiky

poruchy ajej dôkladného odstránenia spolu svýrob-

kom zašlite aj jeho originálne príslušenstvo.

5) Servis nenesie zodpovednosť za tovar poškodený

prepravcom.

6) Servis tiež nenesie zodpovednosť za zaslané príslu-

šenstvo, ktoré nie je súčasťou základného vybavenia

výrobku. Výnimku tvoria prípady, keď príslušenstvo

nie je možné odstrániť zdôvodu poruchy výrobku.

7) Zodpovednosť za poruchy („záruka“) sa vzťahuje na

skryté aviditeľné poruchy výrobku.

8) Záručnú opravu je oprávnený vykonávať výhradne

autorizovaný servis značky Extol.

9) Výrobca zodpovedá za to, že výrobok bude mať po

celú dobu zodpovednosti za poruchy vlastnosti

aparametre uvedené vtechnických údajoch, pri

dodržaní návodu na použitie.

10) Nárok na bezplatnú opravu zaniká vprípade, že:

a) výrobok nebol používaný audržiavaný podľa

návodu na obsluhu

b) bol prevedený zásah do konštrukcie stroja bez

predchádzajúceho písomného povolenia vydaného

firmou Madal Bal a.s. alebo autorizovaným servi-

som značky Extol.

c) výrobok bol používaný viných podmienkach alebo

na iné účely,než na ktoré bol určený

d) bola niektorá časť výrobku nahradená neoriginál-

nou súčasťou.

e) k poškodeniu výrobku alebo nadmernému opotre-

bovaniu došlo vinou nedostatočnej údržby.

f) výrobok havaroval, bol poškodený vyššou mocou

či nedbalosťou užívateľa.

g) škody vzniknuté pôsobením vonkajších mechanic-

kých, teplotných či chemických vplyvov.

h) závady boli spôsobené nevhodným skladovaním

alebo manipuláciou svýrobkom

i) výrobok bol používaný (pre daný typ výrobku)

vagresívnom prostredí napr. prašnom, vlhkom.

j) výrobok bol použitý nad rámec prípustného zaťaženia.

k) bolo prevedené falšovanie dokladu ozakúpení

alebo reklamačnej správy.

11) Zodpovednosť za poruchy sa nevzťahuje na bežné

opotrebenie výrobku alebo na použitie výrobku na

iné účely než na tie, na ktoré je určený.

12) Zodpovednosť za poruchy sa nevzťahuje na opotrebova-

nie výrobku,ktoré je prirodzené zdôvodu jeho bežného

používania, napr. obrúsenie brúsnych kotúčov, nižšia

kapacita akumulátora po dlhodobom používaní atď.

13) Poskytnutím záruky nie sú dotknuté práva kupujúce-

ho, ktoré sa kzakúpeniu veci viažu podľa zvláštnych

právnych predpisov.

14) Nie je možné uplatňovať nárok na bezplatnú opravu

poruchy, na ktorú už bola predávajúcim poskytnutá

zľava. Pokiaľ spotrebiteľ výrobok svojpomocne opraví,

potom výrobca ani predávajúci nenesie zodpovedno-

sť za prípadné poškodenie výrobku alebo zdravotné

problémy zdôvodu neodbornej opravy alebo použitia

neoriginálnych náhradných dielov.

ZÁRUČNÝ APOZÁRUČNÝ SERVIS

Pre uplatnenie práva na záručnú opravu tovaru sa obráťte na obchodníka, uktorého ste tovar zakúpili.

Pre opravu po uplynutí záruky sa tiež môžete obrátiť na náš autorizovaný servis.

Najbližšie servisné miesta nájdete na www.extol.sk. Vprípade, že budete potrebovať ďalšie informácie,

poradíme Vám na: Fax: +421 2212 920 91 Tel.: +421 2212 920 70 E-mail: servis@madalbal.sk

2120 HUHU

1. ábra

III. Jellemzők

Az Extol Craft® 411013 és 411023 típusú forrólevegős

pisztoly segítségével régi festék- és lakkrétegeket lehet

eltávolítani különböző anyagokról, frissen festett felüle-

teket lehet szárítani, műanyagokat (pl. csöveket) lehet

alakítani vagy hegeszteni, bitumenes tetőfedő anyagokat

lehet ragasztani, csőbe fagyot vizet lehet kiolvasztani,

rosszul hozzáférhető helyen füvet vagy mohát lehet

kiégetni stb. Apisztolyon két fokozatot lehet beállítani,

különböző hőmérséklet tartománnyal és légárammal.

Akönnyű pisztoly kényelmesen használható.

IV. Akészülék részei és

működtető elemei

1. ábra, Tételszámok és megnevezések

1) Fúvóka

2) Fúvóka burkolat

3) Termékcímke aműszaki adatokkal

4) Bemenő levegő nyílása

5) Működtető és fokozat kapcsoló (I. és II. fokozat)

6) Fogantyú

7) Hálózati vezeték

TARTOZÉKOK TOLDALÉKOK

yAfeltüntetetttoldalékok a411023típusú forróleve-

gőspisztoly tartozékai. Fenntartjuk ajogotatartozé-

kok kivitelének amegváltoztatására (a készlet tar-

tozékai eltérhetnek aképen látható tartozékoktól).

3 4 1

2. ábra

2. ábra, Tételszámok és megnevezések

1) Kaparó

2) Csőmelegítő toldalék

3) Széles fúvóka (keskeny vagy széles felületek melegí-

téséhez)

4) Szűkítő fúvóka (pontszerű melegítéshez)

5.) Kaparószerszám

Bevezetés

Tisztelt Vásárló!

Köszönjük Önnek, hogy megvásárolta az Extol márka termékét!

A terméket az idevonatkozó európai előírásoknak megfelelően megbízhatósági, biztonsági és minőségi vizsgálatoknak

vetettük alá.

Kérdéseivel forduljon avevőszolgálatunkhoz és atanácsadó központunkhoz:

www.extol.hu   Fax: (1) 297-1270   Tel: (1) 297-1277

Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság

Forgalmazó: Madal Bal Kft., 1183 Budapest, Gyömrői út 85-91. (Magyarország)

Kiadás dátuma: 11. 12. 2014

I. Műszaki adatok

Szállítási terjedelem 411013 (tartozékok nélkül)

411023 BMC dobozos készlet

(tartozékokkal)

Teljesítmény paraméterek Teljesítményfelvétel, hőmérséklet,

levegő áramlás

I. fokozat 1000 W; 350°C; 300 l/perc

II. fokozat 2000 W; 550°C; 500 l/perc

Védelmi osztály kettős szigetelés

Védettség IP20

Zajteljesítmény szint LwA < 70dB(A)

(az EN ISO 3744 szerint mérve)

Rezgésérték (EN 60335 szerint mérve) < 2,5 m/s2

Tömeg (vezeték nélkül) 0,6 kg

II. Szállítási terjedelem

Forrólevegős pisztoly 1 db

Tartozékok (toldalékok) 5 db (a 411023 típushoz)

Szerszámos doboz 1 db (a 411023 típushoz)

Használati útmutató 1 db

2322 HUHU

V. Üzembe helyezés

•FIGYELMEZTETÉS!

yA termék használatba vétele előtt ajelen útmu-

tatót olvassa el, és azt atermék közelében tárol-

ja, hogy más felhasználók is el tudják olvasni.

Amennyiben aterméket eladja vagy kölcsönad-

ja, akkor atermékkel együtt ajelen használati

útmutatót is adja át. Ahasználati útmutatót

védje meg asérülésektől.

yA készülék elektromos hálózathoz való csatlakozta-

tása előtt ellenőrizze le, hogy ahálózati vezeték nem

sérült-e meg. Amennyiben aforrólevegős pisztoly

hálózati vezetéke sérült, akkor azt ne kapcsolja be és ne

használja. Apisztolyt Extol® márkaszervizben javítassa

meg (a szervizek jegyzékét lásd később).

BEKAPCSOLÁS

1. A készülék elektromos hálózathoz való csatla-

koztatása előtt ellenőrizze le, hogy ahálózati

feszültség megfelel-e akészülék típuscímké-

jén feltüntetett tápfeszültségnek. Akészülé-

ket 220 és 240 Vközötti feszültségről lehet

üzemeltetni.

2. A készülék hálózati vezetékét csatlakoztassa

afali aljzathoz.

3. A kívánt hőmérséklet tartománytól és alégá-

ramtól függően afokozat kapcsolót kapcsolja

I. vagy II. állásba, ezzel bekapcsolja apisztolyt.

Ezen aforrólevegős pisztolyon nincs külön

hőmérséklet szabályozás.

Fokozat III

Hőmérséklet 350 °C 550°C

Légáram 300 l/perc 500 l/perc

1. táblázat

yA következő táblázatban tájékoztató hőmérsékletek találha-

tók akülönböző anyagokhoz. Amegmunkálási hőmérséklet

az anyag konkrét összetételétől függően eltérő lehet.

Anyag Hőmérséklet

Lakk és festékeltávolítás 450 °C

NagysűrűségűpolietilénHD-PE 300 °C

Kis sűrűségű polietilén LD-PE 250 °C

Polipropilén PP 260 °C

Kemény polivinil-klorid PVC 300 °C

Lágy polivinil-klorid PVC 400 °C

Akrilonitril-butadién-sztirén ABS 350 °C

Ón-ólom forrasztás 190 °C

Vas (acél) 550 °C

2. táblázat

KIKAPCSOLÁS

yA pisztoly kikapcsolásához afokozat kapcsolót állítsa

"0" állásba.

VI. Apisztoly használata

•FIGYELMEZTETÉS!

yA pisztolyon végzett bármilyen munka megkezdése

előtt ahálózati vezetéket húzza ki az aljzatból.

yA pisztoly használata során legyen óvatos, apisztoly

forró részei égési sérülést okozhatnak. Munka közben

használjon hőszigetelő védőkesztyűt (pl. valódi bőr-

ből), amely nem tartalmaz műanyag szálakat.

yA pisztoly fúvókáját ne tegye túlságosan közel amun-

kadarabhoz, ellenkező esetben alégáramlat lefékezése

miatt apisztoly túlmelegedhet.

 Különleges munkákhoz (pl. szűk helyen való munka

során), afúvóka burkolata ideiglenesen leszerelhető.

3. ábra

yA burkolat le- és felszerelése előtt várja meg apisztoly

teljes lehűlését.

A PISZTOLY LEHELYEZÉSE ÉS

KIKAPCSOLÁSA

 A pisztolyt nem gyúlékony felületre, apisztolyon

kiképzett lerakó felületre felállítva helyezze le (lásd

a4. ábrát).

Az így lehelyezett pisztoly gyorsabban lehűl, mert

ameleg levegő felfelé távozik el apisztolyból, így

apisztoly lehűlése is egyenletesebb lesz. Ha nem így

helyezi le apisztolyt, akkor apisztolyban található

fűtőszálak egyenetlen lehűlés következtében meghi-

básodás következhet be.

•FIGYELMEZTETÉS!

yA forrólevegős pisztolyt ne hagyja felügyelet

nélkül, előzze meg, hogy apisztolyt gyerekek

vagy illetéktelen személyek használják, illetve

apisztoly közelébe ne engedjen háziállatokat se.

yA készülék hálózati vezetékét úgy helyezze le,

hogy abban senki se akadjon el.

4. ábra

A TOLDALÉKOK HASZNÁLATA

yA toldalékok használata

5. ábra

yFestékrétegek eltávolításához (széles vagy

keskeny felületekről) használja aszéles fúvókát

valamint akaparót.

•FIGYELMEZTETÉS!

yHa üveg közeléből kívánja eltávolítani afestéket,

akkor használja mindig ezt aszéles fúvókát, mert ezzel

aforró levegőt úgy lehet afelületre juttatni, hogy az

üveg nem melegszik fel. Javasoljuk, hogy az üvegre

helyezzen valamilyen hőszigetelő lapot is, ellenkező

esetben az üveg megrepedhet ahő hatására.

6. ábra

yToldalék avízvezeték csövek felmelegítéséhez

2524 HUHU

VIII. Címkék és

piktogramok

A használatba vétel előtt olvassa el

ahasználati útmutatót.

A készülék megfelel az EU előírásainak.

A II. védelmi osztály (kettős szigetelés)

jele.

Elektromos hulladék jele. Akészüléket

háztartási hulladékok közé kidobni tilos!

Akészüléket adja le újrahasznosításra.

Gyártási

szám

Az év és hónap adatot atermék sorszá-

ma követi.

IX. Általános biztonsági

utasítások

A biztonságos használat alapelvei Ajelen „Használati

útmutatót“ megfelelő körülmények között atermék

közelében tárolja, hogy apisztoly használója azt bármi-

kor ismételten el tudja olvasni. Amennyiben aterméket

eladja vagy kölcsönadja, akkor atermékkel együtt ajelen

használati útmutatót is adja át.

EZ AFIGYELMEZTETÉS HASZNÁLATOS AZ

EGÉSZ HASZNÁLATI ÚTMUTATÓBAN:

•FIGYELMEZTETÉS

Ez agyelmeztetés használatos azon utasítások

esetében, amelyek gyelmen kívül hagyása ára-

mütéshez, tűzhöz vagy súlyos személyi sérüléshez

vezethet.

VIGYÁZAT! Olvasson el minden használati utasítást.

Az alábbi utasítások be nem tartása áramütéshez, tűzhöz

és/vagy súlyos személyi sérüléshez vezethet. Ezen kívül

ajelen használati útmutatónak ellentmondó használat

atermékre nyújtott jótállás megszűnését eredményezi. Az

„elektromos szerszámok“ kifejezés alatt az alábbi biztonsá-

gi gyelmezetések esetében mind az elektromos áramkörből

(vezetékkel) megtáplált szerszámok, mint az akkumulátoros

(vezeték nélküli) szerszámok értendők.

JEGYEZZE MEG, ÉS ŐRIZZE MEG AZ ALÁBBI

UTASÍTÁSOKAT

1) Munkahely

a) Tartsa amunkahelyét tisztán, és biztosítson

jó fényviszonyokat. Amunkahelyi rendetlenség és

rossz megvilágítás számos baleset kiváltó okát jelentik.

b) Akészüléket óvja az élettartamát csökken-

tő sérülésektől, aközvetlen napsütéstől és

hőforrásoktól.Az elektromos szerszámban szikrák

keletkeznek, amelyek begyújthatják amunkahelyi port

vagy gőzöket.

c) Elektromos szerszámok használata esetén

ne engedje, hogy gyermekek és más hívatlan

személyek tartózkodjanak amunkavégzés

helyszínén. Zavarás esetén könnyen elveszítheti az

ellenőrzését aszerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám villásdugója műs-

zaki paramétereinek meg kell felelniük az

elektromos hálózat paramétereinek. Soha

semmilyen módon nem próbálja meg átalakí-

tani avillásdugót. Atalajjal védett kapcsolat-

ban lévő szerszámokkal, soha ne használjon

semmilyen hálózati adaptert. Amódosítások által

nem érintett villásdugók, az áram-védőkapcsoló (RCD)

használata csökkenti az áramütés kockázatát.

b) Kerülje teste érintkezését aföldelt tárgyak-

kal, pl. csövekkel, központi fűtéssel, tűzhellyel

vagy hűtőgéppel. Az áramütés veszélye nagyobb, ha

ateste közvetlenül érintkezik atalajjal.

c) Soha ne tegye ki az elektromos szerszámot

eső, víz, nedvesség hatásának. Ha aszerszámba

víz jut, jelentős mértékben nő az áramütés veszélye.

d) Akészülék tápkábelét kizárólag rendeltetés-

szerűen használja. Soha na hordozza, ne húzza

az elektromos szerszámot, és ne rántsa ki afali

csatlakozóaljból atápkábelnél fogva. Óvja

7. ábra

ySzűkítő fúvóka (pontszerű melegítéshez).

 Ezt afúvókát kis méretű hely intenzív felmelegítés-

éhez lehet használni (pl. műanyag cső hajlításához,

forrasztáshoz stb.).

•FIGYELMEZTETÉS!

yA melegítés megkezdése előtt győződjön meg arról,

hogy acsőben valóban víz folyik-e. Agázvezetékeket

melegíteni tilos.

yMűanyag csöveket alacsony léghőmérséklettel és

rendkívül óvatosan melegítse fel (a műanyag könnyen

megolvad).

yAmennyiben a készülék használat közben váratlanul

kikapcsol, akkor előfordulhat, hogy a hőkapcsoló

aktiválódott. Ilyen esetben a készülék működtető

kapcsolóját kapcsolja le, a készüléket helyezze le úgy,

hogy a fúvóka felfelé nézzen, és várja meg a készülék

kihűlését. A készülék gyorsabban lehűl, ha azt hideg

helyre viszi. Egy kis idő múlva kapcsolja be a készüléket

és ellenőrizze le, hogy a hőkapcsoló már deaktiválódo-

tt-e. Amennyiben a készüléket hosszabb idő után sem

lehet bekapcsolni, akkor a készüléket vigye márkaszer-

vizbe javításra.

BIZTONSÁGI UTASÍTÁSOK

yA pisztoly használatának ahelyén biztosítsa ameg-

felelő szellőztetést vagy alevegő elszívását, mivel

aforró levegő hatására egészségre káros égéstermékek

képződnek és jutnak akörnyező levegőbe.

yA pisztolyt ne használja poros helyen, illetve ott,

ahol gyúlékony anyagok vagy robbanékony gázok

találhatók.

yA gyúlékony anyagokat (pl. fa vagy műanyag) rendkí-

vül óvatosan melegítse fel. Apisztolyt munka közben

mozgassa afelület felett, ne fújja aforró levegőt

hosszú ideig egy helyre (az anyag meggyulladhat).

yÜgyeljen arra, hogy amelegített tárgy ahőt olyan hely-

re is elvezetheti, ahol gyúlékony anyagok találhatók.

yA bekapcsolt vagy forró pisztolyt felügyelet nélkül

hagyni tilos!

yHasználat után apisztolyt biztonságos helyen hűtse le.

yA pisztolyból kiáramló forró levegőt személyek vagy

állatok irányába fordítani tilos! Akészüléket hajszárító-

ként használni tilos!

yA készüléket nem használhatják olyan testi, értelmi,

érzékszervi fogyatékos, vagy tapasztalatlan személyek

(gyermekeket is beleértve), akik nem képesek a készülék

biztonságos használatára, kivéve azon eseteket, amikor

a készüléket más felelős személy utasításai szerint és

felügyelete mellett használják. A készülék nem játék,

azzal gyerekek nem játszhatnak.

yA pisztolyt védje avíztől és anedvességtől, ügyeljen arra,

hogy az elektromos készülékbe ne kerüljön víz. Ezért apisz-

tolyt ne hagyja kinn aszabadban és azt védje az esőtől is.

VII. Karbantartás és szerviz

•FIGYELMEZTETÉS!

yA pisztolyon végzett bármilyen munka megkezdése

előtt ahálózati vezetéket húzza ki az aljzatból.

yA készülék javításához (biztonsági okokból) csak erede-

ti alkatrészeket szabad felhasználni.

Ha atermék agarancia ideje alatt meghibásodik, akkor

forduljon az eladó üzlethez (amely ajavítást az Extol®

márkaszerviznél rendeli meg). Atermék garancia utáni

javításait az Extol® márkaszervizeknél rendelje meg.

Aszervizek jegyzékét ahonlapunkon találja meg (lásd

az útmutató elején).

yHa szükséges, akkor akészülék házát mosogatószeres

vízbe mártott és jól kicsavart ruhával törölje meg.

Ügyeljen arra, hogy avíz ne kerüljön akészülékbe.

Atisztításhoz szerves oldószereket (pl. acetont)

használni tilos, mert sérülést okozhatnak akészülék

műanyag felületén.

 A levegő beszívó nyílásokat tartsa folyamatosan

tiszta állapotban, ellenkező esetben alevegő hiánya

miatt akészülék túlmelegedhet.

2726 HUHU

f) Biztosítsa avágószerszámok élességét és

tisztaságát. Ahelyesen karbantartott és megélezett

vágószerszámok kisebb valószínűséggel akadnak el

az anyagban, és avelük végzett munka könnyebben

ellenőrizhető.

g) Az elektromos szerszámokat, tartozékokat,

munkaeszközöket ajelen használati útmuta-

tóval összhangban használja, úgy, ahogyan azt

agyártójuk az adott eszköz esetében előírta,

és minden esetben szem előtt tartva az adott

konkrét munka feltételeit és fajtáját. Az elek-

tromos szerszám nem rendeltetésszerű használata

veszélyes helyezetek kialakulásához vezethet.

5) Szerviz

a) Az elektromos szerszám javítását minden

esetben bízza az eredetikkel azonos pótalka-

trészeket használ szakemberre. Kizárólag így

biztosítható az elektromos szerszám azonos szintű

biztonságos használata, mint ajavítás előtt.

X. Tárolás

A teljesen kihűlt pisztolyt lehetőleg aszerszámos doboz-

ban, gyerekektől elzárt helyen tárolja. Akészüléket óvja

aközvetlen napsütéstől és asugárzó hőtől.

XI. Hulladék

megsemmisítés

yA csomagolást az anyagának megfelelő hulladékgyűjtő

konténerbe dobja ki.

yA termék elektromos és elektronikus alkatrészeket, valamint

veszélyes hulladéknak számító anyagokat tartalmaz. Az

elektromos hulladékokról szóló 2012/19/EU számú európai

irányelv, valamint az idevonatkozó nemzeti

törvények szerint az ilyen hulladékot alapa-

nyagokra szelektálva szét kell bontani, és

a környezetet nem károsító módon újra kell

hasznosítani. A szelektált hulladék gyűj-

tőhelyekről a polgármesteri hivatalban

kaphat további információkat.

XII. Garancia és

garanciális feltételek

GARANCIÁLIS IDŐ

Jótállásra, szavatosságra vonatkozó jogszabályok, rendele-

tek: 151/2003. (IX.22) Korm. Rendelet; Ptk. 685.§ e) pont;

Ptk. 305§ -311/A-ig; 49/2003. (VII. 30.) GKM rendelet. Az

említett törvények rendelkezéseivel összhangban aMadal

Bal Kft. az Ön által megvásárolt termékre ajótállási jegyen

feltüntetett garanciaidőt ad. Az alább megadott garanci-

ális feltételek illetve ajótállási jegyen feltüntetett további

feltételek teljesülése esetén atermék javítását aMadal Bal

Kft.-vel szerződéses kapcsolatban álló szakszerviz agaran-

ciális időszakban díjmentesen végzi el.

GARANCIÁLIS FELTÉTELEK

1. Az eladó köteles avevő részére átadni arendben

kitöltött jótállási jegyet. Ajótállási jegybe minden

adatot kitörölhetetlenül, az értékesítés időpontjában

kell bevezetni.

2. A termék kiválasztásakor avevőnek át kell gondolnia,

hogy atermék az általa kívánt tulajdonságokkal ren-

delkezik-e. Nem lehet később reklamációs ok, hogy

atermék nem felel meg avevő elvárásainak.

3. Garanciális javítási igény érvényesítésekor aterméket

annak valamennyi tartozékával együtt, lehetőség

szerint az eredeti csomagolásban, arendben kitöltött

jótállási jegy eredeti példányával és avásárlást igazoló

bizonylattal (blokk vagy számla) együtt kell átadni.

4. Reklamáció, javítási igény esetén aterméket tiszta

állapotban, portól és szennyeződésektől mentesen,

olyan módon becsomagolva kell átadni, hogy ater-

mék szállítás közben ne sérüljön meg.

5. A szerviz nem felelős atermékek szállítás közben

történő megsérüléséért.

6. A szerviz nem felelős atermékkel együtt beküldött

olyan tartozékokkal kapcsolatban, amelyek nem tarto-

znak atermék alapfelszereléséhez. Kivételt képeznek

azok az esetek, amikor atartozékot atermékről atar-

tozék károsodása nélkül nem lehet levenni.

7. A garancia kizárólag anyaghibák, gyártási hibák vagy

technológiai feldolgozási hibák miatt bekövetkező

meghibásodásokra vonatkozik.

8. A jelen garanciavállalás nem csökkenti atörvényes

jogokat, hanem kiegészíti azokat.

9. A garanciális javításokat kizárólag aMadal Bal Kft-vel

szerződéses kapcsolatban álló szerviz jogosult elvégezni.

akábelt amelegtől, zsírtól, olajtól, éles élektől

és mozgó alkatrészektől. Asérült vagy összegabalyo-

dott vezetékek növelik az elektromos áramütés veszélyét.

e) Kültéri használat esetén kizárólag kültéri

használatra jóváhagyott hosszabbító kábelt

használjon. Kültéri használatra jóváhagyott hoss-

zabbító vezeték alkalmazása csökkenti az áramütés

veszélyét.

f) Amennyiben az elektromos készüléket

nedves, vizes helyen használja, akkor azt

áram-védőkapcsolóval (RCD) védett hálózati

aljzathoz csatlakoztassa. Az áram-védőkapcsoló

(RCD) használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Az elektromos szerszám használata során

körültekintően járjon el, gyelmesen dolgoz-

zon, összpontosítson és viselkedjen ésszerűen.

Soha ne használja az elektromos szerszámot,

ha fáradt, kábítószer, alkohol vagy gyógyszer

hatása alatt áll. Az elektromos szerszám használata

során akár csak egy pillanatnyi gyelmetlenség is súlyos

személyi sérüléshez vezethet.

b) Használjon személyi munkavédelmi eszkö-

zöket. Minden esetben használjon munkas-

zemüveget. Amunkahelyi segédeszközök, mint pl.

az arcpajzs, csúszásgátló kivitelű munkacipőm fejvédő

sisak vagy fülvédő, használata jelentős mértékben

csökkenti aszemélyi sérülések kockázatát.

c) Előzze meg avéletlen gépindításokat. Agép

hálózathoz való csatlakoztatása előtt győ-

ződjön meg arról, hogy aműködtető kapcsoló

ki van-e kapcsolva. Aszerszám hordozása során

afőkapcsolón tartott ujj, vagy abenyomott főkapcsoló

melletti elektromos áramkörhöz csatlakoztatása

fokozottan balesetveszélyes.

d) Aszerszám bekapcsolása előtt távolítson el

minden beállításra használt segédeszközt vagy

kulcsot. Az elektromos szerszám forgó alkatrészében

felejtett beállító segédeszköz vagy kulcs személyi

sérüléshez vezethet.

e) Csak abiztonságosan elért munkafelüle-

teken dolgozzon. Minden esetben ügyeljen

abiztonságos testtartás és egyensúly megőr-

zésére. Így képes lesz jobban az ellenőrzése alá vonni

aszerszámot az előre nem látható veszélyhelyzetekben.

f) Viseljen megfelelő munkaruhát. Forgó gé-

pek használata esetén ékszereket, laza ruhát

viselni tilos. Ügyeljen arra, hogy ügyeljen

arra, hogy ahaja, aruhája, vagy akesztyűje ne

kerülhessen aforgó alkatrészek közelébe. Alaza

ruhát, alógó ékszereket, vagy ahosszú hajat agép

forgó alkatrészei elkaphatják.

g) Amennyiben porelszívó, porgyűjtő eszköz

csatlakoztatására nyílik lehetőség, biztosítsa

ezek csatlakoztatását és helyes használatát. Az

ilyen eszközök használata jelentős mértékben csökkenti

akeletkező por okozta veszélyt.

4) Az elektromos szerszám használata és ápolása

a) Soha ne terhelje túl az elektromos szerszámot.

Mindenesetbenazadottmunkáhozrendeltetés-

szerűen használható szerszámot alkalmazzon.

Arendeltetésszerűenhasznált, megfelelő elektromos

szerszám jobban és biztonságosan végzi el amunkát.

b) Soha ne használjon olyan elektromos szers-

zámot, amely nem kapcsolható ki/be afőkapc-

solóval. Afőkapcsolóval nem vezérelhető elektromos

szerszámok használata fokozottan veszélyes, ezért

amegjavíttatásukra van szükség.

c) Beállítás,tartozékcsere, karbantartás, vagy

akéziszerszám lehelyezése előtt agép csatla-

kozódugójáthúzzakiazaljzatból. Emegelőzőjellegű

biztonságiintézkedésekcsökkentikaz elektromos szerszám

véletlenszerű,nemkívánatos beindításának veszélyét.

d) Anem használt elektromos szerszámokat

gyermekektől távol tartsa, és ne engedje

aszerszám rendeltetésszerű használatával

meg nem ismerkedett személyek részére, hogy

használják azt. Tapasztalatlan felhasználók kezében

minden elektromos szerszám veszélyforrást jelent.

e) Biztosítsa az elektromos szerszám előírá-

sszerű állapotát. Ellenőrizze amozgó részek

beállítását és mozgását, koncentráljon are-

pedésekre, törött alkatrészekre és az elektro-

mos szerszám működését bármilyen módon

veszélyeztető egyéb körülményekre. Soha ne

használja asérült szerszámot, amíg meg nem

javíttatja. Arosszul ápolt, karban nem tartott szers-

zámok számos személyi sérülést okoznak.

2928 HUHU

EU Megfelelőségi nyilatkozat

Gyártó: Madal Bal a.s. • Bartošova 40/3, CZ-760 01 Zlín • Cégszám: 49433717

kijelenti,

hogy az alábbi jelölésű, saját tervezésű és gyártású berendezések,

illetve az ezen alapuló egyéb kivitelek, megfelelnek az Európai Unió idevonatkozó biztonsági előírásainak.

Az általunk jóvá nem hagyott változtatások esetén a fenti nyilatkozatunk érvényét veszti.

A jelen nyilatkozat kiadásáért kizárólag a gyártó a felelős.

Extol® Craft 411013 és 411023

Forrólevegős pisztoly 1000 W/2000 W

tervezését és gyártását az alábbi szabványok alapján végeztük:

EN 60335-1:2012+A11+AC1+Z1+Z2, EN 60335-2-45:2002+A1+A2,

EN 62233:2008, EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014;

EN 61000-3-3:2013; EN 62321:2008

figyelembe véve az alábbi előírásokat:

2014/35/EU

2011/65/EU

2014/30/EU

Az EU megfelelőségi nyilatkozat kiadásának a helye és dátuma: Zlín, 2016.08.01.

Az EU megfelelőségi nyilatkozat kidolgozásért felelős személy

(aláírása, neve, beosztása):

Martin Šenkýř

gyártó cég igazgatótanácsi tag

10. Agyártó felelős azért, hogyatermék ateljes garanciális

időszakban –a termékhasználatára vonatkozóutasítások

betartása esetén –aműszaki adatokban megadott tulajdon-

ságokkal és paraméterekkel rendelkezzen. Agyártó egyúttal

fenntartja atermék kialakításának előzetesfigyelmeztetés

nélkül történőmegváltoztatására vonatkozójogát.

11. A garanciális igényjogosultság az alábbi esetekben

megszűnik:

(a) a termék használata és karbantartása nem akeze-

lési útmutatóban megadottak szerint történt;

(b) a berendezésen aMadal Bal Kft. előzetes engedélye

nélkül bármilyen beavatkozást végeztek, vagy

aberendezés javítását olyan szerviz végezte, amely

nem áll szerződéses kapcsolatban aMadal Bal Kft-vel.

vagy nem arendeltetésének megfelelő célra

használták;

(d) a termék valamely részegységét nem eredeti

részegységre cserélték;

(e) a termék meghibásodása vagy túlzott mértékű

elhasználódása nem megfelelő karbantartás

miatt következett be;

(f) a termék meghibásodása vagy sérülése vis major

miatt következett be;

(g) a meghibásodást külső mechanikai hatás, hőha-

tás vagy vegyi hatás okozta;

(h) a termék meghibásodása nem megfelelő

körülmények között történő tárolás vagy nem

szakszerű kezelés miatt következett be;

(i) a termék meghibásodása (az adott típusra

nézve) agresszív környezetet jelentő (például

poros vagy nagy nedvességtartalmú) környe-

zetben történő használat miatt következett be;

(j) a termék használata amegengedett terheléss-

zint feletti terheléssel történt;

(k) a garancialevelet vagy atermék megvásárlását

igazoló bizonylatot (blokk vagy számla) bármily-

en módon meghamisították.

12. A gyártó nem felelős atermék normál elhasználódá-

sával kapcsolatos, illetve atermék nem rendeltetéss-

zerű használata miatt bekövetkező hibákért.

13. A garancia nem vonatkozik aberendezés normál

használata következtében várhatóan elhasználódó

elemekre (például alakkozásra, szénkefére, stb.).

14. A garancia megadása nem érinti avevők azon jogait,

amelyekkel atermékek vásárlásával kapcsolatban

külön jogszabályok alapján rendelkeznek.

GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS

IDŐ UTÁNI SZERVIZELÉS

A termékek javítását végző szakszervizek címe,

ajavítás ügymenetével kapcsolatos információk

awww.madalbal.hu weboldalon találhatóak meg, illet-

ve aszakszervizek felsorolása atermék vásárlásának helyén

is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszol-

gálati telefonszámon állunk ügyfeleink rendelkezésére.

3130 ENEN

Introduction

Dear customer,

Thank you for the condence you have shown in the Extol brand by purchasing this product.

This product has been comprehensively tested for reliability, safety and quality in terms of the prescribed

norms and regulations of the European Union.

Contact our customer and consulting centre for any questions at:

www.extol.eu

ser[email protected]z

Manufacturer: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Czech Republic

Date of issue: 11. 12. 2014

I. Technical specifications

Order number 411013 without accessories

411023 BMC case with accessories

Performance parameters Power input, temperature, air flow rate

Position I. 1000 W; 350°C; 300 l/min

Position II. 2000 W; 550°C; 500 l/min

Protection class double insulation

Protection marking IP20

Level of acoustic power LwA <70 dB(A)

(measured according to EN ISO 3744)

Level of vibration < 2.5 m/s2

(measured according to EN 60335)

Weight (without power cord) 0.6 kg

II. Included contents

Hot air pistol 1 pc

Auxiliary work tools (attachments) 5 pcs, applies for 411023

Carry case 1 pc, applies for 411023

User's manual 1 pc

Fig.1

III. Characteristic

Hot Air Gun Extol Craft® 411013 and 411023 is designed

for heating up surfaces for the purpose of removing coats

of paint or varnish, for drying freshly applied coats, for

shaping and joining plastics (e.g. pipes) and asphalt roof

materials, for loosening glued joints, for soldering, for

defrosting frozen water in pipes, for burning away grass

and moss in hard-to-reach places, etc. The hot air gun can

be set to two power levels diering in their temperature

range and air ow rate. The low weight of the hot air gun

improves work comfort.

IV. Parts and control

elements

Fig.1, Position-description

1) Nozzle

2) Nozzle heat guard

3) Technical specifications label

4) Air inlets

5) Operating switch for changing

between power levels I. and II.

6) Handle

7) Power cord

WORK TOOLS ATTACHMENTS

yThe shown work tools are accessories to hot air gun

411023. We reserve the right to make changes to the

design of the accessories shown in this user's manual.

3 4 1

Fig.2

Fig.2, Position-description

1) Scraper

2) Tube heating attachment

3) Wide nozzle for heating narrow/wide surfaces

4) Nozzle for focusing the air current

5) Scraper for narrow surfaces

3332 ENEN

V. Putting into operation

•ATTENTION

yCarefully readthe entireuser's manual beforefirst

use and keep it with the appliance so that the user can

learn about the appliance. If you lend or sell the appli-

ancetosomebody,include thisuser'smanualwithit.

Preventthis user'smanualfrom being damaged.

yCheck that the power cord is not damaged before tur-

ning on the hot air pistol. Do not use ahot air pistol with

adamaged power cord and have it replaced at an autho-

rised service centre for the Extol® brand (see below).

TURNING IT ON

1. Check that the voltage in the power socket

corresponds to the voltage shown on the

rating label of the hot air gun. The tool can be

used in avoltage range of 220 to 240 V.

2. Connectthe power cord to an electrical power socket.

3. Turn on the hot air gun by moving the operating

switch to position Ior II depending on the desired

temperature. The hot air gun does not have tempe-

rature control within the scope of the power level.

Level III

Temperature 350 °C 550°C

Air flow rate 300 l/min. 500 l/min.

Table 1

yThe following tablepresents theapproximate temperatures

for applying heatto thelisted materials.The temperatures may

differ depending onvariouscompoundspresent intheplastic.

Compound Temperature

Removal of paint and varnish 450 °C

High-density polyethylene PE-HD 300 °C

Low-density polyethylene PE-LD 250 °C

Polypropylene PP 260 °C

Polyvinylchloride –hard PVC 300 °C

Polyvinylchloride –soft PVC 400 °C

Akrylonitril-Butadien-Styrene ABS 350 °C

Solder tin-lead 190 °C

Iron (steel) 550 °C

Table 2

TURNING IT OFF

yTurn off the hot air gun by moving the operating switch

to position 0.

VI. Working with the hot

air gun

•ATTENTION

yPrior to any handling, unplug the power cord from the

electrical power socket.

yBe careful when using the hot air pistol, there is arisk

of burns. When working, we recommend that you wear

suitable gloves that do not contain synthetic fibres, e.g.

real leather gloves.

yDo not place the nozzle of the hot air gun too close to

the heated item, otherwise air circulation inside the hot

air gun will be insufficient and overheating will result.

 For special applications of the hot air pistol, e.g. for

access to hard to reach places, it is possible to remo-

ve the nozzle heat guard.

Fig.3

yAllow the hot air gun to cool down before removing or

installing the nozzle heat guard.

SHUTTING DOWN THE HOT AIR GUN

 Turn the hot air gun o and stand it on its standing sur-

face on an inammable underlay as shown in g. 4.

For the hot air gun to cool down, it is necessary to stand

it up in this way with the nozzle pointing upwards to

enable air to ow upwards inside the hot air gun, thus

preventing the heating elements from cooling down

unevenly, which are otherwise signicantly stressed by

this and may become damaged after some time.

•ATTENTION

yDo not leave the standing hot air pistol without

supervision and prevent children, animals and

uninformed persons from accessing it.

yEnsure that it is not possible to trip on the power

cord and topple the hot air gun.

Fig.4

EXAMPLES OF WORK WITH THE ATTACHMENTS

yUsing the scraper

Fig.5

yUsing the wide nozzle and hand scraper for

removing paint coats from narrow or wide sur-

faces.

•ATTENTION

yFor heating surfaces in the vicinity of glass, always use

this wide nozzle to prevent the hot air from coming

into direct contact with the glass. We recommend that

some form of additional heat resistant insulation is

placed on the glass, otherwise it could crack due to the

effect of the hot air.

Fig.6

yUsing the water pipe heating attachment

Fig.7

yUsing the attachment for focusing the air current

 This attachment is used for the purpose of intensi-

vely heating up asmall area, e.g. area for bending

aplastic pipe.

•ATTENTION

yBefore heating apipe, make sure that it really is awater

pipe because it is forbidden to heat gas pipes.

yBe especially careful and gentle when heating plastic

pipes so as not to damage them.

yIf the heat gun's operation is suddenly interrupted

during its use, the protective thermal fuse may be

activated. If this happens, the trigger switch on the

heat gun will switch to the "off" position; stand it

3534 ENEN

up on its rear part so that the blowing nozzle points

upwards and wait for a sufficiently long time. To speed

up the cooling process, it is appropriate to locate the

heat gun in a cool area. After a certain time, turn on the

heat gun and check that the fuse has been deactivated.

In the event that it is not possible to put the heat gun

into operation after an extended period of time, the

heat gun has malfunctioned and it is necessary to

arrange for its repair.

INSTRUCTIONS FOR STANDARD

APPLICATIONS

yWhen using the hot air gun, provide for sufficient

ventilation because as surfaces are heated, fumes that

could be harmful to health are released.

yDo not use the hot air gun in environments where there

is arisk of fire or explosion, or in dusty environments.

yPay increased attention when working on flammable

materials (e.g. wood, plastics, etc.). Do not heat the

same spot for too long, it could catch on fire.

yIn certain circumstances it is necessary to take into con-

sideration that heat conductive materials may transfer

heat to flammable materials which are out of sight.

yNever leave the hot air gun that is turned on or hot

without supervision.

yAfter using it, allow the hot air gun to cool down in

asafe location.

yProtect the hot air gun against the entry of water or

moisture into the electrical part of the tool. For these

reasons, do not leave the hot air gun outdoors without

protection from the rain.

yNever point the air current at people or animals and do

not use the hot air gun as ahair dryer.

yPrevent the power tool from being used by persons

(including children) whose physical, sensory or mental

disability or incapacity or insufficient experience or

knowledge prevents them from safely using the power

tool without supervision or instruction. Children must

not play with the power tool.

VII. Maintenance and

Repair

•ATTENTION

yBefore handling the hot air pistol in any way, disco-

nnect it from the el. power supply and allow it to cool

down.

yFor safety reasons, only original spare parts of the

manufacturer may be used for repairs.

For warranty repairs, please contact the vendor from

whom you purchased the product and they will organi-

se repairs at an authorised service centre for the Extol®

brand. For apost warranty repair, please contact the

authorised service centre of the Extol® brand directly

(you will nd the servicing locations at the website at

the start of this user's manual).

yIf necessary, clean the plastic body of the hot air gun

with acloth dipped in adetergent solution in water.

Nevertheless, prevent water from entering the tool.

Never use organic solvents for cleaning, e.g. acetone, as

this would damage the plastic.

 Keep the air inlets clean otherwise the hot air pistol

will overheat due to insufficient air flow.

VIII. References to the

technical specications

label and symbols

Read the user's manual before use.

Meets EU requirements.

Protection class II symbol -double insu-

lation.

Electrical waste symbol. Do not throw the

product out with household waste, hand it

over for ecological disposal.

Serial

number.

Indicates the year, month and product

model number.

IX. General safety

instructions

Keep this "User's manual" in good condition and store it near

the product so that it is available if the user needs to reacquaint

themselves with the product. If you lend or sell the product to

somebody, never forget to include the complete user's manual

with it.

THIS NOTIFICATION IS USED IN THE ENTIRE

MANUAL:

ATTENTION

This notiﬁcation is used for instructions that may lead

to injury by electrical shock, a ﬁre or a serious injury

of persons if not followed.

WARNING! Please read all the instructions. Not adhe-

ring to anz of the following instructions may lead to injury

by electrical shock, are and/or aserious injury of persons.

Furthermore, ause that is in contradiction to this user's ma-

nual may void the warranty on the product. The term "power

tool" in all hereafter provided warnings is dened as an

power tool powered from the power grid (via apower cord)

as well as abattery-powered tool (without apower cord).

REMEMBER AND STORE THESE INSTRUCTIONS

1) Work environment

a) Keep the working area tidy and well illu-

minated. Untidiness and dark locations in the

workplace are sources of accidents.

b) Do not use the power tool in environments

where there is an explosion hazard, where

there are flammable liquids, gases or dust.

The power tool generates sparks which could ignite

dust or vapours.

c) When using the power tool, prevent access

to children and other persons. If you become

distracted, you may lose control over the activity

being performed.

2) Electrical safety

a) The plug on the power cord must correspond

to the power socket outlet. Never modify the

plug in any way. Never use any socket adapters

with power tools that have asafety earth

grounding connection. Plugs that are not damaged

by modifications and that correspond to the power

socket will limit the danger of injury by electrical shock.

b) Prevent your body from coming into contact

with grounded objects, such as pipes, cent-

ral heating radiators, stoves and refrigera-

tors. The risk of injury by electrical shock is greater

when your body is connected to the ground.

c) Do not expose the power tool to rain,

dampness or wetness. The entry of water into

the power tool increases the danger of injury by

electrical shock.

d) Do not use the power cord for other purpo-

ses. Never carry or pull the power tool by

its power cord or pull the plug out of the

socket by the power cord. Protect the power

cord against heat, grease, sharp edges and

moving parts. Damaged or tangled power cords

increase the danger of injury by electrical shock.

e) If the power tool is used outdoors, use an

extension cord suitable for outdoor use.

Using extension cords designed for outdoor use

limits the risk of injury by electrical shock.

If you use the power tool in damp areas,

use apower supply protected by aresidual

current device (RCD). The use of an RCD limits the

danger of injury by electrical shock.

3) Safety of people

a) Be attentive when using the power tool, pay

attention to what you are currently doing,

concentrate and use common sense. Do not

work with the power tool if you are tired or

under the influence of drugs, alcohol or medi-

cation. Momentary inattentiveness when using the

power tool may result in serious injury to persons.

b) Use protective aids. Always wear eye protec-

tion. Use protective aids such as arespirator, safety

footwear with anti-slip soles, hard head cover or

hearing protection appropriately to the work condi-

tions; they reduce the risk of injury to persons.

3736 ENEN

c) Avoid accidentally starting up the power tool.

Make sure that the power switch is turned

off when inserting the plug into apower

socket. Carrying the power tool with afinger on the

switch or connecting the power tool's plug with the

switch engaged may cause an accident.

d) Remove all adjustment tools and spanners

before turning on the power tool. An adjus-

tment tool or spanner left attached to arotating part

of the power tool may result in injury to persons.

e) Only work in locations that you can reach

safely. Always maintain astable stance and

balance. In this way you will have better control

over the power tool in unexpected situations.

f) Dress in an appropriate manner. Do not wear

loose clothing or jewellery. Make sure that your

hair, clothing and gloves are at asufficient

distance from moving parts. Loose clothing, jewelle-

ry and long hair may become caught in the moving parts.

g) If there is equipment available for the

extraction and collection of dust, make sure

that such equipment is connected and used

correctly. The use of such equipment may limit the

danger posed by the created dust.

4) Using the power tool and caring for it

a) Do not overload the tool. Use tools that are

designed for the work being performed.

Appropriate power tools for the given task will do

the job better and more safely.

b) Do not use power tools that cannot be

turned on and off with aswitch. Any power

tools that cannot be controlled using aswitch are

dangerous and must be repaired.

c) Disconnect the power tool by pulling the

plug out of the power socket before perfor-

ming any adjustments, replacing accessories

or before storing an unused power tool.

These preventative safety measures limit the danger

of accidentally turning on the power tool.

d) When not used, store the power tool out of

children's reach and do not permit person

not acquainted with the power tool or these

instructions to use the power tool. Apower

tool in the hands of inexperienced users is dangerous.

e) Maintain the power tool. Check the adjus-

tment of moving parts and their movement,

focus on cracks, broken parts or any other

circumstances that may threaten the proper

operation of the power tool. If the power

tool is damaged, have it repaired before

using it again. Many accidents are caused by

insufficiently maintained power tools.

f) Keep cutting power tools clean and sharp.

Correctly maintained and sharpened cutting power

tools are less likely to get stuck on material or to jam

and they are also easier to control.

g) Use power tools, accessories, working tools,

etc. in accordance with these instructions

and in such amanner as prescribed for the

specific power tool with respect to the given

work conditions and the type of work being

carried out. Using power tools for tasks other than

for which they are designed may lead to dangerous

situations.

5) Service

a) Have your power tool repaired by aqualified

person that will use identical spare parts. In

this manner, the same level of safety will be ensured

as before the repair of the power tool.

X. Storage

It is best to place the cooled down hot air gun in its

packaging in adry location that is out of children's reach.

Protect it against radiant heat sources and direct sunlight.

XI. Waste disposal

The product contains electronic components that consti-

tute hazardous waste. According to European Directive

No. 2012/19 EU, electric appliances must not be thrown

out with household waste, and must

be handed over for ecological disposal

at specied collection points. You

can nd information about these

collection points at your local town

council oce.

EU Declaration of Conformity

Manufacturer: Madal Bal a.s. • Bartošova 40/3, CZ-760 01 Zlín • Company ID No.: 49433717

hereby declares

that the device designated below, based on its concept and design, as well as designs sold on the market,

complies with applicable safety requirements of the European Union.

This declaration becomes void in the event of modifications to the product that are not approved by us.

This declaration is issued under the exclusive responsibility of the manufacturer.

Extol® Craft 411013 and 411023

Heat gun 1000 W/2000W

was designed and produced in conformity with the following standards:

EN 60335-1:2012+A11+AC1+Z1+Z2, EN 60335-2-45:2002+A1+A2, EN 62233:2008,

EN 55014-1:2006 +A1:2009+A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013; EN 62321:2008

and harmonisation directives:

2014/35 EU

2011/65 EU

2014/30 EU

Place and date of issue of EU Declaration of Conformity: Zlín 1.8.2016

Person authorised to write up the EU Declaration of Conformity on behalf of the manufacturer

(signature, name, function)

Martin Šenkýř

Member of the Board of the manufacturer

3938 DEDE

Einleitung

Sehr geehrter Kunde,

wir danken für Ihr Vertrauen, das Sie durch den Kauf dieses Produktes der Marke Extol erwiesen haben.

Das Produkt wurde gründlichen Tests der Zuverlässigkeit, Sicherheit und Qualität unterzogen, die durch

Normen und Vorschriften der Europäischen Union vorgeschrieben sind.

Mit jeglichen Fragen wenden Sie sich bitte an unseren Kundendienst:

www.extol.eu

ser[email protected]

Hersteller: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum der Herausgabe: 11. 12. 2014

I. Technische Daten

Bestell-Nr. 411013 ohne Zubehör

411023 BMC Box mit Zubehör

Leistungsparameter Leistungsaufnahme,

Temperatur, Luftdurchsatz

Position I. 1000 W; 350°C; 300 l/min

Position II. 2000 W; 550°C; 500 l/min

Schutzklasse doppelte Isolierung

Schutzart IP20

Schallleistungspegel LwA <70 dB(A)

(gemessen laut EN ISO 3744)

Vibrationspegel < 2,5 m/s2

(gemessen laut EN 60335)

Gewicht (ohne Kabel) 0,6 kg

Hmotnost (bez kabelu) 0,6 kg

II. Lieferumfang

Heissluftpistole 1 Stck

Ergänzende Arbeitsgeräte (Aufsätze) 5 Stck gilt für 411023

Transportkoffer 1 Stck gilt für 411023

Bedienungsanleitung 1 Stck

Abb. 1

III. Charakteristik

Die Heissluftpistole Extol Craft® 411013 und 411023 ist zur

Erwärmung von Oberächen bestimmt zwecks Entfernung

von Farb- und Lackanstrichen, zum Trocknen frisch auf-

getragener Anstriche, zur Formung und Verbindung von

Kunststoen (z. B. Kunststorohren) und Asphaltbelägen,

zur Auösung von geklebten Verbindungen, zum Löten,

zum Auftauen von gefrorenem Wasser in den Rohren, zur

Verbrennung von Gras und Moos an schlecht zugänglichen

Stellen u. ä.. Die Pistole ermöglicht die Einstellung zweier

Leistungsstufen, die sich durch den Temperaturbereich

und den Luftdurchsatz unterscheiden. Das geringe

Gewicht der Pistole erhöht den Komfort bei der Arbeit.

IV. Bestandteile und

Bedienelemente

Abb. 1, Positionen -Beschreibung

1) Düse

2) Thermoschutz der Düse

3) Schild mit technischen Daten

4) Öffnungen für die Luftansaugung

5) Betriebsschalter zum Umschalten zwischen der I.

und II. Leistungsstufe

6) Handgriff

7) Einspeisungskabel

ARBEITSGERÄTE AUFSÄTZE

yDie hier aufgeführten Arbeitsgeräte sind Zubehör

der Pistole 411023. Wir behalten uns das Recht auf

eine eventuelle Änderung des Designs des Zubehörs

gegenüber den abgebildeten Stücken vor.

3 4 1

Abb. 2

Abb. 2, Positionen -Beschreibung

1) Kratzer

2) Aufsatz zur Erwärmung von Rohren

3) Breite Düse zur Erwärmung von schmalen/breiten

Flächen

4) Düse für einen fokussierten Luftstrom

5) Kratzer für schmale Flächen

This manual suits for next models

Table of contents

Languages:

Popular Power Tools manuals by other brands

Makita

Makita Makstar BVR340 instruction manual

Felco

Felco 800 manual

NetterVibration

NetterVibration NEA Series Installation and operating instructions

Parkside

Parkside PDT 40 A1 operation and safety notes original operating instructions

pcl

pcl A10 Quick start manual

SUHNER

SUHNER LBC 16-TOP Technical document

Fieldmann

Fieldmann FDP 200711-E instruction manual

Erbauer

Erbauer ERB807A manual

Tohnichi

Tohnichi CL2NX8D Operating instruction

Sealey

Sealey SA630 instructions

Instron

Instron 2716 Series operating instructions

Black & Decker

Black & Decker BDEJS300C instruction manual

EIBENSTOCK

EIBENSTOCK EBM 352/3 Original instructions

AP Diving

AP Diving APV300 Maintenance manual

Fein

Fein JCM125Q instruction manual

BGS technic

BGS technic 3210 instruction manual

Josef Kihlberg

Josef Kihlberg B53 Operating and service instructions

Makita

Makita DTW450RTJ instruction manual

EXTOL Craft 411013 User manual

Popular Power Tools manuals by other brands
