EXTOL LIGHT 43281 Installation and operating instructions

43281
Dvojitý LED reflektor se stojanem /CZ
Dvojitý LED reflektor so stojanom /SK
Állványos dupla LED reflektor /HU
LED-Doppelscheinwerfer mit Ständer /DE
Double Reflector With Stand /EN
Původní návod kpoužití
Preklad pôvodného návodu na použitie
Az eredeti használati utasítás fordítása
Übersetzung der ursprünglichen Bedienungsanleitung
Translation of the original user‘s manual

32 CZCZ
Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti akvality předepsaných normami apředpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:
www.extol.cz  [email protected]z
Tel.: [phone]
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 21.7. 2016
I. Charakteristika -účel použití
yDvoureflektorové LED svítidlo Extol® Light 43281 sjedním společným přívodním kabelem, je určeno pro instalaci na
přenosný stojan srukojetí pro přenášení (obr.1), který lze rovněž nainstalovat na teleskopickou trojnožku snastavi-
telnou výškou slibovolným natočením kolem otočné osy vrozsahu 360° (obr.2). Reflektory lze jednotlivě natáčet na
přenosném stojanu dle potřeby pro nasvícení konkrétního místa. Každý reflektor je vybaven samostatným spínačem,
atak lze používat pouze jen jeden reflektor nebo oba současně.
Díky vodotěsnosti aprachotěsnosti je možné je používat venku (nutno však chránit připoj ke zdroji el. proudu).
Reektory poskytují denní bílé světlo sbarevnou teplotou 6300 K.
360° 360°

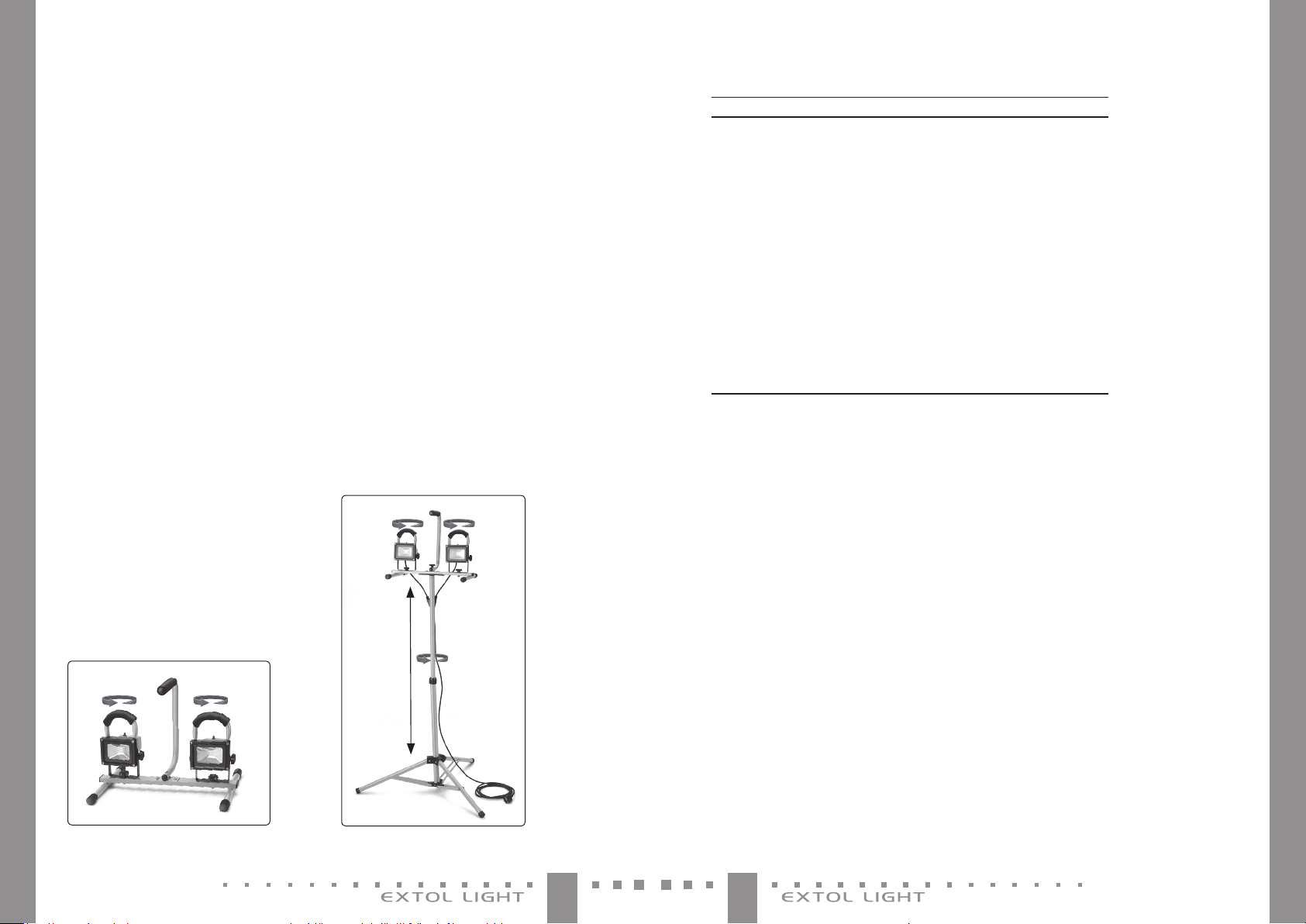

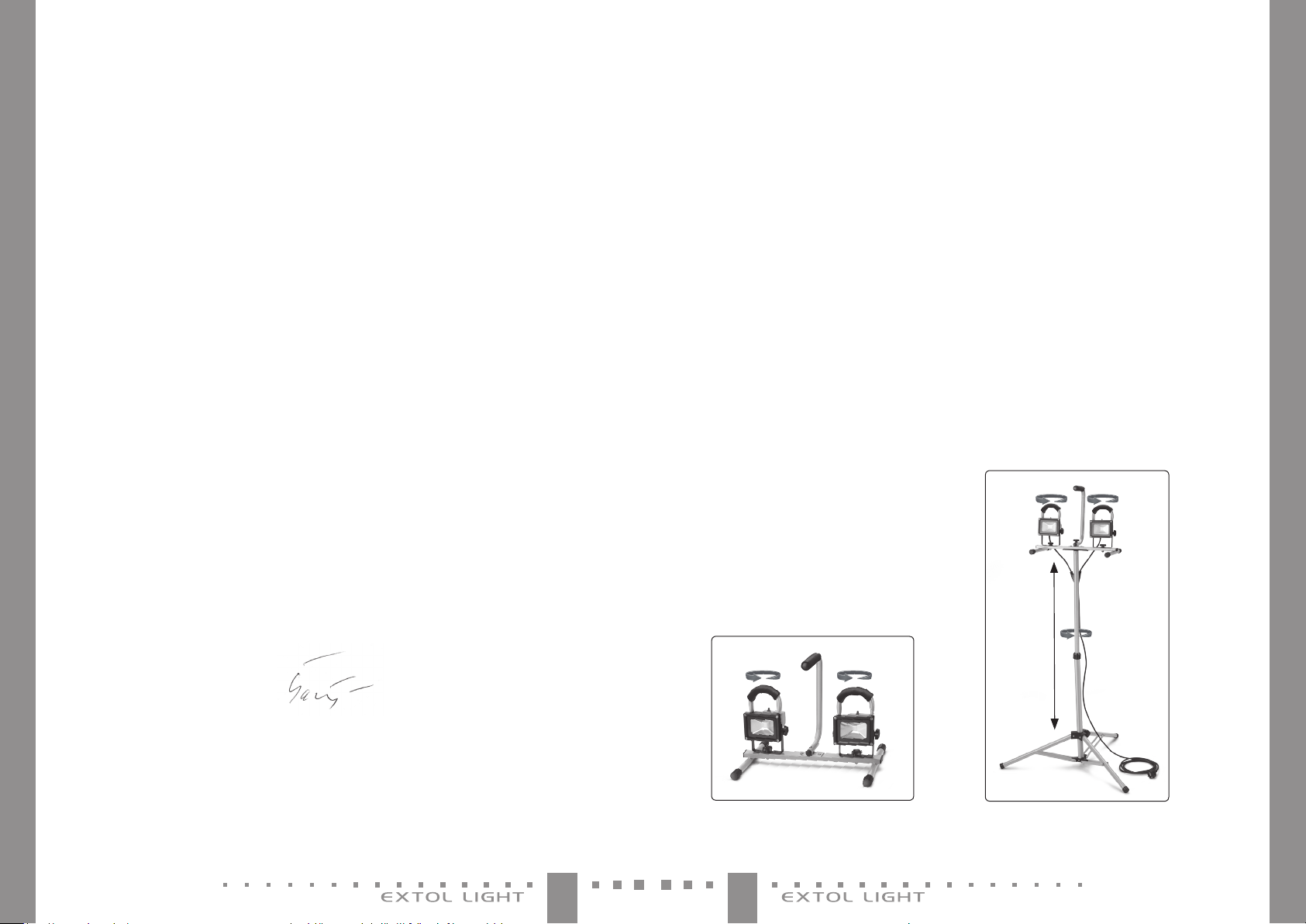

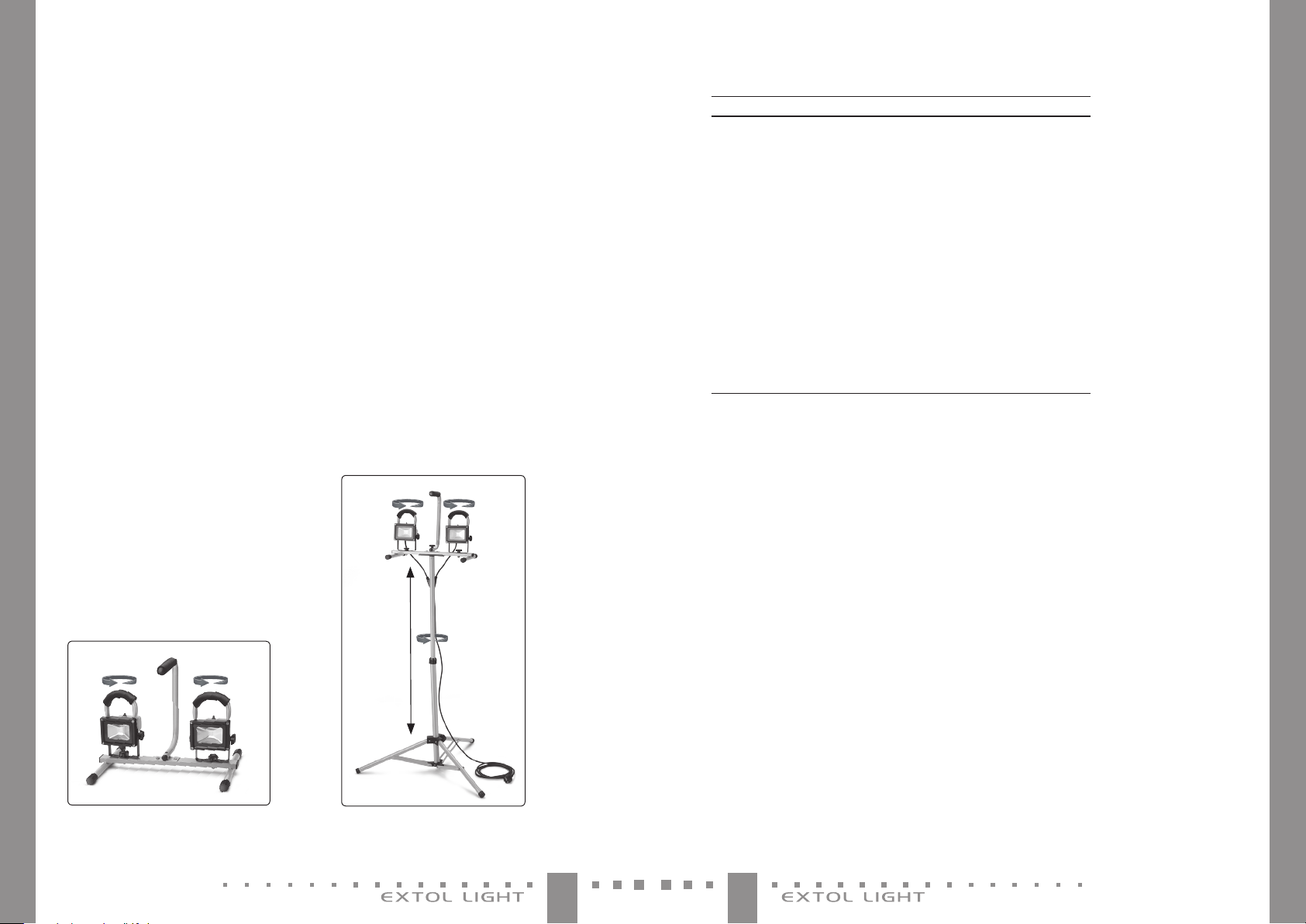

Obr. 1
Min. 70 cm
Max. 120,5 cm
360°
360° 360°
Obr. 2
II. Technické údaje
Objednávací číslo 43281
Příkon 2 x10 W
Světelný tok 2 x800 lm
Napájecí napětí/frekvence/proud 85-240 V/50~60 Hz; 0,16 A
Krytí (IP) *) IP 65
Rozměry jednoho reektoru bez rukojeti (ŠxVxH) cm 11,5 x8,6 x9,4
Délka přívodního kabelu (k rozdvojce) 293 cm
Přenosný stojan smadlem (ŠxVxH) cm 42,7 x34 x23,5
Min./Max. výška stojanu na trojnožce 70 cm/120,5 cm
Úhel otočení stojanu na trojnožce 360°
Hmotnost reektoru bez kabelu 0,6 kg
Hmotnost dvou reektorů spřenosným stojanem 1,8 kg
Hmotnost celé sestavy strojnožkou bez kabelu 3,4 kg
Provozní teplota -35 až +45°C
Třída izolace svítilny I
Tabulka 1
*) Krytí IP65 svítilny zajišťuje prachotěsnost, ochranu proti dešti asněhovým srážkám.
Pro bezpečné používání svítilny je nezbytné zajistit stejnou úroveň ochrany připojení svítilny ke zdroji el. proudu.

54 CZCZ
Podání barev Ra ≥ 65
Teplota chromatičnosti
(barevná teplota) 6300 K
Zachování barev x= 0,313
y= 0,337
λ
Vlnová délka 500-600 nm
Úhel emise světla šířeného do prostoru 120°
Zvýrazňovací zdroj světla ×
Stmívatelnost světelného zdroje ×
Počet spínacích cyklů do poruchy ≥ 15000×
Pro venkovní použití IP 65
Rozměr světelného zdroje 115 ×86 ×94 mm
Obsah rtuti ve světelném zdroji 0,0 mg
Tabulka 2
INFORMACE TÝKAJÍCÍ SE POŽADAVKŮ NA ECODESIGN LED SVÍTILNY
DLE NAŘÍZENÍ EVROPSKÉ KOMISE EU 1194/2012
Parametry svítilny 43281
Třída energetické účinnosti
světelného zdroje
A+
2×10,02 kWh/1000h
Patice žárovky ×
Příkon; napájecí napětí afrekvence 2×10 W
85-240 V/50~60 Hz
~Ekvivalentní příkon standardní žárovky 2× 60 W
Jmenovitý světelný tok 2× 800 lm
Svítivost 2× ~120 cd
Jmenovitá životnost světelného zdroje > 30 000 hod.
Power Factor
Účiník světelného zdroje ≥ 0,80
Činitel stárnutí světelného zdroje při 6000 h ≥ 0,80
Startovací doba 0,1 s
Zahřívací doba do 60% plného světelného
toku 0,1 s

76 CZCZ
•UPOZORNĚNÍ
yPřívodní kabel svítilny chraňte před tepelným amecha-
nickým poškozením. Vpřípadě jeho poškození svítilnu
ihned vypněte, odpojte bez napětí vsíti azajistěte
opravu vautorizovaném servisu značky Extol®.
ySvítilnu zbezpečnostních důvodů při používání nepřikrývej-
te, musí být zajištěno proudění okolního vzduchu. Rovněž
svítilnu neinstalujte aneprovozujte vtěsném malém prosto-
ru snedostatečným objemem aprouděním vzduchu.
ySvítilna má nevyměnitelný zdroj světla, který má bez
mechanického poškození životnost více než 30 000 hod.
atudíž není nutné za normálních okolností přední kryt
svítilny demontovat.
PŘIPOJENÍ KE ZDROJI EL. PROUDU
AZAPNUTÍ
•VÝSTRAHA
ySvítilna se připojuje ke zdroji el. proudu pro-
střednictvím přívodního kabelu se standardní
vidlicí určenou do zásuvky pro 230 V~50 Hz.
ySvítilnu je možné připojit knapětí vrozsahu
uvedeném vkapitole stechnickými údaji. Před
připojením svítilny zkontrolujte, zda je vsíti výše
uvedené napětí.
ySvítilna musí být připojena do zásuvky jejíž
okruh je jištěn RCD proudovým chráničem svypí-
nacím proudem 30 mA.
yPokud bude přípoj (přívodní kabel) svítilny jakkoli upra-
vován vzhledem ke specifickým potřebám připojení,
veškeré úpravy azapojení musí provést osoba sopráv-
něnou elektrikářskou kvalifikací (tj. „osoba znalá“)
dle aktuálních norem EN 50110-1, IEC 60050-195 aEN
50110-2 aEN 61140. Výrobce nemůže vpřípadě jakých-
koli úprav přívodu napětí do svítilny ajejího připojení
nést odpovědnost za neodborný způsob provedení.
•UPOZORNĚNÍ
yPřipojení svítilny ke zdroji el. proudu musí být trvale
chráněno před vniknutím vody, vysokou vlhkostí či
sněhovými srážkami či tepelným amechanickým
poškozením. Na připojení svítilny ke zdroji kelektrické-
mu proudu se nevztahuje úroveň ochrany IP 65 svítilny
pokud není zajištěna stejná úroveň ochrany!
ySvítilnu neumisťujte na hořlavý povrch asvítilna nesmí
být použita vprostředí snebezpečím požáru avýbuchu.
ySvítilnu vždy používejte snepoškozeným před-
ním ochranným krytem, které zamezuje poško-
zení LED diod ajejich vystavení vlhkosti/vody
aprachu. Dojde-li kpoškození svítilny či napáje-
cího kabelu, ihned vypněte napětí vsíti, svítilnu
odpojte od zdroje anahraďte za nepoškozenou.
ZAPNUTÍ
yKaždý reflektor je vybaven spínačem pro rozsvícení či
zhasnutí, atak lze používat buď oba reflektory součas-
ně nebo jen jeden.
IV. Čištění, údržba, servis
yV případě potřeby očištění svítilny ji před čištěním
odpojte od přívodu el. proudu anechte ji vychladnout.
Kčištění povrchu svítilny nepoužívejte abrazivní čistící
prostředky aorganická rozpouštědla, neboť by došlo
kjeho poškození.
yServisní úprava či instalace svítidla musí být prováděna
při odpojeném přívodu el. proudu.
yDojde-li kpoškození vlastního napájecího kabelu,
svítilnu ihned odpojte od přívodu el. proudu bez napětí
vsíti azajistěte jeho výměnu vautorizovaném servisu
značky Extol®.
yV případě poškození předního ochranného krytu
svítilny jej vyměňte za nový. Zbezpečnostních důvodů
nelze používat svítilnu spoškozeným předním krytem.
Pokud si uživatel přední sklo vymění, výrobce již
nemůže garantovat krytí svítilny IP65 sochranou proti
škodlivému vniknutí vody aprachu, protože nemůže
ručit za případně nesprávnou instalaci předního krytu
uživatelem.
Při výměně krytu musí být zajištěna stejná úroveň
ochrany jako vpůvodním provedení. Musí být použito
originální těsnění výrobce. Při výměně skla musí být těs-
nění naprosto vnepoškozeném anepokrouceném stavu.
Sklo musí mít stejnou tloušťku jako původní. Pokud tyto
požadavky nebudou splněny, nebude dostatečně zajiš-
těna ochrana proti škodlivému vniknutí vody apracho-
těsnost asvítilna nesmí být vystavena dešti, vlhkosti ači
jinému způsobu vniknutí vody anebezpečnému dotyku.

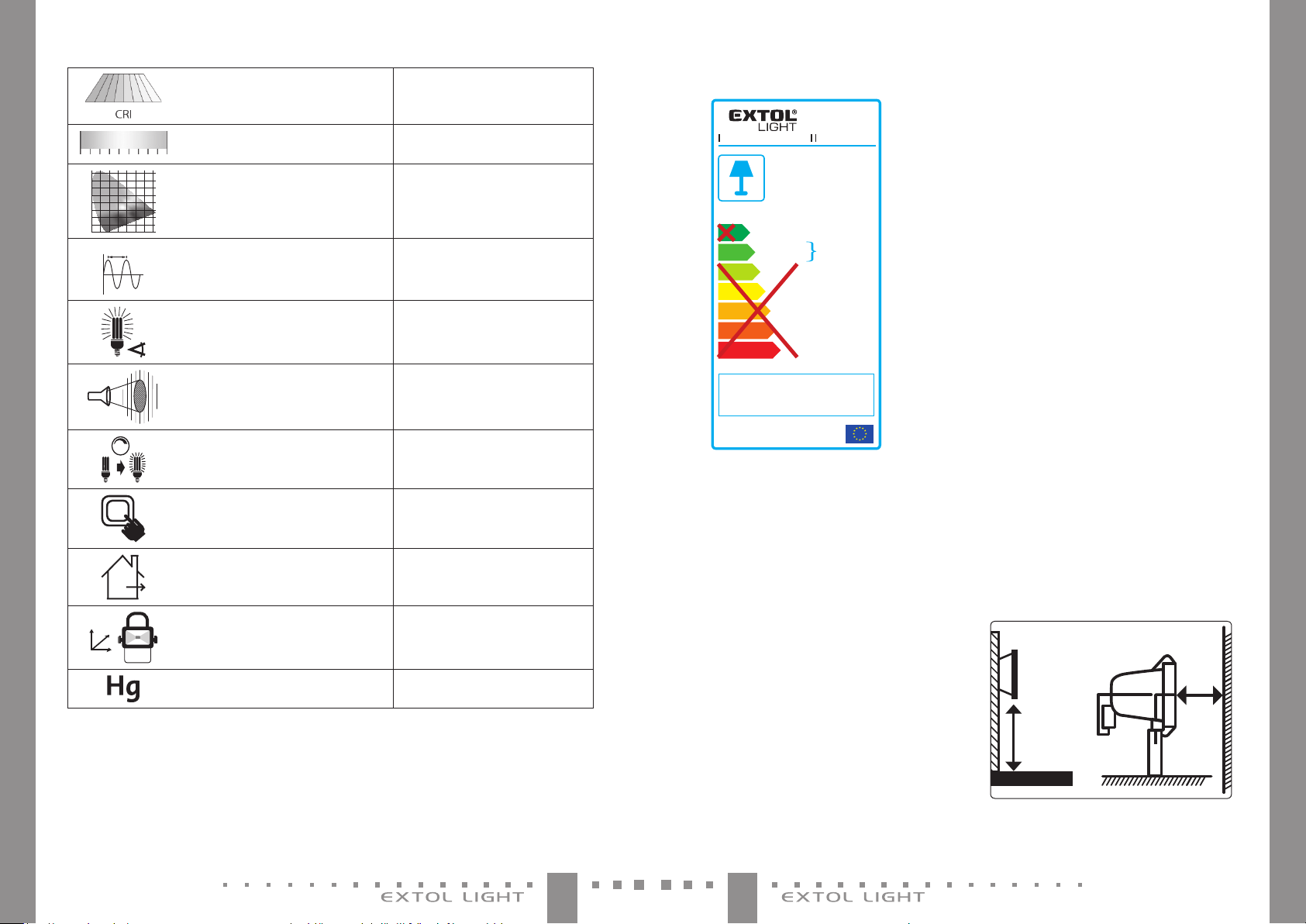

ENERGETICKÝ ŠTÍTEK SVÍTILNY
A++
A+
A
B
C
D
E
874/2012
L
E
D
This luminaire
contains built-in
LED lamps.
The lamps cannot be changed
in the luminaire.
Item No.
43281
1)
2)
Obr. 3
1) Toto svítidlo obsahuje zabudované světelné zdroje LED.
2) Světelný zdroj vtomto svítidle nelze vyměnit.
III. Zapojení ainstalace
svítilny
•UPOZORNĚNÍ
yPřed použitím si přečtěte celý návod kpoužití
aponechte jej přiložený uvýrobku, aby se sním
obsluha mohla seznámit. Pokud výrobek komukoli
půjčujete nebo jej prodáváte, přiložte kněmu itento
návod kpoužití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním zařízení, které je vrozporu stímto
návodem. Před použitím svítilny se seznamte se všemi
jejími ovládacími prvky asoučástmi. Před použitím
zkontrolujte pevné upevnění všech součástí azkontro-
lujte, zda nějaká část svítilny není poškozena, zejména
přední ochranný kryt aizolace přívodního kabelu.
Za poškození se považuje izpuchřelý přívodní kabel.
Svítilnu spoškozenými částmi nepoužívejte azajistěte
její opravu vautorizovaném servisu značky Extol®.
INSTALACE REFLEKTORŮ ATROJNOŽKY
yReflektory připevněte azajistěte dodávanými šrouby
na přenosný stojan srukojetí pro přenášení dle obr. 1a
nasměrujte dle potřeby. Reflektory lze takto používat
nainstalované na stojanu apřenášet za přenosnou
rukojeť nebo daný stojan nainstalovat apřipevnit na
teleskopickou trojnožku. Trojnožku sestavte dle obr.2
azajistěte všechny její pohyblivé části příslušnými
utahovacími prvky.
Výsuvnou tyč trojnožky lze otáčet kolem centrální osy
vrozsahu 360°dle potřeby, viz. obr.2.
Vzdálenost reektorů přímo od osvětlovaného objektu
by měla být nejméně 0,5 m, viz. obr.4.
yV případě potřeby lze reflektory nainstalovat na stěnu.
Reflektor připevněte 1-3 mnad zemí. Vzdálenost
reflektorů přímo od osvětlovaného objektu by měla
být nejméně 0,5 m. Je-li svítilna namontována vrohu,
je třeba, aby vzdálenost od stropu byla minimálně 20
cm (Obr. 5).
0.5 m
Min.
1
m
Max.
3
m

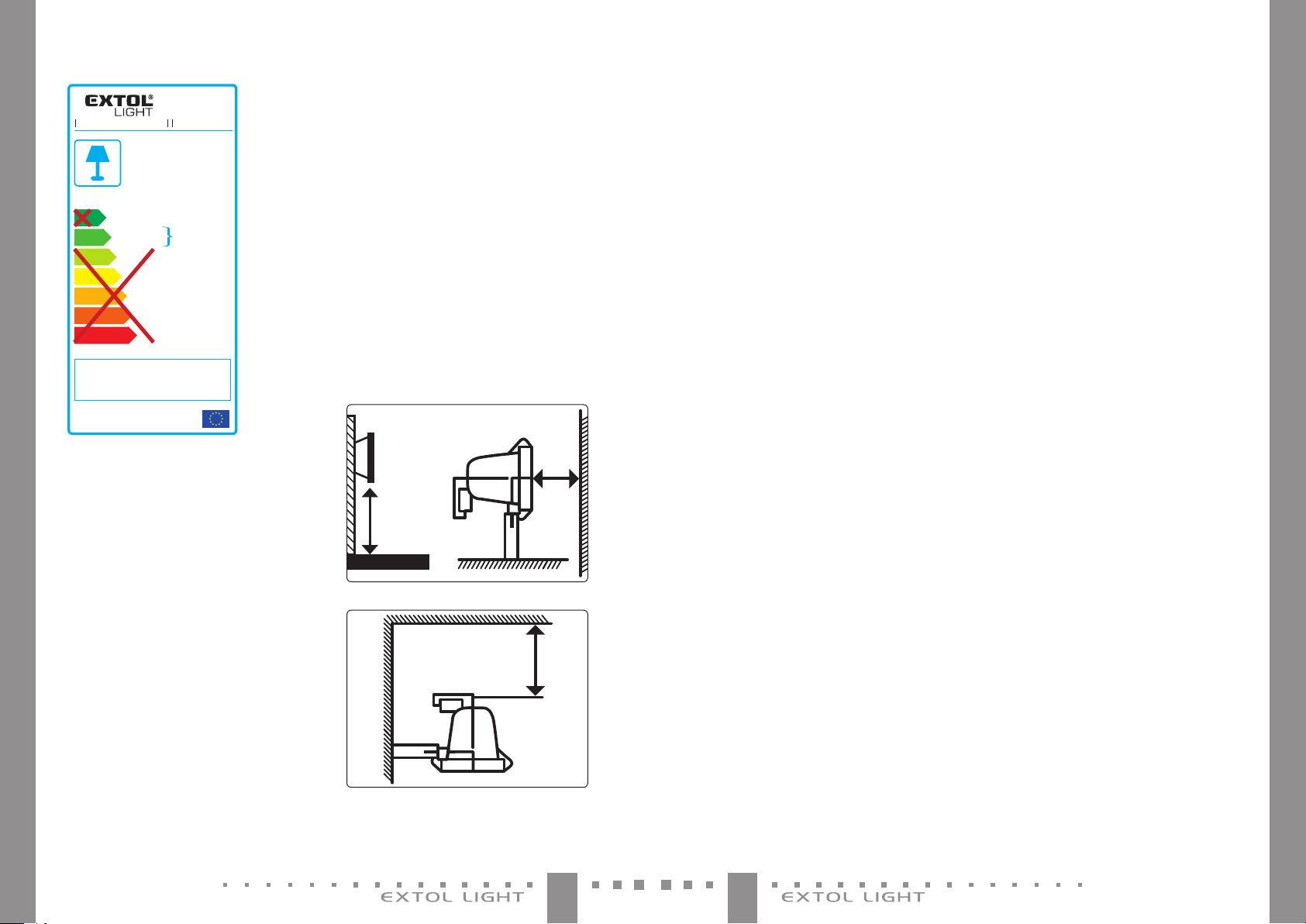

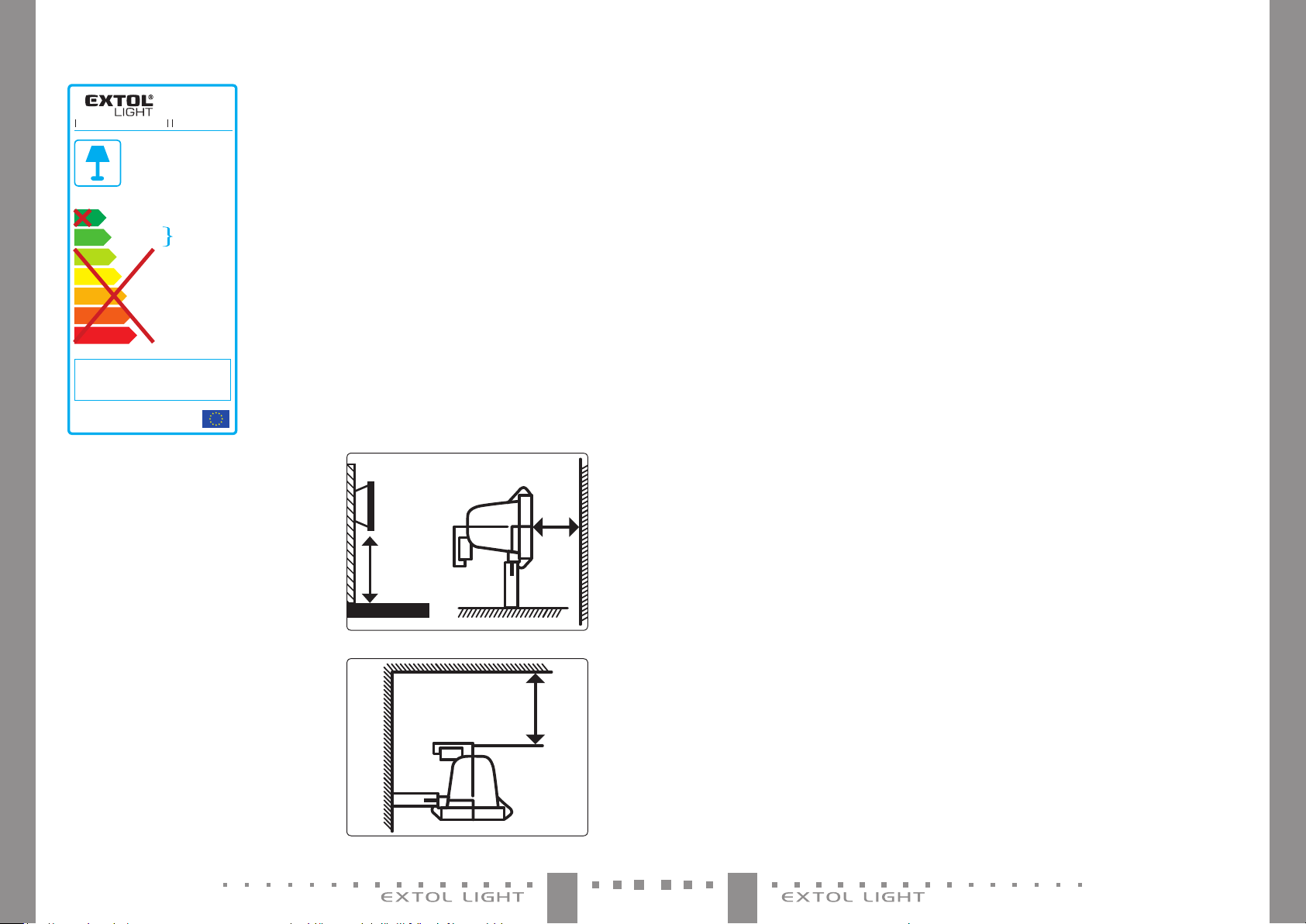

Obr. 4
20 cm
Obr. 5

98 CZCZ
VII. Odpovědnost za vady
ODPOVĚDNOST ZA VADY ZÁRUKA
Uplatnění nároku na bezplatnou záruční opravu se řídí
zákonem č. 89/2012 Sb., přičemž odpovědnost za vady na
Vámi zakoupený výrobek platí po dobu 2let od data jeho
zakoupení- pokud např. na obalu či promomateriálu není
uvedena delší doba pro nějakou část či celý výrobek.
Při splnění níže uvedených podmínek, které jsou vsouladu
stímto zákonem, Vám výrobek bude bezplatně opraven.
ZÁRUČNÍ PODMÍNKY
1) Prodávající je povinen spotřebiteli zboží předvést
(pokud to jeho povaha umožňuje) avystavit doklad
okoupi vsouladu se zákonem. Všechny údaje
vdokladu okoupi musí být vypsány nesmazatelným
způsobem vokamžiku prodeje zboží.
2) Již při výběru zboží pečlivě zvažte, jaké funkce
ačinnosti od výrobku požadujete. To, že výrobek
nevyhovuje Vašim pozdějším technickým nárokům,
není důvodem kjeho reklamaci.
3) Při uplatnění nároku na bezplatnou opravu musí být
zboží předáno sřádným dokladem okoupi.
4) Pro přijetí zboží kreklamaci by mělo být pokud možno
očištěno azabaleno tak, aby při přepravě nedošlo
kpoškození (nejlépe voriginálním obalu). Vzájmu přes-
né diagnostiky závady ajejího dokonalého odstranění
spolu svýrobkem zašlete ijeho originální příslušenství.
5) Servis nenese odpovědnost za zboží poškozené přepravcem.
6) Servis dále nenese odpovědnost za zaslané příslu-
šenství, které není součásti základního vybavení
výrobku. Výjimkou jsou případy, kdy příslušenství
nelze odstranit zdůvodu vady výrobku.
7) Odpovědnost za vady („záruka“) se vztahuje na skry-
té aviditelné vady výrobku.
8) Záruční opravu je oprávněn vykonávat výhradně
autorizovaný servis značky Extol.
9) Výrobce odpovídá za to, že výrobek bude mít po celou
dobu odpovědnosti za vady vlastnosti aparametry uvede-
né vtechnických údajích, při dodržení návodu kpoužití.
10) Nárok na bezplatnou opravu zaniká, jestliže:
a)výrobek nebyl používán audržován podle návodu
kobsluze.
b)byl proveden jakýkoliv zásah do konstrukce stroje bez
předchozího písemného povolení vydaného firmou
Madal Bal a.s. nebo autorizovaným servisem značky
Extol.
c) výrobek byl používán vjiných podmínkách nebo
kjiným účelům, než ke kterým je určen.
d)byla některá část výrobku nahrazena neoriginální
součásti.
e)k poškození výrobku nebo knadměrnému opotře-
bení došlo vinou nedostatečné údržby.
f) výrobek havaroval, byl poškozen vyšší mocí či
nedbalostí uživatele.
g)škody vzniklé působením vnějších mechanických,
teplotních či chemických vlivů.
h)vady byly způsobeny nevhodným skladováním, či
manipulací svýrobkem.
i) výrobek byl používán (pro daný typ výrobku)
vagresivním prostředí např. prašném, vlhkém.
j) výrobek byl použit nad rámec přípustného zatížení.
k) bylo provedeno jakékoliv falšování dokladu okoupi
či reklamační zprávy.
11) Odpovědnost za vady se nevztahuje na běžné opo-
třebení výrobku nebo na použití výrobku kjiným
účelům, než ke kterým je určen.
12) Odpovědnost za vady se nevztahuje na opotřebení
výrobku, které je přirozené vdůsledku jeho běžného
používání, např. obroušení brusných kotoučů, nižší kapa-
cita akumulátoru po dlouhodobém používání apod.
13) Poskytnutím záruky nejsou dotčena práva kupujícího,
která se ke koupi věci váží podle zvláštních právních
předpisů.
14) Nelze uplatňovat nárok na bezplatnou opravu vady, na
kterou již byla prodávajícím poskytnuta sleva. Pokud si
spotřebitel výrobek svépomocí opraví, pak výrobce ani
prodávající nenese odpovědnost za případné poškození
výrobku či újmu na zdraví vdůsledku neodborné opra-
vy či použití neoriginálních náhradních dílů.
15) Na vyměné zboží či jeho část vzáruční lhútě neplyne
nová 2letá záruka od data výměny, ale 2letá záruka se
počítá od data zakoupení původního výrobku.
ZÁRUČNÍ APOZÁRUČNÍ SERVIS
Pro uplatnění práva na záruční opravu zboží se obraťte na obchodníka, ukterého jste zboží zakoupili.
Pro pozáruční opravu se můžete také obrátit na náš autorizovaný servis.
Nejbližší servisní místa naleznete na www.extol.cz. Vpřípadě dotazů Vám poradíme na servisní lince 222 745 130.
yV případě potřeby záruční opravy se obraťte na prodá-
vajícího, ukterého jste výrobek zakoupili, který zajistí
opravu vautorizovaném servisu značky Extol®. Pro
pozáruční opravu se obraťte přímo na autorizovaný
servis značky Extol® (servisní místa naleznete na webo-
vých stránkách vúvodu návodu).
V. Odkaz na štítek
apiktogramy
Odpovídá požadavkům EU.
0,5 m Minimální odstup mezi svítidlem aosvět-
lovaným předmětem musí být 0,5 m.
Svítilnu používejte pouze nainstalova-
ným nepoškozeným předním krytem.
Svítilnu spoškozeným předním krytem
nepoužívejte anahraďte ji za novou.
ta...°C Nejvyšší jmenovitá teplota prostředí.
Svítidlo neumísťujte vblízkosti snadno
vznětlivých materiálů ana snadno vznět-
livé materiály. Nepoužívejte vprostředí
snebezpečím výbuchu apožáru.
Nestmívatelný zdroj světla.
Před použitím si přečtěte návod kpo-
užití.
Nepoužitelný výrobek nevyhazujte do
směsného odpadu, ale odevzdejte jej
kekologické likvidaci/recyklaci.
Tabulka 3
VI. Likvidace odpadu
yObalové materiály vyhoďte do příslušného kontejneru
na tříděný odpad.
yVýrobek obsahuje elektronické součásti,
které jsou nebezpečným odpadem. Podle
evropské směrnice 2012/19 EU se elektrická
zařízení nesmějí vyhazovat do směsného
odpadu, ale je nezbytné jej odevzdat kekologické likvi-
daci na ktomu určená sběrná místa. Informace otěchto
místech obdržíte na obecním úřadě.

1110 SKCZ
EU Prohlášení oshodě
Výrobce Madal Bal a.s. •Bartošova 40/3, 76001 Zlín •IČO: 49433717
prohlašuje,
že následně označená zařízení na základě své koncepce akonstrukce,
stejně jako na trh uvedená provedení, odpovídají příslušným požadavkům Evropské unie.
Při námi neodsouhlasených změnách zařízení ztrácí toto prohlášení svou platnost.
Toto prohlášení se vydává na výhradní odpovědnost výrobce.
Extol® Light 43281
Dvoureflektorové LED svítidlo Extol® Light 43281 se stojánkem a trojnožkou
bylo navrženo avyrobeno ve shodě snásledujícími normami:
EN 60598-1:2015; EN 60598-2-5:2015; EN 55015:2013+A1; EN 61547:2009; EN 61000-3-2:2014;
EN 61000-3-3:2013; EN 62321:2008
a hramonizačními předpisy:
2014/35 EU
2014/30 EU
2011/65 EU
2009/125 EC
(Nařízení Komise EU č. 1194/2012 pro ekodesign)
Ve Zlíně 21.7. 2016
Martin Šenkýř
člen představenstva a.s. společnosti výrobce
Úvod
Vážený zákazník,
ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto výrobku.
Výrobok bol podrobený testom spoľahlivosti, bezpečnosti akvality predpísaným normami apredpismi Európskej únie.
S akýmikoľvek otázkami sa obráťte na naše zákaznícke aporadenské centrum:
www.extol.sk
Fax: +421 2212 920 91  Tel.: +421 2212 920 70
Distribútor pre Slovenskú republiku: Madal Bal s.r.o., Pod gaštanmi 4F, 821 07 Bratislava
Výrobca: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Dátum vydania: 21.7. 2016
I. Charakteristika -účel použitia
yDvojreflektorové LED svietidlo Extol® Light 43281 sjedným spoločným prívodným káblom je určené pre inštaláciu na
prenosný stojan srukoväťou na prenášanie (obr.1), ktorý tiež môžete nainštalovať na teleskopickú trojnožku snasta-
viteľnou výškou sľubovoľným natáčaním okolo otočnej osy vrozsahu 360° (obr.2). Reflektory je možné jednotlivo
natáčať na prenosnom stojane podľa potreby pre nasvietenie konkrétneho miesta. Každý reflektor je vybavený samo-
statným spínačom, atak môžete používať iba jeden reflektor alebo oba súčasne.
Vďaka vodotesnosti atesnosti na prach je možné ho používať vonku (potrebné však chrániť prípojku kzdroju el. prúdu).
Reektory poskytujú denné biele svetlo sfarebnou teplotou 6300 K.
360° 360°
Obr. 1
Min. 70 cm
Max. 120,5 cm
360°
360° 360°
Obr. 2

1312 SKSK
II. Technické údaje
Objednávacie číslo 43281
Príkon 2 x10 W
Svetelný tok 2 x800 lm
Napájacie napätie/frekvencia/prúd 85-240 V/50~60 Hz; 0,16 A
Krytie (IP) *) IP 65
Rozmery jedného reektoru bez rukoväti (ŠxVxH) cm 11,5 x8,6 x9,4
Dĺžka prívodného kábla (k rozdvojke) 293 cm
Prenosný stojan sdržadlo (ŠxVxH) cm 42,7 x34 x23,5
Min./Max. výška stojanu na trojnožke 70 cm/120,5 cm
Uhol otočenia stojanu na trojnožke 360°
Hmotnosť reektoru bez kábla 0,6 kg
Hmotnosť dvoch reektorov sprenosným stojanom 1,8 kg
Hmotnosť celej zostavy strojnožkou bez kábla 3,4 kg
Prevádzková teplota -35 až +45°C
Trieda izolácie svietidla I
Tabuľka 1
*) Krytie IP65 svietidla zabezpečuje tesnosť proti prachu, ochranu proti dážďu asnehovým zrážkam.
Pre bezpečné používanie svietidla je nevyhnutné zaistiť rovnakú úroveň ochrany pripojenia svietidla kzdroju el.
prúdu.
INFORMÁCIE TÝKAJÚCE SA POŽIADAVIEK NA ECODESIGN LED SVIETIDIEL PODĽA
NARIADENÍ EURÓPSKEJ KOMISIE EÚ 1194/2012
Parametre svietidla 43281
Trieda energetickej účinnosti svetelného
zdroja
A+
2×10,02 kWh/1000h
Pätica žiarovky ×
Príkon; napájacie napätie afrekvencia 2×10 W
85-240 V/50~60 Hz
~Ekvivalentný príkon štandardnej žiarovky 2× 60 W
Menovitý svetelný tok 2× 800 lm
Svietivosť 2× ~120 cd
Menovitá životnosť svetelného zdroja ~ 30000 hod.
Power Factor
Účinník svetelného zdroja ≥ 0,80
Činiteľ starnutia svetelného zdroja pri 6000 h ≥ 0,80
Štartovacia doba 0,1 s
Doba zahrievania na 60% svetelného toku 0,1 s

1514 SKSK
Podanie farieb Ra ≥ 65
Teplota chromatickosti (farebná teplota) 6300 K
Zachovanie farieb x= 0,313
y= 0,337
λ
Vlnová dĺžka 500-600 nm
Uhol emisie svetla šíreného do priestoru 120°
Zvýrazňovací zdroj svetla ×
Stmievanie svetelného zdroja ×
Počet spínacích cyklov do poruchy ≥ 15000×
Na použitie vo vonkajšom prostredí IP 65
Rozmer svetelného zdroja 115 ×86 ×94 mm
Obsah ortuti vo svetelnom zdroji 0,0 mg
Tabuľka 2
ENERGETICKÝ ŠTÍTOK SVIETIDLA
A++
A+
A
B
C
D
E
874/2012
L
E
D
Toto sviedlo
obsahuje vstavanú LED
diódu.
LED diódy nie je možné vo
sviedle meniť.
Položka číslo.
43281
1)
2)
Obr. 3
1) Toto svietidlo obsahuje zabudované svetelné zdroje LED.
2) Svetelný zdroj vtomto svietidle nie je možné vymeniť.
III. Zapojenie ainštalácia
svietidla
•UPOZORNENIE
yPred použitím si prečítajte celý návod na použitie
aponechajte ho priložený pri výrobku, aby sa sním
obsluha mohla oboznámiť. Ak výrobok komukoľvek
požičiavate alebo ho predávate, priložte knemu aj
tento návod na použitie. Zabráňte poškodeniu tohto
návodu. Výrobca nenesie zodpovednosť za škody či
zranenia vzniknuté používaním zariadenia, ktoré je
vrozpore stýmto návodom. Pred použitím svietidla sa
zoznámte so všetkými ovládacími prvkami asúčasťami.
Pred použitím skontrolujte pevné upevnenie všetkých
súčastí askontrolujte, či niektorá časť svietidla nie je
poškodená, hlavne predný ochranný kryt aizolácia prí-
vodného kábla. Za poškodenie sa považuje aj popraska-
ný prívodný kábel. Svietidlo spoškodenými časťami
nepoužívajte azaistite jeho opravu vautorizovanom
servise značky Extol®.
INŠTALÁCIA REFLEKTOROV ATROJNOŽKY
yReflektory pripevníte azaistíte dodávanými skrutkami
na prenosný stojan srukoväťou na prenášanie podľa
obr. 1a nasmerujte podľa potreby. Reflektory je možné
takto používať nainštalované na stojane aprenášať za
prenosnú rukoväť alebo daný stojan nainštalovať apri-
pevniť na teleskopickú trojnožku. Trojnožku zostavte
podľa obr.2 azaistíte všetky pohyblivé časti príslušnými
prvkami na utiahnutie.
Výsuvnú tyč trojnožky môžete otáčať okolo centrálnej
osy vrozsahu 360°podľa potreby, pozri obr.2.
Vzdialenosť reektorov priamo od osvetleného objektu
by mala byť najmenej 0,5 m, pozri obr.4.
yV prípade potreby môžete reflektory nainštalovať
na stenu. Reflektor pripevníte 1-3 mnad zemou.
Vzdialenosť reflektorov priamo od objektu, ktorý
osvetľuje, by mala byť minimálne 0,5 m. Ak je svietidlo
namontované vrohu, je treba, aby vzdialenosť od stro-
pu bola minimálne 20 cm (Obr. 5).
0.5 m
Min.
1
m
Max.
3
m
Obr. 4
20 cm
Obr. 5

1716 SKSK
•UPOZORNENIE
yPrívodný kábel svietidla chráňte pred tepelným
amechanickým poškodením. Vprípade jeho poškode-
nia svietidlo ihneď vypnite, odpojte od napätia vsieti
azaistite opravu vautorizovanom servise značky
Extol®.
ySvietidlo zbezpečnostných dôvodov pri používaní
neprikrývajte, musí byť zaistené prúdenie okolitého
vzduchu. Taktiež svietidlo neinštalujte anepoužívajte
vtesnom amalom priestore snedostatočným objemom
aprúdením vzduchu.
ySvietidlo má nevymeniteľný zdroj svetla, ktorý má bez
mechanického poškodenia životnosť viacej než 30000
hod. atak nie je nutné za normálnych okolností predný
kryt svietidla demontovať.
PRIPOJENIE KZDROJU EL. PRÚDU
AZAPNUTIE
•VÝSTRAHA
ySvietidlo sa pripája ku zdroju el. prúdu prostred-
níctvom prívodného kábla so štandardnou vidli-
cou určenou do zásuvky pre 230 V~50 Hz.
ySvietidlo je možné pripojiť knapätiu vrozsahu
uvedenom vkapitole stechnickými údajmi. Pred
pripojením svietidla skontrolujte, či je vsieti
vyššie uvedené napätie.
ySvietidlo musí byť pripojené do zásuvky, ktorá
je istená RCD prúdovým chráničom svypínacím
prúdom 30 mA!
yAk bude prípojka (prívodný kábel) svietidla akýmkoľ-
vek spôsobom upravovaný vzhľadom kšpecifickým
potrebám pripojenia, všetky úpravy azapojenie musí
previesť osoba soprávnenou elektrikárskou kvalifi-
káciou (tzn. „osoba znalá“) podľa aktuálnych noriem
EN 50110-1, IEC 60050-195 aEN 50110-2 aEN 61140.
Výrobca nemôže vprípade akýchkoľvek úprav prívodu
napätia do svietidla ajej pripojenia niesť zodpovednosť
za neodborný spôsob prevedenia.
•UPOZORNENIE
yPripojenie svietidla ku zdroju el. prúdu musí byť trvalo
chránené pred vniknutím vody, vysokou vlhkosťou
či snehovými zrážkami či tepelným amechanickým
poškodením. Na pripojenie svietidla kzdroju elektrické-
ho prúdu sa nevzťahuje úroveň ochrany IP 65 svietidla,
ak nie je zaistená rovnaká úroveň ochrany!
ySvietidlo neumiestňujte na horľavý povrch asvietidlo
nesmie byť použité vprostredí snebezpečenstvom
požiaru avýbuchu.
ySvietidlo vždy používajte snepoškodeným pred-
ným ochranným krytom, ktorý bráni poškodeniu
LED diód avystaveniu vlhkosti/vody aprachu.
Ak dôjde kpoškodeniu svietidla či napájacieho
kábla, ihneď vypnite napätie vsieti, svietidlo
odpojte od zdroja anahraďte za nepoškodené.
ZAPNUTIE
yKaždý reflektor je vybavený spínačom pre rozsvietenie
či zhasnutie, atak je možné používať oba reflektory
zároveň alebo len jeden.
IV. Čistenie, údržba, servis
yV prípade potreby vyčistiť svietidlo, svietidlo pred
vyčistením odpojte od prívodu el. prúdu anechajte ho
vychladnúť. Na čistenie povrchu svietidla nepoužívajte
abrazívne prostriedky aorganické rozpúšťadlá, pretože
by došlo kpoškodeniu povrchu.
yServisnú úpravu či inštaláciu svietidla musíte prevádzať
pri vypnutom prívode el. prúdu.
yAk dôjde kpoškodeniu napájacieho kábla, svietidlo
ihneď odpojte od prívodu el. prúdu bez napätia vsieti
azaistite jeho výmenu vautorizovanom servise značky
Extol®.
yV prípade poškodenia predného ochranného krytu svie-
tidla vymeňte kryt za nový. Zbezpečnostných dôvodov
nemôžete používať svietidlo spoškodeným predným
krytom. Ak si užívateľ vymení predné sklo, výrobca už
nemôže garantovať krytie svietidla IP65 sochranou
proti škodlivému vniknutiu vody aprachu, pretože
nemôže ručiť za možnú nesprávnu inštaláciu predného
krytu užívateľom.
Pri výmene krytu musí byť zaistená rovnaká úroveň
ochrany ako vpôvodnom prevedení. Musí byť použité
originálne tesnenie od výrobcu. Pri výmene skla musí
byť tesnenie úplne vnepoškodenom stave anesmie byť
skrútené. Sklo musí mať rovnakú hrúbku ako pôvodné.
Ak tieto požiadavky nesplníte, nebude dostatočne
zaistená ochrana proti škodlivému vniknutiu vody
atesnosti proti prachu asvietidlo nesmie byť vystave-
né na daždi, vlhkosti, či inému spôsobu vniknutia vody
anebezpečnému dotyku.
yV prípade potreby záručnej opravy sa obráťte na pre-
dajcu, uktorého ste výrobok kúpili aktorý zaistí opravu
vautorizovanom servise značky Extol®. Po uplynutí
záručnej doby sa opravou obráťte priamo na autorizo-
vaný servis značky Extol® (servisné miesta nájdete na
webových stránkach vúvode návodu).
V. Odkazy na štítok
apiktogramy
Vyhovuje požiadavkám EÚ.
0,5 m Minimálny odstup medzi svietidlom
apredmetom, ktorý osvetľujete musí
byť 0,5 m.
Svietidlo používajte iba snainštalova-
ným nepoškodeným predným krytom.
Svietidlo spoškodeným predným
krytom nepoužívajte anahraďte ho za
nové.
ta...°C Najvyššia menovitá teplota prostredia.
Svietidlo neumiestňujte vblízkosti
materiálov, ktoré by sa mohli ľahko
vznietiť, alebo priamo na podobné
materiály. Nepoužívajte vprostredí
snebezpečenstvom výbuchu apožiaru.
Zdroj svetla, ktorý nezotmieva
Pred použitím si prečítajte návod na
použitie.
Nepoužiteľný výrobok nevyhadzujte do
komunálneho odpadu, ale odovzdajte
ho na ekologickú likvidáciu/recykláciu.
Tabuľka 3
VI. Likvidácia odpadu
yObalové materiály vyhoďte do príslušného kontajneru
na triedený odpad.
yVýrobok obsahuje elektronické súčasti, ktoré
sú nebezpečným odpadom. Podľa európskej
smernice 2012/19 EÚ sa elektrické zariade-
nia nesmú vyhadzovať do komunálneho
odpadu, ale je nevyhnutné ich odovzdať na ekologickú
likvidáciu na na to určené zberné miesta. Informácie
otýchto miestach obdržíte na obecnom úrade.

1918 SKSK
VII. Záručná doba
apodmienky
ZÁRUČNÁ DOBA
Zodpovednosť za chyby (záruka) na Vami zakúpený výrobok
platí 2roky od dátumu zakúpenia podľa zákona. Pri splnení
nižšie uvedených obchodných podmienok, ktoré sú vsúlade
stýmto zákonom, Vám výrobok bude bezplatne opravený.
ZÁRUČNÉ PODMIENKY
1) Predávajúci je povinný spotrebiteľovi tovar predviesť
(ak to jeho povaha umožňuje) avystaviť doklad
ozakúpení vsúlade so zákonom. Všetky údaje
vdoklade ozakúpení musia byť vypísané nezmaza-
teľným spôsobom vokamžiku predaja tovaru.
2) Už počas výberu tovaru dôkladne zvážte, aké funkcie
ačinnosti od výrobku požadujete. To, že výrobok
nevyhovuje Vašim neskorším technickým nárokom,
nie je dôvodom kjeho reklamácii.
3) Pre uplatnenie nároku na záručnú opravu musí byť
tovar predaný spatričným dokladom ozakúpení.
4) Pre prijatie tovaru na reklamáciu mal by byť tovar,
pokiaľ to bude možné, očistený azabalený tak, aby
počas prepravy nedošlo kpoškodeniu (najlepšie
voriginálnom obale). Zdôvodu presnej diagnostiky
poruchy ajej dôkladného odstránenia spolu svýrob-
kom zašlite aj jeho originálne príslušenstvo.
5) Servis nenesie zodpovednosť za tovar poškodený
prepravcom.
6) Servis tiež nenesie zodpovednosť za zaslané príslu-
šenstvo, ktoré nie je súčasťou základného vybavenia
výrobku. Výnimku tvoria prípady, keď príslušenstvo
nie je možné odstrániť zdôvodu poruchy výrobku.
7) Zodpovednosť za poruchy („záruka“) sa vzťahuje na
skryté aviditeľné poruchy výrobku.
8) Záručnú opravu je oprávnený vykonávať výhradne
autorizovaný servis značky Extol.
9) Výrobca zodpovedá za to, že výrobok bude mať po
celú dobu zodpovednosti za poruchy vlastnosti
aparametre uvedené vtechnických údajoch, pri
dodržaní návodu na použitie.
10) Nárok na bezplatnú opravu zaniká vprípade, že:
a) výrobok nebol používaný audržiavaný podľa
návodu na obsluhu
b) bol prevedený zásah do konštrukcie stroja bez
predchádzajúceho písomného povolenia vydaného
firmou Madal Bal a.s. alebo autorizovaným servi-
som značky Extol.
c) výrobok bol používaný viných podmienkach alebo
na iné účely,než na ktoré bol určený
d) bola niektorá časť výrobku nahradená neoriginál-
nou súčasťou.
e) k poškodeniu výrobku alebo nadmernému opotre-
bovaniu došlo vinou nedostatočnej údržby.
f) výrobok havaroval, bol poškodený vyššou mocou
či nedbalosťou užívateľa.
g) škody vzniknuté pôsobením vonkajších mechanic-
kých, teplotných či chemických vplyvov.
h) závady boli spôsobené nevhodným skladovaním
alebo manipuláciou svýrobkom
i) výrobok bol používaný (pre daný typ výrobku)
vagresívnom prostredí napr. prašnom, vlhkom.
j) výrobok bol použitý nad rámec prípustného zaťaženia.
k) bolo prevedené falšovanie dokladu ozakúpení
alebo reklamačnej správy.
11) Zodpovednosť za poruchy sa nevzťahuje na bežné
opotrebenie výrobku alebo na použitie výrobku na
iné účely než na tie, na ktoré je určený.
12) Zodpovednosť za poruchy sa nevzťahuje na opotrebova-
nie výrobku,ktoré je prirodzené zdôvodu jeho bežného
používania, napr. obrúsenie brúsnych kotúčov, nižšia
kapacita akumulátora po dlhodobom používaní atď.
13) Poskytnutím záruky nie sú dotknuté práva kupujúce-
ho, ktoré sa kzakúpeniu veci viažu podľa zvláštnych
právnych predpisov.
14) Nie je možné uplatňovať nárok na bezplatnú opravu
poruchy, na ktorú už bola predávajúcim poskytnutá
zľava. Pokiaľ spotrebiteľ výrobok svojpomocne opraví,
potom výrobca ani predávajúci nenesie zodpovedno-
sť za prípadné poškodenie výrobku alebo zdravotné
problémy zdôvodu neodbornej opravy alebo použitia
neoriginálnych náhradných dielov.
ZÁRUČNÝ APOZÁRUČNÝ SERVIS
Pre uplatnenie práva na záručnú opravu tovaru sa obráťte na obchodníka, uktorého ste tovar zakúpili.
Pre opravu po uplynutí záruky sa tiež môžete obrátiť na náš autorizovaný servis.
Najbližšie servisné miesta nájdete na www.extol.sk. Vprípade, že budete potrebovať ďalšie informácie,
poradíme Vám na: Fax: +421 2212 920 91 Tel.: +421 2212 920 70 E-mail: [e-mail]
EÚ Vyhlásenie ozhode
Výrobca Madal Bal a.s. •Bartošova 40/3, 76001 Zlín •IČO: 49433717
vyhlasuje, že následne označené zariadenia na základe svojej koncepcie akonštrukcie, rovnako ako na trh uvedené vyho-
tovenia, zodpovedajú príslušným požiadavkám Európskej únie.
Pri nami neodsúhlasených zmenách na zariadení toto vyhlásenie stráca svoju platnosť.
Toto vyhlásenie sa vydáva na výhradnú zodpovednosť výrobcu.
Extol® Light 43281
Dvojreflektorové LED svietidlo Extol® Light 43281 so stojančekom a trojnožkou
bolo navrhnuté avyrobené vsúlade snasledujúcimi normami:
EN 60598-1:2015; EN 60598-2-5:2015; EN 55015:2013+A1; EN 61547:2009; EN 61000-3-2:2014;
EN 61000-3-3:2013; EN 62321:2008
a harmonizačnými predpismi:
2014/35 EU
2014/30 EU
2011/65 EU
2009/125 EC (Nariadenie Komisie EÚ č. 1194/2012 pre ekodesign)
V Zlíne 21.7. 2016
Martin Šenkýř
člen predstavenstva a.s. spoločnosti výrobcu

2120 HUHU
Bevezető
Tisztelt Vevő!
Köszönjük Önnek, hogy megvásárolta az Extol® márka termékét!
A terméket az idevonatkozó európai előírásoknak megfelelően megbízhatósági, biztonsági és minőségi vizsgálatoknak
vetettük alá.
Kérdéseivel forduljon avevőszolgálatunkhoz és atanácsadó központunkhoz:
www.extol.hu   Fax: [phone]   Tel: [phone]
Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság
Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyarország)
Kiadás dátuma: 21.7. 2016
I. Akészülék jellemzői és rendeltetése
yAz egy hálózati vezetéken keresztül táplált Extol® Light 43281 dupla LED reflektoros lámpa az állvány részét képező
fogantyú segítségével hordozható (1. ábra), illetve állítható magasságú teleszkópos háromlábú állványra is felsze-
relhető (2. ábra.). Így areflektor 360°-ban körbeforgatható. Areflektorok dőlésszöge az állványban külön-külön
beállítható, ami lehetővé teszi pl. konkrét helyek megvilágítását. Mindegyik reflektornak saját kapcsolója van, így
areflektorok egyenként vagy együtt is használhatók.
A lámpa védett por és víz behatolása ellen, alámpát kültéren is lehet használni (a hálózati csatlakozást azonban véde-
ni kell avíz behatolása ellen).
A reektorok anappali világításhoz hasonló, 6300 Kszínhőmérsékletű fényt bocsátanak ki.
360° 360°
1. ábra
Min. 70 cm
Max. 120,5 cm
360°
360° 360°
2. ábra
II. Műszaki adatok
Rendelési szám 43281
Teljesítményfelvétel 2 ×10 W
Fényáram 2 ×800 lm
Tápfeszültség /frekvencia /áramfelvétel 85-240 V~ 50/60 Hz; 0,16 A
Védettség (IP) *) IP 65
Egy reektor mérete, fogantyú nélkül (sz ×ma ×mé), cm 11,5 ×8,6 ×9,4
Hálózati vezeték hossza (az elosztóig) 293 cm
Hordozható állvány fogantyúval (sz ×ma ×mé), cm 42,7 ×34 ×23,5
Háromlábú állvány min./max. magassága 70 cm /120,5 cm
Elfordíthatóság aháromlábú állványon 360°
Reektor tömege (vezeték nélkül) 0,6 kg
Két reektor tömege (hordozható állvánnyal) 1,8 kg
Reektor és háromlábú állvány tömege (vezeték nélkül) 3,4 kg
Üzemi hőmérséklet -35 és +45°C között
Érintésvédelmi osztály I
1. táblázat
*) Az IP65 védettség jelentése: teljes mértékben védett por ellen; kisnyomású vízsugár ellen védett minden irányból.
A reflektorok biztonságos használata érdekében az elektromos bekötés közvetlen környékén afentivel azonos
védettséget kell biztosítani.

2322 HUHU
LED LÁMPÁKRA VONATKOZÓ KÖRNYEZETBARÁT TERVEZÉSI KÖVETELMÉNYEK
ABIZOTTSÁG 1194/2012/EU RENDELETE ALAPJÁN
A lámpa paraméterei 43281
Fényforrás energiahatékonysági besorolása A+
2×10,02 kWh/1000h
Lámpafoglalat ×
Teljesítményfelvétel, tápfeszültség és frek-
vencia
2×10 W
85-240 V~50/60 Hz
~Ekvivalens standard izzó 2× 60 W
Névleges fényáram 2× 800 lm
Fényerő 2× ~120 cd
Névleges lámpaélettartam > 30 000 óra
Power Factor
Lámpa teljesítménytényező ≥ 0,80
Lámpa öregedési tényező (6000 óra alatt) ≥ 0,80
Bekapcsolási idő 0,1 másodperc
Bemelegedési idő 60%-os fényáramig 0,1 másodperc
Színvisszaadás Ra ≥ 65
Színhőmérséklet (korreált színhőmérséklet) 6300 K
Színvisszaadás x= 0,313
y= 0,337
λ
Hullámhossz 500-600 nm
Fénysugár térszöge 120°
Kiemelő fényforrás ×
Szabályozható lámpa ×
Kapcsolási ciklusok száma ameghibásodásig ≥ 15000×
Kültéri használatra IP 65
Lámpa mérete 115 ×86 ×94 mm
Fényforrás higanytartalma 0,0 mg
2. táblázat

2524 HUHU
LÁMPA ENERGETIKAI CÍMKE
A++
A+
A
B
C
D
E
874/2012
L
E
D
This luminaire
contains built-in
LED lamps.
The lamps cannot be changed
in the luminaire.
Item No.
43281
1)
2)
3. ábra
1) A lámpába LED fényforrás van beépítve.
2) A lámpa fényforrása nem cserélhető ki.
III. Alámpa bekötése és
telepítése
•FIGYELMEZTETÉS!
yA termék használatba vétele előtt ajelen útmutatót
olvassa el, és azt atermék közelében tárolja, hogy más
felhasználók is el tudják olvasni. Amennyiben atermé-
ket eladja vagy kölcsönadja, akkor atermékkel együtt
ajelen használati útmutatót is adja át. Ahasználati
útmutatót védje meg asérülésektől. Agyártó nem vállal
felelősséget atermék rendeltetésétől vagy ahasználati
útmutatótól eltérő használata miatt bekövetkező káro-
kért. Alámpa első bekapcsolása előtt ismerkedjen meg
alaposan aműködtető elemek és atartozékok haszná-
latával. Ahasználatba vétel előtt mindig ellenőrizze le
atartozékok megfelelő rögzítését, alámpa és az elülső
védőüveg sérülésmentességét. Arepedezett vagy
felhólyagosodott hálózati vezeték is hibának számít.
Amennyiben sérülést észlel, akkor alámpát ne kapcsolja
be. Alámpát Extol® márkaszervizben javítassa meg.
A REFLEKTOR ÉS AZ ÁLLVÁNYOK
HASZNÁLATA
yA reflektort amellékelt csavarokkal rögzítse afoganty-
úval ellátott hordozható állványhoz (az 1. ábra szerint),
majd alámpát helyezze le és areflektorokat állítsa
be igény szerint. Areflektor használható az állványra
szerelve (biztosítva akényelmes és egyszerű mozga-
tást), illetve areflektor állvánnyal együtt aháromlábú
teleszkópos állványra is felszerelhető. Aháromlábú
állványt a2. ábra szerint állítsa össze, majd állítsa be
akívánt magasságot ateleszkópok segítségével (a
rögzítő elemeket húzza meg).
A háromlábú állvány kihúzható rúdját 360°-ban körbe
lehet fordítani (lásd a2. ábrát).
A reektor és amegvilágított felület között legyen
legalább 0,5 mszabad távolság (lásd a4. ábrát).
ySzükség esetén areflektor afalra is felszerelhető.
Areflektort atalajtól mérve 1-3 mmagasságban
rögzítse. Areflektor és amegvilágított felület között
legyen legalább 0,5 mszabad távolság. Ha alámpát
sarokba szereli fel, akkor alámpa legyen legalább 20
cm-re amennyezettől (5. ábra).
0,5 m
Min.
1
m
Max.
3
m
4. ábra
20 cm
5. ábra
•FIGYELMEZTETÉS!
yA lámpa vezetékét óvja melegtől és mechanikus
sérülésektől. Ha alámpa meghibásodik, akkor azt sze-
relje ki a(feszültségmentesített) hálózatból. Alámpát
Extol® márkaszervizben javítassa meg.
yBiztonsági okokból alámpát használat közben nem
szabad letakarni, alámpa környékét hagyja szabadon
alámpa megfelelő szellőztetése érdekében. Alámpát
na telepítse és ne üzemeltesse szűk helyen, illetve ott,
ahol nem biztosított alámpa körül alevegő szabad
áramlása.
yA lámpában afényforrás nem cserélhető. Ha afény-
forrást nem éri mechanikus sérülés, akkor az élettar-
tama akár a30000 órát is elérheti. Normál használat
esetén alámpa elülső védőüvegét nem kell kiszerelni.
CSATLAKOZTATÁS ATÁPFESZÜLTSÉGHEZ
ÉS BEKAPCSOLÁS
•FIGYELMEZTETÉS!
yA lámpát ahálózati vezeték és acsatlakozódugó
segítségével hagyományos földelt 230 V~50
Hz-es fali aljzathoz lehet csatlakoztatni.
yA lámpát aműszaki adatoknál megadott fes-
zültségű elektromos hálózatokra lehet bekötni.
Ellenőrizze le, hogy ahálózati feszültség megfe-
lel-e alámpa tápfeszültségének.
yA lámpa hálózati vezetékét csak olyan aljzathoz
csatlakoztassa, amelynek az áramkörébe 30
mA-es hibaáram-érzékenységű áram-védőkapc-
soló (RCD) van beépítve!
yAmennyiben alámpa elektromos hálózathoz való bek-
ötését meg kell változtatni (például acsatlakozódugót
le kívánja vágni és alámpát fixen kívánja ahálózatra
bekötni), akkor ezt amunkát kizárólag csak villany-
szerelő szakember végezheti el (az EN 50110-1, IEC
60050-195, EN 50110-2 és az EN 61140 szabványok sze-
rint). Agyártó nem vállal felelősséget aszakszerűtlen
bekötésből eredő hibákért és sérülésekért.
•FIGYELMEZTETÉS!
yAz elektromos hálózathoz csatlakoztatást (pl. kapo-
csdobozt) védeni kell avíztől, csapadéktól vagy hótól,
továbbá mechanikai hatásoktól és amagas hőtől.
Alámpa IP 65 védettsége nem vonatkozik abekötésre!
Abekötés esetében biztosítani kell alámpával azonos
védettséget!
yA lámpát ne szerelje fel gyúlékony felületre, illetve ne
telepítse robbanás- vagy tűzveszélyes környezetbe.
yA lámpát csak akkor használja, ha az elülső
védőüveg sérülésmentes. Ez védi meg aLED dió-
dát amechanikus sérülésektől, anedvességtől
és aportól. Ha alámpa megsérült, akkor azt
azonnal kapcsolja le, majd válassza le az elektro-
mos hálózatról is. Asérülést javítassa meg, vagy
vásároljon új lámpát.
BEKAPCSOLÁS
yMindegyik reflektornak saját kapcsolója van (be- és
kikapcsoláshoz), így areflektorok egyenként vagy egy-
ütt is használhatók.
IV. Tisztítás, karbantartás,
szerviz
yA lámpa tisztítása előtt alámpát kapcsolja le ahálóza-
tról és várja meg alámpa teljes kihűlését. Atisztításhoz
ne használjon karcoló szemcséket tartalmazó tisztító-
szereket, valamint szerves oldószereket és agresszív
anyagokat tartalmazó készítményeket, mert ezek
maradandó sérülést okozhatnak alámpa felületén.
yA lámpát csak feszültségmentesített állapotban szabad
szerelni vagy karbantartani.
yHa alámpa hálózati vezetéke megsérült, akkor aháló-
zati ágat akismegszakító lekapcsolásával feszültség-
mentesítse, alámpát ne használja. Alámpa vezetékét
Extol® márkaszervizben cseréltesse ki.
yHa az elülső védőüveg megsérült, akkor azt cserélje
ki. Biztonsági okokból alámpát az elülső üveg nélkül
használni tilos! Ha az elülső üveget afelhasználó cseréli
ki, akkor agyártó már nem vállal felelősséget alámpa
IP65-ös védettségéért (por és víz elleni védelméért),
mivel nem biztosított, hogy afelhasználó agyártói
előírásokat betartva szereli be az új üveget.
Tegyen meg mindent annak érdekében, hogy az
elülső üveg esetleges cseréje után alámpa védettsége
megfeleljen az eredi védettségnek. Használjon eredeti

2726 HUHU
alkatrészeket agyártótól (üveg, tömítés). Az össze-
szereléshez csak tökéletes állapotban lévő tömítést
használjon, ügyelve arra, hogy atömítés ne tekeredjen
meg. Az új üveg vastagsága legyen azonos az eredeti
üveg vastagságával. Amennyiben aszerelést nem
tudja afenti követelmények szerint végrehajtani, akkor
alámpa védettsége nem fog megfelelni az eredeti
védettségnek, így alámpát már nem szabad por és eső
(vagy más nedvesség) hatásának kitenni, mivel azokkal
szemben alámpa már nem lesz ellenálló.
yHa atermék agarancia ideje alatt meghibásodik, akkor
forduljon az eladó üzlethez, amely ajavítást az Extol®
márkaszerviznél rendeli meg. Atermék garancia utáni
javításait az Extol® márkaszervizeknél rendelje meg.
Aszervizek jegyzékét ahonlapunkon találja meg (lásd
az útmutató elején).
V. Címkék és piktogramok
A termék megfelel az EU előírásainak.
0,5 m A lámpa és amegvilágított felület
között legalább 0,5 méteres távolságot
kell betartani.
A lámpát védőüveg nélkül, vagy sérült
védőüveggel használni tilos.
A sérült lámpát használni tilos, alámpát
cserélje ki.
ta...°C Legmagasabb megengedett környezeti
hőmérséklet.
A lámpát könnyen gyulladó anyagok
mellé, vagy azokra felszerelni tilos.
Alámpát robbanás- és tűzveszélyes
környezetben ne használja.
Nem szabályozható fényerejű lámpa.
A használatba vétel előtt olvassa el
ahasználati útmutatót.
A készüléket háztartási hulladékok
közé kidobni tilos! Akészüléket adja le
újrahasznosításra.
3. táblázat
VI. Hulladék
megsemmisítés
yA csomagolást az anyagának megfelelő hulladékgyűjtő
konténerbe dobja ki.
yA termék elektromos és elektronikus alka-
trészeket, valamint veszélyes hulladéknak
számító anyagokat tartalmaz. Az elektromos
hulladékokról szóló 2012/19/EU számú euró-
pai irányelv, valamint az idevonatkozó nemzeti törvé-
nyek szerint az ilyen hulladékot alapanyagokra szelek-
tálva szét kell bontani, és akörnyezetet nem károsító
módon újra kell hasznosítani. Aszelektált hulladékok
gyűjtőhelyeiről apolgármesteri hivatalban kaphat
további információkat.
VII. Garancia és
garanciális feltételek
GARANCIÁLIS IDŐ
A mindenkori érvényes, vonatkozó jogszabályok, törvények
rendelkezéseivel összhangban aMadal Bal Kft. az Ön által
megvásárolt termékre ajótállási jegyen feltüntetett garan-
ciaidőt ad. Az alább megadott garanciális feltételek illetve
ajótállási jegyen feltüntetett további feltételek teljesülése
esetén atermék javítását aMadal Bal Kft.-vel szerződéses
kapcsolatban álló szakszerviz agaranciális időszakban
díjmentesen végzi el.
GARANCIÁLIS FELTÉTELEK
1. Az eladó köteles avevő részére átadni arendben
kitöltött jótállási jegyet. Ajótállási jegybe minden
adatot kitörölhetetlenül, az értékesítés időpontjában
kell bevezetni.
2. A termék kiválasztásakor avevőnek át kell gondolnia,
hogy atermék az általa kívánt tulajdonságokkal ren-
delkezik-e. Nem lehet később reklamációs ok, hogy
atermék nem felel meg avevő elvárásainak.
3. Garanciális javítási igény érvényesítésekor aterméket
annak valamennyi tartozékával együtt, lehetőség
szerint az eredeti csomagolásban, arendben kitöltött
jótállási jegy eredeti példányával és avásárlást igazoló
bizonylattal (blokk vagy számla) együtt kell átadni.
4. Reklamáció, javítási igény esetén aterméket tiszta
állapotban, portól és szennyeződésektől mentesen,
olyan módon becsomagolva kell átadni, hogy ater-
mék szállítás közben ne sérüljön meg.
5. A szerviz nem felelős atermékek szállítás közben
történő megsérüléséért.
6. A szerviz nem felelős atermékkel együtt beküldött
olyan tartozékokkal kapcsolatban, amelyek nem tarto-
znak atermék alapfelszereléséhez. Kivételt képeznek
azok az esetek, amikor atartozékot atermékről atar-
tozék károsodása nélkül nem lehet levenni.
7. A garancia kizárólag anyaghibák, gyártási hibák vagy
technológiai feldolgozási hibák miatt bekövetkező
meghibásodásokra vonatkozik.
8. A jelen garanciavállalás nem csökkenti atörvényes
jogokat, hanem kiegészíti azokat.
9. A garanciális javításokat kizárólag aMadal Bal Kft-vel
szerződéses kapcsolatban álló szerviz jogosult elvégezni.
10. A gyártófelelős azért,hogy atermékateljesgaranciális
időszakban –a termék használatára vonatkozóutasítások
betartásaesetén–aműszaki adatokban megadott tulajdon-
ságokkalésparaméterekkel rendelkezzen. Agyártó egyúttal
fenntartja atermékkialakításának előzetes figyelmeztetés
nélkül történőmegváltoztatásáravonatkozójogát.
11. A garanciális igényjogosultság az alábbi esetekben
megszűnik:
(a) a termék használata és karbantartása nem akeze-
lési útmutatóban megadottak szerint történt;
(b) a berendezésen aMadal Bal Kft. előzetes engedélye
nélkül bármilyen beavatkozást végeztek, vagy
aberendezés javítását olyan szerviz végezte, amely
nem áll szerződéses kapcsolatban aMadal Bal Kft-vel.
(c) a terméket nem megfelelő körülmények között
vagy nem arendeltetésének megfelelő célra
használták;
(d) a termék valamely részegységét nem eredeti
részegységre cserélték;
(e) a termék meghibásodása vagy túlzott mértékű
elhasználódása nem megfelelő karbantartás
miatt következett be;
(f) a termék meghibásodása vagy sérülése vis major
miatt következett be;
(g) a meghibásodást külső mechanikai hatás, hőha-
tás vagy vegyi hatás okozta;
(h) a termék meghibásodása nem megfelelő
körülmények között történő tárolás vagy nem
szakszerű kezelés miatt következett be;
(i) a termék meghibásodása (az adott típusra
nézve) agresszív környezetet jelentő (például
poros vagy nagy nedvességtartalmú) környe-
zetben történő használat miatt következett be;
(j) a termék használata amegengedett terheléss-
zint feletti terheléssel történt;
(k) a garancialevelet vagy atermék megvásárlását
igazoló bizonylatot (blokk vagy számla) bármily-
en módon meghamisították.
12. A gyártó nem felelős atermék normál elhasználódá-
sával kapcsolatos, illetve atermék nem rendeltetéss-
zerű használata miatt bekövetkező hibákért.
13. A garancia nem vonatkozik aberendezés normál
használata következtében várhatóan elhasználódó
elemekre (például alakkozásra, szénkefére, stb.).
14. A garancia megadása nem érinti avevők azon jogait,
amelyekkel atermékek vásárlásával kapcsolatban
külön jogszabályok alapján rendelkeznek.
GARANCIÁLIS IDŐ ALATTI ÉS GARANCIÁLIS
IDŐ UTÁNI SZERVIZELÉS
A termékek javítását végző szakszervizek címe,
ajavítás ügymenetével kapcsolatos információk
awww.madalbal.hu weboldalon találhatóak meg, illet-
ve aszakszervizek felsorolása atermék vásárlásának helyén
is beszerezhető. Tanácsadással a(1)-297-1277 ügyfélszol-
gálati telefonszámon állunk ügyfeleink rendelkezésére.

2928 DEHU
EU megfelelőségi nyilatkozat
A gyártó: Madal Bal a.s. •Bartošova 40/3, 760 01 Zlín •Cégszám: 49433717
cég kijelenti, hogy az alábbi jelölésű és megnevezésű készülék, illetve az ezen alapuló egyéb kivitelek megfelelnek az
Európai Unió vonatkozó előírásainak.
Az általunk jóvá nem hagyott változtatások esetén afenti nyilatkozatunk érvényét veszti.
A jelen nyilatkozat kiadásáért kizárólag agyártó afelelős.
Extol® Light 43281
Dupla LED reflektoros Extol® Light 43281 lámpa, állvánnyal és háromlábú állvánnyal
tervezését és gyártását az alábbi szabványok alapján végeztük:
EN 60598-1:2015; EN 60598-2-5:2015; EN 55015:2013+A1; EN 61547:2009; EN 61000-3-2:2014;
EN 61000-3-3:2013; EN 62321:2008
figyelembe véve az alábbi előírásokat:
2014/35/EU
2014/30/EU
2011/65/EU
2009/125/EK (a Bizottság 1194/2012/EU számú rendelete)
Zlín, 2016. 7. 21.
Martin Šenkýř
Igazgatótanácsi tag
Einleitung
Sehr geehrter Kunde,
wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol® durch den Kauf dieses Produktes geschenkt haben.
Das Produkt wurde Zuverlässigkeits-, Sicherheits- und Qualitätstests unterzogen, die durch Normen und Vorschriften der
Europäischen Gemeinschaft vorgeschrieben werden.
Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden- und Beratungsservice:
www.extol.eu ser[email protected]
Hersteller: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Tschechische Republik
Herausgegeben am: 21.7. 2016
I. Charakteristik -Verwendungszweck
yDie LED-Lampe mit Doppelscheinwerfer Extol® Light 43281 mit einem gemeinsamen Zuleitungskabel ist für die
Montage am tragbaren Ständer mit Griff zum Tragen bestimmt (Abb. 1), den man ebenfalls an einem teleskopischen
Dreibein mit einstellbarer Höhe und beliebigem Drehwinkel um die Drehachse im Bereich °(Abb. 2) installieren
kann. Die Scheinwerfer können unabhängig voneinander auf dem tragbaren Ständer je nach Beleuchtungsbedarf der
jeweiligen Stelle gedreht werden. Jeder Scheinwerfer ist kit einem eigenen Schalter ausgestattet, sodass nur einer von
ihnen oder beide gemeinsam eingesetzt werden können.
Dank der Wasser- und Staubdichtheit kann man sie auch im Außenbereich verwenden (doch der Stromanschluss muss
entsprechend geschützt sein).
Die Scheinwerfer strahlen weißes Tageslicht mit einer Farbtemperatur von 6300 Kaus.
360° 360°
Abb. 1
Min. 70 cm
Max. 120,5 cm
360°
360° 360°
Abb. 2

3130 DEDE
II. Technische Daten
Bestellnummer 43281
Leistungsaufnahme 2 x10 W
Lichtstrom 2 x800 lm
Spannung/Frequenz/Strom 85-240 V/50~60 Hz; 0,16 A
Schutzart (IP)*) IP 65
Abmessungen von einem Scheinwerfer ohne Gri (BxHxT) cm 11,5 x8,6 x9,4
Netzkabellänge (zum Adapterstecker) 293 cm
Tragbarer Ständer mit Gri (BxHxT) cm 42,7 x34 x23,5
Min./Max. Höhe vom Ständer auf dem Dreibein 70 cm/120,5 cm
Drehwinkel vom Ständer auf dem Dreibein 360°
Gewicht des Scheinwerfers ohne Kabel 0,6 kg
Gewicht der beiden Scheinwerfer mit tragbarem Ständer 1,8 kg
Gewicht des ganzen Sets mit Dreibein ohne Kabel 3,4 kg
Betriebstemperatur -35 bis +45°C
Isolierklasse der Lampe I
Tabelle 1
*) Die Schutzart IP65 der Lampe stellt Staubdichtheit, Schutz gegen Regen und Schneeniederschlag sicher.
Zur sicheren Anwendung der Lampe muss die gleiche Schutzart bei dem Anschluss an das Stromnetz gewährleistet sein.
INFORMATIONEN BETREFFS DER ANFORDERUNGEN AN DAS ECODESIGN VON LEDLAMPEN
NACH DER VERORDNUNG DER EUROPÄISCHEN KOMMISSION EG 1194/2012.
Lampenparameter 43281
Energieezienzklasse
der Leuchtquelle
A+
2×10,02 kWh/1000h
Fassung des Stabes ×
Leistungsaufnahme; Versorgungsspannung
und -frequenz
2×10 W
85-240 V/50~60 Hz
~Äquivalenzleistung einer Standardbirne 2× 60 W
Nennlichtstrom 2× 800 lm
Lichtstärke 2× ~120 cd
Nennlebensdauer der Leuchtquelle > 30 000 Std.
Power Factor
Leistungsfaktor der Leuchtquelle ≥ 0,80
Alterungsfaktor der Lichtquelle bei 6000 h ≥ 0,80
Zündzeit 0,1 s
Anlaufzeit bis 60% der vollen Leuchtkraft 0,1 s

3332 DEDE
Farbwiedergabeindex Ra ≥ 65
Farbeindruck
(Farbtemperatur) 6300 K
Farbechtheit x= 0,313
y= 0,337
λ
Wellenlänge 500-600 nm
Lichstromwinkel 120°
Hervorhebende Lichtquelle ×
Dimmbarkeit der Leuchtquelle ×
Anzahl der Schaltzyklen bis zur Störung ≥ 15000×
Zur Anwendung im Außenbereich IP 65
Abmessungen der Leuchtquelle 115 ×86 ×94 mm
Quecksilbergehalt in der Lichtquelle 0,0 mg
Tabelle 2
ENERGIEVERBRAUCHSKENNZEICHNUNG
DER LAMPE
A++
A+
A
B
C
D
E
874/2012
L
E
D
This luminaire
contains built-in
LED lamps.
The lamps cannot be changed
in the luminaire.
Art.-Nr.
43281
1)
2)
Abb. 3
1) Diese Lampe beinhaltet eingebaute LED-
Lichtquellen..
2) Die Lichtquelle in dieser Lampe kann nicht ausge-
tauscht werden.
III. Anschluss und
Installation der Lampe
•HINWEIS
yVor dem Gebrauch lesen Sie die komplette
Bedienungsanleitung und halten Sie diese in der
Nähe des Gerätes, damit sich der Bediener mit
ihr vertraut machen kann. Falls Sie das Produkt
jemandem ausleihen oder verkaufen, legen Sie
stets diese Gebrauchsanleitung bei. Verhindern Sie
die Beschädigung dieser Gebrauchsanleitung. Der
Hersteller trägt keine Verantwortung für Schäden
oder Verletzungen infolge vom Gebrauch des Gerätes
im Widerspruch zu dieser Bedienungsanleitung.
Machen Sie sich vor dem Gebrauch der Lampe mit
allen ihren Bedienelementen und Bestandteilen
vertraut. Kontrollieren Sie vor der Anwendung den
festen Sitz sämtlicher Komponenten und auch ob
irgendein Teil der Lampe, vor allem der Frontschutz
und die Isolierung vom Netzkabel nicht beschädigt ist.
Als Beschädigung wird auch ein morsches Netzkabel
betrachtet. Eine Lampe mit beschädigten Teilen darf
nicht benutzt und muss in einer autorisierten Werkstatt
der Marke Extol® repariert werden.
INSTALLATION DER SCHEINWERFER UND
DES DREIBEINS
yBefestigen und sichern Sie die Scheinwerfer mit Hilfe
der mitgelieferten Schrauben am tragbaren Ständer
mit Griff zum Transportieren nach Abb. 1und richten
Sie sie nach Bedarf aus. Die Scheinwerfer kann man
verwenden, während sie auf dem Ständer befestigt
sind und man kann sie am Griff tragen, oder kann der
jeweilige Ständer am teleskopischen Dreibein installiert
und befestigt werden. Setzen Sie das Dreibein nach
Abb. 2zusammen und sichern Sie alle seine bewegli-
chen Teile mit den entsprechenden Anziehelementen.
Die ausziehbare Stange des Dreibeins kann um die
Mittelachse im Bereich von 360°je nach Bedarf gedreht
werden, siehe Abb. 2.
Die Entfernung der Lichtquelle direkt vom beleuchteten
Objekt sollte mindestens 0,5 mbetragen, siehe Abb.4.
yIm Bedarfsfall können die Scheinwerfer an die Wand
montiert werden. Befestigen Sie den Scheinwerfer 1-3
müber dem Boden. Die Entfernung der Scheinwerfer
direkt vom beleuchteten Objekt sollte mindestens 0,5
mbetragen. Ist der Scheinwerfer in einer Ecke mon-
tiert, muss die Entfernung von der Decke mindestens
20 cm betragen (Abb. 5).
0,5m
Min.
1
m
Max.
3
m
Abb. 4

3534 DEDE
20 cm
Abb. 5
•HINWEIS
ySchützen Sie das Stromversorgungskabel der Lampe
vor mechanischer und thermischer Beschädigung.
Sollte das Kabel beschädigt sein, schalten Sie die
Lampe sofort aus, trennen Sie sie vom Stromnetz
und stellen Sie eine Reparatur in einer autorisierten
Werkstatt der Marke Extol® sicher.
yDie Lampe darf aus Sicherheitsgründen während der
Verwendung nicht abgedeckt werden, die Strömung
der Umluft muss sichergestellt sein. Die Lampe darf
ebenfalls nicht in engen kleinen Räumen mit unzu-
reichendem Raumvolumen und ohne Luftströmung
installiert oder betrieben werden.
yDie Lampe hat eine unaustauschbare Leuchtquelle,
deren Lebensdauer ohne eine mechanische
Beschädigung mehr als 30000 Stunden beträgt und es
daher nicht notwendig ist, den Frontschutz der Lampe
unter normalen Umständen zu demontieren.
ANSCHLUSS AN EINE STROMQUELLE UND
INBETRIEBSETZUNG
•WARNUNG
yDie Lampe wird an das Stromnetz über das
Zuleitungskabel mit einem Standardstecker für
eine 230 V~50 Hz Steckdose angeschlossen.
yDie Lampe kann an eine Spannung im Bereich
angeschlossen werden, der im Kapitel mit tech-
nischen Angaben angeführt ist. Kontrollieren
Sie vor dem Anschluss der Lampe, ob die o. a.
Spannung im Stromnetz vorhanden ist.
yDie Lampe muss an einer Steckdose angeschlo-
ssen sein, deren Kreislauf über einen
Fehlerstromschutzschalter (RCD) mit mit
Ausschaltstrom von 30 mA gesichert ist!
yFalls der Anschluss (das Zuleitungskabel) der Lampe
auf irgendeine Weise im Hinblick zu den spezifischen
Anschlussbedürfnissen modifiziert wird, müssen sämtliche
Modifikationen und der Anschluss von einer Person mit
Elektrikerqualifikation (sog. fachkundige Person) nach den
aktuellen Normen EN 50110-1, IEC 60050-195 und EN 50110-
2 und EN 61140 durchgeführt werden. Der Hersteller kann
im Falle von jeglichen Modifikationen der Stromzuleitung
in die Lampe und ihres Anschlusses selbst keinerlei Haftung
für eine unsachgemäße Ausführung tragen.
•HINWEIS
yDer Anschluss der Lampe an die Stromquelle muss dau-
erhaft vor Eindringen von Wasser, hoher Feuchtigkeit
oder Schneeniederschlägen oder Beschädigungen durch
Wärme und mechanische Einflüsse geschützt sein. Auf
den Anschluss der Lampe an eine Stromquelle bezieht
sich die Schutzklasse IP 65 der Lampe nicht, wenn keine
gleichwertige Schutzklasse gewährleistet ist!
yStellen Sie die Lampe nicht auf brennbare Oberflächen
und benutzen Sie diese nicht in brand- und explosion-
sgefährdeten Bereichen.
yBenutzen Sie stets nur eine Lampe mit unbe-
schädigten Frontschutz, der eine Beschädigung
der LED verhindert und diese vor Feuchtigkeit/
Wasser und Staub schützt. Wird die Lampe oder das
Zuleitungskabel beschädigt, schalten Sie den Strom im
Netz sofort ab, trennen Sie die Lampe vom Netz und
tauschen Sie sie für eine unbeschädigte Lampe aus.
EINSCHALTEN
yJeder Scheinwerfer ist mit einem Schalter zum Ein- und
Ausschalten ausgestattet, sodass entweder beide
Scheinwerfer zusammen oder immer nur einer verwen-
det werden können.
IV. Reinigung,
Instandhaltung, Service
yFalls Sie die Lampe reinigen wollen, trennen Sie sie
vom Stromnetz und lassen sie abkühlen. Benutzen Sie
zum Reinigen der Lampenoberfläche keine schleifen-
den Reinigungsmittel oder organische Lösemittel, denn
diese würden die Oberfläche beschädigen.
yServicemodifikationen oder Installation der Lampe müssen
bei getrennter Stromzufuhr durchgeführt werden.
yWird das eigene Netzkabel beschädigt, trennen Sie die
Lampe sofort vom Stromnetz und lassen Sie das Kabel in
einer autorisierten Werkstatt der Marke Extol® austauschen.
ySollte der Frontschutz der Lampe beschädigt sein, tauschen
Sie diesen für einen neuen ein. Eine Lampe mit beschädi-
gtem Frontschutz darf aus Sicherheitsgründen nicht ver-
wendet werden. Falls der Anwender selbst den Frontschutz
austauscht, kann der Hersteller die Schutzart der Lampe
IP65 mit Schutz gegen das schädliche Eindringen von
Wasser und Staub nicht mehr garantieren, weil er für eine
etwaige unsachgemäße Installation vom Frontschutz durch
den Anwender nicht haftbar gemacht werden kann.
Beim Austausch vom Frontschutz muss die gleiche
Schutzart sichergestellt sein, wie in der ursprünglichen
Ausführung. Es muss die Originaldichtung vom Hersteller
verwendet werden. Beim Austausch vom Glas muss
sich die Dichtung im vollkommen unbeschädigten und
unverkrümmten Zustand sein. Das Glas muss die gleiche
Stärke wie die ursprüngliche Scheibe haben. Werden diese
Anforderungen nicht erfüllt, ist ein ausreichender Schutz
gegen das schädliche Eindringen von Wasser und Staub
nicht mehr gewährleistet und die Lampe darf keinem
Regen, Feuchtigkeit oder anderen Arten von Eindringen von
Wasser und gefährlichen Berührungen ausgesetzt werden.
yZwecks einer Garantiereparatur wenden Sie sich an den
Händler, bei dem Sie das Produkt gekauft haben, der eine
Reparatur in einer autorisierten Servicewerkstatt der Marke
Extol® sicherstellt. Im Falle einer Nachgarantiereparatur
wenden Sie sich direkt an eine autorisierte Servicewerkstatt
der Marke Extol® (die Servicestellen finden Sie auf den
Webseiten am Anfang der Bedienungsanleitung).
V. Typenschildverweis
und Piktogramme
Entspricht den Anforderungen der EU.
0,5 m Der Mindestabstand zwischen
der Lampe und dem beleuchteten
Gegenstand muss 0,5 msein.
Benutzen Sie die Lampe nur mit auf-
gesetztem unbeschädigten Frontdeckel.
Eine Lampe mit beschädigtem
Frontschutz darf nicht benutzt und
muss ausgetauscht werden.
ta...°C Maximale Nenntemperatur der
Umgebung.
Stellen Sie die Lampe nicht in die Nähe
von leicht brennbaren Materialien oder
auf solche Werkstoe. Benutzen Sie die
Lampe nicht in brand- oder explosion-
sgefährdeten Bereichen.
Undimmbare Lichtquelle.
Lesen Sie vor der Benutzung des Gerätes
die Gebrauchsanleitung.
Werfen Sie das unbrauchbare Gerät
nicht in den Hausmüll, sondern über-
geben Sie es an eine umweltgerechte
Entsorgung/Recycling.
Tabelle 3
VI. Abfallentsorgung
yWerfen Sie die Verpackungen in den entsprechenden
Container für sortierten Abfall.
Das Produkt enthält elektronische
Bestandteile, die einen gefährlichen Abfallsto
darstellen. Nach der europäischen Richtlinie
2012/19 EG dürfen elektrische Geräte nicht in
den Hausmüll geworfen werden, sondern sie müssen zu
einer umweltgerechten Entsorgung an festgelegte
Sammelstellen übergeben werden. Informationen über
die Sammelstellen erhalten Sie bei dem Gemeindeamt.

3736 ENDE
EU-Konformitätserklärung
HerstellerMadal Bal a.s. •Bartošova 40/3, 76001 Zlín •Ident.-Nr.: 49433717
erklärt,
dass die nachstehend bezeichneten Anlagen auf Grund ihres Konzeptes und Konstruktion,
sowie die auf den Markt eingeführten Ausführungen,
den einschlägigen Anforderungen der Europäischen Gemeinschaft entsprechen.
Bei den mit uns nicht abgestimmten Veränderungen am Gerät verliert diese Erklärung ihre Gültigkeit.
Diese Erklärung wird auf ausschließliche Verantwortung des Herstellers herausgegeben.
Extol® Light 43281
LED-Lampe mit Doppelscheinwerfer Extol® Light 43281 mit Ständer und Dreibein
wurde in Übereinstimmung mit folgenden Normen:
EN 60598-1:2015; EN 60598-2-5:2015; EN 55015:2013+A1; EN 61547:2009; EN 61000-3-2:2014;
EN 61000-3-3:2013; EN 62321:2008
und harmonisierenden Vorschriften:
2014/35 EU
2014/30 EU
2011/65 EU
2009/125 EC
(Verordnung der EG-Kommission Nr. 1194/2012 für Ecodesign) entworfen und hergestellt.
In Zlín, den 21.7. 2016
Martin Šenkýř
Vorstandsmitglied der Hersteller-AG
Introduction
Dear customer,
Thank you for the confidence you have shown in the Extol® brand by purchasing this product.
This product has been tested for reliability, safety and quality according to the prescribed norms and regulations
of the European Union.
Contact our customer and consulting centre for any questions at:
www.extol.eu ser[email protected]z
Manufacturer: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Czech Republic
Date of issue: 21.7. 2016
I. Description -purpose of use
yDouble LED floodlight Extol® Light 43281 with asingle common power cord is intended for installation on aportable
stand with acarry handle (fig. 1), which can, likewise, be installed on atelescopic tripod with adjustable height and
arbitrary swivel around its 360° turning axis (fig. 2). The floodlights can be swivelled individually on the portable
stand as required for illuminating aspecific area. Each floodlight is equipped with an independent power switch, so
one can use either just asingle floodlight or both at the same time.
As they are both waterproof and dust-proof, they can be used outdoors (however, the power connection must be
protected).
The oodlights provide white daylight with acolour temperature of 6300 K.
360° 360°
Fig. 1
Min. 70 cm
Max. 120,5 cm
360°
360° 360°
Fig. 2

3938 ENEN
II. Technical specications
Order number 43281
Power input 2 x10 W
Luminous ux 2 x800 lm
Input voltage/frequency/current 85-240 V/50~60 Hz; 0.16 A
Protection (IP) *) IP 65
Dimensions of asingle oodlight without handle (WxHxD) cm 11.5 x8.6 x9.4
Length of the power cord (to multi-socket adapter) 293 cm
Portable stand with handle (WxHxD) cm 42.7 x34 x23.5
Min./Max. stand height on tripod 70 cm /120.5 cm
Swivel angle of stand on tripod 360°
Weight of oodlights without cable 0.6 kg
Weight of both oodlights with portable stand 1.8 kg
Weight of the complete set with tripod without cable 3.4 kg
Operating temperature -35 to +45°C
Insulation class of the oodlight I
Table 1
*) The IP65 protection marking on the floodlights provides dust resistance, protection against rain and snow.
For the safe operation of the floodlight, it is essential to provide for the same level of protection for the floodlight‘s
connection to the power source.
INFORMATION REGARDING LED FLOODLIGHT ECODESIGN
ACCORDING TO EUROPEAN COMMISSION DIRECTIVE EU 1194/2012.
Floodlight parameters 43281
Power eciency class
of the light source
A+
2×10.02 kWh/1000h
Light bulb socket ×
Power input, power voltage and frequency 2×10 W
85-240 V/50~60 Hz
~Equivalent to power draw of standard light
bulb 2× 60 W
Rated luminous ux: 2× 800 lm
Luminosity 2× ~120 cd
Rated lifespan of the light source > 30 000 hours
Power Factor
Power factor of the light source ≥ 0.80
Ageing factor of the light source at 6000 h ≥ 0.80
Start-up time 0.1 s
Warm up time for 60% of full luminous ux 0.1 s
Colour rendering Ra ≥ 65
Colour chromaticity
(colour temperature) 6300 K
Colour retention x= 0.313
y= 0.337
λ
Wave length 500-600 nm
Angle of light emission into space 120°
Highlighting light source ×
