Inhaltsübersicht
1. Verwendung Seite 3
2. Sicherheitshinweise Seite 4-5
3. Auspacken/Verpackung Seite 5
4. Montageanweisungen Seite 6-14
5. Betrieb Seite 15
6. Montageanweisungen & Mindestabstände Seite 15-17
7. Abmessungen Seite 18
8. Reinigung/Wartung Seite 19
9. Fehlerzustandserkennung Seite 19
10. Technische Daten Seite 20
11. Konformitätserklärung Seite 21
12. Garantie & Gewährleistung Seite 21
13. Ersatzteile Seite 22
14. Außerbetriebnahme/Entsorgung Seite 23
Hersteller: S.E. System Electronic GmbH
Eberloh 5
83128 Halng Germany
Diese Montage - und Bedienungsanleitung umfasst folgende Produkte:
300E-600BK 300E-1800BK 300E-2400BK 300E-3200BK
300E-600WT 300E-1800WT 300E-2400WT 300E-3200WT
Montagehalter MH WH45 DAHV 50 / 30 DAH 30 / 50
ASK DAHDOP DAHDB
Bitte beachten Sie auch die Bedienungsanleitungen zu optional erhältlichem Zubehör (siehe 4.5).

ETREME
X
INE
DE
Stand 07/2014
- 3 -
1. Verwendung
Vielen Dank, dass Sie sich für den Kauf des HEAT ZONE entschieden haben.
Sie haben damit eines der fortschrittlichsten Heizsysteme für den Innen- oder den überdachten
Außenbereich erworben. Der sogenannte Dunkelheizstrahler auf Infrarotbasis zeichnet sich
durch eine fokussierte Wärmeverteilung aus, die die Wärme dorthin transportiert, wo sie benö-
tigt wird. Es wird keine Energie für ungenutzte Flächen verschwendet, wenn der Strahler richtig
montiert ist. Hierzu soll Ihnen die folgende Anleitung dienen.
Der neue Heizstrahler mit seiner Keramikoberäche ist ein hochintensiver Strahlungsheizer, der
im privaten oder gewerblichen Umfeld für den Innen- oder den überdachten Außenbereich
konzipiert wurde und nicht für andere Zwecke genutzt werden darf. Er dient dazu, auf Terrassen,
in Pavillons, Raucherzonen, Wintergärten oder Wellnessbereichen an kühleren Tagen eine ange-
nehme Körperwärme zu erzeugen, ohne in hohem Maße das gesamte Umfeld zu erwärmen. Der
Strahlungsheizer ermöglicht es, die Strahlungswärme bis zu einer Entfernung von etwa 3 Metern
zu transportieren. Das Gerät lässt sich mittels verschiedener Halterungen zielgerichtet auf eine
bestimmte Fläche ausrichten.
1.Vor der Installation lesen Sie bitte die Bedienungsanleitung sorgfältig durch. Diese Bedie-
nungsanleitung ist als Teil des Produktes zu betrachten. Installieren Sie das Gerät erst, wenn Sie
die Bedienungsanleitung gelesen und verstanden haben. Bei Unklarheiten kontaktieren Sie den
Verkäufer oder Hersteller.
2.Bewahren Sie die Anleitung während des gesamten Lebenszyklus des Produktes auf, um
später darin nachschlagen zu können. Geben Sie die Bedienungsanleitung auch an die Nachfol-
gebesitzer des Gerätes weiter. Stellen Sie sicher, dass gegebenenfalls erhaltene Ergänzungen in
die Bedienungsanleitung eingefügt werden.
3.Bevor Sie mit der Montage beginnen, müssen Sie sich versichern, dass die Betriebsspan-
nung derjenigen entspricht, die auf dem Typenschild des Heizstrahlers oder dem der Zubehör-
teile angegeben ist.
4.Diese Bedienungsanleitung ist ausschließlich für die oben angegebenen Serienprodukte
bestimmt. Bei Sonderversionen sind Abweichungen bezüglich der technischen Daten, der Mon-
tage oder der Abmessungen möglich.

ETREME
X
INE
- 4 -
2. Sicherheitshinweise
Die ortsüblichen Bau- und Brandschutz-Vorschriften sind unbedingt einzuhalten.
WARNUNG: Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur
ausgerüstet. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, deren Bewohner diese
nicht selbstständig verlassen können, es sei denn, eine ständige Überwachung der Räume ist
gewährleistet.
1.Der Heizstrahler muss mit einem allpoligen„EIN/AUS“-Schalter ausgestattet werden (nicht
im Lieferumfang enthalten). Man kann den Heizstrahler ebenfalls mittels eines Funkempfän-
gers und einer Funksteuerung (FBM) bedienen, welche optional als Zubehör erhältlich sind.
Der Anschluss an einen Fehlerstromschutzschalter ist notwendig (wird ebenfalls nicht von uns
geliefert).
2.Das Gerät ist mit einem reversiblen Überhitzungsschutz ausgestattet. Wird der Überhit-
zungsschutz ausgelöst, so schaltet er nach einer gewissen Abkühlzeit das Gerät automatisch
wieder ein.
3.Das Gerät darf grundsätzlich nur mit einer zugelassenen Trennvorrichtung betrieben wer-
den. Der Strahler ist standardmäßig mit einem separaten oenen Kabel ohne Stecker für den
elektrischen Anschluss ausgestattet. Ein Anschlusskabel mit Schutzkontaktstecker (Schuko) ist
separat als Zubehör erhältlich.
4.Das Gerät muss fest montiert und von einer Elektrofachkraft an die Hauptstromversorgung
nach den gültigen Standards und Regeln für Elektroverkabelungen des Elektrohandwerks im
jeweiligen Installationsland angeschlossen werden.
5.Der Strahler darf nicht direkt unterhalb einer Steckdose angebracht werden. Von den
Längsseiten sollte ein Sicherheitsabstand von mindestens 10 cm zur nächsten Stromquelle
gewährleistet sein.
6.Nach VDE 0100, Teil 701 darf der Heizstrahler nur im Bereich 3 in Installationsräumen mit ho-
her Feuchtigkeit (Bad, Spa, Pool etc.) montiert werden. Wenn der Heizstrahler in einem solchen
Umfeld mit hoher Feuchtigkeit montiert wird, müssen die Schalter oder die anderen Bedienge-
räte so angebracht werden, dass sie nicht von Personen, die sich im direkten Kontakt mit Wasser
benden, berührt werden können.
7.Sobald das Gerät mit einer Stromquelle verbunden oder durch einen„ON/OFF“-Schalter
oder eine andere Bedienungsmöglichkeit angeschaltet wurde, dauert es ca. 10 Minuten, bis der
Heizstrahler die optimale Betriebstemperatur erreicht hat.
8.Die Frontseite des Heizstrahlers kann unter Idealbedingungen je nach Raumsituation und
Umgebungseinüssen eine Temperatur von bis zu 360°C erreichen. Berühren Sie keinen Teil des
Heizgeräts während des Betriebs bzw. bis 60 Minuten nach Ausschalten!

ETREME
X
INE
DE
Stand 07/2014
- 5 -
9.Seien Sie vorsichtig bei der Bedienung des Geräts. Dieses Gerät soll nicht von Kindern, von
Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder von
Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt werden,
es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
haben von ihr Anweisungen erhalten, wie das Gerät zu bedienen/benutzen ist.
10.Achten Sie darauf, dass weder Kabel noch Möbel, brennbare Materialien oder andere
Gegenstände mit der Oberäche des Strahlungsheizers in Kontakt kommen und decken Sie
das Gerät niemals ab. Das Gerät darf unter keinen Umständen mit Isolierstoen oder ähnlichen
Materialien abgedeckt werden.
11.Das Gerät darf nie unbeaufsichtigt betrieben werden. Kinder, die sich in der Nähe des
Geräts benden, sollten stets beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
12.Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Her-
steller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
13.Wenn das Gerät oder Zubehörteile einen Defekt, Risse, Bruchstellen oder andere Beschä-
digungen aufweisen, darf das Gerät nicht mehr betrieben werden und muss zur Reparatur von
der elektrischen Leitung/Energieversorgung fachgerecht abgeklemmt, an den Hersteller zurück-
geschickt oder entsorgt werden. Das Gerät ist gegen erneutes Wiederanschließen entsprechend
zu kennzeichnen.
14.Beachten Sie, dass sich je nach der derzeit vorhandenen Netzspannung die tatsächliche
sowie aufgrund von Umgebungseinüssen auch die abgegebene Leistung des Gerätes ändert.
15.Achten Sie unbedingt darauf, das Gerät nach dem Benutzen stets wieder auszuschalten.
3. Auspacken/Verpackung
Packen Sie das Gerät und die Zubehörteile vorsichtig aus, verwenden Sie keine spitzen Gegen-
stände, die das Gerät beschädigen könnten, um die Verpackung zu önen.
Dieses Produkt wurde umweltschonend verpackt. Alle direkt oder über den Handel in Verkehr
gebrachten Heizstrahler-Verpackungen sind nach §6 der Verpackungsverordnung zertiziert.
Somit können alle Heizstrahler-Verpackungen umweltgerecht im Sammelbehälter für Verpa-
ckungsmaterialien entsorgt werden. Dabei sind die jeweiligen örtlichen Vorschriften zu beach-
ten. Nähere Informationen erhalten Sie gerne auf Anfrage.

ETREME
X
INE
- 6 -
4. Montageanweisungen
In den Abbildungen auf den folgenden Seiten werden die unterschiedlichen Montagemöglich-
keiten des Heizstrahlers gezeigt.
Achten Sie darauf, dass der Heizstrahler sicher und fest mit der Montageoberäche verbunden
ist. Die montierten Befestigungselemente müssen eine Zug- und Scherfestigkeit von mindes-
tens dem dreifachen Gewicht des zu montierenden Heizstrahlers inklusive der Zubehörteile
aufweisen. Verwenden Sie zur Befestigung die entsprechend notwendigen Schrauben und
Dübel (nicht im Lieferumfang enthalten).
Der Heizstrahler darf auf keinen Fall und unter keinen Umständen senkrecht montiert werden.
Die folgende Auistung stellt einen Auszug aus den serienmäßig lieferbaren Zubehör- und An-
bauteilen dar. Da auch Sonderversionen verfügbar sind, ist in diesen Fällen bei Bedarf eine ent-
sprechende Montage- und Bedienungsanleitung beim Verkäufer oder Hersteller anzufordern.
Zur Vereinfachung ist in der Montagebeschreibung immer nur eine Montagehalterung darge-
stellt. Bitte beachten Sie, dass Sie stets zwei Montagehalterungen benötigen, um Ihr Gerät sicher
zu befestigen. Achten Sie immer darauf, dass beide Montagehalterungen exakt in Reihe hinter-
einander montiert und dabei die Sicherungsclips auf jeden Fall entgegengesetzt ausgerichtet
werden und nach außen zeigen müssen. Beachten Sie hierzu die Mindestmontagemaße des
Gerätes (Maß E) unter Punkt 7 Abmessungen.
Weitere Informationen und Montagemöglichkeiten nden Sie auch auf www.extremeline.de
4.1 HEIZSTRAHLER – Montagemöglichkeit 1

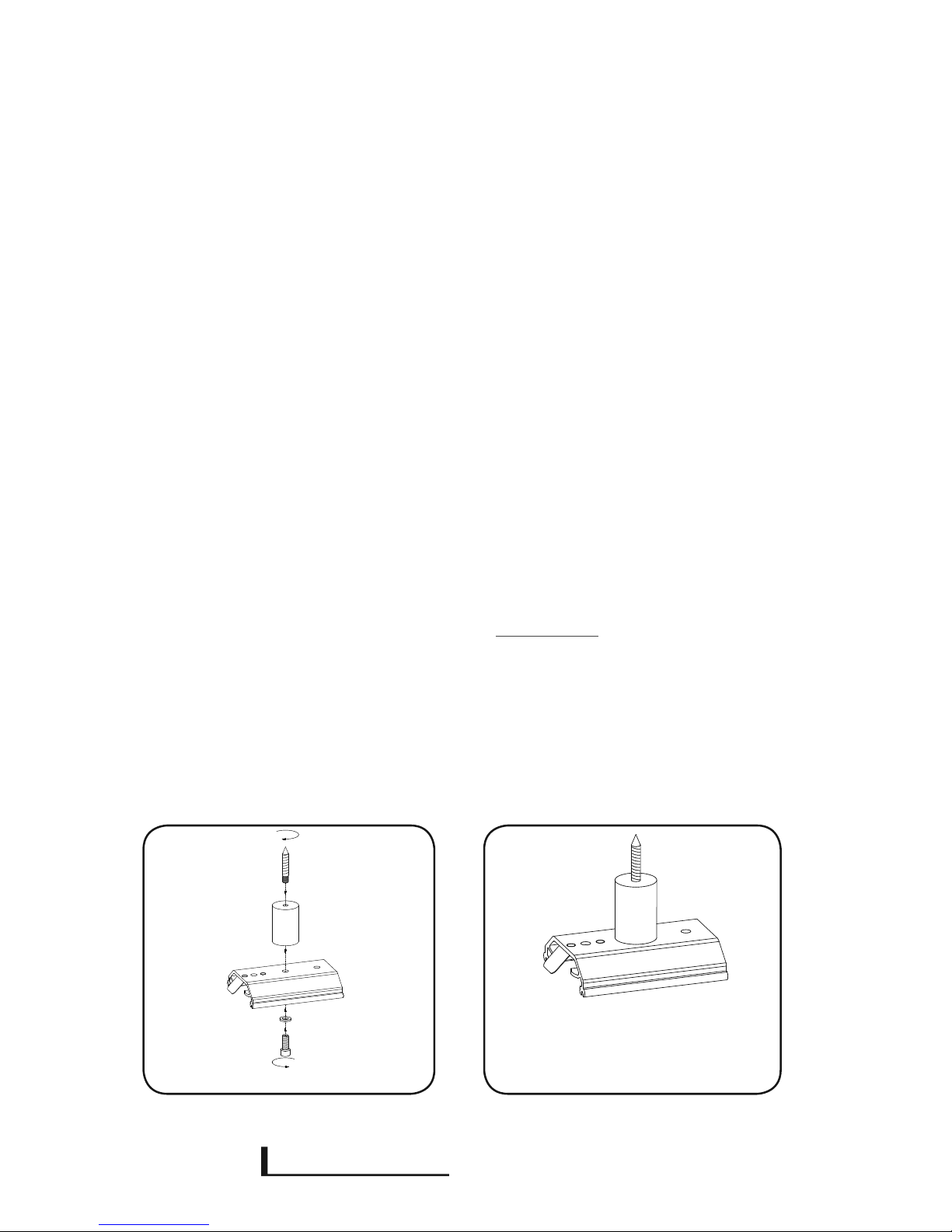

Das linke Bild zeigt den Montagehalter MH in der Montagereihenfolge. Das rechte Bild zeigt den
montierten Montagehalter MH.
Montagereihenfolge beachten
2x
St ckliste
2 x Montagehalter MH
2 x Distanzstück DAHS4
2 x Stockschrauben
2 x Beilagscheibe M6
2 x Imbusschraube M6

ETREME
X
INE
DE
Stand 07/2014
- 7 -

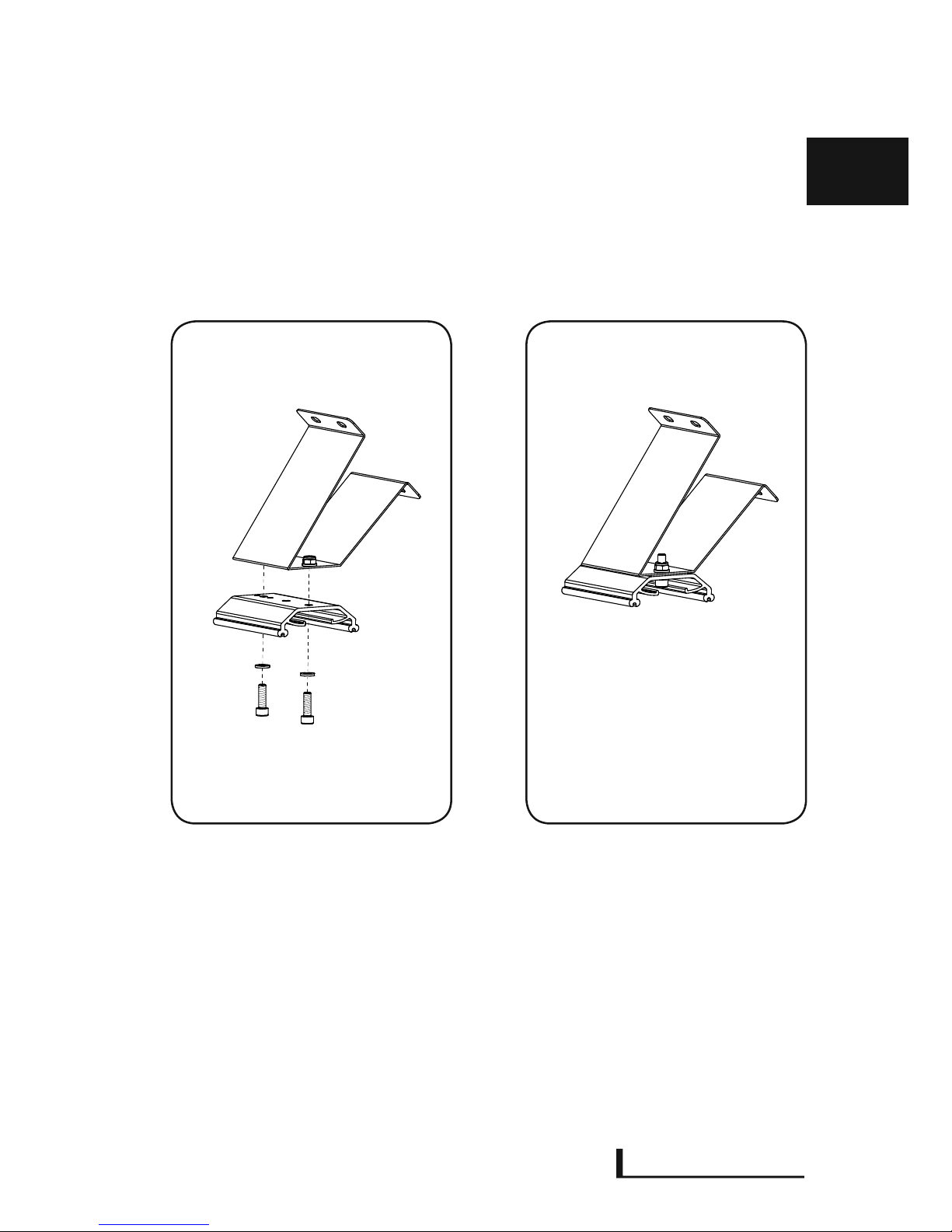

4.2 HEIZSTRAHLER – Montagemöglichkeit 2

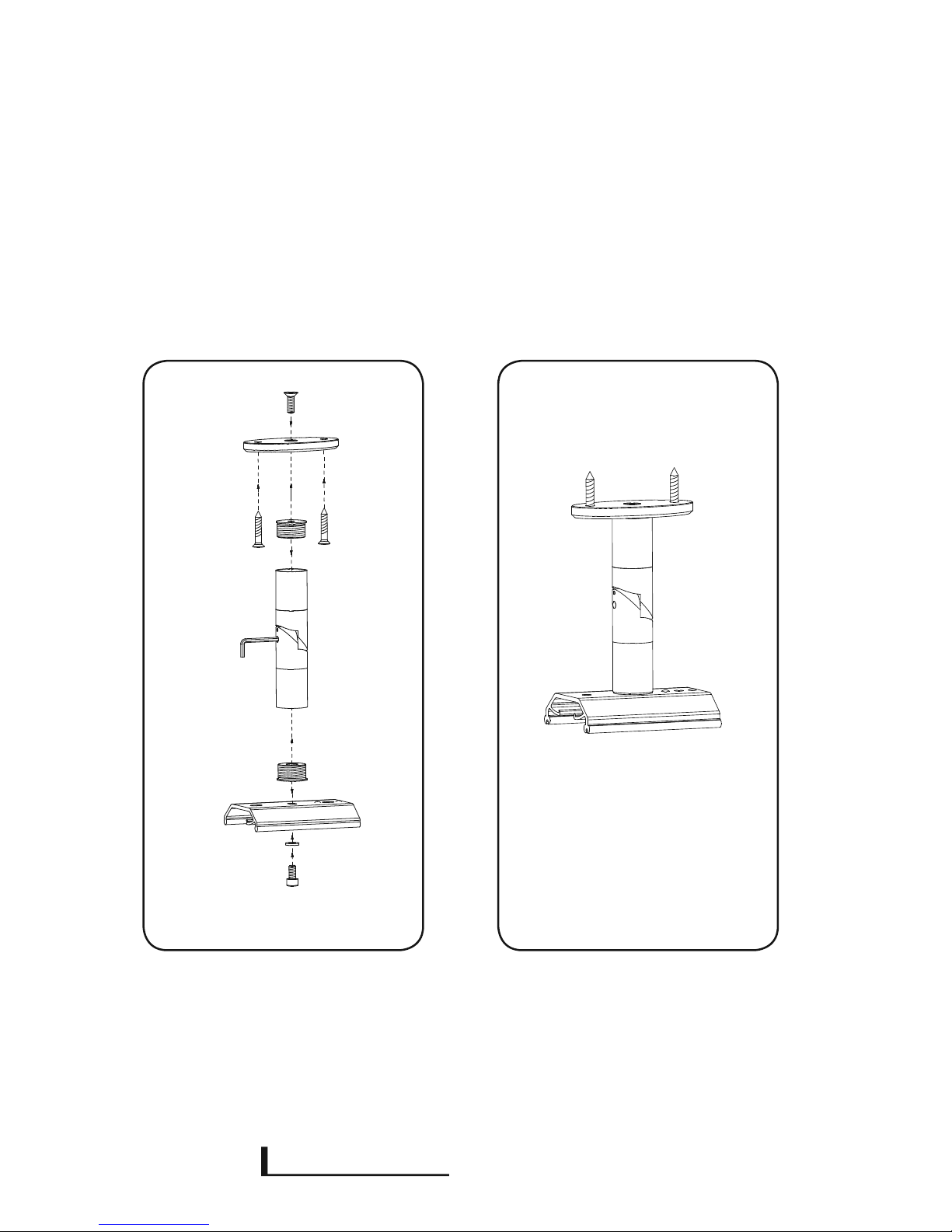

Das linke Bild zeigt den Montagehalter MH mit WH45 in der Montagereihenfolge. Das rechte Bild
zeigt den montierten Montagehalter MH mit WH45.
Montagereihenfolge beachten
St ckliste
2 x Montagehalter
4 x Schrauben M6
2x Unterlegscheiben M6
4 x Muttern M6
2x

ETREME
X
INE
2x
- 8 -
4.3 HEIZSTRAHLER – Montagemöglichkeit 3
Das linke Bild zeigt den Montagehalter MH mit GMS und DB in der Montagereihenfolge. Das
rechte Bild zeigt den montierten Montagehalter MH. Stellen Sie den Winkel mit Hilfe eines
Imbusschlüssels ein und ziehen Sie die Imbusschraube wieder fest. Richten Sie die Haltevorrich-
tung entsprechend Ihrem Heizstrahler aus.
St ckliste
2x Montagehalter
2x Gelenk DAHGMSH
4x Gewindeelement
2x Imbusschrauben M6
2x Unterlegscheiben M6
2x Senkschrauben M6
Montagereihenfolge beachten

ETREME
X
INE
DE
Stand 07/2014
2x
- 9 -
4.4 HEIZSTRAHLER – Montagemöglichkeit 4
Das linke Bild zeigt den Montagehalter MH mit GMS und DAH 30/50 in der Montagereihenfolge.
Das rechte Bild zeigt den montierten Montagehalter MH. Stellen Sie den Winkel mit Hilfe eines
Imbusschlüssels ein und ziehen Sie die Imbusschraube wieder fest. Richten Sie die Haltevorrich-
tung entsprechend Ihrem Heizstrahler aus.
St ckliste
2 x Montagehalter MH
4 x Gewindeelement
2 x Gelenk DAHGMSH
2 x Befestigung DB
2 x Beilagscheibe M6
2 x Senkschraube M6
2 x Imbusschraube M6
Montagereihenfolge beachten

ETREME
X
INE
2x
- 10 -

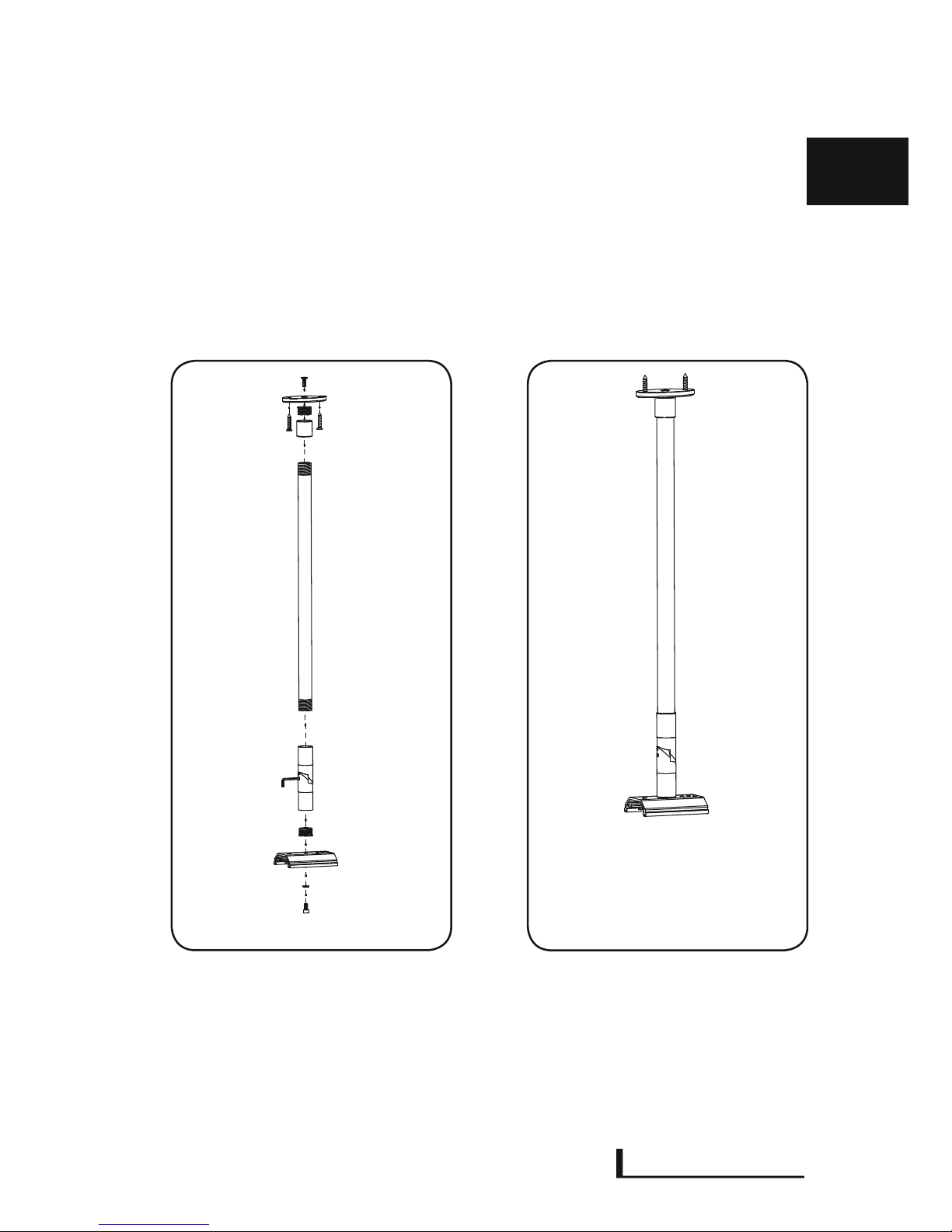

4.5 HEIZSTRAHLER – Montagemöglichkeit 5
Das linke Bild zeigt den Montagehalter MH mit DAH30/50 und Befestignung DAHDB in der Mon-
tagereihenfolge. Das rechte Bild zeigt den montierten Montagehalter. Richten Sie die Haltevor-
richtung entsprechend Ihrem Heizstrahler aus.
St ckliste
2x Montagehalter MH
4x Gewindeelement
2x DAH30 / 50
4x DAH3
2x Befestigung DAHDB
2x Beilagscheibe M6
2x Senkschraube M6
2x Imbusschraube M6
Montagereihenfolge beachten

ETREME
X
INE
DE
Stand 07/2014
- 11 -

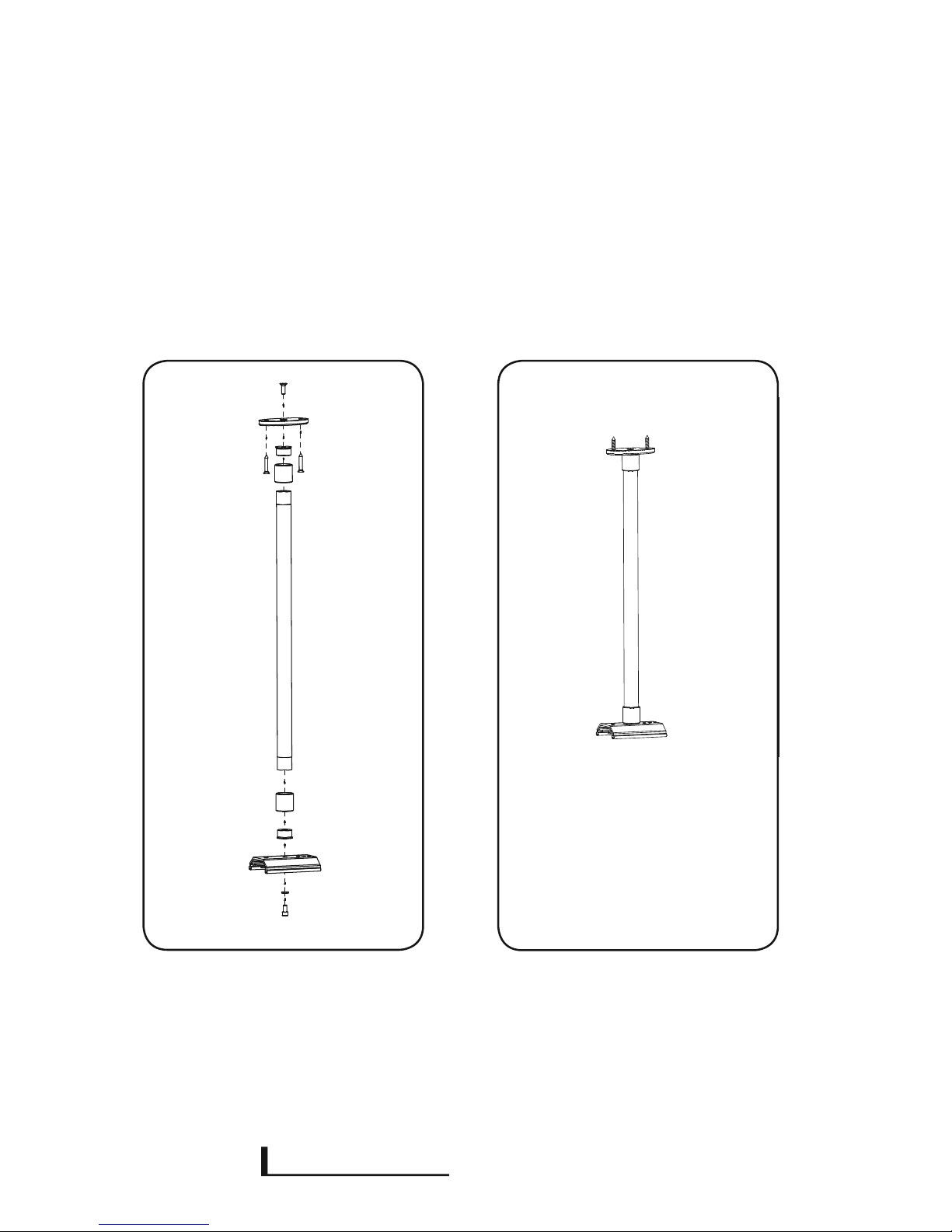

4.6 HEIZSTRAHLER – Montagemöglichkeit 6
Die Bild zeigt eine verstellbare Seileinrichtung zum abhängen des Heizstrahlers in der Mon-
tagereihenfolge. Die Seilabhängung kann mittels DAHDB oder DAHS4 montiert werden. Die
Heizstrahler können maximal um 1,5m abgehängt werden. Das Seilsystem ist durch einen
mechanismus individuell verstellbar.
St ckliste
2 Paar Seilsystem
Montagereihenfolge beachten
4x
4x

ETREME
X
INE
- 12 -

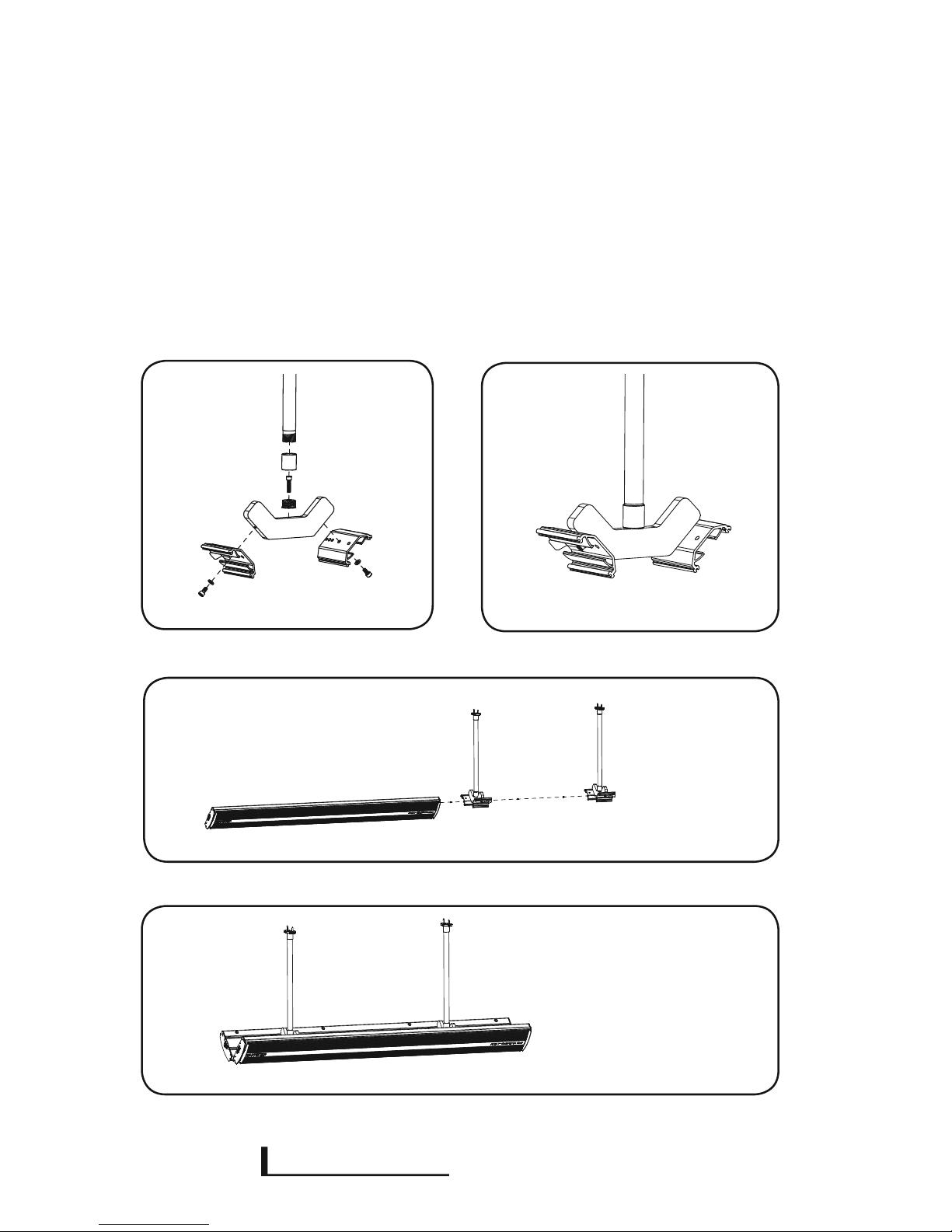

4.7 HEIZSTRAHLER – Montagemöglichkeit 7
Das Bild 1 zeigt den DAHDOP mit Montagehalter MH und Gewindeelement zum Abhängen
des Heizstrahlers in der Montagereihenfolge. Die Doppelabhängung kann mittels DAHDB oder
DAH30/50 montiert werden. Beachten Sie hierzu den Punkt 4.5. Das Bild 2 zeigt den
montierten Montagehalter mit DAHDOP, DAH30/50 und DB.
St ckliste
4 x Montagehalter MH
4 x Gewindeelement
4 x DAH3
4 x Beilagscheibe M6
2 x Senkschraube M6
4 x Imbusschraube M6
3.
1. 2.
4.
Montagereihenfolge beachten
2x

ETREME
X
INE
DE
Stand 07/2014
- 13 -
4.8 HEIZSTRAHLER – Grundsätzliche Montage
Befestigungsmaterialien wie Schrauben für die Deckenmontage
sind nicht im Lieferumfang enthalten.
2x 1x
1.
2.
3.
4.
St ckliste
2x Montagehalter
4x Scheibe M6
2x Stockschrauben

ETREME
X
INE
- 14 -
4.9 HEIZSTRAHLER – Einbaugeräte und Zubehör
(optional erhältlich)
Bitte beachten Sie hierzu die separat erhältlichen Bedienungsanleitungen.
Weitere Zubehörteile nden Sie auf www.extremeline.de
* Der Heizstrahler wird regulär mit oenem Kabel ohne Stecker ausgeliefert. Der Anschluss und die entsprechenden notwen-
digen Prüfungen für ortsfeste Geräte müssen zwingend von einer Elektrofachkraft durchgeführt und dokumentiert werden.
Beachten Sie hier auf jeden Fall die jeweils gültigen Normen, z.B. VDE etc.
Als Zubehör ist das Anschlusskabel ASK mit Schukostecker und Anschlusssteckverbinder,
schwarz mit Rastnase, (16 A/250 V AC 3 x 1,5 mm², Länge ca. 150 cm) erhältlich – ausschließlich
für den europäischen Markt verwendbar.
Funkempfänger Modul
FBM
Anschlusselement
ESM
Wandfernbedienung
FBWS
Handfernbedienung
FBHS
Anschlusskabel
ASK*

ETREME
X
INE
DE
Stand 07/2014
- 15 -
5. Betrieb
Nach erfolgreicher Installation/Montage können Sie das Gerät in Betrieb nehmen.
Der Heizstrahler besitzt eine LED, die in der Abdeckung des Anschlusssteckers integriert ist.
Sobald der Heizstrahler mit Strom versorgt wird, leuchtet diese LED auf und signalisiert, dass das
Gerät sich im Betriebsmodus bendet.
In Verbindung mit Zubehörteilen kann es vorkommen, dass diese LED nicht aueuchtet, obwohl
das Zubehörteil mit Spannung/Strom versorgt wird. Beachten Sie hier auf jeden Fall jeweils die
den Zubehörteilen beiliegende Bedienungsanleitungen.
Obwohl Spannung am Heizstrahler anliegt, kann es vorkommen, dass die LED ebenfalls nicht
leuchtet, wenn der Übertemperaturschutz automatisch aktiviert wurde(siehe 9 Fehlerzustand-
serkennung).
Vergessen Sie nicht, Ihren Heizstrahler wieder auszuschalten!
6. Montageanweisungen & Mindestabstände
Die nachfolgende Montageanordnung ermöglicht, dass der Heizstrahler eektiv arbeitet. Sie
weist alle Mindestabstände aus, die unabhängig von der Montageumgebung auf jeden Fall
eingehalten werden müssen.
1.Der Heizstrahler muss mit einem allpoligen„EIN/AUS“-Schalter ausgestattet werden (nicht
im Lieferumfang enthalten).
2.Der Heizstrahler kann je nach Montageanordnung unter optimalen Bedingungen eine
Oberächentemperatur von bis zu 360°C erreichen. Wind, Luftfeuchtigkeit, Umgebungstempe-
ratur sowie die Montageanordnung an sich beeinussen die Oberächentemperatur maßgeb-
lich.
3.Montieren Sie das Gerät möglichst so, dass es vor Wind und Wettereinüssen gut geschützt
ist. Durch Wind kühlt die Geräteoberäche stark ab, was die empfundene Körperwärme maß-
geblich beeinusst.
4.Montieren Sie das Gerät ausschließlich in Innen- oder überdachten Außenbereichen.
5.Der Heizstrahler darf auf keinen Fall und unter keinen Umständen senkrecht montiert
werden.

ETREME
X
INE
- 16 -
6.Der Heizstrahler muss einen seitlichen Mindestabstand von 30 cm zu jeder angrenzenden
Wand aufweisen, die Vorderseite muss mindestens 80 cm zu jeder Oberäche und und die
Rückseite muss mindestens 6 cm von der Montageoberäche entfernt sein. Gegebenenfalls sind
hier gemäß der örtlichen Brandschutzvorschriften entsprechende weitere Schutzmaßnahmen
zu treen.
7.Oberhalb des Heizstrahlers darf keine Steckdose angebracht sein, zusätzlich muss der Heiz-
strahler mindestens einen seitlichen Abstand von 10 cm zu jeder Steckdose aufweisen.
8.Alle Leitungen müssen so verlegt werden, dass sie zu keiner Zeit mit dem Heizstrahler in
Berührung kommen können.
9.Empfohlene Einsatztemperatur: Um Ihren Heizstrahler eektiv zu betreiben und im Sinne
der allgemeinen Energieeinsparung, achten Sie darauf, diesen nur bei einer Umgebungstempe-
ratur von 10 °C bis 20 °C einzuschalten.
10.Bitte beachten Sie die nachfolgende Abbildung. Die Graken zeigen die Decken- sowie
die Wand- montage des Heizstrahlers inklusive aller einzuhaltenden Mindestabstände. Die
vorgeschriebene Mindestmontagehöhe des Heizstrahlers beträgt 210 cm.
11.Die montierten Geräte müssen einen Abstand von mindestens 80 cm an der längeren
Seite zueinander haben. Werden die Geräte so montiert, dass die Heizächen zueinander ausge-
richtet sind, müssen diese einen Abstand von mindestens 300 cm voneinander haben.

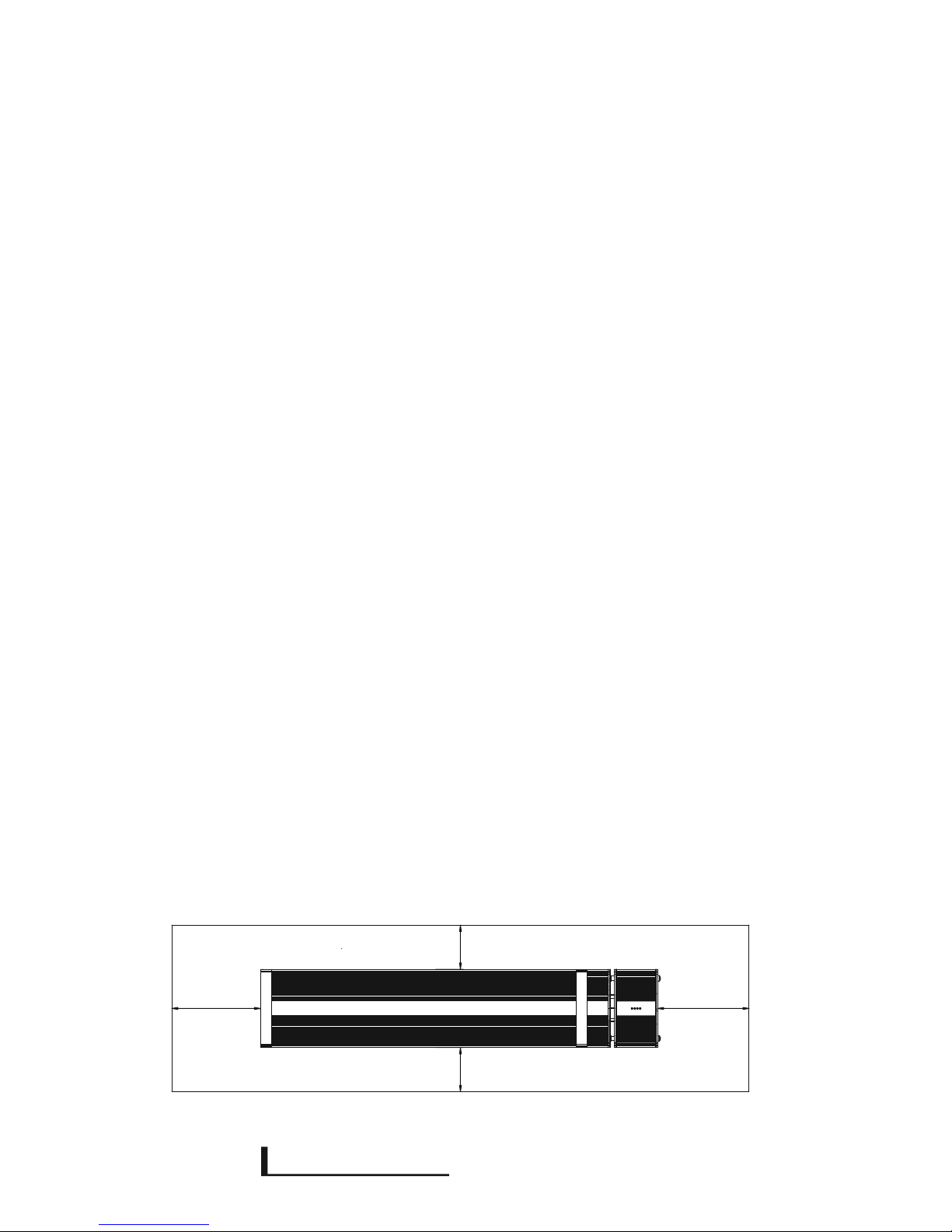

6.1 Mindestabstände
Die angegebenen Maße sind Mindestwerte und können von den örtlichen Bau- und Brandvor-
schriften abweichen. Letztere sind in jedem Fall zu beachten und einzuhalten.
Die dargestellten Montageächen müssen mindestens der Brandschutzklasse A2 entsprechen.
Bitte beachten Sie: Der Heizstrahler erfüllt bei der Deckenmontage die IP-Schutzklasse 4 (IP-X4),
bei der Wandmontage die IP-Schutzklasse 0 (IP-X0).
B
B
A A

ETREME
X
INE
DE
- 17 -
Stand 07/2014
Abstand Wand zu Heizstrahler
Der Abstand X muss mindestens der Länge der
Abhängung zzgl. 80 cm betragen.
Im Schwenkbereich dürfen sich keine brennbaren
Gegenstände benden.
Der Heizstrahler ist als senkrecht hängendes
System bestimmt und darf nicht mittels ander-
weitiger Hilfsmittel seine bestimmungsgemäße
Position durch seine Schwerkraft verlassen.
Der Heizstrahler mit dem Seilsystem darf nicht an
beweglichen Teilen montiert werden. Genauso ist
es zu unterbinden, das es zu einem aufschwingen
des Gerätes kommen kann.
A > 30 cm zur Wand
> 80 cm zu weiterem Hs
C > 6 cm F > 20 cm
B > 30 cm zur Wand
> 300 cm zu weiterem Hs
D > 210 cm
6.2 Sonderbedingungen Seilabhängung
F
x
B
D
B
C
C
AA

ETREME
X
INE
- 18 -

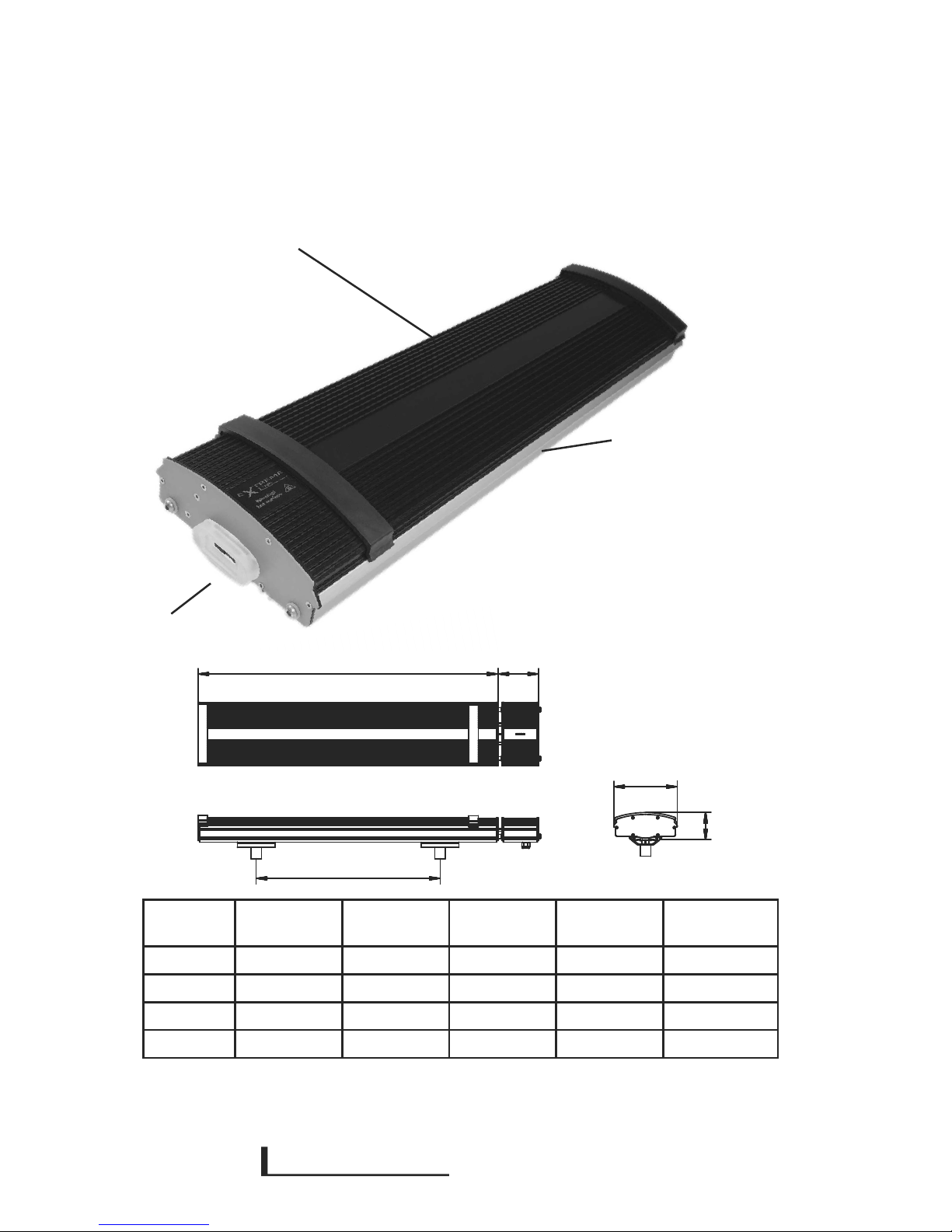

7. Abmessungen
Heizäche
elektr. Anschluss, LED
Rückseite/Montageseite
A HEIZSTRAHLER Länge
B Anbaugeräte Länge
C HEIZSTRAHLER Breite
D HEIZSTRAHLER Höhe
E Mindestabstand der
Montagehalter aus
Punkt 4.1 bis 4.8
T y p e /
Maße
A B C D E
600 623 mm 108 mm 169 mm 61,5 mm 200 mm
1800 1023 mm 108 mm 169 mm 61,5 mm 700 mm
2400 1523 mm 108 mm 169 mm 61,5 mm 1200 mm
3200 2023 mm 108 mm 169 mm 61,5 mm 1700 mm
Alle Maße sind ungefähre Angaben.
A B
E
C
D

ETREME
X
INE
DE
Stand 07/2014
- 19 -
8. Reinigung und Wartung
Es ist wichtig, dass der Heizstrahler, sofern er im überdachten Außenbereich angebracht wurde,
regelmäßig gereinigt wird, um eine möglichst langlebige und eziente Funktionsweise zu
gewährleisten.
Die Aluminiumbauweise des Heizstrahler in Verbindung mit der Keramik- oder der eloxierten
Oberäche schützt den Heizstrahler sogar in Küstennähe.
Um eine optimale Wärmeleistung zu erzielen, muss die Oberächen des Strahlers regelmäßig
mit einem feuchten Tuch gereinigt werden. Hierbei ist es besonders wichtig, dass der Strahler
nicht eingeschaltet ist und mindestens 60 Minuten vor dessen Reinigung ausgeschaltet wurde.
Es besteht sonst erhöhte Verletzungs- und Verbrennungsgefahr!
Gewährleisten Sie bei der Reinigung stets, dass am Heizstrahler, an der Steuerung oder am
Anbaugerät keine Spannung/kein Strom anliegt, die Geräte ausgesteckt und während der Reini-
gung gegen Wiedereinschalten gesichert sind.
Vorsicht!
Benutzen Sie keinen Hochdruckreiniger oder Ähnliches, um den Heizstrahler zu reinigen. Be-
nutzen Sie darüber hinaus keine scharfen Gegenstände und Reinigungsmittel. Stellen Sie sicher,
dass keine Reinigungsrückstände auf dem Gerät verbleiben.
9. Fehlerzustandserkennung
Fehlerbeschreibung Ursache Behebung
Der Heizstrahler wird nicht heiß. - falsche Spannung
- keine Spannung
- das Gerät ist defekt
- Netzspannung
überprüfen
- evtl. Gerät einschicken
Der Heizstrahler riecht verbrannt. - bei erst Innbetriebnahme
- das Gerät ist Defekt
- Gerät auf Verunreinigungen Prüfen
- evtl. Gerät einschicken
Am Heizstrahler leuchtet die LED
nicht, obwohl er eingeschaltet
ist.
- Übertemperaturschutz hat sich
eingeschaltet
- das Gerät ist defekt
- Gerät ausstecken und abkühlen lassen
- evtl. Gerät einschicken
Der Heizstrahler löst den Fehler-
strom-Schutzschalter oder die
Sicherung aus.
- Gerät wurde nass
- das Gerät ist defekt
- Gerät nicht mehr in
Betrieb nehmen
- evtl. Gerät einschicken
Der Heizstrahler wird nicht warm
genug.
- falsche oder ungünstige Montage-
anordnung
- Umgebungstemperatur zu niedrig
- Umwelteinüsse, Temperatur,
Wind, Schnee
- zu niedrige Spannung
- Montageanordnung überprüfen

ETREME
X
INE
- 20 -
10. Technische Daten
Betriebsspannung 220-240 V / 50 Hz
Temperatur der Heizäche bis zu 360° C
Temperatur des Gehäuses bis zu 110° C
Aufheizzeit ca. 10 min
Schutzklasse bei der Deckenmontage IPX4
bei der Wandmontage IPX0
Betriebsumgebungs-
temperaturen
-5°C bis +23°C
rF 70% nicht betauend
Lagertemperatur -20 bis +65 °C
Anschluss 3 x 1,5 mm² oenes Plugin-Kabel ohne Stecker, tempera-
turbeständig bis 170° C, 1,5 m Länge
oder 3 x 1,5 mm² Plugin-Kabel mit Schutzkontaktstecker,
temperaturbeständig bis 170° C, 1,5 m Länge (optional als
Zubehör erhältlich)
oder Anbaugeräte
(optional als Zubehör erhältlich)
Type 300E-600BK
300E-600WT
300E-1800BK
300E-1800WT
300E-2400BK
300E-2400WT
300E-3200BK
300E-3200WT
Leistung 600 W 1800 W 2400 W 3200 W
Strombedarf ca. 2,5 A ca. 8 A ca. 11 A ca. 14 A
Maße 61,5 x 169 x
623 mm
61,5 x 169 x
1023 mm
61,5 x 169 x
1523 mm
61,5 x 169 x
2023 mm
Gewicht 3 kg 5 kg 8 kg 11 kg
Bitte beachten Sie auch die Bedienungsanleitungen von Zubehörartikeln zu den Geräten. Die
gültigen Bau-, Emissions- und Brandschutzvorschriften sind stets einzuhalten. Technische Ände-
rungen dienen dem Fortschritt und sind vorbehalten.
This manual suits for next models
6
Table of contents
Languages:
Popular Electric Heater manuals by other brands

Haverland
Haverland RCTT Inerzia Instruction & installation manual

Creda
Creda Newera 79348S Assembly instruction

Bryant
Bryant EVOLUTIONT14 677B User's information manual

EUROM
EUROM HEAT AND BEAT manual

Dimplex
Dimplex Quantum Classic VFR 20 Installation and user instructioins

CONVECTAIR
CONVECTAIR Opera 12 Installation and user guide
