Faber e-MatriX 1050/400 I User manual

Installatievoorschrift
Installation manual
Installationshandbuch
Manuel d‘installation
e-MatriX 1050/400 I,II,III
e-MatriX 1300/400 I,II,III
NL-ENG-DE-FR
40012045-2102

1 < <<<

2 < <<<
Inhoudsopgave, Table of contents, Inhaltsverzeichnis, Table des matières
Installatievoorschrift NL 4
Installation manual ENG 24
Installationshandbuch DE 44
Manuel d’installation FR 64

3 < <<<

Installatievoorschrift
e-MatriX linear 1050/400 I,II,III
e-MatriX linear 1300/400 I,II,III
NL

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
5 < <<<
1.0
1.1
1.2
1.3
1.4
1.5

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
6 < <<<
1.6
2.0a
2.0b
2.0c
2.1a
2.1b
2.1c
2.2

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
7 < <<<
3.0
4.0

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
8 < <<<

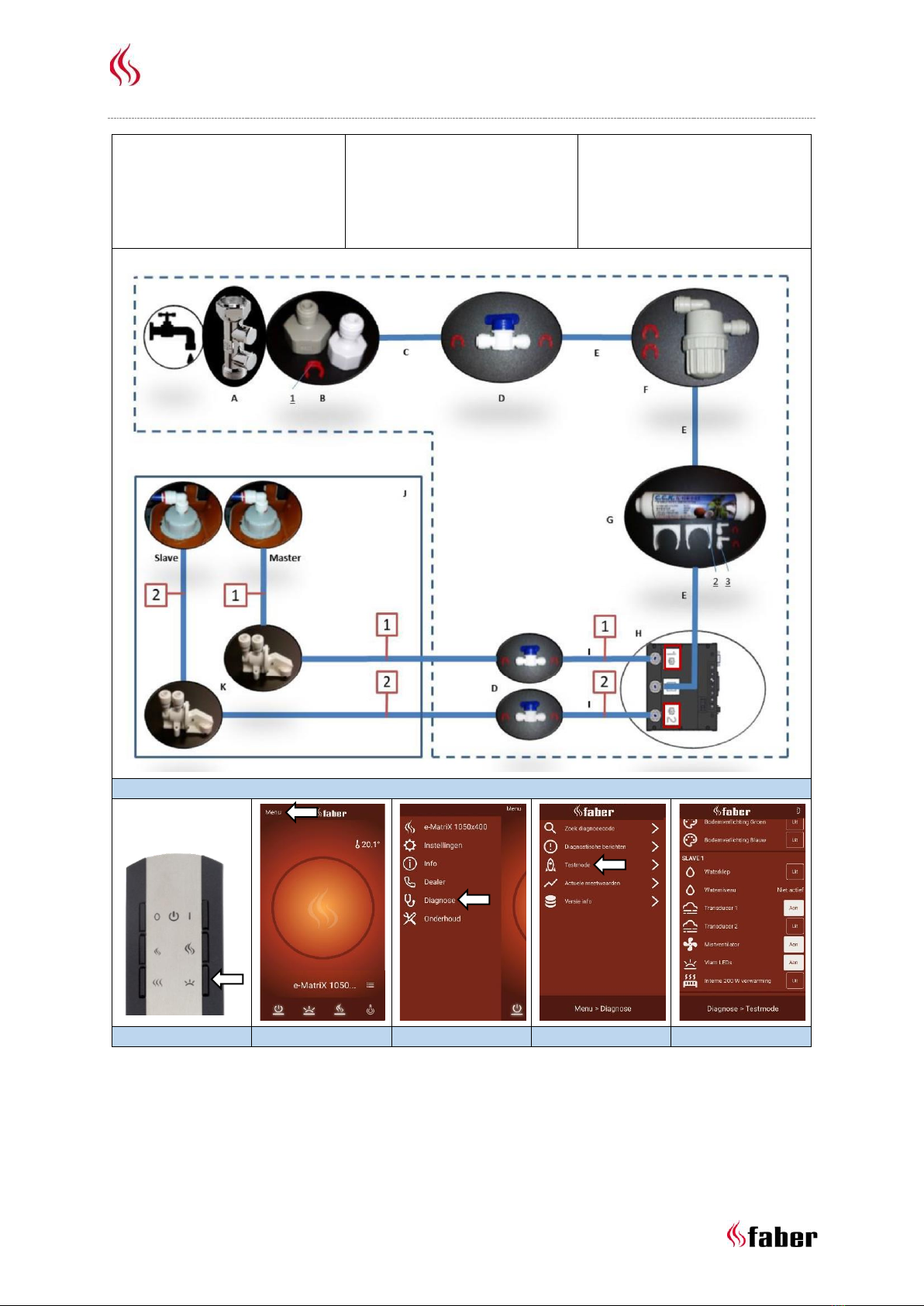

A = EA Terugslagklep
B = ½ of ¾”connector
C = ¼”1m buis
D = Kogelkraan
E = Te snijden van een ¼ buis-
lengte 1 meter
F = Groffilter
G = Fijnfilter
H = Control box
I = ¼”1,5m buis
J = Engine e-MatriX linear
1 = Veiligheidsclip (11x)
2 = Beugels (2x) fijnfilter
3 = Knie (4x)
5.0
6.0
7.0a
7.0b
7.0c
7.0d

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
9 < <<<
8.0
8.1
8.2
8.3
8.4
8.5
8.6

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
10 < <<<
8.7
9.0
10.0a
10.0b
10.0c

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
11 < <<<

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
12 < <<<
Geachte gebruiker
Gefeliciteerd met de aanschaf van uw Faber pro-
duct! Een kwaliteitsproduct waar u vele jaren de
warmte en sfeer van zult ervaren. We adviseren u
om voor ingebruikname van de haard de gebruiks-
aanwijzing aandachtig door te lezen. Mocht er zich
ondanks de zorgvuldige eindcontroles een storing
voordoen, dan kunt u te allen tijde contact opne-
men met uw dealer of Glen Dimplex Benelux B.V.
Om aanspraak te maken op de garantie is het van
belang dat u de haard registreert. Tijdens het re-
gisteren vindt u alle informatie betreffende de ga-
rantie.
➢Let op!
De gegevens van uw haard vindt u in de ge-
bruikershandleiding.
U kunt uw haard registreren op:
www.faberfires.com
Glen Dimplex Benelux B.V.
Adres: Saturnus 8
NL-8448 CC
Heerenveen
Tel: [phone]
Email: [email protected]m
Info: www.faberfires.com
1.1 Inleiding
De installatie van het toestel dient door een pro-
fessionele vakman te worden uitgevoerd volgens
de elektrische en watervoorschriften. Lees deze in-
stallatievoorschrift zorgvuldig.
Daar waar het installatievoorschrift niet duidelijk is
dient men nationale/lokale regelgeving te volgen.
1.2 Controleer
•Controleer de haard op transportschade en
meld de eventuele schade onmiddellijk aan uw
leverancier.
•Controleer of alle onderdelen, zoals hieronder
gemeld, aanwezig zijn:
oControl box;
oAfstandsbediening (incl. batterijen);
oDecoratiemateriaal;
oZuignappen (2x);
oBedieningsluikje;
oReserve transducers (2x) en spons.
1.3 CE verklaring
Hierbij verklaren wij dat het door Glen Dimplex Be-
nelux B.V. uitgebrachte Faber verwarmingstoestel
door zijn ontwerp en bouwwijze voldoet aan de
Europese veiligheidsstandaard EN60335-2-30 en
de Europese standaard voor Elektromagnetische
compatibiliteit (EMC) EN55014, EN60555-2 en
EN60555-3. Deze voorschriften hebben betrekking
op de essentiële eisen van de EEC-richtlijnen
2014/35/EU en 2014/30/EU.
Product: electric fire Opti-myst
Model: e-MatriX linear 1050/400 I,II,III
e-MatriX linear 1300/400 I,II,III
Deze verklaring verliest haar geldigheid als zonder
schriftelijke toestemming van Glen Dimplex Bene-
lux B.V. wijzigingen aan het toestel worden aange-
bracht.
Veiligheidsaanwijzingen
•Gebruik het toestel niet buitenshuis.
•Gebruik het toestel niet in de omgeving van
een bad, douche of zwembad.
•Het toestel dient volgens deze installatie-
voorschrift geïnstalleerd te worden.
Installatie-eisen
3.1 Wateraansluiting
•Plaats een waterkraan met –½” of ¾” bui-
tendraad op een toegankelijke plek.
•Installeer een EA-terugslagklep, deze is
niet inbegrepen bij het toestel.
•Het toestel is geschikt voor een waterdruk
tussen 0,5 en 8 Bar.
3.2 Elektriciteitsaansluiting
Elektrische aansluiting -230VAC / 50Hz geaard en
geplaatst op een toegankelijke locatie.
Voorbereiding en Installatie-instructies
4.1 Voorbereiding van de haard
•Zorg ervoor dat alle verpakkingsmateria-
len zijn verwijderd.
•Verwijder de verpakte delen.
•Verwijder het frontglas. Zie hoofdstuk 5.
4.2 Plaatsing van de haard
➢Let op!
•Het toestel kan met de rug tegen de muur
worden geïnstalleerd.

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
13 < <<<
•Het is verplicht om het toestel in een om-
bouw te plaatsen.
•Voor een goede werking dient de haard
waterpas te worden geplaatst.
Staand op de vloer
Plaats de haard op de juiste positie en schroef deze
vast aan de wand, zie fig. 1.1.
Hangend aan de muur (fig. 1.2)
Het toestel kan hangend aan de muur bevestigd
worden m.b.v. de optionele muurbeugel “A”. (Zie
ook de maattekening in hoofdstuk 10.10 of 10.11).
Demonteer de hoekbeugels (bovenop de haard) en
monteer ze aan beide zijkanten. Ze kunnen nu als
afstandshouder gebruikt worden om het toestel
verticaal waterpas te stellen.

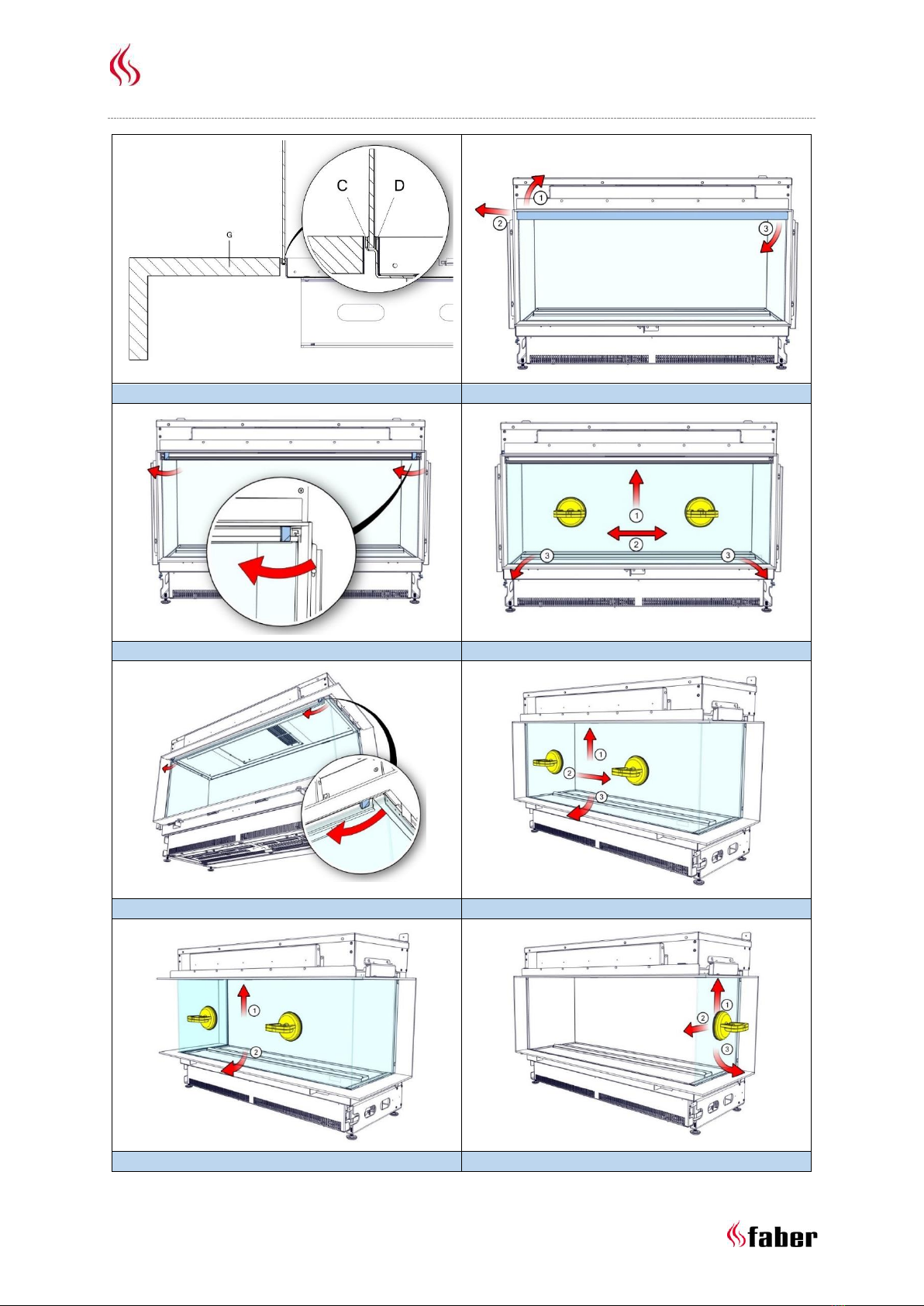

4.3 Installatie en afwerking
Zie fig. 1.5 en fig. 1.6.
A = afdekstrip
B = inbouwsteun
C = glassteun
D = bovenkant glassponning
E = magneet/bout(en) (verstelbaar)
F = ombouw
G = plateau
Met afdekstrip (fig. 1.5)
e-MatriX I:
Bouw de ombouw tegen de afdekstrip A en glas-
steun C.
e-MatriX II en III:
•Bouw de ombouw (inclusief afdekstrip)
niet hoger dan punt D!
•Draai de magneten en bout(en) 6mm la-
ger dan punt D.
Zonder afdekstrip (fig. 1.6)
Bij de e-MatriX 1050-1300/400 I is de afdekstrip
gefixeerd met schroeven. Verwijder deze eerst, zie
fig. 1.3.
Verwijder inbouwsteun B rondom (zie fig. 1.5) en
bouw de ombouw tegen glassteun C.
4.4 Control box (zie fig. 1.0)
➢Let op!
Bevestig de Control box op een toegankelijke plek
achter het bedieningsluikje, zie maattekeningen in
hoofdstuk 10.9 en 10.12.
Aansluiting van de control box aan de e-MatriX,
zie fig. 1.0:
A = 9 polige stekker
B = netsnoer, stroomvoorziening control box
C = stroomvoorziening naar engine
D = hoofdschakelaar On/Off
E = 5 polige stekker
F = optionele externe waterpompaansluiting
Elektrisch aansluiten:
➢Let op!
Sluit alle stekkers aan volgens het schema.
Zie fig. 1.0
1. Leid de 9 polige stekker A, vanuit de En-
gine naar de Control box en sluit deze aan,
zie fig. 1.0-A.
2. Sluit de meegeleverde verlengkabel C aan
op de control box, (stroomvoorziening),
zie fig. 1.0-C.
(Max. kabellengte vanuit het midden van
de haard naar links/rechts is 0,75m)
3. Sluit de meegeleverde 5 polige kabel E op
de control box (Communicatie tussen en-
gine 2 en control box), zie fig. 1.0-E.
4. Sluit het meegeleverde netsnoer B aan,
zie fig. 1.0-B.
Indien gewenst is er een 2m verlengset te verkrij-
gen (De bestaande kabels worden verlengd met
2m), artikelnummer 20901578.
Water aansluiten:
➢Let op!
Sluit alle onderdelen aan volgens het stro-
mingsschema. Zie fig. 5.0.
Plaats de waterfilters, volgens de juiste stro-
mingsrichting, op een toegankelijke locatie. Er
staat een “stromingsrichting” markering op
beide filters.
Wateraanvoer
Koppel de wateraanvoerleiding aan de middelste
wateraansluiting van de control box.
Watertoevoer
De twee blauwe flexibele toevoerleidingen die uit
de zijkant steken van de haard, zijn gemarkeerd
met nummer 1 en 2 , koppel deze leidingen aan de
gelijke nummers op de control box .

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
14 < <<<
Monteren van de flex. leiding
Druk de blauwe flex. leidingen 15mm in een kop-
pelstuk. Bij het juist monteren voel je weerstand
waar je doorheen moet drukken.
Controleer de verbinding door aan de leiding te
trekken. Borg de verbinding met de meegeleverde
rode/of blauwe veiligheidsclippen.
➢Let op!
Alleen met veiligheidsclippen gemonteerd is
een waterdichte verbinding gegarandeerd.
Demonteren van de flex. Leiding:
Verwijder de rode of blauwe veiligheidsclip
Druk de leiding naar binnen, houd de flens tegen
en trek de leiding uit de koppeling.
Dit toestel is uitgevoerd met de volgende over-
loopbeveiligingen:
•Elektromechanische klep in de Control
box welke gestuurd wordt door een
overloopsensor in het waterreservoir.
•Absorptieklep in de Engine die in werking
treedt wanneer er onverhoopt water uit
het reservoir stroomt. Zie fig. 5.0-K.
4.5 LED verlichting (optioneel)
LED bodemverlichting
De bodemverlichting, welke zich in de bodemplaat
bevind, is in en uit te schakelen met zowel de af-
standsbediening zie fig. 6.0 als de App. (Zie gebrui-
kershandleiding). Zie fig. 3.0F en 4.0 voor de positie
van de aansluiting van de bodemverlichting.
LED topverlichting
De topverlichting is in en uit te schakelen met zo-
wel de afstandsbediening als de App. (Zie gebrui-
kershandleiding).
Zie fig. 3.0E en 4.0 voor de positie van de aanslui-
ting van de topverlichting.
4.6 Uitnemen v/d bodemplaat met LED-
verlichting (zie fig. 4.0)
➢Let op!
Om beschadigingen/krassen te voorkomen is
het sterk aan te bevelen de sierlijsten te be-
schermen. Zie fig. 4.0-A. Mochten er toch kras-
sen ontstaan is dit alleen met spuitverf te re-
pareren. Bestelnummer: 09000026.
•Verwijder de decoratie-set;
•Til de bodemplaat in het midden op en
laat het voorzichtig voorop de haard rus-
ten. Zie fig. 4.0.
•Haal de stekkerverbinding los, druk hier-
voor de borgklem van de stekker in. ver-
wijder nu de bodemplaat.
Plaatsen LED bodemverlichting
•Til de bodemplaat in het midden op en
laat het voorzichtig voorop de haard rus-
ten. Zie fig. 4.0.
Steek de stekker in juiste connector van het aan-
sluitblok (zie fig. 3.0f en 4.0), plaats voorzichtig de
bodemplaat. (Controleer dat de kabel niet in de
vuuropening zit).
4.7 Testmodus
Doe een functioneringstest. Zie hoofdstuk 7 en
controleer alle wateraansluitingen op lekkage,
alvorens de decoratie-set en het frontglas te plaat-
sen.
Functioneringstest via de ITC-V2 app:
(alleen mogelijk in dealer setting)
Zorg ervoor dat de ITC-V2 app verbonden is met de
haard.
Navigeer naar Menu/ Diagnose/ Testmodus.
Zie fig. 7.0a t/m 7.0d.
Op dit scherm kunnen alle afzonderlijk componen-
ten testen op functioneren .
Ook in de normale startprocedure worden door
een zelftest alle componenten gecontroleerd.
Eventuele foutmeldingen worden in de App weer-
gegeven.
Klik op het “uitroepteken“ symbool linksboven in
het scherm voor aanvullende informatie over de
melding.
4.8 Constructie van de ombouw
•De constructie mag niet op het toestel
rusten.
•Houd rekening met de dikte van een even-
tuele afwerklaag!
•Houdt een afstand van minimaal 10mm
tussen het inbouwframe en de ombouw
wanneer er brandbare materialen worden
gebruikt, zie fig. 1.4.
•Houd rondom minimaal 2mm speling aan
i.v.m. het uitzetten van de haard, zie fig.
1.4.

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
15 < <<<
Ventilatie
•De e-MatriX heeft een minimale ruimte
nodig van 50mm boven het toestel.
•De e-MatriX heeft een minimale ventilatie
nodig van 420cm² onder het toestel.
Glas uitnemen
5.1 Frontglas (e-MatriX I)
e-MatriX I:
•Verwijder de afdeklijst, zie fig. 2.0a.
•Draai beide glasklemmen met de klok
mee, zie fig. 2.0b.
•Plaats de zuignappen en verwijder het
frontglas, zie fig. 2.0c.
Het terugplaatsen van het glas gaat in omgekeerde
volgorde.
e-MatriX II en e-MatriX III:
•Draai beide glasklemmen met de klok
mee, zie fig. 2.1a.
•Plaats de zuignappen en verwijder het
frontglas, zie fig. 2.1b.
Het terugplaatsen van het glas gaat in omgekeerde
volgorde.
5.2 Zijglas
Voor het reinigen van het zijglas is het niet nodig
deze te verwijderen.
•Verwijder het frontglas, zie hoofdstuk 5.1.
•Plaats een zuignap en verwijder het
zijglas, zie fig. 2.2.
Het terugplaatsen van het glas gaat in omgekeerde
volgorde.
Plaatsen decoratie-materiaal
➢Let op!
Voor het decoreren is het aan te bevelen de
(optionele) LED verlichting in te schakelen tij-
dens het decoreren.
Om juist te decoreren moet de led module inge-
schakeld zijn op 100% intensiteit.

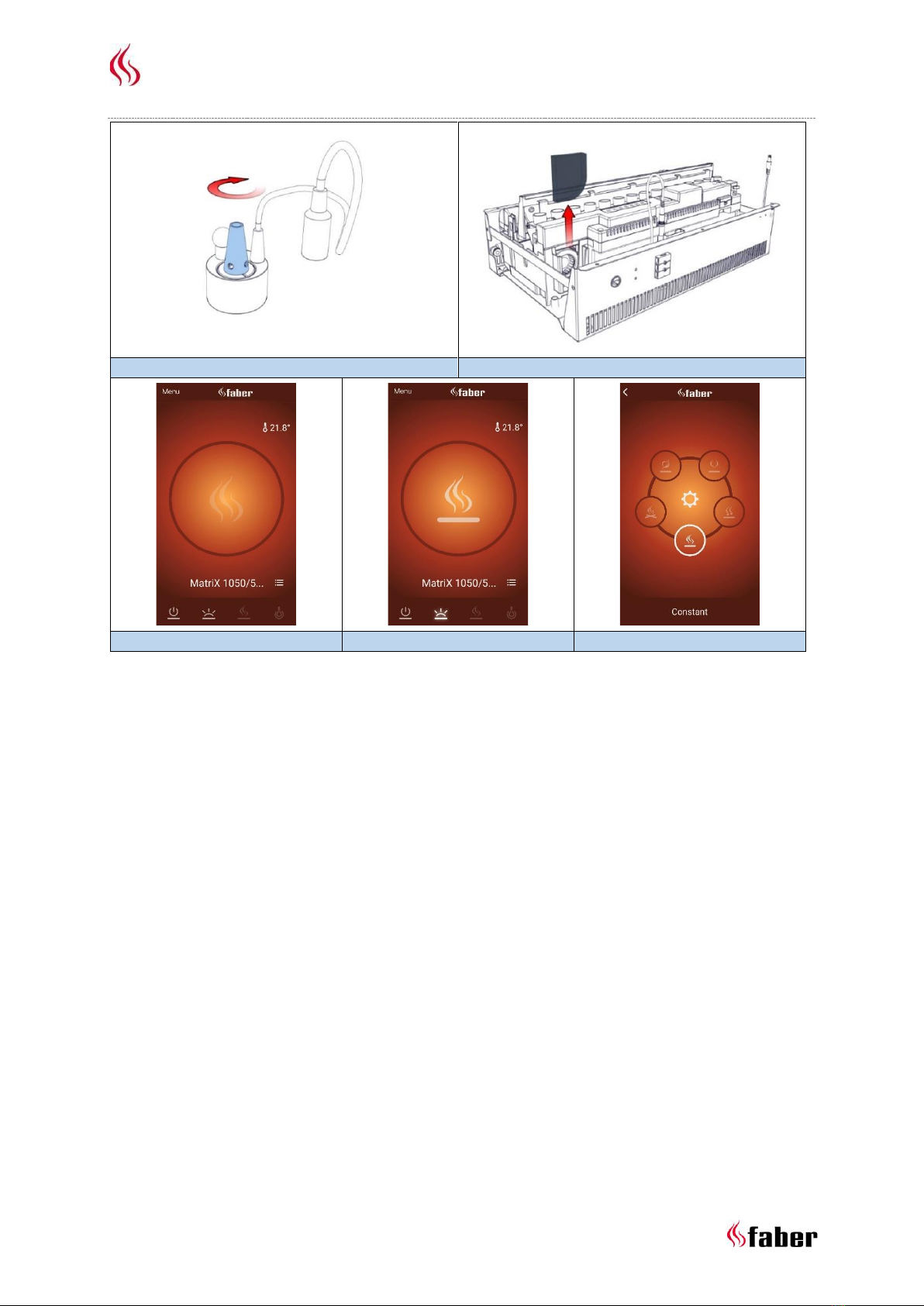

Zorg ervoor dat de ITC-V2 app verbonden is met de
haard. Zie fig. 10.0a.
•Schakel het gloei-effect in op het start
scherm van de ITC-V2 APP. Zie fig. 10.0b.
•Klik op het vlamsymbool in de cirkel zie
fig. 10.0b.
•Klik op tandwiel, zie fig. 10.0c.
•Zet het gloeibed-intensiteit op maximaal
zie fig. 1.9f.
6.1 Houtset
Zie de meegeleverde decoratie-instructiekaart of
Hoofdstuk 11:
➢Let op!
Het plaatsen van de stammen is een secure werk,
dit bepaald de vlamverdeling.
Laat geen decoratie-materiaal in de uitstroom ope-
ning vallen.
De uitstroom openingen mogen niet geheel bedekt
worden.
•Verdeel de mini-chips over de bodem.
•Plaats de houtstammen.
•Breng het asmateriaal aan.
Fine tuning van het gloeibed;
Door de decoratie chips dicht op elkaar te leggen
creëer je een echt gloeibed.
6.2 Pebbles/Acrylic ice
Verdeel een gelijkmatige hoeveelheid Pebbels of
Acrylic-ice op de bodemplaat.
Functioneringstest
•Zie “Eerste keer ingebruikname van de
haard” in hoofdstuk 4 van de gebruiks-
handleiding.
•Controleer alle aansluitingen op waterlek-
kage.
•Controleer de werking van de afzuigventi-
lator.
•Controleer de werking van de afstandsbe-
diening op de gewenste afstand (max.
8m).
•Controleer de wering van de ITC-V2 App
•Plaats de decoratie-set, zie hoofdstuk 6.
•Plaats het frontglas, zie hoofdstuk 5.1.
•Doe een laatste functionele test.
Onderhoud
8.1 Onderhoudsfrequentie
•Reinigen waterreservoir, luchtfilter en ver-
vangen van de transducers.
Professioneel gebruik:
oElke drie maanden.
Huishoudelijk gebruik:
oElk jaar.
•Reinigen groffilter en vervangen fijnfilter.
Professioneel gebruik:

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
16 < <<<
oElk jaar.
Huishoudelijk gebruik:
oElke twee jaar.
➢Let op!
De onderhoudsfrequentie is afhankelijk van de
waterkwaliteit en/of gebruiksduur en kunnen
daardoor afwijken van bovengenoemde.

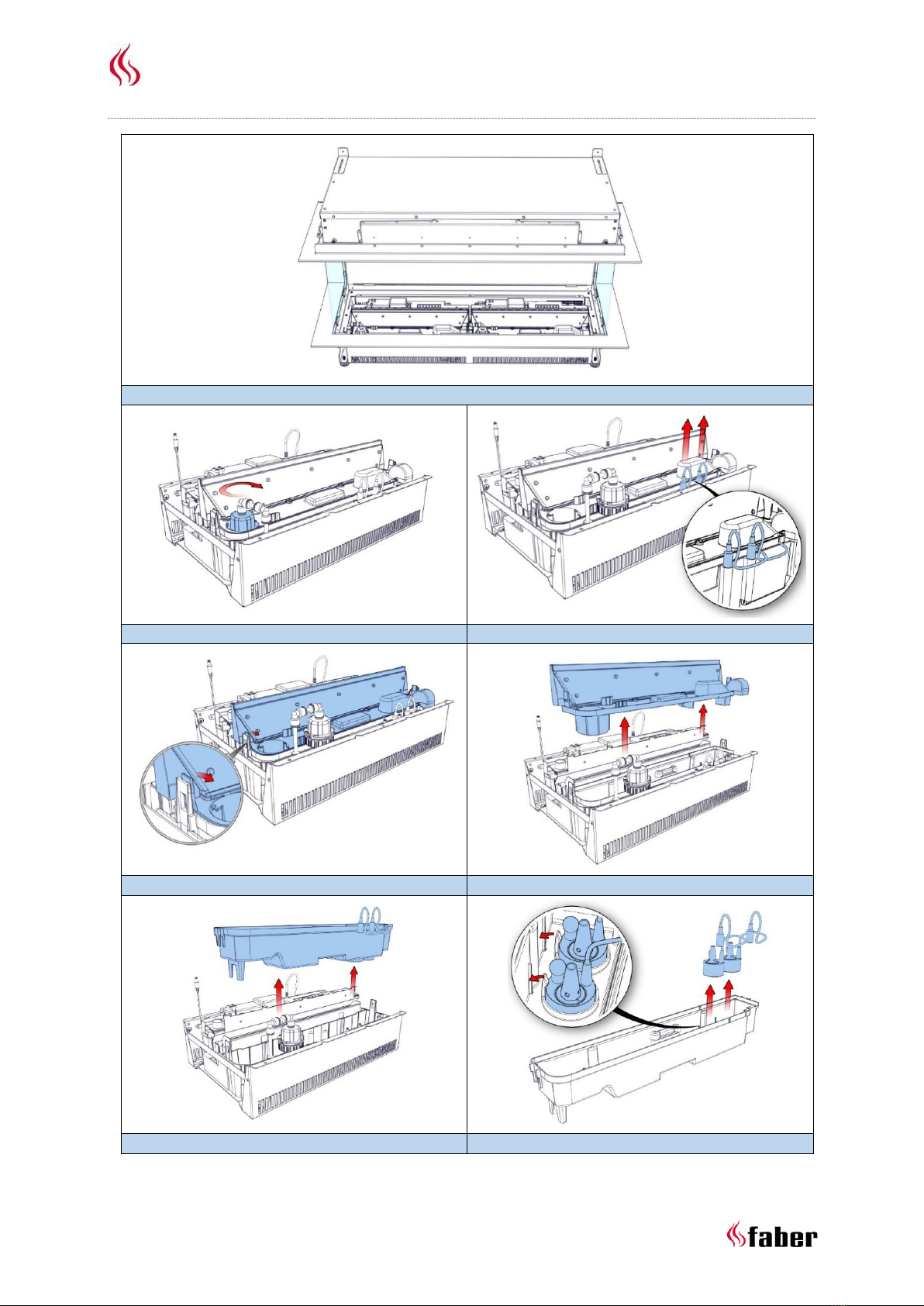

Reinigen waterreservoir
➢Let op!
•Zet de hoofdschakelaar van de Control
box in de “UIT” (0) stand, zie fig. 1.0-D en
haal de stekker uit het stopcontact.
•Gebruik nooit agressieve schoonmaakmid-
delen.
1Verwijder het frontglas, zie hoofdstuk 5.1;
2Verwijder de decoratie-set, zie hoofdstuk
6;
3Til de bodemplaat in het midden op en
laat het voorzichtig voorop de haard rus-
ten. Zie fig. 4.0.
4Haal de stekkerverbinding los, druk hier-
voor de borgklem van de stekker in. Ver-
wijder de bodemplaat om volledig toe-
gang te krijgen tot beide engines, zie fig.
8.0;
5Verwijder de vuldop door deze met de
klok mee te draaien. Zie fig. 8.1;
6Koppel beide transducerkabels los, zie fig.
8.2;
7Maak de clip aan beide kanten los en ver-
wijder het mondstuk. Fig. 8.3 en 8.4;
8Til het waterreservoir voorzichtig op, zon-
der water te morsen en leeg het waterre-
servoir. Zie fig. 8.5;
9De transducers bevinden zich in het wa-
terreservoir, bevestigd met plastic clips.
Duw de clips voorzichtig naar achteren en
verwijder de transducers. Zie fig. 8.6;
10 Gebruik een klein beetje afwasmiddel en
een zachte borstel om het waterreservoir
te reinigen. Reinig hiermee ook de trans-
ducers, inclusief de schijfjes onder de co-
nus. De conus kan met de klok mee los ge-
draaid worden. Zie fig. 8.7;
11 Spoel het waterreservoir en de transdu-
cers na met schoon water om de resten
afwasmiddel te verwijderen;
12 Reinig het mondstuk (fig. 8.4) met een
zachte borstel en spoel deze schoon met
water.
Voor het terugplaatsen van alle onderdelen, her-
haal de stappen in omgekeerde volgorde.
Reinigen luchtfilter
1. Haal de luchtfilter voorzichtig uit de hou-
der. Zie fig. 9.0;
2. Reinig het filter voorzichtig met water en
gebruik een handdoek om het te drogen;
3. Plaats de luchtfilter terug;
4. Plaats de decoratie-set. Zie hoofdstuk 6;
5. Plaats het frontglas. Zie hoofdstuk 5.1.
Vervangen transducers
➢Let op!
Zet de hoofdschakelaar van de Control box in
de “UIT” (0) stand, zie fig. 1.0-D en haal de
stekker uit het stopcontact.
1. Volg de eerste 9 stappen in “Reinigen wa-
terreservoir” in Hoofdstuk 8.1 om toegang
te krijgen en de transducers te verwijde-
ren;
2. Plaats de nieuwe transducers en herhaal
bovenstaande stappen in omgekeerde
volgorde. (Let op dat de transducerkabels
de opening van de kegels niet blokkeren).
Reinigen groffilter
1Sluit de waterkraan;
2Draai de afsluiters dicht;
3Draai het deksel los en reinig het filter.
Vervangen fijnfilter
1Sluit de waterkraan;
2Draai de afsluiters dicht;
3Vervang het fijnfilter. Let op de stroom-
richtingmarkering op het filter!
8.2 Resetten absorptieklep
Wanneer de absorptieklep (fig. 5.0-K) is geacti-
veerd, moet de spons worden vervangen. De ab-
sorptieklep bevindt zich rechts vooraan op de bo-
dem van de Engine.
1Verwijder de spons;
2Verhelp de oorzaak van de waterlekkage
en verwijder het water onderin de Engine;
3Plaats de nieuwe spons en open de ab-
sorptieklep door de witte klep naar bene-
den te drukken.

Installatievoorschrift e-MatriX 1050-1300/400 I, II, III Linear
Technische gegevens
230 V
240 V
Input
waarden
Warmteafgifte max.
2270 W
2470 W
Warmteafgifte min.
1330 W
1450 W
Alleen vlammen
463 W
504 W
Stand-by
32 W
35 W
Batterijen afstandsbediening
(2x) 1,5 AA V
Waterverbruik
0,3 L/h
Waterdruk
0,5-8 Bar
Wateraansluiting
½ or ¾ Inch

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
18 < <<<
Maattekeningen
10.1 e-MatriX linear 1050/400-I

Installatievoorschrift e-MatriX linear 1050-1300/400 I,II,III
19 < <<<
10.2 e-MatriX linear 1050/400-IIL
