Facom 911779 User manual

Notice originale
Original instructions
Originalbedienungsanleitung
V.500F
911779 NU-V.500F/1211
■ BROSSE PNEUMATIQUE
■ AIR BRUSH
■ DRUCKLUFTBÜRSTE
■ PNEUMATISCHE
BORSTEL
■ CEPILLO NEUMÁTICO
■ SPAZZOLA PNEUMATICA
■ ESCOVA PNEUMÁTICA
■ SZCZOTKARKA
PNEUMATYCZNA
■ PNEUMATISK BØRSTE
■ ΤΡΙΒΕΙΟ ΑΕΡΟΣ
■ PNEUMATISK BORSTE
■ PAINEILMAHARJA
■ PNEUMATICKÝ KARTÁČ
■ PNEUMATIKUS KEFE
■ PERIE PNEUMATICĂ
■ ПНЕВМАТИЧНА ЧЕТКА
■ PNEUMATICKÝ KARTÁČ
■ PNEVMATSKA KRTAČA
■ PNEUMATINIS ŠEPETYS
■ PNEIMATISKĀ SLĪPMAŠĪNA
■ PNEUMAATILINE HARI
■ ПНЕВМАТИЧЕСКАЯ ЩЕТКА

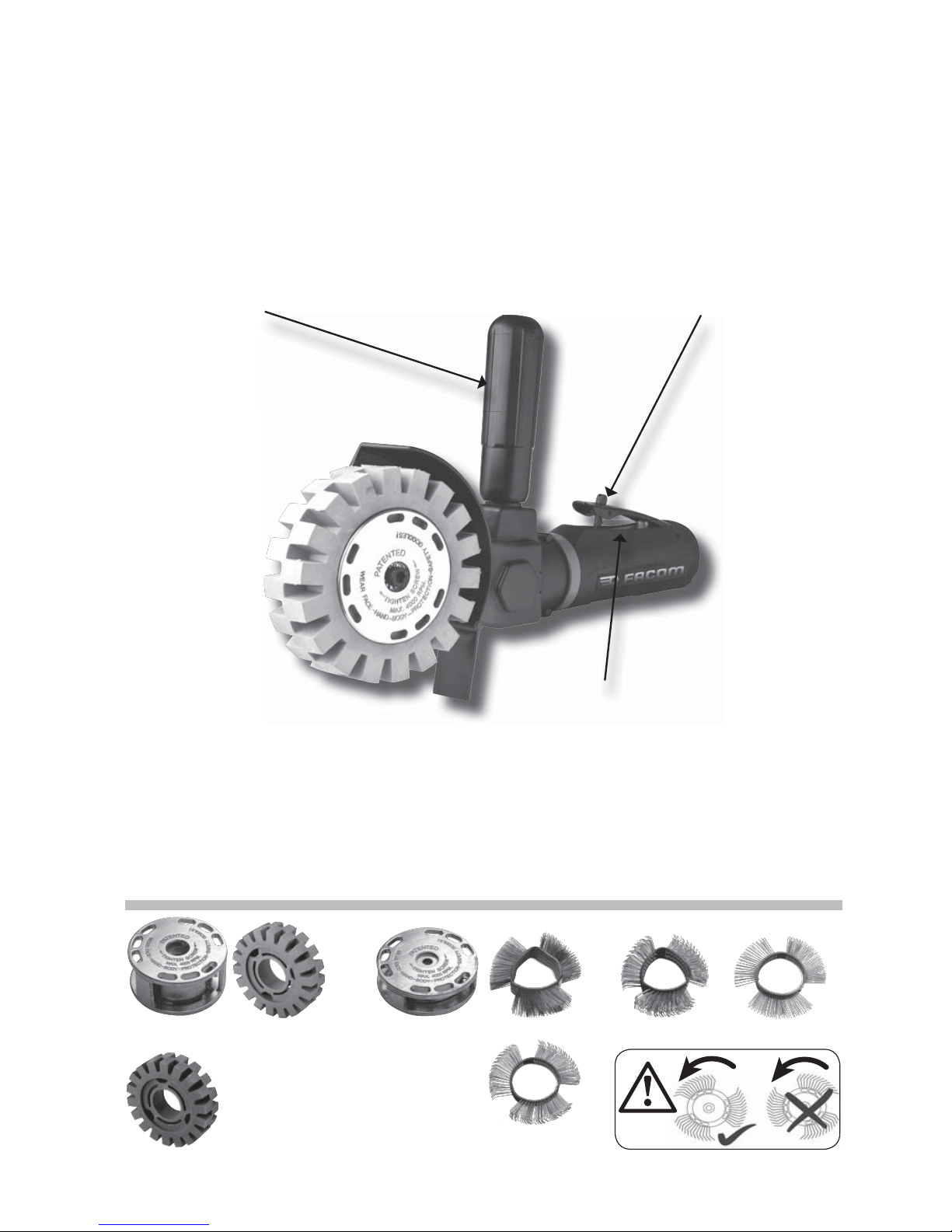

Ø 120 mm

Gachette de sécurité
Safety trigger
Sicherheits-Druckschalter
Veiligheidshendel
Gatillo de seguridad
Pulsante di sicurezza
Gatilho de segurança
Spust z zabezpieczeniem
Med sikkerhedsudløser
Σκανδάλη ασφαλείας
Säkerhetsavtryckare
Turvaliipaisin
Bezpečnostní spoušť
Biztonsági retesz
Trăgaci de siguranţă
Предпазен спусък
Bezpečnostná spúšť
Varnostni mehanizem
Saugumo gaidukas
Drošinātājs
Turvapäästik
Предохранительная собачка
Poignée latérale
Side handle
Seitlicher Griff
Zijdelingse handgreep
Empuñadura lateral
Impugnatura laterale
Punho lateral
Rękojeść boczna
Håndtag i siden
Πλευρκή λαβή
Sidohandtag
Tukikahva
Boční rukojeť
Oldalsó nyél
Mâner lateral
Странична дръжка
Bočná rukoväť
Stranska ročica
Šoninė rankenėlė
Sānu rokturis
Külgkäepide
Боковая рукоять
Nopeudensäätö liipaisimesta
Variabilní rychlost nastavitelná kohoutkem
Vezérlőgombbal állítható sebesség
Viteză variabilă cu ajutorul trăgaciului
Инвертор - превключвател за смяна на посоката на въртене
Spúšť s reguláciou rýchlosti
Sprožilec za nadzor hitrosti
Greičio reguliavimo gaidukas
Ātruma regulēšana ar mēlīti
Päästikust muudetav kiirus
Скорость, регулируемая спомощью собачки
Vitesse variable par la gâchette
Trigger speed control
Drehzahlregelung über Druckschalter
Snelheid instelbaar met drukknop
Velocidad variable mediante gatillo
Velocità regolabile tramite pulsante
Velocidade variável pelo gatilho
Spust z regulacją prędkości
Hastigheden varieres med udløseren
Μεταβολή της σαχύτητας με το πάτημα της σκανδάλης
Hastigheten regleras med avtryckaren
V.500FA11
V.500FA22 V.500FRE
V.500FWBPRE V.500FWBF22
V.500FWBC11 V.500FWBC22 V.500FWBF11

FR ATTENTION
D’IMPORTANTES INFORMATIONS DE SÉCURITÉ SONT JOINTES.
LIRE CE MANUEL AVANT D’UTILISER LA MACHINE. CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS. NE PAS LES DÉTRUIRE.
L’EMPLOYEUR EST TENU DE COMMUNIQUER LES INFORMATIONS DE CE MANUEL AUX EMPLOYÉS UTILISANT CETTE MACHINE.
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES.
MISE EN SERVICE DE LA MACHINE
• LES PONCEUSES NE SONT PRÉVUES QUE POUR LE PONÇAGE DE SURFACES EN
BOIS, MÉTAL, MATIÈRES PLASTIQUES, PEINTES OU VERNIES. POUR TOUTE AUTRE
UTILISATION, FACOM DÉCLINE TOUTE RESPONSABILITÉ.
CETTE MACHINE N’EST PAS CONÇUE POUR ÊTRE UTILISÉE EN ATMOSPHÈRE
EXPLOSIVE. L’utilisation de cette machine et accessoires doit être conforme
aux instructions de cette notice. Utiliser cette machine pour d’autres opérations
pourrait entraîner un risque de situation dangereuse pour les personnes et
l’environnement.
• Cette machine doit toujours être exploitée, inspectée et entretenue conformé-
ment à toutes les réglementations (locales, départementales, fédérales et na-
tionales), applicables aux machines pneumatiques tenues/commandées à la main.
• Pour la sécurité, les performances optimales et la longévité maximale des
pièces, cette machine doit être connectée à une alimentation d’air comprimé de
6,2 bars (620 kPa) maximum à l’entrée, avec un flexible de 10 mm de diamètre
intérieur.
• Le dépassement de cette pression d’utilisation maximum de 6,2 bars indiquée
entraînera des risques de situations dangereuses comme une vitesse excessive, la
rupture d’éléments, un couple supérieur ou une force supérieure pouvant détruire
la machine et ses accessoires ou la pièce sur laquelle le travail est effectué.
• S’assurer que tous les flexibles et les raccords sont correctement dimensionnés
et bien serrés.
• Utiliser toujours de l’air sec, propre et lubrifié, à une pression maximum de 6,2
bars. La poussière, les fumées corrosives et/ou une humidité excessive peuvent
endommager le moteur d’une machine pneumatique.
• Ne jamais lubrifier les machines avec des liquides inflammables ou volatiles tels
que le kérosène, le gasoil ou de l’essence.
• Ne retirer aucune étiquette. Remplacer toute étiquette endommagée.
• L’utilisation d’un flexible suspendu est recommandée.
Un raccord rapide connecté directement au raccord d’admission augmente le poids
de la machine et réduit donc sa manoeuvrabilité.
• La machine pneumatique doit être équipée et connectée au réseau d’air
comprimé via des raccords rapides afin de faciliter son arrêt en cas de danger.
• A la fin de sa durée de vie, il est recommandé de démonter la machine,
de dégraisser les pièces et de les séparer en fonction des matériaux de
manière à ce que ces derniers puissent être recyclés.
UTILISATION DE LA MACHINE
• Avant l’utilisation de la machine, vérifier qu’il n’y a pas d’interaction dangereuse
avec l’environnement immédiat ( gaz explosif, liquide inflammable ou dangereux,
canalisation inconnue, gaine ou câble électrique, etc...)
• Avant de connecter la machine à l’arrivée d’air, vérifier que la gâchette n’est
pas bloquée en position marche par un obstacle et qu’aucun outil de réglage ou de
montage n’est resté en position.
• Vérifier que la machine est connectée au réseau par un raccord rapide et qu’une
vanne de coupure d’air est à proximité pour couper immédiatement l’air en cas de
blocage, rupture ou tout autre incident.
• Tenir les mains, les vêtements flottants et les cheveux longs, éloignés de
l’extrémité rotative de la machine.
• Vérifier la position du système d’inversion avant la mise en marche de la machine
• Prévoir, et ne pas oublier, que toute machine motorisée est susceptible d’à-coups
brusques lors de sa mise en marche et pendant son utilisation.
• S’assurer que l’ensemble sur lequel le travail est effectué est bien immobilisé.
• En cas de blocage, lâcher immédiatement la gâchette et déconnecter la machine
du réseau d’air comprimé.
• Utiliser les accessoires recommandés par FACOM.
• L’utilisation de rechanges autres que les pièces d’origine FACOM peut causer
des risques d’insécurité, réduire les performances de la machine, et annule toutes
les garanties.
Les réparations ne doivent être effectuées que par des réparateurs qualifiés
autorisés. Consultez votre distributeur FACOM le plus proche.
Ne pas utiliser de flexibles ou de raccords endommagés, effilochés
ou détériorés.
Les machines pneumatiques peuvent vibrer pendant l’utilisation.
Les vibrations, les mouvements répétitifs et les positions inconfortables
peuvent causer des douleurs dans les mains et les bras.
N’utiliser plus de machine en cas d’inconfort, de picotements ou de
douleurs.
Consulter un médecin avant de recommencer à utiliser la machine.
Ne pas transporter la machine par son flexible.
Garder une position équilibrée et ferme. Ne pas se pencher trop en
avant pendant l’utilisation de cette machine.
Ne pas utiliser une machine sous l’emprise de drogues, d’alcool, de
médicaments ou si vous êtes fatigué.
Utiliser les équipements de protection tels que lunettes, gants,
chaussures de sécurité ainsi qu’une protection acoustique.
Rester vigilant, faire preuve de bon sens et d’attention pendant
l’utilisation de la machine.
Couper toujours l’alimentation d’air comprimé et débrancher le
flexible d’alimentation avant d’installer, déposer ou ajuster tout
accessoire sur cette machine, ou d’entreprendre une opération
d’entretien quelconque sur la machine.
Lors du travail sur certains matériaux, l’exposition aux poussières
peut être dangereuse pour la santé.
Prenez connaissance de la composition du matériau travaillé et
utilisez les éléments de sécurité adaptés. Dans le doute utiliser le
maximum de protection.
ATTENTION

DÉCLARATION CE DE CONFORMITÉ
NOUS, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DÉCLARONS SOUS NOTRE PROPRE RESPONSABILITÉ
QUE LE PRODUIT V.500F – BROSSE PNEUMATIQUE MARQUE FACOM
- EST CONFORME AUX DISPOSITIONS DE LA DIRECTIVE « MACHINES » 2006/42/CE
- ET EST CONFORME AUX DISPOSITIONS DE LA NORME EUROPÉENNE HARMONISÉE :
-EN ISO 12100 :2010
-EN 792-8 :2001+A1 :2008
-EN ISO 28927-3 :2009
-EN ISO 15744 :2008
20.12.2011
LE DIRECTEUR QUALITÉ FACOM
1/4 PT
Ø 10 mm
3/8 "
* k = incertitude de mesure en dB ** k = incertitude de mesure en m/s²
MISE EN SERVICE DE LA MACHINE

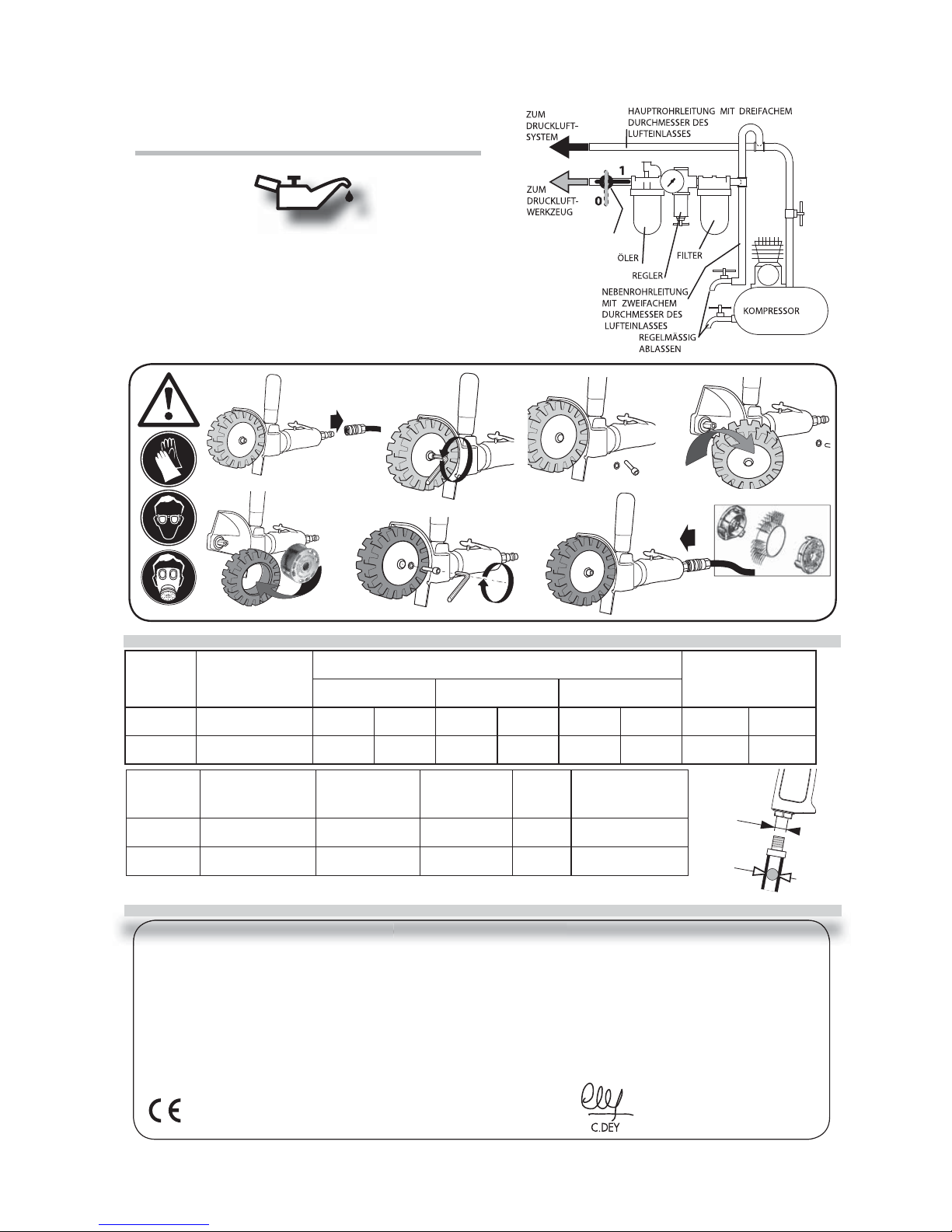

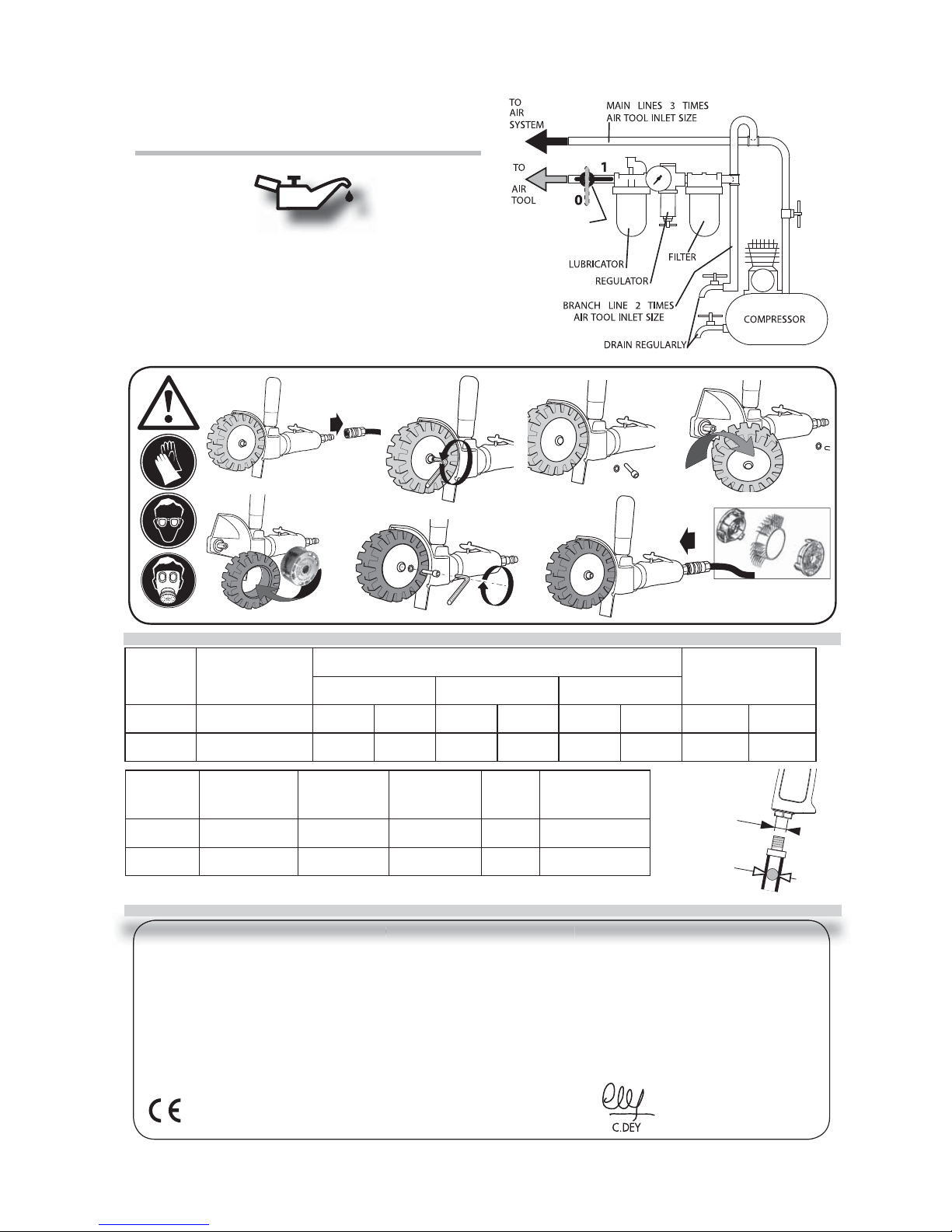

LUBRIFICATION
Utiliser toujours un lubrificateur avec ces machines. Nous recommandons
l’emploi du filtre-régulateur-lubrificateur suivant: FACOM N.580.
Toutes les huit heures de fonctionnement, si un lubrificateur n’est pas utilisé
sur le réseau d’air comprimé, injecter 1/2 à 1 cm3 par le raccord d’admission
de la machine.
D
É
CLARATI
O
N CE DE C
O
NF
O
RMIT
É
É
É
Modèle Vitesse à vide Consommation
d’air Pression d’utilisation Poids Dimensions
tr/min l/min bar kg mm
V.500F 3500 113 6,2 1,2 297 x 203 x 84
Modèle Plateau Niveau de bruit Niveau de vibration
m/s2
Pression dB(A) Puissance dB(A) Pression dB(C)
mm k* k* k* k**
V.500F Ø 120 81 0,53 92 0,34 < 130 3 2,82 0,77
1
5
234
67

EN WARNING
IMPORTANT SAFETY INFORMATION ENCLOSED.
READ THIS MANUAL BEFORE OPERATING THE MACHINE.
IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
GETTING STARTED WITH THE MACHINE
• SANDERS ARE ONLY INTENDED FOR STANDING WOOD, METAL OR PAINTED OR
VARNISHED PLASTIC SURFACES. FACOM WILL NOT BE LIABLE IF THE MACHINE IS
USED FOR ANY OTHER PURPOSE. THIS MACHINE HAS NOT BEEN DESIGNED TO BE
USED IN AN EXPLOSIVE ATMOSPHERE.
This machine and its accessories must be used in compliance with these instructions.
Using it for any other purpose may cause a risk of danger for people and the
environment
• Always operate, inspect and maintain this machine in accordance with all
regulations (local, state, federal and country), that may apply to hand held/hand
operated pneumatic machine.
• For safety, top performance, and maximum durability of parts, operate this
machine at 90 psig (6.2 bar/620 kPa) maximum air pressure at the inlet with
3/8” (10 mm) inside diameter air supply hose.
• Exceeding the maximum pressure of 6.2 bar will lead to the risk of danger such
as excessive speed, breaking parts, higher torque or force that may destroy the
machine and its accessories or the part being worked on.
• Be sure all hoses and fittings are the correct size and are tightly secured.
• Always use clean, dry and lubricated air at 90 psig maximum air pressure. Dust,
corrosive fumes and/or excessive moisture can ruin the motor of an air machine.
• Do not lubricate machine with flammable or volatile liquids such as kerosene,
diesel or petrol.
• Do not remove any labels. Replace any damaged label.
• The use of a hose whip is recommended. A coupler connected directly to the air
inlet increases tool bulk and decreases tool maneuverability.
• The pneumatic machine must be fitted and connected to the compressed air
network via quick disconnects to facilitate shutdown in the event of danger
• When the life of the tool has expired, it is recommended that the machine be
disassembled, degreased and parts be separated by material so that they can be
recycled.
USING THE MACHINE
• Before using the machine, check that there is no dangerous interaction with
the immediate environment (explosive gas, inflammable or dangerous liquid,
unknown piping, electric sheathing or cable, etc)
• Before connecting the machine to the air inlet, check the trigger is not blocked in
the on position by an obstacle and no adjustment or assembly tool is still in position.
• Check the machine is connected to the network by a quick disconnect joint and
that an air braker valve is close by to shut the air down immediately in the event
of blockage, breakage or any other incident.
• Keep hands, loose clothing and long hair away from rotating end of machine.
• Check the position of the inversion system before starting the machine
• Anticipate and be alert for sudden changes in motion during start up and
operation of any power machine.
• Ensure that the unit on which the work is being carried out is immobilised.
• In the event of blockage, release the trigger and disconnect the machine
from the compressed air network.
• Use accessories recommended by FACOM.
• The use of other than genuine FACOM replacement parts may result in safety
hazards, decreased machine performance, and increased maintenance, and cancel
all warranties.
Repairs should be made only by authorized trained personnel. Consult your
nearest FACOM Authorized Servicenter.
Do not use damaged, frayed or deteriorated air hoses
and fittings.
The pneumatic machine can vibrate in use. Vibration, repetitive
motions or uncomfortable positions may be harmful to your hands
and arms. Stop using any machine if discomfort, tingling feeling
or pain occurs.
Seek medical advice before resuming use.
Do not carry the machine by the hose.
Keep body stance balanced and fi rm. Do not overreachwhen
operating this machine .
Do not use the machine under the influence of drugs, alcohol,
medication or if you are tired.
Use protective equipment such as glasses, gloves, safety shoes as well
as acoustic protection.
Remain vigilant, use common sense and pay attention when using
the machine.
Always turn off the air supply and disconnect the airsupply hose
before installing, removing or adjusting any accessory on this
machine , or before performing any maintenance on this machine .
When working with certain materials, exposure to dust may be
dangerous for health.
Get information on the composition of the material you are working
on and use suitable protective equipment. If in doubt, use as much
protection as possible.
WARNING

1/4 PT
Ø 10 mm
3/8 "
CE DECLARATION OF CONFORMITY
WE, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DECLARE UNDER OUR OWN RESPONSIBILITY THAT THE
PRODUCT V.500F – FACOM AIR BRUSH
- IS IN CONFORMITY WITH THE «MACHINERY» DIRECTIVE 2006/42/CE
- AND IS IN CONFORMITY WITH THE PROVISIONS OF THE HARMONISED EUROPEAN STANDARD:
-EN ISO 12100 :2010
-EN 792-8 :2001+A1 :2008
-EN ISO 28927-3 :2009
-EN ISO 15744 :2008
20.12.2011
FACOM QUALITY MANAGER
C
E DECLARATION OF CONFORMIT
Y
WE FACOM S A S 6/8 RUE GUSTAVE EIFFEL BP 99 91 423 MORANGIS CEDEX FRANCE DECLARE UNDER OUR OWN RESPONSIBILITY THAT THE
PLACING THE MACHINE IN SERVICE
EMERGENCY
GATE VALVE
* k = measurement uncertainty in dB ** k = measurement uncertainty in m/s²
LUBRIFICATION
Always use of an air line lubricator with these machine. We recommended the
following Filter-Lubricator-Regulator Unit: FACOM N.580.
Every eight hours’ operation, if a lubricator is not used on the compressed air
network, inject 1/2 to 1cm3through the machine’s inlet connection.
Model Free speed Air
consumption Working pressure Weight Dimensions
rpm l/min bar kg mm
V.500F 3500 113 6,2 1,2 297 x 203 x 84
Model Pad Noise level Vibrations level
m/s2
Pressure dB(A) Power dB(A) Pressure dB(C)
mm k* k* k* k**
V.500F Ø 120 81 0,53 92 0,34 < 130 3 2,82 0,77
1
5
234
67

DE ACHTUNG
NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE.DIESE BETRIEBSANWEISUNG VOR INBETRIEBNAHME DIE MASCHINE UNBEDINGT
LESEN.DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN INFORMATIONEN DEM BEDIENER ZUGÄNGLICH
ZU MACHEN. DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
INBETRIEBNAHME DER MASCHINE
• DIE SCHLEIFER SIND NUR ZUM SCHLEIFEN VON OBERFLÄCHEN AUS HOLZ,
METALL, KUNSTSTOFF, FARBEN ODER LACKEN VORGESEHEN. FÜR JEDE ANDERE
BENUTZUNG LEHNT FACOM JEDE VERANTWORTUNG AB.
DIESE MASCHINE WURDE NICHT FÜR DEN EINSATZ IN EXPLOSIONSGEFÄHRLICHER
ATMOSPHÄRE ENTWICKELT.
Die Verwendung dieser Maschine und des Zubehörs muss den Anweisungen dieser
Anleitung entsprechen. Wenn diese Maschine für andere Arbeiten benutzt wird,
könnte das zu einer gefährlichen Situation für die Personen und die Umgebung
führen.
• Die Maschine stets nach den örtlich und landesweit geltenden Vorschriften für
handgehaltene/handbetriebene Druckluftmaschine betreiben.
• Zur Erzielung höchster Sicherheit, Leistung und Haltbarkeit der Teile sollte diese
Maschine mit einem maximalen Luftdruck von 6,2 bar/620 kPa am Lufteinlaß
und einem Luftzufuhrschlauch10 mm Innendurchmesser betrieben werden.
• Das Überschreiten dieses angegebenen maximalen Gebrauchsdrucks von 6,2
bar führt zu gefährlichen Situationen, wie etwa einer zu hohen Drehzahl, Bruch
von Bauteilen, einem überhöhte Drehmoment oder einer überhöhten Kraft, die
die Maschine und ihr Zubehör oder das Teil zerstören können, an dem die Arbeit
ausgeführt wird.
• Darauf achten, daß alle Schläuche und Anschlüsse die passende Größe haben
und korrekt befestigt sind.
• Stets saubere, trockene und geölte Luft verwenden und einen Luftdruck von
6,2 bar verwenden. Staub, ätzende Dämpfe und/oder Feuchtigkeit können den
Motor eines Druckluftmaschine beschädigen.
• Die Maschine nicht mit brennbaren oder flüchtigen Flüssigkeiten wie Kerosin
und Diesel schmieren Benzin.
• Keine Schilder entfernen. Beschädigte Schilder austauschen.
• Einsatz eines Schlauchschutzes wird empfohlen.
Wird direkt am Lufteinlaß ein Kuppler angeschlossen, so wird dadurch die
Maschinenmasse größer und die Werkzeugmanövrierfähigkeit reduziert.
• Die Druckluftmaschine muss mit Schnellanschlüssen ausgestattet sein und über
sie an das Druckluftnetz angeschlossen werden, um ihr Anhalten im Gefahrenfall
zu erleichtern.
• Zur Entsorgung ist die Maschine vollständig zu demontieren, zu entfetten und
nach Materialarten getrennt derWiederverwertung zuzuführen.
VERWENDUNG DER MASCHINE
• Überprüfen Sie vor der Verwendung der Maschine, ob es keine gefährliche
Wechselwirkung mit der unmittelbaren Umgebung gibt (explosionsgefährliches Gas,
entflammbare oder gefährliche Flüssigkeit, unbekannte Leitungsführung, elektrischer
Leitungskanal, elektrisches Kabel usw.).
• Überprüfen Sie vor dem Anschluss der Maschine an den Luftanschluss, ob der Abzug
nicht durch ein Hindernis in Betriebsstellung blockiert ist und ob kein Einstell- oder
Montagewerkzeug in Position geblieben ist.
• Überprüfen Sie, dass die Maschine über einen Schnellanschluss mit dem Netz
verbunden ist und dass ein Absperrventil in der Nähe ist, um im Falle einer Blockade,
eines Bruchs oder eines beliebigen anderen Vorfalls abzusperren.
• Hände, lose Bekleidungsstücke und lange Haare vom rotieren-den Ende der
Maschine fernhalten.
• Überprüfen Sie vor dem Starten der Maschine die Position des Umkehrsystems.
• Bei Start und Betrieb einer Maschine auf Rückschlag achten und darauf vorbereitet
sein.
• Achten Sie darauf, dass die Baugruppe, an der die Arbeit ausgeführt wird, korrekt
stillgelegt ist.
• Lassen Sie im Falle der Blockade sofort den Abzug los und trennen Sie die Maschine
vom Druckluftnetz.
• Stets von FACOM empfohlenes Zubehör verwenden.
• Die Verwendung von nicht Original--FACOM--Ersatzteilen kann Sicherheitsrisiken,
verringerte Standzeit und erhöhten Wartungsbedarf nach sich ziehen und hebt
alle Garantien auf. Reparaturen sollen nur von geschultem Personal durchgeführt
werden. Wenden Sie sich an Ihre nächste FACOM-- Niederlassung oder den
autorisierten Fachhandel.
Keine beschädigten, durchgescheuerten oder abgenutz-ten
Luftschläuche und Anschlüsse verwenden.
Druckluftbetriebene Maschinen können während des Betriebs vibrieren.
Vibrationen, häufi ge gleichförmige Bewegungen oder unbequeme
Positionen könnenschädlich für Hände und Arme sein. Bei Unbehagen,
Kribbeln oder Schmerzen die Maschine nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem Maschine ärztliche Hilfe aufsuchen.
Die Maschine nicht am Schlauch tragen..
Während des Betreibens für festen Halt sorgen und den Körper nicht
zu weit nach vorne beugen.
Benutzten Sie keine Maschine unter dem Einfluss von Drogen, Alkohol,
Medikamenten oder wenn Sie müde sind.
Benutzen Sie Schutzeinrichtungen wie Schutzbrille, Handschuhe,
Sicherheitsschuhe sowie Gehörschutz.
Bleiben Sie während der Benutzung der Maschine wachsam, beweisen
Sie gesunden Menschenverstand und Aufmerksamkeit.
Vor Wartungsarbeiten oder dem Austausch von Zubehörist die
Maschine von der Druckluftversorgung abzuschalten.
Bei der Arbeit an bestimmten Materialien kann es gesundheitsgefähr-
lich sein, sich den Stäuben auszusetzen.
Informieren Sie sich über die Zusammensetzung des bearbeiteten
Materials und benutzen Sie geeignete Schutzmittel. Im Zweifel
maximalen Schutz verwenden.
ACHTUNG

1/4 PT
Ø 10 mm
3/8 "
CE-KONFORMITÄTSERKLÄRUNG
WIR,FACOM S.A.S., 6/8 RUE GUSTAVEEIFFEL-BP99-91423MORANGISCEDEXFRANCE,ERKLÄRENINEIGENERVERANTWORTUNG,DASSDASPRODUKT
V.500F – DRUCKLUFTBÜRSTE MARKE FACOM
- DEN BESTIMMUNGEN DER MASCHINENRICHTLINIE 2006/42/CE
- UND DEN BESTIMMUNGEN DER HARMONISIERTEN EUROPÄISCHEN NORM:
-EN ISO 12100 :2010
-EN 792-8 :2001+A1 :2008
-EN ISO 28927-3 :2009
-EN ISO 15744 :2008
20.12.2011
Der Qualitätsdirektor der Firma FACOM
C
E-KONFORMIT
Ä
TSERKL
Ä
RUN
G
WIR FACOM S A S 6/8RUEGUSTAVEEIFFEL BP99 91 423 MORANGIS CEDEX FRANCE ERKLÄREN IN EIGENER VERANTWORTUNG DASSDASPRODUKT
INBETRIEBNAHME DER MASCHINE
NOTABSPERRVENTIL
* k = Messunsicherheit in dB ** k = Messunsicherheit in m/s²
SCHMIERUNG
Die Maschine stets mit einem Leitungsöler verwenden.Es wird folgende Filter-
Regler-Öler-Kombination empfohlen: FACOM N.580.
Falls am Druckluftnetz kein Öler benutzt wird, alle acht Betriebsstunden ½ bis
1 cm3über den Einfüllanschluss der Maschine einspritzen.
Modell Leerlaufdrehzahl Durchshnittlicher
Lufverbrauch Arbeitsdruck Gewicht Abmessungen
U./min l/min bar kg mm
V.500F 3500 113 6,2 1,2 297 x 203 x 84
Modell Stützteller Schallpegel Schwingungs-intensität
m/s2
Druck dB(A) Leistung dB(A) Druck dB(C)
mm k* k* k* k**
V.500F Ø 120 81 0,53 92 0,34 < 130 3 2,82 0,77
1
5
234
67

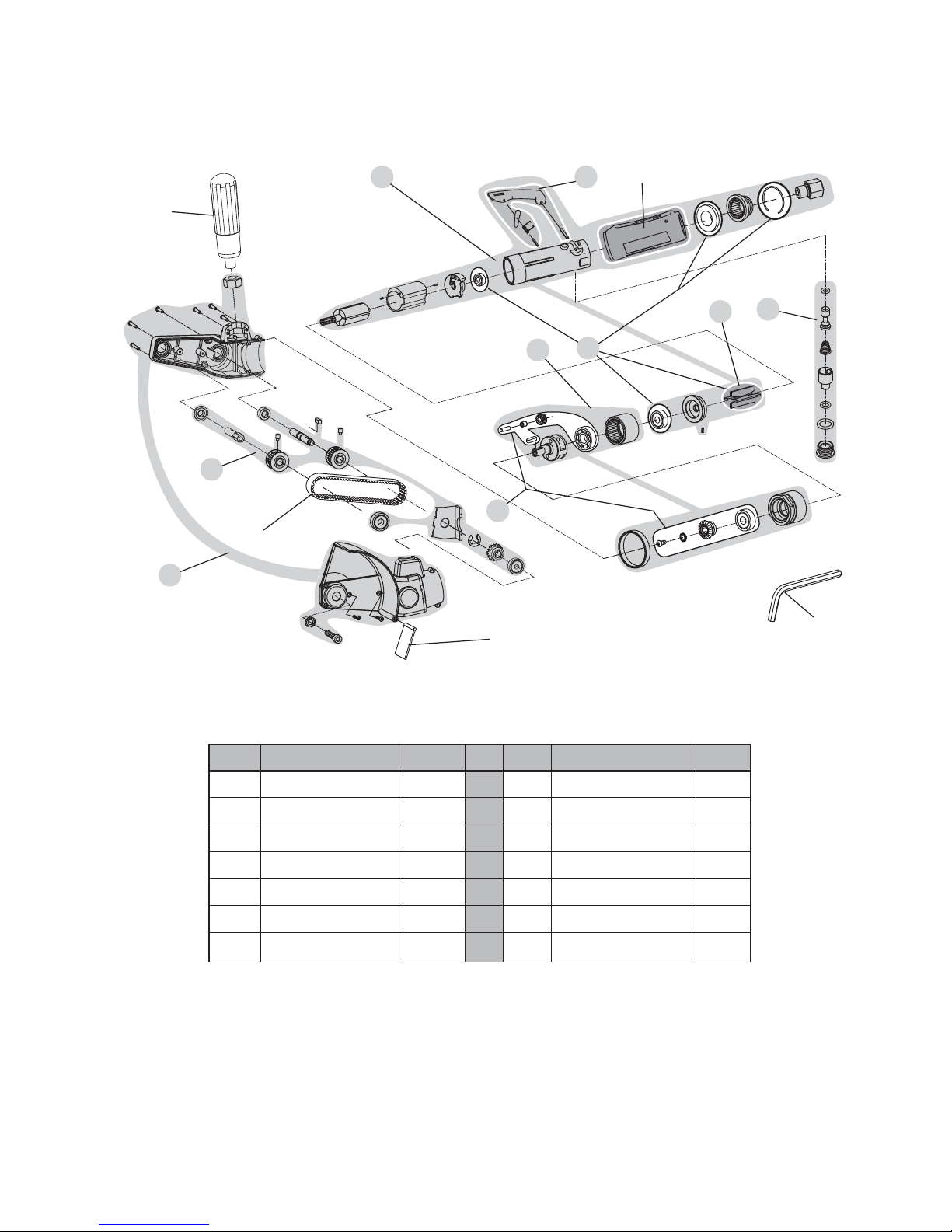

6
3
510
14
2
11
9
8
7
4
1
x 4
12
13
N° V.500F Qté N° V.500F Qté
1 V.500FSAV1 4 8 V.500FKT8 1
2 V.500FSAV2 1 9 V.500FKT9 1
3 V.500FSAV3 1 10 V.500FSAV10 1
4 V.500FKT4 1 11 V.500FSAV11 1
5 V.500FKT5 1 12 V.500FKT12 1
6 V.500FKT6 1 13 V.500FKT13 1
7 V.500FKT7 1 14 V.500FSAV14 5 mm 1

En France, pour tous renseignements techniques sur l'outillage à main, téléphonez au : 01 64 54 45 14
BELGIQUE
LUXEMBOURG
FACOM Belgie B.V.B.A.
Egide Walschaertsstraat 14-16
2800 MECHELEN
BELGIQUE
✆ : [phone]
Fax : [phone]
NEDERLAND FACOM Gereedschappen BV
Postbus 1007
2600 BA DELF
NEDERLAND
✆ : 0800 236 236 2
Fax : [phone]
DANMARK
FINLAND
NORGE
SVERIGE
FACOM NORDIC
Farverland 1B
DK-2600 GLOSTRUP
DENMARK
✆ : [phone]
Fax : [phone]
SINGAPORE
FAR EAST
FACOM TOOLS FAR EAST
N° 25 Senoko South Road
Woodlands East Industrial Estate
Singapore 758081
SINGAPORE
✆ : (65) 6752 2001
Fax : [phone]
SUISSE
ÖSTERREICH
STANLEY WORKS (Europe) Gmbh
Ringstrasse 14
CH - 8600 DÜBENDORF
SUISSE
✆ : 00 41 44 802 80 93
Fax : [phone]
ESPAÑA FACOM Herramientas S.L.
Poligono industrial de Vallecas
C/Luis 1°, n° 60 - Nave 95 - 2°Pl.
28031 Madrid
ESPAÑA
✆ : 91,778,21,13
Fax : 91,778,27,53
ITALIA SWK Utensilerie S.r.l.
Sede Operativa: Via Volta 3
21020 Monvalle (VA)
ITALIA
✆ : 0332 790326
Fax : [phone]
POLSKA STANLEY Black & Decker Polska Sp. zo.o.
ul. Postępu 21D
02-676 Warszawa
POLSKA
✆ : [phone]
Fax : [phone]
UNITED
KINGDOM
EIRE
STANLEY UK Ltd
3 Europa Court
ENGLAND
✆ : [phone]
Fax : [phone]
Europa Link SHEFFIELD S9 1XZ
FRANCE &INTERNATIONAL
FACOM S.A.S.
6-8, rue Gustave Eiffel B.P.99
F-91423 Morangis cedex
FRANCE
✆ : 01 64 54 45 45
Fax : [phone]
http:/ /www.facom.com
DEUTSCHLAND
Otto-Hahn-Straße 9
42369 Wuppertal
DEUTSCHLAND
✆ : (02 02) 69819-300
Fax : [phone]
STANLEY Deutschland GmbH
ΜΠΑΡΜΠΕΡΗΣ ΕΠΕ
Αργοναυτών 7-9
151 26 MAΡΟΥΣΙ
✆ : 210-8062811 ή 12
Fax. : [phone]
ΕΛΛΆΔΑ
CZECH REPUBLIC
& SLOVAKIA
Türkova 5b
149 00 Praha 4 - Chodov
Stanley Black & Decker Czech Republic s.r.o.
✆ : [phone]
Fax : [phone]
LATIN AMERICA
9786 Premier Parkway
Miramar, Florida 33025
USA
FACOM S.L.A.
✆ : [phone]
Fax : [phone]
SUISSE STANLEY WORKS (Europe) Gmbh
In der Luberzen 42
CH - 8902 URDORF
SUISSE
✆ : [phone]
Fax : [phone]
