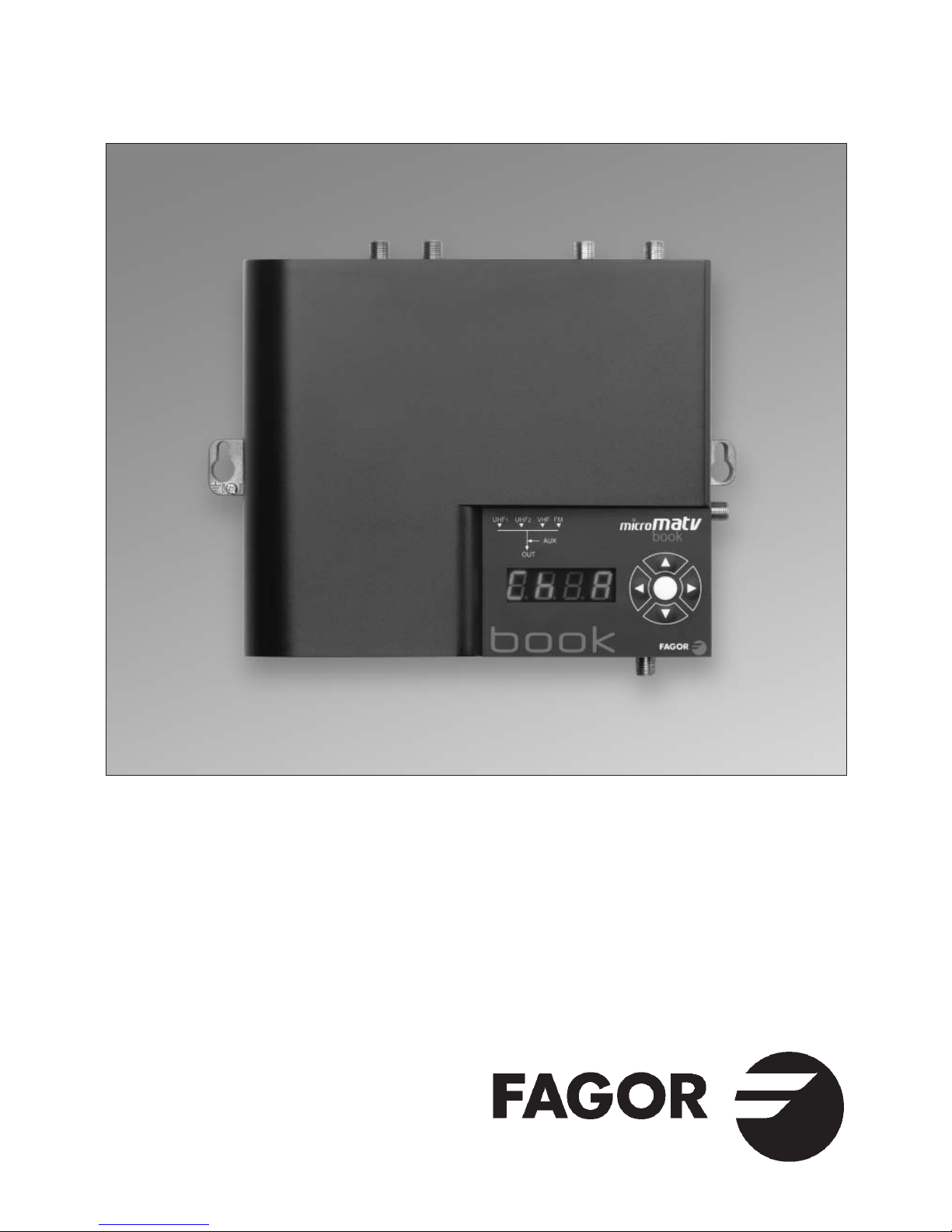

Fagor MicroMATVbook User manual

MicroMATV book
●Amplificador Selectivo Programable
●Programmierbarer Selektivverstärker
●Amplificateur Sélectif Programmable
●Selective Programmable Amplifier
●Amplificatore Selettivo Programable
●Amplificador Selectivo Programável
●Ohjelmoitava kanavakohtainen vahvistinkeskus

2
COMMANDES
1. Entrée UHF1
2. Entrée UHF2
3. Entrée VHF
4. Entrée FM
5. Entrée
auxiliaire TV
6. Sélection valeur
7. OK, valider
8. Sélection
paramètre
9. Sortie RF
10. Display
11. Entrée secteur
12. Prise de terre
CONTROLES
1. Entrada UHF1
2. Entrada UHF2
3. Entrada VHF
4. Entrada FM
5. Entrada
Auxiliar TV
6. Selección valor
7. OK, validar
8. Selección
parámetro
9. Salida RF
10. Display
11. Entrada de red
12. Toma de tierra
CONTROLLI
1. Ingresso UHF1
2. Ingresso UHF2
3. Ingresso VHF
4. Ingresso FM
5. Ingresso
ausiliare TV
6. Selezione
di valori
7. OK, enter
8. Selezione di
parametro
9. Uscita RF
10. Display
11. Ingresso di rete
12. Messa a terra
CONTROLS
1. UHF1 input
2. UHF2 input
3. VHF input
4. FM input
5. Auxiliary input TV
6. Selection value
7. OK, enter
8. Selection
parameter
9. Output
10. Display
11. Mains input
12. Grounding
COMANDOS
1. Entrada UHF1
2. Entrada UHF2
3. Entrada VHF
4. Entrada FM
5. Entrada
auxiliar TV
6. Seleção do valor
7. OK, enter
8. Seleção do
parâmetro
9. Saída RF
10. Display
11. Entrada de rede
12. Fio de terra
KYTKENNÄT
1. Sisääntulo UHF1
2. Sisääntulo UHF2
3. Sisääntulo VHF
4. Sisääntulo FM
5. Ulkoisenlaitteen
sisääntulo
6. Valintanäppäimet
7. OK enter
8. Parametrin valinta
9. RF ulos
10. Näyttö
11. Käyttöjännite
12. Maadoitus
REGLER
1. Eingang UHF1
2. Eingang UHF2
3. Eingang VHF
4. Eingang FM
5. Hilfseingang TV
6. Auswahl Wert
7. OK, enter
8. Auswahl
Parameter
9. Ausgang RF
10. Anzeige
11. Netzanschluss
12. Erdung
175
210 56
1 2 3 4
5
91011
6
7
8
12
■ Características principales
Die hanpteigeuschaften
Característiques principales
Main specifications
Caratteristiche principali
Caracteristicas principas
Otsikko
Banda cubierta Band Bande couverte Bands Covered Banda coperta Banda coberta Alue
Frecuencia Frequenz Fréquence Frequency Frequenza Frequência Taajuus
Ganancia Vertärkung Gain Gain Guadagno Ganho Vahvistus
Regulación de entrada Abstimmung Eingang Réglage d’entrée Input adjustment Regolazione d’ingresso Regulação de entrada Sisääntulon säätö
Selectividad ±20MHz
Scharfeinstellung ±20MHz Sélectivité ±20MHz Selectivity ±20MHz Selettività ±20MHz Selectividade ±20MHz Selektiivisyys
Figura de ruido Rauschfaktor Facteur de bruit Noise factor Fattore di rumorosità Factor ruído Kohinaluku
Nivel de entrada Operativer Eingangspegel Niveau d’entrée Operating input level Livello d’ingresso Nível opertivo de entrada Sisääntulotaso
Alimentación para Strom für Alimentation pour Power for Alimentazione per Alimentação Esivahvistimen
previos Vorverstärker pre-amplificateur pre-amplifier pre-amplificatore previo de antena jännitteen syöttö
Nivel de salida Ausgangspegel Niveau de sortie Output level Livello di uscita Nível de saída Lähtötaso
Tensión alimentación Spannungsversorgung Alimentation Power supply voltage Tensione di alimentazione Tensão alimentação Käyttöjännite
Temperatura de Funktionstemperatur Température de Operating Temperatura di Temperatura de Käyttölämpötila
funcionamiento fonctionnement temperature funzionamento funcionamento
EDFUKIPFI

Main
Menu
b.3 .
3
Standby
Pin number
Inic
UHF inputs
UHF filters
VHF input
*RF output
level
FM output
level
Memorize

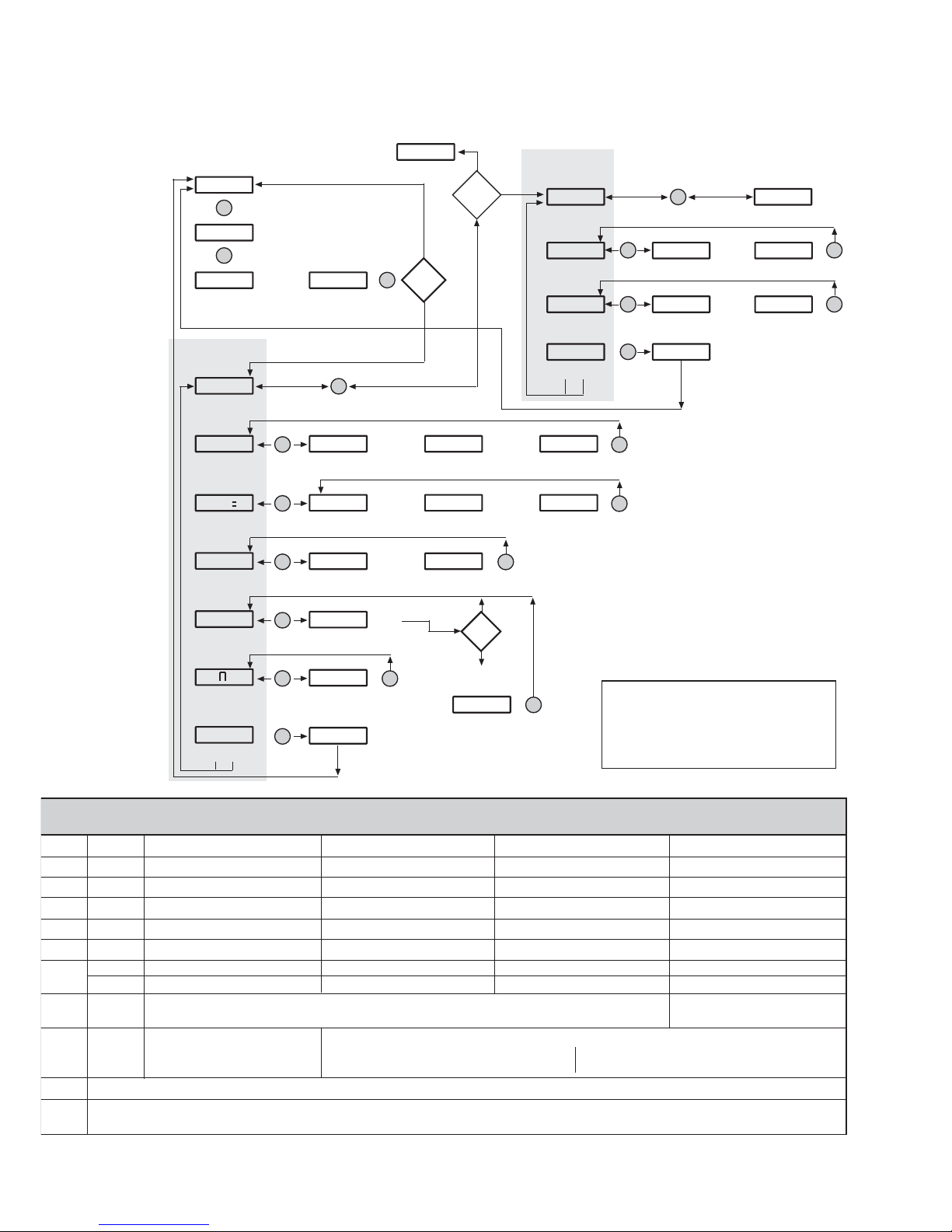

■ Diagrama de programación Programming diagram Diagrama de programação
Programmierungsschema Diagrama di programmazione Ohjelmointi kaavio
Diagramme de programmation
OK
¿?
Correct
yes
no
-.-.-.-.
G.A.i.n.
S.E.n.S.
2.1-- .
U.1 .
Extended
Menu
--.--
Main
Menu
RF
Level
Adjust
¿?
*RF output
level
yes
no
OK
OK
OK
OK
21-.-
U1 1.0
OK
OK
OK
OK
OK
OK
OK
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
❏
▲
❏
▼
rE.c rE.c.
OK
❏
▲
❏
▼
Attenuation 0dB
. . . .
Pin
OK
OK
-OO- -23-
--.--
In.U 5.--O . 0.dc . U.1 OF
OK F.1 21 . 21-.- . .no
Fi.LI
b1.b3
rF.L
F.L
rE.c
Press 5 seconds
OK
Press 5 seconds
¿Analogic channel?
“H” : to high level
“L” : to low level
4 1 12 dc
Anlg
3 2 24 dc U2 on
U2
OK
.no
OFF/b1 Anlg
b1-3/dAb ¿Analogic channel?
OK
OK
LE -.-
OK
rE.c.
L 9.0
F.1 H
Digital Level 90 ÷ 100
Analogic Level 100 ÷ 110 dBμV
¿?
Errors
no
❏
▲
❏
▼
❏
▲
❏
▼
yes
FM BI/BIII/DAB AUX UHF
MHz 87,5÷108 47÷68 / 174÷230 47÷68 / 132÷862 470÷862
dB 30 35 18 45 / 35
dB 30 30 — 30
dB — — — 20
dB 6 7 15 8
dB Analogic 71÷101 70÷93 90 60÷83 / 70÷93
Digital — 60÷83 80 50÷73 / 60÷83
mA (0 / 12 / 24 V
DC )
50 + 50
dBμV 107 114 (DIM –60 dBc)
DIN 45004B (DIM –35 dBc) operative output level 107 dBμV @ 10 Analogic Ch
97 dBμV @ 10 Digital Ch
Vac 230 ± 15%
ºC 0 - 50
MicroMATV book
adjust level
❏
▲
Reset: Press both arrows
rF.L
❏
▲
❏
▼

4
E
■ DESCRIPCIÓN
●El MicroMATV book es un amplificador selectivo programable
con dos entradas de UHF y 5 filtros de UHF sintonizables,
de anchura configurable entre 1 y 7 canales; dispone de una
entrada de VHF (BI, BIII o DAB); una entrada de FM y una
entrada Auxiliar. Cada entrada de UHF permite alimentar
un previo @ktive.
■ INSTALACIÓN Y PUESTA EN MARCHA
●Conectar la toma de tierra del equipo a la tierra de la
instalación.
●Conectar las antenas a las entradas del equipo y cargar
con 75 Ωlas no usadas.
●No insertar señal por la entrada Auxiliar durante la configuración
del equipo. Cargar con 75 Ω.
●Conectar una carga de 75 Ωen la salida.
●Conectar el equipo a la red eléctrica.
■ FUNCIONES DE LAS TECLAS
●La tecla nos permite entrar o salir de la función
seleccionada.
●Una vez dentro de la función, las teclas
permiten seleccionar el parámetro a modificar
y las teclas
❏
▲
❏
▼
modifican el valor del parámetro.
■ INDICACIONES EN EL DISPLAY
●Un punto parpadeando indica el parámetro a modificar.
●El punto más a la derecha del display iluminado indica que
el menú se extiende hacia la derecha.
●El punto en el centro del display indica que estamos
en la rueda de funciones del Menú Principal.
■ PROGRAMACIÓN
●Al conectar el quipo a la red eléctrica y después de unos
segundos el equipo pasa al estado de reposo. Un punto
iluminado se desplaza por el display.
●Pulsando la tecla aparece el texto Pin. Al volver a
pulsar la tecla , en el display aparece el código 00.
Con las teclas
❏
▲
❏
▼
debemos introducir el código 23
y pulsar la tecla para poder acceder al menú del equipo.
En cualquier otro caso el menú vuelve al estado de reposo.
●Una vez introducido el código correcto accedemos
al Menú Principal. Este estado se denomina Inicio.
En el display aparece “--.--“.
●Mediante las flechas nos podemos mover por la rueda
de funciones del Menú Principal: Inicio; Configuración
de las entradas UHF; Programación de los filtros UHF;
Configuración de la entrada VHF; Nivel de salida;
Nivel de FM y Memorización.
1. Menú principal
1.1. Configuración de entradas UHF “In. U”
●Permite seleccionar el número de filtros conectado a
cada entrada de UHF: 5-0, 4-1 ó 3-2.
●Pulsando la tecla se entra en la configuración
de la tensión para previos de UHF: 0V, 12V o 24V.
●La tensión seleccionada es la misma para las dos
entradas UHF.
●Pulsando la tecla seleccionamos la entrada de
UHF: U1 o U2.
●Pulsamos la tecla y mediante las teclas
❏
▲
❏
▼
activamos o no la alimentación del previo en esa entrada.
●La tensión de la alimentación a los previos es
cortocircuitable.
1.2. Programación de los filtros de UHF “Fi.Lt”
●Permite seleccionar en cada filtro el canal o canales de
UHF a amplificar.
●Pulsando la tecla seleccionamos el canal final
del filtro: máx. 7 canales.
1.3. Configuración de la entrada VHF “b1.b3”
●Permite seleccionar entre OFF, BI, BIII, BI-BIII o DAB.
●Pulsamos la tecla y mediante las teclas indicamos
la existencia de algún canal analógico en esta banda:
por defecto todos son digitales.
1.4. Nivel de salida “RF. L”
●Esta función realiza un ajuste automático de los niveles
en UHF y VHF.
●Mediante las teclas
❏
▲
❏
▼
seleccionamos el nivel
de salida deseado. Dos puntos parpadean si el equipo
necesita recalcular las ganancias.
●Pulsando la flecha se ajustarán automáticamente
las ganancias para el nivel de salida seleccionado.
Durante el proceso el display muestra unos leds
en movimiento. Si no se pueden calcular las ganancias
(hay que revisar que no exista señal en la entrada
Auxiliar) el display muestra “Err”. Con las flechas
❏
▲
❏
▼
se pueden ver los filtros con nivel demasiado
alto “H” o demasiado bajo “L”.
●El valor del nivel de salida estará comprendido entre 100
y 110 dBμV cuando alguna de las señales del equipo
sea analógica. En este caso las ganancias de los filtros
con sólo señal digital se estimaran para que esta señal
esté 10 dB por debajo. En el caso de que la naturaleza
de todas las señales sea digital, el nivel de salida se
podrá seleccionar entre 90 y 100 dBμV. (Ver punto 1.2).
1.5. Nivel de FM “FM. L”
●Mediante las teclas
❏
▲
❏
▼
se ajusta el nivel de salida
de FM.
OK
OK
OK
OK
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▲
Un cambio de configuración de entradas resetea la
programación de los canales en los filtros de UHF.
Pulsando la tecla indicamos la existencia de algún
canal analógico en este filtro: por defecto todos son
digitales.
❏
▼
Cuando un filtro procesa varios canales, el nivel de
salida será inferior al seleccionado. El nivel puede
ajustarse manualmente desde el Menú Extendido.
El sistema no permite repetir un canal ni programar
en canal adyacente otro filtro conectado en la misma
entrada.

5
E
1.6. Memorización “Rec”
●Pulsar para memorizar la configuración del equipo.
Durante este proceso hay dos leds parpadeando.
La memorización también se realiza de forma automática
trascurridos 3 minutos desde la última tecla pulsada.
Después de la memorización el sistema cambia al
estado de reposo.
2. Menú Extendido
●Desde el menú inicio podemos acceder al Menú Extendido
(y viceversa) pulsando la tecla durante 4 segundos.
En este menú los 4 puntos del display están encendidos
“-.-.-.-.“
2.1. Ganancias “G.A.i.n”
●Permite ajustar manualmente la ganancia de cada filtro
activo de UHF y de la entrada de VHF.
●El equipo visualiza canales en UHF, todos los canales
que pasen por el mismo filtro se verán afectados
por igual.
●Mediante las teclas
❏
▲
❏
▼
ajustamos la ganancia. La raya
del digito tres indica si aumentamos o disminuimos la
ganancia. El cuarto dígito indica si hemos llegado al límite
de la regulación.
2.2. Sensibilidad de entrada “S.e.n.S.”
●Permite aplicar/eliminar en cada entrada de UHF
una atenuación de 0 ó 10 dB.
3. Reset
●Pulsando al mismo tiempo las teclas
❏
▲
y
❏
▼
el equipo
resetea todos sus parámetros.
Configuración de entradas UHF / Filtros
Nivel de salida operativo
4. Problemas y Causa posible
OK
OK
NO ABRIR EL EQUIPO SIN DESCONECTAR
DE LA RED ELÉCTRICA.
SOLO PARA USO INTERIOR.
El menú extendido sólo será accesible una vez que el
equipo haya ajustado las ganancias para el nivel de
salida seleccionado.
Entradas
UHF1 UHF2
50
4 1 Filtros
32
Nº de canales Analogicos, UHF+VHF+Aux 6 8 10 16
Niveles de salida RF (@Digitales -10dB) dBμV 110 108 107 105
Efecto
No se puede acceder
al Menú Extendido
No ajusta los niveles
y muestra Err
Ha dejado de entregar
señal en la salida
Muestra Err tras
hacer RF_L
Señales de UHF bien
en entrada pero baja
en salida
No permite seleccionar
un canal
No se puede configurar
la anchura de un filtro
No se puede
seleccionar el Nivel
de Salida por encima
de 100
Tras hacer RF_L
muestra Err y la tecla
OK no responde
Causa posible
No se ha realizado el
ajuste de niveles RF_L
Hay señal en la
entrada Auxiliar
Se ha cambiado la
programación de
algún filtro o la
configuración de
entradas UHF
Señales de entrada
y/o salida fuera de
rango
Puede haber una
señal alta que haya
activado el atenuador
de entrada
Conflicto de solapa-
miento o adyacencia
con otro filtro
Todos los filtros están
programados para
señales digitales
Niveles fuera de rango
en la entrada
Acción
Cargar la entrada
AUX con 75 Ohm
y realizar la función
RF_L
Verificar los niveles de
entrada y consultar
límites en el manual
Utilizar una entrada de
UHF solo para las
señales altas
Reorganizar los
canales en los filtros
Programar los filtros
que tienen canales
analógicos
Primero hay que con-
sultar los Errores con
flechas UP y DOWN

F
■ DESCRIPTION
●Le MicroMATV book est un amplificateur sélectif
programmable à deux entrées UHF, et 5 filtres UHF
réglables pour une plage paramétrable de 1 à 7 canaux ;
il dispose d'une entrée VHF (BI, BIII ou DAB), d'une entrée
FM et d'une entrée Auxiliaire. Chaque entrée UHF permet
d'alimenter un @ktive préalable.
■ INSTALLATION ET MISE EN MARCHE
●Connecter la prise de terre de l'équipement à la terre de
l'installation.
●Connecter les antennes aux entrées de l'équipement et
charger avec 75 Ωcelles non utilisées.
●Ne pas insérer de signal par l'entrée Auxiliaire pendant la
programmation de l'équipement. Charger avec 75 Ω.
●Brancher une charge de 75 Ωsur la sortie.
●Brancher l'équipement sur le secteur.
■ FONCTIONS DES TOUCHES
●La touche nous permet d'accéder à la fonction
sélectionnée ou d'en sortir.
●Une fois au sein de la fonction, les touches
servent à sélectionner le paramètre à modifier et les
touches
❏
▲
❏
▼
modifient la valeur du paramètre.
■ INDICATIONS SUR L'AFFICHEUR
●Un point clignotant signale le paramètre à modifier.
●Le point le plus à droite de l'afficheur éclairé indique que
le menu se prolonge sur la droite.
●Le point au centre de l'afficheur indique que nous sommes
sur la roue de fonctions du Menu Principal.
■ PROGRAMMATION
●Après avoir branché l'équipement sur le secteur, au bout
de quelques secondes l'équipement passe à l'état de
repos. Un point éclairé se déplace sur l'afficheur.
●En pressant la touche le texte Pin apparaît.
En re-pressant la touche , l'afficheur montre le
code 00. Avec les touches
❏
▲
❏
▼
entrer le code 23
et presser la touche pour pouvoir accéder au menu
de l'équipement. Dans les autres cas, le menu revient à l'état
de repos.
●Après avoir saisi le code correct, nous accédons au Menu
Principal. Cet état est l'état de Démarrage. L'afficheur
montre “--.--“.
●Les flèches nous permettent de nous déplacer entre les
fonctions du Menu Principal : Démarrer ; Paramétrage
des entrées UHF ; Programmation des filtres UHF ;
Paramétrage de l'entrée VHF ; Niveau de sortie ; Niveau
FM et Mémorisation.
1. Menu principal
1.1. Paramétrage des entrées UHF “In. U”
●Cette fonction sert à sélectionner le nombre de filtres
connectés à chaque entrée UHF : 5-0, 4-1 ou 3-2.
●En pressant la touche nous accédons au paramétrage
de la tension pour les équipements UHF préalables :
0V, 12V ou 24V.
●La tension sélectionnée est la même pour les deux
entrées UHF.
●En pressant la touche , nous sélectionnons l'entrée
UHF: U1 ou U2.
●En pressant la touche et à l'aide des touches
❏
▲
❏
▼
nous activons ou non l'alimentation de l'équipement
en amont sur cette entrée.
●La tension d'alimentation des préalables peut se
court-circuiter.
1.2. Programmation des filtres UHF “Fi.Lt”
●Cette fonction permet de sélectionner sur chaque filtre le
ou les canaux UHF à amplifier.
●En pressant la touche nous sélectionnons le canal
final du filtre: maxi. 7 canaux.
1.3. Paramétrage de l'entrée VHF “b1.b3”
●La fonction permet de choisir entre OFF, BI, BIII, BI-BIII ou DAB.
●En pressant la touche et à l'aide des touches, nous
indiquons l'existence d'un canal analogique sur cette
bande : par défaut, tous sont numériques.
1.4. Niveau de sortie “RF. L”
●Cette fonction réalise un réglage automatique des
niveaux en UHF et en VHF.
●A l'aide des touches
❏
▲
❏
▼
nous sélectionnons le
niveau de sortie recherché. Les points clignotent si
l'équipement a besoin de recalculer les gains.
●En pressant la flèche , les gains s'adaptent
automatiquement au niveau de sortie sélectionné.
Pendant cette opération, l'afficheur montre des DEL
en mouvement. Si les gains ne peuvent pas être calculés
(vérifier qu'il n'y a pas de signal sur l'entrée auxiliaire),
l'afficheur indique “Err”. A l'aide des flèches
❏
▲
❏
▼
,
nous pouvons voir les filtres à niveau trop haut “H”
ou trop bas “L”.
●La valeur du niveau de sortie sera comprise entre 100
et 110 dBμV si l'un des signaux de l'équipement est
analogique. Dans ce cas, les gains des filtres à signal
numérique uniquement sont estimés pour que ce signal
soit 10 dB en dessous. Si tous les signaux est sont de
nature numérique, le niveau de sortie peut être sélectionné
entre 90 et 100 dBμV. (Voir le point 1.2).
1.5. Niveau de FM “FM. L”
●A l'aide des touches
❏
▲
❏
▼
nous réglons le niveau de
sortie FM.
OK
OK
OK
OK
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▲
6
Tout changement de paramétrage des entrées réinitialise
la programmation des canaux sur les filtres UHF.
En pressant la touche nous indiquons l'existence
d'un canal analogique sur ce filtre: par défaut, tous
sont numériques.
❏
▼
Quand un filtre traite plusieurs canaux, le niveau de
sortie sera inférieur á celui sélectionné. Le niveau peut
s’ajuster manuellement depuis le Menu étendu.
Le système ne permet pas de répéter un canal ni de
programmer sur un canal adjacent un autre filtre
connecté sur la même entrée.

F
1.6. Enregistrement “Rec”
●Presser pour enregistrer le paramétrage de
l'équipement. Pendant cette opération, deux DEL
clignotent. La mémorisation s'effectue également de
façon automatique 3 minutes après la pression de la
dernière touche. Après la mémorisation, le système
passe à l'état de repos.
2. Menu Etendu
●Depuis le menu de départ, nous pouvons accéder au Menu
Etendu (et vice-versa) en pressant la touche pendant
4 secondes. Dans ce menu, les 4 points de l'afficheur sont
allumés “-.-.-.-.“
2.1. Gains “G.A.i.n”
●Cette fonction permet de régler manuellement le gain de
chaque filtre UHF actif et celui de l'entrée VHF.
●L'équipement affiche les canaux en UHF et tous les
canaux qui passent par le même filtre sont pareillement
touchés.
●A l'aide des touches
❏
▲
❏
▼
régler le gain. La raie du
chiffre indique si nous augmentons ou si nous diminuons
le gain. Le quatrième chiffre signale si nous avons atteint
la limite du réglage.
2.2. Sensibilité d'entrée “S.e.n.S.”
●Cette fonction permet d'appliquer/éliminer à chaque entrée
UHF une atténuation de 0 ou 10 dB.
3. Reset
●En pressant en même temps les touches
❏
▲
et
❏
▼
l'équipement réinitialise tous ses paramètres.
Configuration d’entrées UHF / Filtres
Niveau de travail
4. Problèmes et possibles causes
OK
OK
7
RISQUE DE CHOC ELECTRIQUE.
NE PAS OUVRIR.
POUR USAGE A L’INTERIOR SEULAMENT.
Le menu étendu n'est accessible qu'après le réglage
des gains pour le niveau de sortie sélectionné.
Entrées
UHF1 UHF2
50
4 1 Filtres
32
Nº de canaux Analogiques, UHF+VHF+Aux 6 8 10 16
Niveau de sortie RF (@Numériques -10dB) dBμV 110 108 107 105
Effet
Impossible d’accéder
au Menu Étendu
N’ajuste pas les
niveaux et affiche Err
A cessé de délivrer
le signal en sortie
Affiche Err après
avoir fait RF_L
Signaux UHF bien
en entrée mais bas
en sortie
Ne laisse pas
sélectionner un canal
Impossible de
paramétrer la largeur
d’un filtre
Impossible de
sélectionner le Niveau
de Sortie au-dessus
de 100
Après avoir fait RF_L
affiche Err et la
touche OK ne
répond pas
Cause possible
Le réglage de niveaux
RF_L n’a pas été
réalisé
Signal à l’entrée
Auxiliar
La programmation
d’un filtre ou le
paramétrage des
entrées UHF a été
modifié
Signaux d’entrée
et/ou de sortie hors
plage
Il se peut qu’un signal
haut ait activé
l’atténuateur d’entrée
Conflit de chevauche-
ment ou d’adjacence
avec un autre filtre
Tous les filtres sont
programmés pour
signaux numériques
Niveaux hors plage à
l’entrée
Action
Charger l’entrée AUX
à 75 Ohm et exécuter
la fonction RF_L
Vérifier les niveaux
d’entrée et voir les
limites dans le manuel
Utiliser une entrée
UHF uniquement pour
les signaux hauts
Réorganiser les
canaux sur les filtres
Programmer les filtres
qui ont des canaux
analogiques
Consulter d’abord les
Erreurs avec flèches
UP et DOWN

●Press the key to enter the voltage configuration for
UHF preamplifiers: 0V, 12V or 24V.
●The voltage selected is the same for the two UHF inputs.
●Press the key to select the UHF input: U1 or U2.
●Press the key and use the
❏
▲
❏
▼
keys to activate
the supply to the preamplifier in that input or not.
●The supply voltage to the preamplifiers is shortcircuitable.
1.2. Programming the UHF filters “Fi.Lt”
●Enables you to select the UHF in each filter the channel
or channels to be amplified.
●Press the key to select the filter’s final channel:
max. 7 channels.
1.3. Configuring the VHF input “b1.b3”
●Enables you to select OFF, BI, BIII, BI-BIII or DAB.
●Press the key and use the keys to indicate the
existence of an analogue channel on this band: by default
they are all digital.
1.4. Output level “RF. L”
●This function carries out an automatic level adjustment in
UHF and VHF.
●Use the
❏
▲
❏
▼
keys to select the output level required.
The dots flash if the unit needs to recalculate the gains.
●Press the arrow to automatically adjust the gains for
the output level selected.
During the process the display shows some moving leds.
If the gains cannot be calculated (you have to check that
there is no signal in the auxiliary input), the display
shows “Err”. With the arrows
❏
▲
❏
▼
you can see the
filters with too high a level “H” or too low “L”.
●The output level value will be between 100 and 110 dBμV
when any of the unit’s signals is analogue. In this case
the gains for the filters with just one digital signal will be
estimated so that this signal is 10 dB lower. In the event
that all the signals are digital, the output level can be
selected between 90 and 100 dBμV. (See point 1.2).
1.5. FM level “FM. L”
●Use the
❏
▲
❏
▼
keys to the adjust the FM output level.
The system does not allow you to repeat a channel
or program on an adjacent channel another filter
connected to the same input.
8
UK
■ DESCRIPTION
●The MicroMATV book book is a programmable selective
amplifier with two UHF inputs and 5 tuneable UHF filters,
with a bandwidth that can be configured between 1 and 7
channels; it has a VHF input (BI, BIII or DAB); an FM input and
an Auxiliary input. Each UHF input allows power to be supplied
to an @ktive preamplifier.
■ INSTALLATION AND START-UP
●Connect the unit ground point to the installation ground
point.
●Connect the antennae to the unit inputs and charge those
not used with 75 Ω.
●Do not enter a signal through the Auxiliary input during
equipment configuration. Charge with 75 Ω.
●Connect one 75 Ωload on the output.
●Connect the unit to the mains supply.
■ KEYBOARD FUNCTIONS
●The key enables you to enter or quit the function
selected.
●Once inside the function, the keys enable you
to select the parameter to be modified and the
❏
▲
❏
▼
keys modify the value of the parameter.
■ INDICATIONS ON THE DISPLAY
●A flashing dot indicates the parameter to be modified.
●The illuminated dot on the right hand side of the display
indicates that the menu extends to the right.
●The dot in the middle of the display indicates that you are
in the Main Menu’s function wheel.
■ PROGRAMMING
●When the unit is connected to the mains supply, after a few
seconds the unit goes into standby mode. An illuminated
dot moves across the display.
●Press the key and the text Pin will appear. Press
the key again, the code 00 will appear on the display.
Use the
❏
▲
❏
▼
keys to enter the code 23 and press
the key to access the unit’s menu. In any other case,
the menu returns to standby mode.
●Once the right code has been entered, you gain access
to the Main Menu. This status is called Start. “--.--“
appears on the display.
●Use the arrows to move around the Main Menu’s function
wheel: Start; UHF input configuration; UHF filter
programming; VHF input configuration; Output level;
FM level and Memorise.
1. Main menu
1.1. UHF input configuration “In. U”
●Enables you to select the number of filters connected
to each UHF input: 5-0, 4-1 or 3-2.
OK
OK
OK
OK
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▲
A change in the input configuration resets the
programming of the channels in the UHF filters.
Press the key to indicate the existence of an
analogue channel on this filter: by default they are
all digitals.
❏
▼
When several channels are processed in the same filter, the
output level will be lower than the selected one. The output
level can be adjusted manually from the Extended Menu.

UK
9
1.6. Memorise “Rec”
●Press to memorise the configuration of the unit.
During this process two leds will be flashing. The
configuration is also memorised automatically 3 minutes
after the last key is pressed. After memorising has
been carried out, the system changes to standby
mode.
2. Extended Menu
●You can access the Extended Menu from the start menu
(and vice-versa) by pressing the key for 4 seconds.
In this menu, the four dots on the display are illuminated
“-.-.-.-.“
2.1. Gains “G.A.i.n”
●Enables the gain to be adjusted manually for each active
UHF filter and the VHF input.
●The unit displays channels in UHF, all the channels that
pass through the same filter will be equally affected.
●Use the
❏
▲
❏
▼
keys to adjust the gain. The line in the
third digit indicates if you are increasing or reducing the
gain. The fourth digit indicates if you have reached the
regulation limit.
2.2. Input sensitivity “S.e.n.S.”
●Enables you to apply/eliminate an attenuation of 0 or 10 dB
in each UHF input.
3. Reset
●Press the
❏
▲
and
❏
▼
keys at the same time for the unit to
reset all its parameters.
Configuration UHF Inputs / Filters
Operative output level
4. Problems and possible cause
OK
OK
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
INDOOR USE ONLY.
Nº of Analogic channels, UHF+VHF+Aux 6 8 10 16
RF output level (@Digitals -10dB) dBμV 110 108 107 105
The extended menu will only be accessible once
the unit has adjusted the gains for the output level
selected.
Inputs
UHF1 UHF2
50
4 1 Filters
32
Effect
The Extended Menu
cannot be accessed
Levels not adjusted
and Err shown
There is no longer a
signal being delivered
to output
Err shown after
carrying out RF_L
UHF signals OK
in input but low in
output
Channel not allowed
to be selected
Filter width cannot be
configured
Output Level cannot
be selected over 100
After carrying out
RF_L Err shown and
OK key does not
respond
Possible Cause
The RF_L level
adjustment has not
been carried out
There is a signal on
the Auxiliary input
The programming
of a filter or the
configuration of UHF
inputs has been
changed
Input and/or output
signals out of range
There could be a
high signal that has
activated the input
attenuator
Conflict of overlapping
or proximity with
another filter
All the filters are
programmed for
digital signals
Levels out of range on
input
Action
Charge the AUX input
with 75 Ohm and
carry out the RF_L
function
Check the input levels
and consult the limits
in the manual
Use a UHF input only
for the high signals
Reorganise the
channels on the
filters
Program the filters
that have analogue
channels
You have to consult
the Errors first using
the UP and DOWN
arrows

10
I
■ DESCRIZIONE
●Il MicroMATV book è un amplificatore selettivo programmabile
con due ingressi UHF e 5 filtri UHF sintonizzabili, di larghezza
impostabile tra 1 e 7 canali; disponne di un ingresso VHF (BI, BIII
o DAB); un ingresso FM e un ingresso Ausiliare. Ogni ingresso
UHF consente di alimentare un pre@ktive.
■ INSTALLAZIONE E AVVIO
●Collegare la messa a terra dell'impianto alla terra
dell'impianto.
●Collegare le antenne agli ingressi dell'impianto e caricare
con 75 Ωquelli non usati.
●Non inserire il segnale dall'ingresso Ausiliare durante
l'impostazione dell'impianto. Caricare con 75 Ω.
●Chiudere l’uscita con 75 Ω.
●Collegare una caricare du 75 Ωa l'uscita.
■ FUNZIONI DEI TASTI
●Il tasto consente di entrare o di uscire dalla funzione
selezionata.
●Una volta nella funzione, i tasti consentono
di selezionare il parametro da modificare, mentre
i tasti
❏
▲
❏
▼
modificano il valore del parametro.
■ INDICAZIONI SUL DISPLAY
●Un punto lampeggiante indica il parametro da modificare.
●Il punto illuminato più a destra del display indica che il menù
si estende verso destra.
●Il punto nel centro del display indica che ci si trova nel
gruppo delle funzioni del menù principale.
■ PROGRAMMAZIONE
●Quando si collega l'impianto alla rete elettrica e dopo
qualche secondo l'impianto passa allo stato di riposo.
Un punto illuminato si sposta sul display.
●Premendo il tasto compare il testo Pin. Se si premere
di nuovo il tasto , sul display compare il codice 00.
Con i tasti
❏
▲
❏
▼
occorre immettere il codice 23
e premere il tasto per accedere al menù dell'impianto.
In qualsiasi altro caso il menù torna allo stato di riposo.
●Una volta immesso il codice corretto, si accede al Menù
principale. Questo stato è denominato Start. Sul display
compare “--.--“.
●Tramite le frecce è possibile spostarsi nel gruppo di funzioni
del menù principale: Start; Impostazione degli ingressi
UHF; Programmazione dei filtri UHF; Impostazione
dell'ingresso VHF; Livello di uscita; Livello FM
e memorizzazione.
1. Menù principale
1.1. Impostazione degli ingressi UHF “In. U”
●Consente di selezionare il numero di filtri collegato a ogni
ingresso UHF: 5-0, 4-1 o 3-2.
●Premendo il tasto si entra nell'impostazione della
tensione per pre-amplificatori UHF: 0 V, 12 V o 24 V.
●La tensione selezionata è la stessa per i due ingressi UHF.
●Premendo il tasto si seleziona l'ingresso UHF:
U1 o U2.
●Premere il tasto e tramite i tasti
❏
▲
❏
▼
si attiva o
meno l'alimentazione del pre-amplificatore in quell'ingresso.
●La tensione dell'alimentazione ai pre-amplificatori è
cortocircuitabile.
1.2. Programmazione dei filtri UHF “Fi.Lt”
●Consente di selezionare in ogni filtro il canale o canali
UHF da amplificare.
●Premendo il tasto si seleziona il canale finale del filtro:
max. 7 canali.
1.3. Impostazione dell'ingresso VHF “b1.b3”
●Consente di scegliere tra OFF, BI, BIII, BI-BIII o DAB.
●Premere il tasto e tramite i tasti indicare l’esistenza di
qualche canale analogico in questa banda: di default
sono tutti digitali.
1.4. Livello di uscita “RF. L”
●Questa funzione esegue una regolazione automatica dei
livelli in UHF e VHF.
●Tramite i tasti
❏
▲
❏
▼
si seleziona il livello di uscita
richiesto. I punti lampeggiano se l'impianto richiede
il ricalcolo dei guadagni.
●Premendo il freccia si regolano automaticamente
i guadagni per il livello di uscita impostato.
Durante il processo, il display mostra alcuni led in
movimento. Se non si possono calcolare i guadagni
(occorre accertare l'assenza di segnale nell'ingresso
ausiliare) il display mostra “Err”. Con le frecce
❏
▲
❏
▼
si possono visualizzare i filtri con livello troppo alto “H”
o troppo basso “L”.
●Il valore del livello di uscita deve essere compreso tra 100
e 110 dBμV quando qualche segnale dell'impianto è
analogico. In questo caso i guadagni dei filtri solo con
segnale digitale sono stimati affinché questo segnale sia
10 dB al di sotto. Se il tipo di tutti i segnali è digitale,
il livello di uscita si può selezionare tra 90 e 100 dBμV.
(Vedere il puti 1.2).
1.5. Livello di FM “FM. L”
●Tramite i tasti
❏
▲
❏
▼
si regola il livello di uscita FM.
OK
OK
OK
OK
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▲
La modifica dell'impostazione degli ingressi comporta
il reset della programmazione dei canali nei filtri UHF.
Premendo il tasto si indica l’esistenza di qualche
canale analogico in questo filtro: di default sono tutti
digitali.
❏
▼
Il sistema non consente di ripetere un canale né di
programmare in un canale adiacente un altro filtro
collegato allo stesso ingresso.
Se, in lo stesso filtro, procesiamo varii canali, el livello
d’uscita sará inferiore al scelto. Il livello puo essere
regolato sul Extended Menu.

I
11
1.6. Memorizzazione “Rec”
●Premere per memorizzare l'impostazione
dell'impianto. Durante questo processo lampeggiano
due led. La memorizzazione si esegue anche
automaticamente una volta trascorsi 3 minuti
dall'ultima pressione di un tasto.
Dopo la memorizzazione il sistema cambia allo
stato di riposo.
2. Menù esteso.
●Dal menù Start è possibile accedere al menù esteso
(e viceversa) premendo il tasto per 4 secondi.
In questo menù i 4 punti del display sono accesi
“-.-.-.-.“
2.1. Guadagni “G.A.i.n”
●Consente di regolare manualmente il guadagno di ogni filtro
attivo di UHF e dell'ingresso VHF.
●L'impianto visualizza i canali in UHF, tutti i canali che
passano dallo stesso filtro sono interessati allo stesso
modo.
●Tramite i tasti
❏
▲
❏
▼
si regola il guadagno. La riga della
cifra tre indica se il guadagno aumenta o diminuisce.
La quarta cifra indica se è stato raggiunto il limite della
regolazione.
2.2. Sensibilità dell'ingresso “S.e.n.S.”
●Consente di applicare/eliminare in ogni ingresso UHF
uno smorzamento di 0 o 10 dB.
3. Reset
●Premendo allo stesso tempo i tasti
❏
▲
❏
▼
l'impianto
esegue il reset di tutti i parametri.
Configurazione degli ingressi UHF / Filtri
Livello d’uscita di lavoro
4. Problemi e Causa possible
OK
OK
NON APRIRE L’APPARECCHIATURA
SENZA AVER PRIMA SCOLLEGATO
LA RETE ELETTRICA.
SOLO PER USO INTERNO.
Il menù esteso è accessibile solo una volta che
l'impianto ha regolato i guadagni per il livello di uscita
impostato.
Ingressi
UHF1 UHF2
50
4 1 Filtri
32
Nº di canali Analogico, UHF+VHF+Aux 6 8 10 16
Livello d’uscita RF (@Digitale -10dB) dBμV 110 108 107 105
Problema
Non di può accedere
al menu Esteso
Non regola i livelli e
mostra Err
Nessun segnale
all'uscita
Si mostra Err dopo
fare RF_L
Buon livello di segnale
UHF al ingresso ma
basso all'uscita
Non consente di
selezionare un canale
Non si può
configurare la
larghezza di un filtro
Non si può selezionare
un livello d'uscita
sopra 100 dB
Dopo fare la RF_L,
si mostra Err e il tasto
OK non lavora
Causa possibile
Non si ha fatto
il regolamento
di livelli RF_L
C'è segnale all'ingresso
ausiliario
Si ha cambiato la
programmazione di
qualcuno filtro o la
configurazione dei
ingressi UHF
Segnali d'ingresso
/uscita fora del range
Ci può essere
un segnale alto
al'ingresso che ha
attivato l'attenuatore
d'ingresso
Una sovrapposizione
o adiacenza con un
altro filtro
Tutti i filtri sono
programmati con
segnali digitali
Livelli d'ingresso
fora di range
Azione
Caricare il ingresso
AUX con 75 ohm
e fare la funzione
RF_L
Verfificare i livelli
d'ingresso e
consultare i limiti
in questo manuale
Utilizzare un ingresso
di UHF solo per
i segnali alti
Riorganizzare i canali
nei filtri
Programmare i filtri
che hanno canali
analogichi
Verificare i errori
premendo i tasti
UP e DOWN

12
P
■ DESCRIÇÃO
●MicroMATV book é um amplificador selectivo programável
com duas entradas de UHF e 5 filtros de UHF sintonizáveis,
de largura configurável entre 1 e 7 canais; dispõe de uma
entrada de VHF (BI, BIII ou DAB); uma entrada de FM e uma
entrada Auxiliar. Cada entrada de UHF permite alimentar um
pré-amplificador @ktive.
■ INSTALAÇÃO E COLOCAÇÃO EM SERVIÇO
●Ligar a tomada de terra do equipamento à terra da instalação.
●Ligar as antenas às entradas do equipamento e carregar com
75 Ωas que não forem usadas.
●Não inserir sinal pela entrada Auxiliar durante a configuração
do equipamento. Carregar com 75 Ω.
●Ligar uma carga de 75 Ωna saída.
●Ligar o equipamento à rede eléctrica.
■ FUNÇÕES DAS TECLAS
●A tecla permite entrar ou sair da função seleccionada.
●Uma vez dentro da função, as teclas permitem
seleccionar o parâmetro a modificar e as teclas
❏
▲
❏
▼
modificam o valor do parâmetro.
■ INDICAÇÕES NO DISPLAY
●Um ponto a piscar indica o parâmetro a modificar.
●O ponto mais à direita do display iluminado indica que
o menu pode ser alargado para a direita.
●O ponto no centro do display indica que está na roda de
funções do Menu Principal.
■ PROGRAMAÇÃO
●Depois de ligar o equipamento à rede eléctrica e passado
alguns segundos, o equipamento passa para o estado
de repouso. Um ponto iluminado desloca-se pelo display.
●Premindo a tecla aparece o texto Pin. Premindo
novamente a tecla , no display aparece o código 00.
Com as teclas
❏
▲
❏
▼
introduza o código 23 e prima
a tecla para poder aceder ao menu do equipamento.
Em qualquer outro caso, o menu volta ao estado de repouso.
●Depois de introduzir o código correcto, acede ao Menu
Principal. Este estado denomina-se Início.
No display aparece “--.--“.
●As setas permitem deslocar-se pela roda de funções do
Menu Principal: Início; Configuração das entradas UHF;
Programação dos filtros UHF; Configuração da entrada
VHF; Nível de saída; Nível de FM e Memorização.
1. Menu principal
1.1. Configuração de entradas UHF “In. U”
●Permite seleccionar o número de filtros ligado a cada
entrada de UHF: 5-0, 4-1 ou 3-2.
●Premindo a tecla acede à configuração da tensão
para pré-amplificadores de UHF: 0 V 12 V ou 24 V.
●A tensão seleccionada é a mesma para as duas
entradas UHF.
●Premindo a tecla selecciona a entrada de UHF:
U1 ou U2.
●Prima a tecla com as teclas
❏
▲
❏
▼
pode activar,
ou não, a alimentação do pré-amplificador nessa entrada.
●A tensão da alimentação para os prévios pode ser
curto-circuitada.
1.2. Programação dos filtros de UHF “Fi.Lt”
●Permite seleccionar, em cada filtro, o canal ou canais
de UHF a amplificar.
●Premindo a tecla selecciona o canal final do filtro:
máx. 7 canais.
1.3. Configuração da entrada VHF “b1.b3”
●Permite seleccionar entre OFF, BI, BIII, BI-BIII ou DAB.
●Prima a tecla com as teclas, indique a existência
de um canal analógico nesta banda: por defeito,
são todos digitais.
1.4. Nível de saída “RF. L”
●Esta função realiza um ajuste automático dos níveis
em UHF e VHF.
●Através das teclas
❏
▲
❏
▼
seleccione o nível de
saída desejado. Ficam intermitentes dois pontos
se o equipamento necessitar de recalcular os ganhos.
●Premindo a seta são ajustados automaticamente
os ganhos para o nível de saída seleccionado.
Durante o processo, o display mostra LEDs em movimento.
Se não for possível calcular os ganhos (é necessário
rever se não existe sinal na entrada Auxiliar) o display
mostra “Err”. Com as setas
❏
▲
❏
▼
é possível ver
os filtros com nível demasiado alto “H” ou demasiado
baixo “L”.
●O valor do nível de saída estará compreendido entre 100
e 110 dBμV quando algum dos sinais do equipamento
for analógico. Neste caso, os ganhos dos filtros apenas
com sinal digital serão calculados para que este sinal
fique 10 dB abaixo. Se todos os sinais forem digitais,
o nível de saída pode ser seleccionado entre 90 e
100 dBμV. (Ver ponto 1.2).
1.5. Nível de FM “FM. L”
●Através das teclas
❏
▲
❏
▼
ajuste o nível de saída de FM.
OK
OK
OK
OK
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▼
❏
▲
Uma alteração de configuração de entradas repõe a
programação dos canais nos filtros de UHF.
Premindo a tecla indica a existência de um
canal analógico neste filtro: por defeito, são todos
digitais.
❏
▼
Quando um filtro processa vários canais, o nível de
saída será inferior ao seleccionado. O nível pode ser
ajustado manualmente a partir do Menu alargado.
O sistema não permite repetir um canal nem
programar num canal adjacente o filtro ligado na
mesma entrada.

13
P
1.6. Memorização “Rec”
●Prima para memorizar a configuração do
equipamento. Durante este processo, há dois
LED a piscar. A memorização também é realizada
automaticamente 3 minutos depois de premir a
última tecla. Depois da memorização, o sistema muda
para o estado de repouso.
2. Menu alargado
●A partir do menu Início, pode aceder ao Menu alargado
(e vice-versa) premindo a tecla durante 4 segundos.
Neste menu, os 4 pontos do display estão acesos
“-.-.-.-.“
2.1. Ganhos “G.A.i.n”
●Permite ajustar manualmente o ganho de cada filtro activo
de UHF e da entrada de VHF.
●O equipamento visualiza canais em UHF, todos os
canais que passem pelo mesmo filtro serão afectados
de igual forma.
●Através das teclas
❏
▲
❏
▼
ajuste o ganho. O risco do
dígito três indica se o ganho está a ser aumentado ou
diminuído. O quarto dígito indica se foi atingido o limite
da regulação.
2.2. Sensibilidade de entrada “S.e.n.S.”
●Permite aplicar/eliminar em cada entrada de UHF
uma atenuação de 0 ou 10 dB.
3. Reposição
●Premindo ao mesmo tempo as teclas
❏
▲
y
❏
▼
o
equipamento repõe todos os seus parâmetros.
Configuração de entradas UHF / Filtros
Nível de saída operativo
4. Problemas e Causa possível
OK
OK
NÃO ABRIR O EQUIPAMENTO SEM
DESLIGAR DA REDE ELÉCTRICA.
APENAS PARA USO INTERIOR.
O menu alargado só estará acessível depois de o
equipamento ajustar os ganhos para o nível de
saída seleccionado.
Entradas
UHF1 UHF2
50
4 1 Filtros
32
Nº de canais Analógicos, UHF+VHF+Aux 6 8 10 16
Níveis de saída RF (@Digitais -10dB) dBμV 110 108 107 105
Efeito
Não é possível aceder
ao Menu alargado
Os níveis não são
ajustados e é apre-
sentado Err
Deixou de entrar sinal
na saída
Apresenta Err depois
de fazer RF_L
Sinais de UHF OK na
entrada, mas baixos
na saída
Não permite seleccio-
nar um canal
Não é possível confi-
gurar a largura de um
filtro
Não é possível selec-
cionar o Nível de
Saída acima de 100
Depois de fazer RF_L
apresenta Err e a tecla
OK não responde
Causa possível
Não foi realizado o
ajuste de níveis RF_L
Existe sinal na entrada
Auxiliar
Foi alterada a progra-
mação de um filtro ou
a configuração de
entradas UHF
Sinais de entrada
e/ou saída fora do
intervalo
Pode haver um sinal
alto que tenha
activado o atenuador
de entrada
Conflito de sobrepo-
sição ou adjacência
com outro filtro
Todos os filtros estão
programados para
sinais digitais
Níveis fora do intervalo
na entrada
Acção
Carregar a entrada
AUX com 75 Ohm
Ohm e realizar a
função RF_L
Verificar os níveis de
entrada e consultar
limites no manual
Utilizar uma entrada
de UHF apenas para
os sinais altos
Reorganizar os canais
nos filtros
Programar os filtros
que têm canais analó-
gicos
Primeiro é necessário
consultar- os Erros com
setas UP e DOWN

14
FIN
■ YHTEENVETO
●MicroMATV book on ohjelmoitava kanavakohtainen vahvistin,
jossa on kaksi UHF sisääntuloa 5 ohjelmoitavaa UHF vahvistinta
Jokaiseen voidaan ohjelmoida 1-7 kanavaa. Molempiin
sisääntuloihin voidaan ohjelmoida jännite esivahvistinta
varten VHF sisääntulo (B1 BIII TAI DAB) FM sekä
laajakaistainen sisääntulo.
■ ASENNUS JA KÄYTTÖÖNOTTO
●Kytke maadoitus maadoitusliittimeen.
●Kytke antennisisääntulot, päätä tyhjiksi jäävät 75
päätevastuksella.
●Mikäli ulkoista laitetta ei kytketä, asenna päätevastus 75.
●Kytke lähtökaapeli.
●Kytke käyttöjännite.
■ VALINTA NÄPPÄIMET
●voit aloittaa tai lopettaa toiminnon.
●Sivuttaisnäppäimillä liikutaan toiminnon sisällä, ylös/alas
näppäimillä valitaan haluttu parametri.
■ OHJELMOINNIN NÄYTTÖ
●Vilkkuva piste osoittaa, että parametriä on muutettava.
●Piste oikeassa reunassa osoittaa, että valikko jatkuu oikealle.
●Keskellä oleva piste osoittaa että olet päävalikossa. Voit
siirtyä seuraavaan parametriin ylös/alas näppäimillä.
■ OHJELMOINTI
●Kun kytket virran laitteeseen, hetken kuluttua näytöllä alkaa
siirtyä piste.
●Paina näytön tekstiksi tulee pin, Paina , näyttöön
tulee koodi 00. Vaihda tämä ylös/alas näppäimillä koodiksi
23 ja paina .
●Kun koodi on oikein, pääset päävalikkoon, näytöllä “--.--“.
●Voit liikkua valikossa ylös alas näppäimillä UHF sisääntulojen
valinta, UHF-vahvistimien kanavamääritys. VHF määritys,
lähtötaso, FM tason säätö, tietojen tallennus.
1. Päävalikko
1.1. UHF sisääntulojen määritys “In. U”
●Valitse kuinka monta vahvistinta haluat uhf sisääntuloihin
vaihtoehdot ovat 5-0, 4-1 tai 3-2.
●Paina mikäli haluat antaa esivahvistimelle jännitteen
0V, 12V tai 24V.
●Sama valinta voidaan tehdä molempiin UHF sisääntuloihin.
●Paina ylös alas näppäimillä voit valita aktivoitavan
sisääntulon tai molemmat.
●Esivahvistimen jännitteen syöttö on oikosulkusuojattu.
1.2. UHF vahvistimien ohjelmointi “Fi.Lt”
●Tässä tilassa valitset vahvistimelle kanavan tai kanavat.
●Voit levittää saman vahvistimen 1-7 kanavalle
1.3. Valitse VHF sisääntulon “b1.b3”
●Valinta OFF, BI, BIII, BI-BIII tai DAB.
1.4. Lähtötason säätö “RF. L”
●Tässä tilassa säädetään UHF VHF lähtötaso
automaattisesti haluamallesi tasolle.
●Valitse ylös/alas näppäimillä haluamasi lähtötaso.
●Paina sivulle laite säätää automaattisesti lähtötason
säädön aikana näytössä liikkuvat viivat.
Mikäli näyttöön tulee “Err” katso ylös alas näppäimillä
missä vahvistimessa on ongelma “H” liian suuri tulotaso
“L” liian matala tulotaso laite ei pääse haluamaasi tasoon.
●Digitaalisilla signaaleilla lähtötason automatiikka toimii
90-100 välsellä aluella.
1.5. FM Tason säätö “FM. L”
●Säädä ylös alas näppäimillä haluamasi taso.
1.6. Muistiin tallennus “Rec”
●Tallentaa muistiin asetukset, prosessinajan kaksi lediä
vilkkuu. Vaikka jättäisit painamatta muistiin, tallentaa laite
tiedot automaattisesti 3 minuutin jälkeen. Laite palaa
standby tilaan.
OK OK
OK
OK
❏
▼
❏
▼
Jos muutat jälkeenpäin sisääntuloja resetoituvat myös
asennetut kanavat.
Systeemi ei salli kanavaa kahta kertaa samalle
sisääntulolle.

15
FIN
2. Laajennettu valikko
●Pääset laajennettuun valikkoon painamalla
näppäintä 4 sekunnin ajan. Aloitustilassa näyttöön tulee
“-.-.-.-.“
2.1. Kanavakohtainen säätö “G.A.i.n”
●Voit määrittää vahvistinkohtaisesti lähtötason, saman
vahvistimen sisällä olevat kanavat säätyvät kaikki kerralla.
2.2. Sisääntulon vaimennus “S.e.n.S.”
●Voit valita 10 db vaimennuksen UHF sisääntuloon.
3. Reset
●Voit tyhjentää laitteen muistin painamalla yhtä aikaa ylös ja
alas näppäimiä.
UHF SISÄÄNTULOT / VAHVISTIMET
LÄHTÖTASOT
4. Ongelmat ja ratkaisut
OK
SÄHKÖISKUN VAARA ÄLÄ AVAA
VAIN SISÄTILOIHIN
Laajennettuun valikkoon pääsee vasta lähtötason
säädön jälkeen
Sisääntulot
UHF1 UHF2
50
4 1 Vahvistimet
32
N Kanavien lukumäärä, UHF+VHF+Aux 6 8 10 16
Lähtötaso RF (@Digitales -10 dB) dBμV 110 108 107 105
Ongelma
Laajennettuun
valikkoon ei pääse
Lähtötaso ei säädy
Err ilmoitus
Ei lähtötasoa
Err ilmoitus
lähtötason säädön
jälkeen
UHF signaali ok
sisään mutta
matala ulos
Kanavaa ei saa valittua
Lähtötaso ei nouse
yli 100 dB
Automaattisen säädön
jälkeen Err
Mahdollinen syy
Automaattinen säätö ei
ole toiminut
Aux sisääntulossa on
signaali
Tarkista UHF
sisääntulot sekä
valitut kanavat
Sisään tai ulos tulo
signaali toiminta
alueen ulkopuolella
Mahdollisesti liian
suuri tulotaso.
Aktivoi vaimennin
”sens”
Mahdollisesti sama
kanava valittu 2
kertaan
Kaikki kanavat
digitaalisia
Taso on alueen
ulkopuolella
Toimenpide
Tarkista onko ulkoisen
laitteen AUX
kytkennässä
päätevastus. Yritä
automaattista säätöä
uudelleen
Tarkista sisään tuleva
signaali
Jos ainoastaan UHF
signaali on liian
voimakas
Tarkista kanava
asetukset
Vaihda analogisiksi
Saat tietoa ylös/alas
näppäimillä

Fagor Electrónica, S.Coop.
San Andrés, s/n. P. O. Box 33
E-20500 Mondragón (Spain)
Tel. [phone]
Fax [phone]
E-mail: [e-mail]
www.fagorelectronica.com
JJK / FAGOR. MICROMATV BOOK / 7 I / 9-10 • 2175106
