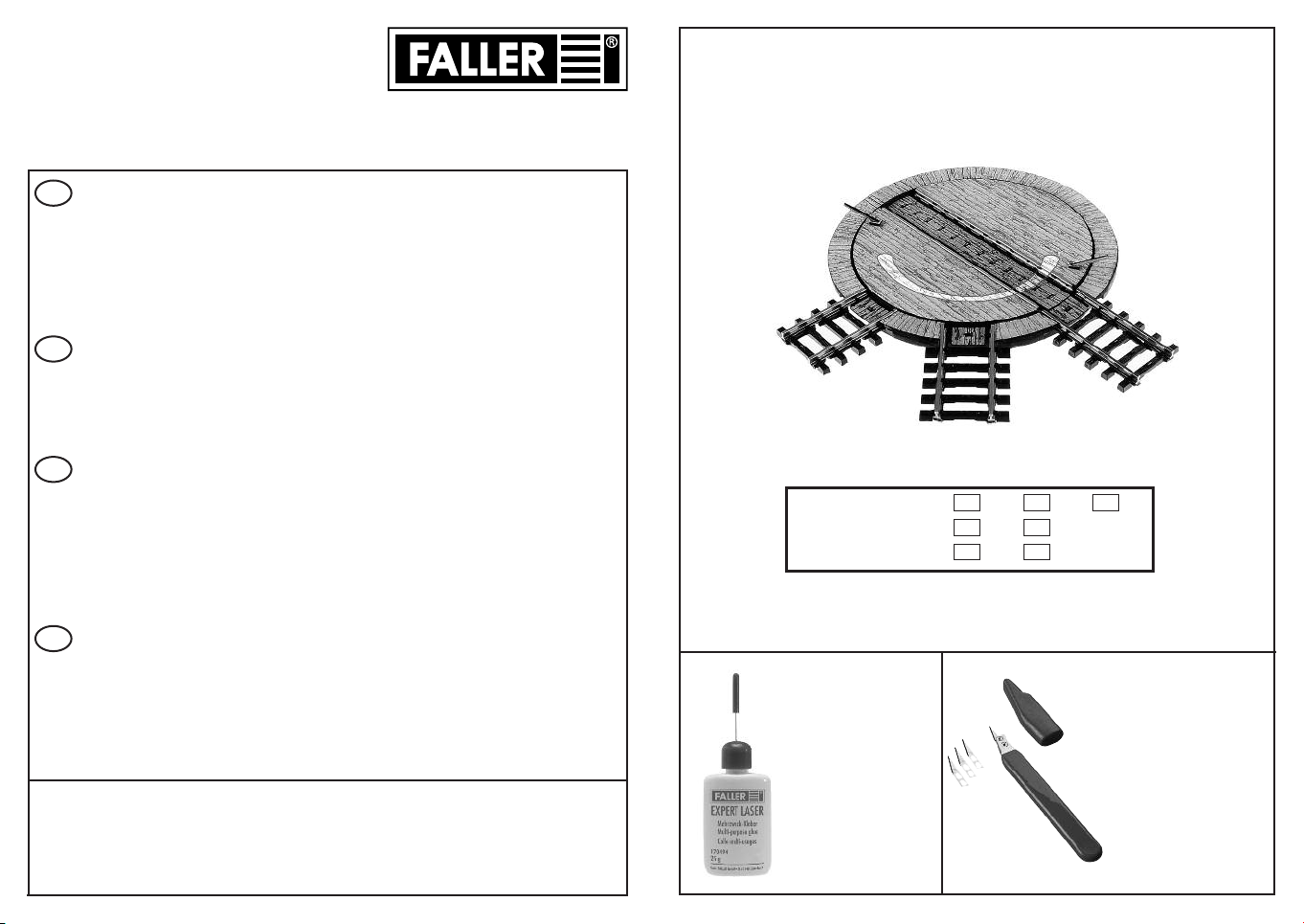

Faller 120276 User manual

K EINE WAGGONDREHSCHEIBE MIT SERVOANTRIEB
SMA WAGON TURNTAB E WITH SERVO DRIVE
PETITE P AQUE TOURNANTE POUR WAGON AVEC SERVOCOMMANDE
K EINE WAGONDRAAISCHIJF MET SERVOMOTOR-AANDRIJVING Art. Nr. 120276
Sa. Nr. 120 276 1
Vor Beginn des Bastelns sollten Sie sich mit den Teilerahmen und der Anleitung vertraut machen. Sollte es einmal
vorkommen, dass ein Teil im Bausatz fehlt, kreuzen Sie bitte das fehlende Teil in der Anleitung an und schicke Sie
diese bitte an Fa. Gebr. FA ER GmbH, Abt. Kundendienst, [email protected], Kreuzstraße 9,
78148 Gütenbach. Sie erhalten dann umgehend Ersatz. Es kann vorkommen, dass bei einem Bausatz Einzelteile übrig
sind. Bitte behandeln Sie die Holz- und Kartonteile äußerst vorsichtig und sorgfältig. Die Teile sind stoß- und
feuchtigkeitsempfindlich. Kontrollieren Sie den Bausatz vor Beginn auf Vollständigkeit und Unversehrtheit der Teile.
Trennen Sie die einzelnen Teile vorsichtig mit einem scharfen Bastelmesser aus dem Teilerahmen.
Beachten Sie, dass die Teile bereits nach kurzer Zeit gut aneinander haften und nur schwer wieder voneinander getrennt
werden können.
Before you start you should familiarize yourself with the parts frame and the instruction manual. If a part
should be missing then please mark the missing part in the instruction manual and send it to Gebr. FA ER GmbH,
Abt. Kundendienst , [email protected], Kreuzstrasse 9, D-78148 Gütenbach. You will then immediately
receive a replacement part. It may happen, that in a kit single parts are not being used. Please treat the parts
very carefully and accurately. The parts are shock-sensitive and moisture-sensitive. Check the kit for completeness of
contents and intactness of parts. Carefully separate the parts with a hobby knife from the parts frame.
Kindly note , that the parts already stick together after short time and that they can hardly be separated again.
Avant de commencer le montage, veuillez vérifier les grappes de pièces et consulter la notice de montage.
Si une des pièces est manquante, marquez la d’une croix dans la notice de montage et renvoyez nous cett
dernière avec vos coordonnées à Fa. Gebr. FA ER GmbH, Abt. Kundendienst, Kreuzstraße 9, D-78148 Gütenbach
ou par e-mail à [email protected]. Nous vous ferons parvenir une pièce de remplacement.
Dans certains kits, il est possible que certaines pièces ne soient pas utilisées. Veuillez manipuler les pièces e
bois et carton avec prudence et soin. es pièces sont sensibles aux chocs et à l’humidité.
Avant de commencer l’assemblage, vérifiez que toutes les pièces sont présentes et en bon état.
Prélevez soigneusement les pièces du cadre, une par une, avec un couteau de modéliste à lame acérée.
Notez que les pièces assemblées deviennent rapidement solidaires et qu’il est difficile de les séparer par la suite.
Vérifiez bien la justesse des assemblages !
Voordat u met het bouwen van start gaat adviseren wij u de onderdelen te controleren en de bouwbeschrijving te
bestuderen. Als het onverhoopt voorkomt dat een onderdeel in de bouwdoos mist of beschadigd is, kruis dan het
desbetreffende onderdeel op de handleiding aan en stuur deze naar: Gebr. Faller GmbH, afd. Kundendienst,
Kreuzstrasse 9, D-78148 Gütenbach. Mailen kan ook: [email protected]. U ontvangt het gewenste onderdeel per
omgaande. Het kan voorkomen dat u bij bepaalde bouwdozen onderdelen overhoudt. Behandel de houten en kartonnen
onderdelen s.v.p. voorzichtig en zorgvuldig. De onderdelen kunnen makkelijk beschadigd raken en zijn gevoelig voor
vocht. Snijd de onderdelen voorzichtig met een scherp mes uit het onderdelen raamwerk.
Houd er s.v.p. rekening mee dat de onderdelen al na korte tijd vast aan elkaar hechten en moeilijk weer van elkaar
gescheiden kunnen worden.
D
F
GB
NL
Art. Nr. 170687
FA ER-BASTE MESSER
wie es die Profi-Modellbauer für ihre Arbeit
verwenden. Komplett mit 3 Ersatzklingen.
Weitere Ersatzklingen erhalten Sie direkt über
den FA ER-Kundendienst.
like the professional modellers use for their work.
Complete with 3 spare blades. You can order
additional spare blades directly via the FA ER
customer service.
tout comme les constructeurs de modèles
professionnels l’utilisent pour leur travail.
Complet avec 3 lames de remplacement.
D’autres lames de remplacement sont disponibles
directement chez le service de clientèle de FA ER.
oals het de profi-modelbouwers voor hun werk gebruiken.
Compleet met 3 reservemesjes.
Verdere reservemesjes verkrijgt u direct via de FA ER-
klantenservice.
Für den Zusammenbau des Modells empfehlen wir folgende FA ER-Artikel: Art. Nr. 170494 + 170687 (liegen nicht bei).
For the assembly of the kit we recommend following FA ER products: Art. Nr. 170494 + 170687 (not included).
Pour l’assemblage du modèle, nous vous recommandons les articles FA ER suivants: Art. Nr. 170494 + 170687 (non jointe).
Om dit model te bouwen adviseren wij de volgende FA ER producten: Art. Nr. 170494 + 170687 (niet bijgevoegd).
Art. Nr. 170494
FA ER-EXPERT ASERCUT
Dieser Klebstoff verbindet Holz-, Karton-, Styropor-
und Decorflexteile miteinander.
Ideal für den Bau von aser-Cut-Modellen geeignet.
This glue joins wood, cardboard, Styrofoam,
and decorating parts.
Ideal for building aser-Cut-Models.
Cette colle relie les pièces en bois, carton,
polystyrène deco-flex.
Idéal pour la construction de modèles laser-cut.
Deze lijm verbindt houten, kartonnen,
piepschuimen en decorflex delen met elkaar.
Ideaal geschikt voor het bouwen van laser cut modellen.
Inhalt Spritzlinge
Contents Sprues
Contenu Moulages
Inhoud Gietstukken
11x
21x
31x
41x
51x
61x
71x

2Vor Beginn des Bastelns sollten Sie sich mit den Variationsmöglichkeiten des Modells vertraut machen: K-Gleis, 2- eitergleis, H0m, H0e.
Before starting the assembly you should familiarize yourselves with the variations of the kit: K-Tracks, 2-conductor track, H0m, H0e.
Avant de commencer l’assemblage, il faut vous familiariser avec les configurations proposées: K-voie, voies à deux fils, H0m, H0e.
Voor dat u begint met het bouwen adviseren wij u de variatiemogelijkheden van dit bouwmodel te bestuderen: K-spoor, 2-baans spoor, H0m, H0e.
Variante
A
!
2/2
Gleise, liegt nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegt nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Teile müssen umlaufend bündig sein!
Parts must be flush all around !
es pièces doivent affleurer sur tout le pourtour !
Onderdelen moeten exact op elkaar passen!
K-Gleis
K-track
K-voie
K-spoor
!
1/1

3
BC
AB
3/1
3/2 3/2
Variante
6/1
6/2 6/2
Variante

4
DE
CD
5/1
5/2 5/2
Variante
4/1
4/2 4/2
Variante

5
Das Zahnrad des Micro Servos (Art. Nr. 180726)
darf nicht von Hand bewegt werden!
The toothed wheel of the Micro Servo (Art. no. 180726)
must not be moved by hand!
On ne doit pas faire tourner à la main la roue dentée du
Servomoteur Miniature (Réf. 180726) !
Het tandwiel van de micro servo’s (art. nr. 180726)
mag niet met de hand worden bewogen!
F
3/5 3/7 3/4
3/6
GH
E
F
G
Inhalt Tüte
Contents bag
Contenu sachet
Inhoud zakje

6
I
!
J
Art.-Nr. 180725
liegt nicht bei
not included
non jointe
niet bijgevoegd
H
2/3
16 V
AC
16 V
AC
Art.-Nr. 180725
liegt nicht bei
not included
non jointe
niet bijgevoegd
1. Das Zahnrad des Micro Servos (Art. Nr. 180726) darf nicht von Hand bewegt werden!
The toothed wheel of the Micro Servo (Art. no. 180726) must not be moved by hand!
On ne doit pas faire tourner à la main la roue dentée du Servomoteur Miniature (Réf. 180726) !
Het tandwiel van de micro servo’s (art. nr. 180726) mag niet met de hand worden bewogen!
2. Markieren sie die Schienenbreite auf 2/3 entsprechend dem Schienenausgang.
Mark track width on 2/3 according to track output.
Marquez la largeur de voie sur 2/3 conformément à la sortie rails.
Markeer de railbreedte op 2/3, overeenkomstig de railuitgang.
3. Den Servo mittels Steuerung 180725 gegen den Uhrzeigersinn bis zum Anschlag (1. Halteposition) drehen.
Make the Servo rotate counterclockwise, using Control 180725, up to the limit stop (1st hold position).
Faire tourner le servomoteur, au moyen de la commande 180725,dans le sens antihoraire jusqu’à la
butée (1ère position d’arrêt).
De servo met behuulp van de besturing 180725 tegen de wijzers van de klok in tot de aanslag
(eerste stoppositie) draaien.
4. Durch Umstecken von 2/3 kann die Position des Bewegungsfeld geändert werden.
By changing the plugging position of 2/3, you can change the position of the rotation range.
En changeant l’emboîtement de la pièce 2/3, on peut changer la position de la zone de déplacement.
Door het omsteken van 2/3 kan de positie van de bewegingsuitslag worden gewijzigd.
5. Dann die 2. Halteposition programmieren.
After that, programme the 2nd hold position.
Ensuite, programmer la 2ème position d’arrêt.
Dan de 2e stoppositie programmeren.
6. Darauf achten, daß sich das Bewegungsfeld (max 90°) von 2/3 (innere Scheibe)
in den 90° der Schienenausgänge (Pos C) bewegt.
Make sure that the rotation range (maximum 90°) of 2/3 (interior disc)
will move within the 90°of the rail outputs (Item C).
Veiller à ce que la zone de déplacement (maximum 90°) du 2/3 (disque intérieur)
se trouve dans les 90° des sorties de rails (Rep. C).
et er op, dat de bewegingsuitslag (max. 90°) van 2/3 (binnenste schijf)
in de 90° van de railuitgangen (pos. C) beweegt.
Gleis, liegt nicht bei,
Track, not included,
Voie, non jointe,
Spoor, niet bijgevoegd,
mit Alleskleber kleben
use all-purpose glue
utiliser de la colle universelle
met een universele lijm lijmen
I
!
nicht kleben
do not glue
ne pas coller
niet lijmen
markieren
mark
marquez
markeer
Nach dieser Montage Probelauf durchführen (2/3 herausnehmen).
Make a test run after this assembly (put out part 2/3) .
Après ce montage, effectuer une marche d’essai (retirer 2/3).
Maak na deze montage een proefrit (2/3 eruit nemen).
braun
brown
brun
bruin
braun
brown
brun
bruin

7/1 7/1
7/2 7/24/8 4/8 4/84/8
N O
K-Gleis
K-track
K-voie
K-spoor
Variante
M
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
KL
L
J
H
3/3
3/3
6/3
6/3
4/3
4/9
5/3
4/3
4/9
5/3
K
M
7
2/3

82-Leitergleis
2-conductor track
Voies deux fils
2-baans spoor
Variante
A
2/2 1/1
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
!
Teile müssen umlaufend bündig sein!
Parts must be flush all around !
es pièces doivent affleurer sur tout le pourtour !
Onderdelen moeten exact op elkaar passen!
!

9
BC
AB
3/1
3/2 3/2
Variante
5/1
5/2 5/2
Variante

10
D
C
4/1
4/2 4/2
Variante

11
Das Zahnrad des Micro Servos (Art. Nr. 180726)
darf nicht von Hand bewegt werden!
The toothed wheel of the Micro Servo (Art. no. 180726)
must not be moved by hand!
On ne doit pas faire tourner à la main la roue dentée du
Servomoteur Miniature (Réf. 180726) !
Het tandwiel van de micro servo’s (art. nr. 180726)
mag niet met de hand worden bewogen!
F
3/5 3/7 3/4
3/6
G
E
F
Inhalt Tüte
Contents bag
Contenu sachet
Inhoud zakje
E
D

12
I
H
Art.-Nr. 180725
liegt nicht bei
not included
non jointe
niet bijgevoegd
2/3
16 V
AC
16 V
AC
Art.-Nr. 180725
liegt nicht bei
not included
non jointe
niet bijgevoegd
1. Das Zahnrad des Micro Servos (Art. Nr. 180726) darf nicht von Hand bewegt werden!
The toothed wheel of the Micro Servo (Art. no. 180726) must not be moved by hand!
On ne doit pas faire tourner à la main la roue dentée du Servomoteur Miniature (Réf. 180726) !
Het tandwiel van de micro servo’s (art. nr. 180726) mag niet met de hand worden bewogen!
2. Markieren sie die Schienenbreite auf 2/3 entsprechend dem Schienenausgang.
Mark track width on 2/3 according to track output.
Marquez la largeur de voie sur 2/3 conformément à la sortie rails.
Markeer de railbreedte op 2/3, overeenkomstig de railuitgang.
3. Den Servo mittels Steuerung 180725 gegen den Uhrzeigersinn bis zum Anschlag (1. Halteposition) drehen.
Make the Servo rotate counterclockwise, using Control 180725, up to the limit stop (1st hold position).
Faire tourner le servomoteur, au moyen de la commande 180725, dans le sens antihoraire jusqu’à la
butée (1ère position d’arrêt).
De servo met behuulp van de besturing 180725 tegen de wijzers van de klok in tot de aanslag
(eerste stoppositie) draaien.
4. Durch Umstecken von 2/3 kann die Position des Bewegungsfeld geändert werden.
By changing the plugging position of 2/3, you can change the position of the rotation range.
En changeant l’emboîtement de la pièce 2/3, on peut changer la position de la zone de déplacement.
Door het omsteken van 2/3 kan de positie van de bewegingsuitslag worden gewijzigd.
5. Dann die 2. Halteposition programmieren.
After that, programme the 2nd hold position.
Ensuite, programmer la 2ème position d’arrêt.
Dan de 2e stoppositie programmeren.
6. Darauf achten, daß sich das Bewegungsfeld (max 90°) von 2/3 (innere Scheibe)
in den 90° der Schienenausgänge (Pos C) bewegt.
Make sure that the rotation range (maximum 90°) of 2/3 (interior disc)
will move within the 90°of the rail outputs (Item C).
Veiller à ce que la zone de déplacement (maximum 90°) du 2/3 (disque intérieur)
se trouve dans les 90° des sorties de rails (Rep. C).
et er op, dat de bewegingsuitslag (max. 90°) van 2/3 (binnenste schijf)
in de 90° van de railuitgangen (pos. C) beweegt.
Gleis, liegt nicht bei,
Track, not included,
Voie, non jointe,
Spoor, niet bijgevoegd,
mit Alleskleber kleben
use all-purpose glue
utiliser de la colle universelle
met een universele lijm lijmen
nicht kleben
do not glue
ne pas coller
niet lijmen
Nach dieser Montage Probelauf durchführen (2/3 herausnehmen).
Make a test run after this assembly (put out part 2/3) .
Après ce montage, effectuer une marche d’essai (retirer 2/3).
Maak na deze montage een proefrit (2/3 eruit nemen).
G
H
!
!
markieren
mark
marquez
markeer
braun
brown
brun
bruin
braun
brown
brun
bruin

4/6 4/6
4/8 4/8 4/84/8
4/4 4/4
L
MN
Variante
13
2-Leitergleis
2-conductor track
Voies deux fils
2-baans spoor
L
KI
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
G
K
3/3
2/3
3/3
4/3
5/3
4/3
4/9
4/9
5/3

14 H0m-Gleis
H0m-track
H0m-voie
H0m-spoor
Variante
A
2/2 1/1
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
!
Teile müssen umlaufend bündig sein!
Parts must be flush all around !
es pièces doivent affleurer sur tout le pourtour !
Onderdelen moeten exact op elkaar passen!
!

15
BC
AB
3/1
3/2 3/2
Variante
6/1
6/2 6/2
Variante

16
D
C
4/1
4/2 4/2
Variante

17
Das Zahnrad des Micro Servos (Art. Nr. 180726)
darf nicht von Hand bewegt werden!
The toothed wheel of the Micro Servo (Art. no. 180726)
must not be moved by hand!
On ne doit pas faire tourner à la main la roue dentée du
Servomoteur Miniature (Réf. 180726) !
Het tandwiel van de micro servo’s (art. nr. 180726)
mag niet met de hand worden bewogen!
F
3/5 3/7 3/4
3/6
G
E
F
Inhalt Tüte
Contents bag
Contenu sachet
Inhoud zakje
E
D

18
I
H
Art.-Nr. 180725
liegt nicht bei
not included
non jointe
niet bijgevoegd
2/3
16 V
AC
16 V
AC
Art.-Nr. 180725
liegt nicht bei
not included
non jointe
niet bijgevoegd
1. Das Zahnrad des Micro Servos (Art. Nr. 180726) darf nicht von Hand bewegt werden!
The toothed wheel of the Micro Servo (Art. no. 180726) must not be moved by hand!
On ne doit pas faire tourner à la main la roue dentée du Servomoteur Miniature (Réf. 180726) !
Het tandwiel van de micro servo’s (art. nr. 180726) mag niet met de hand worden bewogen!
2. Markieren sie die Schienenbreite auf 2/3 entsprechend dem Schienenausgang.
Mark track width on 2/3 according to track output.
Marquez la largeur de voie sur 2/3 conformément à la sortie rails.
Markeer de railbreedte op 2/3, overeenkomstig de railuitgang.
3. Den Servo mittels Steuerung 180725 gegen den Uhrzeigersinn bis zum Anschlag (1. Halteposition) drehen.
Make the Servo rotate counterclockwise, using Control 180725, up to the limit stop (1st hold position).
Faire tourner le servomoteur, au moyen de la commande 180725, dans le sens antihoraire jusqu’à la
butée (1ère position d’arrêt).
De servo met behuulp van de besturing 180725 tegen de wijzers van de klok in tot de aanslag
(eerste stoppositie) draaien.
4. Durch Umstecken von 2/3 kann die Position des Bewegungsfeld geändert werden.
By changing the plugging position of 2/3, you can change the position of the rotation range.
En changeant l’emboîtement de la pièce 2/3, on peut changer la position de la zone de déplacement.
Door het omsteken van 2/3 kan de positie van de bewegingsuitslag worden gewijzigd.
5. Dann die 2. Halteposition programmieren.
After that, programme the 2nd hold position.
Ensuite, programmer la 2ème position d’arrêt.
Dan de 2e stoppositie programmeren.
6. Darauf achten, daß sich das Bewegungsfeld (max 90°) von 2/3 (innere Scheibe)
in den 90° der Schienenausgänge (Pos C) bewegt.
Make sure that the rotation range (maximum 90°) of 2/3 (interior disc)
will move within the 90°of the rail outputs (Item C).
Veiller à ce que la zone de déplacement (maximum 90°) du 2/3 (disque intérieur)
se trouve dans les 90° des sorties de rails (Rep. C).
et er op, dat de bewegingsuitslag (max. 90°) van 2/3 (binnenste schijf)
in de 90° van de railuitgangen (pos. C) beweegt.
Gleis, liegt nicht bei,
Track, not included,
Voie, non jointe,
Spoor, niet bijgevoegd,
mit Alleskleber kleben
use all-purpose glue
utiliser de la colle universelle
met een universele lijm lijmen
nicht kleben
do not glue
ne pas coller
niet lijmen
Nach dieser Montage Probelauf durchführen (2/3 herausnehmen).
Make a test run after this assembly (put out part 2/3) .
Après ce montage, effectuer une marche d’essai (retirer 2/3).
Maak na deze montage een proefrit (2/3 eruit nemen).
G
H
!
!
markieren
mark
marquez
markeer
braun
brown
brun
bruin
braun
brown
brun
bruin

4/5
4/7
4/7 4/8 4/8 4/8
4/5
4/8
M
N O
H0m-Gleis
H0m-track
H0m-voie
H0m-spoor
Variante
M
19
G
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
K L
L
IK
3/3
3/3
6/3
6/3
4/3
4/9
4/3
4/9
2/3

20 H0e-Gleis
H0e-track
H0e-voie
H0e-spoor
Variante
A
2/2 1/1
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
Gleise, liegen nicht bei
Tracks, not included
Voies, non jointe
Spooren, niet bijgevoegd
!
Teile müssen umlaufend bündig sein!
Parts must be flush all around !
es pièces doivent affleurer sur tout le pourtour !
Onderdelen moeten exact op elkaar passen!
!
