ILIBRETTO ISTRUZIONI
AVVERTENZE
A
È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura
per qualsiasi futura consultazione.
Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il
libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del
funzionamento della cappa e delle avvertenze relative.
Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghia-
mo, dunque, di volerlo leggere attentamente prima d’installare e di utilizzare l’apparecchio.
Il presente dispositivo non è stato progettato per essere utilizzato da persone (bambini inclusi)
con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o conoscenze adeguate,
a meno che non agiscano sotto la supervisione di una persona responsabile della sicurezza o
abbiano ricevuto istruzioni relativamente all’uso del dispositivo.
Occorre sorvegliare i bambini affinché non giochino con il dispositivo.
Il lavoro di installazione deve essere eseguito, da installatori competenti e qualificati, secondo
le norme in vigore.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal
suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo
da prevenire ogni rischio.
Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per installare la
cappa dovrà essere eseguita solo da persone competenti.
È pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di
riparazioni o mal funzionamento dell’apparecchio, non tentare di risolvere da soli il problema.
Le riparazioni effettuate da persone non competenti possono provocare danni.
Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad eseguire
parti di ricambio.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l’appa-
recchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla
cappa.
L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su
cucine domestiche.
Qualsiasi utilizzo diverso da questo solleva il costruttore da qualsiasi responsabilità.
Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla
cappa non deve superare 1,5 Kg.
Dopo l’installazione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per
rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.
Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in dotazione, dispo-
nibili anche in acquisto.
L’utilizzo di altre tipologie di detergenti solleva il costruttore dalla responsabilità sui danni
che ne potrebbero derivare.
AVVISO:
Il presente prodotto deve essere smaltito al termine della sua vita utile conformemente alle
normative in vigore.

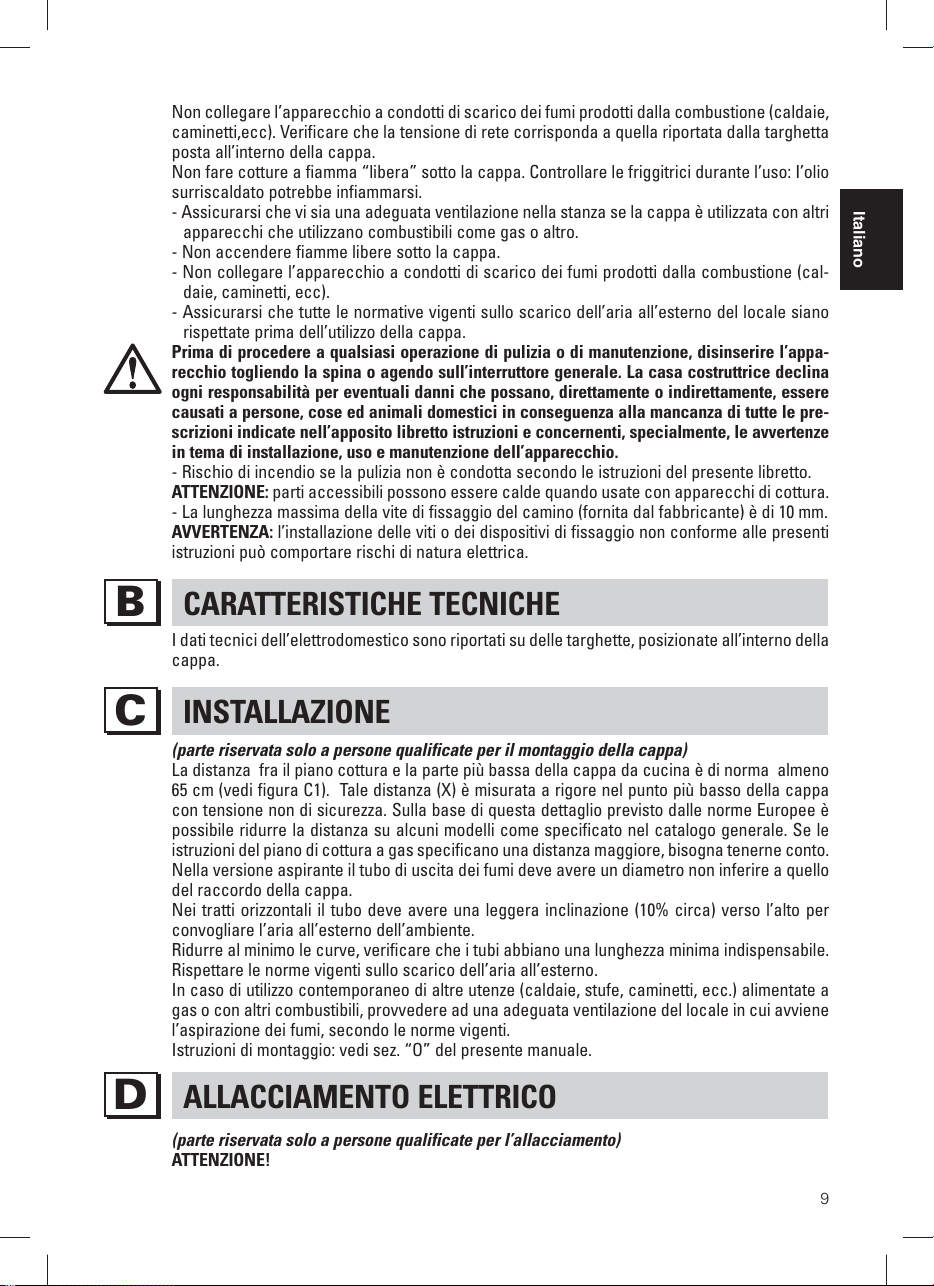

SICUREZZA AVVERTENZE
L’impianto elettrico è munito di collegamento a terra secondo le norme di sicurezza internazio-
nali; è inoltre conforme alle normative Europee sull’antidisturbo radio.

9
Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie,
caminetti,ecc). Verificare che la tensione di rete corrisponda a quella riportata dalla targhetta
posta all’interno della cappa.
Non fare cotture a fiamma “libera” sotto la cappa. Controllare le friggitrici durante l’uso: I’olio
surriscaldato potrebbe infiammarsi.
- Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri
apparecchi che utilizzano combustibili come gas o altro.
- Non accendere fiamme libere sotto la cappa.
- Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (cal-
daie, caminetti, ecc).
- Assicurarsi che tutte le normative vigenti sullo scarico dell’aria all’esterno del locale siano
rispettate prima dell’utilizzo della cappa.
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’appa-
recchio togliendo la spina o agendo sull’interruttore generale. La casa costruttrice declina
ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, essere
causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le pre-
scrizioni indicate nell’apposito libretto istruzioni e concernenti, specialmente, le avvertenze
in tema di installazione, uso e manutenzione dell’apparecchio.
- Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.
ATTENZIONE: parti accessibili possono essere calde quando usate con apparecchi di cottura.
- La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm.
AVVERTENZA: l’installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti
istruzioni può comportare rischi di natura elettrica.
CARATTERISTICHE TECNICHE
B
I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posizionate all’interno della
cappa.
INSTALLAZIONE
C
(parte riservata solo a persone qualificate per il montaggio della cappa)
La distanza fra il piano cottura e la parte più bassa della cappa da cucina è di norma almeno
65 cm (vedi figura C1). Tale distanza (X) è misurata a rigore nel punto più basso della cappa
con tensione non di sicurezza. Sulla base di questa dettaglio previsto dalle norme Europee è
possibile ridurre la distanza su alcuni modelli come specificato nel catalogo generale. Se le
istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
Nella versione aspirante il tubo di uscita dei fumi deve avere un diametro non inferire a quello
del raccordo della cappa.
Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa) verso l’alto per
convogliare l’aria all’esterno dell’ambiente.
Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensabile.
Rispettare le norme vigenti sullo scarico dell’aria all’esterno.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a
gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene
l’aspirazione dei fumi, secondo le norme vigenti.
Istruzioni di montaggio: vedi sez. “O” del presente manuale.
ALLACCIAMENTO ELETTRICO
D
(parte riservata solo a persone qualificate per l’allacciamento)
ATTENZIONE!
Italiano

10
Prima di effettuare qualsiasi operazione all’interno della cappa scollegare l’apparecchio
dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all’interno della cappa; nel ca-
so si verifichino tali situazioni contattare il centro assistenza più vicino. Per l’allacciamento
elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.
Controllare che la valvola limitatrice e l’impianto elettrico possano sopportare il carico dell’ap-
parecchio (vedere targhetta caratteristiche tecniche al punto B). Alcuni tipi di apparecchi
possono essere dotati di cavo senza spina; in questo caso, la spina da utilizzare deve essere
dei tipo “normalizzato” tenendo conto che:
- il filo giallo-verde deve essere utilizzato per la messa a terra,
- il filo blu deve essere utilizzato per il neutro,
- il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in contatto con
parti calde aventi temperature superiori a 70 °C.
- montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata
spina di sicurezza.
Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispo-
sitivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le
istruzioni devono indicare che tali dispositivi di disconnessione devono essere previsti nella
rete di alimentazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Prima di collegare l’apparecchio alla rete elettrica, controllare che:
- la tensione d’alimentazione corrisponda a quella indicata dalla targhetta caratteristiche
tecniche.
- la presa di terra sia corretta e funzionale.
- l’impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme
vigenti.
- la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatu-
ra installata.
La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza non vengano
rispettate.
ECAPPA IN VERSIONE
AD EVACUAZIONE ESTERNA (aspirante)
In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso
un tubo di scarico. Il convogliatore di scarico che sporge sulla parte superiore della cappa
deve essere collegato con un tubo che conduce i fumi e i vapori in una uscita esterna.
In questa versione vanno tolti i filtri al carbone attivo se esistenti; per l’estrazione vedere
istruzioni al punto F. Quando la cappa da cucina viene utilizzata contemporaneamente ad altri
apparecchi che impiegano gas o altri combustibili, il locale deve disporre di sufficiente venti-
lazione secondo le norme vigenti.
Deviazione per la Germania:
Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica
sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4
Pa (4 x 10-5 bar).
FCAPPA IN VERSIONE A RICICLO INTERNO (filtrante)
In questa versione l’aria passa attraverso i filtri di carbone attivo per essere purificata e viene
riciclata nell’ambiente cucina.

11
Controllare che i filtri al carbone attivo siano montati sul motore, in caso negativo applicarli
come indicato nelle istruzioni al punto H.
Se la cappa viene predisposta in versione filtrante rimuovere la valvola di non ritorno montata
sul raccordo di uscita del motore.
Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori
e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l’aria
pulita con bassi consumi di energia elettrica.
Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e manteneria in fun-
zione fino alla scomparsa degli odori.
GFUNZIONAMENTO
1. PULSANTIERA ELETTRONICA
Pulsante luce
• ON: luce accesa (pulsante illuminato);
• OFF: luce spenta;
Pulsante -
Premendo il tasto si riduce la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
Pulsante +
Premendo il tasto si incrementa la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
(Nella versione a 4 velocità il tasto + presenta una luce intermittente. La 4° velocità o inten-
siva è temporizzata e dopo circa 7 minuti il motore passa automaticamente in 3° velocità).
Pulsante modalità
Funzione: accensione e spegnimento motore cappa.
La funzione velocità desiderata permette di avviare il motore con l’ultima velocità selezio-
nata prima del precedente spegnimento.
Optional: versione con radiocomando (disponibile solo su alcune versioni).
AVVERTENZE (versione con radiocomando):
Posizionare l’apparecchio lontano da sorgenti di onde elettromagnetiche che potrebbero
interferire con l’elettronica della cappa
Distanza massima di funzionamento 5 metri. Tale distanza può variare in difetto in funzione
delle interferenze elettromagnetiche di altri apparecchi.
Pulsante luce del telecomando: on/off luce.
Pulsante – e + decremento/incremento velocità (per avviare il motore premere indifferen-
temente tasto + o in tasto -.
Pulsante timer: vedi istruzione sottostante.
Pulsante timer e saturazione filtri
• Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di
funzionamento alla velocità precedentemente impostata (pulsante con luce intermittente).
• Dopo circa 30 ore di funzionamento il pulsante propone il lavaggio dei filtri metallici (pul-
sante illuminato di rosso). Per disattivare l’allarme premere il pulsante timer per qualche
secondo fino allo spegnimento della luce rossa. Successivamente spegnere la cappa e
riaccenderla per verificare l’annullamento dell’allarme.
Italiano

12
FILTRI ISTRUZIONI PER L’ESTRAZIONE E LA SOSTITUZIONE
H
1. FILTRI METALLICI
Per accedere ai filtri metallici aprire il pannello aspirazione perimetrale come descritto in
Fig. H e poi agire sulla maniglia A.
A
2. FILTRI AL CARBONE ATTIVO
Per la sostituzione dei filtri al carbone attivo si proceda come segue: togliere i filtri metallici
come indicato sopra. A questo punto si accede facilmente ai due filtri che sono agganciati
sul lato dx e sx del convogliatore.
Per il montaggio/sostituzione vedi figura.
Nel caso di cappa con camera motore il filtro è posizionato nella parte inferiore della
camera stessa. Per il montaggio/sostituzione vedi figura.
Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore.
SOLO PER ITALIA: Scaricare l’apposito modulo ordine filtro sul sito: www.falmec.com (acce-
dere sul menù a tendina assistenza).
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE
I
1. FARETTO
Per sostituire la lampada del “Square halogen light”:
a) Accertarsi che l’apparecchio sia scollegato dalla rete elettrica.
b) Aprire completamente il pannello fino ad un angolo di 90° (vedi figura) premendo su PUSH
c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4).
d) Richiudere i pannello. Se il pannello non si richiude correttamente ripetere l’operazione al punto b.

13
2. FARETTO LED
In questo caso la cappa è dotata di illuminazione di faretti led ad alta efficienza, basso
consumo e durata molto elevata in condizioni di normale utilizzo.
MANUTENZIONE E PULIZIA
L
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel
tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone
attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si
accumulino grassi che sono pericolosi per la facilità di incendio.
1. FILTRI ANTIGRASSO METALLICI
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di
lavarli ogni mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben
asciutti prima di rimontarli.
Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante fre-
quenza nell’operazione.
2. FILTRI AL CARBONE ATTIVO
Hanno la funzione di trattenere gli odori presenti nel flusso d’aria che li attraversa. L’aria
depurata per successivi passaggi attraverso i filtri viene rimessa nell’ambiente cucina. l
filtri al carbone attivo non possono essere lavati e vanno sostituiti mediamente ogni 3-4
mesi (dipende poi dall’uso). Per la sostituzione dei filtri al carbone attivo seguire le istru-
zioni come al punto H2.
3. PULIZIA ESTERNA
Si raccomanda di pulire le superfici esterne delle cappe almeno ogni 15 giorni per evitare
che le sostanze oleose o grasse possano intaccare le superfici in acciaio.
La pulizia della cappa va eseguita usando un panno umido con detersivo liquido neutro o
con alcool denaturato.
Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con
acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e
asciugare accuratamente. Non si devono utilizzare prodotti contenenti sostanza abrasive,
panni con superfici ruvide o panni comunemente in commercio per la pulizia dell’acciaio.
L’utilizzo di sostanze abrasive e panni ruvidi danneggerà irreparabilmente il trattamento
superficiale dell’acciaio.
Conseguenza diretta del non rispetto di tali avvertenze sarà il deterioramento irreversibile
della superficie dell’acciaio.
Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa. Il
produttore declina ogni responsabilità qualora non vengano rispettate tali istruzioni.
4. PULIZIA INTERNA
É vietata la pulizia di parti elettriche o parti relative al motore all’interno della cappa, con
liquidi o solventi;
Non usare prodotti contenenti abrasivi. Effettuare tutte queste operazioni scollegando
preventivamente l’apparecchio dalla rete elettrica.
GARANZIA
M
La sua nuova apparecchiatura è coperta da garanzia.
Le condizioni di garanzia sono riportate per esteso sull’ultima pagina di copertina di questo
libretto.
La casa costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa
Italiano

14
o di trascrizione, contenute nel presente libretto. Si riserva di apportare ai propri prodotti
quelle modifiche che ritenesse necessarie o utili, anche nell’interesse dell’utenza, senza
pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.
MONTAGGIO CAPPA
N
AVVERTENZA: L’installazione di viti o dispositivi di fissaggio non in conformità con le presenti
istruzioni può comportare pericolo di folgorazione.
MONTAGGIO CAPPA ALTAIR PARETE
Fase 1
- Appoggiare alla parete la barra di sostegno (A) (Fig. 1), ad un’altezza dal piano cottura deter-
minata dalla somma delle quote X+260 mm.
- Controllare con una bolla di livello l’allineamento orizzontale e segnare alle estremità della
barra n° 2 punti di foratura.
- Forare, inserire n° 2 tasselli ad espansione Ø 8mm e fissare la barra con le relative viti.
Fase 2
- Agganciare la cappa alla barra di sostegno.
- Regolare l’allineamento della cappa tramite le viti delle attaccaglie (Fig. 2): queste sono rag-
giungibili aprendo il pannello (D) e togliendo i filtri metallici antigrasso (E). La vite superiore
(B) regola la distanza dalla parete, quella inferiore (C) lo scorrimento verticale.
- Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla
parete con due tasselli ad espansione e relativa vite attraverso gli appositi fori (F) all’interno
della cappa.
Fase 3 (solo versione aspirante)
- Per installare la cappa in versione aspirante collegarsi al tubo in PVC (N) che fuoriesce
dall’apposita foratura sul coperchio (G) della cappa. In caso scarico aria posteriore colle-
gare il raccordo (M) con idonea tubazione rigida con gomito o flessibile (Fig. 3), successiva-
mente riposizionare il coperchio nella sua posizione originale.
MONTAGGIO CAPPA MIRA PARETE (camino fisso o telescopico)
Fase 1
- Appoggiare alla parete la barra di sostegno (A), ad un’altezza dal piano cottura determinata
dalla somma delle quote X+Y+320 mm (fig. 4).
- Controllare con una bolla di livello l’allineamento orizzontale e segnare all’estremità della
barra n° 2 punti di foratura.
- Forare, inserire n° 2 tasselli ad espansione ø 8mm e fissare la barra con le relative viti.
Fase 2
- Agganciare la cappa alla barra di sostegno (Fig.5).
- Regolare l’allineamento della cappa tramite le viti delle attaccaglie.
La vite superiore (B) regola la distanza dalla parete, quella inferiore (C) lo scorrimento verti-
cale.
Fase 3
- Per evitare lo sganciamento della cappa dovuto ad una pressione sottostante, fissarla alla
parete con un tassello ad espansione e relativa vite utilizzando gli appositi fori presenti sul
retro della cappa.
- Nel caso di versione aspirante collegare il raccordo di uscita del ventilatore allo scarico
esterno mediante idonea tubazione (vedi fig. 6).
- Eseguire il collegamento elettrico solo dopo aver disinserito l’alimentazione elettrica della
cappa.
