Fantom Professional PROCART 420 / PROCART 421 / PROCART 422 / PROCART 423 / PROCART 424 / PROCART 425 / PROCART... User manual

Kat Arabaları Montaj Kılavuzu
Housekeeping Trolleys Assembly Manual
PROCART 420 / PROCART 421 / PROCART 422 / PROCART 423 / PROCART 424 /
PROCART 425 / PROCART 426
www.fanset.com
MODELLER / MODELS :

PROCART 420
PROCART 420
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
F
G
H
I
J
K
PROCART TPK 515T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 set
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART BAG 110DD X 1 set
Temizlik Arabası Büyük Araba Alt Gövde
Cleaning Trolley Maxi Base Body
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 3 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART RAY 515R X 3 set
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKM 535C X 1 set
Temizlik Arabası Raf Tipi Kova Takımı 18 Litre
Cleaning Trolley Shelf Type Bucket Set 18 Liters
PROCART TPS 530T X 1 set
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART BUG 100DD X 1 set
Temizlik Arabası Büyük Araba Üst Gövde
Cleaning Trolley Maxi Upper Body
PROCART ITM 310S X 2 set
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
PROCART AKT 550A X 1 set
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set

1
PROCART 420
A
2
A
B
B
C
C
D
DD
E
E E E
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART BAG 110DD
• 1 Set Temizlik Arabası Büyük Araba Alt Gövde
•1 Set Cleaning Trolley Maxi Base Body
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D
• 3 Set Temizlik Arabası Direk Takımı
• 3 Sets Cleaning Trolley Column Set
F
F
I
I
J
J
J
PROCART RAY 515R
• 3 Set Temizlik Arabası Ray Takımı
• 3 Sets Cleaning Trolley Slider Set
PROCART BUG 100DD
• 1 Set Temizlik Arabası Büyük Araba Üst Gövde
•1 Set Cleaning Trolley Maxi Upper Body
PROCART ITM 310S
• 2 Set Temizlik Arabası İtme Sapı
• 2 Sets Cleaning Trolley Push Handle
FF

3
PROCART 420
K
K
K
K
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
G
G
H
H
PROCART CKM 535C
• 1 Set Temizlik Arabası Raf Tipi Kova Takımı 18 Litre
• 1 Set Cleaning Trolley Shelf Type Bucket Set 18 Liters
PROCART TPS 530T
• 1 Set Temizlik Arabası Tepsi
• 1 Set Cleaning Trolley Tray

1
PROCART 421
PROCART 421
Kat Arabası / Housekeeping Trolley
A
B
PROCART 420 X 1
Kat Arabası
Housekeeping Trolley
PROCART OKP 400K X 2 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set

2
PROCART 421
B
B
B
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
3
A
A
A
PROCART OKP 400K
• 2 Set Temizlik Arabası Ön Kapak Takımı
• 2 Sets Cleaning Trolley Front Cover Set

4
PROCART 421

PROCART 422
PROCART 422
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
F
PROCART OKP 400K X 2 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART TPK 515T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 set
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART KAG 210ED X 2 set
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
G
H
I
J
K
L
PROCART TPG 325T X 2 set
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART DRK 500D X 2 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART CUG 300E X 2 set
Temizlik Arabası Çöp Üst Gövde-Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART CKP 525K X 2 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 2 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 2 set
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART 420 X 1
Kat Arabası
Housekeeping Trolley

1
PROCART 422
F
F
F
F
G
G
G
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
E
2
E
E
PROCART KAG 210ED
• 2 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 2 Sets Cleaning Trolley Mini Base Body Male-Female
B
B
B
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set

3
PROCART 422
C
4
C
D
D
H
H
H
I
I
I
J
L
L
L
JJ
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 2 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 2 Sets Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K
• 2 Set Temizlik Arabası Çöp Kapağı
• 2 Sets Cleaning Trolley Litter Cover
PROCART PIM 330P
• 2 Set Temizlik Arabası Çöp Üst Gövde Pim Takımı
• 2 Sets Cleaning Trolley Litter Upper Body Pin Set
A
A
A
PROCART OKP 400K
• 2 Set Temizlik Arabası Ön Kapak Takımı
• 2 Sets Cleaning Trolley Front Cover Set

5
PROCART 422
K
K
K
PROCART BRD 560B
• 2 Set Temizlik Arabası Çöp Brandası 120 Litre
• 2 Sets Cleaning Trolley Litter Tarpaulins 120 Liters

1
PROCART 423
PROCART 423
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
PROCART 420 X 1
Kat Arabası
Housekeeping Trolley
PROCART OKP 400K X 2 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART TPS 530T X 4 set
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART RAY 515R X 5 set
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART SKV 625K X 1 set
Servis Arabası Atık Kovası
Service Trolley Waste Bucket

2

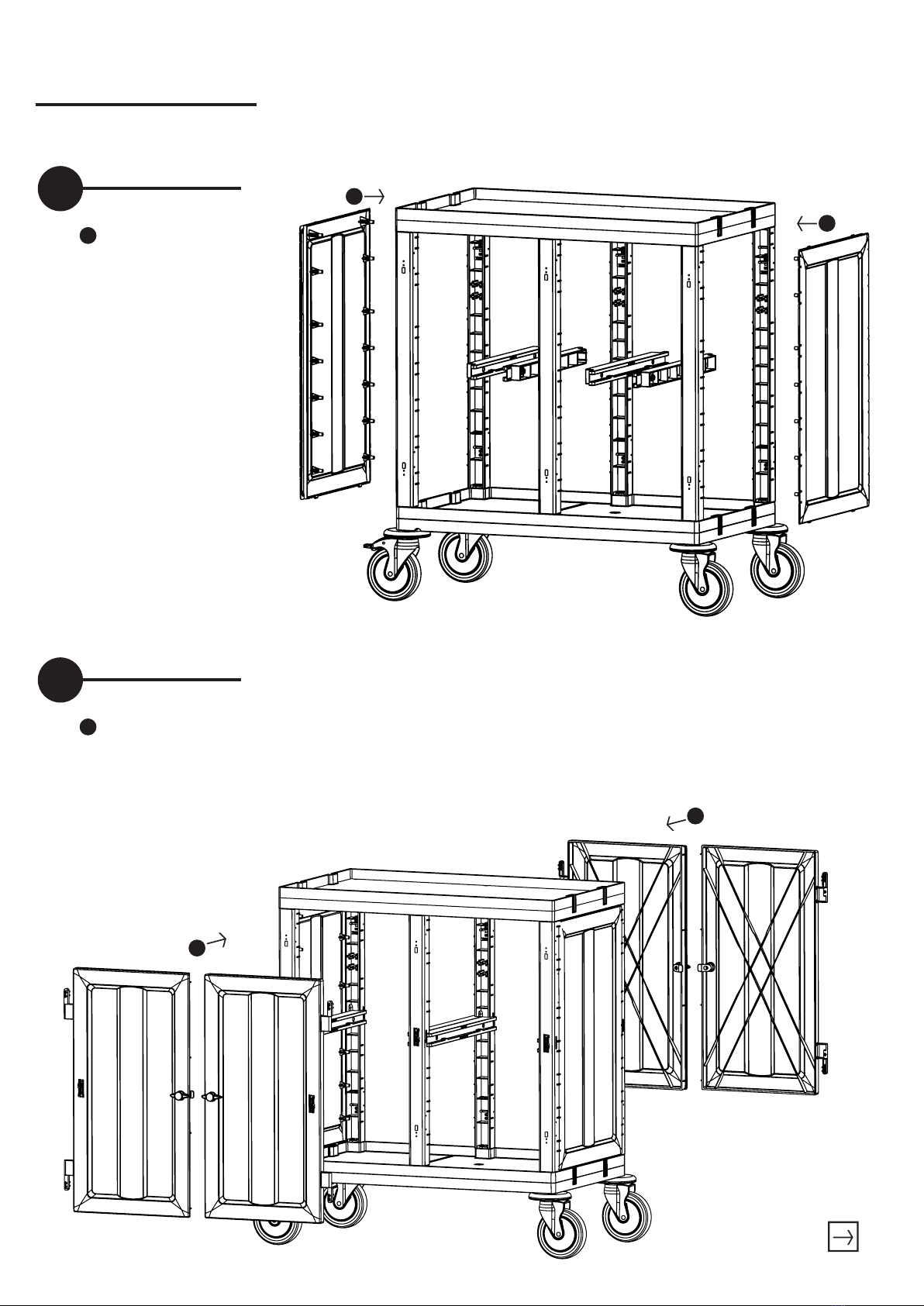

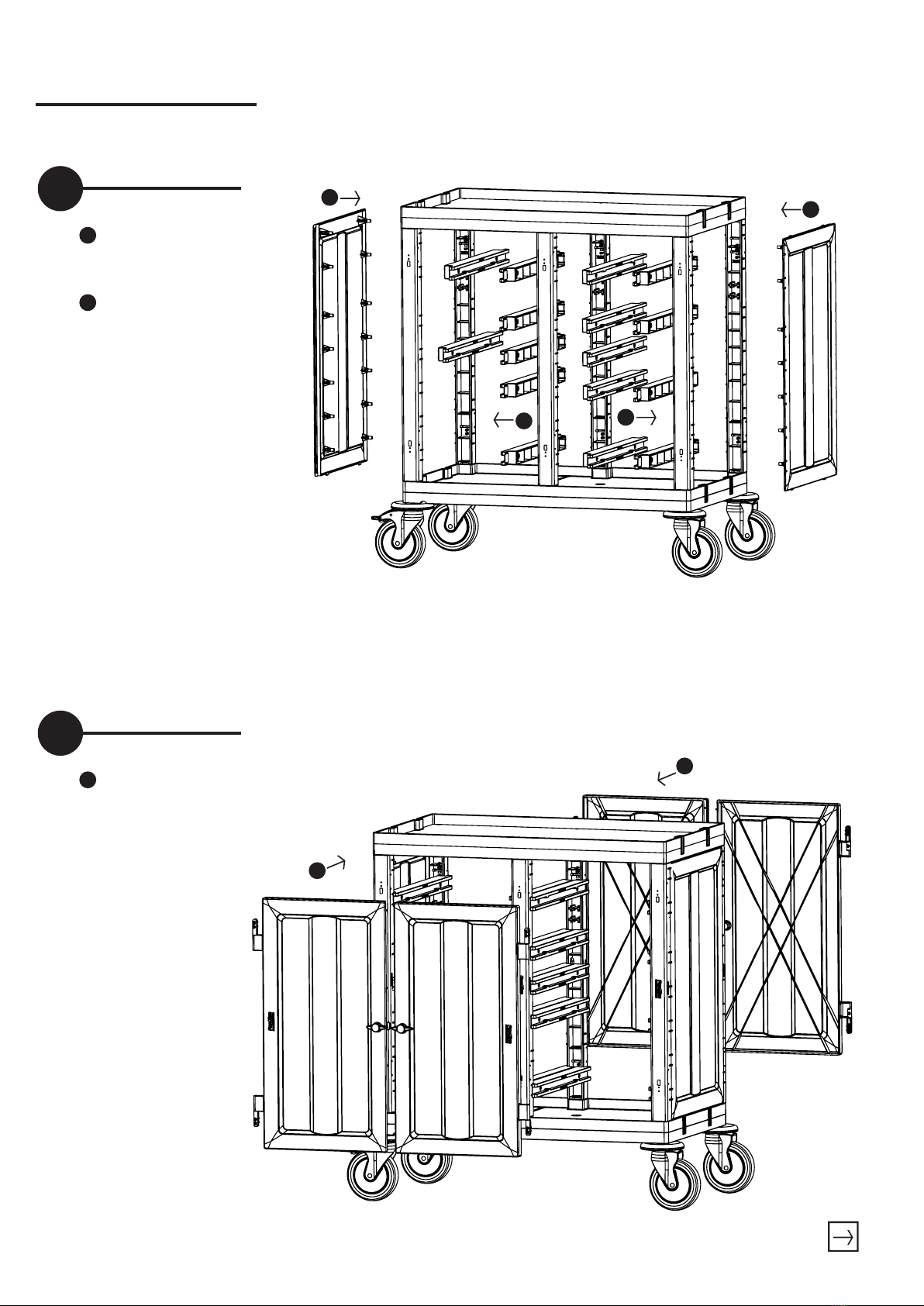

PROCART 423
B
D
D
D
B
B
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
PROCART RAY 515R
• 5 Set Temizlik Arabası Ray Takımı
• 5 Sets Cleaning Trolley Slider Set
3
A
A
A
PROCART OKP 400K
• 2 Set Temizlik Arabası Ön Kapak Takımı
• 2 Sets Cleaning Trolley Front Cover Set

4
PROCART 423
C
C
E
E
PROCART TPS 530T
• 4 Set Temizlik Arabası Tepsi
• 4 Sets Cleaning Trolley Tray
PROCART SKV 625K
• 1 Set Servis Arabası Atık Kovası
• 1 Set Service Trolley Waste Bucket

PROCART 424
PROCART 424
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
F
PROCART 420 X 1
Kat Arabası
Housekeeping Trolley
PROCART OKP 400K X 3 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 2 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART TPF 517F X 2 set
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake and Bumper Ø150 mm
PROCART KAG 210ED X 1 set
Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 2 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
G
H
J
K
I
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART CKP 525K X 1 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 1 set
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART CTB 520C X 1 set
Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 lt
Cleaning Trolley Litter Bag Partition Set 2 x 60 lt

1

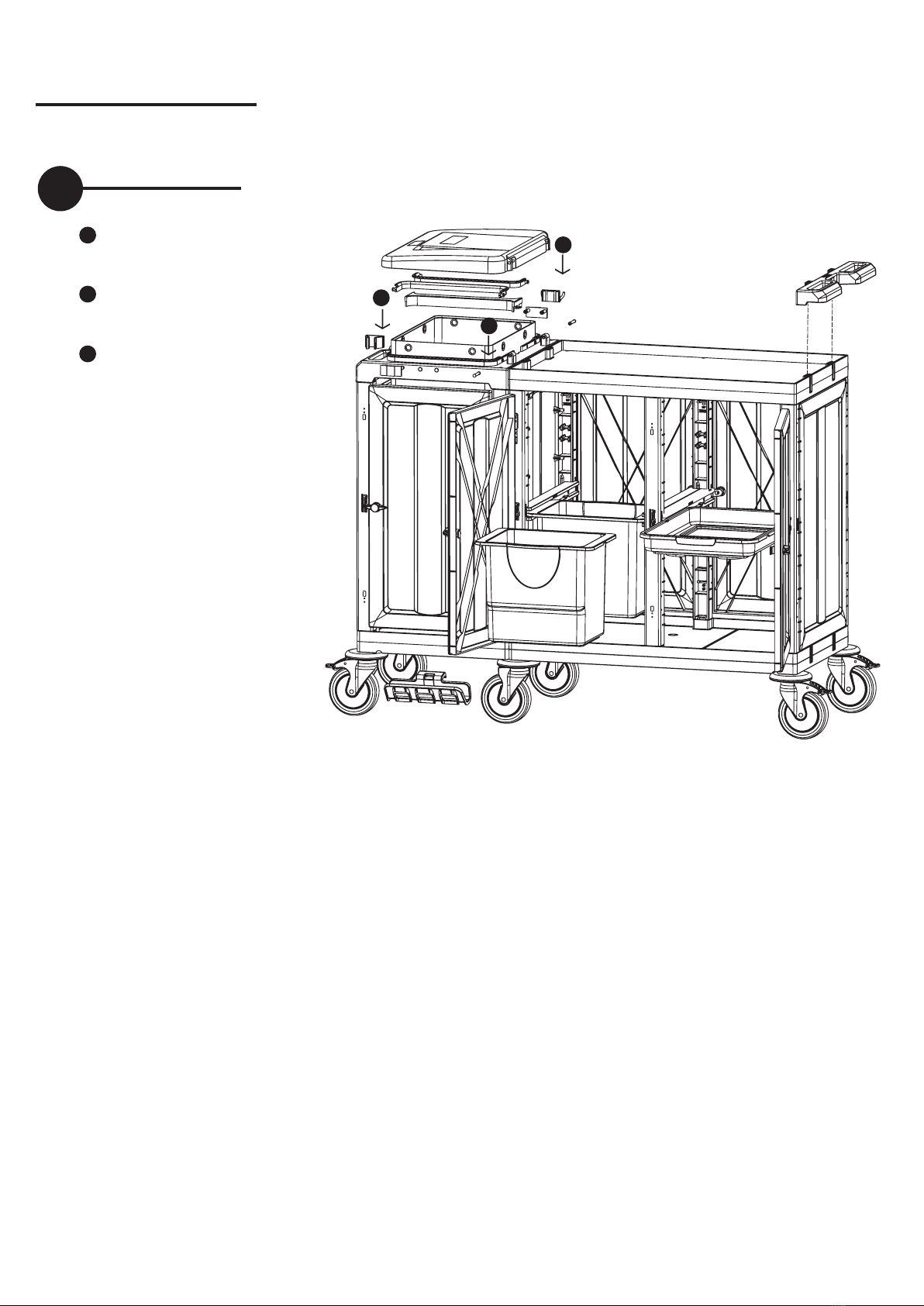

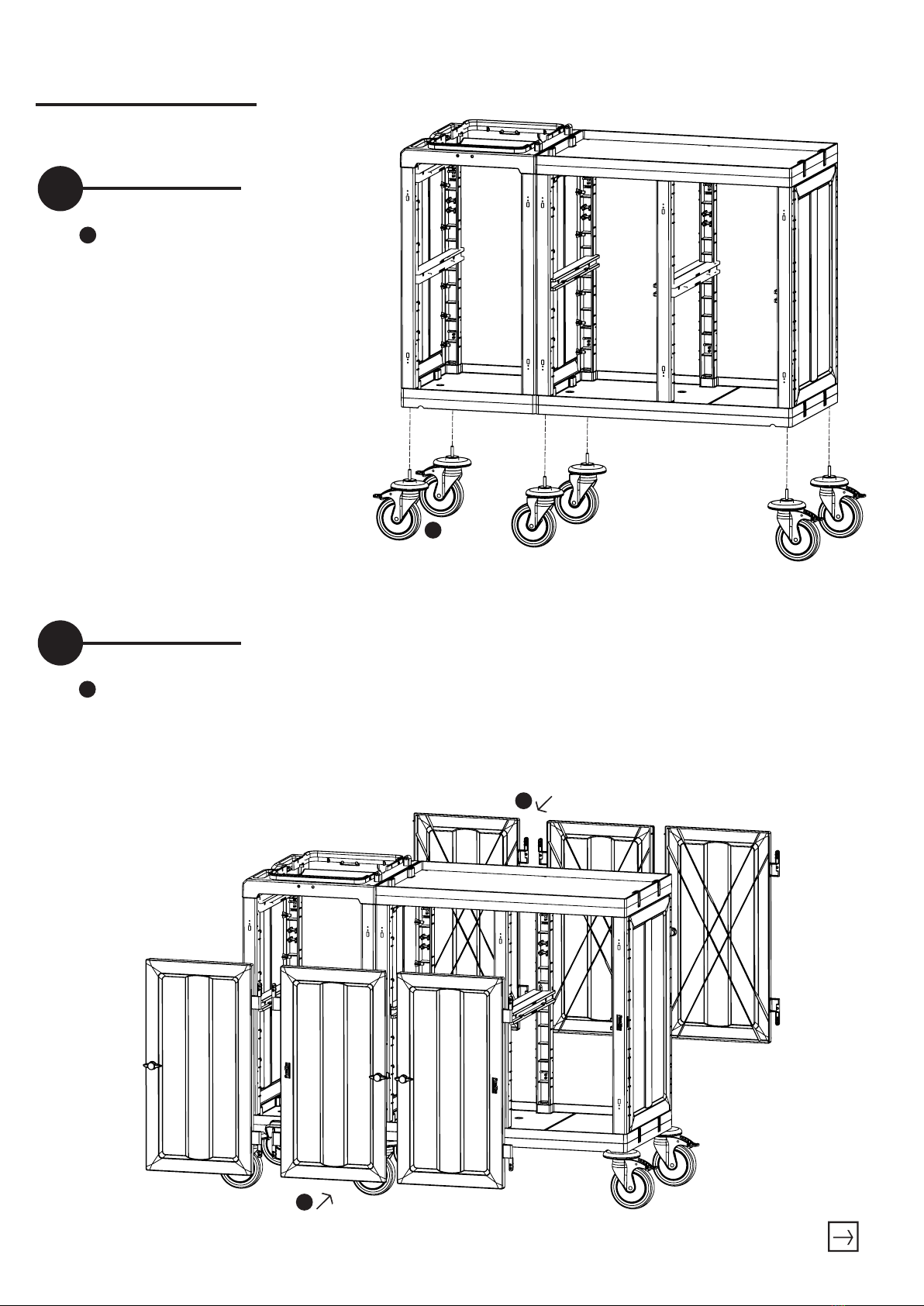

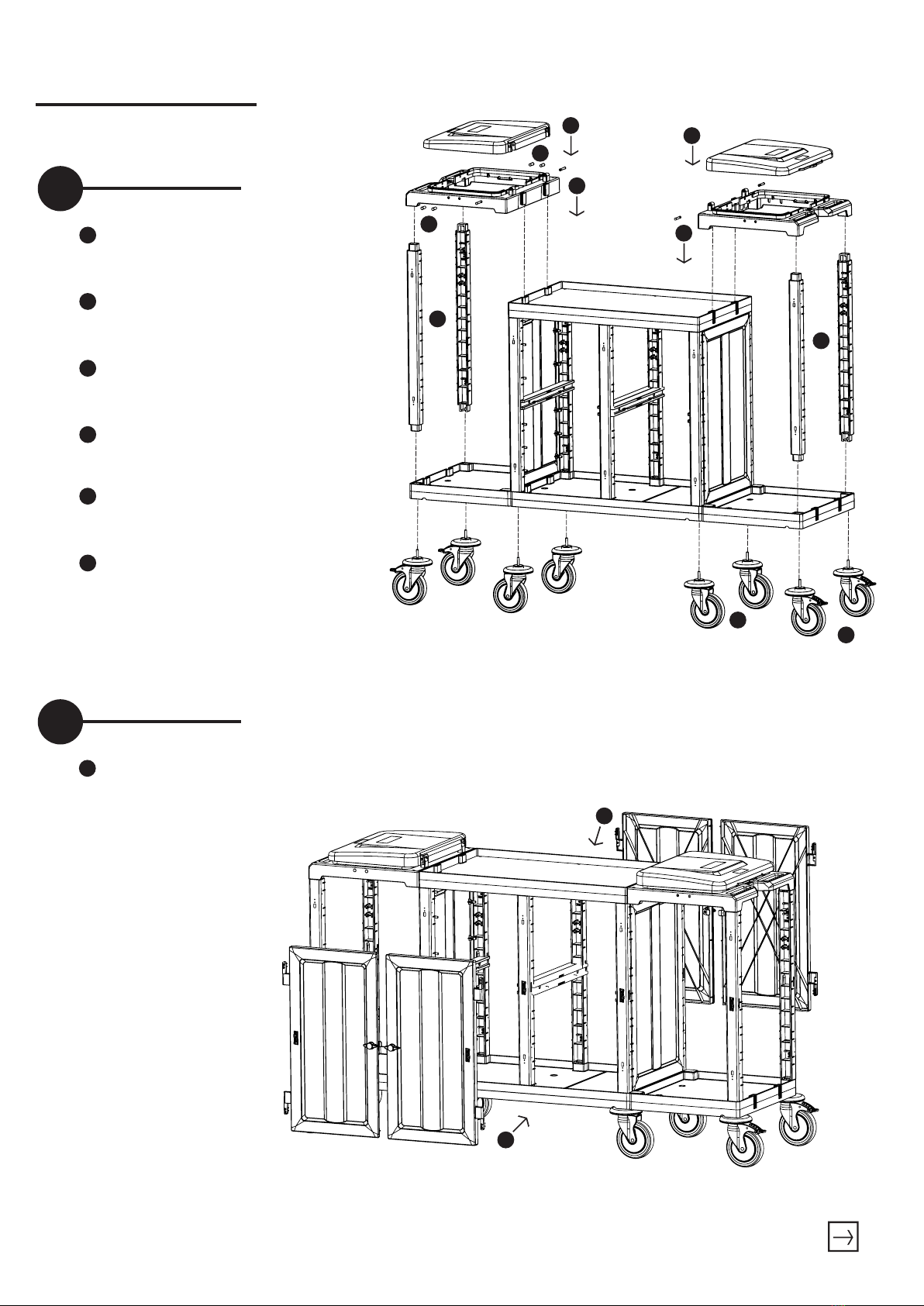

PROCART 424
D
D
E
E
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 1 Set Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
2
B
BB
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set

3
PROCART 424
G
G
F
4
F
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
B
B
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set

5
PROCART 424
C
C
PROCART TPF 517F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
6
A
A
A
PROCART OKP 400K
• 3 Set Temizlik Arabası Ön Kapak Takımı
• 3 Sets Cleaning Trolley Front Cover Set

7
PROCART 424
H
I
K
K
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART CTB 520C
• 1 Set Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 lt
• 1 Set Cleaning Trolley Litter Bag Partition Set 2 x 60 lt
I
H

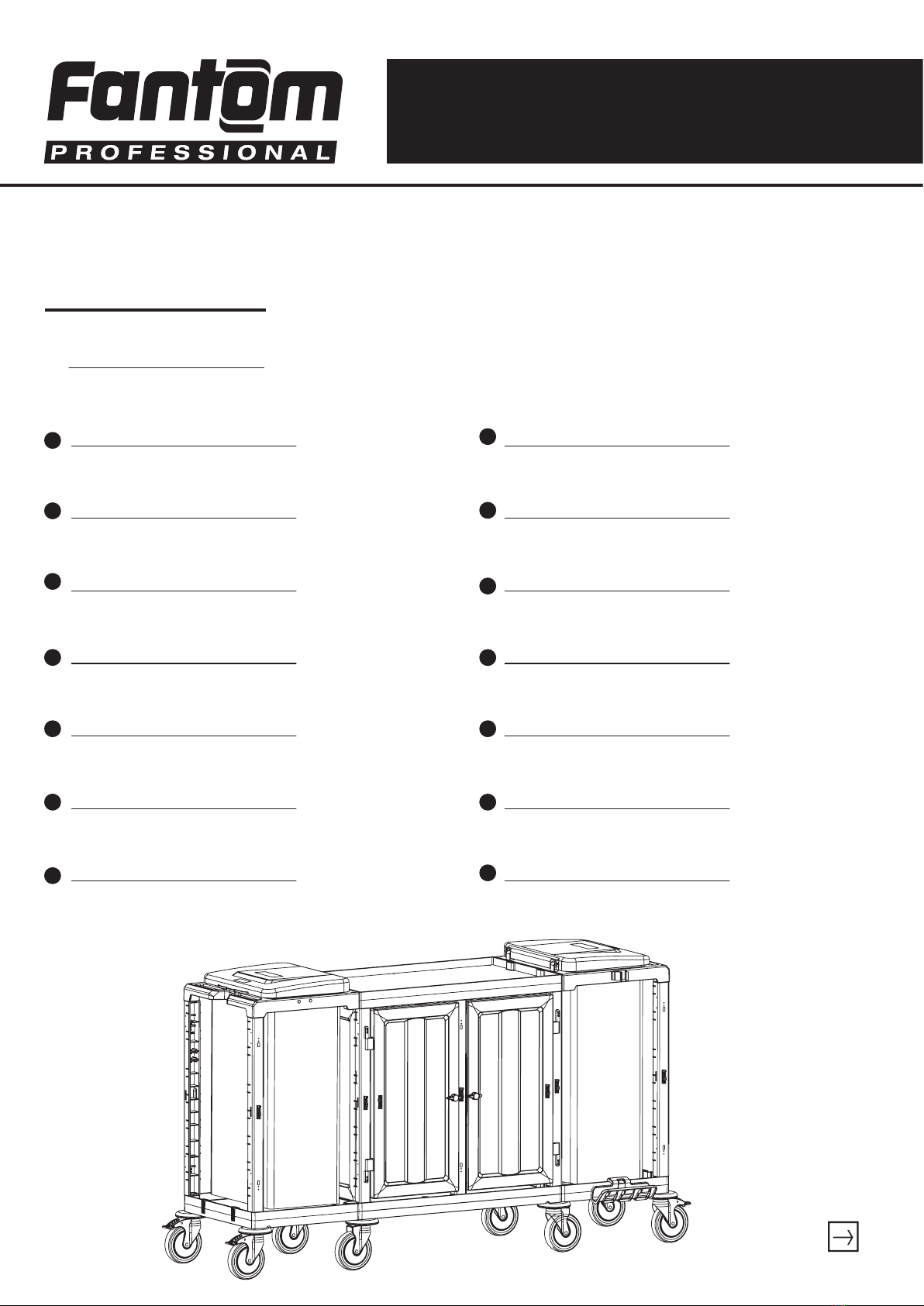

PROCART 425
PROCART 425
Kat Arabası / Housekeeping Trolley
A
B
C
D
E
F
PROCART 420 X 1
Kat Arabası
Housekeeping Trolley
G
H
J
K
L
M
N
I
PROCART OKP 400K X 2 SET
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 SET
Procart Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART KAG 210ED X 2 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART DRK 500D X 2 SET
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART CUG 300E X 2 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K X 2 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 2 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 2 SET
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
