Fantom PROCART 3200 User manual

Servis Arabaları Montaj Kılavuzu
Service Trolleys Assembly Manual
PROCART 3200 / PROCART 3201 / PROCART 3202 / PROCART 3203 / PROCART 3204
www.fanset.com

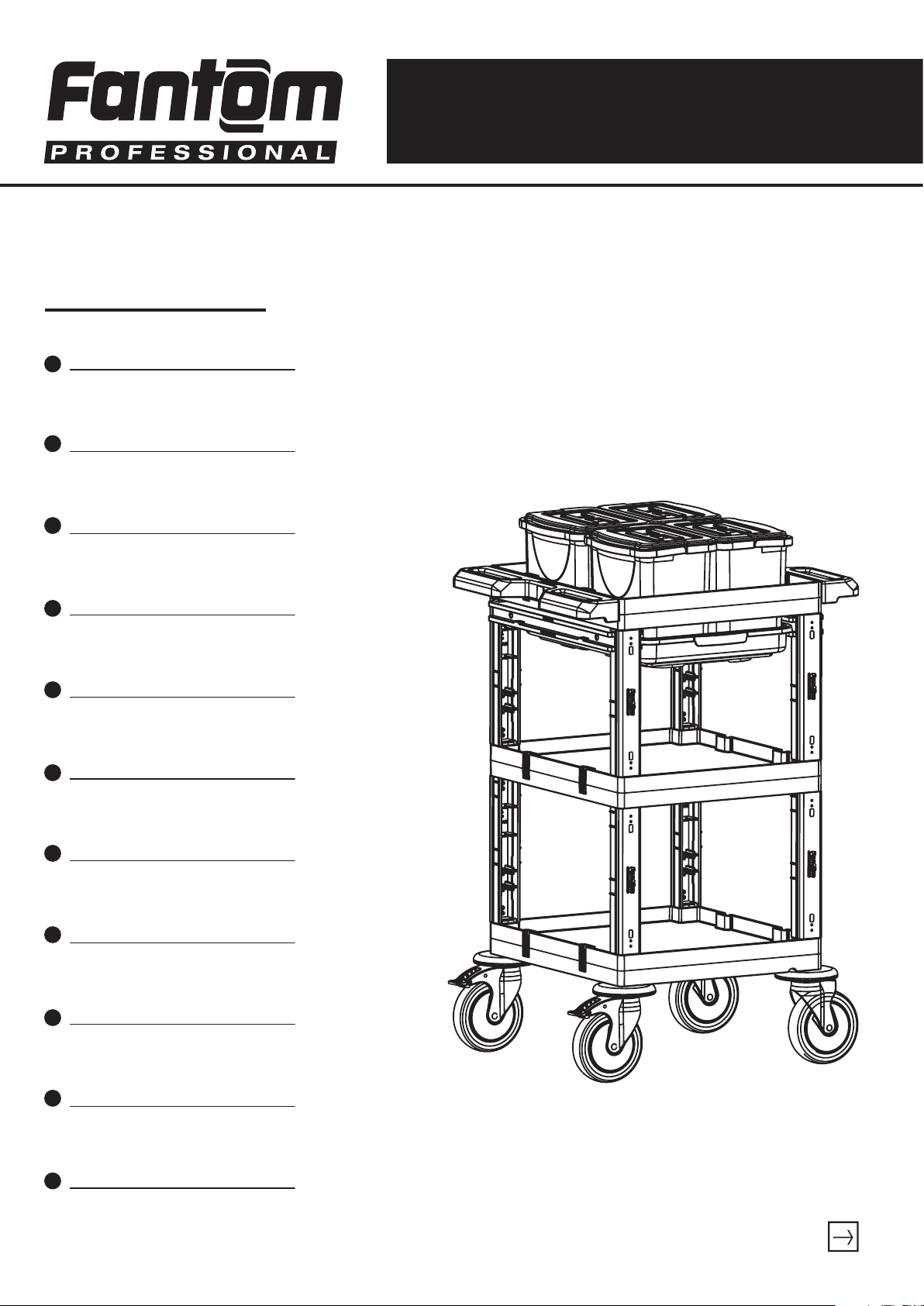

MODELLER / MODELS :

PROCART 3200
PROCART 3200
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F X 2 SET
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART KAG 207DD X 1 SET
Servis Arabası Küçük Araba Alt Gövde - Diși/Diși
Service Trolley Mini Base Body - Female/Female
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART SOG 205DD X 1 SET
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART KUG 215DD X 1 SET
Temizlik Arabası Boș Üst Gövde - Diși/Diși
Cleaning Trolley Mini Empty Upper Body - Female/Female
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART TPS 530T X 1 SET
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART KOV 540K X 1 SET
Temizlik Arabası Kova Takımı 6 Litre
Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 SET
Temizlik Arabası 6 Litre Kova Kapak Takımı
Cleaning Trolley 6 Liters Bucket Cover Set
PROCART ITM 310S X 2 SET
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
Servis Arabası / Service Trolley
A
B
C
D
E
F
G
H
I
J
K

1
2
PROCART 3200
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART TPF 517F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø150 mm
PROCART KAG 207DD
• 1 Set Servis Arabası Küçük Araba Alt Gövde - Diși/Diși
• 1 Set Service Trolley Mini Base Body - Female/Female

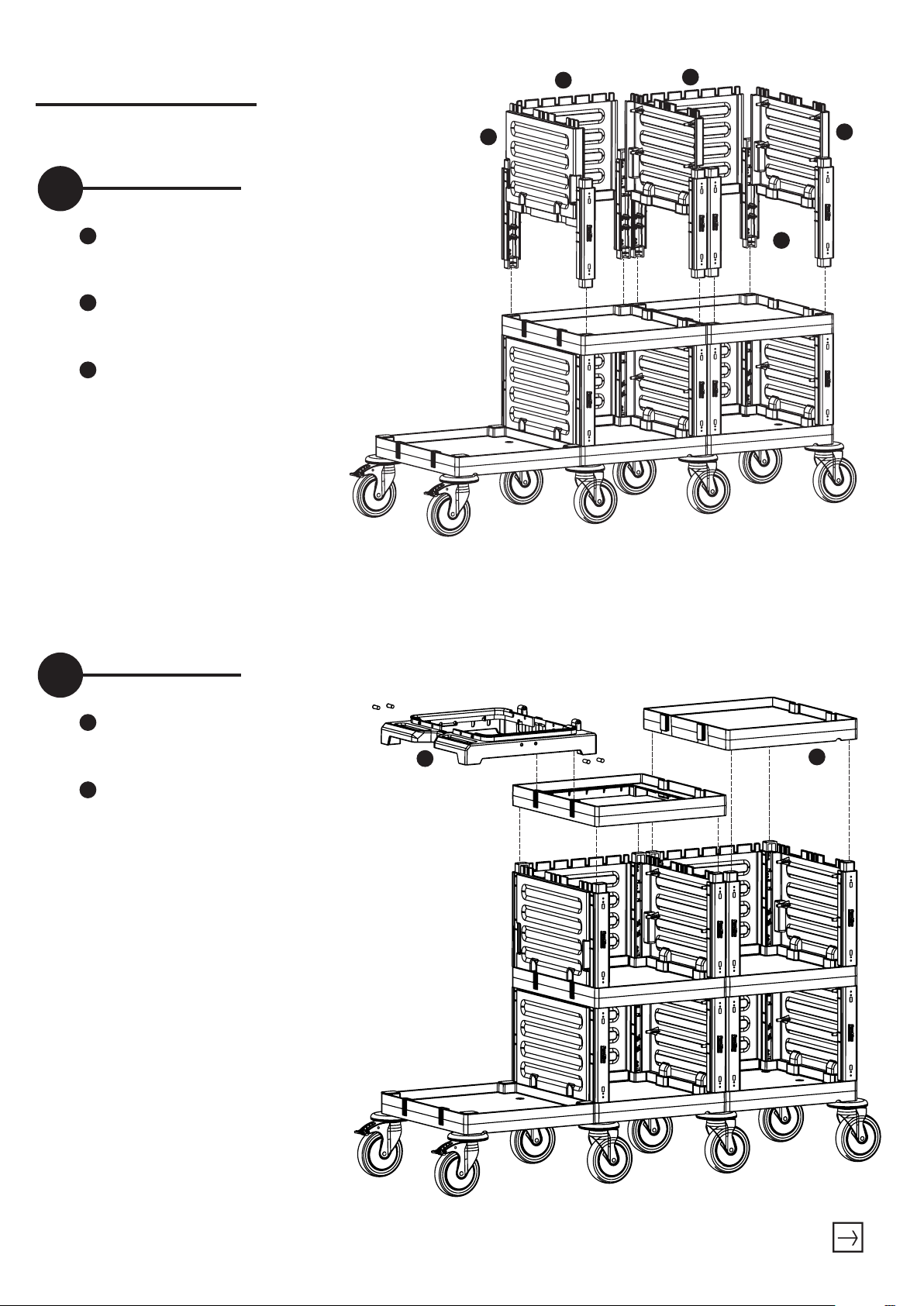

PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
PROCART KDR 615D
• 2 Set Servis Arabası Kısa Direk Takımı
• 2 Sets Service Trolley Short Column Set
PROCART KUG 215DD
• 1 Set Temizlik Arabası Boș Üst Gövde - Diși/Diși
• 1 Set Cleaning Trolley Mini Empty Upper Body - Female/Female
A
A
B
B
C
C
D
D D
E
E
D
D D
F
F

3
PROCART 3200
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
PROCART ITM 310S
• 2 Set Temizlik Arabası İtme Sapı
• 2 Sets Cleaning Trolley Push Handle
G
G
G
K
4
PROCART TPS 530T X 1 SET
• 1 Set Temizlik Arabası Tepsi
• 1 Set Cleaning Trolley Tray
PROCART KOV 540K X 1 SET
• 1 Set Temizlik Arabası Kova Takımı 6 Litre
• 1 Set Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 SET
• 1 Set Temizlik Arabası 6 Litre Kova Kapak Takımı
• 1 Set Cleaning Trolley 6 Liters Bucket Cover Set
H
H
I
I
J
J
K
K

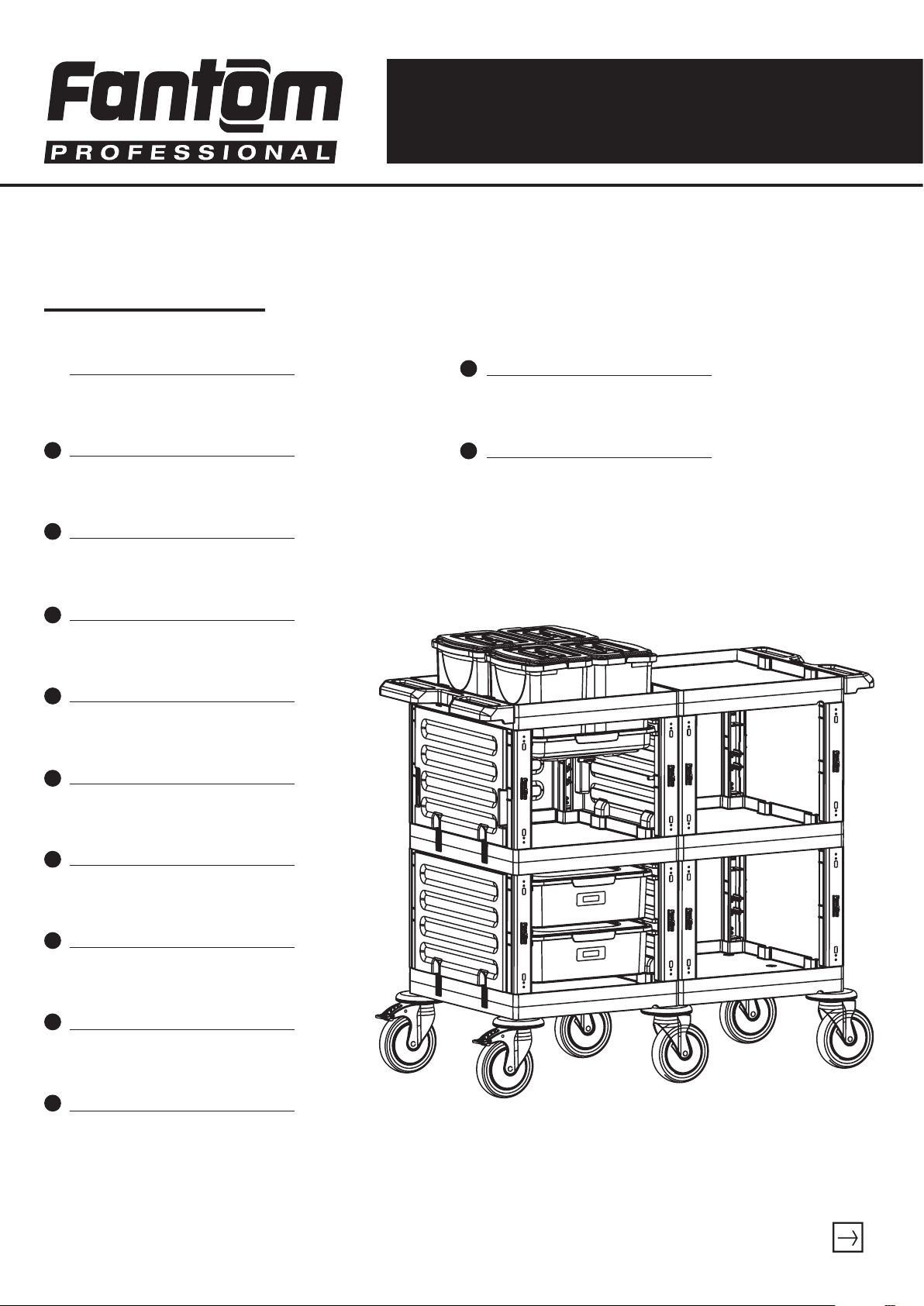

PROCART 3201
PROCART 3201
PROCART 3200 X 1 SET
Servis Arabası
Service Trolley
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART SOG 205DD X 1 SET
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A X 1 SET
Temizlik Arabası Bağlantı Adaptör Seti
Cleaning Trolley Connection Adapter Set
PROCART KUG 200ED X 1 SET
Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
Cleaning Trolley Mini Upper Body - Male/Female
PROCART OKP 609K X 2 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
Servis Arabası / Service Trolley
A
B
K
C
D
E
F
G
H
I
JPROCART RAY 515R X 1 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters

1
PROCART 3201
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
A
A
C
C
D
D
D
2
PROCART KDR 615D
• 2 Set Servis Arabası Kısa Direk Takımı
• 2 Sets Service Trolley Short Column Set
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A
• 1 Set Temizlik Arabası Bağlantı Adaptör Seti
• 1 Set Cleaning Trolley Connection Adapter Set
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
B
B
E
E
F
F
H
H
I
I
I

3
PROCART 3201
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
B
4
PROCART KUG 200ED
• 1 Set Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Upper Body - Male/Female
GG
B
H
H
I
I
I

5
PROCART 3201
PROCART RAY 515R
• 3 Set Temizlik Arabası Ray Takımı
• 3 Sets Cleaning Trolley Slider Set
J
6
PROCART CKS 630C
• 2 Set Temizlik Arabası Çekmece Seti 18 Litre
• 2 Sets Cleaning Trolley Drawer Set 18 Liters
K
K
J

PROCART 3202
PROCART 3202
PROCART 3200 X 1 SET
Servis Arabası
Service Trolley
PROCART TPK 515T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART SOG 205DD X 1 SET
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A X 1 SET
Temizlik Arabası Bağlantı Adaptör Seti
Cleaning Trolley Connection Adapter Set
PROCART KUG 200ED X 1 SET
Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
Cleaning Trolley Mini Upper Body - Male/Female
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 3 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
Servis Arabası / Service Trolley
A
B
K
C
D
E
F
G
H
I
JPROCART RAY 515R X 1 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters

1
PROCART 3202
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
A
A
C
C
D
D
D
2
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A
• 1 Set Temizlik Arabası Bağlantı Adaptör Seti
• 1 Set Cleaning Trolley Connection Adapter Set
PROCART OKP 609K
• 4 Set Servis Arabası Küçük Ön Kapak Takımı
• 4 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 3 Set Servis Arabası Yan Kapak Takımı
• 3 Sets Service Trolley Side Cover Set
B
B
E
E
F
F
H
HH
I
I
I
I

3
PROCART 3202
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
B
B
4
PROCART KUG 200ED
• 1 Set Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Upper Body - Male/Female
G
G
H
HH
I
I
I
I

5
PROCART 3202
PROCART RAY 515R
• 3 Set Temizlik Arabası Ray Takımı
• 3 Sets Cleaning Trolley Slider Set
6
PROCART CKS 630C
• 2 Set Temizlik Arabası Çekmece Seti 18 Litre
• 2 Sets Cleaning Trolley Drawer Set 18 Liters
K
J
J
J
K

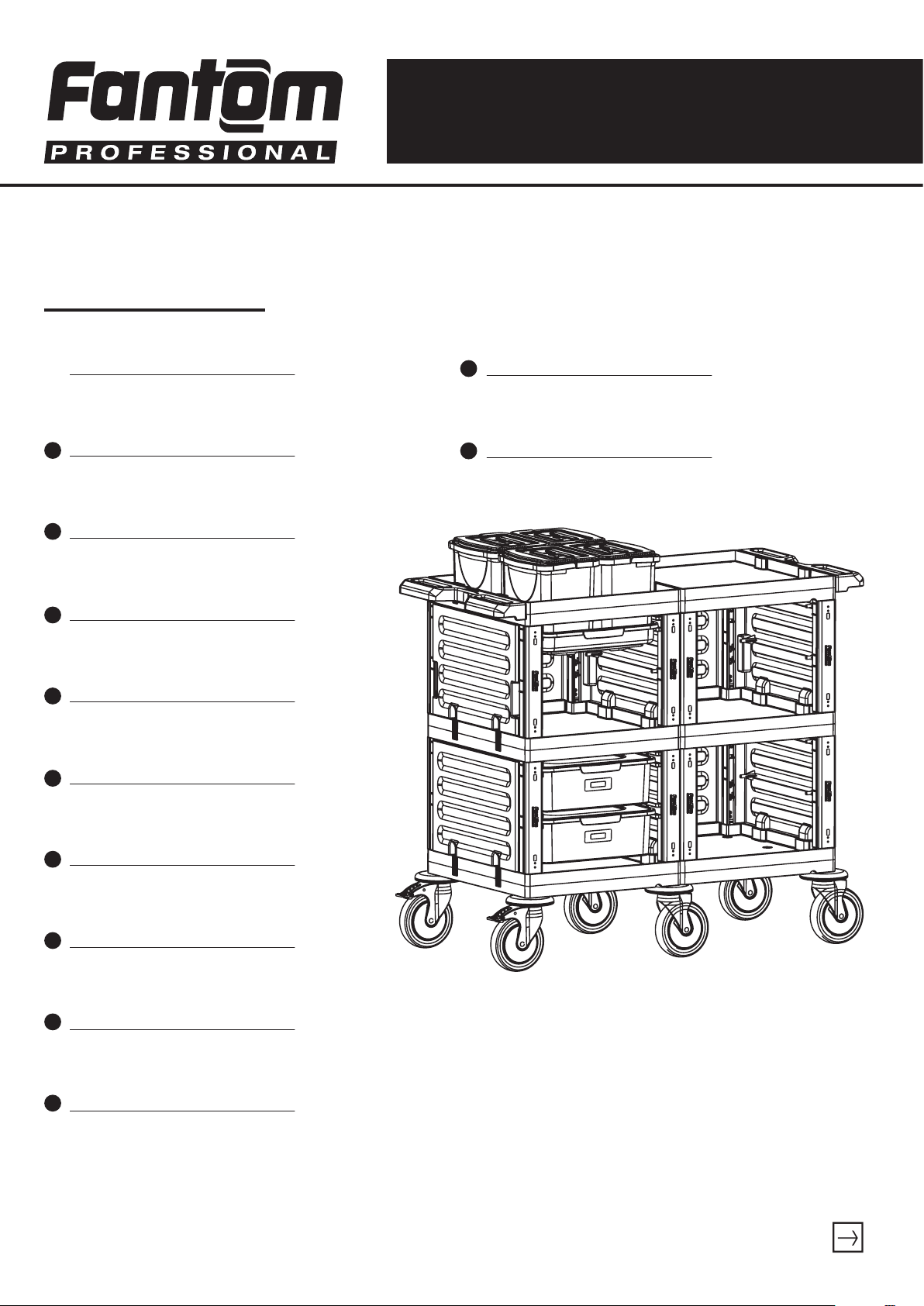

PROCART 3203
PROCART 3203
PROCART 3200 X 1 SET
Servis Arabası
Service Trolley
PROCART TPK 515T X 4 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set Wıth Bumper Ø150 mm
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART KAG 210ED X 2 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART SOG 205DD X 1 SET
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A X 1 SET
Temizlik Arabası Bağlantı Adaptör Seti
Cleaning Trolley Connection Adapter Set
PROCART KUG 200ED X 1 SET
Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
Cleaning Trolley Mini Upper Body - Male/Female
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
Servis Arabası / Service Trolley
A
B
K
C
D
E
F
G
H
I
J
M
L
O
P
N
PROCART YKP 605K X 3 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART RAY 515R X 1 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D X 1 SET
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

1
PROCART 3203
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
A
A
A
C
C
C
D
D
D
D
D
E
E
E
2
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A
• 1 Set Temizlik Arabası Bağlantı Adaptör Seti
• 1 Set Cleaning Trolley Connection Adapter Set
PROCART OKP 609K
• 4 Set Servis Arabası Küçük Ön Kapak Takımı
• 4 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 3 Set Servis Arabası Yan Kapak Takımı
• 3 Sets Service Trolley Side Cover Set
B
B
F
F
G
G
I
I
I
J
JJ

3
PROCART 3203
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
BB
4
PROCART KUG 200ED
• 1 Set Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Upper Body - Male/Female
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
H
H
M
M
I
II
J
JJ

5
PROCART 3203

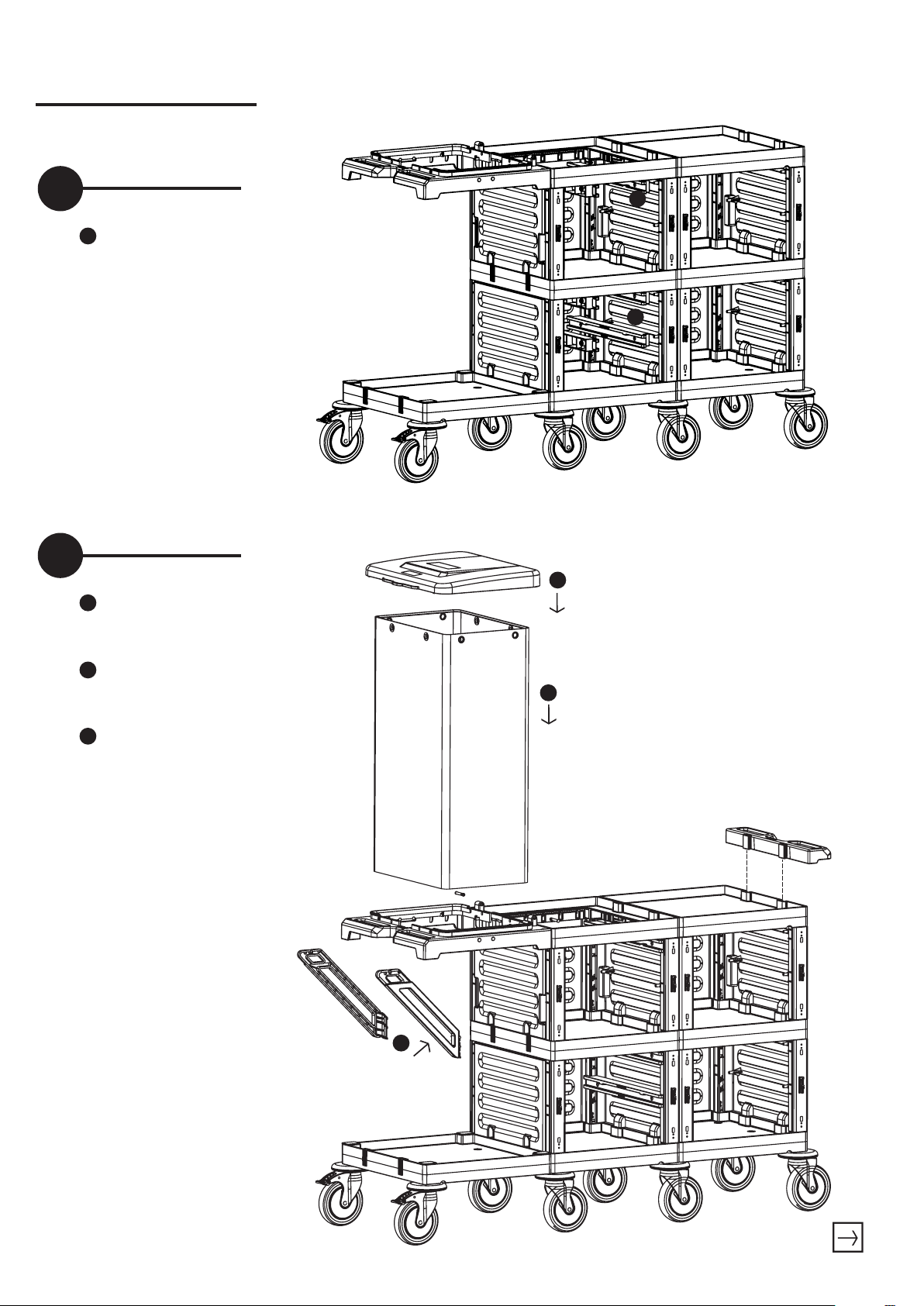

PROCART RAY 515R
• 1 Set Temizlik Arabası Ray Takımı
• 1 Set Cleaning Trolley Slider Set
6
PROCART DRS 510D
• 1 Set Temizlik Arabası Dirsek Takımı
• 1 Set Cleaning Trolley Bracket Set
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
N
N
O
O
P
P
K
K
K

7
PROCART 3203
PROCART CKS 630C
• 2 Set Temizlik Arabası Çekmece Seti 18 Litre
• 2 Sets Cleaning Trolley Drawer Set 18 Liters
L
L

PROCART 3204
PROCART 3204
PROCART 3200 X 1 SET
Servis Arabası
Service Trolley
PROCART TPK 515T X 4 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART KAG 210ED X 2 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 2 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 2 SET
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART SOG 205DD X 1 SET
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A X 1 SET
Temizlik Arabası Bağlantı Adaptör Seti
Cleaning Trolley Connection Adapter Set
PROCART KUG 200ED X 1 SET
Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
Cleaning Trolley Mini Upper Body - Male/Female
PROCART OKP 609K X 4 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 3 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 400K X 1 SET
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 SET
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
Servis Arabası / Service Trolley
A
B
N
C
D
E
F
G
H
I
J
K
L
M
P
O
S
R
T
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART PIM 330P X 1 SET
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
PROCART ADP 316A X 1 SET
Temizlik Arabası Bağlantı Adaptörü
Cleanıng Trolley Connectıon Adapter

1
PROCART 3204
PROCART TPK 515T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø150 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø150 mm
PROCART KAG 210ED
• 2 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 2 Sets Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
A
A
A
C
C
C
D
DD
2
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
PROCART ADP 315A
• 1 Set Temizlik Arabası Bağlantı Adaptör Seti
• 1 Set Cleaning Trolley Connection Adapter Set
PROCART OKP 609K
• 4 Set Servis Arabası Küçük Ön Kapak Takımı
• 4 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 3 Set Servis Arabası Yan Kapak Takımı
• 3 Sets Service Trolley Side Cover Set
B
B
F
F
G
G
I
II
J
JJ

3
PROCART 3204
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART OKP 609K
• 2 Set Servis Arabası Küçük Ön Kapak Takımı
• 2 Sets Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 2 Set Servis Arabası Yan Kapak Takımı
• 2 Sets Service Trolley Side Cover Set
B
B
4
PROCART KUG 200ED
• 1 Set Temizlik Arabası Küçük Araba Üst Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Upper Body - Male/Female
H
H
I
II
J
JJ
