Fantom PROCART 350 User manual

Temizlik Arabaları Montaj Kılavuzu
Cleaning Trolleys Assembly Manual
PROCART 350 / PROCART 351 / PROCART 352 / PROCART 353 / PROCART 354
/ PROCART 355 / PROCART 356 / PROCART 383
www.fanset.com
MODELLER / MODELS :

PROCART 350
PROCART 350
Temizlik Arabası / Cleaning Trolley
PROCART TPK 510T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPF 512F X 4 set
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART KAG 210ED X 2 set
Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T X 2 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 4 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART KUG 200DD X 1 set
Temizlik Arabası Küçük Araba Üst Gövde Diși-Diși
Cleaning Trolley Mini Upper Body Female-Female
PROCART ITM 310S X 1 set
Temizlik Arabası İtme Sapı
Cleaning Trolley Push Handle
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde-Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART CKP 525K X 1 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART CTB 520C X 1 set
Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 Litre
Cleaning Trolley Litter Bag Partition Set 2 x 60 lt
PROCART PIM 330P X 2 set
Temizlik Arabası Çöp Üst Gövde Pim Takımı
Cleaning Trolley Litter Upper Body Pin Set
A
B
C
D
E
F
G
H
I
J
K
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART RAY 515R X 1 set
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART TPS 530T X 1 set
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART AKT 550A X 1 set
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set
L
M
N
O
P

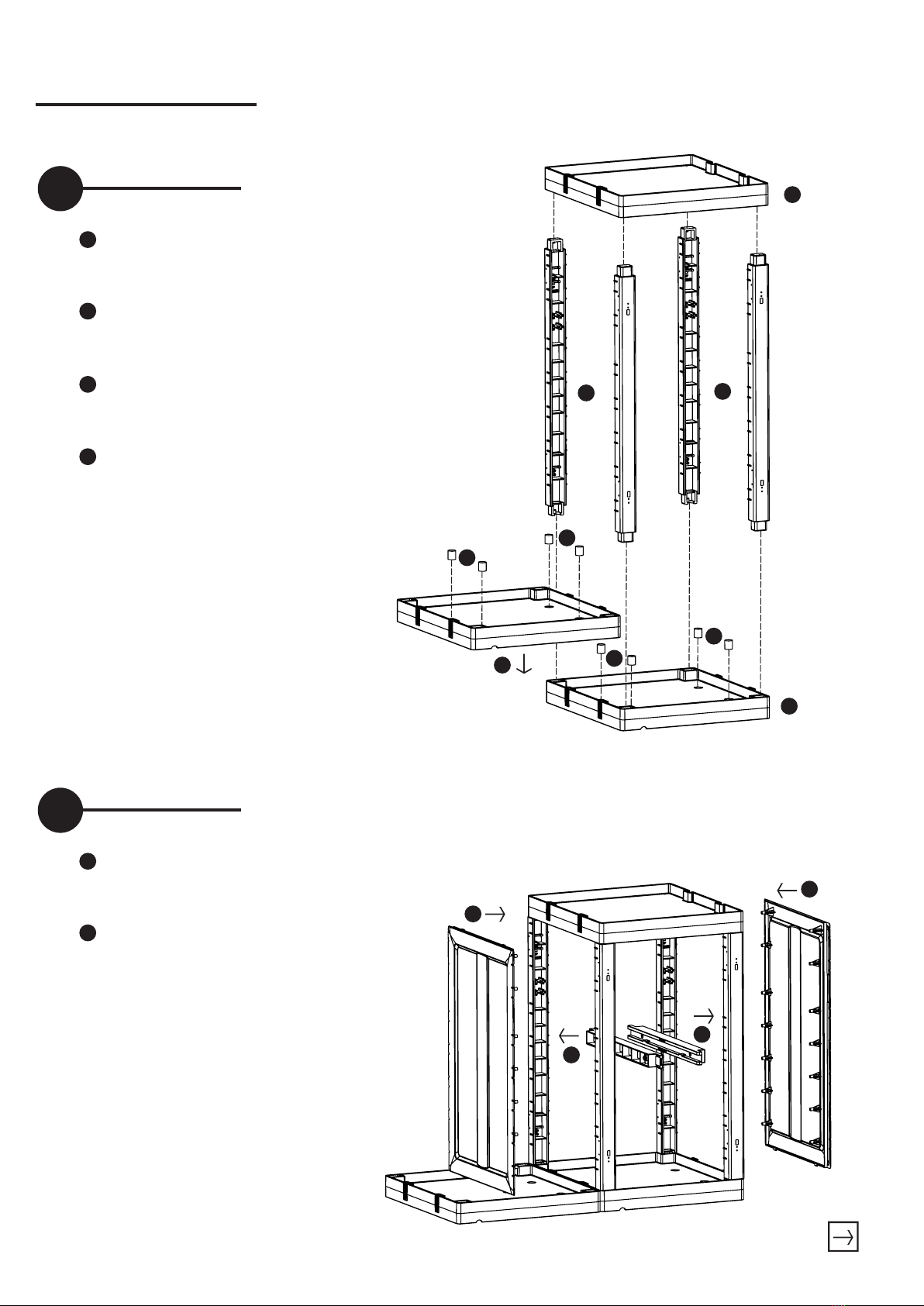

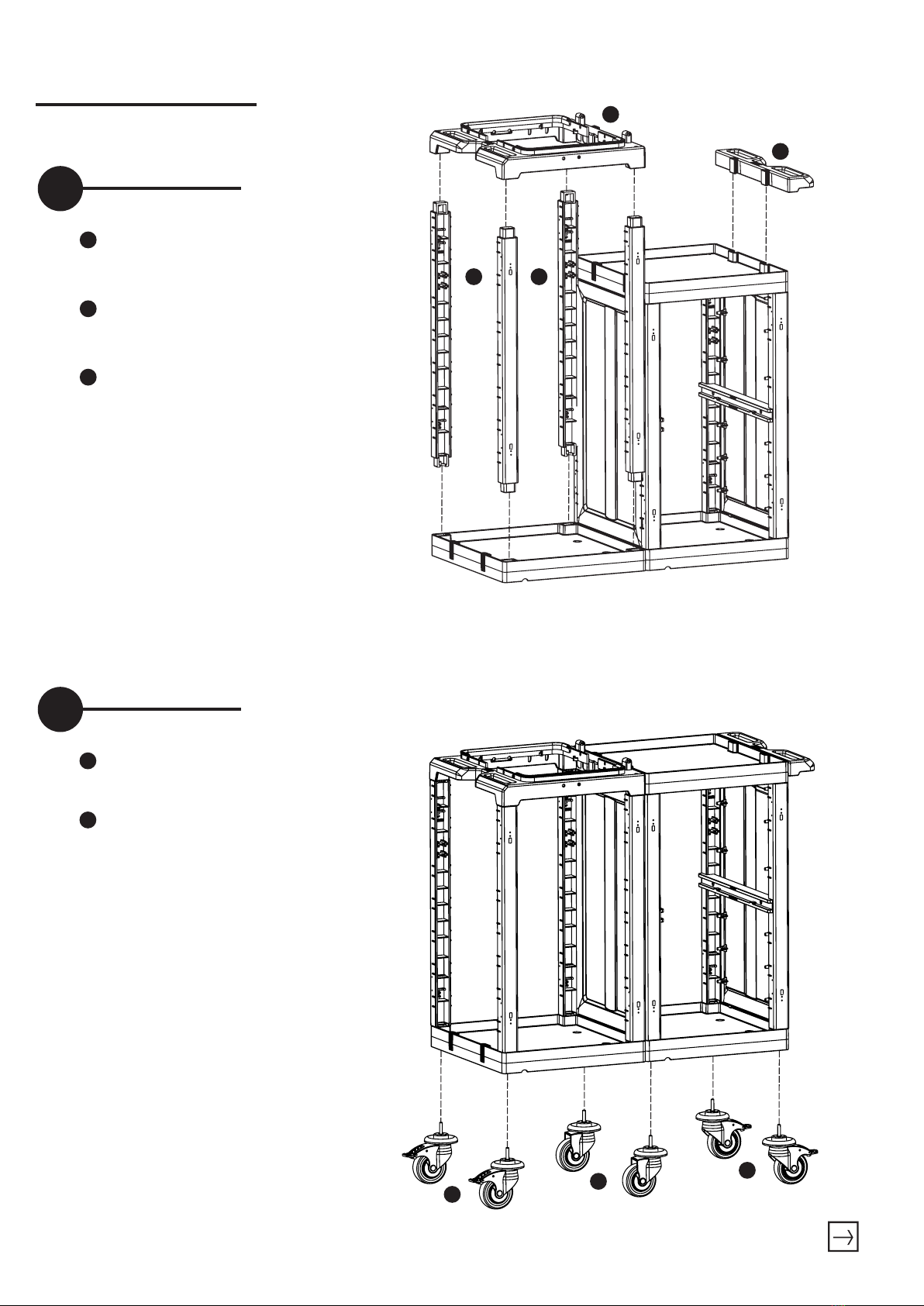

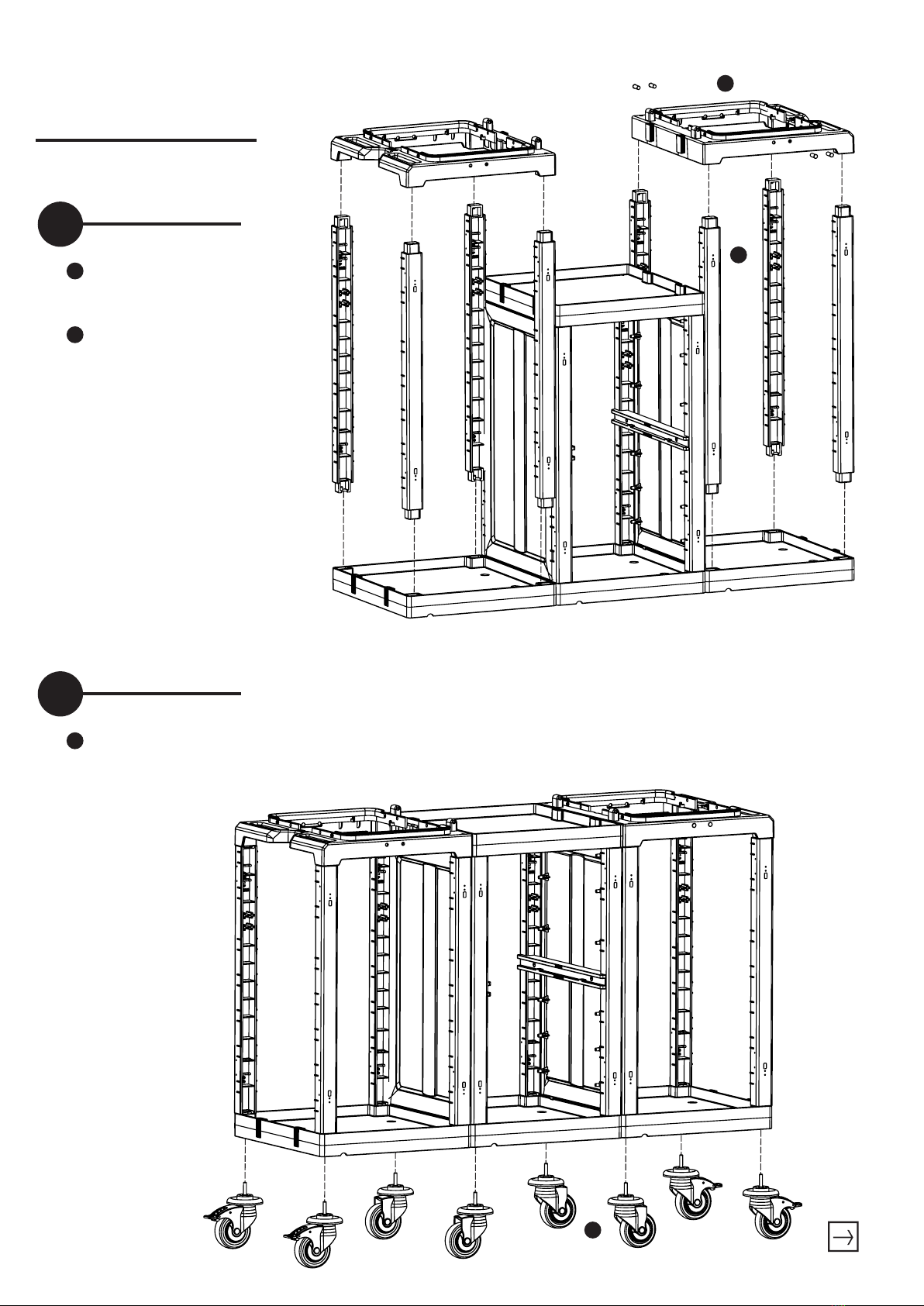

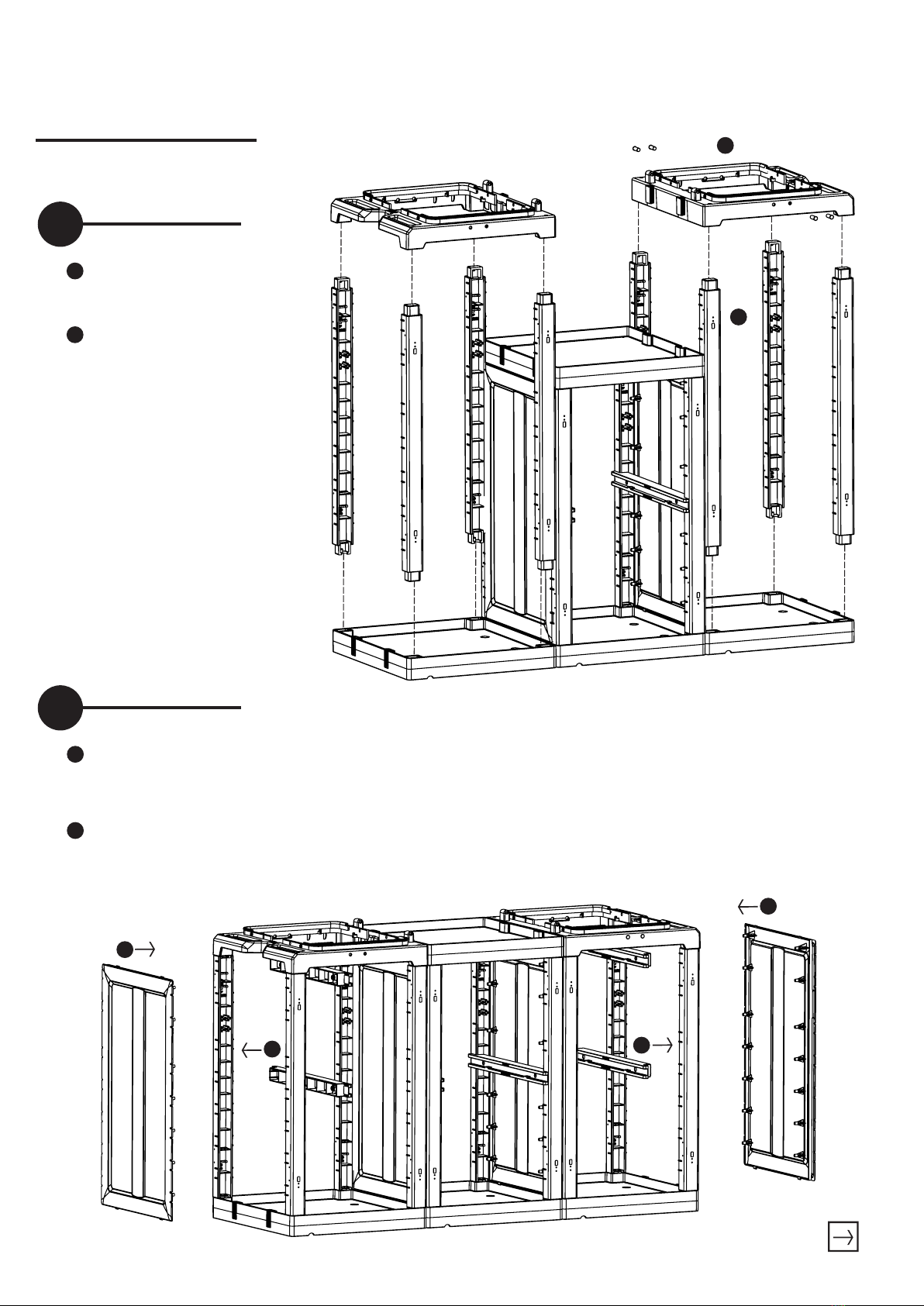

PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART KUG 200DD
• 1 Set Temizlik Arabası Küçük Araba Üst Gövde Diși-Diși
• 1 Set leaning Trolley Mini Upper Body Female-Female
PROCART TPA 320T
• 2 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 2 Sets Cleaning Trolley Press Stand Stopple Set
2
C
C
D
D
D
D
D
E
F
EE
F
PROCART RAY 515R
• 1 Set Temizlik Arabası Ray Takımı
• 1 Set Cleaning Trolley Slider Set
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
M
O
O
O
M
M
1
PROCART 350
PROCART KAG 210ED
• 2 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 2 Sets Cleaning Trolley Mini Base Body Male-Female
C

3
PROCART 350
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde-Erkek
• 1 Set Cleaning Trolley Litter Upper Body-Male
E
4
E E
H
H
PROCART ITM 310S
• 1 Set Temizlik Arabası İtme Sapı
• 1 Set Cleaning Trolley Push Handle
G
G
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPF 512F
• 4 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 4 Sets Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
A
A
B
B
B

5
PROCART 350

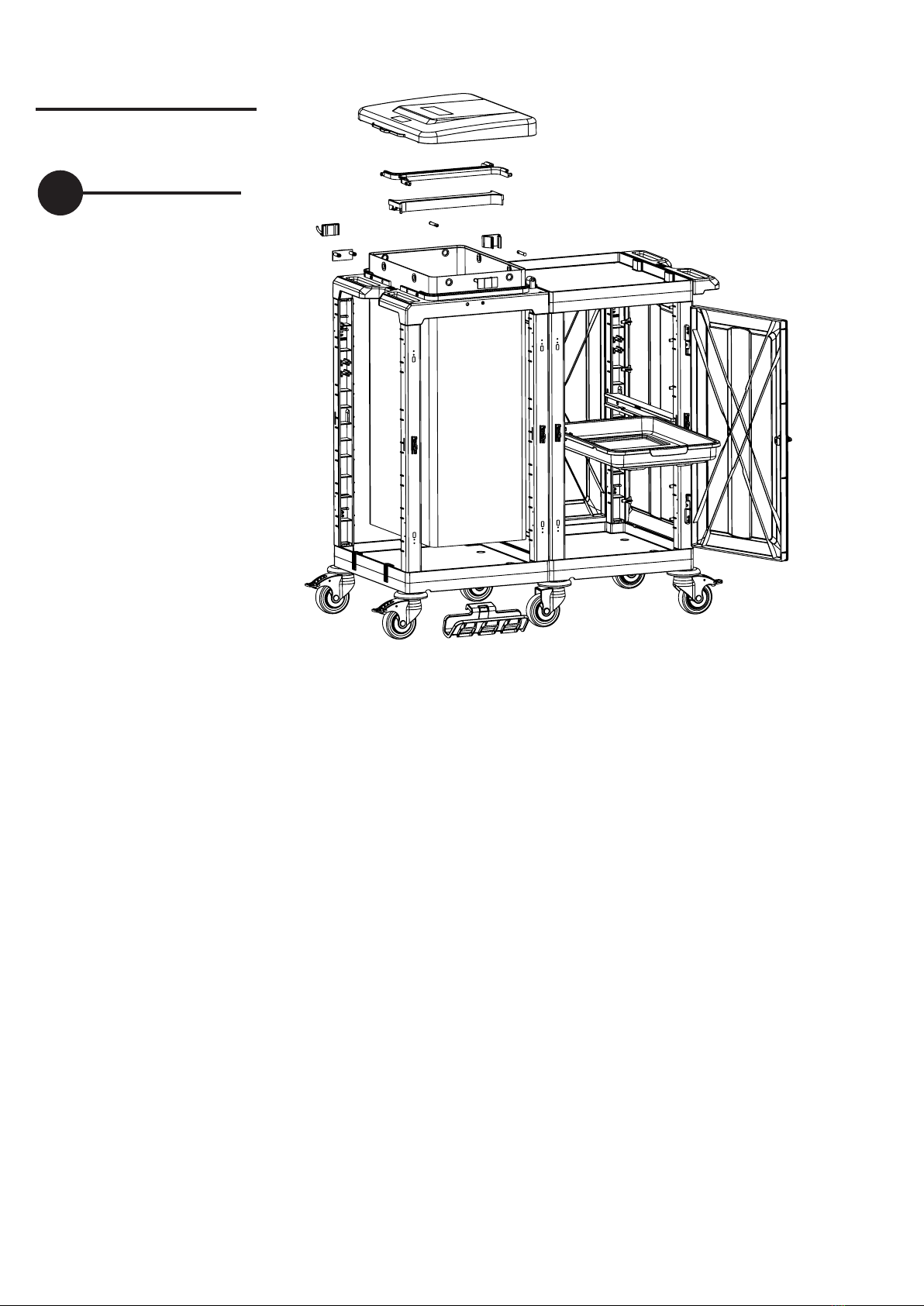

PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
I
I
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
L
L
PROCART TPS 530T
• 1 Set Temizlik Arabası Tepsi
• 1 Set Cleaning Trolley Tray
NN
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
P
P
P
PROCART CTB 520C
• 1 Set Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 Litre
• 1 Set Cleaning Trolley Litter Bag Partition Set 2 x 60 lt
J
J

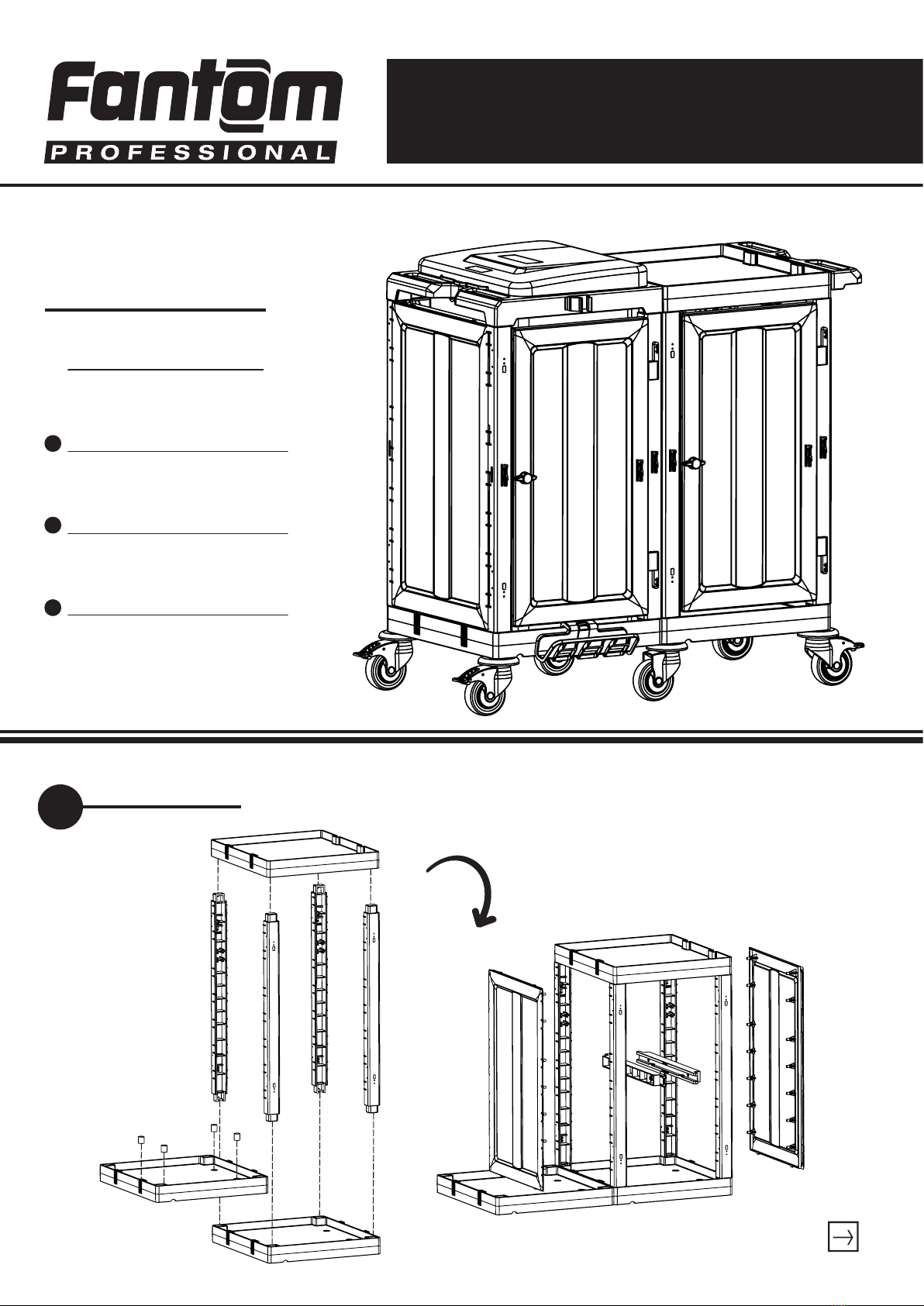

PROCART 351
PROCART 351
Temizlik Arabası / Cleaning Trolley
PROCART 350 X 1
Temizlik Arabası
Cleaning Trolley
PROCART OKP 400K X 1 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
A
1

3
PROCART OKP 400K
• 1 Set Temizlik Arabası Ön Kapak Takımı
• 1 Set Cleaning Trolley Front Cover Set
A
A
A
2
PROCART 351

4
PROCART 351

PROCART 352
PROCART 352
Temizlik Arabası / Cleaning Trolley
PROCART 350 X 1
Temizlik Arabası
Cleaning Trolley
PROCART OKP 400K X 2 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART RAY 515R X 1 set
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
A
B
C
1

3
2
PROCART 352
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
PROCART RAY 515R
• 1 Set Temizlik Arabası Ray Takımı
• 1 Set Cleaning Trolley Slider Set
C
C
C
B
B

5
PROCART OKP 400K
• 2 Set Temizlik Arabası Ön Kapak Takımı
• 2 Sets Cleaning Trolley Front Cover Set
A
4
PROCART 352
A
A

6
PROCART 352

PROCART 353
PROCART 353
Temizlik Arabası / Cleaning Trolley
PROCART 350 X 1
Temizlik Arabası
Cleaning Trolley
PROCART OKP 400K X 1 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART TPK 510T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 set
Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
A
B
C
D
E
F
G
H
I
PROCART DRK 500D X 2 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde-Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART CTB 520C X 1 set
Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 Litre
Cleaning Trolley Litter Bag Partition Set 2 x 60 lt
PROCART CKP 525K X 1 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 1 Set Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set

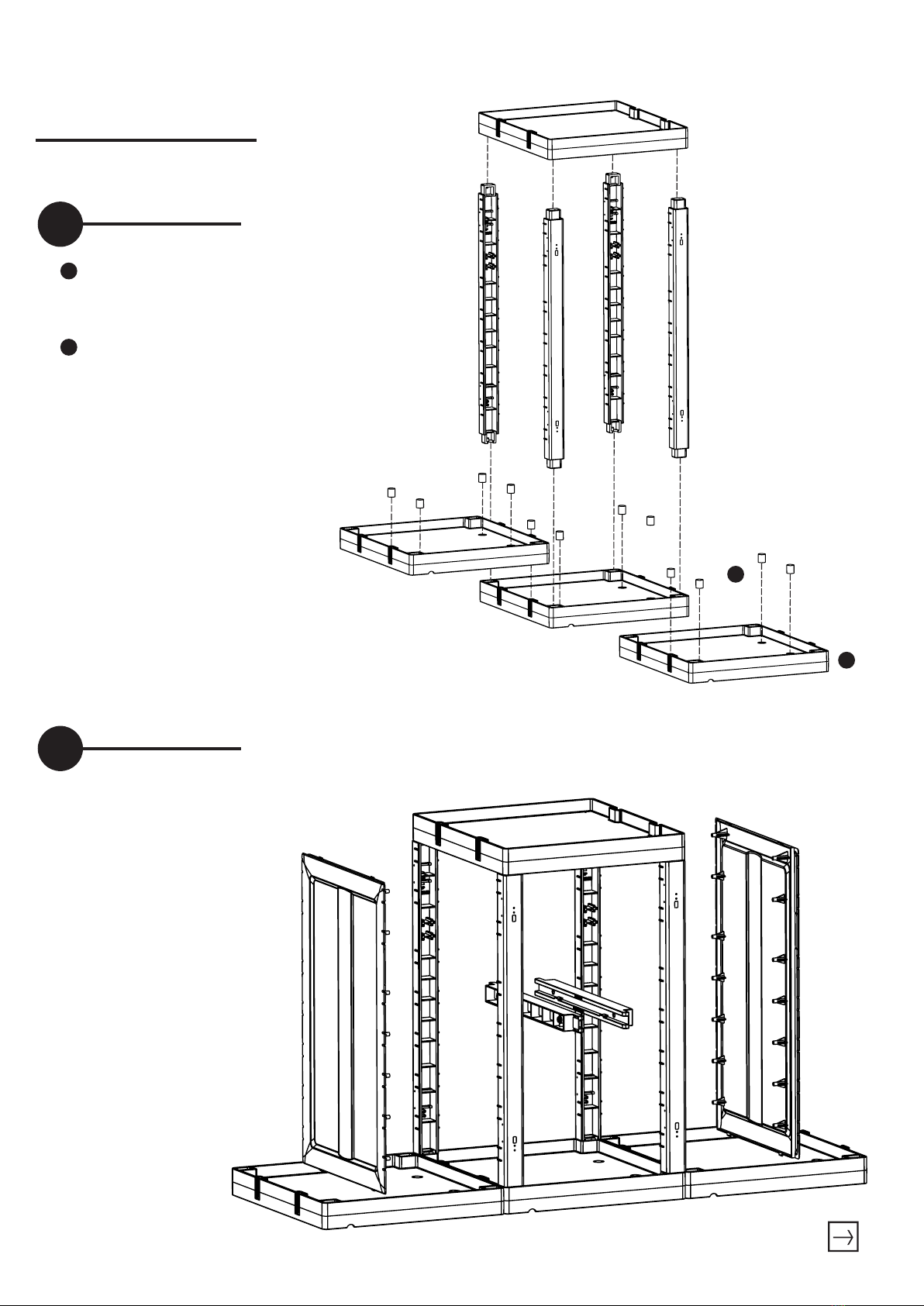

1
2
PROCART 353
C
C
D
D

3
PROCART 353
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
E
E
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde-Erkek
• 1 Set Cleaning Trolley Litter Upper Body-Male
F
4
F
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
B
B

PROCART OKP 400K
• 1 Set Temizlik Arabası Ön Kapak Takımı
• 1 Set Cleaning Trolley Front Cover Set
5
PROCART 353
A
6
A
A
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
I
PROCART CTB 520C
• 1 Set Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 Litre
• 1 Set Cleaning Trolley Litter Bag Partition Set 2 x 60 lt
G
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
H
I
G
H

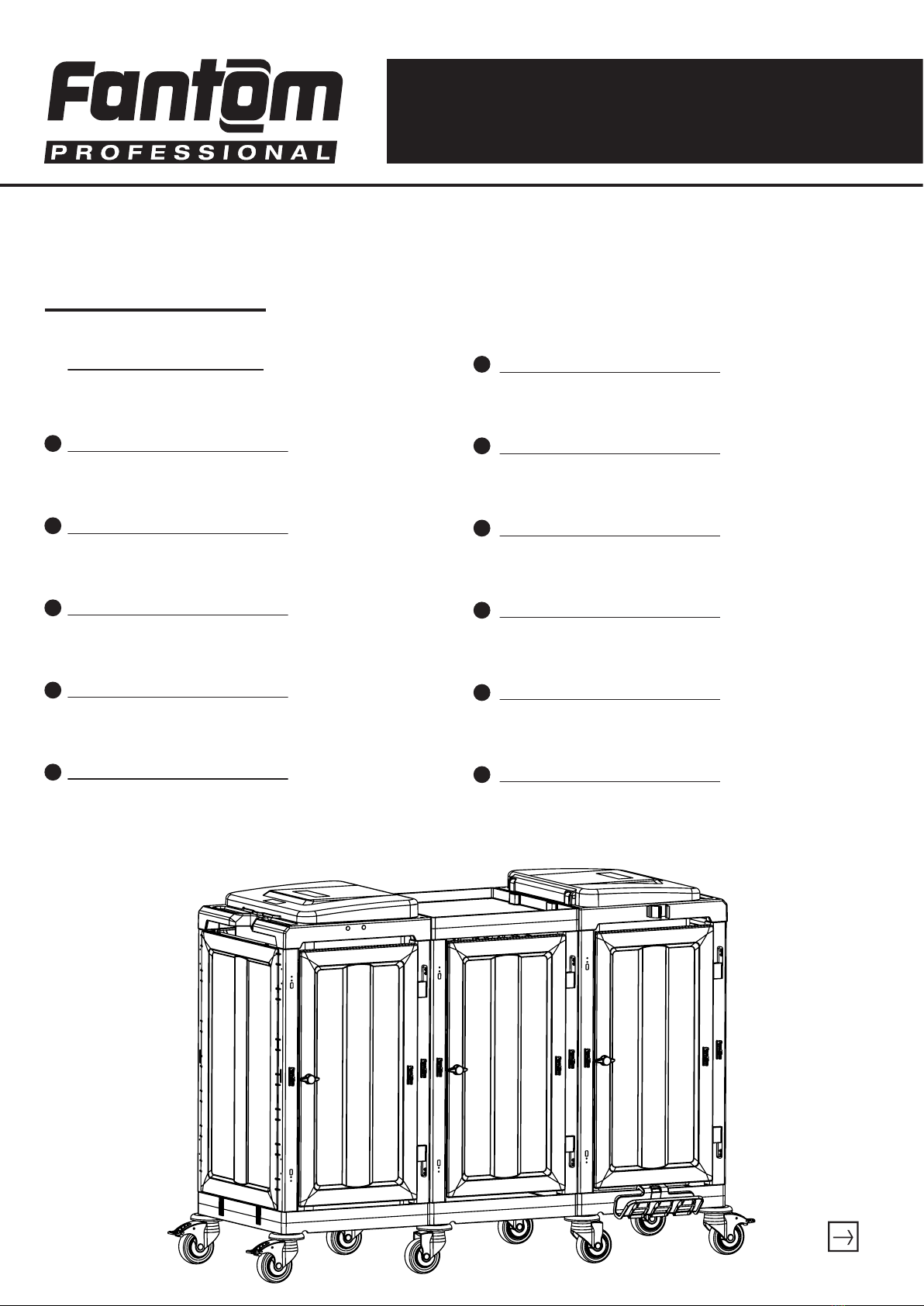

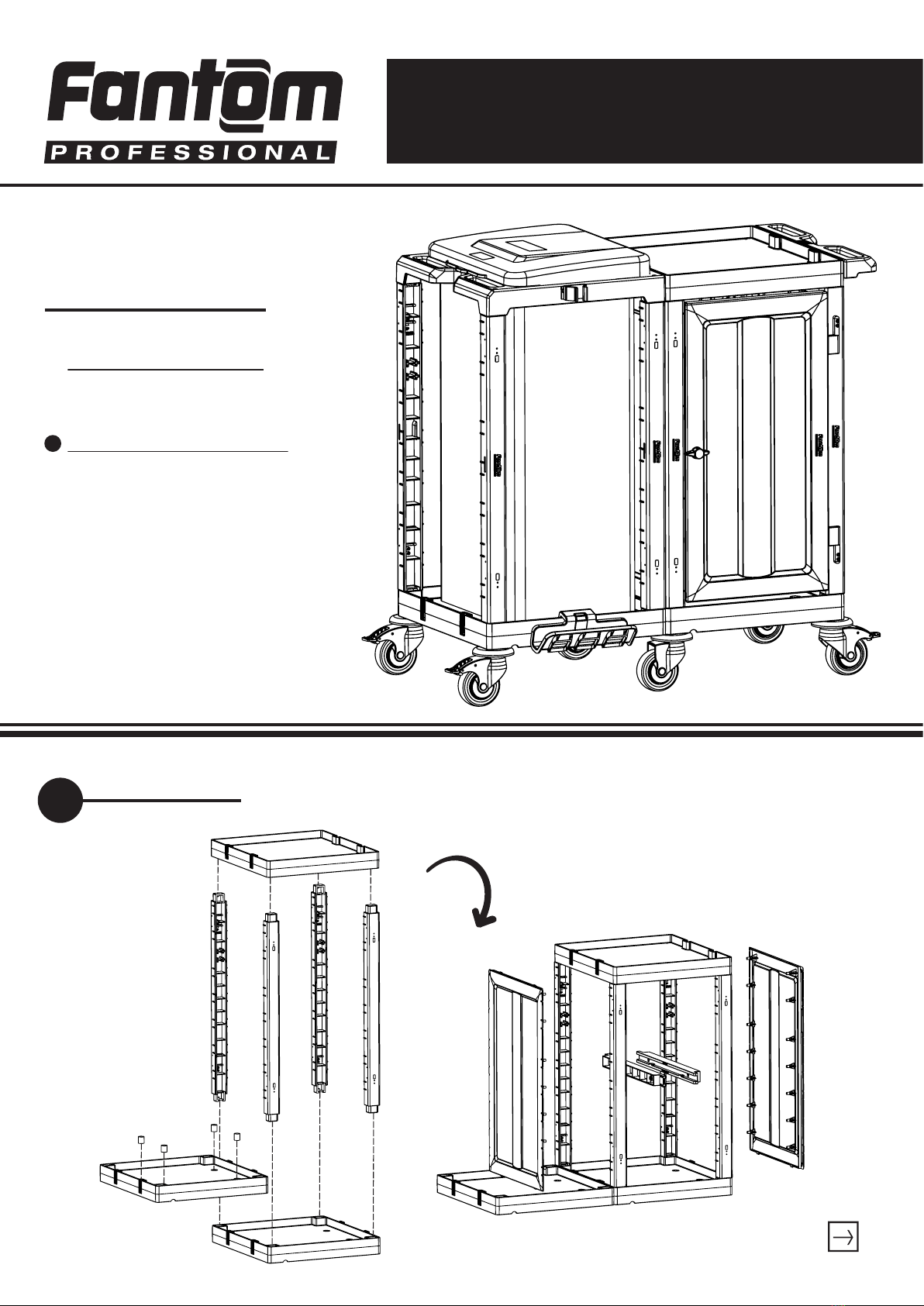

PROCART 354
PROCART 354
Temizlik Arabası / Cleaning Trolley
PROCART 350 X 1
Temizlik Arabası
Cleaning Trolley
PROCART OKP 400K X 3 set
Temizlik Arabası Ön Kapak Takımı
Cleaning Trolley Front Cover Set
PROCART YKP 410K X 1 set
Temizlik Arabası Yan Kapak Takımı
Cleaning Trolley Side Cover Set
PROCART RAY 515R X 2 set
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART TPK 510T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 set
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
A
B
C
D
E
G
F
H
I
J
K
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART DRK 500D X 2 set
Temizlik Arabası Direk Takımı
Cleaning Trolley Column Set
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde-Erkek
Cleaning Trolley Litter Upper Body-Male
PROCART CTB 520C X 1 set
Temizlik Arabası Çöp Torba Bölme Takımı 2 x 60 Litre
Cleaning Trolley Litter Bag Partition Set 2 x 60 lt
PROCART CKP 525K X 1 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde Erkek-Diși
• 1 Set Cleaning Trolley Mini Base Body Male-Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
1
2
PROCART 354
E
E
F
F

3
PROCART 354
PROCART DRK 500D
• 2 Set Temizlik Arabası Direk Takımı
• 2 Sets Cleaning Trolley Column Set
G
G
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde-Erkek
• 1 Set Cleaning Trolley Litter Upper Body-Male
H
4
H
PROCART YKP 410K
• 1 Set Temizlik Arabası Yan Kapak Takımı
• 1 Set Cleaning Trolley Side Cover Set
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
B
B
B
C
CC
