Fantom PROCART 370 User manual

Temizlik Arabaları Montaj Kılavuzu
Cleaning Trolleys Assembly Manual
PROCART 370 / PROCART 371 / PROCART 372
www.fanset.com
MODELLER / MODELS :

PROCART 370
PROCART 370
PROCART TPK 510T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPO 511T X 1 set
Procart Plastik Orta Tekerlek Takımı Ø100 mm
Procart Plastic Middle Wheel Set Ø100 mm
PROCART TPF 512F X 2 set
Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART BAG 110DD X 1 set
Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
Cleaning Trolley Maxi Base Body - Female/Female
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 1 set
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART KDR 615D X 2 set
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART SOG 205DD X 1 set
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART YKP 605K X 1 set
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART CUG 300E X 1 set
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART CUG 300D X 1 set
Temizlik Arabası Çöp Üst Gövde - Diși
Cleaning Trolley Litter Upper Body - Female
PROCART BRD 560B X 1 set
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART CKP 525K X 2 set
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART DRS 510D X 1 set
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set

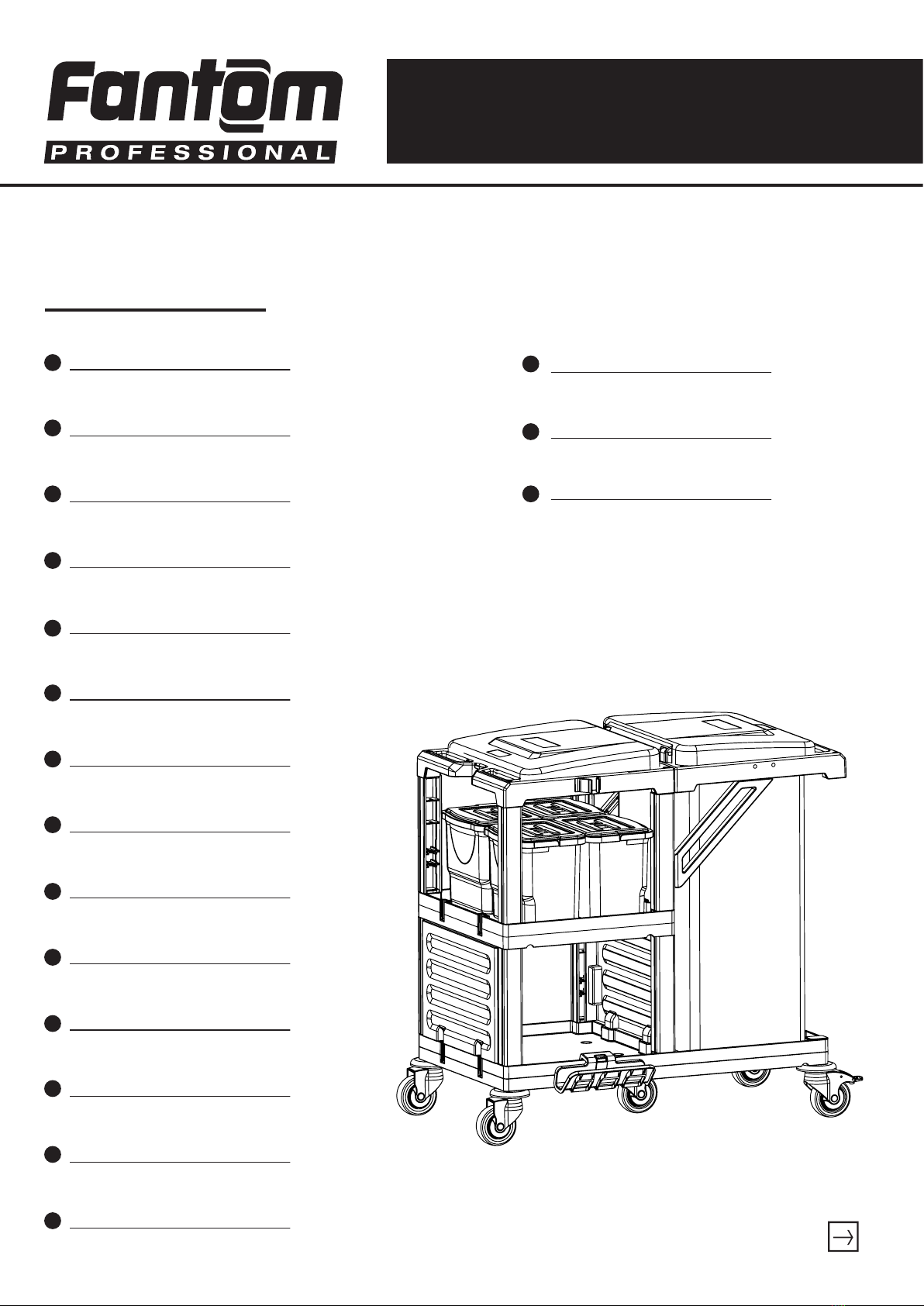

Temizlik Arabası / Cleaning Trolley
AO
P
R
B
C
D
E
F
G
H
I
J
K
L
M
N
PROCART KOV 540K X 1 set
Temizlik Arabası Kova Takımı 6 Litre
Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 set
Temizlik Arabası 6 Litre Kova Kapak Takımı
Cleaning Trolley 6 Liters Bucket Cover Set
PROCART AKT 550A X 1 set
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set

1
PROCART 370
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPO 511T
• 1 Set Procart Plastik Orta Tekerlek Takımı Ø100 mm
• 1 Set Procart Plastic Middle Wheel Set Ø100 mm
PROCART TPF 512F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART BAG 110DD
• 1 Set Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
• 1 Set Cleaning Trolley Maxi Base Body - Female/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 1 Set Temizlik Arabası Gövde Tıpa Seti
• 1 Set Cleaning Trolley Body Stopple Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
A
A
B
2
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
HH
I
I I
B
C
C
D
D
E
E
E
F
F
G
GG

3
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
PROCART CUG 300D
• 1 Set Temizlik Arabası Çöp Üst Gövde - Diși
• 1 Set Cleaning Trolley Litter Upper Body - Female
PROCART CKP 525K
• 2 Set Temizlik Arabası Çöp Kapağı
• 2 Sets Cleaning Trolley Litter Cover
G
G G
J
4
PROCART DRS 510D
• 1 Set Temizlik Arabası Dirsek Takımı
• 1 Set Cleaning Trolley Bracket Set
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
N
N
N
R
R
R
R
J
K
K
M
M
M
PROCART 370

5
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
PROCART KOV 540K
• 1 Set Temizlik Arabası Kova Takımı 6 Litre
• 1 Set Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K
• 1 Set Temizlik Arabası 6 Litre Kova Kapak Takımı
• 1 Set Cleaning Trolley 6 Liters Bucket Cover Set
L
L
O
O
O
P
P
PROCART 370
P

1
ROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Tıpa Seti
• 2 Sets Cleaning Trolley Press Bucket Set
A
B
C
PROCART 371
PROCART 371
PROCART 370 X 1
Temizlik Arabası
Cleaning Trolley
PROCART TPK 510T X 2 set
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 set
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPG 325T X 2 set
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART PKV 544K X 1 set
Temizlik Arabası Pres Kova Takımı 25 Litre
Cleaning Trolley Press Bucket Set 25 Liters
PROCART PSA 555P X 1 set
Temizlik Arabası Pres Ayağı
Cleaning Trolley Press Stand
PROCART PRS 705P X 1 set
Temizlik Arabası Dik Pres
Cleaning Trolley Down Press
PROCART TPA 320T X 1 set
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
Temizlik Arabası / Cleaning Trolley
A
B
C
D
E
F
G
A
B
C C

2
PROCART 371

4
3
PROCART 371
PROCART PSA 555P
• 1 Set Temizlik Arabası Pres Ayağı
• 1 Set Cleaning Trolley Press Stand
E
E

5
PROCART 371
PROCART PKV 544K
• 1 Set Temizlik Arabası Pres Kova Takımı 25 Litre
• 1 Set Cleaning Trolley Press Bucket Set 25 Liters
PROCART PRS 705P
• 1 Set Temizlik Arabası Dik Pres
• 1 Set Cleaning Trolley Down Press
D
DD
F
F

PROCART 372
PROCART 372
PROCART 370 X 1
Temizlik Arabası
Cleaning Trolley
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 2 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART PKV 544K X 1 SET
Temizlik Arabası Pres Kova Takımı 25 Litre
Cleaning Trolley Press Bucket Set 25 Liters
PROCART PSA 555P X 1 SET
Temizlik Arabası Pres Ayağı
Cleaning Trolley Press Stand
PROCART PRS 705P X 1 SET
Temizlik Arabası Dik Press
Cleaning Trolley Down Press
Temizlik Arabası / Cleaning Trolley
A
B
C
D
E
F
G
H
I

1
PROCART 372
PROCART TPK 510T
• 2 Set Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
C
2
H
3
H
C
D
D
E
E
F
F
F
PROCART PSA 555P
• 1 Set Temizlik Arabası Pres Ayağı
• 1 Set Cleaning Trolley Press Stand

4
PROCART 372
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
A
A
5
B
B
B
6
G
G
I
I
PROCART CKS 630C
• 2 Set Temizlik Arabası Çekmece Seti 18 Litre
• 2 Sets Cleaning Trolley Drawer Set 18 Liters
PROCART PKV 544K
• 1 Set Temizlik Arabası Pres Kova Takımı 25 Litre
• 1 Set Cleaning Trolley Press Bucket Set 25 Liters
PROCART PRS 705P
• 1 Set Temizlik Arabası Dik Press
• 1 Set Cleaning Trolley Down Press
