Fantom PROCART 330 User manual

Temizlik Arabaları Montaj Kılavuzu
Cleaning Trolleys Assembly Manual
PROCART 330 / PROCART 331 / PROCART 332 / PROCART 333
/ PROCART 73331 / PROCART 73332 / PROCART 334 / PROCART 335
www.fanset.com
MODELLER / MODELS :

PROCART 330
PROCART 330
Temizlik Arabası / Cleaning Trolley
A
B
C
D
E
F
G
H
I
J
K
L
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPF 512F X 2 SET
Procart Frenli Ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART BAG 110DD X 1 SET
Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
Cleaning Trolley Trolley Maxi Base Body - Female/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 1 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART KDR 615D X 2 SET
Servis Arabası Kısa Direk Takımı
Service Trolley Short Column Set
PROCART SOG 205DD X 1 SET
Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
Service Trolley Mini Middle Body - Female/Female
PROCART KUG 200DD X 1 SET
Temizlik Arabası Küçük Araba Üst Gövde - Diși/Diși
Cleaning Trolley Mini Upper Body - Female/Female
PROCART CUG 300E X 1 SET
Temizlik Arabası Çöp Üst Gövde - Erkek
Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D X 1 SET
Temizlik Arabası Dirsek Takımı
Cleaning Trolley Bracket Set
PROCART CKP 525K X 1 SET
Temizlik Arabası Çöp Kapağı
Cleaning Trolley Litter Cover
PROCART BRD 560B X 1 SET
Temizlik Arabası Çöp Brandası 120 Litre
Cleaning Trolley Litter Tarpaulins 120 Liters

1
2
PROCART 330
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART TPF 512F
• 2 Set Procart Frenli ve Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Brake And Bumper Ø100 mm
PROCART BAG 110DD
• 1 Set Temizlik Arabası Büyük Araba Alt Gövde - Diși/Diși
• 1 Set Cleaning Trolley Maxi Base Body - Female/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 1 Set Temizlik Arabası Gövde Tıpa Seti
• 1 Set Cleaning Trolley Body Stopple Set
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART SOG 205DD
• 1 Set Servis Arabası Küçük Araba Orta Gövde - Diși/Diși
• 1 Set Service Trolley Mini Middle Body - Female/Female
A
A
B
B
C
C
D
D
E
E
F
F F
G
G

3

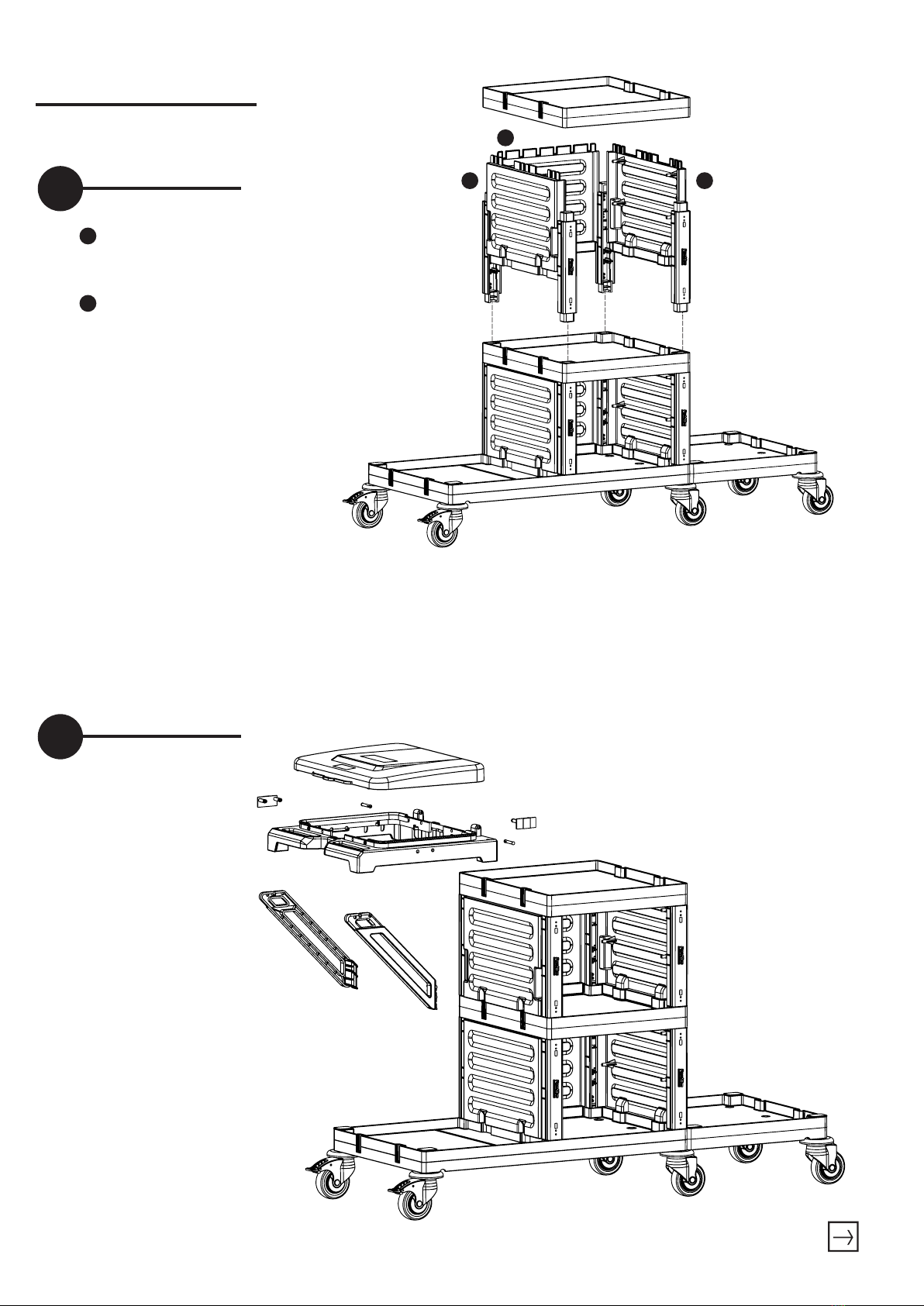

PROCART 330
PROCART KDR 615D
• 1 Set Servis Arabası Kısa Direk Takımı
• 1 Set Service Trolley Short Column Set
PROCART KUG 200DD
• 1 Set Temizlik Arabası Küçük Araba Üst Gövde - Diși/Diși
• 1 Set Cleaning Trolley Mini Upper Body - Female/Female
F
F F
H
H
4
PROCART CUG 300E
• 1 Set Temizlik Arabası Çöp Üst Gövde - Erkek
• 1 Set Cleaning Trolley Litter Upper Body - Male
PROCART DRS 510D
• 1 Set Temizlik Arabası Dirsek Takımı
• 1 Set Cleaning Trolley Bracket Set
PROCART CKP 525K
• 1 Set Temizlik Arabası Çöp Kapağı
• 1 Set Cleaning Trolley Litter Cover
I
I
J
K
K
J

PROCART 330
5
PROCART BRD 560B
• 1 Set Temizlik Arabası Çöp Brandası 120 Litre
• 1 Set Cleaning Trolley Litter Tarpaulins 120 Liters
L
L

PROCART 331
PROCART 331
Temizlik Arabası / Cleaning Trolley
A
B
C
D
E
F
G
H
I
J
K
L
PROCART 330 X 1
Temizlik Arabası
Cleaning Trolley
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 1 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART TPS 530T X 1 SET
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART KOV 540K X 1 SET
Temizlik Arabası Kova Takımı 6 Litre
Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 SET
Temizlik Arabası 6 Litre Kova Kapak Takımı
Cleaning Trolley 6 Liters Bucket Cover Set
PROCART PSA 555P X 1 SET
Temizlik Arabası Pres Ayağı
Cleaning Trolley Press Stand
PROCART PKV 544K X 1 SET
Temizlik Arabası Pres Kova Takımı 25 Litre
Cleaning Trolley Press Bucket Set 25 Liters
PROCART PRS 705P X 1 SET
Temizlik Arabası Dik Press
Cleaning Trolley Down Press
PROCART AKT 550A X 1 SET
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set

1
PROCART 331
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
A
A
B
B
C
CC
2

3

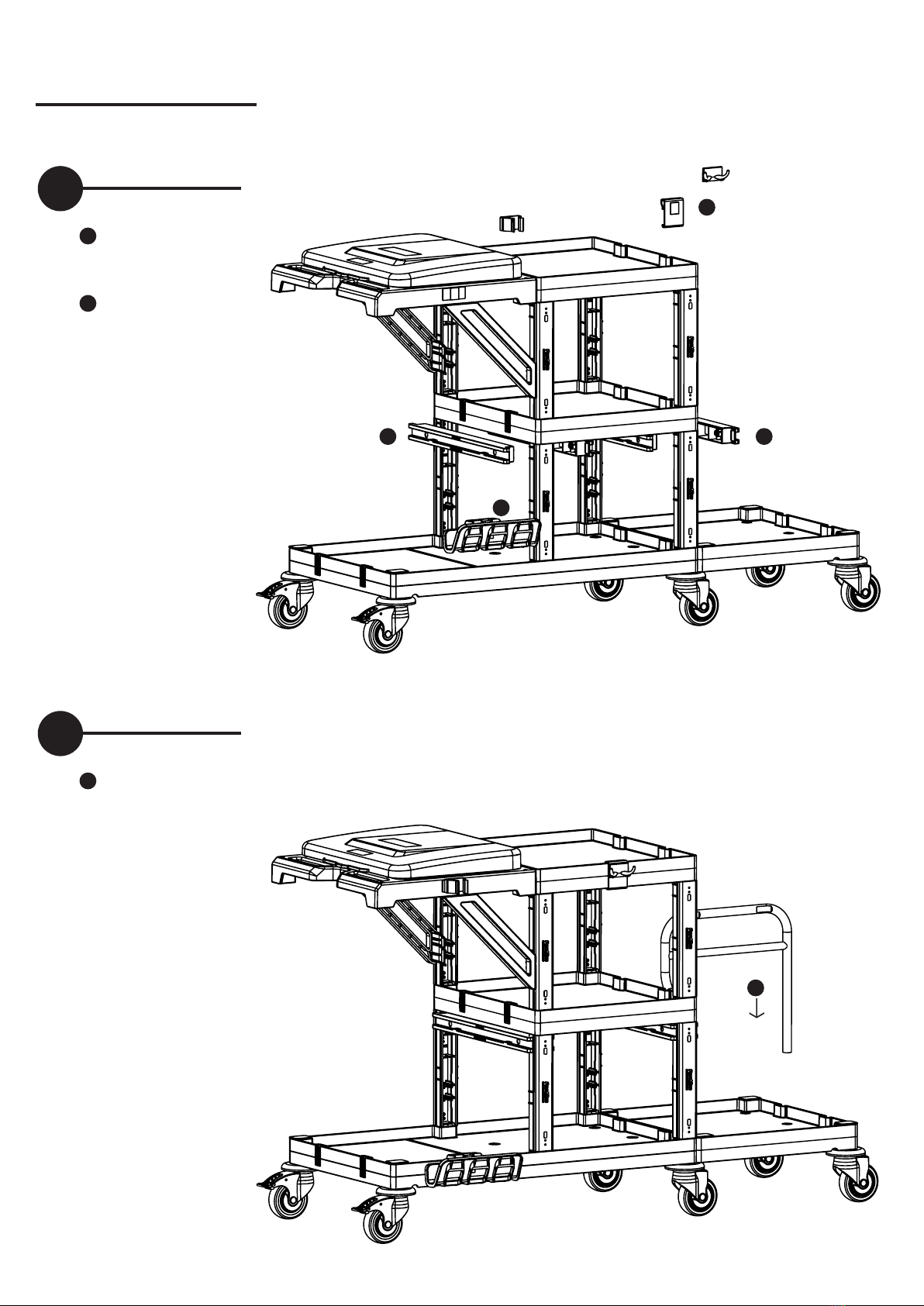

PROCART 331
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
D
4
PROCART PSA 555P
• 1 Set Temizlik Arabası Pres Ayağı
• 1 Set Cleaning Trolley Press Stand
I
I
D D
L
L
L

5

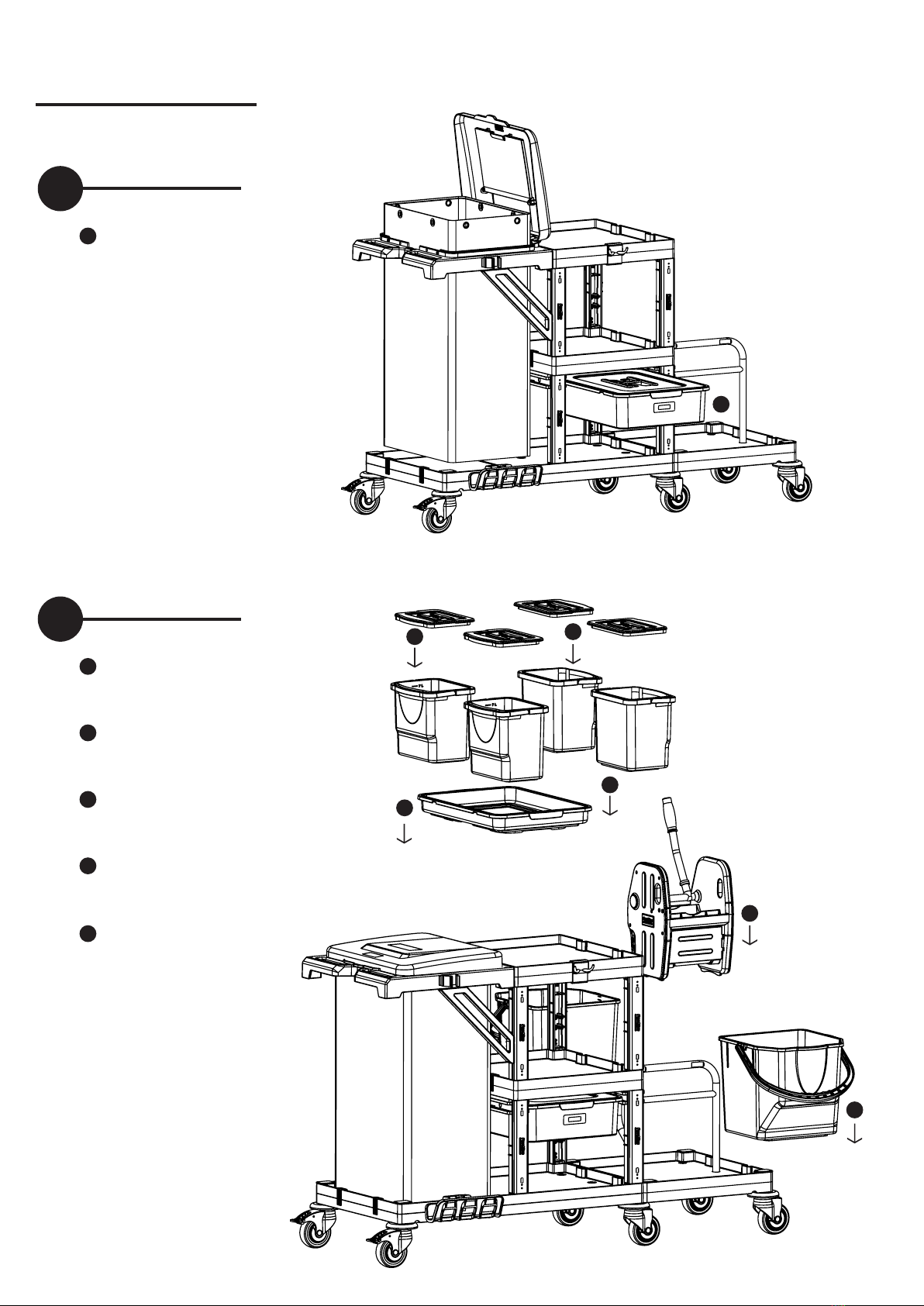

PROCART 331
PROCART CKS 630C
• 1 Set Temizlik Arabası Çekmece Seti 18 Litre
• 1 Set Cleaning Trolley Drawer Set 18 Liters
E
F
G
H
H
J
6
PROCART TPS 530T
• 1 Set Temizlik Arabası Tepsi
• 1 Set Cleaning Trolley Tray
PROCART KOV 540K
• 1 Set Temizlik Arabası Kova Takımı 6 Litre
• 1 Set Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K
• 1 Set Temizlik Arabası 6 Litre Kova Kapak Takımı
• 1 Set Cleaning Trolley 6 Liters Bucket Cover Set
PROCART PKV 544K
• 1 Set Temizlik Arabası Pres Kova Takımı 25 Litre
• 1 Set Cleaning Trolley Press Bucket Set 25 Liters
PROCART PRS 705P
• 1 Set Temizlik Arabası Dik Press
• 1 Set Cleaning Trolley Down Press
F
G
H
J
K
K
E

PROCART 332
PROCART 332
Temizlik Arabası / Cleaning Trolley
A
B
C
D
E
F
G
H
I
J
K
L
M
PROCART 330 X 1 SET
Temizlik Arabası
Cleaning Trolley
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART RAY 515R X 2 SET
Temizlik Arabası Ray Takımı
Cleaning Trolley Slider Set
PROCART CKS 630C X 1 SET
Temizlik Arabası Çekmece Seti 18 Litre
Cleaning Trolley Drawer Set 18 Liters
PROCART TPS 530T X 1 SET
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART KOV 540K X 1 SET
Temizlik Arabası Kova Takımı 6 Litre
Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 SET
Temizlik Arabası 6 Litre Kova Kapak Takımı
Cleaning Trolley 6 Liters Bucket Cover Set
PROCART KOV 546K X 1 SET
Sızdırmaz Mavi Mop Kovası 22 Litre
Leakproof Blue Mop Bucket 22 Liters
PROCART KOV 547K X 1 SET
Sızdırmaz Kırmızı Mop Kovası 22 Litre
Leakproof Red Mop Bucket 22 Liters
PROCART SZG 548S X 1 SET
Sızdırmaz Kova Süzgeci
Leakproof Bucket Strainer
PROCART AKT 550A X 1 SET
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set

A
B
C
C
1
PROCART 332
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
A
B
C
D
DD
2

3
PROCART 332
PROCART RAY 515R
• 2 Set Temizlik Arabası Ray Takımı
• 2 Sets Cleaning Trolley Slider Set
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
E
E E
M
F
K
J
4
PROCART CKS 630C
• 1 Set Temizlik Arabası Çekmece Seti 18 Litre
• 1 Set Cleaning Trolley Drawer Set 18 Liters
PROCART KOV 546K
• 1 Set Sızdırmaz Mavi Mop Kovası 22 Litre
• 1 Set Leakproof Blue Mop Bucket 22 Liters
PROCART KOV 547K
• 1 Set Sızdırmaz Kırmızı Mop Kovası 22 Litre
• 1 Set Leakproof Red Mop Bucket 22 Liters
PROCART SZG 548S
• 1 Set Sızdırmaz Kova Süzgeci
• 1 Set Leakproof Bucket Strainer
F
J
K
L
L
M
M

G
H
H
5
PROCART 332
PROCART TPS 530T
• 1 Set Temizlik Arabası Tepsi
• 1 Set Cleaning Trolley Tray
PROCART KOV 540K
• 1 Set Temizlik Arabası Kova Takımı 6 Litre
• 1 Set Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K
• 1 Set Temizlik Arabası 6 Litre Kova Kapak Takımı
• 1 Set Cleaning Trolley 6 Liters Bucket Cover Set
G
H
I
II

PROCART 333
PROCART 333
Temizlik Arabası / Cleaning Trolley
A
B
C
PROCART 330 X 1 SET
Temizlik Arabası
Cleaning Trolley
PROCART OKP 609K X 2 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 405K X 2 SET
Temizlik Arabası Küçük Ön Kapak
Cleaning Trolley Mini Front Cover
1

2

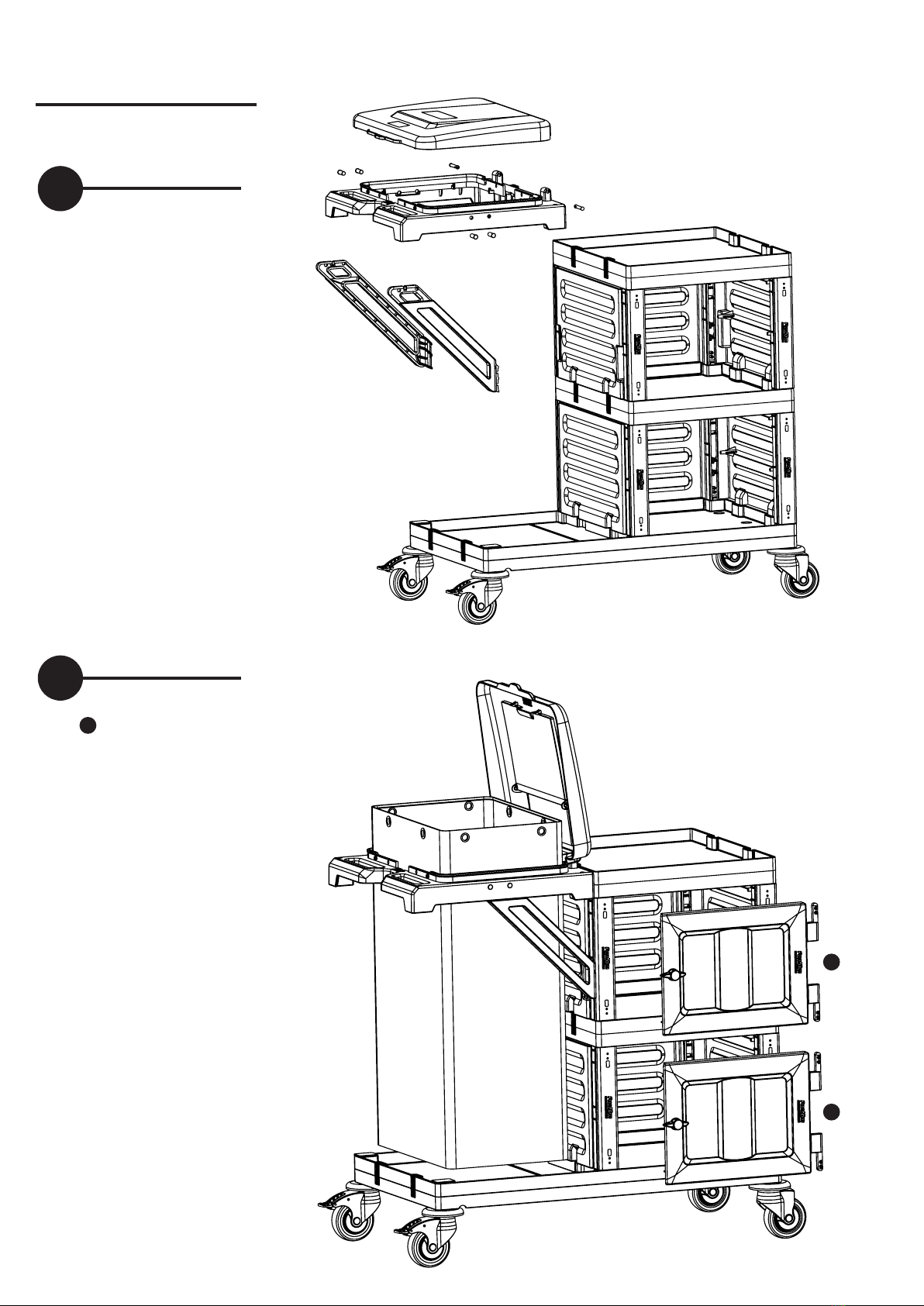

PROCART 333
PROCART OKP 609K
• 1 Set Servis Arabası Küçük Ön Kapak Takımı
• 1 Set Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
A
A
B
3
PROCART OKP 609K
• 1 Set Servis Arabası Küçük Ön Kapak Takımı
• 1 Set Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
A
A
B
B B
BB

5
PROCART OKP 405K
• 2 Set Temizlik Arabası Küçük Ön Kapak
• 2 Sets Cleaning Trolley Mini Front Cover
C
C
C
4
PROCART 333

PROCART 73331
PROCART 73331
Temizlik Arabası / Cleaning Trolley
A
B
C
D
E
F
G
H
I
J
K
L
PROCART 330 X 1 SET
Temizlik Arabası
Cleaning Trolley
PROCART OKP 609K X 2 SET
Servis Arabası Küçük Ön Kapak Takımı
Service Trolley Mini Base Front Cover
PROCART YKP 605K X 2 SET
Servis Arabası Yan Kapak Takımı
Service Trolley Side Cover Set
PROCART OKP 405K X 2 SET
Temizlik Arabası Küçük Ön Kapak
Cleaning Trolley Mini Front Cover
PROCART TPK 510T X 2 SET
Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED X 1 SET
Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T X 1 SET
Temizlik Arabası Pres Ayak Tıpa Seti
Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T X 2 SET
Temizlik Arabası Gövde Tıpa Seti
Cleaning Trolley Body Stopple Set
PROCART TPS 530T X 1 SET
Temizlik Arabası Tepsi
Cleaning Trolley Tray
PROCART KOV 540K X 1 SET
Temizlik Arabası Kova Takımı 6 Litre
Cleaning Trolley Bucket Set 6 Liters
PROCART KPK 415K X 1 SET
Temizlik Arabası 6 Litre Kova Kapak Takımı
Cleaning Trolley 6 Liters Bucket Cover Set
PROCART AKT 550A X 1 SET
Temizlik Arabası Aksesuar Takımı
Cleaning Trolley Accessory Set
PROCART JET 720S X 1 SET
Jet Temizlik Seti Çift Kovalı & Presli 2 X 25 Litre
Jet Cleaning Set With Duo Bucket & Down Press 2 X 25 Liters

2
PROCART OKP 609K
• 1 Set Servis Arabası Küçük Ön Kapak Takımı
• 1 Set Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
A
A
B
B B
1
PROCART 73331
PROCART TPK 510T
• 2 Set Procart Tamponlu Plastik Tekerlek Takımı Ø100 mm
• 2 Sets Procart Plastic Wheel Set With Bumper Ø100 mm
PROCART KAG 210ED
• 1 Set Temizlik Arabası Küçük Araba Alt Gövde - Erkek/Diși
• 1 Set Cleaning Trolley Mini Base Body - Male/Female
PROCART TPA 320T
• 1 Set Temizlik Arabası Pres Ayak Tıpa Seti
• 1 Set Cleaning Trolley Press Stand Stopple Set
PROCART TPG 325T
• 2 Set Temizlik Arabası Gövde Tıpa Seti
• 2 Sets Cleaning Trolley Body Stopple Set
D
D
E
E
F
F
F
G
GG

PROCART 73331
3
PROCART OKP 609K
• 1 Set Servis Arabası Küçük Ön Kapak Takımı
• 1 Set Service Trolley Mini Base Front Cover
PROCART YKP 605K
• 1 Set Servis Arabası Yan Kapak Takımı
• 1 Set Service Trolley Side Cover Set
A
A
B
4
B B

6
C
PROCART 73331
5
PROCART OKP 405K
• 2 Set Temizlik Arabası Küçük Ön Kapak
• 2 Sets Cleaning Trolley Mini Front Cover
PROCART AKT 550A
• 1 Set Temizlik Arabası Aksesuar Takımı
• 1 Set Cleaning Trolley Accessory Set
C
K
K
K
K
