Fanton 62660 User manual

FANTON SPA Viale dell’Industria, 8/10 – 35026 Conselve PD Italy – www.fanton.com
OK
Power line stripping requirements
A.Neutral=Live=Earth=15 mm
B.Neutral=Live=Earth=6 mm
B A
Blu
e: neutral
Brown: live
Green yellow: earth
LED FLOODLIGHT
62660 20W, 200-240V~ 50Hz Nero 62665 20W, 200-240V~ 50Hz Bianco
62661 30W, 200-240V~ 50Hz Nero 62666 30W, 200-240V~ 50Hz Bianco
62662 50W, 200-240V~ 50Hz Nero 62667 50W, 200-240V~ 50Hz Bianco
INSTRUCTION
Ensure electricity is switched off before installation. Please read through all following instructions before installing the unit.
If any doubt about correct installation, please consult a qualified electrician.
Assembly:
1. The floodlight must be earthed.
2. Before touching the floodlight please switch off and allow it to cool.
3. In case of damage ot the safety shield, you must replace immediately with
tempered glass.
4. Please note the warning mark (label) on the floodlight
5. Do not mount on a surface prone to vibrations (fig. 1)
6. Unscrew the junction box cover on the back.
7. Put your mains cable (H05RN-F 3G1.0 mm2, not included) into the junction box through the plastic stud and rubber gasket
ensure that the plastic stud is sufficiently tight.
8. If the external flexible cable of this floodlight is damaged, it shall be replaced in order to avoid any hazard.

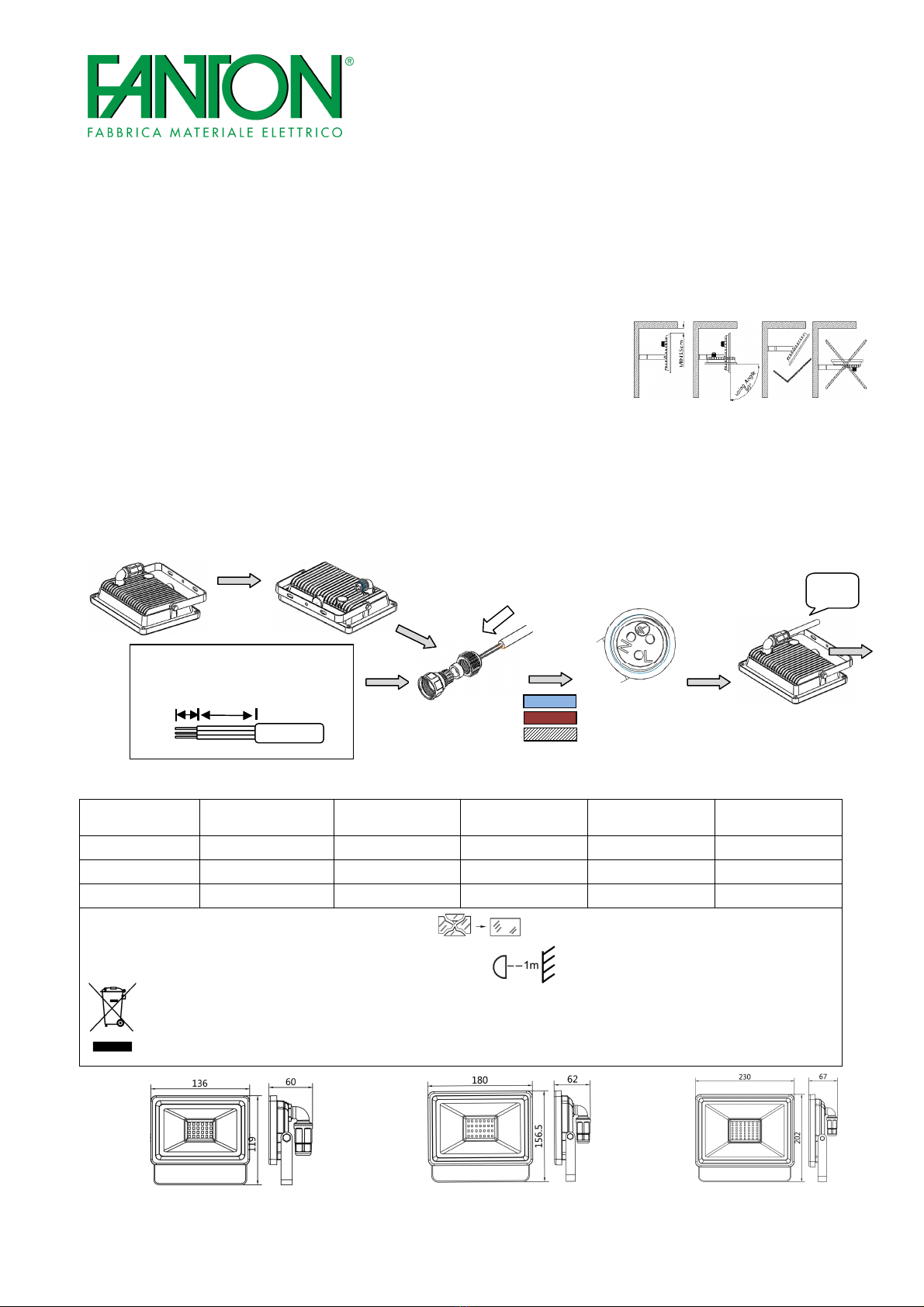

9. Please see the assembly sequence in fig. 2
SPECIFICATION:
Code number Rated power LUMEN Glass mm Maximum projected
area Weight
62660/5 20W 1600LM 130x90x3 58 cm20,34 kg
62661/6 30W 2400LM 172x120x3 118 cm20,60 kg
62662/7 50W 4000LM 221x159x4 224 cm21,01 kg
Electric shock protection class: I Replace any cracked protective shield.
Protection class : IP65
Rated voltage: 220-240V~ 50Hz The minimum distance from lighted object is 1m.
This symbol means that the product should not be disposed of a household waste at the end of its working life. (As directive
2012/19/UE). It has to be taken to a special local differentiated waste collection centre, following your country’s rules, or
redelivered to the distributor when buying a new appliance. Correct disposal of this product will help prevent negative
consequences for the environment and human health.
62660/5 62661/6 62662/7
IMT1021 R01
Fig. 1
Fig. 2

FANTON SPA Viale dell’Industria, 8/10 – 35026 Conselve PD Italy – www.fanton.com
Blu: neutro
Marrone: fase
Giallo verde: terra
PROIETTORE A LED
62660 20W, 200-240V~ 50Hz Nero 62665 20W, 200-240V~ 50Hz Bianco
62661 30W, 200-240V~ 50Hz Nero 62666 30W, 200-240V~ 50Hz Bianco
62662 50W, 200-240V~ 50Hz Nero 62667 50W, 200-240V~ 50Hz Bianco
ISTRUZIONI
Assicurarsi che l'elettricità sia spenta prima dell’ installazione. Si prega di leggere tutte le seguenti istruzioni prima di eseguire
l’installazione. In caso di dubbi sulla correttezza dell’installazione, si prega di consultare personale qualificato.
Istruzioni di installazione e cablaggio
1. Il proiettore deve essere collegato alla messa a terra.
2. Prima di toccare il proiettore si prega di spegnerlo e lasciarlo raffreddare.
3. In caso di rottura del vetro sostituirlo immediatamente.
4. Fare riferimento alle avvertenze riportate sull’etichetta del proiettore
5. Non installare su superficie incline a vibrazioni (fig. 1)
6. Svitare il pressacavo posto sul retro del proiettore.
7. Inserire il cavo di alimentazione (H05RN-F 3G1.0 mm2, non incluso) attraverso il pressacavo svitato, collegare il cavo al
morsetto di giunzione. Riavvitare e assicurarsi che il pressacavo sia sufficientemente stretto.
8. Se il cavo flessibile esterno di questo apparecchio risulta danneggiato, deve essere sostituito in modo da evitare ogni
rischio.
9. Vedi sequenza illustrata di montaggio come da fig. 2
DATI TECNICI:
Codice Potenza nominale LUMEN Vetro temperato
mm
Area massima
proiettata Peso
62660/5 20W 1600LM 130x90x3 58 cm20,34 kg
62661/6 30W 2400LM 172x120x3 118 cm20,60 kg
62662/7 50W 4000LM 221x159x4 224 cm21,01 kg
Classe di protezione da shock elettrico: I Sostituire immediatamente il vetro di protezione rotto.
Grado di protezione : IP65
Tensione nominale: 220-240V~ 50Hz La distanza minima dall’oggetto illuminato è 1 m
Questo simbolo indica che, alla fine della sua vita utile, il prodotto non deve essere smaltito assieme ai rifiuti domestici
(Rif. Direttiva 2012/19/UE). Può essere consegnato presso i centri di raccolta differenziata, seguendo le regole del proprio
paese, oppure riconsegnato al distributore all'atto dell'acquisto di un nuovo apparecchio. Il corretto smaltimento di questo
prodotto aiuta a prevenire l'inquinamento dell'ambiente e possibili danni alla salute.
62660/5 62661/6 62662/7
IMT1021 R01
OK
Fig. 1
Fig. 2
Tipologia di sguainatura richiesta
A.Neutro=Fase=Terra=15 mm (sguainatura)
B.Neutro=Fase=Terra=6 mm (spelatura)
B A
