Far Tools LS 405H Use and care manual

Garden Machine
LS 405H
FR
EN
DE
ES
IT
PT
NL
EL
PL
FI
SV
BU
DA
RO
RU
TU
CS
SK
HE
AR
HU
SL
ET
LV
LT
Scie à bûches (Notice originale)
Log saw (Original manual translation)
Holzsäge (Übersetzung aus dem Original-Anleitung)
Sierra para troncos (Traduccion del manual de instrucciones originale)
Sega per ceppi (Traduzione dell’avvertenza originale)
Serra para lenha (Tradução do livro de instruções original)
Bokkenzaag (Vertaling van de originele instructies)
Πριόνι για κορμούς δένδρων (Μετάφραση από τις πρωτότυπες οδηγίες)
Piła do polan (Tłumaczenie z oryginalnej instrukcji)
Halkosaha (Käännös alkuperäisestä ohjeet)
Vedsåg (Översättning från originalinstruktioner)
Трион за цепеници (Превод на оригиналната инструкция)
Brændesav (Oversættelse fra oprindelige brugsanvisning)
Ferăstrău pentru lemn (Traducere din instrucțiunile originale)
Пила для дров (Перевод с оригинальной инструкции)
Odun testeresi (Orijinal talimatlar çeviri)
Pila na polena (Překlad z originálního návodu)
Píla na polená (Preklad z originálneho návodu)
מבקע בולי עץ (תרגום מהוראות מקוריות)
()
Rönkfűrész (Fordítás az eredeti utasítások)
žaga za polena (Prevod iz izvirnih navodil)
Puusaag (Tõlge originaal juhiseid)
Malkų pjūklas (Tulkojumā no instrukcijas oriģinālvalodā)
Zāģis bluķiem (Vertimas iš originalių instrukcijas)
fartools.com
182006-7-T-20230302 ©FAR GROUP EUROPE Photos et illustrations non contractuelles
HR
Pila za cjepanice (Prijevod prema originalne upute)
182006-7-Manual-T.indd 1182006-7-Manual-T.indd 1 02/03/2023 14:1202/03/2023 14:12

01
03
16 a b 16
21
22
21
02
05
08
07
15
17
12
23 19
182006-7-Manual-T.indd 2182006-7-Manual-T.indd 2 02/03/2023 14:1202/03/2023 14:12

Flashez le code ci dessous, ou rendez vous sur l’adresse suivante :
Flash the code below, or go to the following address:
https://www.youtube.com/watch?v=vL4goP7i6-Y
VIDEO
AIDE AU
MONTAGE MACHINE
HOW TO ASSEMBLE MACHINE
182006-7-Manual-T.indd 3182006-7-Manual-T.indd 3 02/03/2023 14:1202/03/2023 14:12

ATTENTION :
Le montage nécessite l’intervention de 2 personnes.
Faire un pré-serrage de toute la visserie avant le serrage
définitif en fin de montage.
WARNING :
2 persons are needed to built the machine.
Do not tight bolts too strongly before final mounting.
45 MIN
FIG. A
environ / about
1 2
01
3 4
01
02
02
182006-7-Manual-T.indd 4182006-7-Manual-T.indd 4 02/03/2023 14:1202/03/2023 14:12

18
02
1
218
3
4
6
5
182006-7-Manual-T.indd 5182006-7-Manual-T.indd 5 02/03/2023 14:1202/03/2023 14:12

FIG. B
a
a
b
c
c
b
03
04
182006-7-Manual-T.indd 6182006-7-Manual-T.indd 6 02/03/2023 14:1202/03/2023 14:12

FIG. B
FIG. C
05
04
182006-7-Manual-T.indd 7182006-7-Manual-T.indd 7 02/03/2023 14:1202/03/2023 14:12

X 3
X 4
X 4
182006-7-Manual-T.indd 8182006-7-Manual-T.indd 8 02/03/2023 14:1202/03/2023 14:12

X 4
06 06
X 3
X 2
02
182006-7-Manual-T.indd 9182006-7-Manual-T.indd 9 02/03/2023 14:1202/03/2023 14:12

07
1
4
2
5
3
6
09
FIG. C
FIG. D
01
02
182006-7-Manual-T.indd 10182006-7-Manual-T.indd 10 02/03/2023 14:1202/03/2023 14:12

01
02
X 2
X 2
X 2
FIG. E
182006-7-Manual-T.indd 11182006-7-Manual-T.indd 11 02/03/2023 14:1202/03/2023 14:12

03
04
1150 mm
1000 mm
850 mm
21
R
L
R
L
182006-7-Manual-T.indd 12182006-7-Manual-T.indd 12 02/03/2023 14:1202/03/2023 14:12

16
16 b 16
05
a
182006-7-Manual-T.indd 13182006-7-Manual-T.indd 13 02/03/2023 14:1202/03/2023 14:12

06
ATTENTION :
Maintenant que la machine est complètement assemblée, vous pouvez
procéder au serrage définitif de la visserie. Vérifier que la lame ne rentre pas
en contact avec le carter de protection, au besoin ajuster la position du moteur
avec les ecrous pour centrer la lame.
WARNING :
You can tight all bolts before using machine. Ensure the blade is not
touching the carter. If needed adjust with the screws to center the blade.
ATTENTION :
Fixez la machine au sol
pour éviter un basculement
lors de l’utilisation.
WARNING :
Fix the machine in the ground
to avoid falls.
x 4
182006-7-Manual-T.indd 14182006-7-Manual-T.indd 14 02/03/2023 14:1202/03/2023 14:12

Stel je kracht bescherming starten van de motor die een hoog verbruik vraagt
Het gebruik van een schakelaar type «D curve» aanbevolen
Ajuste la protección de energía para el arranque del motor, que exige un alto consumo
El uso de un interruptor de circuito tipo «curva D» se recomienda
Ajuste a sua proteção de energia para a partida do motor que exige um alto consumo
A utilização de um disjuntor do tipo «curva D» circuito é recomendado
Regolare la protezione dell’alimentazione per l’avviamento del motore, che richiede un elevato consumo
L’uso di un interruttore di tipo «curva D» si raccomanda
Adjust your power protection to engine start which demands a high consumption
The use of a circuit breaker type «D curve» is recommended
Ligne d’alimentation électrique : 230V – 50Hz
“Adapter votre protection électrique au démarrage moteur qui réclame une forte consommation”
La prise électrique prévue pour l’alimentation de votre scie à bûche devra être protégée
par un disjoncteur bipolaire en 20 ampères de type “courbe D”.
Ce type de module disponible dans les magasins spécialisés est spécialement conçu
pour absorber la pointe d’intensité liée au démarrage des moteurs de forte puissance.
ATTENTION :
Toutes modifications de votre tableau électrique devront être réalisées par un électricien professionnel.
Exemple de modules et marques préconisés :
SCHNEIDER / Disjoncteur Bipolaire DT40 courbe D
LEGRAND / Disjoncteur Bipolaire DX et DX3 courbe D
HAGER / Disjoncteur Bipolaire NGN216 courbe D
Attention alimention monophasée ! cable de section 2,5 mm2minimum
Waarschuwing alimention enkele fase! kabel van 2,5 mm2minimum
Advertencia fase de alimention sola! cable de 2,5 mm2mínimo
Fase de alerta alimention único! cabo de 2,5 mm2mínimo
Attenzione fase alimention single! Cavo di 2,5 mm2minimo
Warning alimention single phase! cable of 2.5 mm2minimum
25 M Maxi
182006-7-Manual-T.indd 15182006-7-Manual-T.indd 15 02/03/2023 14:1302/03/2023 14:13

IMPORTANT
Tableau de choix de section des cables cuivre
Keuzetabel deel van koperen kabels
Selección de sección de la tabla de cables de cobre
Seção Seleção de tabela de cabos de cobre
Selezione Tabella sezione dei cavi di rame
Selection table section of copper cables
Le moteur peut chauffer si le bois est trop dur ou de taille trop importante,
mais également si le câble d’alimentation est trop long (> 10 mètres) ou d’une section
insuffisante. Préférez une section de fil de 2,5 mm2pour une longueur de 34 mètres maxi.
The motor can overheat if the wood is too hard or too large,
but if the power cable is too long (> 10 meters) or inadequate section.
Prefer a wire section of 2.5 mm2for a length of 34 meters.
Puissance de votre machine
Your machine power
*
*
Section du cable
Kabeldoorsnede
Sección del cable
Seção do cabo
Sezione di collegamento
Cable section
Distance en mètres de la
machine au tableau principal
Afstand in meters
machine elektrisch paneel
Distancia en metros
cuadro eléctrico de la máquina
Distância em metros
máquina de painel elétrico
Distanza in metri
Macchina quadro elettrico
Distance in meters
machine electrical panel
Ne pas utiliser d’enrouleur de câble ! risque d’échauffement
Gebruik geen kabelhaspel! oververhitting
No utilice un enrollador de cable! riesgo de sobrecalentamiento
Não use um enrolador de cabos! risco de superaquecimento
Non utilizzare un avvolgicavo! rischio di surriscaldamento
Do not use a cable reel! risk of overheating
182006-7-Manual-T.indd 16182006-7-Manual-T.indd 16 02/03/2023 14:1302/03/2023 14:13

Puissance de votre machine
Your machine power
Section du cable
Kabeldoorsnede
Sección del cable
Seção do cabo
Sezione di collegamento
Cable section
Distance en mètres de la
machine au tableau principal
Afstand in meters
machine elektrisch paneel
Distancia en metros
cuadro eléctrico de la máquina
Distância em metros
máquina de painel elétrico
Distanza in metri
Macchina quadro elettrico
Distance in meters
machine electrical panel
FIG. H
FIG. I
04
STOP

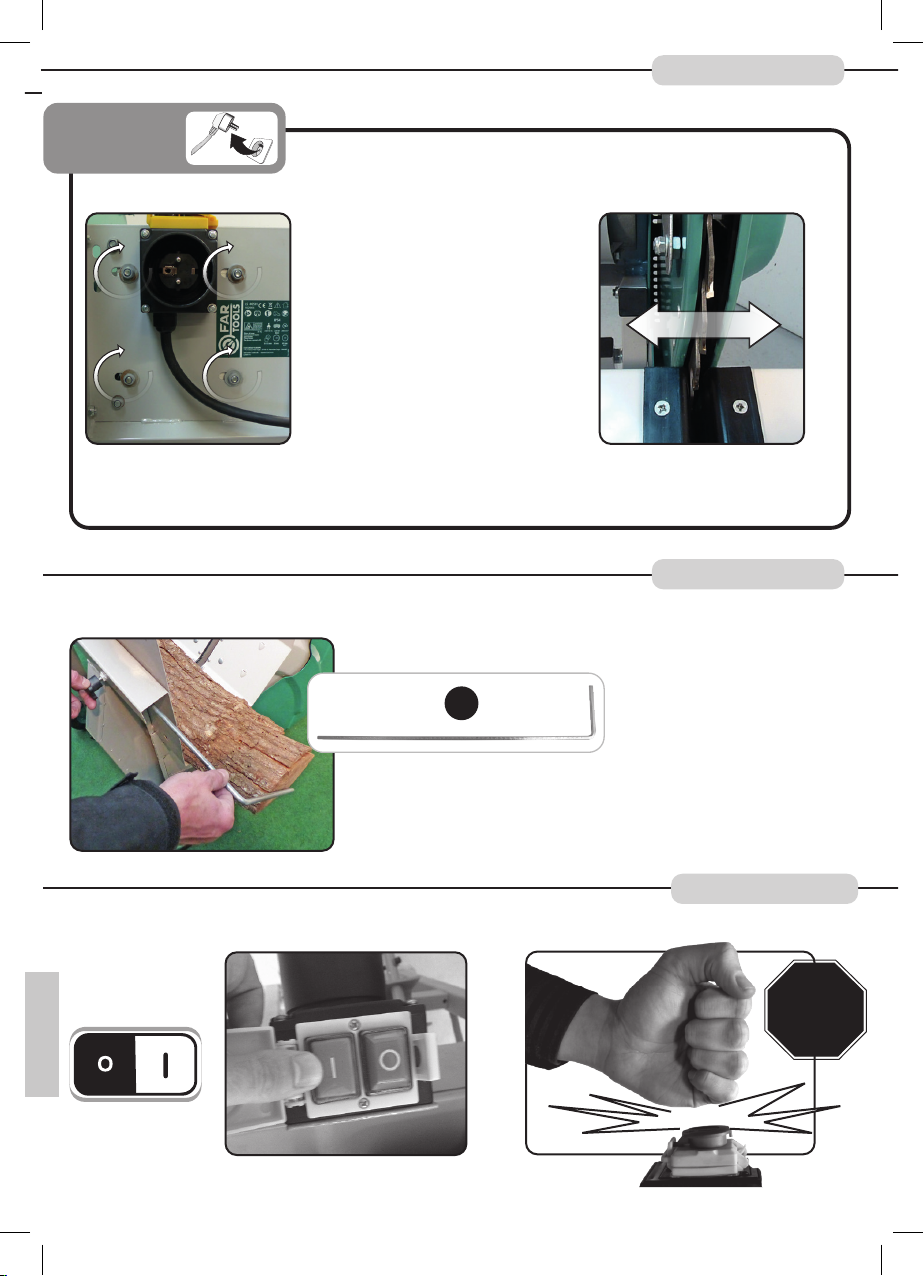

Avant le démarrage, la lame doit être centrée
entre les deux joues du carter, si besoin :
- Dévisser les 4 vis de maintien du moteur,
- Ajuster le positionnement du moteur
(droite ou gauche) afin de centrer la lame
- Resserer les vis.
Voordat u begint, moet het blad worden gecentreerd
tussen de twee wangen van het carter, indien nodig:
-Verwijder de 4 schroeven van het motor onderhoud,
-Het aanpassen van de plaatsing van de motor
(rechts of links) om te richten van het mes
-Draai de schroeven.
Antes de empezar, la hoja debe estar centrada
entre los dos cachetes del carter, si es necesario:
-Desatornilla los 4 tornillos del mantenimiento del motor,
-Ajustar la posición del motor
(derecha o izquierda) para centrar la hoja
-Apretar los tornillos.
Antes de começar, a lâmina deve ser centralizada
entre as duas bochechas dos carter, se necessário:
-Desaperte os 4 parafusos da manutenção do motor,
-Ajustar o posicionamento do motor
(direita ou esquerda) para se centrarem a lâmina
-Aperte os parafusos.
Prima di iniziare, la lama deve essere centrata
tra le due guance del carter, se necessario:
-Svitare le 4 viti della manutenzione motore,
-Regolare il posizionamento del motore
(destro o sinistro) al fine di focalizzare la lama
-Serrare le viti.
Before starting, the blade must be centered
between the two cheeks of the carter, if needed:
-Unscrew the 4 screws of the engine maintenance,
-Adjust the positioning of the engine
(right or left) in order to focus the blade
-Tighten the screws.
FIG. G
182006-7-Manual-T.indd 17182006-7-Manual-T.indd 17 02/03/2023 14:1302/03/2023 14:13

FIG. J
1
3
2
4
5
182006-7-Manual-T.indd 18182006-7-Manual-T.indd 18 02/03/2023 14:1302/03/2023 14:13

8
9
7
FIG. K
X 4
Ref 113837
182006-7-Manual-T.indd 19182006-7-Manual-T.indd 19 02/03/2023 14:1302/03/2023 14:13

FIG. L
kg
32 Kg
