Far Tools TS 1800C Use and care manual

www
PDF
Professional Machine
TS 1800C
www.fartools.com
113399-3-G-20200623 ©FAR GROUP EUROPE
Scie de table (Notice originale)
Table saw (Original manual translation)
Tischkreissiäge (Originalbetriebsanleitung)
Sierra de mesa (Traduccion del manual originale)
Sega da banco (Traduzione dell’avvertenza originale)
Serra de messa (Tradução do livro de instruções original)
Tafezaag (Vertaling van de originele instructies)
   (Μετάφραση από τις πρωτότυπες οδηγίες)
Pilarka stotowa tarezowa (Tłumaczenie z oryginalnej instrukcji)
Pöytäsirkkeli (Käännös alkuperäisestä ohjeet)
Bordeirkelsäg (Översättning från originalinstruktioner)
Трион за маса (Превод на оригиналната инструкция)
Bordsav (Oversættelse fra oprindelige brugsanvisning)
Ferăstrău de banc (Traducere din instrucțiunile originale)
Плоская пила (Перевод с оригинальной инструкции)
Masa testeresi (Orijinal talimatlar çeviri)
Stolní pila (Překlad z originálního návodu)
Stolná píla (Preklad z originálneho návodu)
מסור לשולחן מלאכה. (תרגום מהוראות מקוריות)
منشار منضدة عمل.(الترجمة من التعليمات الأصلية)
Asztali fűrész (Fordítás az eredeti utasítások)
Namizna žaga (Prevod iz izvirnih navodil)
Lauasaag (Tõlge originaal juhiseid)
Stalinis pjūklas (Tulkojumā no instrukcijas oriģinālvalodā)
Galda zāģis (Vertimas iš originalių instrukcijas)
Pila za stol (Izvorni zapis)
FR
EN
DE
ES
IT
PT
NL
EL
PL
FI
SV
BU
DA
RO
RU
TU
CS
SK
HE
AR
HU
SL
ET
LV
LT
HR
113399-3-Manual-G.indd 1113399-3-Manual-G.indd 1 23/07/2020 15:0723/07/2020 15:07

-2-
Copyright © - 2020 - Fargroup. All rights reserved.
x 1
10 min
113399-3-Manual-G.indd 2113399-3-Manual-G.indd 2 23/07/2020 15:0723/07/2020 15:07

Plus d’info sur fartools.com
-3-
Copyright © - 2020 - Fargroup. All rights reserved.

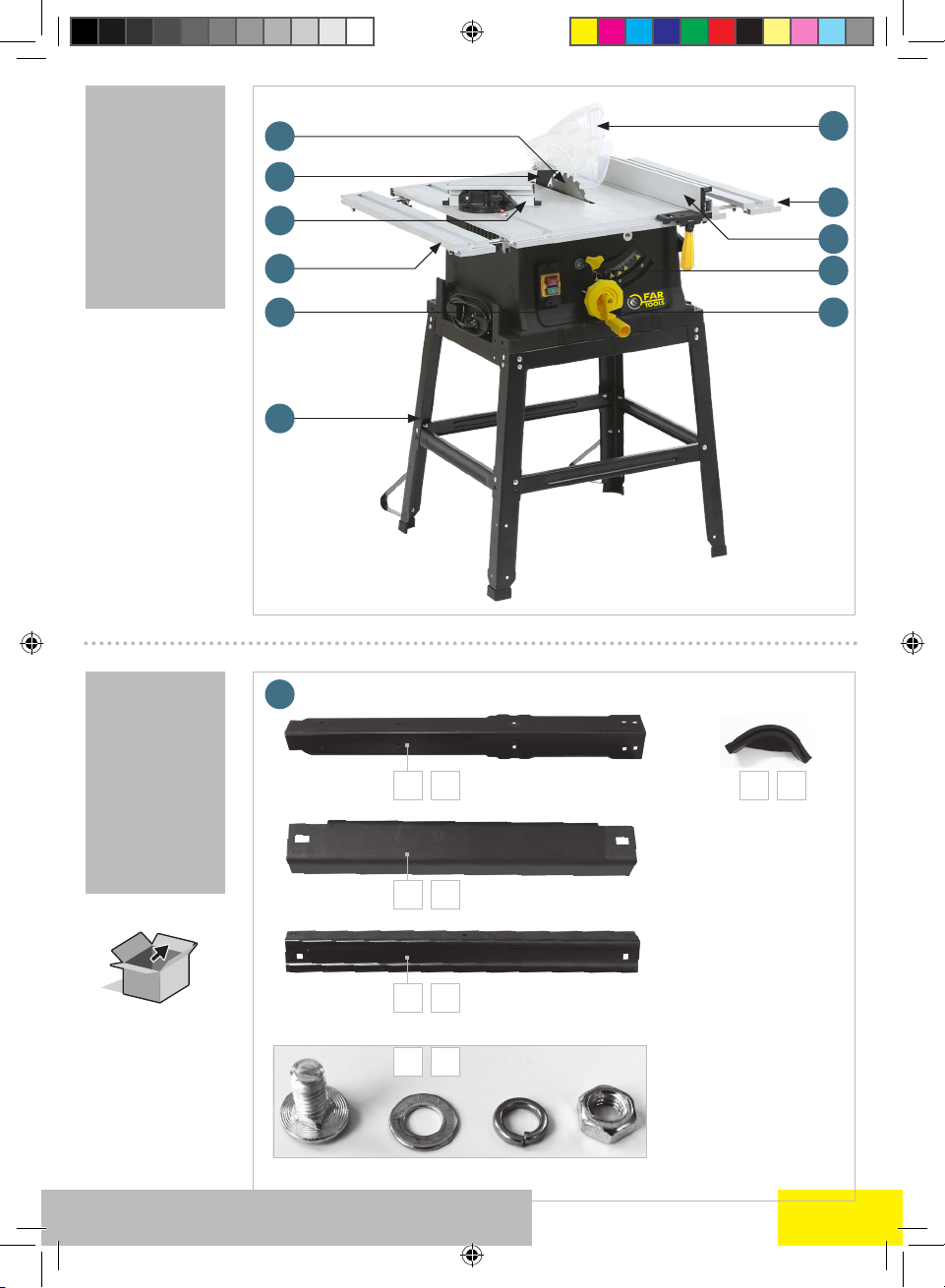

A
Description et
repérage des organes
de la machine
Description and
location of machine
parts
01
13
05
04
07
06
14
14
02
08
03
13
C
Contenu du carton
Contents of box
x4 x4
x4
A E
x4
B
C
Dx30
113399-3-Manual-G.indd 3113399-3-Manual-G.indd 3 23/07/2020 15:0723/07/2020 15:07

-4-
Copyright © - 2020 - Fargroup. All rights reserved.
C
Contenu du carton
Contents of box
07
08 01
13
15 09
x4
x4 x2
113399-3-Manual-G.indd 4113399-3-Manual-G.indd 4 23/07/2020 15:0723/07/2020 15:07

Plus d’info sur fartools.com
-5-
Copyright © - 2020 - Fargroup. All rights reserved.
D
Assemblage de la
machine
Assembling the
machine
01 x4
02
A
A A
E
C
x24
B
113399-3-Manual-G.indd 5113399-3-Manual-G.indd 5 23/07/2020 15:0723/07/2020 15:07

-6-
Copyright © - 2020 - Fargroup. All rights reserved.

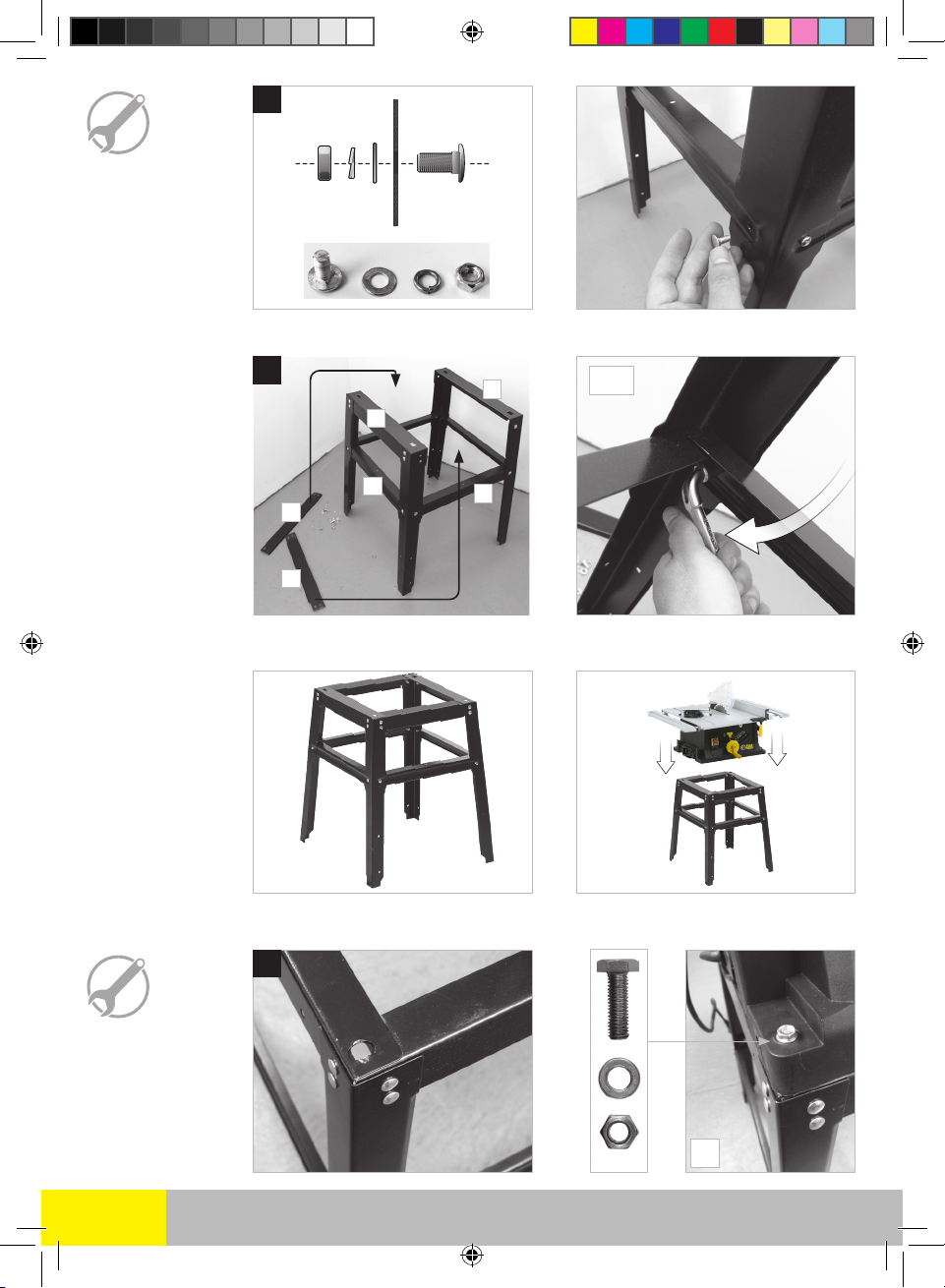

B
B
B
CC
B
x4
x24
03
04
05
10
10
113399-3-Manual-G.indd 6113399-3-Manual-G.indd 6 23/07/2020 15:0823/07/2020 15:08

Plus d’info sur fartools.com
-7-
Copyright © - 2020 - Fargroup. All rights reserved.

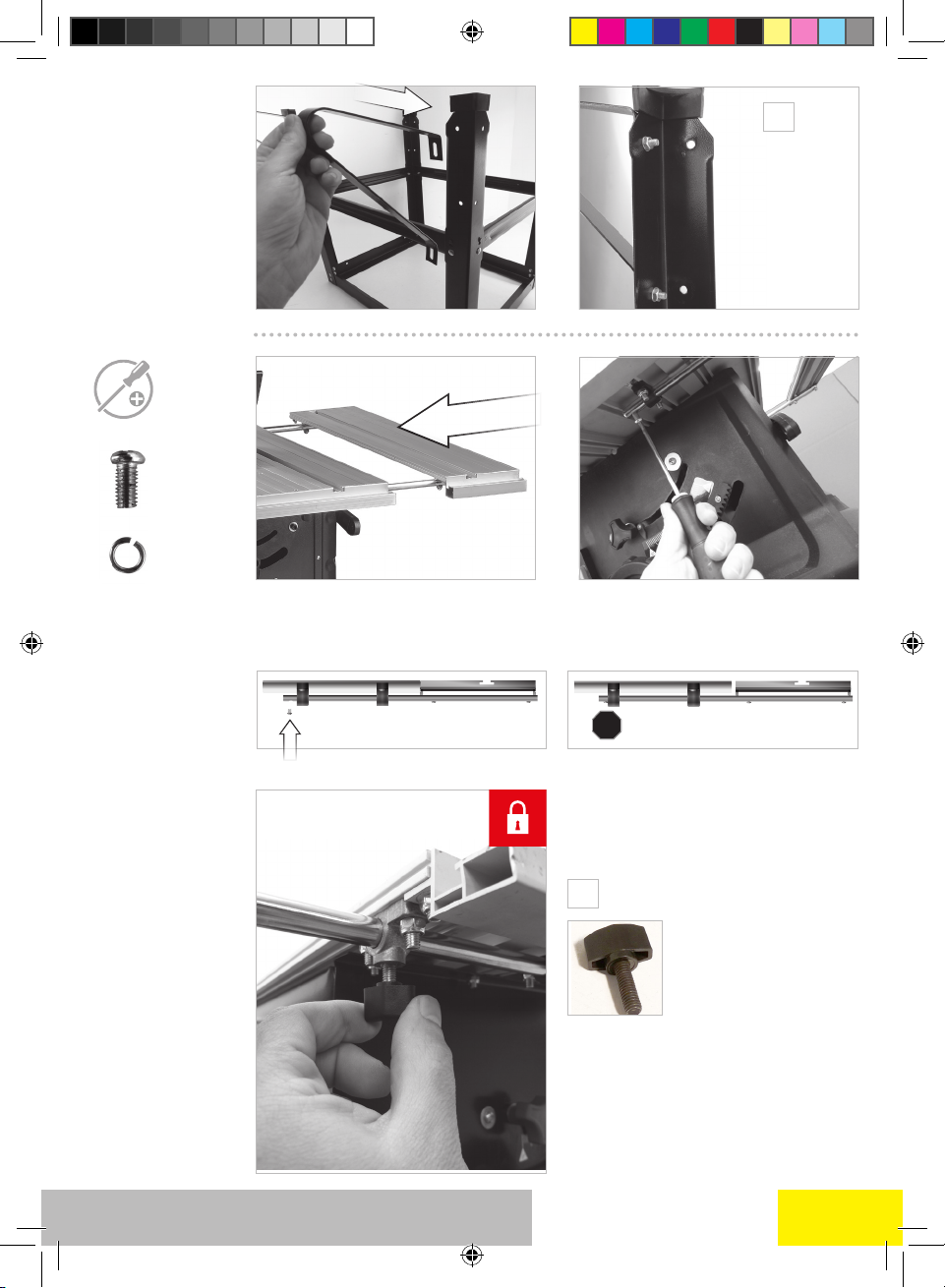

x2
x4
STOP
STOP
113399-3-Manual-G.indd 7113399-3-Manual-G.indd 7 23/07/2020 15:0823/07/2020 15:08

-8-
Copyright © - 2020 - Fargroup. All rights reserved.

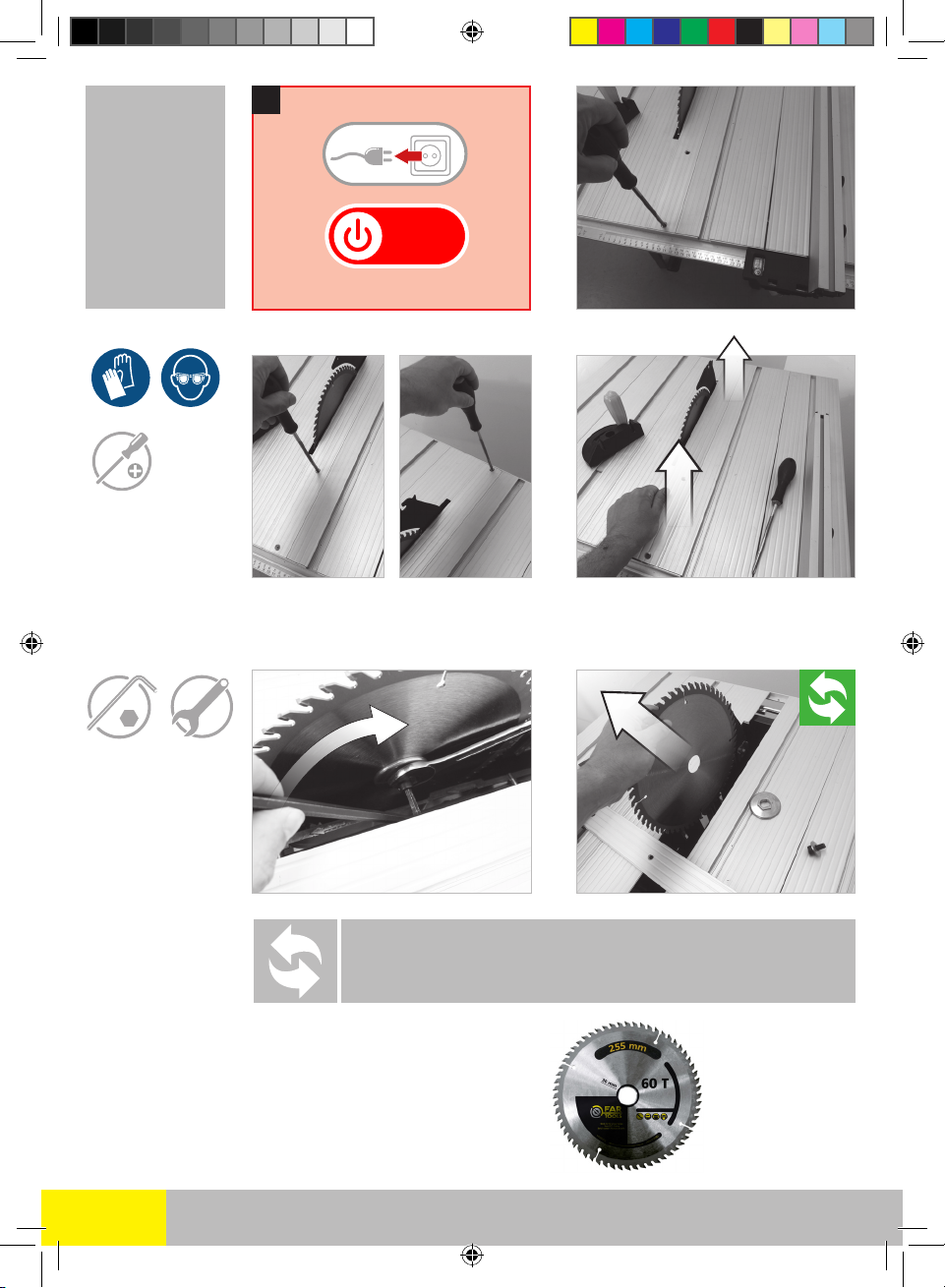

D
Assemblage de la
machine
Assembling the
machine
13
04
OFF
ON
OFF
ON
REF : 113831 - 60 T
Option - Option - Option - Opcional -Opzione - Opção - Optie - Επιλογή - Opcja - Valinnainen - Tillval - До-
пълнително - Ekstra udstyr - Opţiune - Оптация - seçenek / seçim - Volba - Voľba - אופציה - إختيار - Opció
- Možnost- Valik - Opcija - Izvēle
113399-3-Manual-G.indd 8113399-3-Manual-G.indd 8 23/07/2020 15:0823/07/2020 15:08

Plus d’info sur fartools.com
-9-
Copyright © - 2020 - Fargroup. All rights reserved.
E
Fonctionnalité de la
machine
Functions of the
machine
01
OFF
ON
OFF
ON
05
113399-3-Manual-G.indd 9113399-3-Manual-G.indd 9 23/07/2020 15:0823/07/2020 15:08

-10-
Copyright © - 2020 - Fargroup. All rights reserved.
90°
0 - 45 °
02
03
113399-3-Manual-G.indd 10113399-3-Manual-G.indd 10 23/07/2020 15:0823/07/2020 15:08

Plus d’info sur fartools.com
-11-
Copyright © - 2020 - Fargroup. All rights reserved.

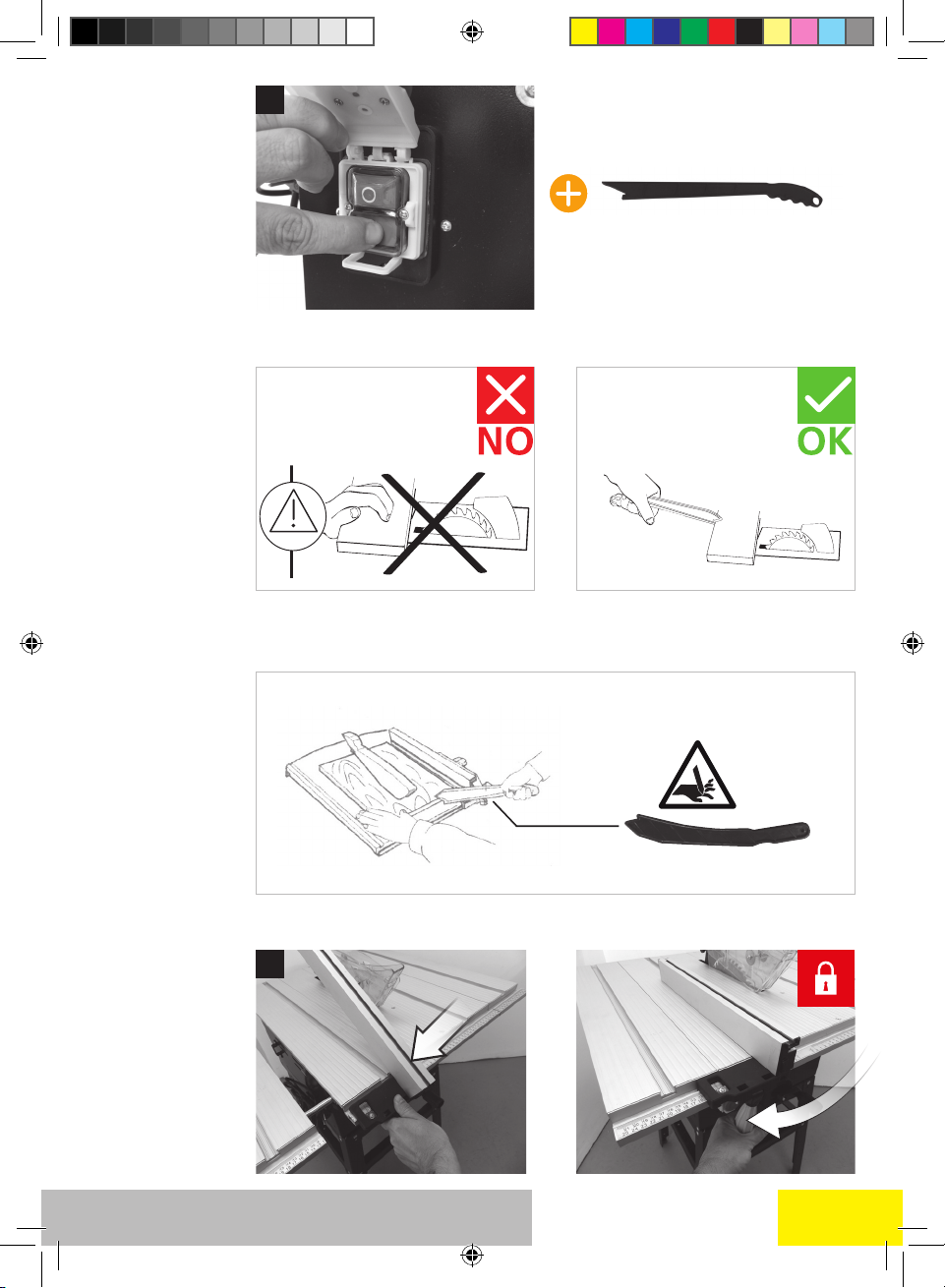

WARNING ! / ATTENTION !
04
05
113399-3-Manual-G.indd 11113399-3-Manual-G.indd 11 23/07/2020 15:0823/07/2020 15:08

-12-
Copyright © - 2020 - Fargroup. All rights reserved.

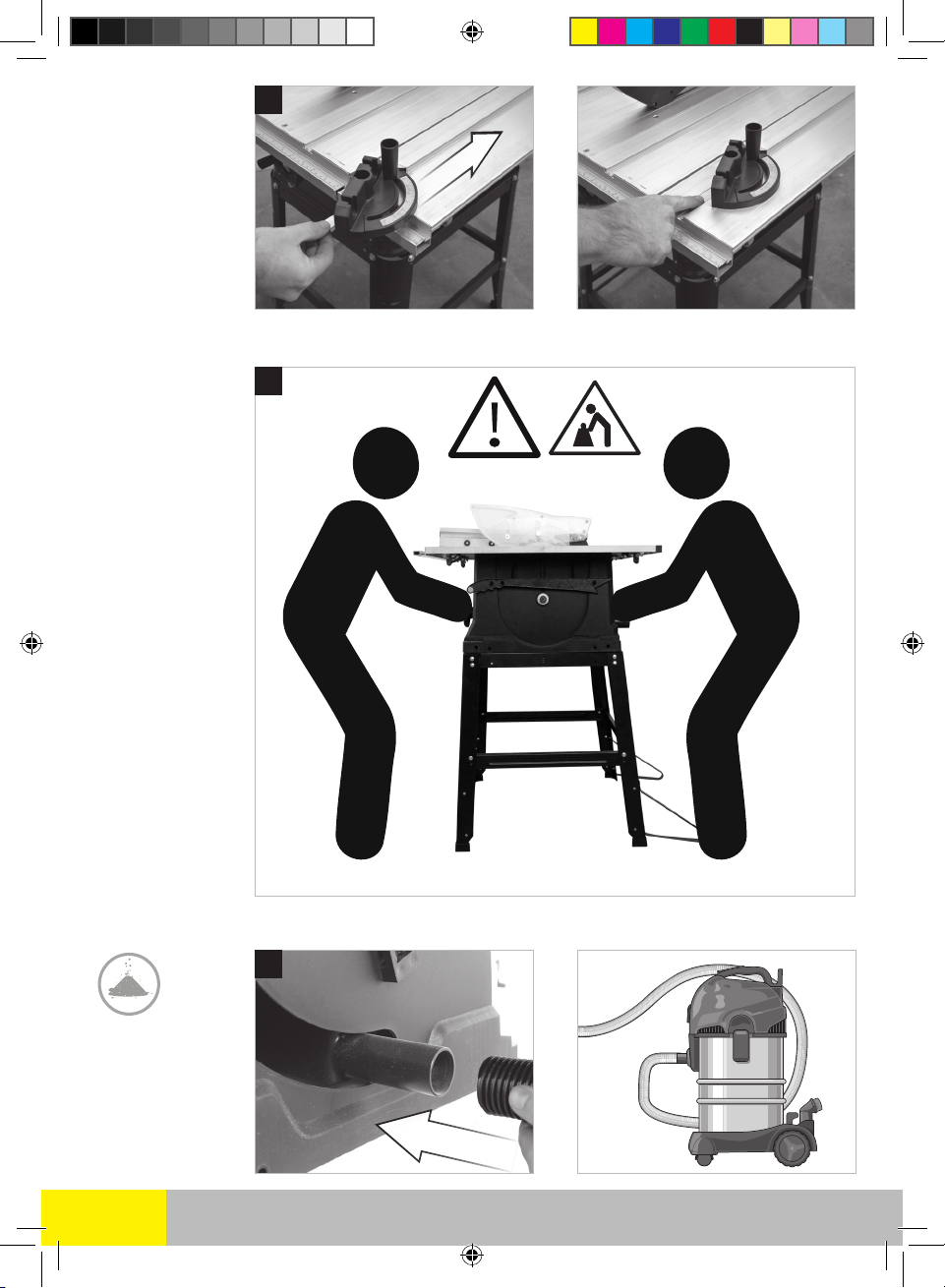

08
05
06
25 kg
3,45 cm
3,45 cm
113399-3-Manual-G.indd 12113399-3-Manual-G.indd 12 23/07/2020 15:0823/07/2020 15:08

Plus d’info sur fartools.com
-13-
Copyright © - 2020 - Fargroup. All rights reserved.
G
Remplacement des
consommables
Consumables
replacing
01
p 8
03
D
Assemblage de la
machine
Assembling the
machine
113399-3-Manual-G.indd 13113399-3-Manual-G.indd 13 23/07/2020 15:0823/07/2020 15:08

-14-
Copyright © - 2020 - Fargroup. All rights reserved.
01 Carter de protection
02 Interrupteur
03 Lame
04 Inclinaison de lame
05 Réglage hauteur de coupe
06 Couteau diviseur
07 Guide parallèle
08 Guide d’angle
09 -
10 -
11 -
12 -
13 Extensions de table
14 Châssis
15 Poussoir
16 -
01 Montage du châssis
02 Montage de la table
03 Montage des extensions
04 Montage de la lame
05 Montage du carter
06 -
01 Réglage de la coupe à 90°
02 -
03 Réglage de la coupe à 45°
04 -
01 Mise en marche et arrêt
02 Inclinaison de la lame
03 Réglage hauteur de coupe
04 Utilisation du poussoir
05 Utilisation des guides
06 Transport
07 -
08 Raccordement à un aspirateur
09 -
10 -
FR FR
Description et repérage des organes de la machine
Entretien, recommandations et conseils
Contenu du carton
Assemblage de la machine
Fonctionnalité de la machine
Réglages de la machine
FIG. A & B
FIG. C
FIG. D
FIG. E
FIG. F
01 Changement de la lame
02 Changement des courroies
03 Changement des charbons
01
Ne pas utiliser pour la coupe de bois de chauffage
02 Le choix de la lame est important. Adapter la
denture au matériau à couper.
- < 36 dents = Coupe rapide, délignage, sur bois
tendre.
- 36 à 60 dents = Coupe de dérivé du bois
(aggloméré, stratifié...). Coupe de bois dur.
- > 60 dents = Coupe précise. Coupe de matière
plastique. Coupe de petite section.
03 -
04 -
05 -
06 -
Remplacement des consommables
FIG. G
EN
