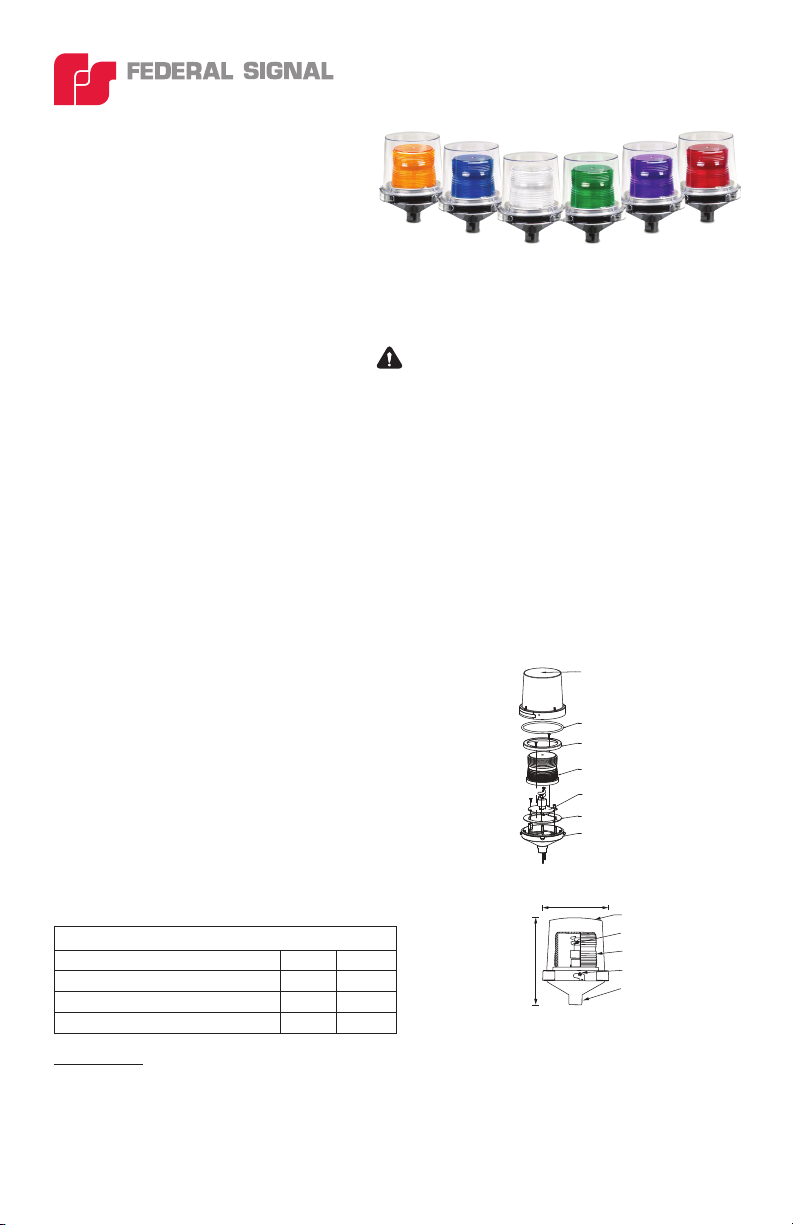

Federal Signal Corporation Electraray 224XST User manual

Models 224XST, 225XST,
225XST-I and 225XST-N
Electraray®Hazardous Location Strobe Lights
Limited Warranty: Product’s warranty can be found at www.fedsig.com/SSG-Warranty.
Safety Messages to Installers and Users : Product should be installed by a licensed electrician and follow all
safety instructions. Failure to do so may result in property damage, serious injury, or death.
• HIGH VOLTAGE SHOCK HAZARD: Wait 5 minutes after removing power before removing dome. Do not connect
wires when circuits are energized.
• To be an effective warning device, this product produces bright light that could be hazardous to eyesight. Do not
stare directly at the light. Rapid ashing could induce photosensitive epilepsy.
• Never alter the unit in any manner. Safety in hazardous locations may be endangered if additional openings or
alternations are made.
• WARNING - EXPLOSION HAZARD: Disconnect the xture from the supply circuit before opening. Keep tightly
closed when in operation. Do not disconnect while circuit is live. Substitution of components may impair suitability
for CIass I, Division 2. Do not install in a hazardous location if the operating temperature. exceeds the atmosphere’s
ignition temperature.
Overview of 224XST, 225XST, 225XST-I, 225XST-N: Models 225XST and 225XST-N are available in
12-24VDC, 120VAC (50/60 Hz) or 240VAC (50/60 Hz). Models 224XST and 225XST-I are available in 24VDC. These
hazardous location strobe warning lights produce 80 FPM.
Certications and Ratings
• UL and cUL Listed for Class I, Division 2, Groups A, B, C and D;
Class II,Division 2, Groups F and G; Class III; or non-hazardous
locations.
• Type 4X, IP66 enclosure. Indoor or outdoor use.
• IP69K Compliant
• CSA Certied
• Model 225XST-N is NSF Certied (dome-up) for Splash Zones
and Non-food Zones to NSF/ANSI 2: Food Equipment.
• Model 224XST is CSFM Approved.
• Electrical ratings: 0.70 A (24VDC), 1.70-0.70 A (12-24VDC), 0.20 A
(120VAC, 240VAC)
• Certied Operating Temperature: -40°F to 104°F (-40°C to 40°C).
T-CODE AT MAX AMBIENT TEMPERATURE, 40ºC
Hazardous Location UL CSA
Class I, Division 2, Groups A, B, C, D T2A T3A
Class II, Division 2, Groups F, G T5 T6
Class III T5 T6
Installation
Unpacking the Device: After unpacking the device, examine it for damage and verify parts. Unit comes with: (1)
assembled unit with ying leads. If a part is missing or damaged do not attempt to install and contact Federal Signal
Customer Support.
WARNING - SHOCK/FIRE HAZARD: For 4-wire models, all wires must be terminated. Failure to terminate both sets of
wires (black/red) will result in a shock or re hazard.
Installation and Maintenance Instructions
Silicone Gasket
Retaining Ring
Fresnel Lens
PCBA
Zinc Alloy
E-coated Base
Base Plate
Elliptical Outer Dome
(12" Curvature Radius)
Outer Dome
7.5"/ 190.5 mm
Retaining Screw
1/2" NPT
Pipe Mount
Strobe Tube
Inner Fresnel Lens
5.5"/ 139.7 mm

2561693F Rev. F3 0720
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Customer Support 1-800-344-4634+1-708-534-4756, [email protected]
Technical Support 1-800-755-7621+1-708-587-3587, [email protected]
Model 224XST
24VDC
To achieve electrical supervision:
Mounting the Device: Units come standard to mount 1/2" NPT threaded pipe. Model 225XST-N
must be mounted in a dome up position to resist water and debris accumulation and maintain the
NSF Certication.
To comply with NEC Section 300-14, which requires a minimum of 6" of free conductor at a junction, the pipe
used to join the unit to a splice box should be no longer than 10".
Wall mounting bracket (LHWB) is sold separately and is intended for use with models 224XST, 225XST and
225XST-I only. LHWB is not NSF Certied and incompatible for use with model 225XST-N.
Pipe Mount: Feed wires through pipe and turn clockwise to tighten. To prevent connection from loosening,
tighten xture to a minimum of 5ft.-lbs. (6.8Nm) after threading onto pipe.
Testing and Operating: After installation, test the unit to verify operation and establish program for periodic
testing. Provide copy of instructions to all operating personnel.
Ordering Replacement Parts and Accessories: Consult product datasheet online for an updated list of
replacement parts. If product requires a part that is not available for purchase, your unit must be repaired or
replaced. The product’s dome should be regularly inspected for scratches or chips and if damaged, it must be
replaced. A strap wrench (6” capacity) may be used to aid in dome removal.
Technical Assistance: Contact our technical support team at [phone] or
[email protected].
Repair Service: A return authorization is required. Contact your Authorized Distributor or Federal Signal
Customer Support. Defective products under warranty will be repaired or replaced at Federal Signal’s
discretion. Lamp failures excluded.
Product Returns: Returns require authorization from Federal Signal. Contact your Authorized Distributor for
more information on our return policy or to request a return.
Note: Conduit, wire nuts and junction box pictured are not supplied
Models 225XST, 225XST-I and 225XST-N
AC ModelsDC Models
DC Beacon
Junction box
Junction box
1/2" conduit
Wire black to positive,
red to negative, and
green/yellow
to earth (ground)
AC Beacon
Junction box
Wire black to line
(L or L1)
white to neutral
(N or L2)
green/yellow to earth
(ground).
1/2" conduit
224XST DC Beacon
1/2" conduit
Wire black to positive,
red to negative, and
green/yellow to earth
(ground).
The other red and
black pair should
be connected to next
224XST Beacon.

Modèles 224XST, 225XST,
225XST-I et 225XST-N
Lumières stroboscopiques pour zones dangereuses Electraray®
Garantie limitée : La garantie du produit peut être consultée sur le site www.fedsig.com/SSG-Warranty.
Messages de sécurité aux installateurs et aux utilisateurs : le produit doit être installés par un électricien
agréé et dans le respect de toutes les instructions de sécurité. Le non-respect de ces instructions peut entraîner des
dommages matériels ou des blessures graves, voire mortelles.
• RISQUE DE CHOCS ÉLECTRIQUES HAUTE TENSION : Après avoir mis le dispositif hors tension, attendez 5 minutes
avant de retirer le dôme. Ne connectez pas de câbles lorsque les circuits sont sous tension.
• Pour remplir sa fonction de dispositif d’alerte efcacement, ce produit émet une lumière intense pouvant affecter la vue.
Ne xez pas directement la lumière. Un clignotement rapide pourrait induire une épilepsie photosensible.
• Ne modiez jamais cet appareil de quelque façon que ce soit. La sécurité dans les zones dangereuses peut être
compromise si d’autres ouvertures sont ajoutées ou si d’autres modications sont apportées.
• AVERTISSEMENT – RISQUE D’EXPLOSION : Déconnectez l’appareil du circuit d’alimentation avant de l’ouvrir.
Maintenez le dispositif fermé pendant l’utilisation. Ne déconnectez pas le dispositif lorsque le circuit est sous tension.
La substitution de composants pourrait réduire la compatibilité avec la classe I, division 2. N’installez pas l’appareil dans
une zone dangereuse si la température de fonctionnement dépasse la température d’allumage de l’atmosphère.
Présentation des modèles 224XST, 225XST, 225XST-I, 225XST-N : Les modèles 225XST et 225XST-N sont
disponibles en 12-24 VCC, 120 VCA (50/60 Hz) ou 240 VCA (50/60 Hz). Les modèles 224XST et 225XST-I sont
disponibles en 24 VCC. Ces lumières stroboscopiques d’alarme pour zones dangereuses clignotent à 80 FPM.
Certications et valeurs
• Homologué UL et cUL pour Classe I, Division 2, Groupes A, B, C et
D ; Classe II, Division 2, Groupes F et G ; Classe III ; ou zones non
dangereuses.
• Coffret type 4X, IP66. Utilisation intérieure ou extérieure.
• Conforme à la norme IP69K
• Certié CSA
• Le modèle 225XST-N est certié NSF (dôme vers le haut) pour les zones
d’éclaboussures et les zones non alimentaires en vertu des exigences
NSF/ANSI 2 : équipement alimentaire.
• Le modèle 224XST est approuvé par le CSFM.
• Valeurs électriques : 0,70 A (24 VCC), 1,70-0,70 A (12-24 VCC), 0,20 A
(120 VCA, 240 VCA)
• Température de fonctionnement certiée : -40 °C à 40 °C (-40 °F à 104 °F).
CODET À TEMPÉRATURE AMBIANTE MAXIMALE (40°C)
Zone dangereuse UL CSA
ClasseI, Division2, GroupesA, B, C, D T2A T3A
ClasseII, Division2, GroupesF et G T5 T6
ClasseIII T5 T6
Installation
Déballage de l’appareil : Après avoir déballé l’appareil, examinez-le pour contrôler qu’il n’est pas endommagé et
vériez les pièces. L’emballage contient les éléments suivants : (1) unité assemblée avec des ls volants. Si une pièce
est manquante ou endommagée, n’essayez pas de l’installer et contactez l’assistance clientèle de Federal Signal.
AVERTISSEMENT - RISQUE DE CHOC ÉLECTRIQUE/INCENDIE : Pour les modèles à 4 ls, tous les ls doivent
comporter une terminaison. Si les deux jeux de ls (noir/rouge) n’en comportent pas, il existe un risque de choc
électrique ou d’incendie.
Consignes d’installation et d’entretien
Joint en silicone
Anneau de retenue
Lentille de Fresnel
PCBA
Base revêtue d’un
alliage de zinc
Plaque de base
Dôme extérieur elliptique
(rayon de courbure
de 304,8 mm [12 po])
Dôme extérieur
190,5 mm (7,5 po)
Vis de retenue
Montage tubulaire à
filetage conique de
12,7 mm (0,5 po)
Tube
stroboscopique
Lentille de Fresnel
intérieure
139,7 mm (5,5 po)
Systèmes de sûreté et de sécurité

2561693F Rév. F3 0720
2645 Federal Signal Drive, University Park, Illinois60484 États-Unis
Des traductions supplémentaires sont disponibles à l’adresse suivante: www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Assistance clientèle +18003444634 et +17085344756, [email protected]
Assistance technique +18007557621 et +17085873587, [email protected]
Modèle 224XST
24 VCC
Pour une protection électrique conforme :
Montage de l’appareil : les appareils sont conçus de série pour le montage de tuyaux à letage conique
de 12,7 mm (0,5 po). Le modèle 225XST-N doit être monté avec le dôme vers le haut pour résister à
l’accumulation d’eau et de débris et conserver la certication NSF.
Pour se conformer à la section 300-14 du NEC, qui exige un minimum de 152,4 mm (6 po) de conducteur libre
à une jonction, le tuyau utilisé pour relier l’unité à un boîtier d’épissure ne doit pas dépasser 254 mm (10 po).
Le support de montage mural (LHWB) est vendu séparément et est destiné à être utilisé avec les
modèles 224XST, 225XST et 225XST-I uniquement. Le LHWB n’est pas certié NSF et est incompatible avec
le modèle 225XST-N.
Montage tubulaire : faites passer les ls dans le tuyau et tournez dans le sens des aiguilles d’une montre
pour resserrer. Pour éviter que la connexion ne se desserre, serrez la xation à un minimum de 6,8 N-m
(5 pi-lb) après l’avoir enlée sur le tuyau.
Essais et fonctionnement : Après l’installation, testez l’appareil pour vérier son fonctionnement et établissez
un programme de tests périodiques. Fournissez une copie de ces instructions à tout le personnel de service.
Commande de pièces de rechange et d’accessoires : consultez la che technique du produit en ligne
pour obtenir une liste actualisée des pièces de rechange. Si une pièce qui n’est pas disponible à l’achat est
nécessaire, votre appareil doit être réparé ou remplacé. Le dôme de l’appareil doit faire l’objet de vérications
régulières pour détecter d’éventuels rayures et éclats. S’il est endommagé, il doit être remplacé. Une clé à
courroie (capacité de 152,4 mm [6 po]) peut être utilisée pour faciliter le retrait du dôme.
Assistance technique : Contactez notre équipe d’assistance technique au [phone] ou
[email protected].
Service de réparation : une autorisation de retour est nécessaire. Contactez votre distributeur agréé ou
l’assistance clientèle de Federal Signal. Les produits défectueux sous garantie seront réparés ou remplacés
à la discrétion de Federal Signal. Les pannes de lampes sont exclues.
Retours de produits : Les retours requièrent l’autorisation de Federal Signal. Contactez votre distributeur
agréé pour obtenir plus d’informations concernant notre politique de retour ou pour demander le retour d’un
produit.
Remarque : les conduits, capuchons de connexion et boîtes de jonction illustrés ne sont pas fournis.
Modèles 225XST, 225XST-I et 225XST-N
Modèles CA :Modèles CC :
Feu CC
Boîte de jonction
Boîte de jonction
Conduit 12,7 mm
(0,5 po)
Câblage : fil noir au
pôle positif, fil rouge
au pôle négatif et fil
vert/jaune à la terre
Feu CA
Boîte de jonction
Câblage : fil noir à la ligne
(L ou L1),
fil blanc au côté neutre
(N ou L2)
fil vert/jaune à la terre
(terre)
Conduit 12,7 mm
(0,5 po)
Feu CC 224XST
Conduit 12,7 mm (0,5 po)
Câblage : fil noir au pôle
positif, file rouge au pôle
négatif et fil vert/jaune à la
terre.
L’autre paire rouge et noire
doit être connectée au feu
224XST suivant.
Systèmes de sûreté et de sécurité

Modelos 224XST, 225XST,
225XST-I y 225XST-N
Luces estroboscópicas para ubicaciones peligrosas Electraray®
Garantía limitada: la garantía del producto se encuentra en www.fedsig.com/SSG-Warranty.
Mensajes de seguridad para instaladores y usuarios : Los productos deben ser instalados por un electricista
autorizado, y se deben seguir todas las instrucciones de seguridad. De lo contrario, pueden producirse daños
materiales, lesiones graves o incluso la muerte.
• PELIGRO DE DESCARGA ELÉCTRICA DE ALTO VOLTAJE: Espere 5 minutos después de desconectar la
alimentación antes de retirar la cúpula. No conecte los cables cuando los circuitos tengan corriente.
• Para ser un dispositivo de advertencia efectivo, este producto produce una luz brillante que podría ser peligrosa
para la vista. No mire directamente a la luz. El parpadeo rápido podría inducir epilepsia fotosensible.
• Nunca modique la unidad de ninguna manera. La seguridad en ubicaciones peligrosas puede verse reducida si se
realizan aberturas o alteraciones adicionales.
• ADVERTENCIA - PELIGRO DE EXPLOSIÓN: Desconecte el accesorio del circuito de alimentación antes de
abrirlo. Manténgalo cerrado rmemente mientras se encuentra en funcionamiento. No desconecte mientras el
circuito tenga corriente. El reemplazo de componentes puede perjudicar la idoneidad para Clase I, División 2.
No instale la unidad en una ubicación peligrosa si la temperatura de funcionamiento excede la temperatura de
ignición de la atmósfera.
Descripción general de los modelos 224XST, 225XST, 225XST-I, 225XST-N: los modelos 225XST y 225XST-N
están disponibles para 12-24 VCC, 120 VCA (50/60 Hz) o 240 VCA (50/60 Hz). Los modelos 224XST y 225XST-I
están disponibles para 24 VCC. Estas luces estroboscópicas de advertencia para ubicaciones peligrosas producen
80 FPM (parpadeos por minuto).
Certicaciones y clasicaciones
• Con certicación UL y cUL para ubicaciones de Clase I, División 2, Grupos
A, B, C y D; Clase II, División 2, Grupos F y G; Clase III; o ubicaciones no
peligrosas.
• Gabinete tipo 4X, IP66. Uso en interiores o exteriores.
• Cumple con IP69K
• Con certicación CSA
• El modelo 225XL-N está certicado por la NSF (con cúpula hacia arriba)
para zonas de salpicadura y zonas no alimentarias según NSF/ANSI 2:
equipos para alimentos.
• El modelo 224XST está aprobado por CSFM.
• Clasicaciones eléctricas: 0,70 A (24 VCC), 1,70-0,70 A (12-24 VCC),
0,20 A (120 VCA, 240 VCA)
• Temperatura de funcionamiento certicada: -40 °F a 104°F (-40 °C a 40°C).
CÓDIGOT A LA MÁXIMA TEMPERATURA AMBIENTE, 40 °C
Ubicación peligrosa UL CSA
ClaseI, División2, Grupos A, B, C, D T2A T3A
ClaseII, División2, Grupos F, G T5 T6
Clase III T5 T6
Instalación
Desembalaje del dispositivo: después de desembalar el dispositivo, examínelo para detectar daños y verique las
piezas. La unidad viene con: (1) unidad ensamblada con cables de conexión. Si detecta que falta una pieza o está
dañada, no intente instalar el producto y comuníquese con Atención al Cliente de Federal Signal.
ADVERTENCIA - PELIGRO DE DESCARGA ELÉCTRICA/INCENDIO: En el caso de los modelos de 4 cables, todos
los cables deben tener una terminación. Si los dos conjuntos de cables (negro/rojo) no tienen una terminación, habrá
un peligro de descarga eléctrica o incendio.
Instrucciones de instalación y mantenimiento
Junta de silicona
Anillo de sujeción
Lente Fresnel
PCBA
Base con
recubrimiento E de
aleación de zinc
Placa base
Cúpula exterior elíptica
(radio de curvatura de 12")
Cúpula exterior
7,5"/190,5mm
Tornillo de retención
Montaje de tubo
NPT de 1/2"
Tubo estroboscópico
Lente Fresnel interna
5,5"/139,7 mm
Sistemas de protección y seguridad

2561693F Rev. F3 0720
2645 Federal Signal Drive, University Park, Illinois 60484
Additional translations available at www.fedsig.com
Traducciones adicionales disponibles en www.fedsig.com
Atención al Cliente 1-800-344-4634+1-708-534-4756, [email protected]
Soporte técnico 1-800-755-7621+1-708-587-3587, [email protected]
Modelo 224XST
24 VCC
Para lograr la supervisión eléctrica:
Montaje del dispositivo: las unidades vienen de forma estándar para montar en tubos roscados NPT de
1/2". El modelo 225XST-N se debe montar con la cúpula hacia arriba para resistir la acumulación de agua
y desechos y para mantener la certicación NSF.
Para cumplir con la Sección 300-14 del NEC, que requiere un mínimo de 15,25 cm (6") de conductor libre en
los empalmes, el tubo utilizado para unir la unidad a una caja de empalmes no debe tener más de 25,4 cm
(10").
El soporte de montaje en pared (LHWB) se vende por separado y está diseñado únicamente para los modelos
224XST, 225XST y 225XST-I. El LHWB no tiene certicación NSF y es incompatible con el modelo 225XST-N.
Montaje de tubo: pase los cables por el tubo y gírelos en sentido de las agujas del reloj para ajustarlos. Para
impedir que la conexión se aoje, ajuste el accesorio a una torsión mínima de 5 ft-lb (6,8 Nm) después de
enroscarlo en el tubo.
Pruebas y funcionamiento: después de la instalación, pruebe la unidad para vericar el funcionamiento
y establezca un programa para pruebas periódicas. Entregue una copia de estas instrucciones a todo el
personal de operación.
Pedido de piezas de repuesto y accesorios: consulte en línea la hoja de datos del producto para obtener
una lista actualizada de las piezas de repuesto. Si su producto requiere una pieza que no está disponible
para la compra, su unidad se deberá reparar o reemplazar. La cúpula del producto se debe inspeccionar
periódicamente para detectar rayones o muescas y, si está dañada, se debe cambiar. Se podrá utilizar una
llave de correa (con capacidad de 6") como ayuda para extraer la cúpula.
Asistencia técnica: póngase en contacto con nuestro equipo de soporte técnico al [phone] o
escriba a [email protected].
Servicio de reparación: se requiere una autorización de devolución. Póngase en contacto con su distribuidor
autorizado o con Atención al Cliente de Federal Signal. Los productos defectuosos bajo garantía serán
reparados o reemplazados a criterio de Federal Signal. Las fallas de la lámpara están excluidas.
Devoluciones de productos: las devoluciones requieren autorización de Federal Signal. Póngase en
contacto con su distribuidor autorizado para obtener más información sobre nuestra política de devoluciones
o para solicitar una devolución.
Nota: los conductos, las tuercas para cables y la caja de empalmes en la imagen no vienen incluidos
Modelos 225XST, 225XST-I y 225XST-N
Modelos de CAModelos de CC
Baliza de CC
Caja de empalmes
Caja de empalmes
Conducto de 1/2"
Cable negro al
positivo, rojo al
negativo y
verde/amarillo
a tierra (masa)
Baliza de CA
Caja de empalmes
Cable negro a la línea
(L o L1),
blanco a neutro
(N o L2),
verde/amarillo a tierra
(masa)
Conducto de 1/2"
Baliza de CC 224XST
Conducto de 1/2"
Cable negro al positivo, rojo
al negativo y verde/amarillo
a tierra (masa)
El otro par rojo y negro se
debe conectar a la siguiente
baliza 224XST.
Sistemas de protección y seguridad
