Ferm HDM1028 User manual

HUHU
CS
SKSK
PL
LTLT
LV
RORO
RU
EL
EN
DE
NL
FR
ES
PT
IT
SV
FI
NO
DA
HDM1028 Ma 1611-07.indd 1 23/11/16 16:35

HDM1028 Ma 1611-07.indd 2 23/11/16 16:35

3
Fig. C
Fig. D
Fig. E
C
B
A
7
15
4
3
3
3
4
2
2
2
HDM1028 Ma 1611-07.indd 3 23/11/16 16:35

4
EN
Mains plug replacement (UK only)
If the moulded 3-pin plug attached to the unit is
damaged and needs replacing, it is important
that it is correctly destroyed and replaced by
an approved BS1363/13A fused plug and that
the following wiring instructions are followed.
The wires in the mains cable are coloured in
accordance with the following code:
   
  
As the colours of the wires in the mains cable
of the unit may not correspond to the coloured
markings identifying the terminals in the plug,
proceed as follows:
 
connected to the terminal which is marked
with the letter N or coloured black.
 
connected to the terminal which is marked
with the letter L or coloured red.
Use of extension leads
Only ever use approved extension leads that are
suitable for the power rating of the machine. The
minimum core thickness is 1.5 mm2. Whenever
using a reel extension lead, always fully unroll the
lead.
Immediately switch off the machine when:
 
 
mains lead damage.
 
 
2. MACHINE INFORMATION
Intended use
This rotary hammer is intended for drilling holes
in masonry such as brick, concrete and similar
material. Furthermore, the machine can be used
as a demolition hammer in combination with the

account intended for other purposes.
Not suitable for construction site usage
Rotary Hammer drill
Thank you for buying this FERM product. By
doing so you now have an excellent product,
delivered by one of Europe’s leading suppliers.
All products delivered to you by Ferm are
manufactured according to the highest standards
of performance and safety. As part of our
philosophy we also provide an excellent customer
service, backed by our comprehensive warranty.
We hope you will enjoy using this product for
many years to come.
1. SAFETY WARNINGS
WARNING
Read the enclosed safety warnings,
the additional safety warnings and
the instructions. Failure to follow the safety
warnings and the instructions may result in
Save the
safety warnings and the instructions for future
reference.
The following symbols are used in the user
manual or on the product:
Read the user manual.
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Risk of electric shock
Immediately remove the mains plug from
the mains if the mains cable becomes
damaged and during cleaning and
maintenance.
Always wear eye protection!
Wear hearing protection.
Wear safety gloves.
Do not dispose of the product in
unsuitable containers.
The product is in accordance with the
applicable safety standards in the
European directives.
Additional safety warnings for rotary
hammers
a) Wear ear protectors. Exposure to noise can
cause hearing loss.
b) Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
c) Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions.
Always check that the voltage of the
power supply corresponds to the voltage
on the rating plate label.
Class II machine - Double insulation - You
don’t need any earthed plug.
If operating a power tool in a damp location is


of electric shock.
Replacement of power cords or plugs
If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
HDM1028 Ma 1611-07.indd 4 23/11/16 16:35

5
EN
Mains plug replacement (UK only)
If the moulded 3-pin plug attached to the unit is
damaged and needs replacing, it is important
that it is correctly destroyed and replaced by
an approved BS1363/13A fused plug and that
the following wiring instructions are followed.
The wires in the mains cable are coloured in
accordance with the following code:
   
  
As the colours of the wires in the mains cable
of the unit may not correspond to the coloured
markings identifying the terminals in the plug,
proceed as follows:
 
connected to the terminal which is marked
with the letter N or coloured black.
 
connected to the terminal which is marked
with the letter L or coloured red.
Use of extension leads
Only ever use approved extension leads that are
suitable for the power rating of the machine. The
minimum core thickness is 1.5 mm2. Whenever
using a reel extension lead, always fully unroll the
lead.
Immediately switch off the machine when:
 
 
mains lead damage.
 
 
2. MACHINE INFORMATION
Intended use
This rotary hammer is intended for drilling holes
in masonry such as brick, concrete and similar
material. Furthermore, the machine can be used
as a demolition hammer in combination with the

account intended for other purposes.
Not suitable for construction site usage
Technical specifications
Mains voltage 230-240 V ~
Mains frequency 50 Hz
Power input 850 W
No-load speed 900 /min
Impact rate 4000 /min
Max. Drill diameter
-Concrete
-Steel
-Wood
Ø 26 mm
Ø 13 mm
Ø 40 mm
Weight 4.6 kg
Sound pressure (LPA)87.9dB(A)
K=3 dB(A)
Acoustic power (LWA)98.9dB(A)
K=3 dB(A)
Vibration
Hammer drilling concrete ah,HD
17.812m/s2
K=1.5m/s2
Chiseling ah,Cheq
16.377 m/s2
K=1.5m/s2
Vibration level
The vibration emission level stated in this
instruction manual has been measured in
accordance with a standardized test given in
EN60745. It may be used to compare one tool
with another and as a preliminary assessment of
exposure to vibration when using the tool for the
applications mentioned.
 
different or poorly maintained accessories,
may significantly increase the exposure level.
 
when it is running but not actually doing the
job, may significantly reduce the exposure
level.
Protect yourself against the effects of vibration by
maintaining the tool and its accessories, keeping
your hands warm and organizing your work
patterns.
Wear safety gloves.
Do not dispose of the product in
unsuitable containers.
The product is in accordance with the
applicable safety standards in the
European directives.
Additional safety warnings for rotary
hammers
a) Wear ear protectors. Exposure to noise can
cause hearing loss.
b) Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
c) Hold power tool by insulated gripping
surfaces, when performing an operation
where the cutting accessory may contact
hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make
exposed metal parts of the power tool “live”
and could give the operator an electric shock.
Electrical safety
When using electric machines always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and personal
injury. Read the following safety instructions and
also the enclosed safety instructions.
Always check that the voltage of the
power supply corresponds to the voltage
on the rating plate label.
Class II machine - Double insulation - You
don’t need any earthed plug.
If operating a power tool in a damp location is


of electric shock.
Replacement of power cords or plugs
If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
HDM1028 Ma 1611-07.indd 5 23/11/16 16:35

6
EN

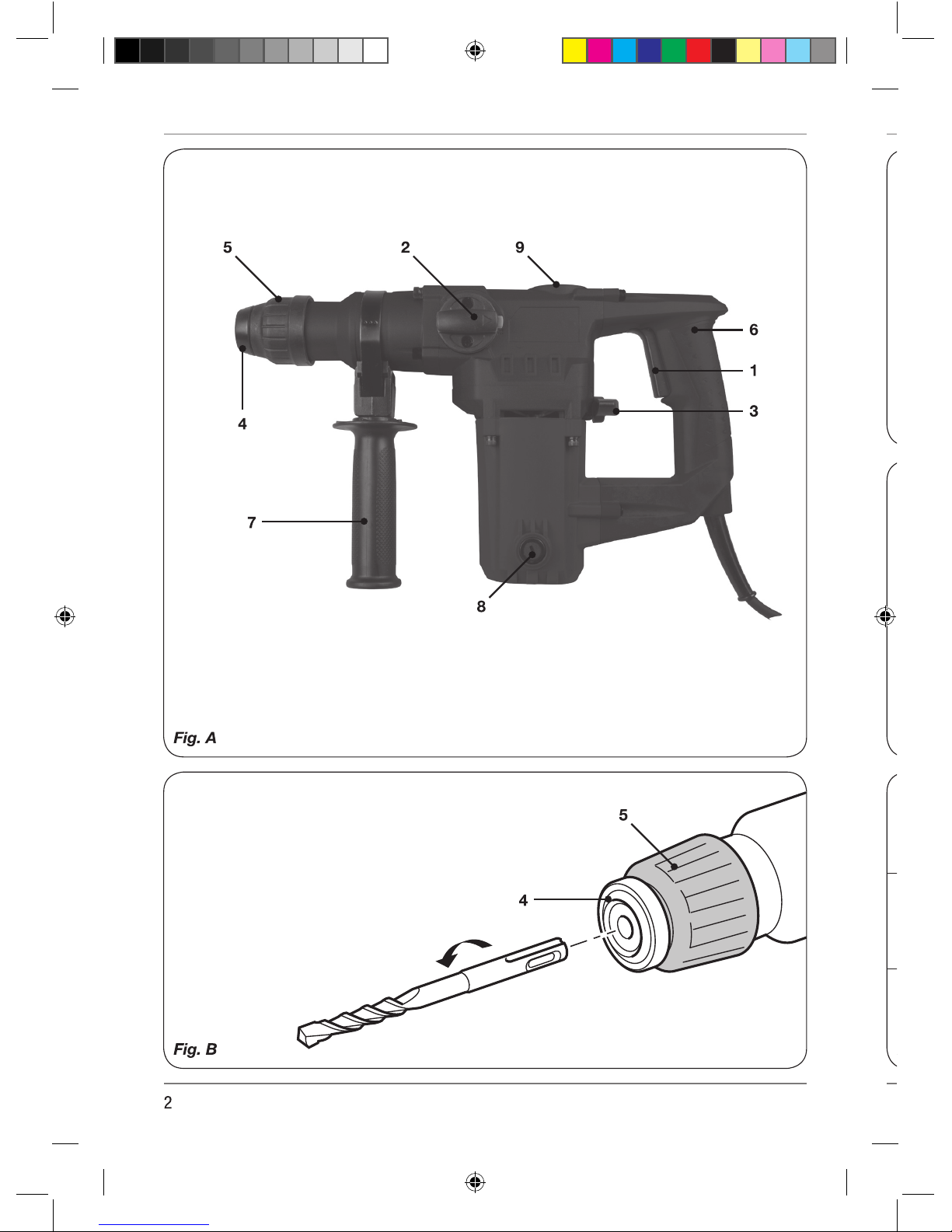

Description
The numbers in the text refer to the diagrams on
pages 2-3
Fig. A
1. On/off switch
 
3. Hammer selection lever
4. Chuck
5. Locking sleeve
6. Main grip
7. Auxiliary grip
8. Carbon brush cover
9. Lubrication point
3. ASSEMBLY
Before assembly, always switch off the
machine and remove the mains plug
from the mains.
Mounting and removing the accessory
Fig. B
Do not use blunt drill bits or chisels.
Immediately sharpen or replace blunt
drill bits or chisels.
Mounting
 
accessory.
 
 
 
counterclockwise until it locks into place.
 
Removing
 
 
 
Mounting and removing the auxiliary grip
Fig. C
Mounting
 
counterclockwise.
 
chuck (4).
 
position.
 
clockwise.
Removing
 
counterclockwise.
 
 
clockwise.
Mounting and removing the dust collector
Fig. D
The dust collector prevents dust from entering the
machine when drilling into ceilings.
Immediately replace a damaged dust
collector.
Mounting
 
chuck (4).
 
the accessory.
 
(15) into the chuck (4).
Removing
 
(15) from the chuck (4).
 
accessory.
4. USE
Switching on and off
Fig. A
 
switch (1).
 
switch (1).
Setting the operating mode
Fig. A & E
The drill selection switch and the hammer
selection lever must be set according to the
required operating mode. Refer to the table below
to set the required operating mode.
Setting Operating mode
Fig. E
 
B Hammer drill
 
 
hammer selection lever (3) to the required
position.
Hints for optimum use
 
for small workpieces.
 
 
 
 
machine. Let the machine do the work.
 
machine to come to a complete standstill
before putting the machine down.
5. CLEANING AND
MAINTENANCE
Before cleaning and maintenance, always
switch off the machine and remove the
mains plug from the mains.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that
the ventilation openings are free of dust and
dirt. Remove very persistent dirt using a soft

solvents such as gasoline, alcohol, ammonia
etc. Chemicals such as these will damage the
synthetic components.
Checking and replacing the carbon brushes
Fig. A
The carbon brushes must be checked regularly.
If the carbon brushes are worn, the machine will
start to run unevenly.
Only use the correct type of carbon
brushes.
 
screwdriver.
HDM1028 Ma 1611-07.indd 6 23/11/16 16:35

7
EN
 
position.
 
clockwise.
Removing
 
counterclockwise.
 
 
clockwise.
Mounting and removing the dust collector
Fig. D
The dust collector prevents dust from entering the
machine when drilling into ceilings.
Immediately replace a damaged dust
collector.
Mounting
 
chuck (4).
 
the accessory.
 
(15) into the chuck (4).
Removing
 
(15) from the chuck (4).
 
accessory.
4. USE
Switching on and off
Fig. A
 
switch (1).
 
switch (1).
Setting the operating mode
Fig. A & E
The drill selection switch and the hammer
selection lever must be set according to the
required operating mode. Refer to the table below
to set the required operating mode.
Setting Operating mode
Fig. E
 
B Hammer drill
 
 
hammer selection lever (3) to the required
position.
Hints for optimum use
 
for small workpieces.
 
 
 
 
machine. Let the machine do the work.
 
machine to come to a complete standstill
before putting the machine down.
5. CLEANING AND
MAINTENANCE
Before cleaning and maintenance, always
switch off the machine and remove the
mains plug from the mains.
Clean the machine casings regularly with a soft
cloth, preferably after each use. Make sure that
the ventilation openings are free of dust and
dirt. Remove very persistent dirt using a soft

solvents such as gasoline, alcohol, ammonia
etc. Chemicals such as these will damage the
synthetic components.
Checking and replacing the carbon brushes
Fig. A
The carbon brushes must be checked regularly.
If the carbon brushes are worn, the machine will
start to run unevenly.
Only use the correct type of carbon
brushes.
 
screwdriver.
 
 
at the same time.
 
screwdriver.
 
machine run at no load for 15 minutes.
Defects
The machine should be regularly inspected for
the following possible defects and repaired if
necessary.
 
 
 
 
Faults
Should a fault occur, e.g. after wear of a part,
please contact your seller or the service address
on the warranty card. Separate you find an
exploded view showing the parts that can be
ordered.
WARRANTY
The warranty conditions can be found on the
separately enclosed warranty card.
ENVIRONMENT
Faulty and/or discarded electrical or
electronic apparatus have to be collected
at the appropriate recycling locations.
Only for EC countries

waste. According to the European Guideline
2012/19/EC for Waste Electrical and Electronic
Equipment and its implementation into national
right, power tools that are no longer usable must
be collected separately and disposed of in an
environmentally friendly way.
The product and the user manual are subject
to change. Specifications can be changed
without further notice.
HDM1028 Ma 1611-07.indd 7 23/11/16 16:35

8

Bohrhammer



Europas entschieden. Alle von Ferm gelieferten
Produkte werden gemäß den höchsten Standards

unserer Firmenphilosophie gehört es außerdem,
Ihnen einen ausgezeichneten Kundendienst
anzubieten, gedeckt von unserer umfassenden

an diesem Produkt.
1. SICHERHEITSANWEISUNGEN
Lesen Sie die beiliegenden
Sicherheitsanweisungen, die zusätz-
lichen Sicherheitsanweisungen sowie
diese Bedienungsanleitung sorgfältig durch.
Bei Nichtbeachten der Sicherheitsanweisungen
und der Bedienungsanleitung kann es zu einem
Stromschlag, einem Brand und/oder schweren
Verletzungen kommen. Bewahren Sie die Sicher-
heitsanweisungen und die Bedienungsanlei-
tung zur künftigen Bezugnahme sicher auf.
Folgende Symbole werden im Benutzerhandbuch
oder auf dem Produkt verwendet:
Benutzerhandbuch/Bedienungsanleitung
lesen
Lebens- und Verletzungsgefahr und Ge-
fahr von Beschädigungen am Werkzeug/
Gerät bei Nichteinhaltung der Anwei-
sungen in dieser Bedienungsanleitung
Stromschlaggefahr.
Ziehen Sie sofort den Netzstecker aus
der Steckdose, falls das Netzkabel
beschädigt wird, sowie bei der Reinigung
und Wartung.
Immer Augenschutz tragen!
Gehörschutz tragen.
Schutzhandschuhe tragen.
Produkt vorschriftsmäßig entsorgen,
nicht über den Hausmüll
Das Produkt entspricht den geltenden
Sicherheitsnormen der europäischen
Richtlinien.
Zusätzliche Sicherheitshinweise für
Bohrhammer
a) Gehörschutz tragen. Lärmbelastung kann zu
Hörschäden und sogar Hörverlust führen.
b) Wenn Seitengriffe zum Lieferumfang
des Werkzeugs gehören, müssen diese
verwendet werden Ein Kontrollverlust über
das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug
ausschließlich an den isolierten
Griffflächen, wenn Sie Arbeiten
durchführen, bei denen das
Schneidwerkzeug in Kontakt mit
verborgenen Elektroleitungen oder dem
eigenen Netzkabel kommen kann. Bei
Kontakt des Schneidwerkzeugs mit einem
stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch
an den Bediener weitergeleitet, und der
Bediener erleidet einen Stromschlag.
Sicherheit bei Elektrizität
Beachten Sie bei der Arbeit mit elektrischen
Werkzeugen/Geräten stets die in Ihrem
Land geltenden Sicherheitsvorschriften,
um Personenschäden, Stromschläge und
Brände zu vermeiden. Lesen Sie die folgenden
Sicherheitshinweise sowie die beiliegenden
Sicherheitshinweise sorgfältig durch.
Stellen Sie immer sicher, dass die
Spannung der Stromversorgung der
Nennspannung auf dem Typenschild des
Werkzeugs/Geräts entspricht.
Werkzeug/Gerät der Schutzklasse II -
schutzisoliert - kein
Schutzkontaktanschluss erforderlich
Wenn sich Arbeiten mit einem Elektrowerkzeug in
feuchten Umgebungen nicht vermeiden lassen,
verwenden Sie eine Stromversorgung mit einer


elektrischen Schlags verringert.
Austauschen der Netzkabel oder Netzstecker

Hersteller, dessen Kundendienst oder ähnlich
qualifizierte Fachleute ausgetauscht werden, um
Gefahrensituationen zu vermeiden.
Austausch des Netzsteckers (nur
Großbritannien)
Wenn der angespritzte 3-polige Stecker des
Geräts beschädigt ist und ausgetauscht werden
muss, ist es wichtig, dass er korrekt zerlegt und
durch einen zugelassenen gesicherten Stecker
des Typs BS 1363/13A ausgetauscht wird,
wobei die folgenden Verkabelungsanweisungen

weisen die folgende Farbcodierung auf:
   
  

unter Umständen nicht den Farbmarkierungen der
Klemmen des Steckers entsprechen, gehen Sie
wie folgt vor:
 
verbunden werden, die mit dem Buchstaben N
gekennzeichnet oder schwarz ist.
 
verbunden werden, die mit dem Buchstaben L
gekennzeichnet oder rot ist.
Verwendung von Verlängerungskabeln
Verwenden Sie ausschließlich


Mindestaderstärke beträgt 1,5 mm2. Wenn Sie
eine Verlängerungskabelrolle verwenden, muss
das Kabel vollständig abgerollt werden.
Schalten Sie das Gerät unter den folgenden
Bedingungen umgehend aus:
HDM1028 Ma 1611-07.indd 8 23/11/16 16:35

9

Gehörschutz tragen.
Schutzhandschuhe tragen.
Produkt vorschriftsmäßig entsorgen,
nicht über den Hausmüll
Das Produkt entspricht den geltenden
Sicherheitsnormen der europäischen
Richtlinien.
Zusätzliche Sicherheitshinweise für
Bohrhammer
a) Gehörschutz tragen. Lärmbelastung kann zu
Hörschäden und sogar Hörverlust führen.
b) Wenn Seitengriffe zum Lieferumfang
des Werkzeugs gehören, müssen diese
verwendet werden Ein Kontrollverlust über
das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug
ausschließlich an den isolierten
Griffflächen, wenn Sie Arbeiten
durchführen, bei denen das
Schneidwerkzeug in Kontakt mit
verborgenen Elektroleitungen oder dem
eigenen Netzkabel kommen kann. Bei
Kontakt des Schneidwerkzeugs mit einem
stromführenden Kabel wird der Strom an die
Metallteile des Elektrowerkzeugs und dadurch
an den Bediener weitergeleitet, und der
Bediener erleidet einen Stromschlag.
Sicherheit bei Elektrizität
Beachten Sie bei der Arbeit mit elektrischen
Werkzeugen/Geräten stets die in Ihrem
Land geltenden Sicherheitsvorschriften,
um Personenschäden, Stromschläge und
Brände zu vermeiden. Lesen Sie die folgenden
Sicherheitshinweise sowie die beiliegenden
Sicherheitshinweise sorgfältig durch.
Stellen Sie immer sicher, dass die
Spannung der Stromversorgung der
Nennspannung auf dem Typenschild des
Werkzeugs/Geräts entspricht.
Werkzeug/Gerät der Schutzklasse II -
schutzisoliert - kein
Schutzkontaktanschluss erforderlich
Wenn sich Arbeiten mit einem Elektrowerkzeug in
feuchten Umgebungen nicht vermeiden lassen,
verwenden Sie eine Stromversorgung mit einer


elektrischen Schlags verringert.
Austauschen der Netzkabel oder Netzstecker

Hersteller, dessen Kundendienst oder ähnlich
qualifizierte Fachleute ausgetauscht werden, um
Gefahrensituationen zu vermeiden.
Austausch des Netzsteckers (nur
Großbritannien)
Wenn der angespritzte 3-polige Stecker des
Geräts beschädigt ist und ausgetauscht werden
muss, ist es wichtig, dass er korrekt zerlegt und
durch einen zugelassenen gesicherten Stecker
des Typs BS 1363/13A ausgetauscht wird,
wobei die folgenden Verkabelungsanweisungen

weisen die folgende Farbcodierung auf:
   
  

unter Umständen nicht den Farbmarkierungen der
Klemmen des Steckers entsprechen, gehen Sie
wie folgt vor:
 
verbunden werden, die mit dem Buchstaben N
gekennzeichnet oder schwarz ist.
 
verbunden werden, die mit dem Buchstaben L
gekennzeichnet oder rot ist.
Verwendung von Verlängerungskabeln
Verwenden Sie ausschließlich


Mindestaderstärke beträgt 1,5 mm2. Wenn Sie
eine Verlängerungskabelrolle verwenden, muss
das Kabel vollständig abgerollt werden.
Schalten Sie das Gerät unter den folgenden
Bedingungen umgehend aus:
 
 
Beschädigung des Netzkabels.
 
 
Isolation.
2. ANGABEN ZUM WERKZEUG
Verwendungszweck

Löchern in Mauerwerk gedacht, wie z. B. in

Außerdem kann das Gerät in Verbindung



eingesetzt werden.
Nicht für den Baustelleneinsatz geeignet
Technische Daten
Netzspannung 230 bis 240 V ~
Netzfrequenz 50 Hz
Leistungsaufnahme 850 W
Drehzahl, ohne Last 900 /min
Schlagzahl 4000 /min
Max. Bohrdurchmesser
- Beton
- Stahl
- Holz
Ø 26 mm
Ø 13 mm
Ø 40 mm
Gewicht 4,6 kg
Schalldruck (LPA) 87,9 dB(A)
K=3 dB(A)
Schallleistung (LWA)98,9 dB(A)
K=3 dB(A)
Vibrationen
Hammerbohren in Beton ah,HD
17,812m/s2
K=1,5m/s2
Meißelarbeiten ah,Cheq
16,377 m/s2
K=1,5m/s2
Vibrationsintensität

Vibrationsemissionsstufe wurde mit einem
HDM1028 Ma 1611-07.indd 9 23/11/16 16:35

10

standardisierten Test gemäß EN60745
gemessen. Sie kann verwendet werden, um ein
Werkzeug mit einem anderen zu vergleichen
und vorläufig die Vibrationsbelastung bei

Anwendungszwecke zu beurteilen.
 
Anwendungen oder mit anderem oder

die Vibrationsbelastung erheblich erhöhen.
 
wenn es eingeschaltet ist, jedoch nicht genutzt
wird, kann sich die Vibrationsbelastung
erheblich verringern.

Vibration durch Wartung des Werkzeugs und

organisieren Sie Ihren Arbeitsablauf.
Beschreibung

die Abbildungen auf Seite 2-3.
Abb. A
1. Ein-/Aus-Schalter
2. Bohrmodus-Wahlschalter
3. Hammermodus-Wahlhebel
4. Spannfutter
5. Sicherungsmanschette
6. Haupthandgriff
 
 
9. Schmierstelle
3. MONTAGE
Schalten Sie die Maschine vor der
Montage aus und ziehen Sie den
Netzstecker aus der Steckdose.
Anbringen und Entfernen eines Zubehörteils
Abb. B
Verwenden Sie keine stumpfen Bohrer-
Bits oder Meißel. Schärfen oder erneuern
Sie stumpfe Bohrer-Bits oder Meißel.
Anbringen
 

 
nach hinten.
 
ein.
 
den Uhrzeigersinn, bis es in seiner Lage
einrastet.
 
Entfernen
 
nach hinten.
 
Spannfutter (4).
 
Anbringen und Entfernen des Zusatzhandgriffs
Abb. C
Anbringen
 

 

 
erforderliche Position.
 

Entfernen
 

 
 

Anbringen und Entfernen des Staubfängers
Abb. D


Erneuern Sie einen beschädigten
Staubfänger unverzüglich.
Anbringen
 
Spannfutter (4).
 

 
(15) in das Spannfutter (4) ein.
Entfernen
 
Staubfänger (15) aus dem Spannfutter (4).
 

4. GEBRAUCH
Ein- und Ausschalten Abb. A
 
auf den Ein-/Aus-Schalter (1).
 
den Ein-/Aus-Schalter (1) los.
Einstellen des Betriebsmodus
Abb. A & E
-

erforderlichen Betriebsmodus eingestellt werden.

können Sie der Tabelle unten entnehmen.
Einstellung Betriebsmodus
Abb. E
A Abbruchhammer / Meißel
B Bohrhammer
C Bohrer
 
und den Hammermodus-Wahlhebel (3) auf die
erforderliche Position.
Ratschläge für optimale Arbeitsergebnisse
 

Spannvorrichtung.
 
 
 
 
aus. Lassen Sie die Maschine die Arbeit
verrichten.
HDM1028 Ma 1611-07.indd 10 23/11/16 16:35
