ferroamp EnergyHub XL Single 21 kW User manual

Installation manual
EnergyHub XL
Single
21 & 28 kW
Rev A01

1
Innehållsförteckning / Table of contents
SVENSKA........................................................................................................................................................................................................................................ 2
1Introduktion........................................................................................................................................................................................................................ 2
1.1 Ingående artiklar ........................................................................................................................................................................................... 2
1.2 Varningar och förbehåll.............................................................................................................................................................................. 2
1.3 Förklaringar av säkerhetsaviseringar..................................................................................................................................................... 2
1.4 Dimensioner.................................................................................................................................................................................................... 2
1.5 Komponenter.................................................................................................................................................................................................. 3
1.6 Anslutningar.................................................................................................................................................................................................... 3
2Installation.......................................................................................................................................................................................................................... 4
2.1 Nödvändiga verktyg ..................................................................................................................................................................................... 4
2.2 Placering........................................................................................................................................................................................................... 4
2.3 Montera EnergyHub XL-modul ................................................................................................................................................................ 5
2.4 Anslutning till elcentral.............................................................................................................................................................................. 6
2.5 AC-kontakt....................................................................................................................................................................................................... 6
2.6 DC-kontakt (likspänningsnät) ................................................................................................................................................................... 6
2.7 Kabelanslutningar......................................................................................................................................................................................... 6
2.8 Strömtransformatorer (CT) –anslutning och placering.................................................................................................................. 7
2.9 Ethernet-anslutning ..................................................................................................................................................................................... 8
2.10 Montera frontkåpa ........................................................................................................................................................................................ 8
ENGLISH.......................................................................................................................................................................................................................................10
1Introduction......................................................................................................................................................................................................................10
1.1 Included items..............................................................................................................................................................................................10
1.2 Warnings and reservations ......................................................................................................................................................................10
1.3 Explanation of safety notices .................................................................................................................................................................10
1.4 Dimensions....................................................................................................................................................................................................10
1.5 Components ..................................................................................................................................................................................................11
1.6 Connections...................................................................................................................................................................................................11
2Installation........................................................................................................................................................................................................................12
2.1 Required tools ..............................................................................................................................................................................................12
2.2 Placement......................................................................................................................................................................................................12
2.3 Mount EnergyHub XL module ................................................................................................................................................................13
2.4 Connection to facility distribution board ...........................................................................................................................................14
2.5 AC connector.................................................................................................................................................................................................14
2.6 DC Nanogrid connector.............................................................................................................................................................................14
2.7 Cable connections.......................................................................................................................................................................................14
2.8 Current transformers (CT) –connection and placement..............................................................................................................15
2.9 Ethernet connection...................................................................................................................................................................................16
2.10 Mounting of front cover............................................................................................................................................................................16
Revision history
Date
Revision
2020.11.05
A01 –Swedish & English version
PN: PD01308, Copyright Ferroamp Elektronik AB 2020. Document subject to change without prior notice.
Verify that you have the latest version of this manual on our website. www.ferroamp.com/downloads

2
SVENSKA
1Introduktion
I detta häfte finner du anvisningar för installation av din EnergyHub
XL Single. Se till att läsa instruktionen noggrant för att undvika
onödiga fel.
1.1 Ingående artiklar
Artikel
Antal
Väggmonterat skåp
1
EnergyHub XL 21/28 kW
1
AC kontakt
1
DC kontakt
1
Strömtransformator (CT) kit 160A
1
CT-adapter
1
Kondensatorbox
1
M6x12 skruv
6
M6 burmutter
6
Tumskruv
4
Installationsmanual
1
Driftstartsguide
1
Installationsprotokoll
1
Garantihäfte
1
1.2 Varningar och förbehåll
UPPMANING! Läs igenom hela installationsmanualen innan du
påbörjar arbetet.
UPPMANING! Använd endast denna produkt enligt angivna
instruktioner för att undvika eventuella faror.
VARNING! EnergyHub XL Single får inte öppnas av obehörig
personal. Kontakta återförsäljare vid behov av service.
VARNING! Den elektriska installationen skall utföras av behörig
installatör och i enlighet med gällande elektrisk standard och
säkerhetsföreskrifter.
VARNING! Du får ej ansluta enheter till likspänningsnätet när det
är spänningssatt.
VARNING! Risk för elektrisk stöt och ljusbåge om produkten inte
hanteras i enlighet med manualens instruktioner.
VARNING! Använd inte produkten om du misstänker skada eller
lösa föremål inuti produkten. Låt den inspekteras av kvalificerad
personal före användning.
VARNING! Använd inte produkten om hela eller del av kapslingen
är borta, till exempel vid reparation, rör inte utsatta delar.
NOTERA!Garantin gäller ej om produkten modifierats eller inte
installeras i enlighet med denna manual.
1.3 Förklaringar av säkerhetsaviseringar
1.4 Dimensioner
Alla mått är i millimeter om inte annat anges.
Blixtsymbolen i en liksidig triangel varnar för farlig
elektrisk spänning.
Utropstecknet i en liksidig triangel är avsedd att
varna användaren om att vårdslöshet av denna
information kan vara livshotande!
Utropstecknet i en cirkel är avsett att informera
användaren om att försummelse av denna
information kan vara förknippad med kroppsskada
och / eller skada på produkten.

3
1.5 Komponenter
1. EnergyHub XL-modul 21/28 kW
2. Displayenhet
3. Kondensatorbox
4. CT-adapter
5. Kabelgenomföringar
1.6 Anslutningar
EnergyHub XL:
1. Strömtransformator (CT)
2. AUX relä, används EJ
3. D-SUB (CAN), används EJ
4. Återställningsknapp
5. Ethernet (ETH) används EJ
6. Kabelingång för displayenhet
7. DC nanogrid, 4-polig
8. AC nät, 5-polig
Displayenhet:
1. Nätverksanslutning

4
2Installation
Installationsavsnittet kommer att ta dig genom hela processen steg
för steg för hur du ska installera en EnergyHub XL Single.
NOTERA!Ferroamp tar inte ansvar för skador som åsamkas
produkten på grund av felaktig eller vårdslös installation.
NOTERA! Ferroamp rekommenderar att ändhylsor används för
samtliga anslutningar med mångtrådiga ledare.
2.1 Nödvändiga verktyg
•Skruvmejslar:
oTorx - 30
oTorx - 20
oSpår - 1x5 mm
•Kabelskalare och kabelsax (1 –10 mm²)
2.2 Placering
NOTERA!Ferroamp ansvarar ej för installationer som inte uppfyller
nedan listade kriterier.
Se till att platsen du väljer för installation uppfyller följande
kriterier:
•Inomhusmiljö med skydd från direkt solljus och regn
•Utrymmet är väl ventilerat (om EnergyHub XL Single
placeras i ett skåp eller liknande inneslutning måste
mekanisk ventilation finnas för att säkerställa tillräcklig
värmeavledning)
•Omgivningstemperaturen får inte understiga 0 °C och
inte överstiga 45 °C
•Miljön ska vara icke-kondenserande, den relativa
luftfuktigheten skall vara under 95%
•Det måste minst vara 50 mm fritt utrymme under skåpet
för att säkerställa tillräcklig kylning
•Se till att ha ledigt utrymme runt skåpet i enligt följande
figurer:
•
Arbeta inte ensam. I en nödsituation kan en
annans närvaro vara nödvändig!
•
Elinstallationen måste uppfylla nationella /
lokala lagar och förordningar, lämpliga
standarder och tillämpliga krav från erkända
organisationer.
•
Den elektriska installationen skall utföras av
behörig installatör och i enlighet med
gällande elektrisk standard och
säkerhetsföreskrifter
•
Se till att placeringen av EnergyHub XL
Single aldrig utgör ett hinder för
nödutrymning, i enlighet med nationell och
lokal lagstiftning.

5

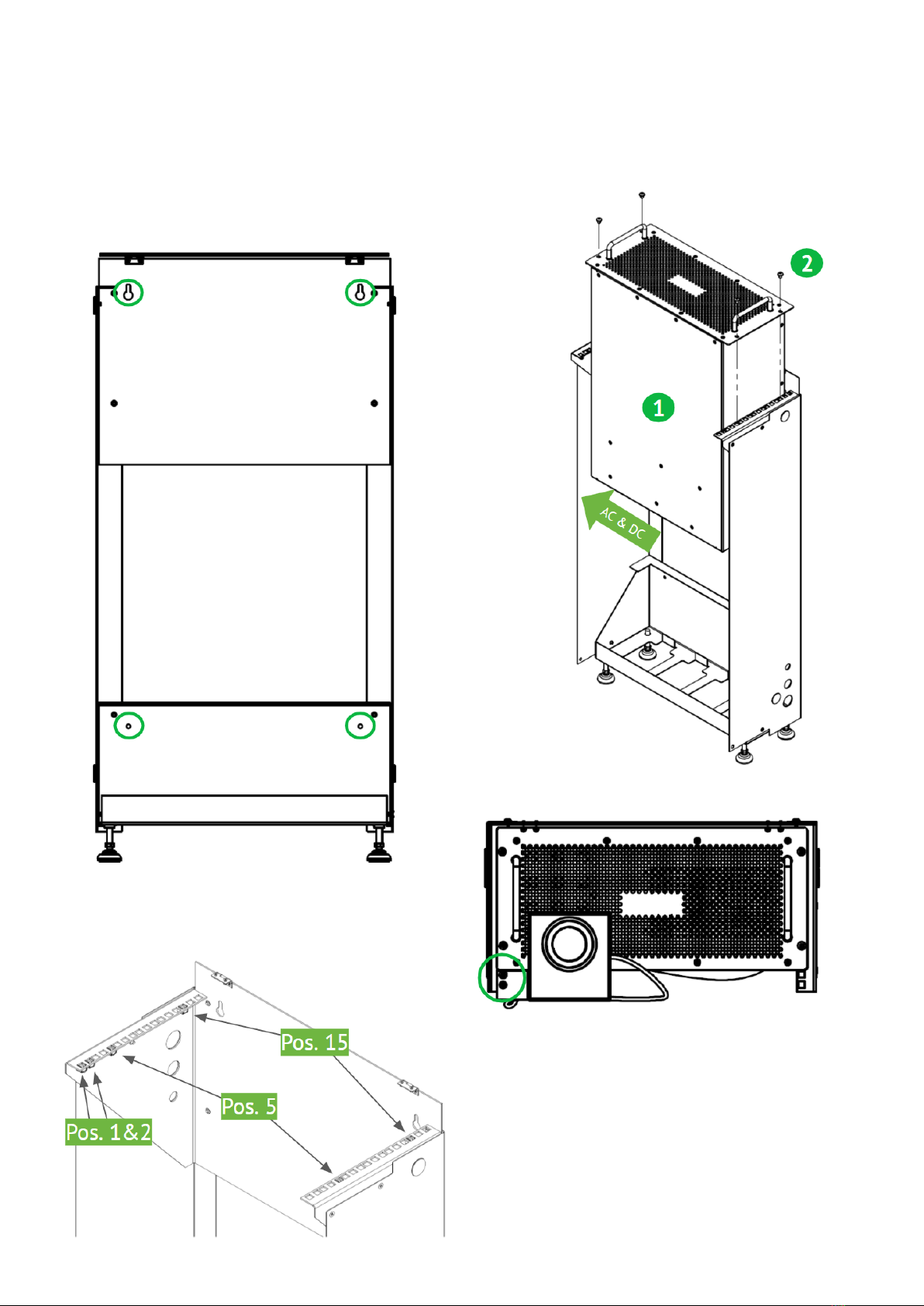

1. EnergyHub XL Single kan monteras upp på två sätt:
A. Stående: Justera skåpsfötterna till önskad höjd
och säkra skåpet mot väggen genom att skruva
fast skåpet mot väggen genom nedan
markerade hål.
B. Vägghängd: Använd nedan markerade hål och
fäst skåpet på väggen. Fästanordning måste
kunna bär minst 60 kg.
2.3 Montera EnergyHub XL-modul
1. Placera de sex medföljande burmuttrarna enligt figur nedan:
2. När du lyfter in EnergyHub XL-modulen se till att ha AC och
DC kontakterna till vänster (texten på framsidan av XL-
modulen ska vara läsbar när man står framför skåpet).
3. Fäst EnergyHub XL-modulen med fyra av de medföljande
M6x12 bultarna.
4.
5. Fäst displayenheten med de resterande två M6x12 bultarna
enligt figur nedan.

6
2.4 Anslutning till elcentral
NOTERA!För att beräkna korrekt kabeldimension, använd
Ferroamps kabelkalkylator som finns tillgänglig på
www.ferroamp.se under supportfliken.
Anslut EnergyHub XL Single till byggnadens elcentral enligt figur
nedan. Avsäkra med B40 säkringar.
(1) Huvudsäkring, (2) Huvudbrytare, (3) Elcentral, (4) Säkring för
EnergyHub och (5) Brytare för EnergyHub
2.5 AC-kontakt
Skala av 14 mm från ledarna, fäst ändhylsor, sätt i rätt position
enligt bilden nedan och dra åt med 1.8 Nm.
2.6 DC-kontakt (likspänningsnät)
NOTERA!Om systemet inte kommer att ha ett likspänningsnät kan
du hoppa över detta avsnitt (t ex om systemet endast ska användas
för fasbalansering och mätning/datainsamling).
NOTERA!Kabeln för likspänningsnätet behöver inte ha en M-
ledare om det inte ska vara en Powershare installation (Ett
sammankopplat likspänningsnät mellan EnergyHubar).
Skala av 14 mm från ledarna, fäst ändhylsor, sätt i rätt position
enligt bilden nedan och dra åt med 1.8 Nm.
2.7 Kabelanslutningar
1. Anslut AC-kontakten till EnergyHub XL.
2. Placera kondensatorboxen i botten av skåpet och anslut
tillhörande DC-kontakt till EnergyHub XL.
3. Anslut likspänningskabeln till kondensatorboxen.
•
Se till att faserna från AC-nätet kopplas in på
rätt positioner i kontakten.
•
Det rekommenderas att sätta en extern
arbetsbrytare på inkommande AC-kabel för
att enkelt kunna stänga av systemet.
•
Se till att likspänningsnätet är inkopplat på
rätt positioner i kontakten.
•
Om det är ett Powershare-system
rekommenderas det att sätta en extern
brytare på likspänningsnätet.

7

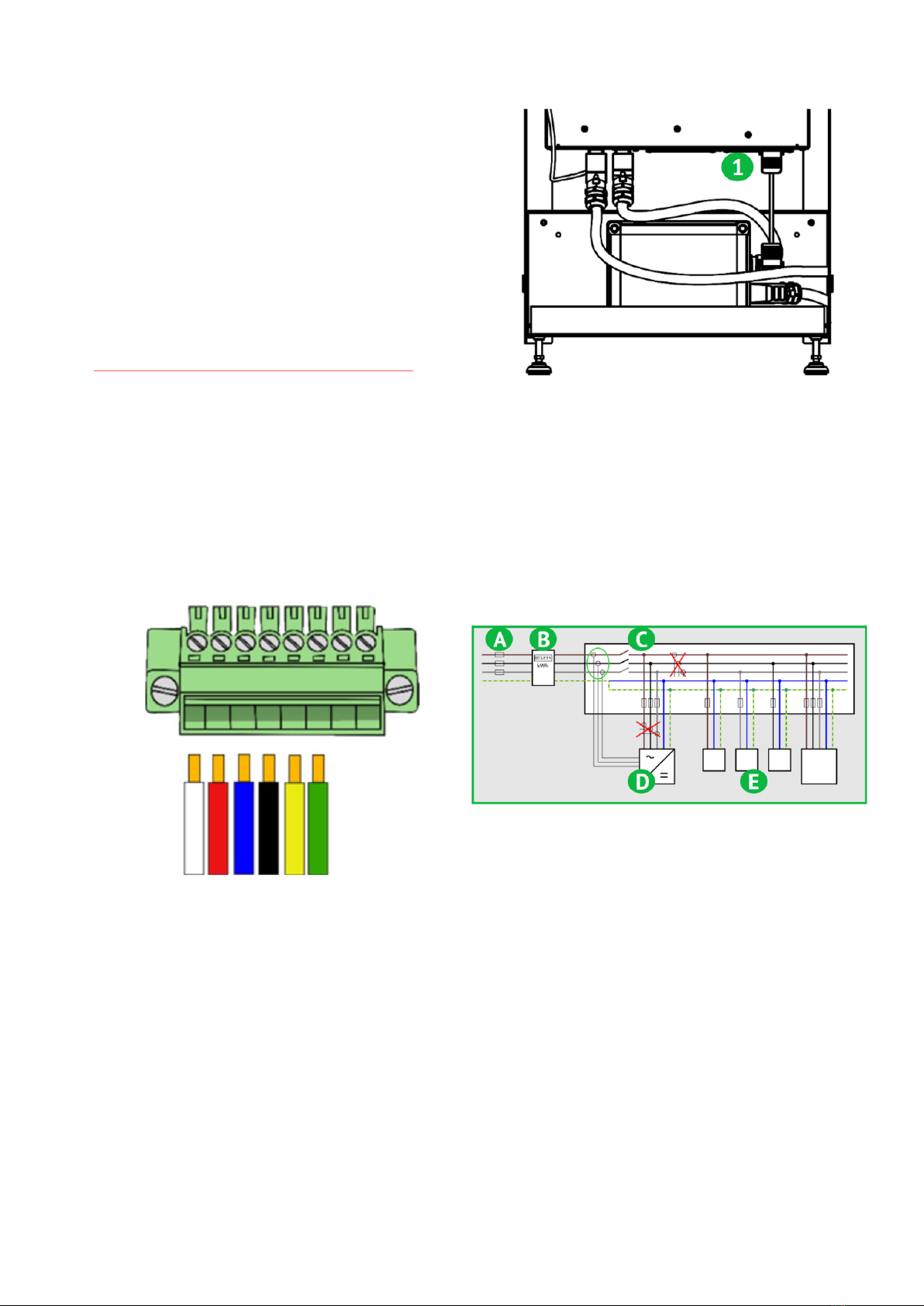

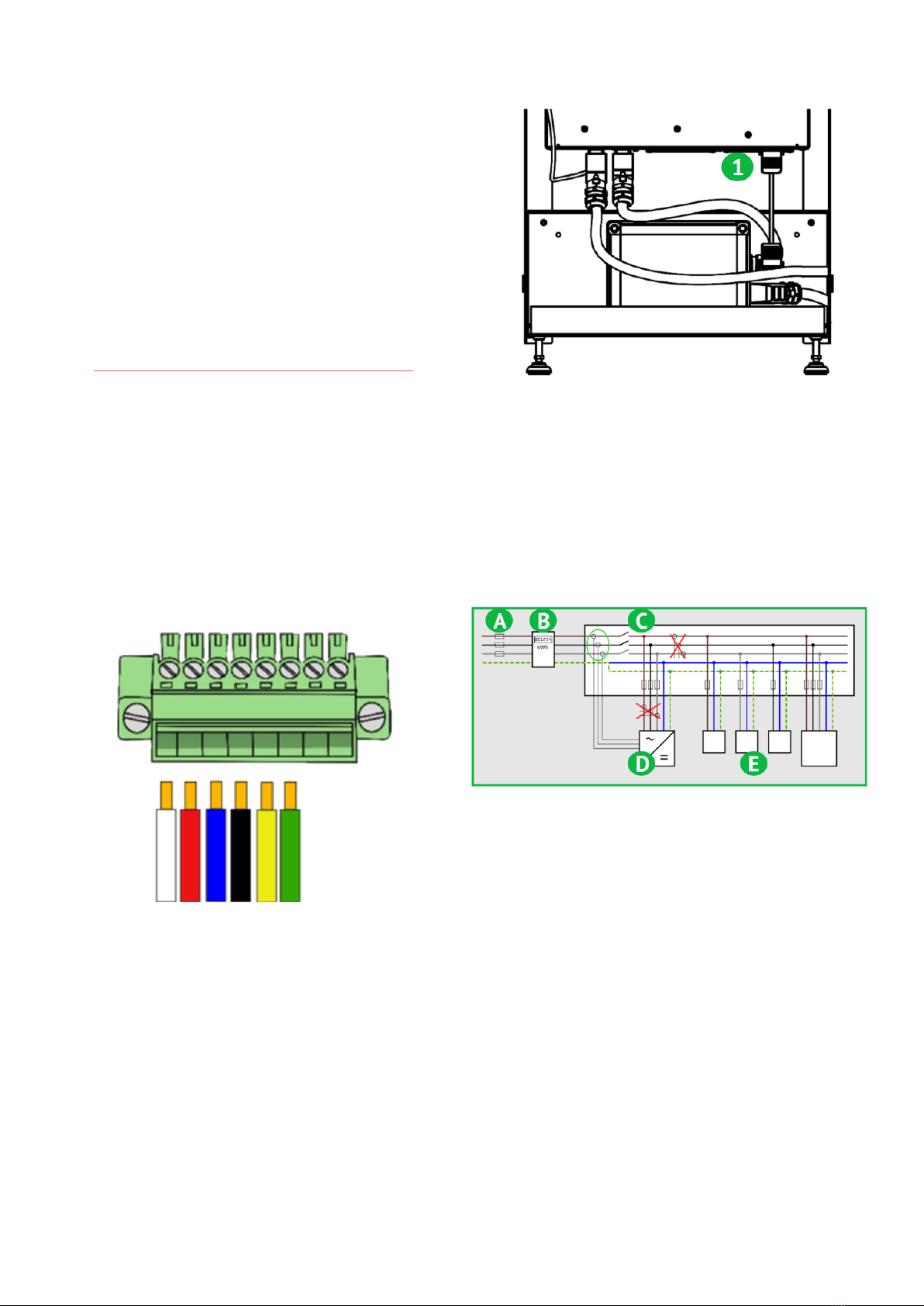

2.8 Strömtransformatorer (CT) –anslutning och
placering
NOTERA!Om du har köpt Rogowski CT 600/1200/1800A, hoppa
över det här avsnittet och se de separata instruktionerna som följer
med Rogowski-kittet.
1. Dra kablarna från strömtransformatorerna genom
kabelgenomföringen, länden på kabeln är 10 m.
NOTERA! För att förlänga kabeln måste du använda en partvinnad
kabel. Det totala slingmotståndet måste vara under 10 Ohm. Se
tabellen nedan för förhållandet mellan ledararea och max
kabellängd mellan strömtransformatorerna och EnergyHub.
Ledararea (mm²)
Max längd (m)
0.16
46
0.25
72
0.50
145
0.75
218
1.0
290
1.5
436
2. Anslut CT-kabeln till CT-kontakten enligt följande bild. Från
vänster till höger; vit, röd, blå, svart, gul och grön.
3. Säkerställ anslutning och eventuell kabelförlängning är
korrekt genom att mäta motståndet mellan paren (röd/vit,
svart/blå, grön/gul). Alla par bör visa liknande motstånd vid
korrekt installation.
4. Fäst kontakthuset. Se till att dragavlastningen i kontakthuset
fäster runt CT-kabelns isolering.
5. Anslut CT-kontakten till CT-adaptern för att sedan ansluta CT-
adaptern till EnergyHub XL-modulen.
6. Strömtransformatorerna (CT) måste placeras på byggnadens
inkommande AC-kabel. En klämma runt varje fas, L1, L2 och
L3. Ordningen och riktning på strömtransformatorerna har
ingen betydelse då denna detekteras automatiskt. Det viktiga
är att varje fas har en strömtransformator runt sig. De måste
placeras mellan (B) och (C). Se figuren nedan
A. Huvudsäkring
B. Elmätaren
C. Fördelningsskåpet (elskåp med brytare och
säkringar)
D. EnergyHub-system
E. En- och Tre-faslaster i byggnad
NOTERA! Strömtransformatorerna for INTE sitta mellan (C) och (D)
eller mellan (C) och (E).
7. Var noga när strömtransformatorerna monteras runt kabeln,
det är viktigt att klämman stängs ordentligt, det ska inte gå
att lossa dem utan att lyfta på lossningsspärren.

8

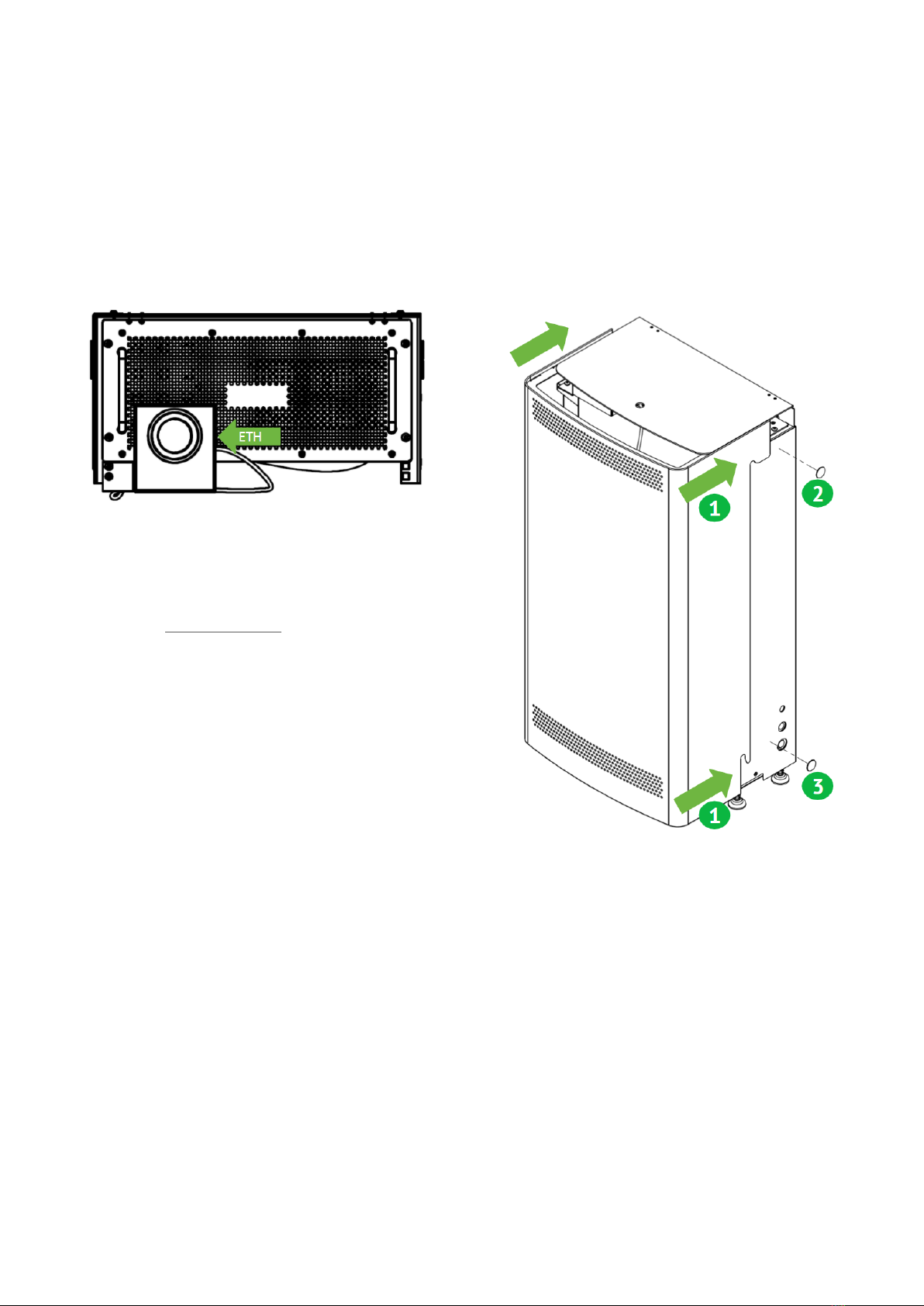

2.9 Ethernet-anslutning
För att möjliggöra rapportering av mätdata och uppdatering av
programvara i EnergyHub krävs en fungerande anslutning till
Internet, antingen via Ethernet eller via USB-modem.
Anslut en nätverkskabel till displayenhetens nätverksport.
Om du använder ett 4G USB-modem, anslut det till USB-porten
som finns bredvid nätverksporten på displayenheten (endast 4G
USB-modem tillhandahållna av Ferroamp stöds). Tillse att
täckningen för 4G-modemet är tillräcklig.
Följande krav gäller för internetanslutningen:
•IPv4-adress samt fungerande DNS-server och NTP-server
tilldelas med hjälp av DHCP.
•Utgående trafik till internet måste fungera felfritt.
Information om specifika portar och mer detaljer kan du
hitta på www.ferroamp.com i FAQ sidan.
2.10 Montera frontkåpa
NOTERA!Ferroamp rekommenderar att du fortsätter med att
driftsätta anläggningen innan du monterar på frontkåpan. Detta för
att enklare kunna felsöka samt starta om enheten vid behov under
uppstartsprocessen.
1. Trä på frontkåpan framifrån. Se till att kåpans övre och nedre
del är i höjd med väggskåpets övre och nedre del.
2. Skruva fast tumskruvarna i skåpets övre del på båda sidor av
skåpet.
3. Skruva fast tumskruvar i nedre del på båda sidor av skåpet.

9

10
ENGLISH
1Introduction
In this booklet you will find installation instructions for your
EnergyHub XL Single. Please read the instructions carefully to
prevent unnecessary errors.
1.1 Included items
Article
Amount
Wall mounted Cabinet
1
EnergyHub XL 21/28 kW
1
AC connector
1
DC nanogrid connector
1
Current transformer (CT) kit 160A
1
CT adapter
1
Capacitor box
1
M6x12 Screw
6
M6 cage nut
6
Thumb screw
4
Installation manual
1
Commissioning guide
1
Installer verification
1
Warranty booklet
1
1.2 Warnings and reservations
RECOMMENDATION! Read through the manual before installation.
RECOMMENDATION! Only use this product according to the
instructions supplied to avoid any danger.
WARNING! EnergyHub XL Single may not be opened by
unauthorized personnel. Contact the reseller if you need service.
WARNING! The electrical installations shall be conducted by
authorized personnel and in accordance with local and national
electrical standards and safety measures.
WARNING! You are not allowed to connect units to the DC nanogrid
when it is energized.
WARNING! Risk of electrical shock/arc if the product is not used
according to the instructions in the manual.
WARNING! Do not use the product if you suspect the product is
damaged. Let it be inspected by qualified personnel before use.
WARNING! Do not use the product if the housing has been
tampered with or not intact, for example during repair, do not
touch exposed parts.
NOTE! The warranty does not apply if the product has been
modified, tampered with, or not installed in accordance with this
manual.
1.3 Explanation of safety notices
1.4 Dimensions
All dimensions are in mm if nothing else is specified.
The flash symbol in an equilateral triangle warns
of dangerous voltage.
The exclamation mark in an equilateral triangle is
intended to warn the user that negligence of this
information can be life threatening!
The exclamation mark in a circle is intended to
inform the user that neglect of this information
may be associated with bodily injury and / or
damage to the product.

11
1.5 Components
1. EnergyHub XL module 21/28 kW
2. Display unit
3. Capacitor box
4. CT adapter
5. Cable glands
1.6 Connections
EnergyHub XL:
1. Current transformer (CT)
2. AUX relay, NOT used
3. D-SUB (CAN), NOT used
4. Reset button
5. Ethernet connection, NOT used
6. Cable connection for Display unit
7. DC nanogrid, 4-pole
8. AC grid, 5-pole
Display unit:
1. Ethernet connection

12
2Installation
The installation section will take you step by step through the
process of installing a EnergyHub XL Single.
NOTE! Ferroamp does not take responsibility for damages on the
product caused by incorrect or careless installation.
NOTE! We recommend that you use end terminals for all
connection points that have multi-threaded conductors.
2.1 Required tools
•Screwdrivers:
oTX - 30
oTX –20
oSlot drive 1x5 mm
•Cable peeler and cutter (1 –10 mm²)
2.2 Placement
NOTE! Ferroamp does not take responsibility for installations
where the following stated criteria are not met.
Make sure that the chosen location for installation is in line with
the following criteria:
•Indoor environment protected from rain and direct
sunlight.
•Space is well ventilated (if the EnergyHub XL Single is
placed in a sealed area then forced ventilation must be
provided to ensure adequate heat dissipation)
•Ambient temperatures must not fall below 0 ° C and not
exceed 45 ° C
•The environment must be non-condensing, relative
humidity below 95%
•There must be at least 50 mm free space underneath the
cabinet to have sufficient cooling.
•Have free space around the cabinet according to the
following figures:
•
Do not work alone. In an emergency, someone
else's presence may be necessary!
•
The electrical installation must comply with
national / local laws and regulations,
appropriate standards and applicable
requirements from recognized organizations.
•
The electrical installation must be carried out
by a qualified installer and in accordance with
the applicable electrical standard.
•
Ensure that the location of the EnergyHub XL
Single never is an obstacle to an emergency
evacuation path. In accordance with national &
local laws.

13
1. EnergyHub XL Single can be mounted up in two ways:
A. Standing: Adjust the cabinet feet to correct
height. Secure the cabinet to the wall through
the indicated wholes.
B. Wall mounted: Use the indicated holes and
mount the cabinet on the wall. Ensure that the
mounting surface can carry a weight up to 60
kg.
2.3 Mount EnergyHub XL module
1. Insert the six cage-nuts in the following positions
2. Lift in the EnergyHub XL make sure that the AC and DC
connections are to the left (the text on the front of the XL-
module should be readable from the front of the cabinet).
3. Fasten the EnergyHub XL with four of the M6x12 bolts.
4. Fasten the Display unit with the remaining two M6x12 bolts
according to the figure below.

14
2.4 Connection to facility distribution board
NOTE! To calculate correct cable dimensions you can use
Ferroamp’s online cable calculator, available at
www.ferroamp.com under the support section.
Connect the EnergyHub XL Single to the building’s electrical
distribution board according to the figure below. Section off with
B40 fuses.
(1) Main fuse, (2) Main breaker, (3) Electrical distribution board,
(4) Fuse for EnergyHub and (5) Breaker for EnergyHub
2.5 AC connector
Peel off 14 mm, attach end terminal, insert in correct position
according to image below, and tighten with 1.8 Nm.
2.6 DC Nanogrid connector
NOTE! If you will not connect a DC nanogrid for the system you are
installing, go ahead and skip this section (ex. If the system only will
be used for adaptive current equalization (ACE) and
measuring/data collection).
NOTE! The DC nanogrid cable does not require an M-conductor
unless you are installing a Powershare system (a DC nanogrid with
two or more EnergyHub systems).
Peel of 14 mm, attach end terminal, insert in correct position
according to image below, and tighten with 1.8 Nm.
2.7 Cable connections
1. Insert AC connector to EnergyHub XL.
2. Place the capacitor box in the bottom of the cabinet and insert
the attached DC nanogrid connector to the EnergyHub XL.
3. Connect the incoming DC nanogrid connector to the capacitor
box.
•
Make sure that the EnergyHub XL Single is
connected correctly to the incoming AC-grid.
•
It is recommended to install an external AC
circuit breaker for the whole system.
•
Make sure that the EnergyHub XL Single is
connected correctly to the DC nanogrid.
•
If you have a Powershare system, it is
recommended to install an external circuit
breaker that sections of your EnergyHub from
for the DC nanogrid.

15
2.8 Current transformers (CT) –connection and
placement
NOTE! If you have purchased Rogowski CT 600/1200/1800A skip
this section and see the separate instructions provided in the
Rogowski-kit.
1. Route the CT cable into the cabinet through the preferred
cable gland. The supplied CT has a cable length of 10 m.
NOTE! To extend the cable you need to use a twisted pair cable.
The total sling resistance needs to be below 10 Ohm. See table
below for the relation between conductor area and max cable
length between CT clamp and EnergyHub.
Cable area (mm²)
Max length (m)
0.16
46
0.25
72
0.50
145
0.75
218
1.0
290
1.5
436
2. Attach the CT cable to the CT connector according to picture
bellow. From left to right; white, red, blue, black, yellow and
green.
3. To ensure proper connection and eventual cable extension,
measure the resistance between the pairs. All pairs (red/white,
black/blue, green/yellow) should show similar resistance.
4. Attach the contact housing, make sure to attach the strain
relief around the CT cable isolation.
5. Connect the CT connector to the CT adapter, then connect the
CT adapter to the EnergyHub XL module.
6. The current transformers (CT) need to be placed around the
main AC feed, one clamp on each phase, L1, L2 and L3. The
order and direction have no significance since it is detected
automatically. The importance lies in that each phase has a
clamp. The clamps need to be placed between (B) and (C). See
the figure below:
A. Main fuse
B. Electricity meter
C. Distribution board (breaker/electric panel)
D. EnergyHub-system
E. Other single and three-phase loads
NOTE! Do NOT place the current transformers between (C) and (D)
or between (C) and (E).
7. When attaching the CT-clamps make sure that they close
properly.

16
2.9 Ethernet connection
To enable data reporting and software updates in EnergyHub, a
working connection to the Internet is required, either via Ethernet
or via USB modem.
Connect a network cable to the display port's network port.
If you are using a 4G USB modem, connect it to the USB port next
to the network port on the display device (only 4G USB modems
provided by Ferroamp are supported). Make sure the coverage for
the 4G modem is adequate.
The following requirements apply to the Internet connection:
•IPv4 address as well as functioning DNS server and NTP
server are assigned using DHCP.
•Outgoing traffic to the internet must work properly.
Information on specific ports and more details can be
found at www.ferroamp.com in the FAQ page.
2.10 Mounting of front cover
NOTE! Ferroamp recommends that you proceed with the
commissioning before attaching the front cover. This way you will
have easier access when troubleshooting and resetting the
EnergyHub.
1. Slide on the front cover from the front with top and bottom
aligned to the wall cabinet.
2. Attach the top mushroom screws on both sides of the cabinet.
3. Attach the bottom mushroom screws on both sides of the
cabinet.

17

Electricity.
Reinvented.
