ferroamp EnergyHub XL User manual

Installation manual
EnergyHub XL
Cabinet 24U & 42U
28-140 kW
Rev B01

1
Innehållsförteckning / Table of contents
SVENSKA........................................................................................................................................................................................................................................ 2
1Introduktion........................................................................................................................................................................................................................ 2
1.1 Ingående artiklar ........................................................................................................................................................................................... 2
1.2 Varningar och förbehåll.............................................................................................................................................................................. 2
1.3 Förklaringar av säkerhetsaviseringar..................................................................................................................................................... 2
1.4 Dimensioner.................................................................................................................................................................................................... 2
1.5 Komponenter.................................................................................................................................................................................................. 3
1.6 Anslutningar.................................................................................................................................................................................................... 3
2Installation.......................................................................................................................................................................................................................... 4
2.1 Nödvändiga verktyg ..................................................................................................................................................................................... 4
2.2 Placering........................................................................................................................................................................................................... 4
2.3 Kabeldragning................................................................................................................................................................................................ 5
2.4 Anslutning till elcentral.............................................................................................................................................................................. 5
2.5 Anslutning av AC-nät................................................................................................................................................................................... 5
2.6 Anslutning av likspänningsnät................................................................................................................................................................. 5
2.7 Strömtransformatorer (CT) –anslutning och placering.................................................................................................................. 6
2.8 Ethernet-anslutning ..................................................................................................................................................................................... 6
2.9 Placering och anslutning av EnergyHub XL-moduler...................................................................................................................... 7
ENGLISH......................................................................................................................................................................................................................................... 8
1Introduction........................................................................................................................................................................................................................ 8
1.1 Included items................................................................................................................................................................................................ 8
1.2 Warnings and recommendations............................................................................................................................................................. 8
1.3 Explanation of safety notices ................................................................................................................................................................... 8
1.4 Dimensions...................................................................................................................................................................................................... 8
1.5 Components .................................................................................................................................................................................................... 9
1.6 Connections..................................................................................................................................................................................................... 9
2Installation........................................................................................................................................................................................................................10
2.1 Required tools ..............................................................................................................................................................................................10
2.2 Placement......................................................................................................................................................................................................10
2.3 Cabling............................................................................................................................................................................................................11
2.4 Connection to facility distribution board ...........................................................................................................................................11
2.5 AC connection ..............................................................................................................................................................................................11
2.6 DC Nanogrid connection ..........................................................................................................................................................................11
2.7 Current transformers (CT) –connection and placement..............................................................................................................12
2.8 Ethernet connection...................................................................................................................................................................................12
2.9 Mounting and connecting EnergyHub XL units...............................................................................................................................13
Revision history
Date
Revision
2020.11.05
B01–Swedish and English version
PN: PD01294, Copyright Ferroamp Elektronik AB 2020. Document subject to change without prior notice.
Verify that you have the latest version of this manual on our website. www.ferroamp.com/downloads

2
SVENSKA
1Introduktion
I detta häfte finner du anvisningar för installation av din EnergyHub
XL Cabinet. Se till att läsa instruktionen noggrant för att undvika
onödiga fel.
1.1 Ingående artiklar
Följande artiklar ingår vid leverans av en EnergyHub XL Cabinet:
Artikel
Antal
XL Cabinet 24U/42U
1
EnergyHub XL 21/28 kW
1-5
CT kit 160/300A
(strömtransformatorer)
1
Installationsmanual
1
Driftstartsguide
1
Installationsprotokoll
1
Garantihäfte
1
1.2 Varningar och förbehåll
UPPMANING! Läs igenom hela installationsmanualen innan du
påbörjar arbetet.
UPPMANING! Använd endast denna produkt enligt angivna
instruktioner för att undvika eventuella faror.
VARNING! EnergyHub XL Cabinet får inte öppnas av obehörig
personal. Kontakta återförsäljare vid behov av service.
VARNING! Den elektriska installationen skall utföras av behörig
installatör och i enlighet med gällande elektrisk standard och
säkerhetsföreskrifter.
VARNING! Du får ej ansluta enheter till likspänningsnätet när det
är spänningssatt.
VARNING! Risk för elektrisk stöt och ljusbåge om produkten inte
hanteras i enlighet med manualens instruktioner.
VARNING! Använd inte produkten om du misstänker skada eller
lösa föremål inuti produkten. Låt den inspekteras av kvalificerad
personal före användning.
VARNING! Använd inte produkten om hela eller del av kapslingen
är borta, till exempel vid reparation, rör inte utsatta delar.
NOTERA!Garantin gäller ej om produkten modifierats eller inte
installeras i enlighet med denna manual.
1.3 Förklaringar av säkerhetsaviseringar

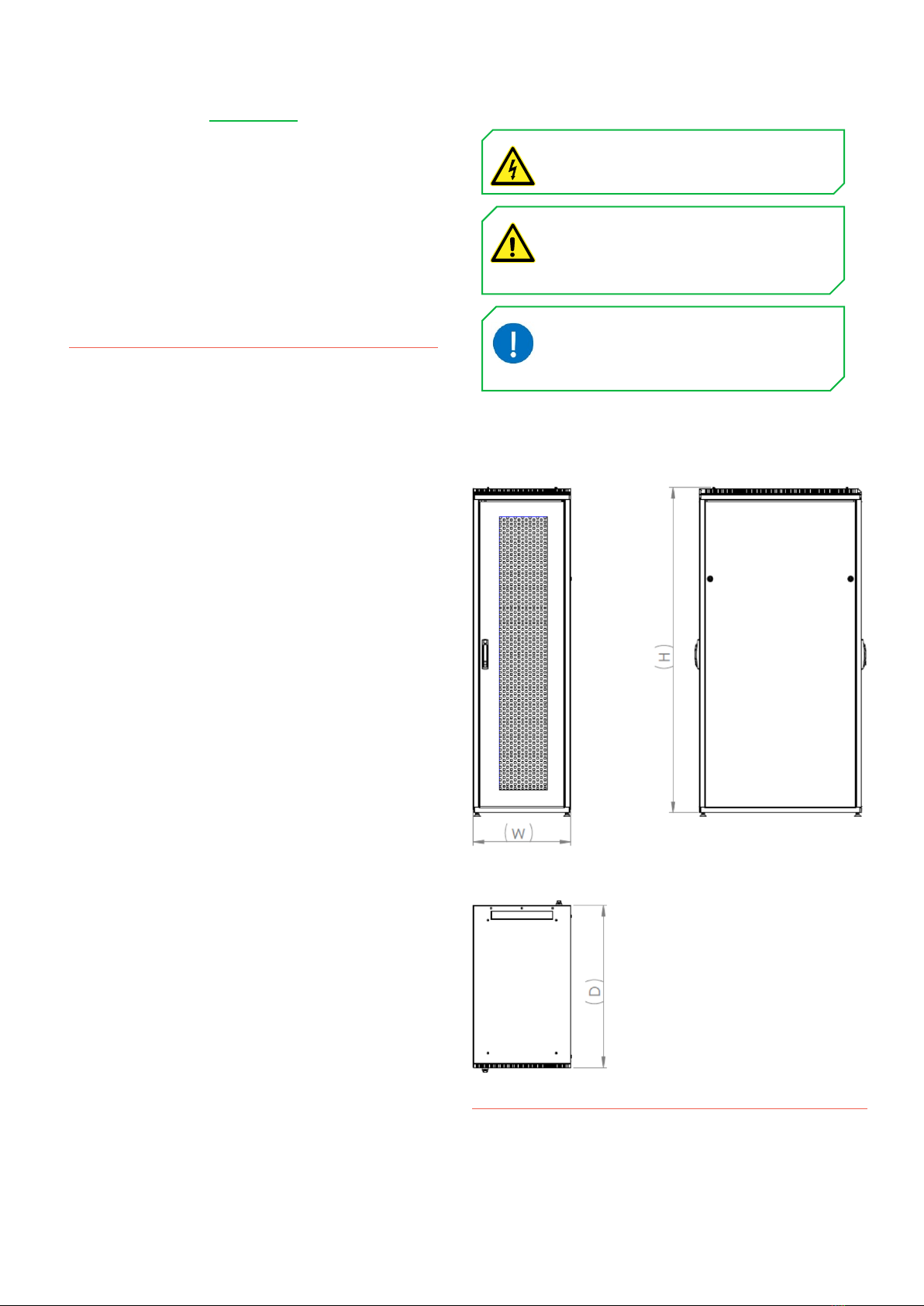

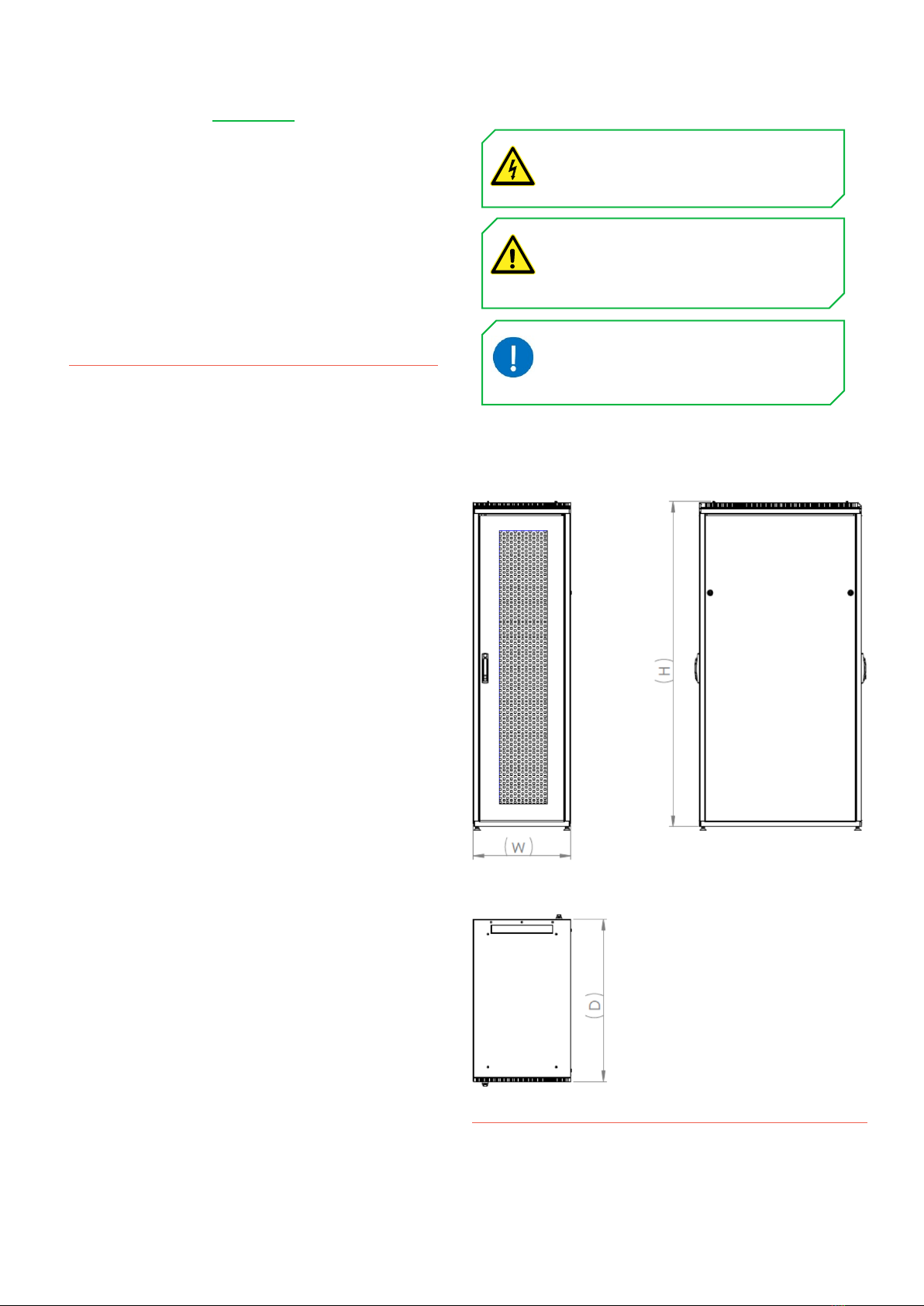

1.4 Dimensioner
Alla mått är i millimeter om inte annat anges.
24U (Halvrack 19”)
42U (Fullrack 19”)
HxWxD
1265x600x800
2100x600x800
Blixtsymbolen i en liksidig triangel varnar för farlig
elektrisk spänning.
Utropstecknet i en liksidig triangel är avsedd att
varna användaren om att vårdslöshet av denna
information kan vara livshotande!
Utropstecknet i en cirkel är avsett att informera
användaren om att försummelse av denna
information kan vara förknippad med kroppsskada
och / eller skada på produkten.

3

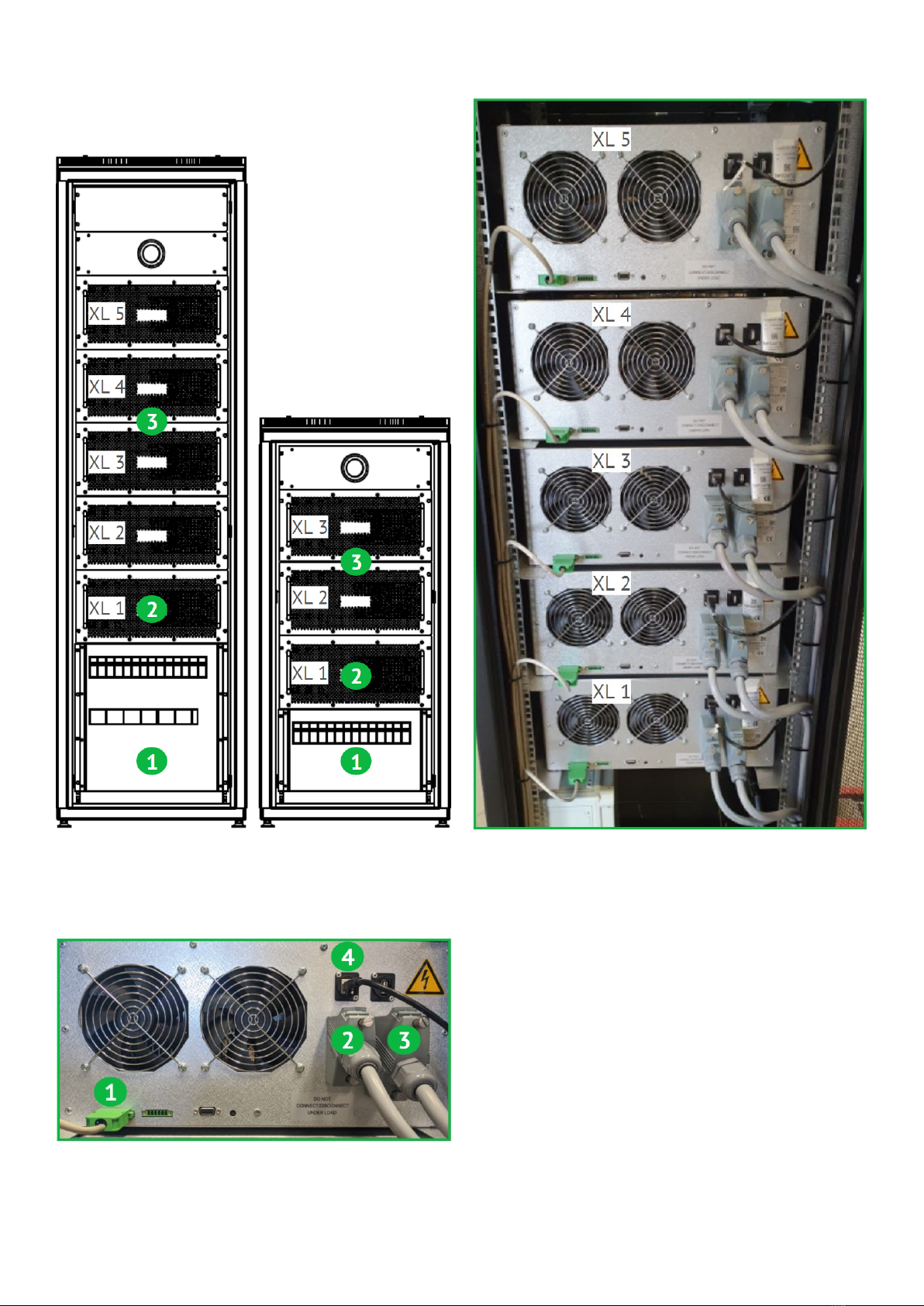

1.5 Komponenter
NOTERA!Varje skåp skickas med en EnergyHub XL-modul
monterad i botten. Denna enhet är skåpets master-enhet och är den
enheten som styr de andra modulerna. Se till att master-enheten
alltid är placerad längst ned i skåpet, var noga med att sätta tillbaks
den på samma plats om den plockas ut under installationen.
1. Distributionsblock:
a. AC-brytare
b. DC säkringshållare (likspänningsnät)
c. Inkopplingsplint för CT (strömtransformatorer)
d. Kondensatorbank
2. EnergyHub XL-moduler:
a. 1 till 5 enheter i 42U
b. 1 till 3 enheter i 24U
3. Displayenhet
4. Router
1.6 Anslutningar
Distributionsblock 42U:
1. Plintar för inkommande och utgående strömkablar:
a. AC-plintar: L1, L2, L3, N, PE (max 120mm²)
b. DC-plintar: L+, M, L-, PE (max 120mm²)
2. AC-brytare: XL1, XL2, XL3, XL4, XL5, Display
3. DC-säkringshållare: XL1, XL2, XL3, XL4, XL5
4. Inkopplingsplint för CT (strömtransformatorer)
Distributionsblock 24U:
1. Plintar för inkommande och utgående strömkablar:
a. AC-plintar: L1, L2, L3, N, PE (max 70 mm²)
b. DC-plintar: L+, M, L-, PE (max 70 mm²)
2. AC-brytare: XL1, XL2, XL3, XL4, XL5, Display
3. DC-säkringshållare: XL1, XL2, XL3, XL4, XL5
4. Inkopplingsplint för CT (strömtransformatorer)

4
Anslutningar baktill på EnergyHub XL-modul:
1. Strömtransformator (CT)
2. AUX relä, används EJ
3. D-SUB (CAN), används EJ
4. Återställningsknapp
5. Ethernet (ETH)
6. USB, används EJ
7. DC nanogrid, 4-polig
8. AC nät, 5-polig
Anslutning av router:
1. WAN-port för att ansluta Ethernet-kabel till EnergyHub
XL Cabinet.
2Installation
Installationsavsnittet kommer att ta dig genom hela processen steg
för steg för hur du ska installera en EnergyHub XL Cabinet.
NOTERA!Ferroamp tar inte ansvar för skador som åsamkas
produkten på grund av felaktig eller vårdslös installation.
NOTERA! Ferroamp rekommenderar att ändhylsor används för
samtliga anslutningar med mångtrådiga ledare.
2.1 Nödvändiga verktyg
•Skruvmejslar:
oTorx - 30
oTorx - 20
oInsex - 5 mm för 24U och 6 mm för 42U
oSpår - 1x5 mm
•Kabelskalare och kabelsax (1 - 120 mm²)
•Hammare och stämjärn (för att avlägsna utskärning för
kabelgenomföring)
2.2 Placering
NOTERA!Se till att åtminstone ha åtkomst till bakre delen av
skåpet samt en av sidorna under installationen. Samtliga
skåpdörrar och väggar är avtagbara.
NOTERA!Ferroamp ansvarar ej för installationer som inte uppfyller
nedan listade kriterier.
Se till att platsen du väljer för installation uppfyller följande
kriterier:
•Inomhusmiljö med skydd från direkt solljus och regn
•Utrymmet är väl ventilerat (om EnergyHub XL Cabinet
placeras i ett skåp eller liknande inneslutning måste
mekanisk ventilation finnas för att säkerställa tillräcklig
värmeavledning)
•Omgivningstemperaturen får inte understiga 0 °C och
inte överstiga 45 °C
•Miljön ska vara icke-kondenserande, den relativa
luftfuktigheten skall vara under 95%
•Det ska alltid finnas ett ledigt utrymme på minst 700 mm
framför skåpet, enligt bild nedan
NOTERA!Om man inte har åtkomst till den bakre dörren efter
färdig installation måste ett utrymme på minst 300 mm lämnas på
en av sidorna enligt följande figur:
NOTERA!Om du inte kan använda en gaffeltruck/palldragare under
transport i anläggningen rekommenderas det att du tar ut
EnergyHub XL-masterenheten som levereras inuti skåpet innan du
flyttar skåpet. Det är viktigt att placera masterenheten i samma
läge när den sätts in igen.
•
Arbeta inte ensam. I en nödsituation kan en
annans närvaro vara nödvändig!
•
Elinstallationen måste uppfylla nationella /
lokala lagar och förordningar, lämpliga
standarder och tillämpliga krav från erkända
organisationer.
•
Den elektriska installationen skall utföras av
behörig installatör och i enlighet med
gällande elektrisk standard och
säkerhetsföreskrifter
•
Se till att placeringen av EnergyHub XL
Cabinet aldrig utgör ett hinder för
nödutrymning, i enlighet med nationell och
lokal lagstiftning.

5
2.3 Kabeldragning
NOTERA!För att beräkna korrekt kabeldimension, använd
Ferroamps kabelkalkylator som finns tillgänglig på
www.ferroamp.se under supportfliken.
Kablarna kan dras in i skåpet genom skåpets topp eller botten. Dra
alla kablar innan du monterar och installerar EnergyHub XL-
modulerna.
1. Lyft ur EnergyHub XL-masterenheten och ta av skåpets
sidoväggar för att förenkla kabeldragningen samt få bättre
åtkomst till anslutningar vid distributionsblocket.
2. Använd plattmejsel och hammare, eller liknande verktyg, för
att slå ut de perforerade kabelgenomföringarna i toppen (1)
eller botten (2) beroende på önskad kabeldragning.
3. Dra alla kablar till angiven plats. AC-kabel, likspänningskabel,
CT-kabel och nätverkskabel. Se till att kablarna inte riskerar
att hamna i kläm av XL-modulerna.
NOTERA! När du matar in kablar från skåpets överdel ska du inte
leda inkommande AC-kabel och likspänningskabel parallellt med
de interna CT-kablarna eftersom det kan orsaka störningar
(beroende på skärmningsnivån på inkommande kablar). Se till att
ha ett avstånd på minst 100 mm mellan intern CT-kabel och övriga
kablar.

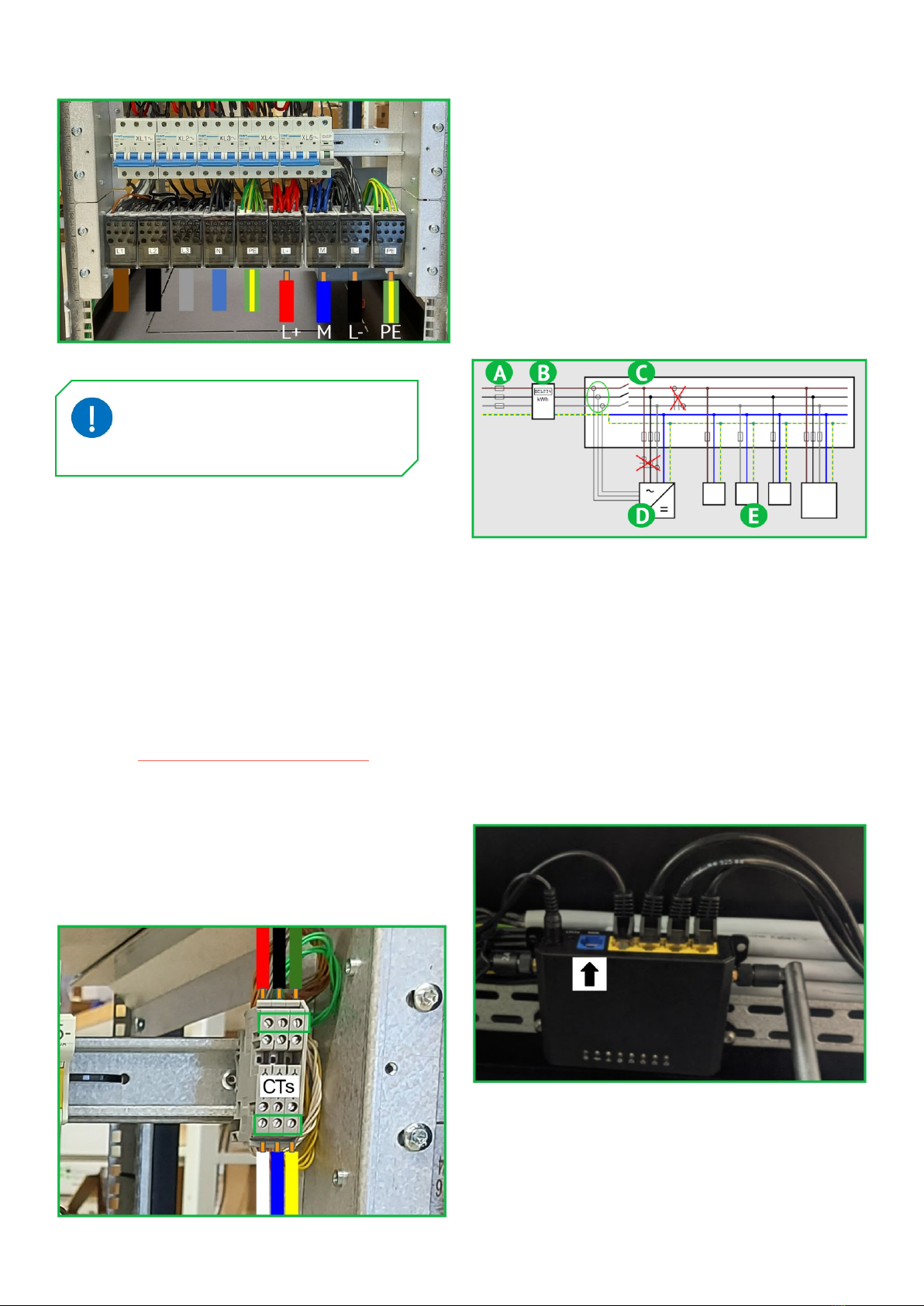

2.4 Anslutning till elcentral
Anslut EnergyHub XL Cabinet till byggnadens elcentral enligt figur
nedan. Avsäkra 24U skåpet med 125A och 42U skåpet med 250A
(40A per EnergyHub XL-modul).
(1) Huvudsäkring, (2) Huvudbrytare, (3) Elcentral, (4) Säkring för
EnergyHub och (5) Brytare för EnergyHub
2.5 Anslutning av AC-nät
1. Ta bort distributionsblockets täckplåtar genom att lossa
följande skruvar på sidan.
2. Anslut trefas-AC-kabeln till de markerade terminalerna, från
vänster till höger, L1, L2, L3, N och PE.
3. Åtdragningsmomentet för distributionsblockets AC & DC
terminaler beror på ledararea enligt följande tabell:
Ledararea (mm²)
Åtdragningsmoment (Nm)
2,5 - 16
3
25 - 35
6
50 - 70
10
95 - 120
19
2.6 Anslutning av likspänningsnät
NOTERA!Om systemet inte kommer att ha ett likspänningsnät kan
du hoppa över detta avsnitt (t ex om systemet endast ska användas
för fasbalansering och mätning/datainsamling).
NOTERA!Kabeln för likspänningsnätet behöver inte ha en M-
ledare om det inte ska vara en Powershare installation (Ett
sammankopplat likspänningsnät mellan EnergyHubar).
1. Anslut likspänningskabeln till de markerade terminalerna, från
vänster till höger: L+, M, L- och PE.
•
Se till att faserna från AC-nätet kopplas in på
rätt plintar.
•
Vi rekommenderar att sätta en extern
arbetsbrytare på inkommande AC-kabel för
att enkelt kunna stänga av hela skåpet.

6
2. Samma åtdragningsmoment gäller här som i avsnittet ovan.
2.7 Strömtransformatorer (CT) –anslutning och
placering
NOTERA!Om du har köpt Rogowski CT 600/1200/1800A, hoppa
över det här avsnittet och se de separata instruktionerna som följer
med Rogowski-kittet.
1. Dra kablarna från strömtransformatorerna genom
kabelgenomföringen, längden på kabeln är 10 m.
NOTERA! För att förlänga kabeln måste du använda en partvinnad
kabel. Det totala slingmotståndet måste vara under 10 Ohm. Se
tabellen nedan för förhållandet mellan ledararea och max
kabellängd mellan strömtransformatorerna och EnergyHub.
Ledararea (mm²)
Max längd (m)
0,16
46
0,25
72
0,50
145
0,75
218
1,0
290
1,5
436
2. Anslut CT-kabeln till kopplingsplinten enligt följande bild
(röd/svart/grön - vit/blå/gul).
3. För att säkerställa CT-adapterns anslutning och eventuell
kabelförlängning, mät motståndet mellan paren (röd/vit,
svart/blå, grön/gul). Alla par bör visa liknande motstånd vid
korrekt installation.
4. Strömtransformatorerna måste placeras på byggnadens
inkommande servisledning. En klämma runt varje fas, L1, L2
och L3. Ordningen och riktning på strömtransformatorerna har
ingen betydelse då denna detekteras automatiskt. Det viktiga
är att varje fas har en strömtransformator runt sig. De måste
placeras mellan (B) och (C). Se figuren nedan:
A. Huvudsäkring
B. Elmätaren
C. Fördelningsskåpet (elskåp med brytare och
säkringar)
D. EnergyHub-system
E. En- och Tre-faslaster i byggnad
NOTERA! Strömtransformatorerna for INTE sitta mellan (C) och (D)
eller mellan (C) och (E).
5. Se till att strömtransformatorerna stängs ordentligt när de
monteras runt kabeln.
2.8 Ethernet-anslutning
För att möjliggöra rapportering av mätdata och uppdatering av
programvara i EnergyHub krävs en fungerande internetanslutning.
Anslut en nätverkskabel till routerns WAN-port.
Om du använder ett 4G USB-modem, anslut det till USB-porten
som finns nedanför LED-indikatorerna. Tillse att täckningen för 4G-
modemet är tillräcklig (endast 4G USB-modem tillhandahållna av
ferroamp stöds).
Följande krav gäller för internetanslutningen:
•IPv4-adress samt fungerande DNS-server och NTP-server
tilldelas med hjälp av DHCP.
•Utgående trafik till internet måste fungera felfritt. För
information om specifika portar och mer detaljer,
kontakta support.
•
Se till att likspänningsnätet är inkopplat på
rätt terminaler.
•
Om det är ett Powershare-system
rekommenderas det att sätta en extern
brytare på likspänningsnätet.

7
2.9 Placering och anslutning av EnergyHub XL-
moduler
1. Montera täckplåtar för att täcka brytare och säkringar.
2. Placera masterenheten på plats längst ner i skåpet, position
XL 1.
3. Fyll upp skåpet med den mängd EnergyHub XL-enheter du har
beställt. Fäst varje XL-enhet på framsidan med fyra skruvar.
Anslut alla förmonterade kablar enligt figuren på baksidan av
skåpet. Börja från botten, XL 1. Strömtransformatorkontakt (1),
likspänningskontakt (2), AC-kontakt (3) och nätverkskontakt (4).
NOTERA!Dra åt alla kontakter med skruvmejsel. De ska inte kunna
tas bort utan verktyg.

8
ENGLISH
1Introduction
In this booklet you will find installation instructions for your
EnergyHub XL cabinet. Please read the instructions carefully to
ensure that no unnecessary errors occur.
1.1 Included items
The following articles are included upon the delivery of an
EnergyHub XL Cabinet:
Article
Amount
XL Cabinet 24U/42U
1
EnergyHub XL 21/28 kW
1-5
CT kit 160/300A (current
transformer)
1
Installation manual
1
Commissioning guide
1
Installation protocol
1
Warranty booklet
1
1.2 Warnings and recommendations
RECOMMENDATION! Read through the manual before installation.
RECOMMENDATION! Only use this product according to the
instructions supplied to avoid any danger.
WARNING! EnergyHub XL Cabinet may not be opened by
unauthorized personnel. Contact the reseller if you need service.
WARNING! The electrical installations shall be conducted by
authorized personnel and in accordance with local and national
electrical standards and safety measures.
WARNING! You are not allowed to connect units to the DC nanogrid
when it is energized.
WARNING! Risk of electrical shock/arc if the product is not used
according to the instructions in the manual.
WARNING! Do not use the product if you suspect the product is
damaged. Let it be inspected by qualified personnel before use.
WARNING! Do not use the product if the housing has been
tampered with or not intact, for example during repair, do not
touch exposed parts.
NOTE! The warranty does not apply if the product has been
modified, tampered with, or not installed in accordance with this
manual.
1.3 Explanation of safety notices
1.4 Dimensions
All dimensions are in mm if nothing else is specified.
24U (Half size 19”)
42U (Full size 19”)
HxWxD
1265x600x800
2100x600x800
The flash symbol in an equilateral triangle warns
of dangerous voltage.
The exclamation mark in an equilateral triangle is
intended to warn the user that negligence of this
information can be life threatening!
The exclamation mark in a circle is intended to
inform the user that neglect of this information
may be associated with bodily injury and / or
damage to the product.

9
1.5 Components
NOTE! Each cabinet is shipped with one EnergyHub XL module at
the bottom. This unit is the system master and is controlling all the
other EnergyHub XL modules. To ensure consistency among
installations the master unit must be placed at the bottom of the
cabinet, if removed during the installation make sure to place it
back in the correct position.
1. Distribution block:
a. AC breakers
b. DC fuse holders
c. CT connection point
d. Capacitor bank
2. EnergyHub XL modules
a. 1 to 5 units in 42U
b. 1 to 3 units in 24U
3. Display unit
4. Router
1.6 Connections
Distribution block overview 42U:
1. Terminals for incoming and outgoing power cables:
a. AC connection: L1, L2, L3, N, PE (max 120mm²)
b. DC nanogrid. L+, M, L-, PE (max 120mm²)
2. AC breakers: XL1, XL2, XL3, XL4, XL5, Display
3. DC nanogrid fuses: XL1, XL2, XL3, XL4, XL5
4. Current transformer (CT) connection
Distribution block overview 24U:
1. Terminals for incoming and outgoing power cables:
A. AC connection: L1, L2, L3, N, PE (max 70mm²)
B. DC nanogrid. L+, M, L-, PE (max 70mm²)
2. AC breakers: XL1, XL2, XL3, Display
3. DC nanogrid fuses: XL1, XL2, XL3
4. Current transformer (CT) connection

10
Connections at the rear of an EnergyHub XL module:
1. Current transformer (CT)
2. AUX relay, NOT used
3. D-SUB (CAN), NOT used
4. Reset button
5. Ethernet (ETH)
6. USB, NOT used
7. DC nanogrid, 4-pole
8. AC grid, 5-pole
Router connection:
2. WAN-port for connecting ethernet to EnergyHub XL
Cabinet.
2Installation
The installation section will take you step by step through the
process of installing an EnergyHub XL Cabinet.
NOTE! Ferroamp does not take responsibility for damages on the
product caused by incorrect or careless installation.
NOTE! We recommend that you use end terminals for all
connection points that have multi-threaded conductors.
2.1 Required tools
•Screwdrivers:
oTX - 30
oTX –20
oHex 5 mm for 24U and 6 mm for 42U
oSlot drive 1x5 mm
•Cable peeler and cutter (1 - 120 mm²)
•Hammer and chisel (for removing cable gland cut out)
2.2 Placement
NOTE! Make sure to have at least both front and rear access to the
cabinet during installation. The sidewalls and doors of the cabinet
are removable.
NOTE! Ferroamp does not take responsibility for installations
where the following stated criteria are not met.
Make sure that the chosen location for installation is in line with
the following criteria:
•Indoor environment, protected from rain and direct
sunlight
•Space is well ventilated (if the EnergyHub XL Cabinet is
placed in a sealed area then forced ventilation must be
provided to ensure adequate heat dissipation)
•Ambient temperatures must not fall below 0 ° C and not
exceed 45 ° C
•The environment must be non-condensing, with relative
humidity below 95%
•There must always be at least 700mm of free space in
front of the cabinet, see figure below
NOTE! If the back door is inaccessible after installation you must
leave a minimum free space of 300 mm on one of the sides,
according to the following figure:
NOTE! If you can’t use a forklift during transportation in the facility,
it is recommended to remove the EnergyHub XL master unit, that
is shipped inside the cabinet, before moving the cabinet. It is
important to place the master unit in the same position when
inserting it.
•
Do not work alone. In an emergency, someone
else's presence may be necessary!
•
The electrical installation must comply with
national / local laws and regulations,
appropriate standards and applicable
requirements from recognized organizations.
•
The electrical installation must be carried out
by a qualified installer and in accordance with
the applicable electrical standard.
•
Ensure that the location of the EnergyHub XL
Cabinet never is an obstacle to an emergency
evacuation path. In accordance with national
and local laws.

11
2.3 Cabling
NOTE! To calculate correct cable dimensions you can use
Ferroamp’s online cable calculator, available at
www.ferroamp.com under the support section.
The cables can be routed into the cabinet through the top or the
bottom of the cabinet. Route all cables before mounting and
installing the EnergyHub XL modules.
1. Remove the master unit and the sidewalls of the cabinet to
have easier access to connections and to simplify cable
routing.
2. Use a chisel and hammer, or similar tools, to knock out the
perforated cable glands in the top (1) or bottom (2) depending
on preferred routing.
3. Route all cables to the designated location. AC-cable, DC
nanogrid cable, and ethernet cable. Make sure that routed
cables cannot be pinched by XL modules.
NOTERA! When feeding in cables from the top of the cabinet, do
not route incoming AC-cable and DC nanogrid cable in parallel with
the internal CT cables as it might cause interference (depending on
the level of shielding on the incoming cables). Make sure to have a
distance of at least 100 mm between internal CT cabling and
incoming cables.
2.4 Connection to facility distribution board
Connect the EnergyHub XL Cabinet to the building’s electrical
distribution board according to the figure below. Section of 24U
cabinet with 125A fuses and the 42U with 250A fuses.
(1) Main fuse, (2) Main breaker, (3) Electrical distribution board,
(4) Fuse for EnergyHub and (5) Breaker for EnergyHub
2.5 AC connection
1. Remove the distribution block cover plates by loosening the
following screws on the side.
2. Connect the three-phase AC-cable to the marked terminals,
from left to right, L1, L2, L3, N, and PE.
3. Tightening torque in distribution block terminals depends on
the cable area:
Cable area (mm²)
Tightening torque (Nm)
2,5 - 16
3
25 - 35
6
50 - 70
10
95 - 120
19
2.6 DC Nanogrid connection
NOTE! If you will not connect a DC nanogrid for the system you are
installing, go ahead and skip this section (ex. If the system only will
be used for adaptive current equalization (ACE) and
measuring/data collection).
NOTE! The DC nanogrid cable does not require an M-conductor
unless you are installing a Powershare system (a DC nanogrid with
two or more EnergyHub systems).
1. Connect the DC nanogrid cable to the marked terminals, from
left to right: L+, M, L- and PE.
•
Make sure that the XL Cabinet is connected
correctly to the incoming AC-grid.
•
It is recommended to install an external AC
circuit breaker for the whole cabinet.

12
2. Apply same tightening torque as in the previous section.
2.7 Current transformers (CT) –connection and
placement
NOTE! If you have purchased Rogowski CT 600/1200/1800A skip
this section and see the separate instructions provided in the
Rogowski-kit.
1. Route the CT cable into the cabinet through the preferred
cable gland. The supplied CT has a cable length of 10 m.
NOTE! To extend the cable you need to use a twisted pair cable.
The total sling resistance needs to be below 10 Ohm. See table
below for the relation between conductor area and max cable
length between CT clamp and EnergyHub.
Cable area (mm²)
Max length (m)
0,16
46
0,25
72
0,50
145
0,75
218
1,0
290
1,5
436
2. Attach the CT cable to the terminal block as seen in the
following figure (red/black/green - white/blue/yellow).
3. To ensure proper connection of the CT adapter and eventual
cable extension, measure the resistance between the pairs. All
pairs (red/white, black/blue, green/yellow) should show
similar resistance.
4. The CT clamps need to be placed around the main AC feed,
one clamp on each phase, L1, L2 and L3. The order and
direction have no significance. The importance lies in that
each phase has a clamp. The clamps need to be placed
between (B) and (C). See the figure below:
A. Main fuse
B. Electricity meter
C. Distribution board (breaker/electric panel)
D. EnergyHub-system
E. Other single and three-phase loads
NOTE! Do NOT place the current transformers between (C) and (D)
or between (C) and (E).
5. When attaching the CT-clamps make sure that they close
properly.
2.8 Ethernet connection
To enable the EnergyHub to report measurement data and receive
software updates a working internet connection is required.
Connect a network cable to the router's WAN port.
If you are using a 4G USB modem, connect it to the USB port
located below the LED indicators. Make sure the coverage for the
4G modem is adequate (only 4G USB modems provided by ferroamp
are supported).
The following requirements apply to the Internet connection:
•IPv4 address as well as functioning DNS server and NTP
server are assigned using DHCP.
•Outgoing traffic to the internet must work properly. For
information on specific ports and more details, contact
support.
•
Make sure that the XL Cabinet is connected
correctly to the DC nanogrid.
•
If you have a Powershare system, it is
recommended to install an external circuit
breaker on the DC nanogrid.

13
2.9 Mounting and connecting EnergyHub XL
units
1. Mount front covers to cover breakers and fuses.
2. Place the master unit in place at the bottom of the cabinet,
position XL 1.
3. Fill up the cabinet with the amount of EnergyHub XL units you
have ordered. Secure each XL unit in the front with 4 screws.
In the rear side of the cabinet, connect all pre-mounted cables
according to figure. Start from the bottom, XL 1. CT-connector (1),
DC-connector (2), AC-connector (3) and ethernet connector (4).
NOTE! Tighten all CT, AC, and DC-connectors with a screwdriver.
They should not be removable without a tool.

Electricity.
Reinvented.
