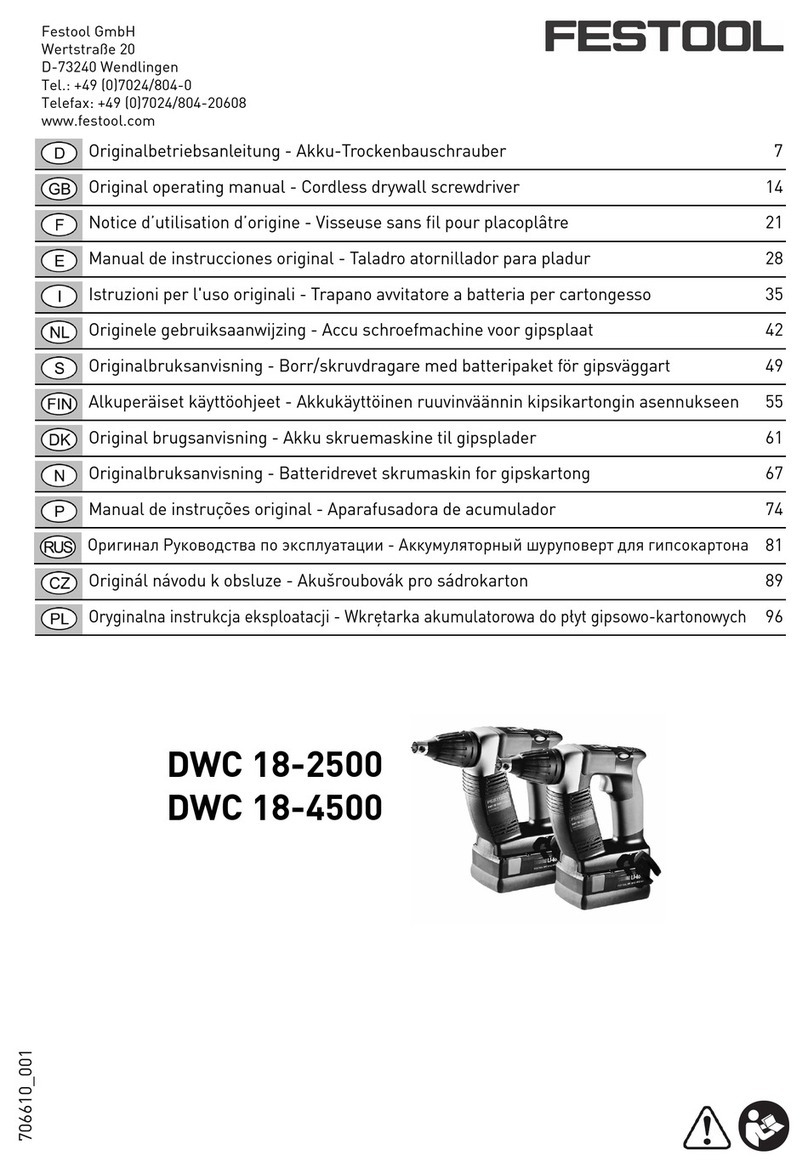

Festool DWC 18-2500 Installation instructions

ko 사용 설명서 원본 - 충전 드라이월 스크류 드라이버 6
en Original operating manual - Cordless drywall screwdriver 14
DWC 18-2500
DWC 18-4500
Festool GmbH
Wertstraße 20
D-73240 Wendlingen
+49 (0)7024/804-0
+49 (0)7024/804-20608
www.festool.com 719085_A / 2018-10-08

klick
1
2
1-7
2A 2B
1
1-2
1-1
1-3
1-4
1-5
1-6
1-8
1-9
BP/C 18

3-3
3-2
3-1
3-4
3-5
3 a
4
5
3 b
5-1
5-2

6
7
8
9 10
6-1
7-1
8-2
8-1
8-3
9-1
9-3
9-2
6-2

11 a 11-1
12-1
12-2
12-3
11-2
11 b
11 c
12 a
12 b
12 c

목차
1 기호..............................................................6
2 안전 수칙..................................................... 6
3 기본 용도..................................................... 9
4 기술 제원..................................................... 9
5 공구 구성 요소.............................................9
6 최초 작동..................................................... 9
7 설정............................................................10
8 공구 연결부, 매거진 장치.......................... 10
9 공구를 이용한 작업....................................10
10 작업 지침................................................... 11
11 유지보수 및 관리....................................... 12
12 환경............................................................12
1 기호
일반적인 위험에 대한 경고
감전에 대한 경고
사용 설명서, 안전 수칙을 읽으십시오!
귀마개를 착용하십시오!
보호 장갑을 착용하십시오!
방진 마스크를 착용하십시오!
보안경을 착용하십시오!
가정용 쓰레기로 폐기하지 마십시오.
유용한 정보, 지침
행동 지침
배터리팩 삽입
배터리팩을 풉니다.
2 안전 수칙
2.1 전동 공구 관련 일반 안전 수칙
경고! 전동 공구에 해당되는 모든 안전 수
칙, 지침, 그림 및 기술 자료를 숙지하십시
오. 다음 지침을 준수하지 않으면 전기 쇼크, 화
재 및/또는 심각한 상해가 야기될 수 있습니다.
모든 안전 수칙 및 지침은 언제든지 참조할 수 있
도록 잘 보관하십시오.
본 안전 수칙에서 사용되는 '전동 공구'는 (전선
을 통해) 전기 동력을 얻는 공구와 (전선 없이) 배
터리에서 전기 동력을 얻는 공구를 말합니다.
1 작업장 안전
a. 작업장을 잘 정돈하고, 밝은 조명을 사용하
십시오. 정리정돈 상태가 불량하거나 조명이
어두운 작업장에서는 사고가 발생할 수 있습
니다.
b. 가연성 액체, 기체 또는 분진이 있어 폭발 위
험이 있는 작업장에서는 전동 공구를 사용하
지 마십시오.전동 공구에서 발생하는 불꽃으
로 인해 분진 또는 가연성 기체가 발화할 수
있습니다.
c. 전동공구를 사용할 때, 어린이들이나 다른
사람들이 작업장에 접근하지 못하게 하십시
오.주위가 산만하면 전동 공구를 제대로 통
제하지 못할 수 있습니다.
d. 전동 공구가 무감독 상태로 작동되지 않게
하십시오.공구 비트가 완전히 작동을 멈출
때까지는 절대로 손에서 내려놓지 마십시오.
2 전기 안전
a. 전동 공구의 커넥터 플러그를 소켓에 올바르
게 끼워야 합니다. 플러그를 어떤 식으로든
변형 해서는 안 됩니다. 접지된 전동 공구에
서 어댑터 플러그를 사용해서는 안 됩니다.
변형되지 않은플러그와 호환되는 소켓을 사
용하면 감전 위험이 줄어듭니다.
b. 파이프, 히터, 전기/가스렌지, 냉장고 등의
접지 표면과 직접 접촉하면 안 됩니다.신체
가 접지되면, 감전 위험이 높아집니다.
c. 전동 공구를 비나 습기에 노출시키지 마십시
오.전동 공구에 물이 들어가면 감전 위험이
높아집니다.
d. 연결 케이블로 전동 공구를 운반하거나 매달
아서는 안 되며, 연결선을 당기면서 소켓에
서 플러그를 빼면 안 됩니다. 연결 케이블이
고열 물체, 오일, 날카로운 물체, 공구의 작동
부와 접촉하지 않도록 주의하십시오. 케이블
이 손상되거나 엉키면 감전 위험이 높아집니
다.
e. 실외에서 전동 공구를 사용하는 경우에는 실
외용 연장 케이블을 사용하십시오.실외용 연
장 케이블을 사용하면 감전 위험이 줄어듭니
다.
한국어
6

f. 습한 장소에서 전동 공구를 사용해야 하는
경우에는 누전 차단기를 사용하십시오.누전
차단기를 사용하면 감전 위험이 줄어듭니다.
3 작업자 안전
a. 전동 공구를 사용할 때는 주의하면서 작업에
집중하십시오. 피곤한 상태이거나 약물, 주
류 또는 의약품을 복용한 상태에서는 전동
공구를 사용하지 마십시오. 전동 공구를 사
용할 때는 한순간의 부주의가 심각한 상해를
초래할 수 있습니다.
b. 항상 개인 보호 장비와 보안경을 착용하십시
오.전동 공구의 유형과 작업 방식에 따라 부
상 방지를 위해 방진 마스크, 미끄럼 방지 안
전화, 안전모, 귀마개 등의 개인 보호 장비를
착용해야 부상 위험이 줄어듭니다.
c. 공구가 갑자기 작동하지 않도록 주의하십시
오. 전동 공구를 전원 공급 장치 또는 배터리
에 연결하거나, 집어 들거나 운반하려는 경
우에는 먼저 공구의 전원이 꺼져 있는지 확
인하십시오. 전동 공구를 운반할 때 손가락
이 스위치에 닿아 있거나 전동 공구가 켜진
상태에서 전원 공급 장치에 연결하면 사고가
발생할 수 있습니다.
d. 전동 공구를 켜려면 먼저 조정 도구 또는 렌
치를 분리하십시오.전동 공구의 회전부에 다
른 도구나 렌치가 있으면 부상이 발생할 수
있습니다.
e. 불안정한 자세로 작업하지 않도록 주의하십
시오. 항상 안정적으로 선 자세에서 평형을
유지하십시오. 자세가 안정적이면 예상치 못
한 상황에서도 전동 공구를 효과적으로 통제
할 수 있습니다.
f. 작업에 적합한 보호복을 착용하십시오. 너무
헐렁한 복장이나 장신구를 착용해서는 안 됩
니다. 작동부에 머리카락 또는 옷이 닿지 않
도록 주의하십시오. 헐렁한 옷, 장신구 또는
긴 머리카락은 회전 부분에 말려 들어갈 수
있습니다.
g. 집진기 및 분진 수거 장치를 설치할 수 있는
경우, 올바르게 연결한 후 사용해야 합니다.
집진기를 사용하면 분진에 의한 사고 발생을
줄일 수 있습니다.
h. 안전 수칙을 무시해서는 안 됩니다. 전동 공
구를 여러 번 사용해서 잘 알고 있는 경우에
도 반드시 안전 사용 규칙을 따르시기 바랍
니다.한순간의 부주의가 심각한 상해를 초래
할 수 있습니다.
4 전동 공구의 사용 및 작동 방법
a. 전동 공구를 과부하 상태로 사용하지 마십시
오. 원래의 작업 용도로만 전동 공구를 사용
하십시오.호환이 가능한 전동 공구를 사용하
면 작업 효율이 향상되며 지정된 전원 범위
에서 더욱 안전하게 작업할 수 있습니다.
b. 스위치가 제대로 작동하지 않는 전동 공구는
사용하지 마십시오.정상적으로 켜거나 끌 수
없는 전동 공구는 위험하므로 수리해야 합니
다.
c. 전동 공구의 설정을 변경하거나, 액세서리를
교체하거나, 공구를 사용하지 않고 옆에 내
려 놓으려면 먼저 소켓에서 플러그를 뽑으십
시오. 배터리가 탈착식이면 배터리를 분리하
십시오.이와 같이 조치하면 전동 공구가 갑
자기 작동하는 사고를 예방할 수 있습니다.
d. 사용하지 않는 전동 공구는 어린이의 손이
닿지 않는 곳에 보관하십시오. 공구 사용에
익숙하지 않거나 본 설명서를 숙지하지 않은
사람이 공구를 사용하는 일이 없도록 하십시
오.사용 경험이 없는 작업자가 전동 공구를
사용하면 사고가 발생할 수 있습니다.
e. 전동 공구와 액세서리를 주의해서 관리하십
시오. 작동부가 제대로 작동하고 걸리지 않
는지 확인하십시오. 손상되거나 심하게 파손
된 부분이 전동 공구의 작동을 방해하고 있
지 않은지도 확인해야 합니다. 파손된 부분
이 있으면 전동 공구를 사용하기 전에 수리
하십시오.관리가 미흡한 전동 공구에서 많은
사고가 발생하고 있습니다.
f. 커팅 공구의 날은 날카롭고 청결한 상태로
유지하십시오.커팅날을 날카롭게 유지하고
잘 관리하면 걸림 현상이 줄어들고 공구를
더욱 쉽게 조작할 수 있습니다.
g. 본 수칙에 따라 전동 공구, 액세서리, 공구 비
트 등을 사용하십시오. 작업 조건이 처리할
작업에 적합한지 확인하십시오.전동 공구를
정해진 용도가 아닌 다른 용도로 사용하면
위험한 상황이 발생할 수 있습니다.
h. 손잡이와 손잡이면은 건조한 상태로 청결하
게 유지하고, 오일 및 그리스가 남아 있지 않
게 하십시오.손잡이와 그립면이 미끄러우면
미끄러우면 예상치 못한 상황에서 전동 공구
를 안전하게 조작하지 못할 수 있습니다.
5 충전 공구의 사용 및 작동 방법
a. 배터리를 충전할 때는 제조사에서 추천한 충
전기만 사용하십시오. 배터리에 적합하지 않
은 충전기를 사용하면 발화의 위험이 있습니
다.
b. 전동 공구에 적합한 배터리만 사용하십시오.
전동 공구에 적합하지 않은 배터리를 사용하
면 상해 및 발화의 위험이 높아집니다.
c. 사용하지 않는 배터리는 서류 클립, 동전, 열
쇠, 못, 스크류 등의 작은 금속 물체와 접촉하
지 않도록 보관하십시오.배터리 접점 사이에
서 단락이 발생하면 연소 또는 화재가 일어
날 수 있습니다.
d. 배터리를 올바르게 사용하지 않으면 배터리
액이 새어나올 수 있습니다. 흘러나온 액체
와의 접촉을 피하십시오. 의도치 않게 배터
리액과 접촉한 경우 물로 씻어내십시오. 배
한국어
7

터리액이 눈에 들어간 경우, 의사의 진료를
받으십시오.배터리액이 신체에 묻으면 피부
장애나 화상이 발생할 수 있습니다.
e. 손상되거나 변형된 배터리는 사용하지 마십
시오. 손상되거나 변형된 배터리는 예기치
못한 상황을 야기하여 화재, 폭발 및 상해 사
고를 발생시킬 수 있습니다.
f. 배터리를 화기 또는 고열에 노출시키지 마십
시오.배터리가 130 °C를 넘는 화기 또는 온
도에 노출되면 폭발할 수 있습니다.
g. 충전과 관련된 모든 수칙을 따르고, 사용 설
명서에 명시된 온도 범위를 초과하는 환경에
서는 배터리 또는 충전 공구를 절대 충전하
지 마십시오.잘못된 방식으로 충전하거나 허
용된 범위 이외의 온도에서 충전하면 배터리
가 파손되고 발화될 수 있습니다.
6 서비스
a. 공인된 전문가에게 전동 공구의 수리를 의뢰
하고 정식 부품을 사용하십시오.이와 같이
관리해야 전동 공구를 안전하게 사용할 수
있습니다.
b. 파손된 배터리를 직접 수리하지 마십시오.배
터리의 수리는 작업은 제조사 또는 권한을
위임받은 고객 서비스센터에서만 진행해야
합니다.
c. 수리 및 유지보수 작업 시에는 정품만 사용
하십시오.호환이 되지 않는 액세서리 또는
부품을 사용하면 감전 등의 상해 사고가 발
생할 수 있습니다.
충전기 및 배터리팩 사용 설명서에 유의하십시
오.
2.2 공구 별 안전 수칙
–스크류가 숨은 전선과 접촉할 가능성이 있는
작업을 수행할 때는 공구의 절연된 손잡이
면을 잡아야 합니다.스크류가 전압이 흐르는
전선과 접촉할 경우 금속 기기 부품에도 전
압이 흘러 전기 쇼크가 발생할 수 있습니다.
–탐지기를 이용해 작업 장소에 숨겨진 전선이
있는지 확인하거나 또는 현지 전기 공급업체
에 문의하십시오. 공구 비트가 전압이 흐르
는 전선과 접촉하면 화재 및 전기 쇼크가 발
생할 수 있습니다. 가스관이 손상되면 폭발
이 일어날 수 있습니다. 수도관에 유입되면
물적 피해가 발생할 수 있습니다.
–
적합한 개인 보호 장비를 착용하십시오. 분
진이 발생되는 작업을 할 때에는 귀마개, 보
안경, 분진 마스크를 착용하고, 거친 소재 가
공 및 공구 교체 시에는 보호장갑을 착용하
십시오.
주의! 전동 공구가 걸려 갑작스런 반동을
유발할 수 있습니다. 즉시 전원을 끄십시
오!
–전동 공구를 손으로 꽉 잡으십시오. 스크류
드라이빙 작업 시 회전속도를 정확하게 설정
하십시오. 반동 토크에 대한 경계를 늦추지
마십시오. 전동 공구가 회전하면서 반동 토
크가 유발되어 부상을 일으킬 수 있습니다.
–전동 공구는 비가 오거나 습한 환경에서 사
용해서는 안됩니다. 전동 공구의 습기는 단
락 및 화재 발생으로 이어질 수 있습니다.
– 전원 스위치를 계속 잠금 상태로 두지 마십
시오!
– 매거진 장치와 드라이월 스크류 드라이버를
연결하면 드라이월 스크류 드라이버의 안전
규정 및 안전 수칙이 적용되는 공구가 생깁
니다.
–충전 전동 공구 작동 시 파워 어댑터나 외부
배터리팩을 사용하지 마십시오. 배터리팩 충
전 시 외부 충전기를 사용하지 마십시오. 제
조사가 지정하지 않은 액세서리를 사용하는
경우 전기 쇼크 및/또는 심각한 사고가 발생
할 수 있습니다.
2.3 배출값
EN 60745에 따라 산출된 대표적인 값:
음압 레벨 LPA = 78 dB(A)
소음 레벨 LWA = 89 dB(A)
오차 K = 3 dB
주의
소리가 울리는 작업 시
청각 손상
► 청력 보호장치를 사용합니다.
진동 배출 값 ah (3방향의 벡터합) 및 불확도 K 산
출 기준EN 60745:
DWC 18-2500 ah = 2,8 m/s2
K = 1,5 m/s2
DWC 18-4500 ah=3,5 m/s2
K=1,5 m/s2
제시된 배출값은(진동, 소음)
– 전동 공구를 비교하는 용도로 사용됩니다.
– 작업 중의 진동 및 소음 부하와 관련된 예비
값을 산출하는 용도로도 사용됩니다.
– 전동 공구의 기본 용도를 나타냅니다.
다른 용도로 사용하거나, 다른 공구 비트를 이용
하거나 충분하게 유지보수되지 않은 경우 레벨이
더 높아질 수도 있습니다. 전동 공구의 유휴 시간
및 정지 시간에 유의하십시오.
한국어
8

3 기본 용도
드라이월 스크류 드라이버는 다음과 같은 스크류
작업에 적합합니다.
DWC 18-2500
– 밀링 립 포함 건식 벽체 스크류가 체결된 금
속 구조물 및 목재 구조물의 섬유 보강 플라
스터 보드
– 최대 D 5 mm 이하의 목조 스크류 및 보드 스
크류가 체결된 목재 구조물의 칩보드/OSB
DWC 18-4500
– 미세 나사산 타입 건식 벽체 스크류가 체결
된 금속 모재(≤ 0.88 mm)의 석고 플라스터
보드
– 비트 끝부분 포함 건식 벽체 스크류가 체결
된 금속 모재(≤ 2.25 mm)의 석고 플라스터
보드
– 보통 나사산 타입의 건식 벽체 스크류가 체
결된 목재 구조물의 석고 플라스터 보드
Festool BP 시리즈 동급 전압 배터리팩에 사용할
수 있는 전동 공구.
잘못된 사용으로 인한 책임은 사용자에게
있습니다.
4 기술 제원
충전 드라이월 스크류 드라이버 DWC 18-2500 DWC 18-4500
엔진 전압 18V 18V
공회전 속도* 0 - 2500 min-1 0 - 4500 min-1
토크(소프트/하드) 7/18 Nm 5/14 Nm
공구 연결부 1/4 ’’ DIN 3126 / ISO 1173 1/4 ’’ DIN 3126 / ISO 1173
최대 작업 가능한 스크류 길이 55 mm 55 mm
중량(배터리팩 미포함) 1.2 kg
중량(깊이 스톱 포함, 배터리팩 미포함) 1.3 kg
중량(매거진 장치 포함, 배터리팩 미포함) 1.6 kg
* 배터리팩이 완전히 충전된 상태에서의 회전속
도 정보.

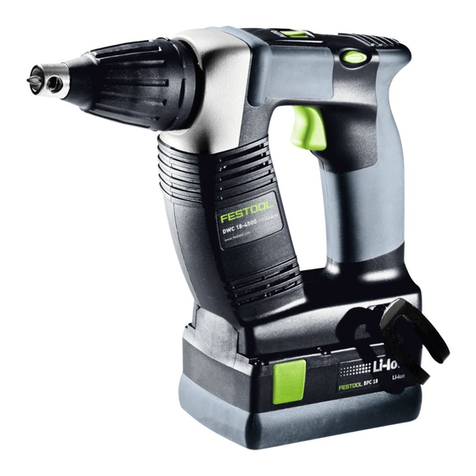

5 공구 구성 요소
[1-1] 비트 보관함
[1-2] ON/OFF 스위치
[1-3] 정회전/역회전용 스위치
[1-4] 변환 스위치 MAN/AUTO
[1-5] 깊이 스톱
[1-6] 비트
[1-7] 절연된 손잡이면(회색 음영 부분)
[1-8] 용량 표시계
[1-9] 배터리팩 용량 표시계 버튼
그림 또는 설명에 나온 액세서리의 일부는 공급
범위에 포함되지 않습니다.
사용 설명서의 전반부에 이와 관련된 그림이 나
와 있습니다.
6 최초 작동
6.1 배터리팩 교체
배터리팩 삽입 [2 A]
배터리팩 분리 [2 B]
배터리팩은 출고 후 바로 사용 가능하며, 언제든
지 충전 가능합니다.
6.2 용량 표시계
용량 표시계 [1-8]의 버튼 [1-9]을 누르면 배터리
팩의 충전 상태가 약 2초간 나타납니다.
70‑100%
40‑70%
15‑40%
15% 미만 *
* 권장사항: 계속 사용하기 전에 배터리팩을 충
전하십시오.
배터리팩과 충전기에 관한 상세 정보
는 배터리팩과 충전기 사용 설명서를
참조하십시오.
한국어
9

7 설정
주의
부상 위험
► 전동 공구가 꺼진 상태에서만 설정!
7.1 회전 방향 변경 [1-3]
• 스위치 좌회전 = 정회전
• 스위치 우회전 = 역회전
8 공구 연결부, 매거진 장치
경고
부상 위험, 감전
► 작업을 할 때마다 공구 장비에서 배터리팩을
분리하십시오!
8.1 비트 홀더
비트 홀더를 통해 비트를 신속하게 교체할 수 있
습니다.
주의
뜨겁고 날카로운 공구로 인한 부상 위험
► 낡거나 손상된 공구 비트는 사용하지 않습니
다.
► 보호 장갑을 착용합니다.
비트 홀더 장착
► 스위치 [1-4]를 MAN 위치에 두십시오.
► 비트 홀더 [3-2]가 맞물려 고정될 때까지 공
구 연결부 [3-4]에 끼우십시오.
► 비트 [3-3]를 홀더에 끼우십시오.
► 그리고 나서 9.2 장에 설명된 바와 같이 깊이
스톱을 기어 하우징에 부착하십시오.
비트 홀더 분리
►9.2 장에 설명된 바와 같이 깊이 스톱을 분리
하십시오.
► 비트 홀더를 세게 돌려 공구 연결부에서 분리
하십시오.
8.2 비트 교체
비트 [1-6]를 교체하기 위해 깊이 스톱 [1-5]을
이용할 수 있습니다.
► 이를 위해 그림 [3b]에 제시된 바와 같이 비트
에 깊이 스톱을 설치하십시오.
► 깊이 스톱을 비트와 함께 끼울여 동시에 당기
면 비트를 빼낼 수 있습니다.
► 그리고 나서 새 비트를 비트 홀더에 끼우십시
오.
9 공구를 이용한 작업
9.1 전원 켜기/끄기 [1-2]
스위치 [1-2]를 누르기만 해서는 공구
가 시작되지 않습니다 – 공구 결함 없
음!
원하는 깊이까지 스크류를 체결하면
공구가 자동으로 차단됩니다!
다양한 방법으로 공구의 전원을 켤 수 있습니다.
a)
► 우회전/좌회전 스위치 [1-3]를 이용해 공구
의 정회전을 설정하십시오.
► 변환 스위치 [1-4]를 MAN 위치에 두십시오.
► 공구의 전원을 켜려면, 스위치 [1-2]를 누르
면서 동시에 비트를 이용해 스크류쪽으로 미
십시오.
스위치 [1-2]쪽으로 눌러 회전속도를 무단으로
변경할 수 있습니다.
b)
► 우회전/좌회전 스위치 [1-3]를 이용해 공구
의 정회전을 설정하십시오.
► 변환 스위치 [1-4]를 AUTO 위치에 두십시오.
► 공구의 전원을 켜려면, 비트를 이용해 스크류
쪽으로 미십시오.
스위치 [1-2]를 누를 필요가 없습니다! 최고 회전
속도가 자동으로 설정되어 있습니다.
c)
► 우회전/좌회전 스위치 [1-3]를 이용해 공구
의 역회전을 설정하십시오.
► 스위치 [1-2]를 이용해 공구의 전원을 켜십시
오.
변환 스위치 MAN/AUTO [1-4]는 임의의 위치
에 있습니다.
스위치 [1-2]쪽으로 눌러 회전속도를 무단으로
변경할 수 있습니다.
드라이월 스크류 드라이버는 비트에
추가로 압력을 가하지 않은 상태에서
스위치 [1-2]를 누를 경우에만 역회적
으로 작동됩니다.
스크류 체결을 풀기 위해 깊이 스톱을
분리할 필요가 없습니다.
9.2 깊이 스톱
그림 [5]에 제시된 바와 같이 깊이 스톱 [4]을 돌
려 스크류 깊이를 조절할 수 있습니다. 조절 정확
도는 대략 ± 0.1 mm 정도 됩니다.
좌회전 스크류가 더 깊이 내려갑니다.
우회전 스크류가 더 높이 올라갑니다.
깊이 조절 후 시범적으로 스크류를 체결해 본 후,
필요에 따라 깊이를 다시 조정하십시오.
