Fiamma 98655Z115 User manual

Installation instructions
for brackets EN
Montageanleitung für
die Halterungen DE
Instructions de montage
pattes FR
Instrucciones de instalacion
de los estribos ES
Istruzioni di montaggio
delle staffe IT
Montage-instructies beugels NL
Monteringsanvisningar
för fästena SV
Monteringsvejledning
til beslag DA
Instruksjoner for montering
av stenger NO
Kannattimien asennusohjeet FI
Instruções de montagem
dos suportes PT
KIT
VW T3 /
T3 LIFT ROOF
F35pro (220)

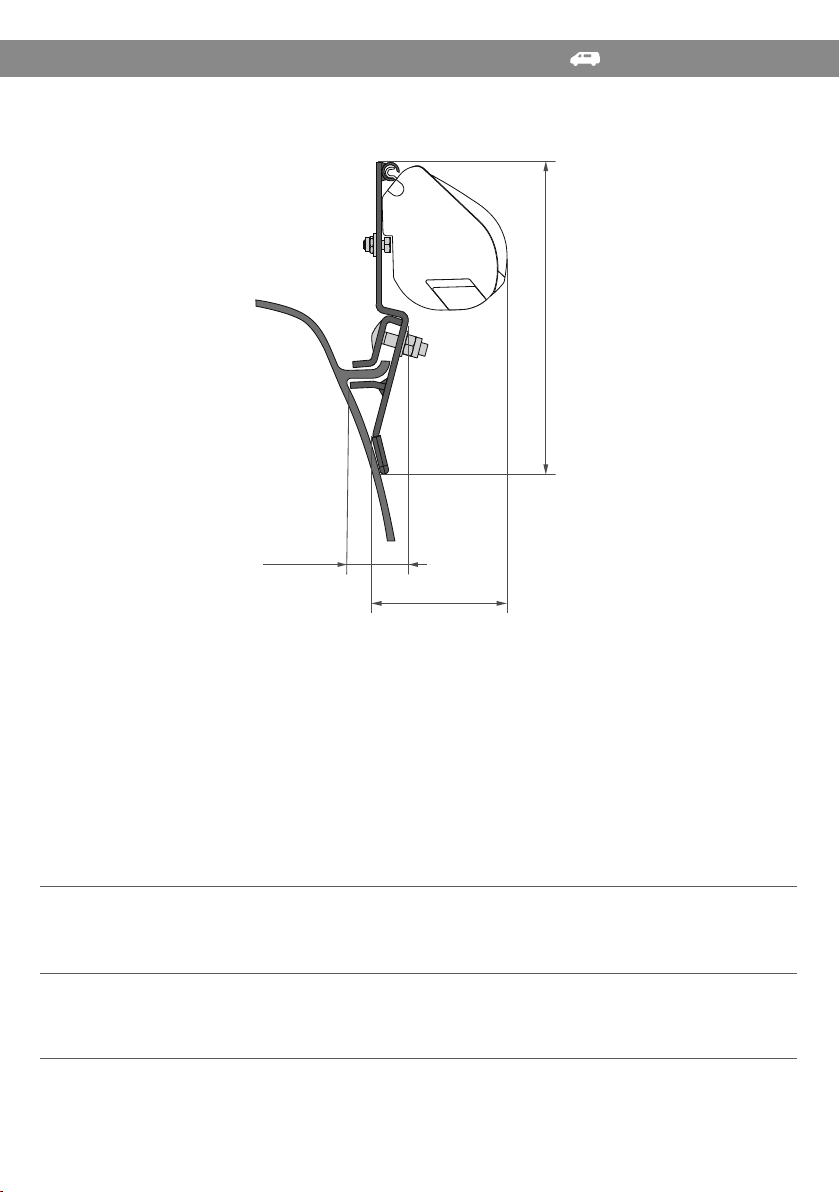

40 mm
203 mm
86 mm
RHD
Left-hand drive / Fahrerseite links / Conduite à
gauche / Conducción a la izquierda / Guida a
sinistra / Stuur links / Högerstyrd version
Venstrekørsel / Med rattet til venstre
Vasemmanpuoleinen liikenne
Volante à esquerda
Right-hand drive / Fahrerseite rechts
Conduite à droit / Conducción a la derecha
Guida a destra / Stuur rechts / Vänsterstyrd
version / Højrekørsel / Med rattet til høyr
Oikeanpuoleinen liikenne
Volante à direita
LHD
98655Z115

FIAMMASTORE
2
2x
A2x B
D2x
M8
E F
HI
2x
C
2x
M8x35
UNI 5732
2x
8,4x17x1,6
UNI 6592
G2x
M6X14
UNI 5739
2x
6,5x15x1,5
2x
M6
DIN 985
L2x

FIAMMASTORE
3

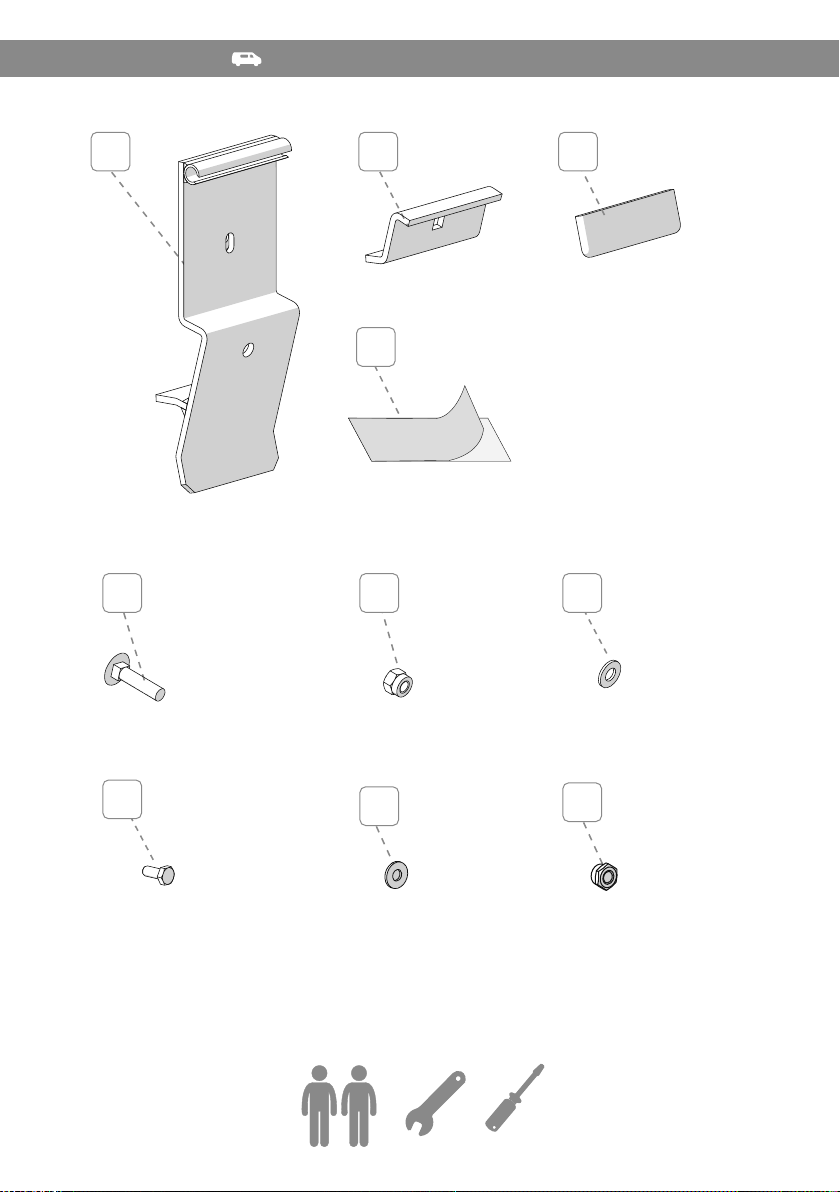

Package contents / Verpackungsinhalt / Contenu de l’emballage / Contenido del embalaje /
Contenuto dell’imballo / Inhoud van de verpakking / Förpackningens innehåll / Pakkens indhold /
Innholdet i pakningen / Pakkauksen sisältö / Conteúdo da embalagem p. 2
Installation instructions / Montageanleitung / Instructions de montage / Instrucciones de montaje /
Istruzioni di montaggio / Montage-instructies / Monteringsanvisningar / Monteringsvejledning /
Monteringsinstruksjoner / Asennusohjeet / Instruções de montagem p. 5
Safety instructions / Sicherheitshinweise / Consignes de sécurité / Instrucciones de seguridad /
Avvertenze di sicurezza / Veiligheidswaarschuwingen / Säkerhetsföreskrifter / Sikkerhedsforan-
staltninger / Sikkerhetsadvarsler / Turvallisuusvaroitukset / Advertências de segurança p. 9
Warranty / Garantie / Garantie / Garantía / Garanzia / Garantie / Garanti / Garanti / Garanti /
Takuu Garantia p. 11
40 mm
203 mm
86 mm

FIAMMASTORE
4
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Bitte kontrollieren Sie, dass alle Einzelteile einwandfrei sind und nicht während dem Transport
beschädigt wurden. Im Zweifelsfall oder bei Fragen zur Montage, Verwendung oder zu
Einschränkungen des Produkts wenden Sie sich bitte an Ihren Händler. Wir empfehlen die Anbringung
durch Fachpersonal in Übereinstimmung mit den geltenden lokalen Vorschriften vornehmen zu lassen.
Check that nothing has been damaged or deformed during transport.
In the event of doubts or questions concerning the installation, use or limitations of the product, contact
the dealer. We recommend that the installation is carried out by qualified personnel and in compliance
with current local regulations.
Contrôler le contenu du colis et vérifier qu’aucune pièce n’ait été cassée ou déformée durant le
transport. En cas de doutes ou de questions relatives à l’installation, l’utilisation du produit, contactez
votre concessionnaire. L’installation doit être réalisée par des personnes dûment qualifiées et
conformément aux normes en vigueur dans le pays d’installation.
Controlar que ningún detalle se haya roto o deformado durante el transporte.
En caso de dudas o si tiene alguna pregunta sobre el montaje, uso y limitaciones del producto,
póngase en contacto con el distribuidor. Recomendamos que la instalación se realice por personal
cualificado en conformidad con las regulaciones locales.
Controllare che nessun particolare sia rotto o deformato a causa di errori di trasporto.
In caso di dubbi o domande relative al montaggio, utilizzo e limiti del prodotto, contattare il rivenditore.
Consigliamo di far eseguire l’installazione da parte di personale qualificato ed in conformità alle vigenti
normative locali.
Controleer of er geen onderdelen zijn gebroken of vervormd als gevolg van het transport.
Neem contact op met uw dealer als u vragen of opmerkingen hebt over de montage, het gebruik en
de beperkingen van het product. Wij raden u aan de montage te laten uitvoeren door gekwalificeerd
personeel en in overeenstemming met de geldende plaatselijke voorschriften.
Kontrollera att inga delar har skadats eller deformerats under transporten.
Kontakta försäljaren om du har frågor om monteringen, användningen och produktens gränser.
Vi rekommenderar att kvalificerad personal utför installationen i överensstämmelse med gällande
lokala standarder.
Kontrollér, at ingen del er ødelagt eller deformeret grundet fejl under transport.
I tvivlstilfælde, eller hvis du har spørgsmål vedrørende montering eller produktets brug og
begrænsninger, bedes du kontakte forhandleren. Vi anbefaler, at monteringen udføres af kvalificeret
personale og i overensstemmelse med gældende lokale regler.
Kontroller at ingen deler er ødelagt eller deformert som følge av feil under transporten.
Hvis du er i tvil eller har spørsmål knyttet til montering, bruk eller begrensninger for produktet, ta
kontakt med forhandleren. Vi anbefaler at installasjonen gjennomføres av kvalifisert personale og i
samsvar med gjeldende lokale regler.
Tarkasta, että mikään osa ei ole kuljetusvirheiden vuoksi rikkoutunut tai vääntynyt.
Epäselvissä tapauksissa tai jos sinulla on tuotteen asennusta, käyttöä tai rajoituksia koskevia
kysymyksiä, ota yhteys jälleenmyyjään. Anna asennus tehtäväksi ammattitaitoiselle henkilöstölle ja
siinä on noudatettava paikallisia voimassa olevia määräyksiä.
Controlar que nenhuma peça tenha ficado partida ou deformada devido a erros de transporte.
Em caso de dúvida ou perguntas relativas à montagem, utilização e limites do produto, contactar o
revendedor. Aconselhamos a fazer executar a instalação por pessoal qualificado e em conformidade
com as normas locais em vigor.

FIAMMASTORE
5
DE
EN
FR
ES
IT
ACHTUNG: ANBRINGUNG AUF BEFESTIGUNGSKIT
Die Halterungen müssen immer gleichlinig angebracht sein; sollte dies nicht der Fall sein, dann mit
Distanzstücken ausgleichen. Die Anbringung der Markise kann nur durch geradlinig anliegende
Halterungen auf dem Fahrzeugdach erfolgen.
ATTENTION: INSTALLATION ON FIXING KIT
The brackets must always be well-aligned to each other to avoid later problems; in case they are not,
they must be properly shimmed using the spacers to ensure the alignment.
The installation of the awning can occur only when the brackets are perfectly aligned to the roof of the
vehicle.
ATTENTION: INSTALLATION SUR KIT DE FIXATION
Les étriers doivent toujours être alignés entre eux pour éviter d’éventuels problèmes. Dans le
cas contraire, donner éventuellement plus d’épaisseur à l’aide d’entretoises garantissant leur
bon alignement. L’installation du store pourra se faire seulement une fois que les étriers seront
parfaitement alignés contre le toit du véhicule.
IMPORTANTE: INSTALLAZIONE SU KIT DI FISSAGGIO
Le staffe devono sempre essere ben allineate tra loro per evitare successivi problemi; in caso non lo
fossero, spessorare opportunamente utilizzando dei distanziali per garantire l’allineamento.
L’installazione del tendalino può avvenire solo a staffe perfettamente allineate al tetto del veicolo.
IMPORTANTE: INSTALACION EN KIT DE FIJACION
Los soportes deben estar siempre bien alineados entre ellos para evitar problemas posteriores; en
caso contrario, suplementar adecuadamente utilizando los espaciadores para asegurar la alineación.
La instalación del toldo sólo puede ocurrir con el adaptador perfectamente alineado con el techo del
vehículo.
NL
SV
DA
BELANGRIJK: INSTALLATIE OP BEVESTIGINGSSET
De beugels moeten onderling altijd goed zijn uitgelijnd om latere problemen te voorkomen; als dat niet
het geval is, gebruik dan afstandhouders om een nauwkeurige uitlijning te verzekeren.
De installatie van de luifel is alleen mogelijk met beugels die perfect zijn uitgelijnd met het dak van het
voertuig.
VIKTIGT: INSTALLATION PÅ FÄSTSATS
Fästena ska alltid sitta i en perfekt linje i förhållande till varandra för att undvika efterföljande problem; i
annat fall bör du använda distanshållare för att garantera korrekt placering.
Markisen får endast installeras när fästena är perfekt i linje med fordonstaket.
VIGTIGT: INSTALLATION PÅ MONTERINGSSÆT
Beslagene skal altid være korrekt på linje med hinanden for at undgå problemer på et senere
tidspunkt. Hvis de ikke er korrekt på linje, skal der indsættes afstandsstykker under dem, således at
de kommer på linje med hinanden. Markisen må kun monteres, når beslagene er perfekt på linje med
køretøjets tag.
NO
FI
PT IMPORTANTE: INSTALAÇÃO EM KITS DE FIXAÇÃO
Os suportes devem estar sempre bem alinhados entre si para evitar problemas sucessivos; caso não
estejam, adicionar uma espessura adequada utilizando uns espaçadores para garantir o alinhamento.
A instalação do toldo pode ser efetuada só com os suportes perfeitamente alinhados com
o tejadilho do veículo.
TÄRKEÄÄ: ASENNUS KIINNITYSSARJAAN
Kannattimien on aina oltava suorassa linjassa keskenään, jotta vältetään myöhemmin esiin tulevat
ongelmat. Mikäli ne eivät ole suorassa linjassa, käytä asianmukaisia välikappaleita niiden linjaamiseksi.
Markiisin asennus voidaan suorittaa vain kannattimet ajoneuvon kattoon täydellisesti linjattuina.
VIKTIG: INSTALLASJON AV FESTESETTET
Stengene må alltid være korrrekt plassert på linje seg i mellom, for å unngå problemer senere. Hvis de
ikke er det må du bruke avstandsstykker slik at du garanterer korrekt plassering.
Installasjon av markisen kan kun skje hvis stengene er plassert perfekt på linje med taket på kjøretøyet.

FIAMMASTORE
6

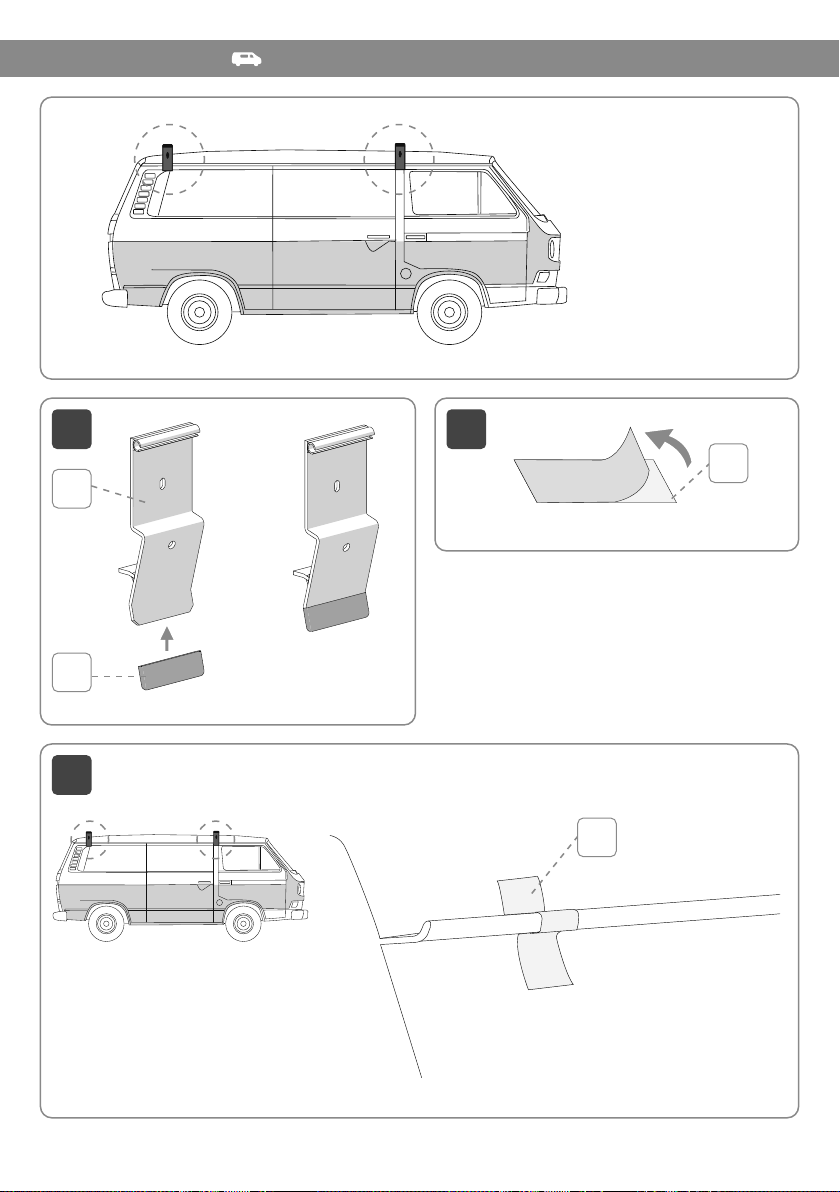

1
A
C
2x 2
L
32x
L

FIAMMASTORE
7
42x
D B
F E
5
2x

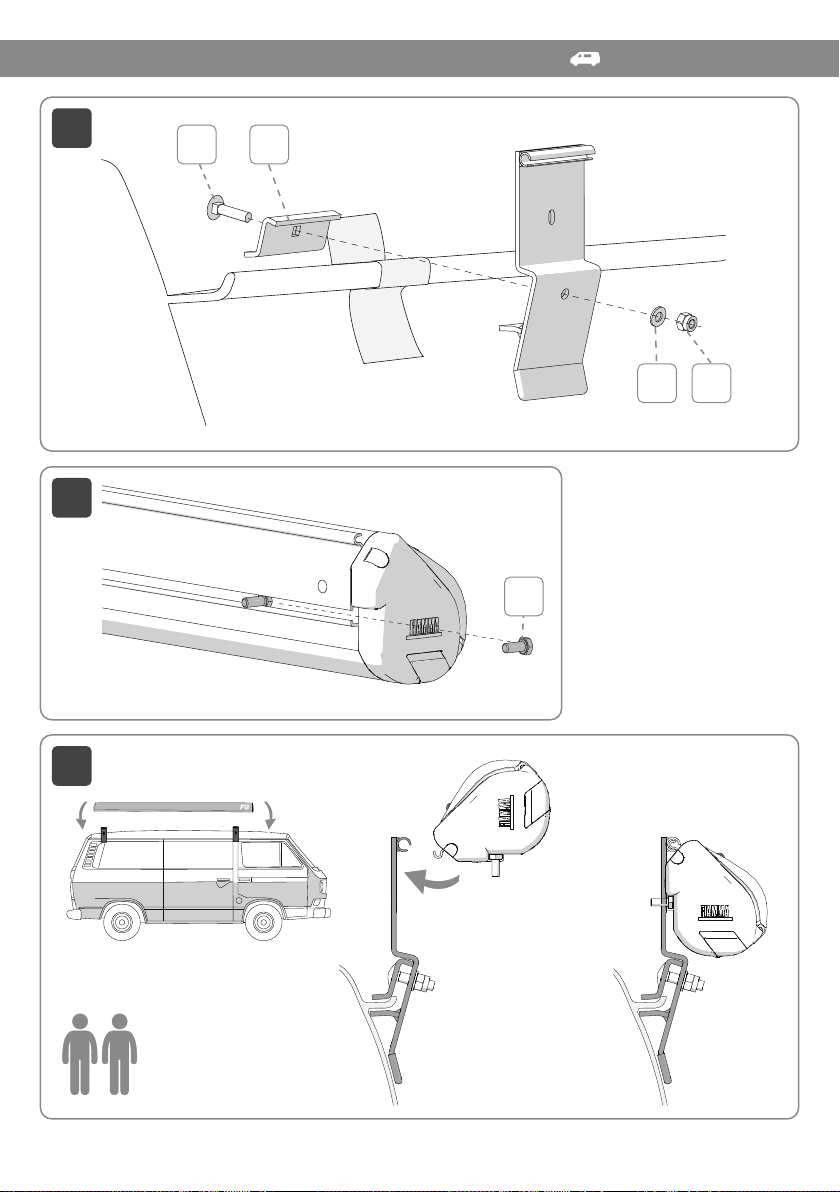

6
G

FIAMMASTORE
8
7
2x

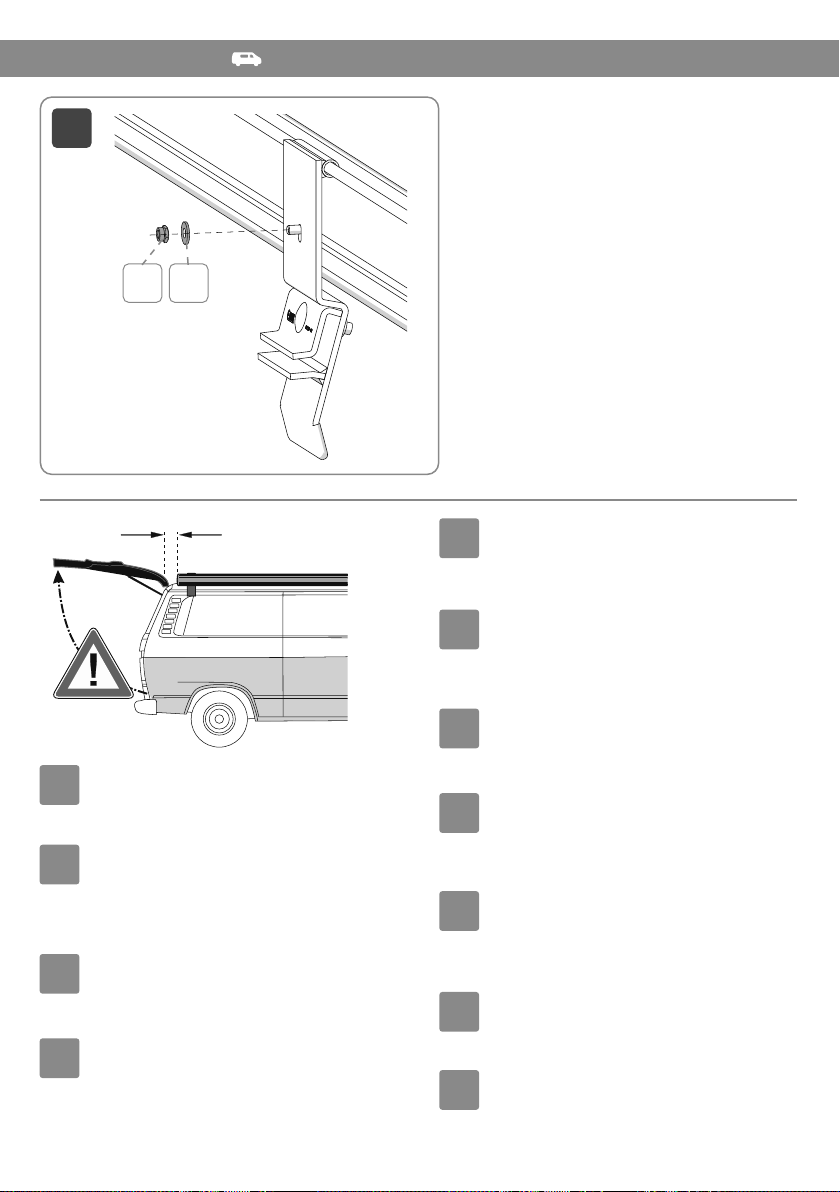

I H
Vor dem Anziehen der Schraube, die
Position der Markisen kontrollieren,
welche das komplette Öffnen der
Schiebetür ermöglichen muss.
Before tightening the screws, make
sure that the awning position doesn’t
prevent the opening of the rear door.
Avant de serrer les vis, vérifier la
position du store qui doit permettre
l’ouverture complète du hayon arrière.
Antes de apretar los tornillos,
asegurarse de pleta de la puerta
trasera.de la puerta trasera.
Prima di stringere le viti, fare un
controllo del posizionamento del
tendalino per consentire l’apertura
completa del portellone posteriore.
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
Voordat u de schroeven aandraait,
moet u de positie van de luifel
controleren zodat de achterklep
volledig kan worden geopend.
Ennen ruuvien kiristämistä tarkasta
markiisin sijainti niin, että takaluukku
voidaan avata kokonaan.
Før du strammer skruene må du
kontrollere plasseringen av markisen
slik at det er mulig å åpne bakdøra
fullstendig.
Før skruerne strammes helt, skal du
kontrollere placeringen af markisen
for at sikre, at det er muligt at åbne
bagklappen helt.
Kontrollera markisens placering innan
du drar åt skruvarna för att garantera
att bakluckan kan öppnas helt.
Antes de apertar os parafusos, fazer
um controlo do posicionamento do
toldo para permitir a abertura completa
do portão posterior.

FIAMMASTORE
9
Bitte halten Sie sich beim Gebrauch der
Markise an die Gebrauchsanweisung.
When using the awning please follow
the instructions of the product.
Pour l’utilisation du store, se référer aux
instructions du store même.
Para el uso del toldo, atenerse a las
instrucciones que se encuentran en el
producto.
Per l’utilizzo del tendalino, attenersi alle
istruzioni presenti nel prodotto.
Neem bij het gebruik van de luifel de
betreffende gebruiksaanwijzingen in
acht.
För användning av markisen, följ
anvisningarna på produkten.
Overhold anvisningerne vedlagt
produktet ved brug af markisen.
Følg alltid instruksjonene som medfølger
for bruk av markisen.
Noudata markiisin käytössä tuotteessa
olevia ohjeita.
Para a utilização do toldo, respeitar as
intruções presentes no produto.
DE
EN
FR
ES
IT
NL
SV
DA
NO
FI
PT
DE
EN
FR
ES
IT
NL
ACHTUNG Regelmässig die Befestigung der Halterungen kontrollieren. Achten Sie vor allem nach
dem ersten Sicherstellen darauf, dass sich die Haltebügel nicht verschoben haben.
ATTENTION Periodically check the brackets to make sure they are firmly attached (especially after the first
kilometers) make sure the bolts are not loose and that holding brackets have not shifted.
ATTENTION Contrôler périodiquement l’état de fixation des pattes (surtout après les premiers
kilomètres) en s’assurant que les supports de fixation n’aient pas bougé.
CUIDADO Controlar periodicamente el estado de fijación de los estribos (sobretodo después de los
primeros Kms) asegurándose que no se desplacen.
ATTENZIONE Controllare periodicamente lo stato di fissaggio delle staffe (soprattutto dopo i primi
chilometri) assicurandosi che le stesse non si siano mosse e che i serraggi siano corretti.
OPGELET Controleer regelmatig de bevestiging van de beugels, vooral na de eerste kilometers.
Controleer of de bevestigingen op hun plaats zitten en met het juiste aanhaalmoment zijn vastgezet.
SV
DA
NO
FI
PT
VARNING Kontrollera regelbundet att fästena sitter fast riktigt (särskilt efter de första kilometerna), se
till att de inte har rört sig och att de är korrekt åtdragna.
ADVARSEL Kontrollér med jævne mellemrum beslagenes fastgøring (især efter de første kilometer) og
sørg for at de ikke har flyttet sig, samt at de er korrekt fastspændte.
ADVARSEL Kontroller regelmessig at stengene er skikkelig festet (særlig etter de første kilometrene).
Kontroller at de ikke har beveget seg og at de er korrekt strammet.
HUOMIO Tarkista säännöllisesti tukien kiinnityksen kunto (erityisesti ensimmäisten kilometrien jälkeen)
ja varmista, että ne eivät ole liikkuneet ja että kiristys on oikea.
ATENÇÃO Controlar periodicamente o estado de fixação dos suportes (sobretudo após os primeiros
quilómetros) certificando-se de que os mesmos não se tenham movimentados e que os apertos
estejam corretos.

FIAMMASTORE
10
Read the following instructions and warnings carefully; failure to observe these installation and usage
instructions as well as the laws for driving in the relevant country may cause severe harm or damage
for which the manufacturer declines all responsibility.
Before installation, ensure compatibility with the vehicle on which the product must be installed.
Checking that the wall/roof/rear door is sufficiently solid and suitable for guaranteeing the resistance
of the anchoring points is always mandatory. If not, strength and compliance with the maximum load
indicated in the instructions are not guaranteed and it will be necessary to reinforce it these points.
DE Lesen Sie sich die folgenden Anweisungen und Warnhinweise sorgfältig durch. Die Nichtbeachtung
dieser Montage- und Nutzungsvorschriften sowie der Bestimmungen der Straßenverkehrsordnung
im Einsatzland kann zu schwerwiegenden Schäden führen, für die der Hersteller keine Verantwortung
übernimmt.
Vergewissern Sie sich im Vorfeld der Montage, dass das Produkt mit dem Fahrzeug, an dem es
installiert werden soll, kompatibel ist. Prüfen Sie unbedingt stets, dass die Fahrzeugwand/-dach/-tür
ausreichend stabil und geeignet ist, um die Festigkeit der Ankerpunkte zu gewährleisten.
EN
Lire attentivement les instructions de montage suivantes. Le non-respect de ces conseils d’installation
ou d’utilisation mais aussi des normes relatives au code de la route du pays dans lequel vous circulez
peuvent causer de graves dommages qui ne pourront aucunement engager la responsabilité du
fabricant. Avant de procéder au montage, assurez-vous de la compatibilité du produit devant être
installé sur le véhicule. Il est obligatoire de vérifier que la paroi / le toit / le hayon du véhicule est
suffisamment solide ou qu’elle/il est adapté/e pour garantir la résistance des points de fixation.
FR
Läs noggrant igenom instruktionerna och anvisningarna. Försummelse att följa dessa
monteringsinstruktioner och bruksanvisningen samt trafikreglerna i landet där fordonet används kan
leda till allvarliga skador som tillverkaren inte ansvarar för. Innan monteringen, se till att produkten är
kompatibel med fordonet som den installerats på.
Se alltid till att väggen/tak/dörren på fordonet är stabil och att den är lämplig för att motstå
förankringspunkterna.
SV
Leggere con attenzione le seguenti istruzioni e avvertenze; il mancato rispetto di queste norme di
montaggio e utilizzo nonché delle normative del codice stradale del paese di circolazione possono
causare gravi danni in ordine ai quali la ditta produttrice declina ogni responsabilità.
Prima del montaggio assicurarsi la compatibilità con il veicolo sul quale il prodotto deve essere
installato. È obbligatorio verificare sempre la sufficiente solidità della parete/tetto/portellone del veicolo
e che essa/o sia idonea a garantire la resistenza dei punti di ancoraggio.
IT
NL Lees de volgende instructies en waarschuwingen zorgvuldig door; niet-naleving van deze montage- en
bedieningsvoorschriften en van de verkeersregels in het land van gebruik kan ernstige schade veroorzaken
waarvoor de fabrikant niet verantwoordelijk is.
Controleer voor de montage of deze compatibel is met het voertuig waarop het product moet worden
geïnstalleerd. Het is verplicht om altijd de voldoende stevigheid van de wand/dak/achterklep van het
voertuig te controleren en of het geschikt is om de weerstand van de ankerpunten te kunnen garanderen.
ES Lea atentamente las siguientes instrucciones y advertencias; el incumplimiento de estas normas de
montaje y uso y de las normas del código de circulación del país por el que se circula puede causar
daños graves sobre los que el fabricante declina toda responsabilidad.
Antes del montaje, asegúrese de que el producto sea compatible con el vehículo en el que se
instalará. Es obligatorio comprobar siempre la solidez suficiente de la pared/techo/portón del vehículo
y que sea adecuada para garantizar la resistencia de los puntos de anclaje.
DA Læs omhyggeligt følgende anvisninger og advarsler. Manglende overholdelse af disse monterings- og
brugsanvisninger, samt færdselsloven i landet hvor der køres, kan forårsage alvorlige skader, som
fabrikanten fralægger sig ethvert ansvar for. Før produktet monteres, skal man sikre sig, at det er
kompatibelt med køretøjet, det monteres på. Det er altid påbudt at sikre, at køretøjets væg/tag/bagklap
er tilstrækkelig solid, og at den er egnet til at garantere forankringspunkternes styrke.

FIAMMASTORE
11
100%
Les følgende instruksjoner og advarsler nøye. Manglende overholdelse av disse monteringsstandardene
og bruksbetingelsene og for veitrafikkloven i brukslandet vil kunne forårsake alvorlige skader som
selskapet fraskriver seg alt ansvar for. Før montering må du forsikre deg om at produktet er kompatibelt
med kjøretøyet som det skal monteres på. Det er påbudt å alltid kontrollere at veggen/tak/dørapå
kjøretøyet er tilstrekkelig solid og at er egnet slik at resistensen til forankringspunktene kan garanteres.
NO
FI Lue huolellisesti seuraavat ohjeet ja varoitukset. Näiden asennus- ja käyttöohjeiden noudattamatta jättäminen
tai käyttömaan tieliikennettä koskevien määräysten vastainen käyttö voivat aiheuttaa vakavia vahinkoja,
joiden osalta valmistajayhtiö kieltäytyy kaikesta vastuusta. Ennen asennusta on tarkistettava ajoneuvon
yhteensopivuus asennettavan tuotteen kanssa. On pakollisesti tarkistettava aina, että ajoneuvon seinä/katto/
luukku on riittävän kestävä ja että se pystyy takaamaan tarvittavan kestävyyden kiinnityspisteissä.
Ler com atenção as seguintes instruções e advertências; o desrespeito por estas normas de montagem
e utilização assim como pelas normas do código da estrada do país de circulação pode causar graves
danos relativamente aos quais a empresa produtora declina quaisquer responsabilidades.
Antes da montagem certificar-se da compatibilidade com o veículo no qual o produto
deve ser instalado. É obrigatório verificar sempre a suficiente solidez da
parede/teto/porta traseira do veículo e que a mesma seja idónea para garantir
a resistência dos pontos de ancoragem.
PT
DE
EN
FR
ES
IT
Garantie Fiamma. Im Falle einer Mangelhaftigkeit der Ware, kann der Verbraucher unter den erforderlichen
Voraussetzungen gegenüber dem Verkäufer von dem Garantieanspruch zu den festgelegten
Bedingungen gemäss den lokalen Rechtsvorschriften Gebrauch machen.
Warranty Fiamma. In case of defects with regards to materials and manufacturing, the customer is entitled
to the warranty in accordance with local laws and regulations of the country in which the product was
purchased.
Garantie Fiamma. En cas d’un défaut de conformité du produit, le consommateur pourra faire valoir ses
droits de recours en garantie selon les modalités prévues par les dispositions légales locales, pour autant
que les conditions de recours soient satisfaites.
Garantía Fiamma. En caso de fallos o defectos de material y de fabricación, el cliente puede hacer valer
la garantía de acuerdo con las leyes y reglamentaciones del país en el que el producto haya sido comprado.
Garanzia Fiamma. In caso di difetto di conformità dei beni, il consumatore potrà far valere nei confronti
del venditore la garanzia secondo le modalità previste dalle disposizioni di legge locali, ove ne ricorrano i
presupposti.
NL
SV
DA
NO
FI
PT
Fiamma garantie. In het geval van gebrek aan overeenstemming van de goederen kan de consument
zich beroepen op de wettelijke garantie ten opzichte van de verkoper, zoals vastgelegd in de plaatselijke
regelgeving, indien de omstandigheden dit rechtvaardigen.
Fiamma-garanti. Vid brister på varorna kan konsumenten åberopa garantin i enlighet med lokal lagstiftning,
om omständigheterna berättigar detta.
Garanti Fiamma. I tilfælde af defekter, hvad angår materialer og fremstilling, er forbrugeren berettiget til
forhandlergarantien i henhold til lokale love og bestemmelse i det land, hvori produktet blev fremstillet.
Fiammas garanti.
I tilfelle av defekter ved varene kan forbrukeren fremme sine rettigheter i henhold til
garantien overfor forhandleren, i henhold til de reglene som er fastsatt i lokale rover, der forutsetningene
for dette er til stede.
Fiamma-takuu. Jos tuotteiden vaatimustenmukaisuudessa havaitaan puutteita, kuluttaja voi vaatia
myyjältä takuun mukaisia oikeuksia paikallisen lainsäädännön puitteissa, mikäli vaatimus on perusteltu.
Garantia Fiamma. Em caso de defeito de conformidade dos bens, o consumidor poderá fazer valer, em
relação ao vendedor, a garantia segundo as modalidades previstas pelas disposições de lei locais, se
existirem os pressupostos para tal.

fiamma.com
Fiamma S.p.A. - Italy
Via San Rocco, 56
21010 Cardano al Campo (VA)
All rights reserved.
Fiamma S.p.A.
reserves the right to modify at any time,
without notice, prices, materials,
specifications and models or to cease
production of any model.
R0_IS_98691-054_revA
