Fiskars 1023656 User manual

ﬁskars.com

attention:Please read the manual before

using.

warning:Always close the water source (water

tap) after use of the garden watering products.

•Electric shock hazard -Do not direct the water

jet on or near electrical connections, products

or outlets. •Do not direct the water jet towards

persons or animals. •No drinking water. •For

non-commercial use only -commercial use will

void guarantee. For watering use with outdoor

home water faucet only. Not for indoor or appli-

ance use. •Recommended pressure - 4 bar. •

Do not use with water exceeding 38°C. •Detach

and drain before storing in frost free environ-

ment. •Do not leave product pressurised while

unattended.

Disposal

important:Dispose of the product through or

via your municipal recycling collection centre.

Warranty terms The manufacturer shall repair

or replace, through the dealer, any parts of the

product found to be faulty due to manufacturing

defects, for a period of 24 months as of the date

of purchase. This service is subject to the fol-

lowing provision: the device has been used for

its intended purpose as per the recommenda-

tions in the user manual. The warranty does not

cover defects due to tampering, improper use or

wear. The warranty is valid only if the customer

returns the product to the dealer complete in

all its parts together with the receipt or other

document proving the date of purchase. The

warranty is fulﬁlled by supplying a fully functional

replacement device or by repairing the faulty

device. The manufacturer reserves the right to

choose between these options.

EU Declaration of Conformity Fiskars

Oy, Finland hereby certiﬁes that when leaving

Fiskars factory Fiskars sprinklers are in accord-

ance with harmonized EU guidelines, EU stand-

ards of safety and product speciﬁc standards.

This certiﬁcate becomes void if the units are

modiﬁed without Fiskars approval. CE declara-

tion of conformity in accordance with European

Machinery Directive 2006/42/EC annex I and

other applicable directives.

Use Adjust the watering distance and the direc-

tion with the control knobs:

1. Watering coverage adjustment. •Adjust wa-

tering coverage up to Ø 26 meters by rotating

distance control knob (C).

2. Spray pattern adjustment. •Adjust spray pat-

tern from powerful jet to gentle mist by rotat-

ing diuser pin (D).

3. Watering area adjustment. •Easily adjust area

with rotation control lever from partial (E1, E2)

to 360° coverage (E3).

Storage

1. Store in a frost-free environment.

2. Detach, (if it has ﬂow control, turn it to ON

position) and drain sprinkler before storing.

Maintenance

1. Keep the product clean. •Connector and sprin-

kler head can be detached for more ecient

cleaning. •Cleaning with water.

2. Store the product in a dry place and away

from sunlight.

3. Hinges, rotating components and other mov-

ing parts can be lubricated in case jamming

occurs.

4. Unscrew to detach connector and sprinkler

head (G).

Troubleshooting

problem: Sprinkler does not rotate

back and forth.

1. possible cause:Tap is closed.

solution:Open the tap.

2. possible cause:Insucient water pressure.

solution:Recommended operational pressure

is 4.0 bars.

3. possible cause:Connected hose is twisted/

kinked. solution:Check hose.

problem: Sprinkler rotates to one side

and stops.

possible cause:Insucient water pressure.

solution:Recommended operational pressure

is 4.0 bars.

problem: Sprinkler doesn’t cover 360°.

possible cause:The trip lever (E3) is in low posi-

tion. solution:Flip the trip lever (E3) up for 360°

coverage.

recommended operating pressure

4.0bar

operating temperature

5 – 50°C

max. water temperature

38°C

watering distance up to**

Ø 26m

** Performance is related to operating pressure

Impulse sprinkler, metal

Original instructions: Model 1023656 / 1023658

Recommendation for the size of the garden:

For extra large size (500m2& above)* garden.

* According to the Fiskars garden size guide

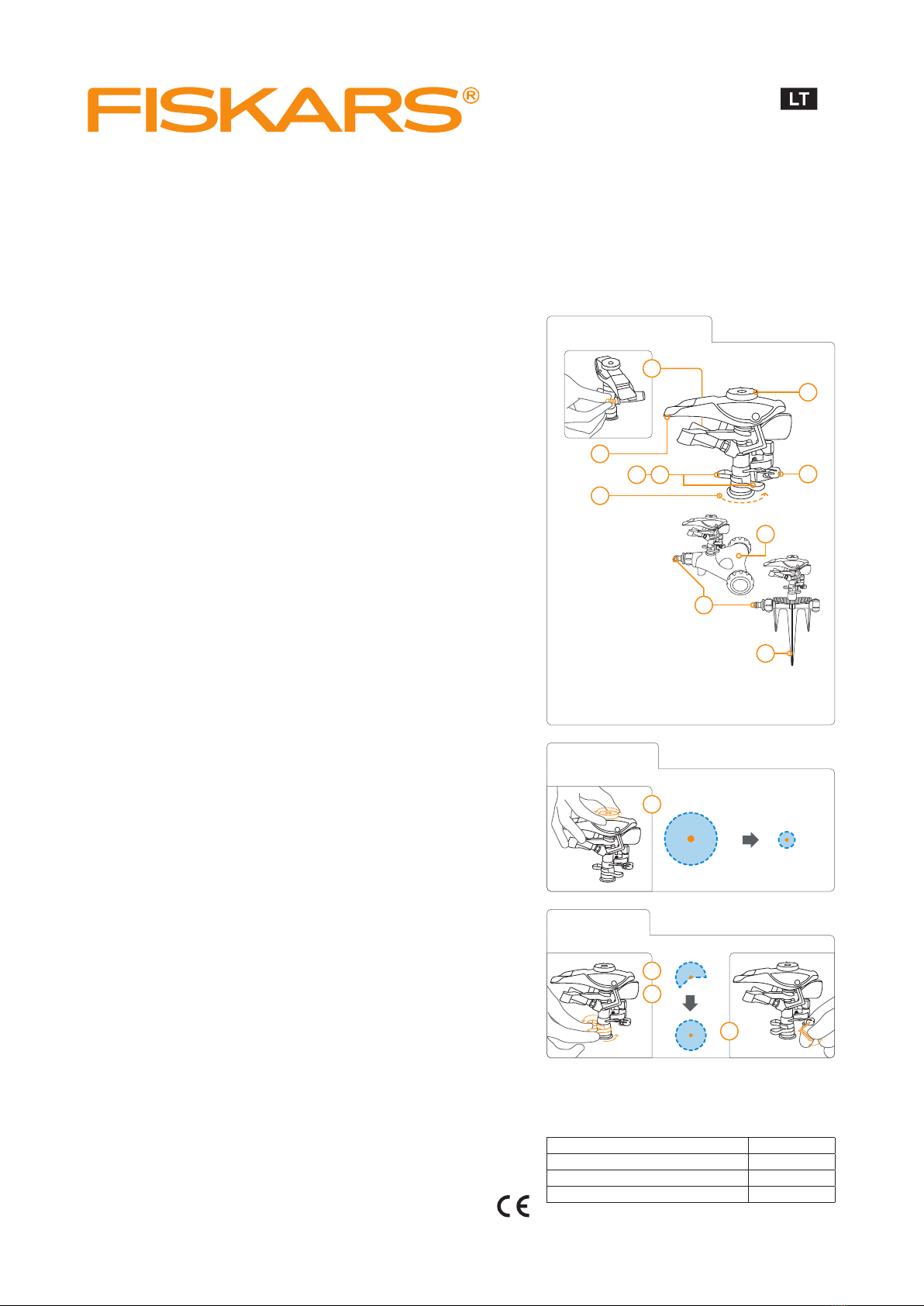

A.Wheels’ base

- 1023656 (A1),

Spike base

- 1023658 (A2).

B.Brass & zinc head.

C.Distance control knob.

D.Diuser pin.

E.Control levers for adjust watering

area (E1, E2). Trip lever for 360° coverage (E3).

F.Universal ﬁt - ﬁts with all type of connectors and other

brands.

Fiskars UK Limited,

Wedgwood Drive, Barlaston,

Stoke-on-Trent, Staordshire, ST12 9ER,

ukconsumercare@ﬁskars.com

Fiskars Australia Pty Ltd,

100 Holbeche Road,

Arndell Park NSW 2148,

+61 3 8645 2400.

E1 E2

Full

Partial

Impulse sprinkler, metal

Watering distance

Watering area

ﬁskars.com

suositeltu vedenpaine

4,0baaria

suositeltu lämpötila

5 – 50°C

suurin mahdollinen veden lämpötila

38°C

kastelun enimmäiskantavuus**

Ø 26m

huomio:Luethan käyttöohjeen ennen tuot-

teen käyttöä.

varoitus:Sulje aina vedenlähde (vesihana) lo-

pettaessasi tuotteen käytön. •Sähköiskun vaa-

ra - Älä kohdista vesisuihkua sähköliitäntöjen,

elektroniikkatuotteiden tai pistorasioiden päälle

tai läheisyyteen. •Älä suuntaa vesisuihkua ih-

misiä tai eläimiä kohti. •Ei ole tarkoitettu veden

juomiseen. •Ainoastaan ei kaupalliseen käyt-

töön - kaupallinen käyttö ei kuulu takuun piiriin.

Ainoastaan kotikäyttöön. Ei sovellu käytettäväksi

sisätiloihin. •Suositeltu paine - 4baaria. •Ve-

denlämpötilan ei tulisi ylittää yli 38°C lämpötilaa.

•Irroita ja kuivaa ennen tuotteen varastoimista

suojaan pakkaselta. •Älä jätä tuotetta vartioi-

matta paineistettuna.

Tuotteen hävitys

tärkeää:Hävitä tuote kunnallisen kierrätyskes-

kuksen kautta.

Takuuehdot Jos tuotteessa ilmenee jokin

valmistusprosessin aiheuttama valmistusvirhe,

tulee sinun toimittaa tuote siihen liikkeeseen,

josta olet tuotteen ostanut 24 kuukauden sisällä

ostohetkestä, jolloin viallinen osa korjataan tai

vaihdetaan. Tämä palvelu koskee vain tuotteita,

joita on käytetty ainoastaan niiden käyttötarkoi-

tuksen ja käyttö-ohjeiden mukaisesti. Takuu ei

kata vahinkoa, joka johtuu tuotteen muokkaami-

sesta, väärinkäytöstä tai muusta käytöstä kuin

mihin tuote on tarkoitettu. Takuu on voimassa

vain, jos asiakas palauttaa tuotteen kokonaisuu-

dessaan, kaikkine osineen jälleenmyyjälle kuitin

tai muun ostotodistuksen kanssa, josta ilmenee

ostopäivä. Takuuvaatimuksen hyväksyminen on

yksinomaan Fiskarsin päätäntävallassa. Mikäli

palautus hyväksytään, tuote joko korjataan tai

korvataan samanlaisella tuotteella yksinomaan

Fiskarsin päätöksen mukaisesti.

EU Vaatimustenmukaisuustodistus

Fiskars Oy, Finland täten vahvistaa, että Fiskar-

sin tehtaalla tuotetut Fiskars sadettimet ovat

EU ohjeistuksien, EU turvallisuusstandardien

ja tuotekohtaisten standardien mukaisia. Tämä

sertiﬁkaatti koskee Fiskarsin tuotteita, joita ei

ole muokattu ilman Fiskarsin hyväksyntää. CE

vaatimustenmukaisuustodistus eurooppalaisen

konedirektiivin 2006/42/EC liite I:n ja muiden so-

vellettavissa olevien ohjeistuksien mukaisesti.

Käytä Valitse kastelualue, kantama ja kastelu-

kuvio säätövipujen avulla:

1. Kastelualueen kantaman säätäminen. •Säädä

kastelualueen kantama jopa Ø 26 metriin sää-

tövivun avulla (C).

2. Kastelukuvion säätäminen. •Säädä kastelu-

kuvio voimakkaasta suihkusta hellävaraiseen

sumuun säätövivun avulla (D).

3. Säädä helposti säätövivuilla kastelualue osit-

tain (E1, E2) tai jopa 360 asteen alueelta (E3).

Säilytys

1. Säilytettävä pakkaselta suojassa.

2. Irrota, (jos tuotteessa on virtauksen säätö,

aseta se ON asentoon) ja tyhjennä sadetin

vedestä ennen sen varastoimista.

Ylläpito

1. Pidä tuote puhtaana. •Liitin ja sadettimen pää

voidaan irrottaa puhdistuksen yhteydessä.

•Pestävä vedellä.

2. Säilytä tuotetta kuivassa ja poissa auringon

valolta.

3. Tuotteen liikkuvat osat voidaan öljytä aina

tarvittaessa.

4. Kierrä liitin ja sadettimen pää irti (G).

Vian etsiminen

ongelma: Sadetin ei pyöri edestakaisin.

1. mahdollinen syy:Hana on suljettu.

korjaaminen:Avaa hana.

2. mahdollinen syy:Alhainen vedenpaine.

korjaaminen:Suositeltu vedenpaine on 4,0

baaria.

3. mahdollinen syy:Liitetty letku on kierteellä.

korjaaminen:Tarkasta letku.

ongelma: Sadetin kääntyy vain yhteen

suuntaan ja pysähtyy.

mahdollinen syy:Alhainen vedenpaine.

korjaaminen:Suositeltu vedenpaine on 4,0

baaria.

ongelma: Sadetin ei pyöri 360 astetta.

mahdollinen syy:Säätövipu (F3) on alhaal-

la. korjaaminen:Käännä säätövipu (F3) ylös,

jotta sadetin pyörii 360 astetta.

** Suhteessa käyttöpaineseen

Sektorisadetin, metalli

Alkuperäiset ohjeet: Malli 1023656 / 1023658

Suositus puutarhan koon mukaan:

Erittäin suurille puutarhoille (yli 500m2)*.

* Fiskarsin puutarha koko-oppaan mukaan

Fiskars Finland Oy Ab,

Hämeentie 135, P.O. Box 130,

FI-00561 Helsinki, Finland,

Tel. +358 (0)204 3910.

kuluttajapalvelu.suomi@ﬁskars.com

A.Metallirunko pyörillä

- 1023656 (A1),

Piikkijalusta

- 1023658 (A2).

B.Messingistä ja sinkistä

valmistettu pää.

C.Säädettävä kastelusek-

torin laajuus.

D.Diuuseritappi.

E.Säätövipu kastelualan säätämiseen

(E1, E2). Säätövipu kattaa 360° (E3).

F.Yhteensopiva muiden tuotemerkkien ja kaikkien

liittimien kanssa.

E1 E2

Osittainen Koko alue

Sektorisadetin, metalli

Kastelukantama

Kastelualue

ﬁskars.com

rekommenderat driftstryck

4,0bar

driftstemperatur

5 – 50°C

max. vattentemperatur

38°C

vattenavstånd upp till**

Ø 26m

** Prestanda är relaterat till driftstryck

Cirkelspridare puls, metall

Originalinstruktioner: Modell 1023656 / 1023658

Rekommendation för trädgårdens storlek:

För extra stor yta (500m2och större)* trädgård.

* Enligt Fiskars storleksguide för trädgården

+4642361100

A.Hjulbas

- 1023656 (A1),

Spikbas

- 1023658 (A2).

B.Mässing och

zinkhuvud.

C.Avståndsreglage.

D.Diusörstift.

E.Styrspakar för justering av bevattning-

sområdet (E1, E2). Tripspak för 360 ° täckning (E3).

F.Universal passform - Passar med andra tillverkare.

viktigt:Läs manualen innan du använder

den.

varning:Stäng alltid av vattenkällan (vattenkra-

nen) efter användning. •Risk för elektrisk stöt

- Rikta inte vattenstrålen på eller i närheten av

elektriska anslutningar, produkter eller uttag.

•Rikta inte vattenstrålen mot personer eller

djur. •Endast för icke-kommersiellt bruk - vid

kommersiellt bruk upphävs garantin. Endast för

bevattning från vattenkran utomhus. Ej för an-

vändning inomhus. •Rekommenderat tryck - 4

bar. •Använd inte vatten som överstiger 38 ° C.

•Lossa och töm på vatten innan du förvarar i

frostfri miljö. •Lämna inte produkten oövervakad

under användning.

Avfallshantering

viktig:Kassera produkten hos din kommunala

återvinningsstation.

Garantivillkor Tillverkaren ska reparera eller

byta ut genom återförsäljaren alla delar av pro-

dukten som har visat sig vara felaktiga på grund

av tillverkningsfel under en period av 24 måna-

der från inköpsdatumet. Denna tjänst omfattas

av följande bestämmelser: enheten har använts

för sitt avsedda syfte enligt rekommendationer-

na i användarmanualen. Garantin täcker inte fel

på grund av manipulation, felaktig användning

eller slitage. Garantin är endast giltig om kunden

returnerar produkten till återförsäljaren komplett

med alla delar tillsammans med kvittot eller an-

nat dokument som bevisar köpdatumet. Garan-

tin uppfylls genom att leverera en helt funktionell

ersättningsenhet eller genom att reparera den

felaktiga enheten. Tillverkaren förbehåller sig

rätten att välja mellan dessa alternativ.

EU-försäkran om överensstämmelse

Fiskars Oy, Finland intygar härmed att Fiskars

sprinkler lämnar Fiskars fabrik i enlighet med

harmoniserade EU-riktlinjer, EU:s säkerhets-

standarder och produktspeciﬁka standarder.

Detta certiﬁkat blir ogiltigt om enheterna ändras

utan Fiskars godkännande. CE-försäkran om

överensstämmelse i enlighet med europeiska

maskindirektiv 2006/42 / EG bilaga I och andra

tillämpliga direktiv.

Använd Justera vattningsområdet, täckningen

och sprutmönstren med reglaget:

1. Justering av vattentäckning. •Justera vatten-

täckningen upp till Ø 26 meter genom att vrida

avståndsreglaget (C).

2. Sprejmönsterjustering. •Justera sprutmönst-

ret från kraftfull jet till mild dimma genom att

vrida diusionsstifte (D).

3. Justering av bevattningsområdet. •Justera

området enkelt med rotationsreglage från par-

tiell (E1, E2) till 360 ° täckning (E3).

Förvaring

1. Förvaras i en frostfri miljö.

2. Lossa, (om den har ﬂödeskontroll, vrid den

till PÅ-läge) och töm sprinkleren innan den

förvaras.

Underhåll

1. Håll produkten ren. •Kontakt- och sprinkler-

huvudet kan lossas för eektivare rengöring.

•Rengör med vatten.

2. Förvara produkten på en torr plats där den

inte exponeras för solljus.

3. Gångjärn, roterande komponenter och andra

rörliga delar kan smörjas om de fastnar.

4. Skruva för att lossa kontakten och sprinkler-

huvudet (G).

Felsökning

problem: Sprinklern roterar inte fram

och tillbaka.

1. möjlig orsak:1.Knappen är stängd.

åtgärd:Öppna kranen.

2. möjlig orsak:Otillräckligt vattentryck.

åtgärd:Rekommenderat driftstryck 4,0 bar.

3. möjlig orsak:Den anslutna slangen är vriden

/ knuten. åtgärd:Kontrollera slangen.

problem: Sprinkler roterar åt sidan och

stannar

möjlig orsak:Otillräckligt vattentryck.

åtgärd:Rekommenderat driftstryck är 4,0 bar.

problem: Sprinkler täcker inte 360 °.

möjlig orsak:Tripspaken (E3) är i lågt läge.

åtgärd:Vrid ut spaken (E3) för 360 ° täckning.

E1 E2

Full

Partiell

Cirkelspridare puls, metall

Vattentäckning

Bevattningsområde

ﬁskars.com

viktig:Les brukermanualen før bruk.

fare:Skru alltid av vannkilden (kranen) etter

bruk. •Fare for elektrisk støt - Rett aldri vann-

strålen direkte på eller i nærheten av elektriske

instalasjoner, produkter eller liknende. •Rett

aldri vannstrålen mot personer eller dyr. •Skal

ikke brukes til drikkevann. •Produktet er be-

regnet for privat bruk - Ved profesjonelt bruk

frafaller de vanlige garantiene. For bruk med

vanlig husholdningers vannsystemer. Ikke for

innendørs bruk. Anbefalt trykk - 4 bar. •Ikke

bruk vann med en temperatur over 38°C. •

Koble fra, og drener produktet før det oppbeva-

res i et frostfritt miljø. •Ikke la produktet stå med

trykk uten tilsyn.

Avfallshåndtering

viktig:Avhending av produktet gjøres gjennom

din lokale gjenbruksstasjon.

Garanti Produsenten skal reparere eller er-

statte, gjennom forhandleren der produktet er

kjøpt, deler av produktet pga produksjonsfeil,

innenfor en periode på 24 måneder etter kjøpet.

Denne servicen er gjeldende under følgende

forutsetninger; at produktet har blitt brukt til den

tiltenkte bruken beskrevet i brukermanualen.

Garantien gjelder ikke hvis produktet har blitt

modiﬁsert, eller blitt brukt på en måte det ikke

var tiltenkt til. Garantien er kun gyldig hvis kon-

sument returnerer et komplett produktmed alle

dens deler sammen med kvitteringen eller andre

kjøpsdokumenter som kan bevise kjøpsdato-

en. Garantien fullverdiges ved et nytt produkt,

eller reperasjon av det originale. Produsenten

reserverer seg retten til å velge èn av de to

ovenstående.

EU Deklarasjon Fiskars Oy, Finland sertiﬁse-

rer herved at når produktet forlater Fiskars’ pro-

duksjonsfasiliteter så er det i samsvar med de

harmoniserte EU retningslinjene, EU standarder

for sikkerhet og produktspesiﬁkke standarder.

Sertiﬁseringen blir ugyldig hvis produktet er blitt

modiﬁsert uten Fiskars’ samtykke. CE sam-

svarserklæringen er i samsvar med European

Machinery Directive 2006/42/EC annex I og

andre aktuelle direktiver.

Bruk Juster vanningsområdet og dekningen:

1. Lengde på vannstrålen. •Juster vannlengden

med opptil Ø 26 meter i diameter ved å rotere

distangseskiven (C).

2. Vanningsmønster. •Juster vanningsmønste-

ren fra en kraftig jet-strøm til en mer forsikig

tåkelegging ved å rotere denne (D).

3. Vanningsområdet. •Enkel justering av van-

ningsområdet fra delvis (E1, E2) til 360° dek-

ning (E3).

Oppbevaring

1. Oppbevares i et frostfritt miljø.

2. Demonter produktet fra vanningskilden, (har

produktet en ON/OFF bryter, skru den på ON)

og drener produktet før oppbevaring.

Vedlikehold

1. Hold produktet rent. •Koblingen og hodet kan

demonteres for mer eektiv rengjøring. •Ren-

gjør med vann.

2. Oppbevar produktet på et tørt sted, uten di-

rekte sollys.

3. Komponenter og bevegelige deler kan smøres

for lengre holdbarhet.

4. Skru fra hverandre for demontering (G).

Feilsøking

problem: Sprederen roterer/beveger seg

ikke frem og tilbake.

1. mulig årsak:Vannet er skrudd av.

løsning:Skru på vannet.

2. mulig årsak:Dårlig vanntrykk.

løsning:Anbefalt vanntrykk inn i produktet er

4,0 bar.

3. mulig årsak:Vannslangen er bøyd.

løsning:Sjekk slangen.

problem: Sprederen roterer til en side og

stopper.

mulig årsak:For lite vanntrykk. løsning:Anbe-

falt vanntrykk inn i produktet er 4,0 bar.

problem: Sprederen dekker ikke 360°.

mulig årsak:Justeringen (E3) er i feil posi-

sjon. løsning:Juster (E3) opp til 360° dekning.

anbefalt vanntrykk inn iproduktet er

4.0bar

brukstemperatur

5 – 50°C

max vanntemperatur

38°C

vanningsdistanse opptil**

Ø 26m

** Ytelse er relatert til vanntrykket

Impuls spreder i metall

Original instruksjoner: Modell 1023656 / 1023658

Anbefalt for hagestørrelse:

For ekstra store (XL) hager (500 m² og mer)*.

* Basert på Fiskars’ anbefalinger

+4723006440

A.Med hjul - 1023656

(A1), Jordbspyd -

1023658 (A2).

B.Messing og sink hode.

C.Distanse justering.

D.Diuser pin.

E.Justering for vanningsområde (E1, E2).

Justering for 360° vanningsområde (E3).

F.Passer alle andre merker på markedet.

E1 E2

360°

Delvis

Impuls spreder, metall

Vannstrålelengde

Vanningsområdet

ﬁskars.com

anbefalet vandtryk

4.0bar

driftstemperatur

5 – 50°C

maks. vandtemperatur

38°C

vandingsafstand op til**

Ø 26m

obs!Læs manualen inden brug.

advarsel!Luk altid vandhanen, når du er færdig

med at bruge havevandingsprodukterne. •Fare

for elektrisk stød – vandstrålen må aldrig rettes

direkte på eller i nærheden af elektriske lednin-

ger, produkter eller stik. •Vandstrålen må aldrig

rettes direkte på personer eller dyr. •Ikke be-

regnet til drikkevand. •Kun til ikke-kommercielt

brug – ved kommercielt brug bortfalder garanti-

en. Kun til havevanding fra udendørs vandhane.

Ikke til brug indendørs eller i apparater. •Anbe-

falet tryk – 4 bar. •Vandtemperaturen må ikke

overstige 38 °C. •Frakobles og tømmes inden

frostfri opbevaring. •Efterlad ikke produktet

uovervåget under tryk.

Bortskaelse

vigtigt!Produktet bortskaes på den lokale

genbrugsstation.

Garantibetingelser Producenten skal via for-

handleren reparere eller erstatte enhver del af

produktet, der viser sig at være fejlbehæftet på

grund af produktionsfejl i en periode på 24 må-

neder efter købsdatoen. Denne service gælder i

henhold til følgende bestemmelse: Enheden har

været benyttet til de tiltænkte formål i overens-

stemmelse med anbefalingerne i brugervejled-

ningen. Garantien dækker ikke fejl, der skyldes

forkert brug eller slid. Garantien er kun gyldig,

hvis kunderne returnerer produktet og alle dens

dele til forhandleren sammen med kvitteringen

eller et andet dokumentet, hvorpå købsdatoen

fremgår. Garantien opfyldes ved levering af en

fuldt funktionel erstatningsenhed eller ved repa-

ration af den fejlbehæftede enhed. Producenten

forbeholder sig retten til at vælge mellem disse

muligheder.

EU-overensstemmelseserklæring Fiskars

Oy, Finland erklærer hermed, at når produktet

forlader Fiskars-fabrikken, er Fiskars-sprinkler-

ne i overensstemmelse med de harmoniserede

EU-retningslinjer, EU-standarder for sikkerhed

og produktspeciﬁkke standarder. Dette certiﬁkat

bliver ugyldigt, hvis produktet modiﬁceres uden

godkendelse fra Fiskars. EU-overensstemmel-

seserklæring i overensstemmelse med det euro-

pæiske maskindirektiv 2006/42/EU anneks I og

andre gældende direktiver.

Brug Vandingsafstand, vandingsare-

al og sprøjtemønstre indstilles ved hjælp af

drejeknapperne:

1. Indstilling af vandingsafstand. •Vandings-

afstand kan indstilles op til Ø 26 meter ved

hjælp af drejeknappen for afstand (C).

2. Indstilling af sprøjtemønster. •Indstil sprøjte-

mønstret fra en kraftig vandstråle til en blid

forstøvning ved at dreje sprederens stift (D).

3. Indstilling af vandingsareal. •Arealet indstilles

let ved hjælp af drejeknappen fra delvis (E1, E2)

til dækning på 360° (E3).

Opbevaring

1. Opbevares frostfrit.

2. Sprinkleren afmonteres og tømmes inden op-

bevaring (hvis den ikke er forsynet med vand-

tryksindstilling, drejes den til positionen ON).

Vedligeholdelse

1. Hold produktet rent. •Kobling og sprinklerho-

ved kan afmonteres for mere eektiv rengøring.

•Rengøring med vand.

2. Produktet opbevares tørt og beskyttet mod

sollys.

3. Hængsler, drejelige komponenter og andre

bevægelige dele kan smøres efter behov.

4. Kobling og sprinklerhoved kan skrues fra hin-

anden (G).

Fejlﬁnding

problem: Sprinkleren drejer ikke frem og

tilbage.

1. mulig årsag:Vandhanen er lukket. afhjælp-

ning:Vandhanen skal åbnes.

2. mulig årsag:Utilstrækkeligt vandtryk.

afhjælpning:Anbefalet vandtryk er 4,0 bar.

3. mulig årsag:Vandslangen er snoet eller

knækket. afhjælpning:Kontrollér slangen.

problem:Sprinkleren drejer til den ene side

og stopper.

mulig årsag:Utilstrækkeligt vandtryk. afhjælp-

ning:Anbefalet vandtryk er 4,0 bar.

problem:Sprinkleren dækker ikke 360°.

mulig årsag:Vippegrebet (E3) er i lav positi-

on. afhjælpning:Vip grebet (E3) op for 360°

dækning.

** Afhænger af vandtryk

Impulssprinkler, metal

Originale instruktioner: Model 1023656 / 1023658

Anbefalet størrelse i forhold til haven:

Til ekstrastore haver (500 m² og større)*.

* I overensstemmelse med Fiskars vejledning om havestørrelse

+4538144848

A.Base med hjul

- 1023656 (A1),

Base med spyd

- 1023658 (A2).

B.Hoved af messing og

zink.

C.Afstandsfunktion.

D.Stift til spreder.

E.Indstilling af vandingsarealet (E1, E2).

Indstilling for 360° dækning (E3).

F.Universalkobling passer til slangekoblinger af enhver

type og udstyr fra andre producenter.

E1 E2

Fuld

Delvis

Impulssprinkler, metal

Vandingsafstand

Vandingsareal

ﬁskars.com

pression de service recommandée

4.0bars

température de fonctionnement

5 – 50°C

max. température de l’eau

38°C

distance d’arrosage jusqu’à**

Ø 26m

** La performance est liée à la pression de fonctionnement

Arroseur canon, métal

Instructions d’utilisation: Modèle 1023656 / 1023658

Recommandation pour la taille du jardin:

Pour les très grands jardins de 500m2et plus*.

* Selon le guide des tailles du jardin Fiskars

+33169751515,

serviceconsommateurs@ﬁskars.com

A.Base des roues

- 1023656 (A1),

Base en pic

- 1023658 (A2).

B.Tête en laiton et zinc.

C.Bouton de commande

à distance.

D.Bouton du diuseur.

E.Levier de commande pour le réglage

de la zone d’arrosage (E1, E2). Levier de

déclenchement pour une couverture à 360 ° (E3).

F.Compatibilité universelle - s’adapte à tous les types

de connecteurs et à toutes les autres marques.

attention:Veuillez lire la notice d’utilisation

avant usage.

avertissement:Fermez toujours le robinet d’eau

après avoir utilisé les produits d’arrosage du

jardin. •Risque de choc électrique - Ne dirigez

pas le jet d’eau sur ou à proximité des installa-

tions électriques. •Ne dirigez pas le jet d’eau

vers des personnes ou des animaux. •N’utilisez

pas d’eau potable. •Pour une utilisation non

commerciale uniquement - Une utilisation com-

merciale annulera la garantie. Pour l’arrosage,

utilisez uniquement le robinet d’eau extérieur. Ne

convient pas pour une utilisation en intérieur ou

avec un appareil. •Pression recommandée - 4

bars. •N’utilisez pas de l’eau supérieure à 38 °C.

•Détachez et égouttez avant de le stocker dans

un environnement sans gel. •Ne laissez pas le

produit sous pression sans surveillance.

Destruction

important:Jetez le produit via votre centre de

collecte de recyclage municipal.

Conditions de garantie Le fabricant répare

ou remplace, en partenariat avec le distributeur,

toutes les pièces qui sont identiﬁées comme dé-

fectueuses en production pour une période de

24 mois à compter de la date d’achat. Ce ser-

vice est soumis à la disposition suivante: l’appa-

reil a été utilisé aux ﬁns prévues conformément

aux recommandations du manuel d’utilisation.

La garantie ne s’applique pas en cas de mau-

vaise utilisation du produit ou à l’usure. La ga-

rantie s’applique uniquement si le client retourne

le produit au revendeur complet dans toutes ses

pièces avec le reçu ou autre document prou-

vant la date d’achat. La garantie est remplie si

le fabricant remplace ou répare l’appareil défec-

tueux. Le fabricant se réserve le droit de choisir

entre ces options.

EU Declaration of Conformity Fiskars Oy,

Finland hereby certiﬁes that when leaving Fiska-

rs factory Fiskars sprinklers are in accordance

with harmonized EU guidelines, EU standards

of safety and product speciﬁc standards. This

certiﬁcate becomes void if the units are modi-

ﬁed without Fiskars approval. CE declaration of

conformity in accordance with European Ma-

chinery Directive 2006/42/EC annex I and other

applicable directives.

Utilisation Réglez la zone d’arrosage, la cou-

verture et les modes de pulvérisation avec les

boutons de commande:

1. Réglage de la couverture d’arrosage. •Ajustez

la couverture d’arrosage jusqu’à Ø 26 mètres

en tournant le bouton de commande de dis-

tance (C).

2. Réglage du modèle de pulvérisation. •Ajustez

le mode de pulvérisation du jet concentré au

brouillard doux en tournant la goupille du diu-

seur (D).

3. Réglage de la zone d’arrosage. •Ajustez fa-

cilement la zone avec le bouton de rotation

d’une couverture partielle (E1, E2) à 360° (E3).

Rangement

1. Rangez votre produit dans un endroit sec à

l’abri du gel.

2. Débranchez, (s’il a un contrôle de débit, le

mettre en position ON) et vidangez l’arroseur

avant de le ranger.

Entretien

1. Gardez le produit propre. •Le connecteur et la

tête d’arrosage peuvent être détachés pour un

nettoyage plus ecace. •Nettoyage à l’eau.

2. Conservez le produit dans un endroit sec et à

l’abri du soleil.

3. Les charnières, les composants rotatifs et les

autres pièces mobiles peuvent être lubriﬁés en

cas de blocage.

4. Dévissez pour détacher le connecteur et la

tête de gicleur (G).

Dépannage

problème: L’arroseur ne tourne pas

d’avant en arrière.

1. cause possible:Le robinet est fermé.

remède:Ouvrez le robinet.

2. cause possible:Pression d’eau insusante.

remède:Pression de service recommandée

4,0 bars.

3. cause possible:Le tuyau connecté est tordu/

plié. remède:Vériﬁer le tuyau.

problème: L’arroseur tourne d’un côté et

s’arrête.

cause possible:Pression d’eau insusante.

remède:Pression de service recommandée

4,0 bars.

problème: L’arroseur ne couvre pas 360°.

cause possible:Le levier de déclenchement (E3)

est en position basse. remède:Relevez le levier

de déclenchement (E3) pour une couverture à

360°.

E1 E2

Plein

Partiel

Arroseur canon, métal

Couverture d’arrosage

Zone d’arrosage

ﬁskars.com

presión de funcionamiento recomendada

4.0bar

temperatura de funcionamiento

5 – 50°C

max. temperatura del agua

38°C

distancia de riego hasta**

Ø 26m

** El rendimiento está relacionado con la presión de funcionamiento

Aspersor de impacto, metal

Instrucciones originales: Modelo 1023656 / 1023658

Recomendación para el tamaño del jardín:

Para el tamaño de jardín extra grande (500 m² y más)*.

* Según la guía de tallas de jardín Fiskars

+34913446703

A.Base de las ruedas

- 1023656 (A1),

Base de pinchos

- 1023658 (A2).

B.Cabeza de latón y zinc.

C.Mando de control de la

distancia.

D.Pasador difusor.

E.Palancas de control para ajustar

el área de riego (E1, E2).

Palanca de disparo para la cobertura de 360° (E3).

F.Ajuste universal - encaja con todo tipo de conectores

y otras marcas.

¡atención:Por favor lea el manual antes

de usar.

¡advertencia:Siempre cierre la fuente de agua

(grifo) después de usar los productos de riego

de jardines. •Peligro de descarga eléctrica: no

dirija el chorro de agua sobre o cerca de cone-

xiones eléctricas, productos o enchufes. •No

dirija el chorro de agua hacia personas o ani-

males. •No hay agua potable. •Solo para uso

no comercial: el uso comercial anulará la garan-

tía. Para uso de riego solo con grifos de agua

domésticos. No apto para uso en interiores o

electrodomésticos. •Presión recomendada - 4

bar. •No utilizar con agua que exceda los 38° C.

•Desmontar y escurrir antes de almacenar en

un ambiente sin heladas. •No deje el producto

presurizado sin supervisión.

Eliminación

¡importante:Deseche el producto a través de

su centro de recogida de reciclaje municipal.

Términos de garantia El fabricante reparará

o reemplazará, a través del distribuidor, cual-

quier parte del producto que se encuentre de-

fectuosa debido a defectos de fabricación, por

un período de 24 meses a partir de la fecha de

compra. Este servicio está sujeto a la siguiente

disposición: el dispositivo se ha utilizado para

los ﬁnes previstos según las recomendaciones

del manual del usuario. La garantía no cubre

defectos debidos a manipulación, uso o des-

gaste incorrectos. La garantía es válida solo si

el cliente devuelve el producto al concesionario

completo en todas sus partes junto con el re-

cibo u otro documento que pruebe la fecha de

compra. La garantía se cumple suministrando

un dispositivo de reemplazo completamente

funcional o reparando el dispositivo defectuoso.

El fabricante se reserva el derecho de elegir

entre estas opciones.

Declaración de conformidad de la UE Fis-

kars Oy, Finlandia certiﬁca que al salir de la

fábrica de Fiskars, los rociadores Fiskars cum-

plen con las directrices armonizadas de la UE,

las normas de seguridad de la UE y las normas

especíﬁcas del producto. Este certiﬁcado se

anula si las unidades se modiﬁcan sin la apro-

bación de Fiskars. Declaración de conformidad

CE de acuerdo con la Directiva Europea de Ma-

quinaria 2006/42 / CE anexo I y otras directivas

aplicables.

Utilice Ajuste el área de riego, la cobertura y

los patrones de rociado con las palancas de

control:

1. Ajuste de la cobertura de riego. •Ajustar la co-

bertura de riego hasta Ø 26 metros girando la

rueda de control de la distancia (C).

2. Ajuste del patrón de rociado. •Ajustar el pa-

trón de aspersión de un chorro potente a una

niebla suave mediante la rotación de la clavija

difusora (D).

3. Ajuste de la zona de riego. •Ajustar fácilmente

el área con la palanca de control de rotación

de la cobertura parcial (E1, E2) a 360° (E3).

Almacenamiento

1. Almacenar en un ambiente libre de heladas.

2.Desconecte, (si tiene control de ﬂujo, póngalo

en posición ON) y drene el aspersor antes de

almacenarlo.

Mantenimiento

1. Mantener el producto limpio. •El conector y la

cabeza del aspersor se pueden separar para

una limpieza más eﬁciente.

•Limpieza con

agua.

2. Almacenar el producto en un lugar seco y

alejado de la luz solar.

3. Las bisagras, los componentes giratorios y

otras partes móviles pueden ser lubricadas en

caso de que se produzca un atasco.

4. Desenroscar para separar el conector y el

cabezal del rociador (G).

Solución de problemas

problema: El aspersor no gira hacia

adelante y hacia atrás.

1. causa posible:Tap está cerrado.

remedio:Abre el grifo.

2. causa posible:Presión de agua insuﬁciente.

remedio:Presión operativa recomendada 4,0

bares.

3. causa posible:La manguera conectada

está torcida/doblada. remedio:Veriﬁque la

manguera.

problema: El aspersor gira hacia un lado y

se detiene.

causa posible:Presión de agua insuﬁciente.

remedio:Presión operativa recomendada

4,0 bares.

problema: El rociador no cubre 360°.

causa posible:La palanca de disparo (E3) está

en posición baja. remedio:Gire la palanca de

disparo (E3) hacia arriba para una cobertura

de 360°.

E1 E2

Completo

Parcialmente

Aspersor de impacto, metal

Cobertura de riego

Zona de riego

ﬁskars.com

pressão operacional recomendada

4.0bar

temperatura de operação

5 – 50°C

máx. temperatura da água

38°C

distância de rega até**

Ø 26m

** O desempenho está relacionado à pressão operacional

Aspersor de impulso, metal

Instruções originais: Modelo 1023656 / 1023658

Recomendação para o tamanho do jardim:

Para tamanho extra grande (500m2ou mais)* jardim.

* De acordo com o guia de tamanhos de jardins Fiskars

+34913446703

A.Base das rodas

- 1023656 (A1),

Base do espigão

- 1023658 (A2).

B.Cabeça de latão e

zinco.

C.Botão de controle de

distância.

D.Pino do difusor.

E.Alavancas de controle para ajustar

a área de rega (E1, E2). Alavanca de

disparo para cobertura de 360° (E3).

F.Ajuste universal - se encaixa com todos os tipos

de conectores e outras marcas.

atenção!Por favor, leia o manual antes de

usar.

atenção!Sempre feche a fonte de água (torneira

de água) após o uso dos produtos para regar o

jardim. •Risco de choque elétrico - Não direcio-

ne o jato de água sobre ou próximo a conexões,

produtos ou tomadas elétricas. •Não direcione

o jato de água para pessoas ou animais. •Sem

água potável. •Apenas para uso não comercial

- o uso comercial anulará a garantia. Para regar,

use apenas a torneira de água doméstica exter-

na. Não para uso interno ou com eletrodomésti-

cos. •Pressão recomendada - 4 bar. •Não use

com água superior a 38° C. •Solte e escorra

antes de guardar em ambiente sem gelo. •Não

deixe o produto pressurizado enquanto não

estiver assistindo.

Eliminação

importante!Descarte o produto através ou

através do centro de coleta municipal de

reciclagem.

Termos de garantia O fabricante deve reparar

ou substituir, através do revendedor, todas as

peças do produto com defeito devido a defeitos

de fabricação, por um período de 24 meses a

partir da data da compra. Este serviço está su-

jeito à seguinte provisão: o dispositivo foi usado

para a ﬁnalidade a que se destina, de acordo

com as recomendações no manual do usuário.

A garantia não cobre defeitos devido a adultera-

ção, uso ou desgaste inadequado. A garantia é

válida apenas se o cliente devolver o produto ao

revendedor completo em todas as suas peças,

juntamente com o recibo ou outro documento

que comprove a data da compra. A garantia é

cumprida fornecendo um dispositivo de substi-

tuição totalmente funcional ou reparando o dis-

positivo com defeito. O fabricante se reserva o

direito de escolher entre essas opções.

Declaração de conformidade da UE A

Fiskars Oy, na Finlândia, certiﬁca que, ao sair

da fábrica da Fiskars, os aspersores da Fiskars

estão em conformidade com as diretrizes da UE

harmonizadas, os padrões da UE de seguran-

ça e os padrões especíﬁcos do produto. Este

certiﬁcado será anulado se as unidades forem

modiﬁcadas sem a aprovação da Fiskars. De-

claração de conformidade CE de acordo com

a Diretiva Europeia de Máquinas 2006/42 / CE,

anexo I e outras diretivas aplicáveis.

Use Ajuste a área de rega, a cobertura e os pa-

drões de pulverização com os botões de controle:

1. Ajuste da cobertura de rega. •Ajuste a cober-

tura de rega até Ø 26 metros girando o botão

de controle de distância (C).

2. Ajuste do padrão de pulverização. •Ajuste o

padrão de pulverização do jato poderoso para

a névoa suave girando o pino do difusor (D).

3. Regulação da área de rega. •Ajuste facilmente

a área com a alavanca de controle de rotação

da cobertura parcial (E1, E2) a 360° (E3).

Armazenamento

1. Armazene em um ambiente livre de gelo.

2. Desconecte (se houver controle de ﬂuxo, co-

loque-o na posição ON) e drene o aspersor

antes de guardar.

Manutenção

1. Mantenha o produto limpo. •Cabeça do co-

nector e do aspersor pode ser destacada

para uma limpeza mais eﬁciente. •Limpeza

com água.

2. Armazene o produto em local seco e longe da

luz solar.

3. Dobradiças, componentes rotativos e outras pe-

ças móveis podem ser lubriﬁcadas caso ocorra

um congestionamento.

4. Desaparafuse para desconectar o conector e a

cabeça do aspersor (G).

Solução de problemas

problema: O aspersor não gira para frente

e para trás.

1. possível causa:A torneira está fechada.

remédio:Abra a torneira.

2. possível causa:Pressão de água insuﬁciente.

remédio:Pressão operacional recomendada

4,0 bars.

3. possível causa:A mangueira conectada

está torcida/dobrada. remédio:Veriﬁque a

mangueira.

problema: O aspersor gira para um lado

e para.

possível causa:Pressão de água insuﬁciente.

remédio:Pressão operacional recomendada

4,0 bars.

problema: O aspersor não cobre 360°.

possível causa:A alavanca de disparo (E3) está

na posição baixa. remédio:Gire a alavanca

de disparo (E3) para cima para uma cobertura

de 360°.

E1 E2

Cheio

Parcial

Aspersor de impulso, metal

Cobertura de rega

Área de rega

ﬁskars.com

empfohlener betriebsdruck

4.0bar

betriebstemperatur

5 – 50°C

max. wassertemperatur

38°C

bewässerungsreichweite bis zu**

Ø 26m

** Die Leistung ist auf den Betriebsdruck bezogen

Impulssprinkler, Metall

Originalanleitung: Modell 1023656 / 1023658

Empfehlung für die Größe des Gartens:

Für extra große Gartenﬂächen (500m2und mehr)*.

* Gemäß Fiskars Leitfaden für Gartengrößen

+498000051810,

service@ﬁskars.com

A.Räder - 1023656

(A1), Erdspieß

- 1023658 (A2).

B.Kopf aus Messing

und Zink.

C.Abstandsregelungs-

knopf.

D.Diusor-Stift.

E.Steuerhebel zur

Einstellung der Bewässerungsﬂäche

(E1, E2). Auslösehebel für 360°

Bewässerung (E3).

F.Universelle Passform - passt auf alle Arten von

Verbindern und andere Marken.

achtung!Bitte lesen Sie die Bedienungsan-

leitung vor der Benutzung durch.

achtung!Schließen Sie immer die Wasserquelle

(Wasserhahn) nach der Verwendung der Gar-

tenbewässerungsprodukte. •Gefahr von Strom-

schlägen - Richten Sie den Wasserstrahl nicht

auf oder in die Nähe von elektrischen Anschlüs-

sen, Produkten oder Steckdosen. •Richten Sie

den Wasserstrahl nicht auf Personen oder Tiere.

•Kein Trinkwasser. •Nur für den nicht-kom-

merziellen Gebrauch - bei gewerblicher Nutzung

erlischt die Garantie. Nur für die Bewässerung

mit einem Wasserhahn im Freien. Nicht für den

Gebrauch in Innenräumen oder an Haushalts-

geräten. •Empfohlener Druck 4 bar. •Nicht mit

Wasser mit einer Temperatur von mehr als 38

°C verwenden. •Vor der Lagerung in frostfreier

Umgebung abnehmen und entleeren. •Lassen

Sie das Produkt nicht unter Druck stehen, wenn

es unbeaufsichtigt ist.

Entsorgung

wichtig!Entsorgen Sie das Produkt über

oder durch Ihre kommunale Sammelstelle für

Recycling.

Garantiebedingungen Der Hersteller repa-

riert oder ersetzt über den Händler alle Teile

des Produkts, die sich aufgrund von Herstel-

lungsfehlern als fehlerhaft erweisen, für einen

Zeitraum von 24 Monaten ab dem Kaufdatum.

Dieser Service unterliegt folgender Bedingung:

Das Gerät wurde gemäß den Empfehlungen in

der Bedienungsanleitung für den vorgesehenen

Zweck verwendet. Die Garantie erstreckt sich

nicht auf Mängel, die auf Manipulation, unsach-

gemäßen Gebrauch oder Verschleiß zurück-

zuführen sind. Die Garantie ist nur dann gültig,

wenn der Kunde das Produkt vollständig in allen

seinen Teilen zusammen mit dem Kaufbeleg

oder einem anderen Dokument, das das Kauf-

datum belegt, an den Händler zurückschickt.

Die Garantie wird durch die Lieferung eines

voll funktionsfähigen Ersatzgerätes oder durch

die Reparatur des defekten Gerätes erfüllt. Der

Hersteller behält sich das Recht vor, zwischen

diesen Optionen zu wählen.

EU-Konformitätserklärung Fiskars Oy,

Finnland, bestätigt hiermit, dass die Sprinkler-

anlagen von Fiskars beim Verlassen des Werks

Fiskars den harmonisierten EU-Richtlinien, den

EU-Sicherheitsnormen und den produktspezi-

ﬁschen Normen entsprechen. Dieses Zertiﬁkat

verliert seine Gültigkeit, wenn die Geräte ohne

Genehmigung von Fiskars modiﬁziert werden.

CE-Konformitätserklärung in Übereinstimmung

mit der europäischen Maschinenrichtlinie

2006/42/EG Anhang I und anderen anwendba-

ren Richtlinien.

Verwendung Stellen Sie die Bewässerungsﬂä-

che, die Reichweite und das Sprühbild mit den

Bedienungsknöpfen ein:

1.Einstellung der Bewässerungsmenge. •Einstel-

len der Bewässerungsmenge bis zu Ø 26 Meter

durch Drehen des Abstandsreglers (C).

2.Sprühbild einstellen. •Durch Drehen des Dif-

fusorstiftes (D) kann das Sprühbild von kräf-

tigem Strahl bis zu sanftem Nebel eingestellt

werden.

3.Einstellung der Bewässerungsﬂäche. •Ein-

faches Verstellen des Bereichs mit dem

Drehschalthebel von Teil- (E1, E2) bis 360°

Abdeckung (E3).

Lagerung

1.Lagern Sie das Produkt in einer frostfreien

Umgebung.

2.Vor dem Lagern abnehmen (wenn es eine

Durchﬂusskontrolle hat, auf ON-Stellung dre-

hen) und den Regner entleeren.

Wartung

1.Halten Sie das Produkt sauber. •Verbinder

und Sprinklerkopf können für eine ezientere

Reinigung abgenommen werden. •Reinigung

mit Wasser.

2.Lagern Sie das Produkt an einem trockenen

Ort und vor Sonnenlicht geschützt.

3.Scharniere, rotierende Teile und andere be-

wegliche Teile können bei Verklemmung ge-

schmiert werden.

4.Zum Abnehmen von Verbinder und Sprinkler-

kopf aufschrauben (G).

Fehlerbehebung

problem: Sprinkler dreht sich nicht

hin und her.

1. mögliche ursache:Hahn ist geschlossen.

abhilfe:Önen Sie den Hahn.

2. mögliche ursache:Unzureichender Wasser-

druck. abhilfe:Empfohlener Betriebsdruck 4,0 bar.

3. mögliche ursache:Angeschlossener Schlauch

ist verdreht/geknickt. abhilfe:Schlauch prüfen.

problem: Sprinkler dreht sich zu einer

Seite und stoppt

mögliche ursache:Unzureichender Wasser-

druck. solution:Empfohlener Betriebsdruck

4,0 bar.

problem: Sprinkler deckt nicht 360° ab.

mögliche ursache:Der Auslösehebel (E3) beﬁn-

det sich in der unteren Position. abhilfe:Klap-

pen Sie den Auslösehebel (E3) nach oben für

eine 360° Abdeckung.

E1 E2

Vollständig

Teilweise

Impulssprinkler, Metall

Bewässerungsmenge

Bewässerungsﬂäche

ﬁskars.com

aanbevolen bedrijfsdruk

4,0 bar

bedrijfstemperatuur

5 – 50°C

maximale watertemperatuur

38°C

beregeningsafstand tot**

Ø 26 m

** Resultaat is afhankelijk van de waterdruk

Pulserende sproeier,

metaal

Originele instructies: Model 1023656 / 1023658

Advies tuinafmetingen:

Voor extra grote tuinen (500 m2en groter)*.

* Overeenkomstig Fiskars afmetingentabel

info@ﬁskars.nl

A.Wielen onderstel

- 1023656 (A1),

Grondpen onderstel

- 1023658 (A2).

B.Kop van koper en zink.

C.Knop voor

afstandsbediening.

D.Diusorpin.

E.Bedieningsschakelaars voor

wĳzigen van sproeigebied (E1, E2).

Tuimelschakelaar voor 360° bereik (E3).

F.Universeel model - past op alle soorten

aansluitingen en andere merken.

attentie!Lees voor gebruik de handleiding.

waarschuwing!Sluit altĳd de watertoevoer

(kraan) af na gebruik van de tuinsproeiers. •

Risico van elektrische schokken: richt de water-

straal nooit op of in de richting van elektrische

aansluitingen, producten of stopcontacten. •

Richt de waterstraal niet op personen of dieren.

•Geen drinkwater. •Uitsluitend voor particu-

lier gebruik - bĳ commercieel gebruik komt de

garantie te vervallen. Uitsluitend te gebruiken

met buitenkraan. Niet bestemd voor gebruik

binnenshuis of met apparaten. •Aanbevolen

druk 4 bar. •Gebruik nooit water dat warmer

is dan 38°C. •Koppel de slang los en laat deze

leeglopen voordat u het product opbergt op een

vorstvrĳe plek. •Zorg dat het product nooit on-

beheerd onder druk staat.

Wegwerpen

belangrijk:laat het product afvoeren door of via

het plaatselĳke afvalinzamelingspunt.

Garantievoorwaarden De fabrikant repareert

of vervangt, via de leverancier, onderdelen van

het product die niet goed werken door fabrica-

gefouten, gedurende een periode van 24 maan-

den vanaf de datum van aankoop. Deze service

geldt onder de volgende voorwaarde: het ap-

paraat is gebruikt voor het doeleinde waarvoor

het is ontworpen, in overeenstemming met de

aanbevelingen in de gebruikershandleiding. De

garantie geldt niet voor defecten door onbe-

voegde demontage, verkeerd gebruik of slĳtage.

De garantie geldt uitsluitend indien de klant

het product in complete staat, samen met de

kassabon of een ander document waarmee de

aankoopdatum kan worden aangetoond, terug-

brengt naar de leverancier. De garantie bestaat

uit levering van een volledig werkend product of

uit reparatie van het defecte product. De fabri-

kant behoudt zich het recht voor om te bepalen

voor welke van deze opties wordt gekozen.

EU Verklaring van Overeenstemming

Fiskars Oy, Finland, verklaart hierbĳ dat Fiskars

sproeiers die de fabriek van Fiskars verlaten in

overeenstemming zĳn met de geharmoniseerde

EU-richtlĳnen, EU-veiligheidsnormen en pro-

ductspeciﬁeke normen. Dit certiﬁcaat wordt on-

geldig in geval van aanpassingen aan producten

zonder toestemming van Fiskars. CE-verklaring

van overeenstemming conform Europese Ma-

chinerichtlĳn 2006/42/EC bĳlage 1 en andere

toepasselĳke richtlĳnen.

Gebruik Gebruik de bedieningsknoppen om

het sproeioppervlak, het sproeibereik en het

sproeipatroon in te stellen.

1. Wĳzigen van het sproeibereik. •Gebruik de

draaiknop voor afstandbediening (C) om het

sproeibereik in te stellen tot maximaal 26 me-

ter doorsnede.

2. Wĳzigen van het sproeipatroon. •Wĳzig

het sproeipatroon van een krachtige straal

naar zachte nevel door aan de diusorpin te

draaien.

3. Wĳzigen van het sproeioppervlak. •Stel het

sproeioppervlak gemakkelĳk in met de draai-

knop, van gedeeltelĳk (E1, E2) naar 360° (E3).

Opbergen

1. Opbergen op een vorstvrĳe plek.

2. Heeft de sproeier een stroomregelaar, zet

deze dan op stand 1, koppel de sproeier los

en laat eventueel restwater weglopen voordat

u de sproeier opbergt.

Onderhoud

1. Houd het product schoon. •Het aansluitstuk

en de kop kunnen worden gedemonteerd

voor eciënte reiniging. •Reinigen met water.

2. Opbergen op een droge plaats zonder direct

zonlicht.

3. Scharnieren, draaiende onderdelen en andere

bewegende onderdelen kunnen gesmeerd

worden als de sproeier vastloopt.

4. Draai de schroeven los om het aansluitstuk en

de sproeikop te ontkoppelen (G).

Oplossen van problemen

probleem: De sproeier zwenkt niet.

1. mogelijke oorzaak:De kraan is dicht.

oplossing:Draai de kraan open.

2. mogelijke oorzaak:De waterdruk is onvol-

doende. oplossing:Aanbevolen bedrĳfsdruk

4 bar.

3. mogelijke oorzaak:De slang is gedraaid

of er zit een knik in. oplossing:Controleer de

slang.

probleem: De sproeier draait naar één kant

en stopt dan.

mogelijke oorzaak:De waterdruk is te laag.

oplossing:Aanbevolen bedrĳfsdruk 4 bar.

probleem: Het bereik van de sproeier is

minder dan 360°.

mogelijke oorzaak:De tuimelschakelaar (E3)

staat op stand ‘laag’. oplossing:Zet de tuimel-

schakelaar (E3) om voor een bereik van 360°.

E1 E2

Volledig

Gedeeltelijk

Pulserende sproeier, metaal

Sproeibereik

Sproeioppervlak

ﬁskars.com

pressione di esercizio consigliata

4.0bar

temperatura operativa

5 – 50°C

max. temperatura dell’acqua

38°C

distanza di irrigazione fino a**

Ø 26m

** Le prestazioni sono correlate alla pressione di esercizio

Irrigatore a impulso

in metallo

Istruzioni originali: Modello 1023656 / 1023658

Raccomandazione per le dimensioni del giardino:

Per giardini di dimensioni molto grandi (500m2e oltre)*.

* Secondo la guida alle dimensioni del giardino Fiskars

Fiskars Italy s.r.l.,

Via Paracelso, 24 - Palazzo Cassiopea 2,

20864 Agrate Brianza (MB).

+390395787501

A.Base con ruote

- 1023656 (A1),

Base a punta

- 1023658 (A2).

B.Testa in ottone e zinco.

C.Manopola di controllo

della distanza.

D.Perno diusore.

E.Leve di comando per la regolazione

dell’area di irrigazione (E1, E2). Leva di

scatto per copertura a 360° (E3).

F.Universale: compatibile con tutti i connettori anche di

altre marche.

attenzione!Si prega di leggere il manuale

prima dell’uso.

attenzione!Chiudere sempre la fonte d’acqua

(rubinetto dell’acqua) dopo l’uso dei prodotti

per l’irrigazione del giardino. •Rischio di scosse

elettriche - Non dirigere il getto d’acqua sopra o

vicino a collegamenti elettrici, prodotti o prese.

•Non dirigere il getto d’acqua verso persone

o animali. •Acqua non potabile. •Solo per uso

non commerciale - l’uso commerciale annullerà

la garanzia. Solo per l’irrigazione con rubinetto

dell’acqua per esterni. Non per uso interno o

apparecchi. •Pressione consigliata - 4 bar. •

Non utilizzare con acqua superiore a 38°C. •

Staccare e scaricare prima di riporlo in un am-

biente privo di gelo. •Non lasciare il prodotto in

pressione quando incustodito.

Smaltimento

importante!Smaltire il prodotto tramite il centro

di raccolta dierenziata per il riciclaggio.

Termini di garanzia Il produttore riparerà o

sostituirà, tramite il rivenditore, tutte le parti del

prodotto ritenute difettose a causa di difetti di

fabbricazione, per un periodo di 24 mesi dalla

data di acquisto. Questo servizio è soggetto alla

seguente disposizione: il dispositivo è stato uti-

lizzato per lo scopo previsto secondo le racco-

mandazioni contenute nel manuale dell’utente.

La garanzia non copre difetti dovuti a mano-

missione, uso improprio o usura. La garanzia è

valida solo se il cliente restituisce il prodotto al

rivenditore completo in tutte le sue parti insieme

alla ricevuta o altro documento comprovante la

data di acquisto. La garanzia viene soddisfatta

fornendo un dispositivo di sostituzione com-

pletamente funzionale o riparando il dispositivo

difettoso. Il produttore si riserva il diritto di sce-

gliere tra queste opzioni.

Dichiarazione di conformità UE

Fiskars Oy, Finlandia con la presente certiﬁca

che, quando escono dalla fabbrica Fiskars, gli

irrigatori Fiskars sono conformi alle linee guida

armonizzate dell’UE, alle norme di sicurezza

UE e alle norme speciﬁche del prodotto. Que-

sto certiﬁcato diventa nullo se le unità vengono

modiﬁcate senza l’approvazione Fiskars. Dichia-

razione di conformità CE secondo la Direttiva

macchine europea 2006/42 / CE allegato I e

altre direttive applicabili.

Uso Regola l’area di irrigazione, la copertura e

la tipologia di getto con le manopole di controllo:

1. Adeguamento della copertura. •Regola la co-

pertura dell’irrigazione ﬁno a Ø 26 metri ruo-

tando la manopola di controllo della distanza

(C).

2. Regolazione del tipo di getto. •Regola il tipo

di getto dal getto potente alla nebbia delicata

ruotando il perno del diusore (D).

3. Regolazione dell’area di irrigazione. •Regola

facilmente l’area con la leva di controllo della

rotazione da parziale (E1, E2) a copertura a

360° (E3).

Conservazione

1. Conservare in un ambiente privo di gelo.

2. Staccare (se ha il controllo del ﬂusso, portarlo

su ON) e scaricare l’irrigatore prima di riporlo.

Manutenzione

1. Mantenere il prodotto pulito. •Il connettore e

la testa dell’irrigatore possono essere staccati

per una pulizia più eciente. •Pulire con acqua.

2. Conservare il prodotto in un luogo asciutto e

lontano dalla luce solare.

3. Cerniere, componenti rotanti e altre parti

mobili possono essere lubriﬁcati in caso di

inceppamento.

4. Svitare per staccare il connettore e la testa

dell’irrigatore (G).

Risoluzione dei problemi

problema: Lo spruzzatore non ruota avanti

e indietro.

1. causa possibile:Il rubinetto è chiuso.

rimedio:Apri il rubinetto.

2. causa possibile:Pressione dell’acqua insu-

ciente. rimedio:Pressione operativa consigliata

4,0 bar.

3. causa possibile:Il tubo collegato è attorciglia-

to/piegato. rimedio:Controllare il tubo.

problema: L’irrigatore ruota da un lato

e si ferma.

causa possibile:Pressione dell’acqua insu-

ciente. rimedio:Pressione operativa consigliata

4,0 bar.

problema: Lo spruzzatore non copre 360°.

causa possibile:La leva di scatto (E3) è in posi-

zione bassa. rimedio:Sollevare la leva di scatto

(E3) per una copertura a 360°.

E1 E2

Totale

Parziale

Irrigatore a impulso in metallo

Copertura

Area di irrigazione

ﬁskars.com

zalecane ciśnienie robocze

4.0bar

temperatura pracy

5 – 50°C

max. temperatura wody

38°C

odległość nawadniania do**

Ø 26m

** Wydajność zależy od ciśnienia roboczego

Zraszacz pulsacyjny,

metalowy

Oryginalne instrukcje: Model 1023656 / 1023658

Zalecenie dotyczące wielkości ogrodu:

Do bardzo dużych powierzchni (500m2i więcej)* ogrodu.

* Według przewodnika po rozmiarach ogrodu Fiskars

Fiskars Polska Sp. z o. o.,

ul. Annopol 4A,

03-236 Warszawa

+48223108500

A.Podstawa statywu

- 1023656 (A1),

Podstawa na szpilce

- 1023658 (A2).

B.Głowica mosiężna i

cynkowa.

C.Pokrętło kontroli

odległości.

D.Sworzeń dyfuzora.

E.Dźwignie sterujące do regulacji

obszaru podlewania (E1, E2). Dźwignia

wyzwalania dla zasięgu 360° (E3).

F.Uniwersalne dopasowanie - pasuje do wszystkich

typów złączy, także innych marek.

uwaga!Proszę przeczytać instrukcję przed

użyciem.

ostrzeżenie!Zawsze zakręcaj źródło wody

(kran) po użyciu produktów do podlewania

ogrodu. •Ryzyko porażenia prądem - nie kieruj

strumienia wody na (lub w pobliżu) połączenia

elektryczne, produkty czy gniazda elektryczne.

•Nie kieruj strumienia wody w stronę osób lub

zwierząt. •Brak wody pitnej. •Wyłącznie do

użytku niekomercyjnego - użycie komercyjne

spowoduje utratę gwarancji. Do podlewania

używać wyłącznie wody z kranu na zewnątrz

domu. Nie nadaje się do użytku w pomieszcze-

niach. •Zalecane ciśnienie - 4 bary. •Nie stoso-

wać z wodą przekraczającą 38°C. •Odłączyć i

opróżnić przed przechowywaniem w pomiesz-

czeniu wolnym od mrozu. •Nie pozostawiaj pro-

duktu pod ciśnieniem, gdy jest on bez nadzoru.

Utylizacja

ważne!Produkt należy zutylizować w miejskim

centrum zbiórki lub za jego pośrednictwem.

Warunki gwarancji Producent powinien

naprawić lub wymienić, za pośrednictwem

sprzedawcy, wszelkie części produktu uznane

za wadliwe z powodu wad produkcyjnych, przez

okres 24 miesięcy od daty zakupu. Ta usługa

podlega następującym przepisom: urządzenie

było używane zgodnie z przeznaczeniem, zgod-

nie z zaleceniami w instrukcji obsługi. Gwarancja

nie obejmuje wad spowodowanych ingerencją

użytkownika, niewłaściwym użytkowaniem lub

zużyciem. Gwarancja jest ważna tylko wtedy,

gdy klient zwróci kompletny produkt sprzedaw-

cy (we wszystkich częściach) wraz z paragonem

lub innym dokumentem potwierdzającym datę

zakupu. Gwarancja jest realizowana poprzez

dostarczenie w pełni funkcjonalnego urządzenia

zastępczego lub naprawę wadliwego urządze-

nia. Producent zastrzega sobie prawo wyboru

między tymi opcjami.

Deklaracja zgodności UE Fiskars Oy,

Finlandia niniejszym zaświadcza, że opusz-

czając fabrykę Fiskars zraszacze Fiskars są

zgodne ze zharmonizowanymi wytycznymi UE,

normami bezpieczeństwa UE oraz normami

specyﬁcznymi dla produktu. Ten certyﬁkat traci

ważność, jeśli jednostki zostaną zmodyﬁkowane

bez zgody Fiskars. Deklaracja zgodności CE

zgodnie z europejską dyrektywą maszynową

2006/42 / WE załącznik I i innymi obowiązujący-

mi dyrektywami.

Użytkowanie Dostosuj obszar podlewania,

zasięg i rodzaj natrysku za pomocą pokręteł

sterujących:

1.Regulacja zasięgu podlewania. •Ustaw zasięg

nawadniania do Ø 26 metrów, obracając po-

krętło regulacji odległości (C).

2.Regulacja rodzaju natrysku. •Dostosuj rodzaj

strumienia od silnego strumienia do delikat-

nej mgły, obracając kołek zraszacza (D). Silny

strumień/Deszcz.

3.Regulacja obszaru podlewania. •Łatwo do-

stosuj obszar za pomocą dźwigni kontroli

obrotu od częściowego (E1, E2) do pokrycia

360° (E3).

Przechowywanie

1.Przechowywać w środowisku

niezamarzającym.

2.Odłącz (jeśli urządzenie ma kontrolę prze-

pływu, ustaw go w pozycji ON) i opróżnij zra-

szacz przed odłożeniem.

Konserwacja

1.Utrzymuj produkt w czystości. •Złącze i gło-

wicę zraszacza można odłączyć w celu wy-

dajniejszego czyszczenia. •Czyścić wodą.

2.Produkt należy przechowywać w suchym

miejscu, z dala od światła słonecznego.

3.Zawiasy, obracające się elementy i inne ru-

chome części mogą być smarowane na wy-

padek zacięcia.

4.Odkręć, aby odłączyć złącze i głowicę zra-

szacza (G).

Rozwiązywanie problemów

problem: Zraszacz nie obraca się do przodu

i do tyłu.

1. możliwa przyczyna:Kran jest zamknięty.

rozwiązanie:Otwórz kran.

2. możliwa przyczyna:Niewystarczające ci-

śnienie wody. rozwiązanie:Zalecane ciśnienie

robocze 4 bary.

3. możliwa przyczyna:Podłączony wąż jest

skręcony/załamany. rozwiązanie:Sprawdź wąż.

problem: Zraszacz obraca się w jedną stro-

nę i zatrzymuje się.

możliwa przyczyna:Niewystarczające ciśnienie

wody. rozwiązanie:Zalecane ciśnienie robocze

4 bary.

problem: Zraszacz nie obejmuje 360°.

możliwa przyczyna:Dźwignia wyzwalająca (E3)

znajduje się w niskim położeniu. rozwiąza-

nie:Przesuń dźwignię wyzwalającą (E3) w górę,

aby uzyskać zasięg 360°.

E1 E2

Pełny

Częściowy

Zraszacz pulsacyjny, metalowy

Zasięgu podlewania

Obszaru podlewania

ﬁskars.com

ajánlott üzemi nyomás

4.0bar

üzemi hőmérséklet

5 – 50°C

max. vízhőmérséklet

38°C

öntözési távolság**

Ø 26m

** A teljesítmény az üzemi nyomáshoz kapcsolódik

Esőztető, fém

Eredeti utasítások: Modell 1023656 / 1023658

Ajánlás a kert méretére:

Extra nagy méretű (500m2vagy annál nagyobb)* kert számára.

* A Fiskars kertméret-útmutatója szerint

Fiskars Polska Sp. z o. o.,

ul. Annopol 4A,

03-236 Warszawa

+3614530945

A.Kerékalap

- 1023656 (A1),

Leszúrótüske

- 1023658 (A2).

B.Sárgaréz és cinkfej.

C.Távolságvezérlő gomb.

D.Diúzor tű.

E.Vezérlőkarok az öntözési terület

beállításához (E1, E2). Kioldókar 360°-os lefedéshez (E3).

F.Univerzális illesztés - minden típusú csatlakozóhoz és

más márkához is használható.

figyelem!Használat előtt kérjük,

olvassa el a használati útmutatót.

figyelem!A kerti öntözési termékek használata

után mindig zárja el a vízforrást (vízcsapot). •

Áramütés veszélye - Ne irányítsa a vízsugarat

elektromos csatlakozásokra, termékekre vagy

konnektorokra. •Ne irányítsa a vízsugarat em-

berek vagy állatok felé. •Nem ivóvíz. •Kizárólag

nem kereskedelmi használatra - kereskedelmi

felhasználás esetén érvényét veszti a garancia.

Öntözéshez csak szabadtéri háztartási csapte-

leppel használható. Nem használható beltéren

vagy más készülékekhez. •Ajánlott nyomás - 4

bar. •Ne használja 38°C-ot meghaladó vízhő-

mérséklet mellett. •Fagymentesítés előtt szerelje

szét. •Ne hagyja nyomás alatt a terméket fel-

ügyelet nélkül.

Megsemmisítés

fontos!A terméket az önkormányzati újrahasz-

nosítási gyűjtőközpontba vigye megsemmisítés

céljából.

Jótállási feltételek A gyártó a vásárlás napjá-

tól számított 24 hónapig a kereskedőn keresz-

tül javít vagy kicserél minden olyan alkatrészt,

amely hibásnak bizonyult, gyártási hibák miatt.

Ezt a szolgáltatást a gyártó az alábbi esetben

vállalja: az eszközt rendeltetésszerűen hasz-

nálták, a felhasználói kézikönyv ajánlásainak

megfelelően. A jótállás nem terjed ki a hamisítás,

nem megfelelő használat vagy kopás okozta

hibákra. A jótállás csak akkor érvényes, ha az

ügyfél a terméket a teljes alkatrészével együtt

visszaküldi a kereskedőnek, a vásárlás dátumát

igazoló nyugtával vagy egyéb dokumentummal

együtt. A jótállás teljes működésű csereeszköz

szállításával vagy a hibás eszköz javításával tel-

jesül. A gyártó fenntartja a jogot e lehetőségek

közötti választásra.

EU megfelelőségi nyilatkozat A Fiskars Oy,

Finnország igazolja, hogy a Fiskars gyárából

való kilépéskor a Fiskars esőztetők összhang-

ban vannak az EU harmonizált irányelveivel, az

EU biztonsági előírásaival és termékspeciﬁkus

szabványaival. Ez a tanúsítvány érvényét veszti,

ha az egységeket a Fiskars jóváhagyása nélkül

módosítják. CE-megfelelőségi nyilatkozat a

2006/42 / EK európai gépi irányelv I. mellék-

letének és más alkalmazandó irányelveknek

megfelelően.

Használat Állítsa be az öntözési területet,

a lefedettséget és a permetezési mintákat a

vezérlőgombokkal:

1.Az öntözési lefedettség beállítása. •Állítsa be

az öntözés fedettségét Ø 26 méterig a forgó

távolságszabályozó gombbal (C).

2.A szórásminta beállítása. •Állítsa be a per-

metezési mintázatot az erőteljes kilövelléstől

az enyhe permetezésig a diúzor csavarjának

forgatásával (D).

3.Az öntözési terület beállítása. •Könnyen be-

állíthatja a területet a forgatásvezérlő karral a

részlegestől (E1, E2) egészen a 360° lefedésig

(E3).

Tárolás

1.Fagymentes környezetben tárolandó.

2.Szerelje szét (ha áramlásvezérlővel rendel-

kezik, fordítsa ON állásba) és engedje le az

esőztetőt tárolás előtt.

Karbantartás

1.Tartsa tisztán a terméket. •A csatlakozó és az

esőztető fej leszerelhető a hatékonyabb tisztí-

tás érdekében. •Tisztítás vízzel.

2.A termék száraz helyen, napfénytől távol

tartandó.

3.A zsanérok, a forgó alkatrészek és más moz-

gó alkatrészek kenhetők elakadás esetén.

4.Csavarja le a csatlakozót és az esőztetőfejet

(G).

Hibaelhárítás

probléma: Az esőztető nem forog oda-visz-

sza.

1. lehetséges ok:A csap zárt. jogorvoslat:

Nyissa ki a csapot.

2. lehetséges ok:Nem megfelelő víznyomás.

jogorvoslat:Ajánlott üzemi nyomás 4,0 bar.

3. lehetséges ok:A csatlakoztatott tömlő el van

csavarva. jogorvoslat:Ellenőrizze a tömlőt.

probléma: Az esőztető az egyik oldalra

forog és megáll..

lehetséges ok:Nem megfelelő víznyomás.

jogorvoslat:Ajánlott üzemi nyomás 4,0 bar.

probléma: Az esőztető nem fedi le a 360°-ot.

lehetséges ok:Az kioldókar (E3) alacsony hely-

zetben van. jogorvoslat:Fordítsa felfelé a kiol-

dókart (E3) a 360°-os lefedés érdekében.

E1 E2

Teljes

Részleges

Esőztető, fém

Öntözési lefedettség

Öntözési terület

ﬁskars.com

soovituslik veesurve

4.0bar

töötemperatuur

5 – 50°C

max. veetemperatuur

38°C

kastmisdistants kuni**

Ø 26m

** Jõudlus on seotud veesurvega

Impulssvihmuti, Metallist

Originaal juhised: Mudel 1023656 / 1023658

Soovituslik aiasuurus:

Sobib suurtele (üle 500m2) * aedadele.

* Vastavalt Fiskarsi aiasuuruse juhendile

+3726017010

A.Ratastel vihmuti

- 1023656 (A1),

Piik vihmuti

- 1023658 (A2).

B.Messing ja tsink pea.

C.Kauguse kontroll nupp.

D.Difuuser nõel.

E.Juhtkangid kastmisala seadistamiseks

(E1, E2). Juhtkang 360° kastmisala valimiseks (E3).

F.Universaalne sobivus – sobib ka teiste kaubamärkidega

toodetega.

tähelepanu!Enne kasutamist lugege kind-

lasti kõiki ohutus- ja kasutusjuhiseid!

ettevaatust!Sulgege alati veekraan peale kast-

mistarvikute kasutamist!. •Elektrilöögi oht - Ärge

suunake veejuga elektriseadmetele, pistikutele

ega juhtmetele. •Ärge suunake veejuga inimes-

tele ja loomadele. •Mitte kasutada joogiveena. •

Ainult mitteäriliseks kasutamiseks - äriline kasu-

tamine muudab garantii kehtetuks. Kastmiseks

kasutada ainult õues asuvaid veekraane. Mitte

kasutada sisetingimustes. •Soovituslik veesurve

- 4 bar. •Ärge kasutage kui veetemperatuur üle-

tab 38°C. •Enne hoiustamist ühendage lahti ja

kuivatage toode. Kaitske jäätumise eest! •Ärge

jätke toodet järelvalveta, kui ta on surve all.

Utiliseerimine

tähtis:Utiliseerige toode koostöös või läbi koha-

liku jäätmekäitluskeskuse.

Garantii tingimused Tootja parandab või

asendab toote või tooteosa, läbi edasimüüja, kui

tootel leidub defekt, mis on seotud tootmises

tekkinud vea tõttu ja mis ilmneb, kuni 24 kuud

pärast ostusooritamist. Selle tingimuse suhtes

kehtib järgmine nõue: toodet on kasutatud vas-

tavavalt sihtotstarbele ja vastavalt kasutusjuhen-

dile. Garantii alusel ei korvata defekte, mis on

tekkinud lõhkumisest, väärast kasutamisest või

kulumisest. Garantii on kehtiv, kui ostja tagastab

toote edasimüüjale komplektsena koos kviitungi

või muu ostukuupäeva tõendava dokumendiga.

Garantii täidetakse, kas asendusseadme tar-

nimisega või vigase seadme parandamisega.

Tootja jätab endale õiguse valida nende valikute

vahel.

EL-i vastavusdeklaratsioon Fiskars Oy,

Soome kinnitab, et Fiskarsi tehasest lahkudes

vastavad Fiskarsi vihmutid EL-i harmoneeritud

juhistele, EL-i ohutusstandarditele ja tootespet-

siiﬁlistele standarditele. See sertiﬁkaat kaotab

kehtivuse, kui tooteid muudetakse ilma Fiskarsi

nõusolekuta. CE-vastavusdeklaratsioon vas-

tavalt Euroopa masinadirektiivi 2006/42 / EÜ I

lisale ja teistele kohaldatavatele direktiividele.

Kasutamine Seadista kastmisala, kaugust ja

veejoamustrit kontrollnuppudega.

1. Kastmiskauguse reguleerimine. •Seadista

kastmiskaugus (kuni Ø 26 meetrit) keerates

kontrollnuppu (C).

2. Veejoamustrit seadistamine. •Vali sobiv

veejoamuster reguleerides difuuser nõela (D).

3. Kastmisala seadistamine. •Vali sobiv kastmis-

ala seadistades juhtkange, kas osaline kattu-

vus (E2, E2) või kuni 360° kattuvus (E3).

Hoiustamine

1. Kaitske jäätumise eest!

2. Ühendage lahti (Keerake kontrollnupp

ON asendisse) ja tühjendage veest enne

hoiustamist.

Hooldus

1. Hoidke toode puhas. •Liitmik ja vihmutipea on

võimalik puhastamiseks eemaldada. •Puhast-

age puhta veega.

2. Hoiustage toode kuivas kohas ja kaitske ot-

sese päikesevalguse eest.

3. Liigendid ja muud pöörlevaid osi võib õlitada

ummistuste või kinni jäämise ilmumisel.

4. Keerake lahti, et eemaldada liitmik ja vihmuti

pea (G).

Tõrkeotsing

probleem: Vihmuti ei keerle edasi ega ta-

gasi.

1. võimalik põhjus:Kraan on suletud.

abinõu:Avage kraan.

2. võimalik põhjus:Ebapiisav veesurve.

abinõu:Soovituslik veesurve on 4,0 bar.

3. võimalik põhjus:Ühendatud veevoolik on

väänatud / kõverdatud. abinõu:Kontrollige

veevoolikut.

probleem: Vihmuti pöörleb ühele küljele ja

jääb seisma.

võimalik põhjus:Ebapiisav veesurve.

abinõu:Soovituslik veesurve on 4,0 bar.

probleem: Vihmuti ei pöörle 360°.

võimalik põhjus:Juhtkang (E3) alumises posit-

sioonis. abinõu:Tõstke üles juhtkang (E3).

E1 E2

Täis

Osaline

Impulssvihmuti, Metallist

Kastmiskauguse

Kastmisala

ﬁskars.com

ieteicamais darba spiediens

4.0bāri

darba temperatūra

5 – 50°C

maks. ūdens temperatūra

38°C

laistīšanas attālums līdz**

Ø 26m

** Veiktspēja ir saistīta ar darba spiedienu

Metāla impulsu smidzinātājs

Oriģinālās instrukcijas: Modelim 1023656 / 1023658

Ieteicamais dārza izmērs:

Īpaši lielam (500m2un lielākam)* dārzam.

* Saskaņā ar Fiskars dārza izmēra ceļvedi

+3582043910

A.Riteņu pamatne

- 1023656 (A1),

Spraudveida pamatne

- 1023658 (A2).

B.Misiņa un cinka galva.

C.Attāluma vadības poga.

D.Difuzora tapa.

E.Vadības sviras laistīšanas laukuma

regulēšanai (E1, E2). Pārvietošanas svira

360° pārklājumam (E3).

F.Universāla saderība - der visu veidu savienotājiem

un citiem zīmoliem.

uzmanību!Pirms lietošanas izlasiet

rokasgrāmatu.

brīdinājums!Pēc dārza laistīšanas piederumu

lietošanas vienmēr aizveriet ūdens avotu (ūdens

krānu). •Elektriskās strāvas trieciena draudi

- nevērsiet ūdens strūklu uz elektrisko savieno-

jumu, izstrādājumu vai kontaktligzdu tuvumā. •

Nevērsiet ūdens strūklu pret cilvēkiem vai dzīv-

niekiem. •Nedzert ūdeni. •Tikai nekomerciālai

lietošanai - komerciālai lietošanai garantija tiks

anulēta. Laistīšanai paredzēts tikai ar mājas

ūdens krānu. Nav paredzēts lietošanai telpās vai

ierīcēs. •Ieteicamais spiediens - 4 bāri. •Nelie-

tot ar ūdeni virs 38° C. •Atvienojiet un izžāvējiet

pirms uzglabāšanas aukstuma brīvā vidē. •Ne-

atstājiet izstrādājumu zem spiediena, kamēr tas

netiek izmantots.

Likvidēšana

svarīgs!Izmetiet produktu pašvaldības atkritu-

mu savākšanas punktā.

Garantijas noteikumi Ražotājs ar izplatītāja

starpniecību remontē vai aizstāj visas ražojuma

daļas, kas 24 mēnešus no iegādes datuma ir

atzītas par kļūmēm ražošanas defektu dēļ. Uz

šo pakalpojumu attiecas šāds noteikums: ierīce

ir izmantota paredzētajam mērķim, kā paredzēts

lietotāja rokasgrāmatā. Garantija neattiecas uz

defektiem, kas radušies viltošanas, nepareizas

lietošanas vai nodiluma dēļ. Garantija ir spēkā

tikai tad, ja klients atdod preci izplatītājam pilnā

apjomā kopā ar kvīti vai citu dokumentu, kas ap-

liecina pirkuma datumu. Garantija tiek izpildīta,

piegādājot pilnībā funkcionējošu rezerves ierīci

vai salabojot bojāto ierīci. Ražotājs patur tiesības

izvēlēties starp šīm iespējām.

ES atbilstības deklarācija Fiskars Oy, Somija

ar šo apliecina, ka, izejot no Fiskars rūpnīcas,

Fiskars smidzinātāji atbilst saskaņotajām ES

vadlīnijām, ES drošības standartiem un izstrā-

dājumiem raksturīgajiem standartiem. Šis serti-

ﬁkāts zaudē spēku, ja vienības tiek pārveidotas

bez Fiskars apstiprinājuma. CE atbilstības dek-

larācija saskaņā ar Eiropas Mašīnu direktīvas

2006/42 / EK I pielikumu un citām piemēroja-

mām direktīvām.

Izmantojiet Pielāgojiet laistīšanas laukumu,

pārklājumu un izsmidzināšanas modeļus ar va-

dības pogām:

1.Laistīšanas pārklājuma regulēšana. •Pielāgojiet

laistīšanas pārklājumu līdz Ø 26 metriem, pa-

griežot attāluma vadības pogu (C).

2.Smidzināšanas modeļa pielāgošana. •Pie-

lāgojiet smidzināšanas modeli no spēcīgas

strūklas līdz maigai miglai, pagriežot difuzora

tapu (D).

3.Laistīšanas zonas regulēšana. •Ar rotācijas

vadības sviru viegli pielāgojiet zonu no daļēja

(E1, E2) līdz 360° pārklājumam (E3).

Uzglabāšana

1.Uzglabāt apstākļos bez sala.

2.Pirms uzglabāšanas atvienojiet (ja tam ir plūs-

mas kontrole, pagrieziet to pozīcijā ON) un

iztuksojiet smidzinātāju.

Apkope

1.Uzturiet izstrādājumu tīru. •Efektīvākai tīrīša-

nai var atvienot savienotāju un smidzinātāja

galvu. •Tīrīšana ar ūdeni.

2.Uzglabājiet produktu sausā vietā un prom no

saules stariem.

3.Eņģes, rotējošās detaļas un citas kustīgās

daļas var ieeļļot, ja rodas iestrēgumi.

4.Atskrūvējiet, lai atvienotu savienotāju un smi-

dzinatāja galvu (G).

Traucējumu meklēšana

problēma: Smidzinātājs negriežas uz priek-

šu un atpakaļ.

1. iespējamais iemesls:Krāns ir aizvērts.

labot:Atveriet krānu.

2. iespējamais iemesls:Nepietiekams ūdens

spiediens. labot:Ieteicamais darba spiediens

4,0 bāri.

3. iespējamais iemesls:Pievienotā šļūtene ir savī-

ti / saliekta. labot:Pārbaudiet šļūteni.

problēma: Smidzinātājs pagriežas uz vienu

pusi un apstājas.

iespējamais iemesls:1.Nepietiekams ūdens

spiediens. labot:1.Ieteicamais darba spiediens

4,0 bāri.

problēma: Smidzinātājs neaptver 360°.

iespējamais iemesls:1.Pārvietošanas svira (E3)

ir zemā stāvoklī. labot:Pagrieziet ieslēgšanas

sviru (E3) uz augšu, lai pārklājums būtu 360°.

E1 E2

Pilns

Daļējs

Metāla impulsu smidzinātājs

Laistīšanas pārklājuma

Laistīšanas zonas

ﬁskars.com

rekomenduojamas naudojimo slėgis

4.0barai

naudojimo temperatūra

5 – 50°C

maksimali vandens temperatūra

38°C

laistymo nuotolis iki**

Ø 26m

** Rezultatas priklauso nuo slėgio naudojimo metu

Pulsinis purkštuvas,

metalinis

Originalios instrukcijos: Modelis 1023656 / 1023658

Rekomendacija sodo dydžiui:

Ypač dideliems sodams (500m2ir daugiau)*.

* Pagal Fiskars sodo dydžio gidą

+3582043910

A.Pagrindas su ratukais

- 1023656 (A1),

Pagrindas su smaigu

- 1023658 (A2).

B.Žalvario ir cinko galva.

C.Atstumo valdymo

rankenėlė.

D.Difuzoriaus kaištis.

E.Valdymo svirtys laistomo ploto

reguliavimui (E1, E2). Nuotolio svirtis 360° aprėpčiai (E3).

F.Universali jungtis - tinka su visais jungčių tipais ir kitais

prekės ženklais.

dėmesio!Prieš naudodami perskaitykite

naudojimo vadovą.

įspėjimas!Visuomet užsukite vandens šaltinį

(vandens čiaupą) panaudojus produktus sodo

laistymui. •Elektros šoko pavojus - Nenukreipkite

vandens srovės į ar šalia elektros jungtis, pro-

duktus ar lizdus. •Nenukreipkite vandens srovės į

asmenis ar gyvūnus. •Negeriamas vanduo. •Ne-

komerciniam naudojimui - komercinis naudojimas

panaikina garantiją. Laistyti galima tik su lauko

vandens maišytuvu. Nenaudoti viduje ar su prietai-

sais. •Rekomenduojamas slėgis 4 barai. •Nenau-

dokite su vandeniu, kurio temperatūra viršija 38°C.

•Išardykite ir išleiskite vandenį prieš sandėliuodami

aplinkoje be šerkšno. •Nepalikite produkto veikia-

mo slėgiu be priežiūros.

Išmetimas

svarbu!Produktą utilizuokite savivaldybės atlie-

kų surinkimo centruose.

Garantijos sąlygos Gamintojas patvarkys ar

pakeis, per tarpininkus, bet kurias gamybos

proceso metu brokuotas produkto dalis, 24 mė-

nesius nuo pirkimo datos. Ši paslauga suteikia-

ma, jeigu buvo tenkinama sąlyga: įrenginys buvo

naudotas tam tikslui, kuriam skirtas, laikantis

naudojimo rekomendacijų pateikiamų naudoji-

mo vadove. Garantija neapima broko, susijusio

su produkto modiﬁkavimu, keitimu, netinkamu

naudojimu bei natūraliu nusidėvėjimu. Garantija

galioja tik tuomet, kada naudotojas tarpininkui

grąžina pilną komplektą, su visomis dalimis ir

pirkimo ar kitu dokumentu, nurodančiu pirkimo

datą. Garantija įgyvendinama pateikiant pilnai

funkcionuojantį kitą įrenginį, arba suremontuo-

jant brokuotą. Gamintojas pasilieka teisę pasi-

rinkti bet kurį iš šių būdų.

ES atitikties deklaracija Fiskars Oy, Finland

čia garantuoja, kad Fiskars purkštuvai, išvežti iš

Fiskars gamyklos atitinka suderintas ES gaires,

ES saugos standartus ir konkrečių gaminių stan-

dartus. Šis sertiﬁkatas netenka galios, jei pro-

duktai yra modiﬁkuojami be Fiskars patvirtinimo.

CE prekių atitikties deklaracija pagal Europos

mašinų direktyvos 2006/42 / EB I priedą ir kitas

taikomas direktyvas.

Naudojimas Sureguliuokite laistomą plotą, ap-

rėptį ir purškimo būdą su valdymo rankenėlėmis:

1.Laistymo aprėpties reguliavimas. •Nustatykite

laistymo aprėptį iki 26 metrų skersmens suk-

dami nuotolio valdymo rankenėlę (C).

2.Purškimo būdo reguliavimas. •Nustatykite

purškimo būdą tarp stiprios srovės ir švelnios

dulksnos sukdami difuzoriaus kaištį (D).

3.Laistomo ploto reguliavimas. •Nesunkiai nu-

statykite laistomą plotą su sukimosi valdymo

svirtimi nuo dalinio (E1, E2) iki 360° dengimo

(E3).

Laikymas

1.Laikyti aplinkoje be šerkšno.

2.Atjunkite, (jeigu yra tekėjimo valdymas, nusta-

tykite į poziciją ,,On‘‘) ir prieš sandėliuojant iš

purkštuvo išleiskite visą vandenį.

Priežiūra

1.Laikykite produktą švarų. •Jungtis ir purkš-

tuvo galva gali būti atskirtos efektyvesniam

valymui. •Plaukite su vandeniu.

2.Produktą laikykite sausoje vietoje, vengiant

tiesioginių saulės spindulių.

3.Lankstai, besisukantys komponentai ir kitos

judančios detalės gali būti sutepamos, atsira-

dus trinčiai ar strigimui.

4.Atsukite varžtą atskirti jungtį bei purkštuvo

galvą (G).

Problemų sprendimas

problema: Purkštuvas nesivarto pirmyn-at-

gal.

1. galima priežastis:Užsuktas čiaupas.

taisymas:Atsukite čiaupą.

2. galima priežastis:Nepakankamas vandens

slėgis. taisymas:Rekomenduojamas naudojimo

slėgis 4.0 barai.

3. galima priežastis:Prijungta žarna susisukusi/

persisukusi. taisymas:Patikrinkite žarną.

problema: Purkštuvas pasisuka į vieną pusę

ir sustoja.

galima priežastis:Nepakankamas vandens

slėgis. taisymas:Rekomenduojamas naudojimo

slėgis 4.0 barai.

problema: Purkštuvas neaprėpia 360° ploto.

galima priežastis:Nuotolio svirtis (E3) yra apati-

nėje pozicijoje. taisymas:Pasukite nuotolio svirtį

(E3) aukštyn pilnai 360° aprėpčiai.

E1 E2

Pilnas

Dalinis

Pulsinis purkštuvas, metalinis

Laistymo aprėpties

Laistomas plotas

ﬁskars.com

pекомендованное рабочее давление

4.0бар

pабочая температура

5 – 50°C

mаксимальная температура воды

38°C

дальность зоны полива**

Ø 26m

** Производительность связана с рабочим давлением

Импульсный дождеватель

Инструкция к артикулам:

1023656 / 1023658

Рекомендации по размеру сада:

Для больших размеров сада (500 м2и выше)*.

* Согласно рекомендации Fiskars по размеру сада

АО “Фискарс Брандс Рус”,

Изготовитель: Фискарс Финланд Ой Аб,

ФИН-00561, Хельсинки, Хамеентие 135,

Финляндия. Страна производства: Китай.

Импортер \ Поставщик \ Организация по

принятию претензий: АО “Фискарс Брандс

Рус”, 187015, РФ, Ленинградская область,

Тосненский район, городской поселок

Красный Бор, ул. Комсомольская,

д. 5а, +7(495) 234-43-05.

A.Основание-

колесики - 1023656

(A1), Основание-

колышек - 1023658

(A2).

B.Латунная и цинковая

головка.

C.Регулятор дальности

зоны полива.

D.Регулятор режима распыления.

E.Регулятор движения потока воды

(E1, E2). Полное вращение на 360 ° (E3).

F.Универсальный разъем совместим с продукцией

других производителей.

внимание!Пожалуйста, прочитайте руко-

водство перед использованием.

предупреждение!Всегда закрывайте источ-

ник воды (водопроводный кран) после ис-

пользования дождевателя. •Опасность

поражения электрическим током. Не на-

правляйте струю воды на электрические

провода, приборы или розетки. •Не направ-

ляйте струю воды на людей или животных.

•Не является питьевой водой. •Только для

некоммерческого использования. Коммер-

ческое использование аннулирует гарантию.

Для полива используйте только наружный

водопроводный кран. Не для использования

в помещении. •Рекомендованное давление

- 4 бар. •Не используйте воду температурой

выше 38°C. •Высушите перед хранением в

защищенном от холода месте. •Не остав-

ляйте дождеватель без присмотра, пока он

находится под давлением.

Утилизация

важно!Утилизируйте продукт через муници-

пальный центр сбора отходов.

Условия гарантии Производитель может

заменить дождеватель ,признанный неис-

правным из-за производственных дефектов,

в течение 24 месяцев с даты покупки. На

эту услугу распространяются следующие

условия: устройство использовалось по

прямому назначению в соответствии с ре-

комендациями в руководстве по эксплуата-

ции. Гарантия не предусматривает замену

вследствие неправильного использования

или обслуживания, изношенности. Гарантия

действует только в том случае, если покупа-

тель возвращает товар, укомплектованный

всеми его деталями, вместе с чеком или

другим документом, подтверждающим дату

покупки. Гарантия выполняется путем заме-

ны неисправного устройства на аналогичное

новое устройство. Производитель оставляет

за собой право выбора модели дождевателя

для замены.

Декларация соответствия ЕС

Настоящим компания Fiskars Oy, Финляндия,

подтверждает, что произведенные на заводе

Fiskars дождеватели соответствуют унифи-

цированным руководствам ЕС, стандартам

ЕС по безопасности и стандартам, приме-

нимым к данному виду изделия. Данное

заявление прекращает свое действие, если

устройства подвергаются модификации без

одобрения со стороны Fiskars. Декларация

о соответствии CE согласуется с European

std EN 60730-1; 2016 о безопасности машин

и оборудования, а также с другими примени-

мыми директивами.

Использование Регулируйте зону полива,

покрытие и режим распыления с помощью

рычагов:

1.Регулировка дальности зоны полива. •Регу-

лируйте зону полива до 26 метров, повора-

чивая колёсико (C).

2.Настройка распыления. •Регулируйте

поток воды от сильной струи до мягкого

распыления (D).

3.Регулировка вращения. •Простая на-

стройка вращения от частичного (E1, E2) до

360° (E3).

Хранение

1.Хранить в защищенном от холода месте.

2.Отключите дождеватель от шланга (если

имеется регулятор подачи воды, поверни-

те его в положение ВКЛ) подождите, пока

вода вытечет из регуляторов.

Техническое обслуживание

1.Очищайте дождеватель после работы.

•Коннектор и головку дождевателя мож-

но отсоединить для более эффективной

очистки. •Промойте водой.

2.Храните дождеватель в сухом месте и вда-

ли от солнечных лучей.

3.Шарниры, вращающиеся компоненты и

другие части могут быть смазаны в случае

заклинивания.

4.Открутите гаечным ключом головку дож-

девателя, чтобы ее снять (G).

Устранение неисправностей

проблема: Дождеватель не вращается.

1. возможная причина:Кран закрыт. реше-

ние:Откройте кран.

2. возможная причина:Недостаточное дав-

ление. решение:Рекомендованное рабочее

давление 4,0 бар.

3. возможная причина:Подключенный шланг

перекручен, согнут. решение:Проверьте

шла н г.

проблема: Дождеватель вращается в

одну сторону и останавливается.

возможная причина:Недостаточное давле-

ние. решение:Рекомендованное рабочее

давление 4,0 бар.

проблема: Дождеватель не вращается на

360 °.

bозможная причина:Регулятор (E3) находит-

ся в нижнем положении. pешение:Переве-

дите регулятор в в верхнее положение (E3),

чтобы включить вращение на 360 °.

E1 E2

Полное

Частичное

Импульсный дождеватель

Дальность зоны полива

Вращение дождевателя

ﬁskars.com

doporučený funkční tlak, jednotky

4.0bar

operační teplota

5 – 50°C

maximální teplota vody

38°C

délka dostřiku až do**

Ø 26m

** Závislé na udaném tlaku vody

Impulzní zavlažovač,

kovový

Původní instrukce: Model 1023656 / 1023658

Doporučení dle velikosti zahrady:

Pro extra velkou výměru zahrady (více jak 500m2)*.

* Na základě Fiskars průvodce velikostí zahrady

+3582043910

A.Kolečková základna

- 1023656 (A1),

Trnová základna

- 1023658 (A2).

B.Mosazná a zinková

hlava.

C.Regulátor vzdálenosti

dostřiku.

D.Rozptylovací čep.

E.Kontrolní páky pro nastavení

zavlažované oblasti (E1, E2). Páčka pro pokrytí 360° (E3).

F.Univerzální velikost - vhodné na všechny typy konekto-

rů i od jiných značek.

upozornění!Před použitím výrobku si pře-

čtěte uživatelský manuál.

varování!Po ukončení použití zavlažovacích

produktů vždy uzavřete zdroj vody (kohoutek). •

Nebezpečí zásahu elektrickým proudem - nikdy

nestříkejte vodu na elektrická zařízení a to ani

do jejich blízkosti. •Nemiřte vodním proudem

na lidi ani zvířata. •Voda není pitná. •Pouze

pro nekomerční využití - na komerční využití se

nevztahuje záruka. Určeno pouze pro venkovní

vodovodní kohoutky a pro venkovní zavlažování.

Není vhodné pro vnitřní použití. •Doporučený

tlak - 4 bary. •Nepoužívejte vodu teplejší než

38°C. •Před skladováním zařízení odpojte a

nechte jej důkladně vyschnout. •Neskladujte v

mraze. Nenechávejte natlakovaný přístroj bez

dozoru.

Likvidace

důležité!Zlikvidujte výrobek prostřednictvím

nejbližšího sběrného dvora.

Záruční podmínky Výrobce skrze prodejce

opraví nebo vymění, jakoukoli součástku, shle-

danou jako disfunkční z výroby, a to v době

24 měsíců od zakoupení. Tato služba podléhá

ustanovení, že zařízení bylo použito k určené-

mu účelu dle doporučení v uživatelské příruč-

ce. Záruka nekryje defekty vzniklé důsledkem

nevhodného zacházení, užívání a opotřebení.

Záruka je platná pouze v případě, že zákazník

vrátí produkt kompletní, se všemi jeho částmi a

účtenkou nebo jiným dokumentem, dokazujícím

datum nákupu. Záruka je naplněna dodáním

plně funkčního přístroje nebo opravou nefunkční

části. Výrobce si vyhrazuje rozhodnutí mezi uve-

denými možnostmi.

EU Prohlášení o shodě: Fiskars Oy, Finland

tímto potvrzuje, že při opouštění továrny Fiskars

jsou ostřikovače Fiskars v souladu s harmoni-

zovanými směrnicemi EU, bezpečnostními nor-

mami EU a výrobními normami. Tento certiﬁkát

je neplatný, pokud jsou jednotky upraveny bez

schválení Fiskars. Prohlášení o shodě CE v sou-

ladu s Evropskou směrnicí o strojních zařízeních

2006/42 / ES, přílohou I a dalšími použitelnými

směrnicemi.

Použití Nastavte oblast zavlažování, pokrytí a

typ závlahy:

1.Nastavení oblasti zavlažování. •Nastavení ob-

lasti závlahy až do průměru 26 metrů pomocí

otáčení regulačního kolíku (C). Velká/Malá.

2.Nastavení typu závlahy: •Nastavte typ závlahy

od silné trysky až po jemnou mlhu pomocí

otáčení regulačního kolíku (D). Silný proud/

Déšť.

3.Nastavení pokrytí závlahy: •Snadno nastavte

oblast otáčením regulační páčky od částečné-

ho (E1, E2) až po pokrytí 360° (E3).

Uskladnění

1.Skladujte v teplotách nad bodem mrazu.

2.Odpojte, (pokud má kontrolu průtoku - na-

stavte pozici ON) a nechte výrobek důkladně

vyschnout.

Údržba

1.Udržujte výrobek čistý. •Konektor a zavlažo-

vač může být rozpojen pro efektivnější vyčiště-

ní. •Čistěte vodou.

2.Skladujte výrobek na suchém místě a mimo

přímé sluneční světlo.

3.Panty, rotující komponenty a další pohyblivé

části mohou být namazány, pokud dojde k

zatuhnutí.

4.Odšroubujte konektor a zavlažovač pro vzá-

jemné rozpojení (G).

Řešení problémů

problém: Zavlažovač nerotuje tam a zpět.

1. možná příčna:Uzavřený kohoutek. náprava:

Povolte kohoutek přítoku.

2. možná příčna:Nedostatečný tlak vody.

náprava:Doporučený funkční tlak 4,0 barů.

3. možná příčna:Připojená hadice je zamotaná/

zalomená. náprava:Kontrola hadice.

problém: Zavlažovač rotuje k jedné straně

a zastaví.

možná příčna:Nedostatečný tlak vody.

náprava:Doporučený funkční tlak 4,0 barů.

problém: Zavlažovač nepokryje celých 360°.

možná příčna:Páčka (E3) je dole. náprava:Páč-

ka (E3) musí být nahoře pro 360° pokrytí.

E1 E2

Celá

Částečná

Impulzní zavlažovač, kovový

Zavlažovaná plocha

Oblast závlahy

ﬁskars.com ** Závislé od udaného tlaku vody

Impulzný zavlažovač,

kovový

Pôvodné inštrukcie: Model 1023656 / 1023658

Odporúčania podľa veľkosti záhrady:

Pre extra veľké záhrady (500m2a viac)*.

* Na základe Fiskars sprievodcu veľkosťou záhrady

+3582043910

odporúčaný funkčný tlak, jednotky:

4.0bar

operačná teplota

5 – 50°C

maximálna teplota vody

38°C

dĺžka dostreku až do**

Ø 26m

A.Koliesková základňa

- 1023656 (A1),

Tŕňová základňa

- 1023658 (A2).

B.Mosadzná a zinková

hlava.

C.Regulátor vzdialenosti

dostreku.

D.Difúzny kolík.

E.Kontrolné úrovne na nastavenie

zavlažovanej oblasti (E1, E2).

Páčka na pokrytie 360° (E3).

F.Univerzálna veľkosť – vhodné pre všetky typy konekto-

rov aj od iných značiek.

upozornenie!Pred použitím výrobku si pre-

čítajte používateľský manuál.

výstraha!Po ukončení použitia zavlažovacích

produktov vždy uzatvorte zdroj vody (kohútik). •

Nebezpečie zásahu elektrickým prúdom – nikdy

nestriekajte vodu na elektrické zariadenia a to

ani do ich blízkosti. •Nemierte vodným prúdom

na ľudí ani zvieratá. •Voda nie je pitná. •Iba na

nekomerčné využitie – na komerčné využitie sa

nevzťahuje záruka. Určené iba pre vonkajšie

vodovodné kohútiky a na vonkajšie zavlažo-

vanie. Nie je vhodné na vnútorné použitie. •

Odporúčaný tlak – 4 bary. •Nepoužívajte vodu

teplejšiu než 38°C. •Pred skladovaním zariade-

nie odpojte a nechajte ho dôkladne vyschnúť. •

Neskladujte v mraze. Nenechávajte natlakovaný

prístroj bez dozoru.

Likvidácia

dôležité!Zlikvidujte výrobok prostredníctvom

najbližšieho zberného dvora.

Záručné podmienky Výrobca cez predaj-

cu opraví alebo vymení akúkoľvek súčiastku

uznanú disfunkčnou z výroby, a to v lehote 24

mesiacov od zakúpenia. Táto služba podlieha

ustanoveniu, že zariadenie bolo použité na ur-

čený účel podľa odporúčaní v používateľskej

príručke. Záruka nekryje defekty vzniknuté

dôsledkom nevhodného zaobchádzania, po-

užívania a opotrebenia. Záruka je platná len v

prípade, že zákazník vráti produkt kompletný, so

všetkými jeho časťami a účtenkou alebo iným

dokumentom, dokazujúcim dátum nákupu.

Záruka je naplnená dodaním plne funkčného

prístroja alebo opravou nefunkčnej časti. Výrob-

ca si vyhradzuje rozhodnutie medzi uvedenými

možnosťami.

EÚ Prehlásenie o zhode: Fiskars Oy, Finland

týmto potvrdzuje, že pri opúšťaní továrne Fiskars

sú ostrekovače Fiskars v súlade s harmonizova-

nými smernicami EÚ, bezpečnostnými normami

EÚ a výrobnými normami. Tento certiﬁkát je

neplatný, ak sú jednotky upravené bez schvále-

nia Fiskars. Prehlásenie o zhode CE v súlade s

Európskou smernicou o strojných zariadeniach

2006/42/ES, prílohou I a ďalšími použiteľnými

smernicami.

Použitie Nastavte oblasť zavlažovania, pokry-

tia a typ závlahy:

1.Nastavenie oblasti zavlažovania. •Nastavenie

oblasti závlahy až do Ø 26 metrov pomocou

otáčania regulačného gombíka (C).

2.Nastavenie typu závlahy: •Nastavte typ závla-

hy od silnej dýzy až po jemnú hmlu pomocou

otáčania regulačného gombíka (D).

3.Nastavenie pokrytia závlahy: •Jednoducho

nastavte oblasť otáčaním regulačnej páčky od

čiastočného (E1, E2) až po pokrytie 360° (E3).

Uskladnenie

1.Skladujte v teplotách nad bodom mrazu.

2.Odpojte, (ak má kontrolu prietoku – nastavte

pozíciu ON) a nechajte výrobok dôkladne

vyschnúť.

Údržba

1.Udržujte výrobok čistý. •Konektor a rozprašo-

vač môžu byť rozpojené na efektívnejšie vyčis-

tenie. •Čistite vodou.

2.Skladujte výrobok na suchom mieste a mimo

priame slnečné svetlo.

3.Pánty, rotujúce komponenty a ďalšie pohyb-

livé časti môžu byť namazané, ak dôjde k

zatuhnutiu.

4.Odskrutkujte konektor a rozprašovač na vzá-

jomné rozpojenie (G).

Riešenie problémov

problém: Zavlažovač nerotuje tam a späť.

1. možná príčina:Uzatvorený kohútik. náprava:

Povoľte kohútik prítoku.

2. možná príčina:Nedostatočný tlak vody.

náprava:Odporúčaný funkčný tlak 4,0 bary.

3. možná príčina:Pripojená hadica je zamotaná/

zalomená. náprava:Kontrola hadice.

problém: Zavlažovač rotuje k jednej strane

a zastaví.

možná príčina:Nedostatočný tlak vody.

náprava:Odporúčaný funkčný tlak 4,0 bary.

problém: Zavlažovač nepokryje celých 360°.

možná príčina:Páčka (E3) je dole. náprava:

Páčka (E3) musí byť hore na 360° pokrytie.

E1 E2

Celá

Čiastočná

Impulzný zavlažovač, kovový

Zavlažovaná plocha

Oblasť závlahy

ﬁskars.com

presiune de funcționare recomandată

4.0bar

temperatura de funcționare

5 – 50°C

max. temperatura apei

38°C

distanța de udare până la**

Ø 26m

** Performanța este legată de presiunea de funcționare

Aspersor pulsator, metalic

Instrucțiuni originale: Model 1023656 / 1023658

Recomandare pentru dimensiunea grădinii:

Pentru grădini de dimensiuni foarte mari (500m2și mai mult)*.

* Conform ghidului Fiskars pentru dimensiunea grădinii

oce@ﬁskars.ro

A.Bază roți

- 1023656 (A1),

Bază pivot

- 1023658 (A2).

B.Cap de alamă și zinc.

C.Buton de control al

distanței.

D.Pivot pulverizator.

E.Manete de control pentru reglarea zonei de udare (E1,

E2). Maneta de declanșare pentru acoperire 360° (E3).

F.Compatibil cu toate tipurile de conectori și alte mărci.

atenţie!Vă rugăm să citiți manualul înainte

de a utiliza.

avertizare!Închideți întotdeauna sursa de apă

(robinetul de alimentare cu apă) după utilizarea

produselor de udare a grădinii. •Pericol de șoc

electric - Nu direcționați jetul de apă pe sau lân-

gă conexiuni electrice sau prize. •Nu îndreptați

jetul de apă către persoane sau animale. •Nu

utilizați apă potabilă. •Doar pentru grădinari

amatori - utilizarea industrială va anula garanția.

Pentru udare numai cu sursă de apă pentru uz

casnic. Nu folosiți la interior. •Presiune reco-

mandată - 4 bar. •Nu folosiți cu apă care depă-

șește 38°C. •Se deconectează și se scurge apa

înainte de depozitare în mediu ferit de îngheț. •

Nu lăsați produsul sub presiune când nu este

folosit.

Reciclare

important!Produsul se va preda pentru recicla-

re prin intermediul centrelor de colectare locale.

Condiții de garanție Producătorul va repara

sau înlocui, prin intermediul furnizorului, orice

piesă a produsului care se dovedește a se ﬁ de-

teriorat din cauza defectelor de fabricație, pentru

o perioadă de 24 de luni de la data cumpărării.

Acest serviciu este supus următoarei condițiii:

dispozitivul a fost utilizat corect, conform reco-

mandărilor din manualul de utilizare. Garanția nu

acoperă defectele datorate modiﬁcărilor, utilizării

necorespunzătoare sau uzurii. Garanția este

valabilă numai în cazul în care clientul returnează

comerciantului produsul complet împreună cu

bonul sau alt document care dovedește data

achiziției. Garanția este îndeplinită prin înlocuirea

produsului defect sau prin repararea dispozitivu-

lui defect. Producătorul își rezervă dreptul de a

alege între aceste opțiuni.

Declarația de conformitate UE Fiskars Oy,

Finlanda certiﬁcă prin prezenta că la ieșirea din

fabrica Fiskars, aspersoarele Fiskars sunt în

conformitate cu liniile directoare armonizate ale

UE, cu standardele UE de siguranță și cu stan-

dardele speciﬁce produsului. Acest certiﬁcat

devine nul dacă unitățile sunt modiﬁcate fără

aprobarea Fiskars. Declarația CE de conformita-

te în conformitate cu Directiva Europeană privind

Mașinile 2006/42/CE anexa I și alte directive

aplicabile.

Utilizare Reglați zona de udare, acoperirea și

tipurile de pulverizare cu butoanele de control:

1.Reglarea acoperirii cu udare. •Reglați aco-

perirea de udare până la Ø 26 m cu butonul

rotativ de control al distanței (C).

2.Reglarea tipului de pulverizare. •Reglați tipul

de pulverizare de la jet puternic la ceață rotind

pivotul pulverizatorului (D). Jet puternic/Ploaie.

3.Reglarea zonei de udare. •Reglați ușor zona

de udare cu maneta de control a rotației, de la

parțial (E1, E2) la acoperire 360° (E3).

Depozitare

1.Depozitați în mediu ferit de îngheț.

2.Deconectați (dacă are control de debit, rotiți în

poziția ON) și scurgeți apa din aspersor înainte

de depozitare.

Întreținere

1.Păstrați produsul curat. •Conectorul și capul

de stropire pot ﬁ detașate pentru o curățare

mai eﬁcientă. •Curățarea cu apă.

2.Depozitați produsul într-un loc uscat și ferit de

lumina soarelui

3.Articulațiile, componentele rotative și alte pie-

se mobile pot ﬁ lubriﬁate în caz de blocare.

4.Deșurubați pentru a detașa conectorul și ca-

pul de stropire (G).

Remediere

problemă: Aspersorul nu se rotește înainte

și înapoi.

1. cauza posibilă:Alimentarea cu apă este în-

chisă. soluție:Deschideți robinetul.

2. cauza posibilă:Presiune insuﬁcientă a apei.

soluție:Presiune de funcționare recomandată

este 4,0 bar.

3. cauza posibilă:Furtunul conectat este răsu-

cit/încurcat. soluție:Veriﬁcați furtunul.

problemă: Aspersorul se rotește într-o par-

te și se oprește.

cauza posibilă:Presiune insuﬁcientă a apei.

soluție:Presiune de funcționare recomandată

este 4,0 bar.

problemă: Aspersorul nu acoperă 360°.

cauza posibilă:Maneta de declanșare (E3) este

în poziție joasă. soluție:Răsuciți maneta de

declanșare (E3) în sus pentru acoperire 360°.

E1 E2

Total

Parțial

Aspersor pulsator, metalic

Acoperirea de udare

Zona de udare

This manual suits for next models

Table of contents

Languages:

Other Fiskars Irrigation System manuals

Fiskars

Fiskars 1023661 User manual

Fiskars

Fiskars 1023659 User manual

Fiskars

Fiskars 1027028 User manual

Fiskars

Fiskars 1023659 User manual

Popular Irrigation System manuals by other brands

Viking

Viking MICROFAST VK354 Technical data

Hunter

Hunter Hydrawise HC-1200M owner's manual

Johnson Controls

Johnson Controls tyco EC-5 Series manual

Tyco Fire Product

Tyco Fire Product Star Pulsar S160 instruction manual

Viking

Viking MIRAGE VK632 Technical data

GW Sprinkler

GW Sprinkler M5 manual

Kärcher

Kärcher SensoTimer ST6 Duo eco!ogic Original instructions

RainPoint

RainPoint ITV201P user manual

Viking

Viking VK506 Technical data

Tyco

Tyco RFIII manual

Hunter

Hunter Institutional Series I-90 manual

Tyco Fire Product

Tyco Fire Product Gem FR-1 instruction manual

Reliable

Reliable F3-80 Dry Pendent manual

Tyco

Tyco Style 60 quick start guide

Perrot

Perrot LVZE 22-1 VAC Maintenance and operating instructions

Orbit

Orbit DripMaster installation guide

Johnson Controls

Johnson Controls tyco TY2335 manual

Hunter

Hunter EC-401-A Quick programming guide
