Flash F7300240 User manual

User Manual •Instrukcja Obsługi
Please keep this User Manual for future
consultation. If you sell the xture to
another user, be sure that they also receive
this instruction booklet.
Unpack and check carefully there is no
transportation damage before using the
xture.
Before operating, ensure that the voltage
and frequency of power supply match the
power requirements of the xture.
It’s important to ground the yellow/green
conductor to earth in order to avoid electric
shock.
Disconnect main power before servicing
and maintenance.
Use safety chain when xes this xture.
Don’t handle the xture by taking its head
only, but always by taking its base.
Do not use the device in high humidity
conditions. Use in 20°C to +35°C
IMPORTANT!
Do not point strong light output from other fixtures
at the ENERGY FUSION SET, as intense
illumination can damaged the display.
In the event of serious operating problem,
stop using the xture immediately. Never
try to repair the xture by yourself. Repairs
carried out by unskilled people can lead to
damage or malfunction. Please contact the
nearest authorized technical assistance
center. Always use the same type spare
parts.
Do not connect the device to any dimmer
pack.
Do not touch any wire during operation
and there might be a hazard of electric
shock.
To prevent or reduce the risk of electrical
shock or re, do not expose the xture to
rain or moisture.
e housing must be replaced if they are
visibly damaged.
Do not look directly at the LED light spot
while the xture is on.
WARNING! e device must be connected
to the power supply in order to avoid
condensation.
2. SAFETY INFORMATION
1. INTRODUCTION
THANK YOU FOR PURCHASING ENERGYFUSION SET. FOR SAFETY REASONS AND TO
ENSURE THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS.
WARNING!

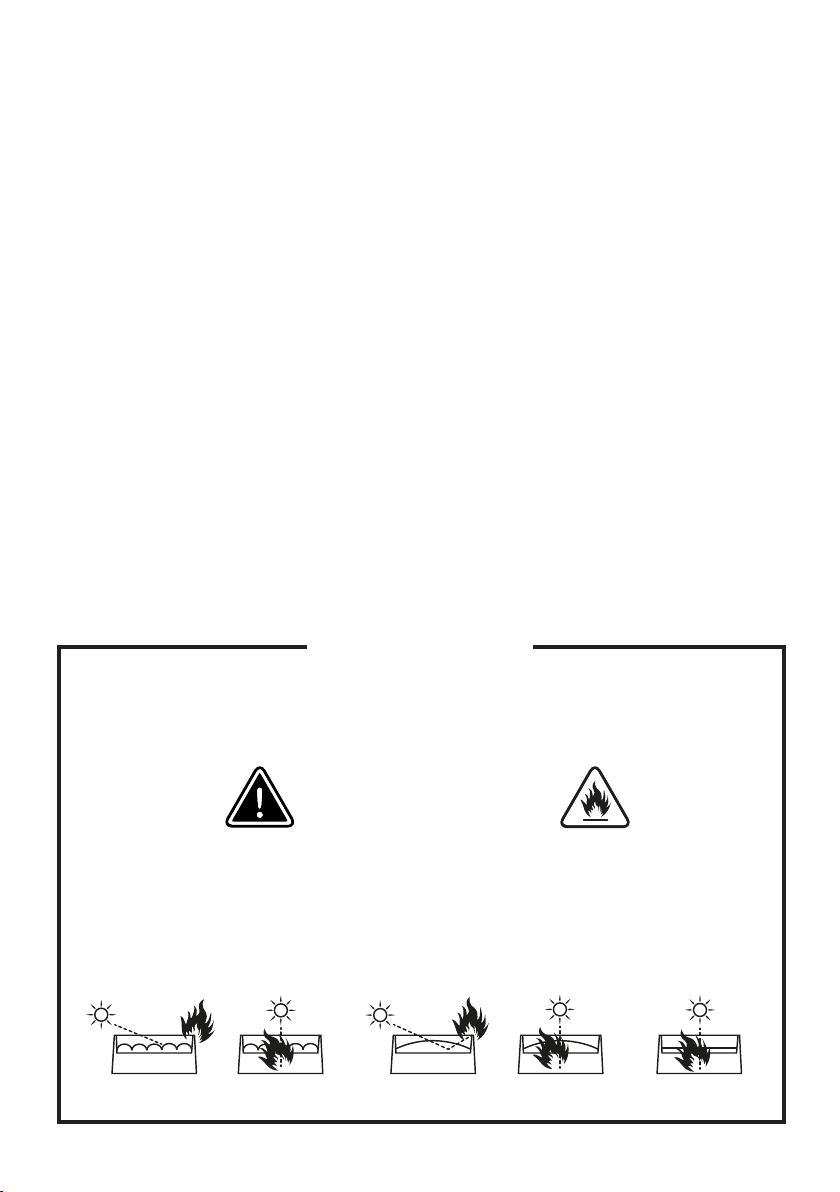

Figure 2. Lenses can focused sunlight and strong light, presenting a risk of re and damage to the xture.
Shield or shade the head if necessary.

ENERGY FUSION SET •Art No F7300240
e unit should be mounted via its screw
holes on the bracket. Always ensure that
the unit is rmly xed to avoid vibration
and slipping while operating. Always
ensure that the structure to which you are
attaching the unit is secure and is able to
support a weight of 10 times of the unit’s

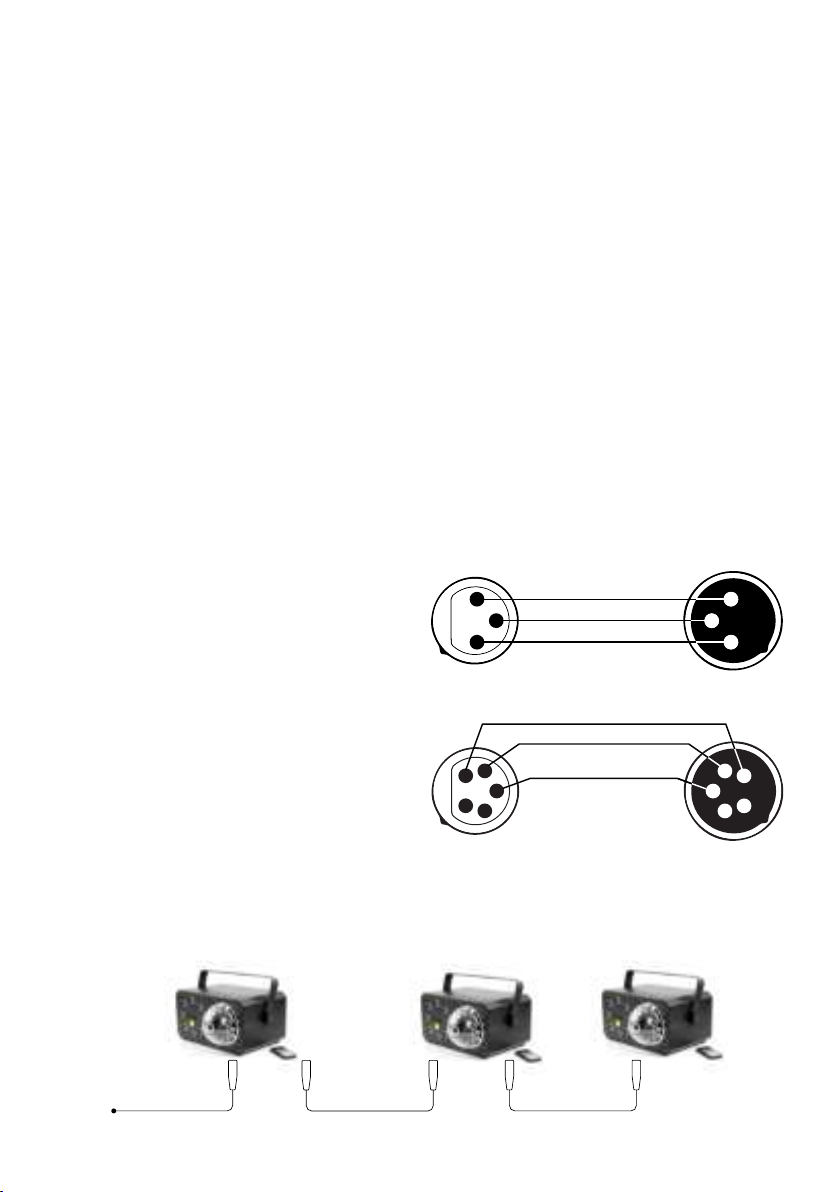

5.1 Connecting DMX signal
e connection is performed using cable
with XLR-female -> XLR-Male plugs.
4. INSTALLATION
5. CONNECTION
3. PRODUCT INFORMATION
weight. Also always use a safety cable that
can hold 12 times of the weight of the unit
when installing the xture. e equipment
must be xed by professionals. And it must
be xed at a place where is out of the touch
of people and has no one pass by or under
it.
e device is equipped with the following
interfaces:
1. DMX (in/out): XLR 3(5)-pin socket
2. Power (in/out): powerCON socket
1
3
22
FEMALE
XLR
GROUND
DMX +
DMX -
MALE
XLR
3
1
CAUTION! At the last xture, the
DMX signal has to be terminated with a
terminator. Solder a 120Ω resistor between
signal (-) and signal (+) into a XLR plug and
plug it in the DMX output of the last xture.
DMX
Controller DMX 512 DMX 512
1
FEMALE
XLR
GROUND
DMX +
DMX -
MALE
XLR
2
3
4
5
1
2
3
45
3-pin XLR
5-pin XLR
Power supply voltage: 230V - 50/60Hz
Display: LED - 4 characters
Light source: 6+8+Laser
DMX standard: DMX 512
Number of DMX channels: 15
Control interface: 4 buttons
Operating modes: DMX512, Auto, Sound-
controlled, Master / Slave
Features: Remote control
AC IN: IEC - C14
DMX IN/DMX OUT: XLR - 3 pin, XLR - 3 pin
IP Rating: IP20
Housing made: ABS
Cooling: Active
Weight: 4 kg
Type of packaging: Carton Box

LED display window function control table, all the
function are selected and than press Dkey to save
conrm.
(Press button „Enter” to enter)
The connection is performed using
power cable with PowerCon connector
(included). The device must be
operated by qualified personnel.
5.2 Voltage specification
Input Voltage Total Power Frequency
220/240V 55W 50/60Hz
5.3 Connecting power supply

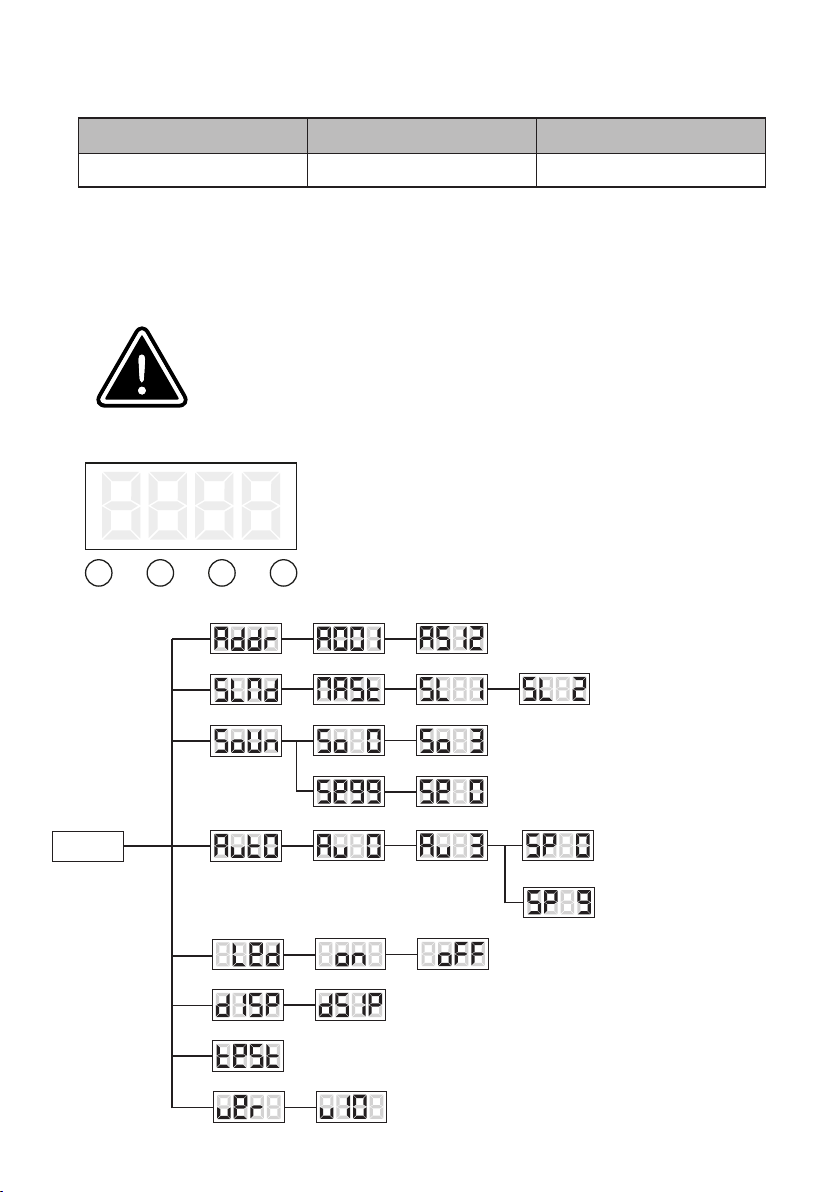

5.4 LED Display function
CAUTION! In the case of cable damage do not attempt to repair.
Replacement or repair can be made only on the manufacturer or by
a person with appropriate permissions.
Make sure that the power grid supply
parameters are consistent with device
parameters and limitations are not
exceeded.
User Manual •Instrukcja Obsługi
MENU
DMX ADDRESS Code
Master/Slave Mode
Sound sensitivity adjust
Auto Effect Choose
Digital Display ON/OFF
Digital Display overturn setting
Auto test
Current software versions
Auto Speed
Auto Speed
Effect Choose
AB C D
A. Menu
B. Up
C. Down
D. Enter

Mod No. Function Value Description
BALL
1 Dimmer 0-255 0% →100%
2 Strobe 0-008 Open
0-009 Stroboscope (Speed 0-100%)
3 Red 0-255 0% →100%
4 Green 0-255 0% →100%
5 Blue 0-255 0% →100%
6 Moon Rotate 0-010 Stop
011-255 Rotate Slow to Fast
WASH
7 Dimmer 0-255 0% →100%
8 Strobe 0-008 Open
009-255 Stroboscope (Speed 0-100%)
9 Red 0-255 0% →100%
10 Green 0-255 0% →100%
11 Blue 0-255 0% →100%
12 Yellow 0-255 0% →100%
LASER
13 Laser R
0-007 Off
008-127 On
128-255 On/Off Switch
14 Laser G
0-007 Off
008-127 On
128-255 On/Off Switch
15 Pan Rotate
0-010 Stop
011-120 Movement forward Fast →Slow
121-134 Stop
135-245 Movement forward Slow →Fast
246-255 Stop
5.5 DMX 15CH
ENERGY FUSION SET •Art No F7300240

OSTRZEŻENIE!
WAŻNE!
Nie kieruj silnego strumienia świetlnego z innych
urządzeń, ponieważ intensywne oświetlenie może
uszkodzić wyświetlacz.
Rysunek 2. Soczewki mogą skupiać światło słoneczne i silne światło, stwarzając ryzyko pożaru i
uszkodzenia urządzenia. W razie potrzeby należy osłonić lub zasłonić głowę.
User Manual •Instrukcja Obsługi

2. ZASADY BEZPIECZENSTWA
3. INFORMACJE O PRODUKCIE
4. INSTALACJA
Dziękujemy za zakup urządzenia ENERGY FUSION SET. Ze względów
bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia
należy dokładnie zapoznać się z instrukcją.
Instalacja powinna być przeprowadzana
przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego
porażenia prądem.
Przed instalacją urządzenia należy
odłączyć urządzenie od sieci.
Przed podłączeniem urządzenia do sieci
energetycznej należy sprawdzić, czy nie
jest ono uszkodzone mechanicznie. Jeżeli
widoczne są jakiekolwiek ślady uszkodzenia
należy niezwłocznie skontaktować się
z dystrybutorem. Nie podłączać urządzenia
do sieci elektrycznej.
Nie należy korzystać z urządzenia w
warunkach dużej wilgotności. Używaj
w zakresie od temperatur od 20°C do
+35°C
Aby uniknąć uszkodzeń nie należy
stosować rozpuszczalników organicznych
do czyszczenia powłoki urządzenia.
Urządzenie należy instalować na
stabilnych konstrukcjach.
Urządzenie powinno być zainstalowane
w dobrze wentylowanym pomieszczeniu,
w odległości co najmniej 15cm od
najbliższej powierzchni (ściany, sufitu
itp). Jednocześnie należy upewnić się, że
otwory wentylacyjne nie są zatkane oraz
wentylatory działają poprawnie.
UWAGA! Urządzenie musi być podłączone
do zasilania w celu uniknięcia zjawiska
kondensacji.
Po wyjęciu urządzenia z opakowania należy
sprawdzić czy nie zostało ono uszkodzone
podczas transportu. Przed podłączeniem
do sieci elektrycznej należy upewnić się,
że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za
uszkodzenia spowodowane niestabilnym
zamocowaniem urządzenia.
Podczas korzystania z urządzenia należy
zadbać o poprawne podłączenie go do sieci
elektrycznej oraz prawidłowe uziemienie.
Należy upewnić się, że parametry sieci
elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące
obsługę w zakresie podłączania urządzenia do
sieci elektrycznej powinny być wykonywane
przez wykwalikowany personel.
Napięcie zasilania: 230V - 50/60Hz
Żródło światła: 6+8+Laser
Wyświetlacz: LED - 4 znaki
Standard DMX: DMX 512
Ilość kanałów DMX: 15
Sterowanie: 4 przyciski
Tryby pracy: DMX512, Auto, Sterowanie
dźwiękiem, Master / Slave
Funkcje: Zdalne sterowanie za pomocą pilota
AC IN: IEC - C14
DMX IN/DMX OUT: XLR - 3 pin, XLR - 3 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS
Chłodzenie: Aktywne
Waga: 4kg
Rodzaj Opakowania: Karton
1. WPROWADZENIE
LIGHT BOX MOON 1 •Art No F7300242

5.2 Specyfikacja zasilania
5.3 Podłączenie zasilania
Napięcie Zasilania Pobór Mocy Częstotliwość zasilania
220/240V 55W 50/60Hz

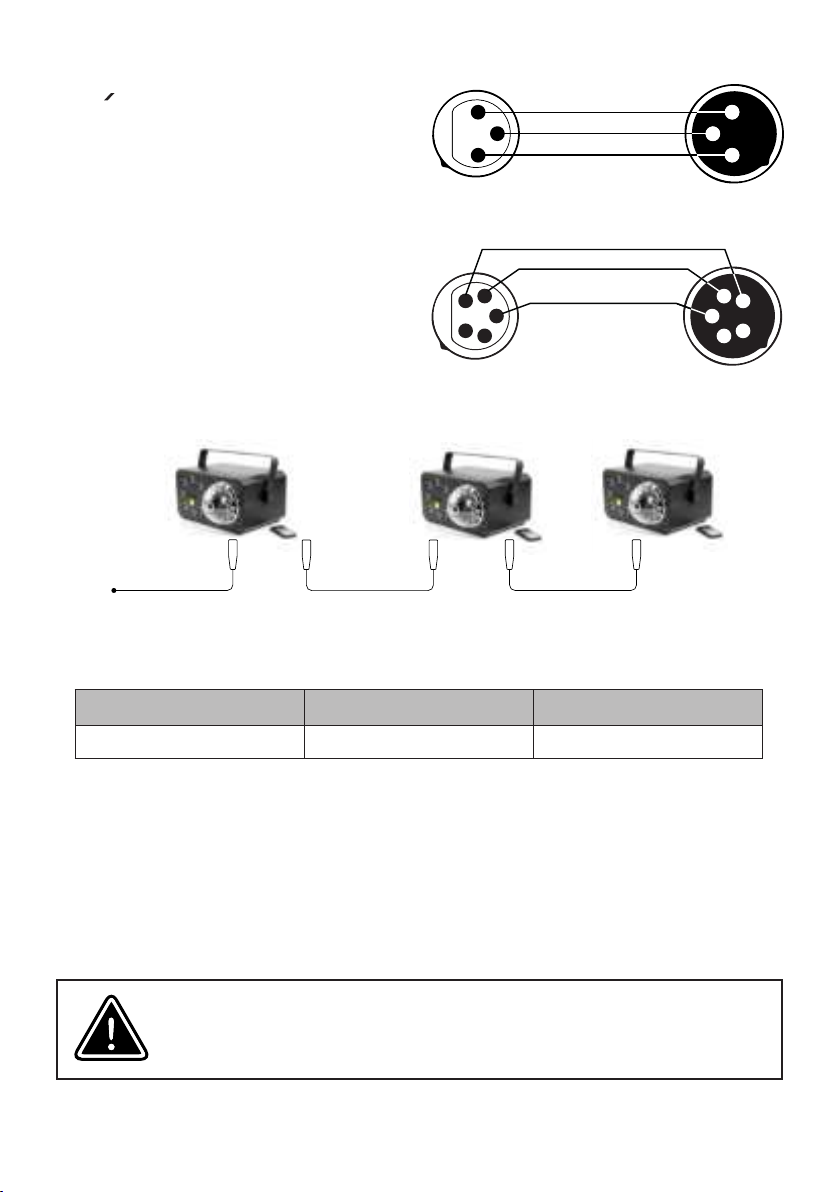

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu
przewodu z wtyczkami XLR-Żeński ->
XLR-Męski
5. POLACZENIA
Urządzenie wyposażone jest w następujące
interfejsy:
1. DMX (wejście/wyjście) – złącza:
XLR 3(5)-pin
2. Zasilanie (wejście/wyjście) – złącze:
powerCON
1
3
22
ŻEŃSKI
XLR
GROUND
DMX +
DMX -
MĘSKI
XLR
3
1
Połączenie odbywa się przy użyciu
przewodu zakończonego z jednej strony
wtyczką sieci elektrycznej i wtyczką typu
powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać
samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie
w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami.
wykwalifikowany personel techniczny.
Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne
z parametrami urządzenia i nie zostają
przekroczone ograniczenia dotyczące
poboru energii elektrycznej z sieci.
ŻEŃSKI
XLR
1
GROUND
DMX +
DMX -
MALE
XLR
2
3
4
5
1
2
3
45
3-pin XLR
5-pin XLR
User Manual •Instrukcja Obsługi
DMX
Controller DMX 512 DMX 512

5.4 Funkcje wyświetlacza LED
Tabela sterowania funkcjami okna wyświetlacza LED, kiedy wszystkie
funkcje są wybrane, naciśnij klawisz D, aby potwierdzić i zapisać.
A. Menu
B. Up
C. Down
D. Enter
MENU
Kod adresu DMX
Tryb Master/Slav
Regulacja czułości na dźwięk
Wybór efektu automatycznego
Cyfrowy wyświetlacz ON/OFF
Ustawienie odwrócenia wyświetlacza cyfrowego
Test automatyczny
Aktualne wersje oprogramowania
Prędkość automatyczna
Wybór Efektu
Prędkość automatyczna
LIGHT BOX MOON 1 •Art No F7300242
AB C D

User Manual •Instrukcja Obsługi
5.5 DMX 15CH
Mod No. Function Value Description
BALL
1Ściemniacz 0-255 0% →100%
2 Stroboskop 0-008 Otwarty
0-009 Stroboskop (Szybkość 0-100%)
3 Czerwony 0-255 0% →100%
4 Zielony 0-255 0% →100%
5 Niebieski 0-255 0% →100%
6 Moon Obrót 0-010 Stop
011-255 Obrót Wolno →Szybko
WASH
7Ściemniacz 0-255 0% →100%
8 Stroboskop 0-008 Otwarty
009-255 Stroboskop (Szybkość 0-100%)
9 Czerwony 0-255 0% →100%
10 Zielony 0-255 0% →100%
11 Niebieski 0-255 0% →100%
12 Żółty 0-255 0% →100%
LASER
13 Laser Czerwony
0-007 Off
008-127 On
128-255 On/Off Przełącznik
14 Laser Zielony
0-007 Off
008-127 On
128-255 On/Off Przełącznik
15 Pan Obrót
0-010 Stop
011-120 Ruch do przodu Szybko →Wolno
121-134 Stop
135-245 Ruch do przodu Wolno →Szybko
246-255 Stop

LIGHT BOX MOON 1 •Art No F7300242

www.flash-butrym.pl
F7300240
Table of contents
Languages:
Other Flash Dj Equipment manuals

Flash
Flash F7100306 User manual

Flash
Flash F7100545 User manual

Flash
Flash F1000501 User manual

Flash
Flash F7100098 User manual

Flash
Flash F7000542 User manual

Flash
Flash STROBO FL-1500SC DMX User manual

Flash
Flash DIAMOND ROTO PRISM User manual

Flash
Flash F7100336 User manual

Flash
Flash F7100514 User manual

Flash
Flash F7300249 User manual

Flash
Flash LIGHT BOX MOON 1 User manual

Flash
Flash F7000579c User manual

Flash
Flash F7100090 User manual

Flash
Flash F7000048B User manual

Flash
Flash F7100310 User manual

Flash
Flash F7100498 User manual

Flash
Flash F7000543 User manual

Flash
Flash F7000200 User manual

Flash
Flash FL-202 BEAM 5R User manual

Flash
Flash Strobe FL-1500 DMX User manual
