Flash F7100098 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI

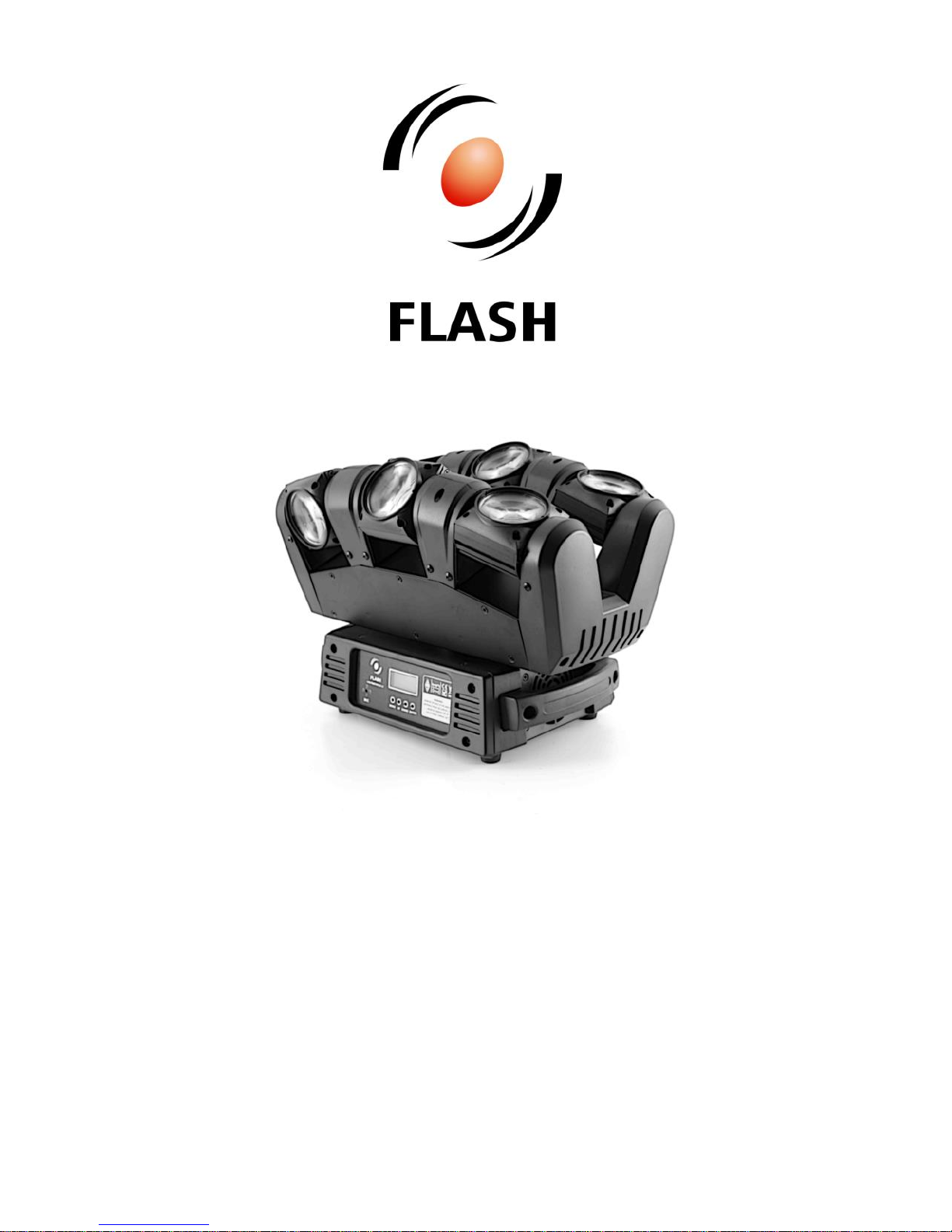

LED Moving Head INFINITE BAR
6x15W OSRAM - No limit
F7100098

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................3
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 DMX channel list ........................................................................................................................................4
Spis treści
1Wprowadzenie.................................................................................................................................................9
2Zasady bezpieczeństwa ..................................................................................................................................9
3Informacje o produkcie ...................................................................................................................................9
3.1 Specyfikacja.................................................................................................................................................9
4Instalacja .........................................................................................................................................................10
5Połączenia.......................................................................................................................................................10
5.1 Podłączenie sygnału DMX ......................................................................................................................10
5.2 Specyfikacja zasilania...............................................................................................................................10
5.3 Podłączanie zasilania...............................................................................................................................11
6Instrukcja użytkowania.................................................................................................................................11
6.1 Panel sterowania ......................................................................................................................................11
6.2 Lista kanałów DMX..................................................................................................................................11

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED Moving Head INFINITE BAR 6x15W OSRAM - No limit. For safety reasons
and to ensure the trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. To avoid damage please don't use organic solvents to clean the fixture shell.
6. The device must be installed on stable structures
7. It should be installed in a well-ventilated place, at a distance of 15cm or more from the walls.
Please check if the fan and ventilation holes are unobstructed.
3PRODUCT INFORMATION
3.1 Specification
Power consumption: 90W
Power supply voltage: 95 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 6
Diode power: 15W
Display: LCD Matrix
Color: RGBW
Dimming: Linear: 0 - 100%
Flash frequency (min): 0Hz
Flash frequency (max): 12Hz
PAN range: No limit
TILT range: No limit
Number of DMX channels: 14 / 20 / 36 / 44
DMX standard: DMX 512
Control interface: 4 buttons
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP20
Housing made: ABS
Cooling: Active

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
3
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON
5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
95~240V
90W
50/60Hz
5.3 Connecting power supply
The connection is performed using power cable with powerCON connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.

www.flash-butrym.pl
4
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –choose function
2. DOWN –change value
3. UP –change value
4. ENTER –confirm changes
6.2 DMX channel list
14CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT
0-255: 0-360°
CH 4
TILT no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
PAN/TILT speed
0-255: fast to slow
CH 6
Dimmer
0-255: 0-100%
CH 7
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 8
Red
0-255: 0-100%
CH 9
Green
0-255: 0-100%
CH 10
Blue
0-255: 0-100%
CH 11
White
0-255: 0-100%
CH 12
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 13
Effect speed
0-255: Slow to fast
CH 14
Reset
0-249: No function
250-255: Reset after 5s
20CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
5
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT (sections 1,2,3)
0-255: 0-360°
CH 4
TILT no limit
(sections 1,2,3)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
TILT (sections 4,5,6)
0-255: 0-360°
CH 6
TILT no limit
(sections 4,5,6)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 7
PAN/TILT speed
0-255: fast to slow
CH 8
Dimmer
0-255: 0-100%
CH 9
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 10
Red (sections 1,2,3)
0-255: 0-100%
CH 11
Green (sections 1,2,3)
0-255: 0-100%
CH 12
Blue (sections 1,2,3)
0-255: 0-100%
CH 13
White (sections 1,2,3)
0-255: 0-100%
CH 14
Red (sections 4,5,6)
0-255: 0-100%
CH 15
Green (sections 4,5,6)
0-255: 0-100%
CH 16
Blue (sections 4,5,6)
0-255: 0-100%
CH 17
White (sections 4,5,6)
0-255: 0-100%
CH 18
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 19
Effect speed
0-255: Slow to fast
CH 20
Reset
0-249: No function
250-255: Reset after 5s
36CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT (sections 1,2,3)
0-255: 0-360°
CH 4
TILT no limit
(sections 1,2,3)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
TILT (sections 4,5,6)
0-255: 0-360°
CH 6
TILT no limit
(sections 4,5,6)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 7
PAN/TILT speed
0-255: fast to slow
CH 8
Dimmer
0-255: 0-100%
CH 9
Strobe
0-9: No function

www.flash-butrym.pl
6
10-255: Strobe, slow to fast
CH 10
Red (section 1)
0-255: 0-100%
CH 11
Green (section 1)
0-255: 0-100%
CH 12
Blue (section 1)
0-255: 0-100%
CH 13
White (section 1)
0-255: 0-100%
CH 14
Red (section 2)
0-255: 0-100%
CH 15
Green (section 2)
0-255: 0-100%
CH 16
Blue (section 2)
0-255: 0-100%
CH 17
White (section 2)
0-255: 0-100%
CH 18
Red (section 3)
0-255: 0-100%
CH 19
Green (section 3)
0-255: 0-100%
CH 20
Blue (section 3)
0-255: 0-100%
CH 21
White (section 3)
0-255: 0-100%
CH 22
Red (section 4)
0-255: 0-100%
CH 23
Green (section 4)
0-255: 0-100%
CH 24
Blue (section 4)
0-255: 0-100%
CH 25
White (section 4)
0-255: 0-100%
CH 26
Red (section 5)
0-255: 0-100%
CH 27
Green (section 5)
0-255: 0-100%
CH 28
Blue (section 5)
0-255: 0-100%
CH 29
White (section 5)
0-255: 0-100%
CH 30
Red (section 6)
0-255: 0-100%
CH 31
Green (section 6)
0-255: 0-100%
CH 32
Blue (section 6)
0-255: 0-100%
CH 33
White (section 6)
0-255: 0-100%
CH 34
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 35
Effect speed
0-255: Slow to fast
CH 36
Reset
0-249: No function
250-255: Reset after 5s
44CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT (section 1)
0-255: 0-360°
CH 4
TILT no limit
(section 1)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
TILT (section 2)
0-255: 0-360°

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
7
CH 6
TILT no limit
(section 2)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 7
TILT (section 3)
0-255: 0-360°
CH 8
TILT no limit
(section 3)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 9
TILT (section 4)
0-255: 0-360°
CH 10
TILT no limit
(section 4)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 11
TILT (section 5)
0-255: 0-360°
CH 12
TILT no limit
(section 5)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 13
TILT (section 6)
0-255: 0-360°
CH 14
TILT no limit
(section 6)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 15
PAN/TILT speed
0-255: fast to slow
CH 16
Dimmer
0-255: 0-100%
CH 17
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 18
Red (section 1)
0-255: 0-100%
CH 19
Green (section 1)
0-255: 0-100%
CH 20
Blue (section 1)
0-255: 0-100%
CH 21
White (section 1)
0-255: 0-100%
CH 22
Red (section 2)
0-255: 0-100%
CH 23
Green (section 2)
0-255: 0-100%
CH 24
Blue (section 2)
0-255: 0-100%
CH 25
White (section 2)
0-255: 0-100%
CH 26
Red (section 3)
0-255: 0-100%
CH 27
Green (section 3)
0-255: 0-100%
CH 28
Blue (section 3)
0-255: 0-100%
CH 29
White (section 3)
0-255: 0-100%
CH 30
Red (section 4)
0-255: 0-100%
CH 31
Green (section 4)
0-255: 0-100%
CH 32
Blue (section 4)
0-255: 0-100%
CH 33
White (section 4)
0-255: 0-100%
CH 34
Red (section 5)
0-255: 0-100%
CH 35
Green (section 5)
0-255: 0-100%
CH 36
Blue (section 5)
0-255: 0-100%
CH 37
White (section 5)
0-255: 0-100%
CH 38
Red (section 6)
0-255: 0-100%
CH 39
Green (section 6)
0-255: 0-100%
CH 40
Blue (section 6)
0-255: 0-100%
CH 41
White (section 6)
0-255: 0-100%
CH 42
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1

www.flash-butrym.pl
8
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 43
Effect speed
0-255: Slow to fast
CH 44
Reset
0-249: No function
250-255: Reset after 5s

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
9
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED Moving Head INFINITE BAR 6x15W OSRAM - No limit. Ze
względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie
zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Aby uniknąć uszkodzeń nie należy stosować rozpuszczalników organicznych do
czyszczenia powłoki urządzenia.
6. Urządzenie należy instalować na stabilnych konstrukcjach
7. Urządzenie powinno być zainstalowane w dobrze wentylowanym pomieszczeniu, w
odległości co najmniej 15cm od najbliższej powierzchni (ściany, sufitu itp). Jednocześnie
należy upewnić się, że otwory wentylacyjne nie są zatkane oraz wentylatory działają
poprawnie.
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 90W
Napięcie zasilania: 95 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 6
Moc diody: 15W
Wyświetlacz: LCD Matrycowy
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Błysk - częstotliwość minimalna: 0Hz
Błysk - częstotliwość maksymalna: 12Hz
Zakres ruchu - PAN: no limit
Zakres ruchu - TILT: no limit
Ilość kanałów DMX: 14 / 20 / 36 / 44
Standard DMX: DMX 512
Sterowanie: 4 przyciski
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin

www.flash-butrym.pl
10
DMX OUT: XLR - 3 pin
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS
Chłodzenie: Aktywne
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) –złącze: powerCON
5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
95~240V
90W
50/60Hz

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
11
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. MENU –wybranie funkcji
2. DOWN –edycja parametru
3. UP –edycja parametru
4. ENTER –zatwierdzenie zmian
6.2 Lista kanałów DMX
14CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT
0-255: 0-360°
CH 4
TILT no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
PAN/TILT speed
0-255: fast to slow
CH 6
Dimmer
0-255: 0-100%
CH 7
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 8
Red
0-255: 0-100%
CH 9
Green
0-255: 0-100%
CH 10
Blue
0-255: 0-100%
CH 11
White
0-255: 0-100%
CH 12
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control

www.flash-butrym.pl
12
CH 13
Effect speed
0-255: Slow to fast
CH 14
Reset
0-249: No function
250-255: Reset after 5s
20CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT (sections 1,2,3)
0-255: 0-360°
CH 4
TILT no limit
(sections 1,2,3)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
TILT (sections 4,5,6)
0-255: 0-360°
CH 6
TILT no limit
(sections 4,5,6)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 7
PAN/TILT speed
0-255: fast to slow
CH 8
Dimmer
0-255: 0-100%
CH 9
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 10
Red (sections 1,2,3)
0-255: 0-100%
CH 11
Green (sections 1,2,3)
0-255: 0-100%
CH 12
Blue (sections 1,2,3)
0-255: 0-100%
CH 13
White (sections 1,2,3)
0-255: 0-100%
CH 14
Red (sections 4,5,6)
0-255: 0-100%
CH 15
Green (sections 4,5,6)
0-255: 0-100%
CH 16
Blue (sections 4,5,6)
0-255: 0-100%
CH 17
White (sections 4,5,6)
0-255: 0-100%
CH 18
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 19
Effect speed
0-255: Slow to fast
CH 20
Reset
0-249: No function
250-255: Reset after 5s
36CH mode
Channel
Function
Effect
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT (sections 1,2,3)
0-255: 0-360°
CH 4
TILT no limit
0-127: No function

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
13
(sections 1,2,3)
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
TILT (sections 4,5,6)
0-255: 0-360°
CH 6
TILT no limit
(sections 4,5,6)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 7
PAN/TILT speed
0-255: fast to slow
CH 8
Dimmer
0-255: 0-100%
CH 9
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 10
Red (section 1)
0-255: 0-100%
CH 11
Green (section 1)
0-255: 0-100%
CH 12
Blue (section 1)
0-255: 0-100%
CH 13
White (section 1)
0-255: 0-100%
CH 14
Red (section 2)
0-255: 0-100%
CH 15
Green (section 2)
0-255: 0-100%
CH 16
Blue (section 2)
0-255: 0-100%
CH 17
White (section 2)
0-255: 0-100%
CH 18
Red (section 3)
0-255: 0-100%
CH 19
Green (section 3)
0-255: 0-100%
CH 20
Blue (section 3)
0-255: 0-100%
CH 21
White (section 3)
0-255: 0-100%
CH 22
Red (section 4)
0-255: 0-100%
CH 23
Green (section 4)
0-255: 0-100%
CH 24
Blue (section 4)
0-255: 0-100%
CH 25
White (section 4)
0-255: 0-100%
CH 26
Red (section 5)
0-255: 0-100%
CH 27
Green (section 5)
0-255: 0-100%
CH 28
Blue (section 5)
0-255: 0-100%
CH 29
White (section 5)
0-255: 0-100%
CH 30
Red (section 6)
0-255: 0-100%
CH 31
Green (section 6)
0-255: 0-100%
CH 32
Blue (section 6)
0-255: 0-100%
CH 33
White (section 6)
0-255: 0-100%
CH 34
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 35
Effect speed
0-255: Slow to fast
CH 36
Reset
0-249: No function
250-255: Reset after 5s
44CH mode
Channel
Function
Effect

www.flash-butrym.pl
14
CH 1
PAN
0-255: 0-360°
CH 2
PAN no limit
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 3
TILT (section 1)
0-255: 0-360°
CH 4
TILT no limit
(section 1)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 5
TILT (section 2)
0-255: 0-360°
CH 6
TILT no limit
(section 2)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 7
TILT (section 3)
0-255: 0-360°
CH 8
TILT no limit
(section 3)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 9
TILT (section 4)
0-255: 0-360°
CH 10
TILT no limit
(section 4)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 11
TILT (section 5)
0-255: 0-360°
CH 12
TILT no limit
(section 5)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 13
TILT (section 6)
0-255: 0-360°
CH 14
TILT no limit
(section 6)
0-127: No function
128-191: Clockwise rotation, fast to slow
192-255: Counterclockwise rotation, slow to fast
CH 15
PAN/TILT speed
0-255: fast to slow
CH 16
Dimmer
0-255: 0-100%
CH 17
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 18
Red (section 1)
0-255: 0-100%
CH 19
Green (section 1)
0-255: 0-100%
CH 20
Blue (section 1)
0-255: 0-100%
CH 21
White (section 1)
0-255: 0-100%
CH 22
Red (section 2)
0-255: 0-100%
CH 23
Green (section 2)
0-255: 0-100%
CH 24
Blue (section 2)
0-255: 0-100%
CH 25
White (section 2)
0-255: 0-100%
CH 26
Red (section 3)
0-255: 0-100%
CH 27
Green (section 3)
0-255: 0-100%
CH 28
Blue (section 3)
0-255: 0-100%
CH 29
White (section 3)
0-255: 0-100%
CH 30
Red (section 4)
0-255: 0-100%
CH 31
Green (section 4)
0-255: 0-100%
CH 32
Blue (section 4)
0-255: 0-100%
CH 33
White (section 4)
0-255: 0-100%
CH 34
Red (section 5)
0-255: 0-100%
CH 35
Green (section 5)
0-255: 0-100%
CH 36
Blue (section 5)
0-255: 0-100%

LED Moving Head INFINITE BAR 6x15W OSRAM - No limit - F7100098
www.flash-butrym.pl
15
CH 37
White (section 5)
0-255: 0-100%
CH 38
Red (section 6)
0-255: 0-100%
CH 39
Green (section 6)
0-255: 0-100%
CH 40
Blue (section 6)
0-255: 0-100%
CH 41
White (section 6)
0-255: 0-100%
CH 42
Effect
0-10: No function
11-159: Colors
160-169: Auto run 1
170-179: Auto run 2
180-189: Auto run 3
190-199: Auto run 4
200-209: Auto run 5
210-219: Auto run 6
220-255: Sound control
CH 43
Effect speed
0-255: Slow to fast
CH 44
Reset
0-249: No function
250-255: Reset after 5s
