Flash F7200169 User manual

USER MANUAL / INSTRUKCJA OBSŁUGI
LED WALL WASHER 9x10
RGBW 3 SECTIONS IP65
F7200169

LED WALL WASHER 9x10 RGBW 3 SECTIONS IP65 F7200169
www.flash-butrym.pl
1
Table of contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................3
6Operation manual............................................................................................................................................3
6.1 Control panel ..............................................................................................................................................3
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................6
2Zasady bezpieczeństwa ..................................................................................................................................6
3Informacje o produkcie ...................................................................................................................................6
3.1 Specyfikacja.................................................................................................................................................6
4Instalacja ...........................................................................................................................................................7
5Połączenia.........................................................................................................................................................7
5.1 Podłączenie sygnału DMX ........................................................................................................................7
5.2 Specyfikacja zasilania.................................................................................................................................7
5.3 Podłączanie zasilania.................................................................................................................................7
6Instrukcja użytkowania...................................................................................................................................8
6.1 Panel sterowania ........................................................................................................................................8
6.2 Menu............................................................................................................................................................8
6.3 Lista kanałów DMX....................................................................................................................................9

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing LED WALL WASHER 9x10W RGBW 3 SECTIONS IP65. For safety reasons and
to ensure the trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. The device must be installed on stable structures
3PRODUCT INFORMATION
3.1 Specification
Power consumption: 90W
Power supply voltage: 110 - 240V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 9
Diode power: 10W
Display: LED - 4 characters
Color: RGBW
Dimming: Linear: 0 - 100%
Flash frequency (min): 0Hz
Flash frequency (max): 20Hz
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX512, master-slave, auto
Features: Built-in wireless DMX interface, built-in battery
AC IN: dedicated IP65 power plug (Unischuko adapter included)
AC OUT: dedicated IP65 power plug
DMX IN: dedicated IP65 DMX plug (3-pin XLR adapter included)
DMX OUT: dedicated IP65 DMX plug
IP Rating: IP65
Housing made: Aluminum
Height [cm]: 8
Width [cm]: 101
Depth [cm]: 7
Weight [kg]: 2,8
Weight with packaging [kg]: 5,2

LED WALL WASHER 9x10 RGBW 3 SECTIONS IP65 F7200169
www.flash-butrym.pl
3
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): dedicated IP65 DMX plug
2. Power (in/out): dedicated IP65 power plug
5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
110~240V
90W
50/60Hz
5.3 Connecting power supply
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with LED display and 4 control buttons with the following functions:
1. MENU
2. DOWN
3. UP
4. ENTER
1
2
3
1
2
3
GROUND
DMX +
DMX -
FEMALE
XLR MALE XLR

www.flash-butrym.pl
4
6.2 Menu
Menu diagram:
7CH mode- Set DMX address
16CH mode- Set DMX address
Jump change- Set speed
Pulse change/Gradual change- Set speed
Chase change- Set speed
No function
Red dimmer
Green dimmer
Blue dimmer
White dimmer
Strobe mode- Set speed

LED WALL WASHER 9x10 RGBW 3 SECTIONS IP65 F7200169
www.flash-butrym.pl
5
6.3 DMX channel list
7CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 3
Macro
0-49: No function
50-99: Jump change
100-149: Gradual change/Pulse change
150-200: Chase change
201-240: Jump change/Gradual change/Pulse change/Run change
CH 4
Macro speed
0-255: Slow to fast
CH 5
Red
0-255: 0-100%
CH 6
Green
0-255: 0-100%
CH 7
Blue
0-255: 0-100%
CH 8
White
0-255: 0-100%
16CH mode
Channel
Function
Effect
CH 1
Dimmer
0-255: 0-100%
CH 2
Strobe
0-9: No function
10-255: Strobe, slow to fast
CH 3
Macro
0-49: No function
50-99: Jump change
100-149: Gradual change/Pulse change
150-200: Chase change
201-240: Jump change/Gradual
change/Pulse change/Run change
CH 4
Macro speed
0-255: Slow to fast
CH 5
Section 1- Red
0-255: 0-100%
CH 6
Section 1- Green
0-255: 0-100%
CH 7
Section 1- Blue
0-255: 0-100%
CH 8
Section 1- White
0-255: 0-100%
CH 9
Section 2- Red
0-255: 0-100%
CH 10
Section 2- Green
0-255: 0-100%
CH 11
Section 2- Blue
0-255: 0-100%
CH 12
Section 2- White
0-255: 0-100%
CH 13
Section 3- Red
0-255: 0-100%
CH 14
Section 3- Green
0-255: 0-100%
CH 15
Section 3- Blue
0-255: 0-100%
CH 16
Section 3- White
0-255: 0-100%

www.flash-butrym.pl
6
1WPROWADZENIE
Dziękujemy za zakup urządzenia LED WASHER 9x10W RGBW 3 SEKCJE IP65.
Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy
urządzenia należy dokładnie zapoznać się z instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Urządzenie należy instalować na stabilnych konstrukcjach
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 90W
Napięcie zasilania: 110 - 240V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 9
Moc diody: 10W
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Ściemnianie: Płynne: 0 - 100%
Błysk - częstotliwość minimalna: 0Hz
Błysk - częstotliwość maksymalna: 20Hz
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX512, master-slave, auto
Funkcje: wbudowany bezprzewodowy interfejs DMX, wbudowana bateria
AC IN: dedykowane złącze zasilania IP65 (dołączony adapter Unischuko)
AC OUT: dedykowane złącze zasilania IP65
DMX IN: dedykowane złącze DMX IP65 (dołączony adapter 3-pin XLR)
DMX OUT: dedykowane złącze DMX IP65
Stopień ochrony IP: IP65
Rodzaj obudowy: Aluminium
Wysokość [cm]: 8
Szerokość [cm]: 101
Głębokość [cm]: 7
Waga [kg]: 2,8

LED WALL WASHER 9x10 RGBW 3 SECTIONS IP65 F7200169
www.flash-butrym.pl
7
Waga z opakowaniem [kg]: 5,2
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: dedykowane złącze DMX IP65
2. Zasilanie (wejście/wyjście) - złącza: dedykowane złącze zasilania IP65

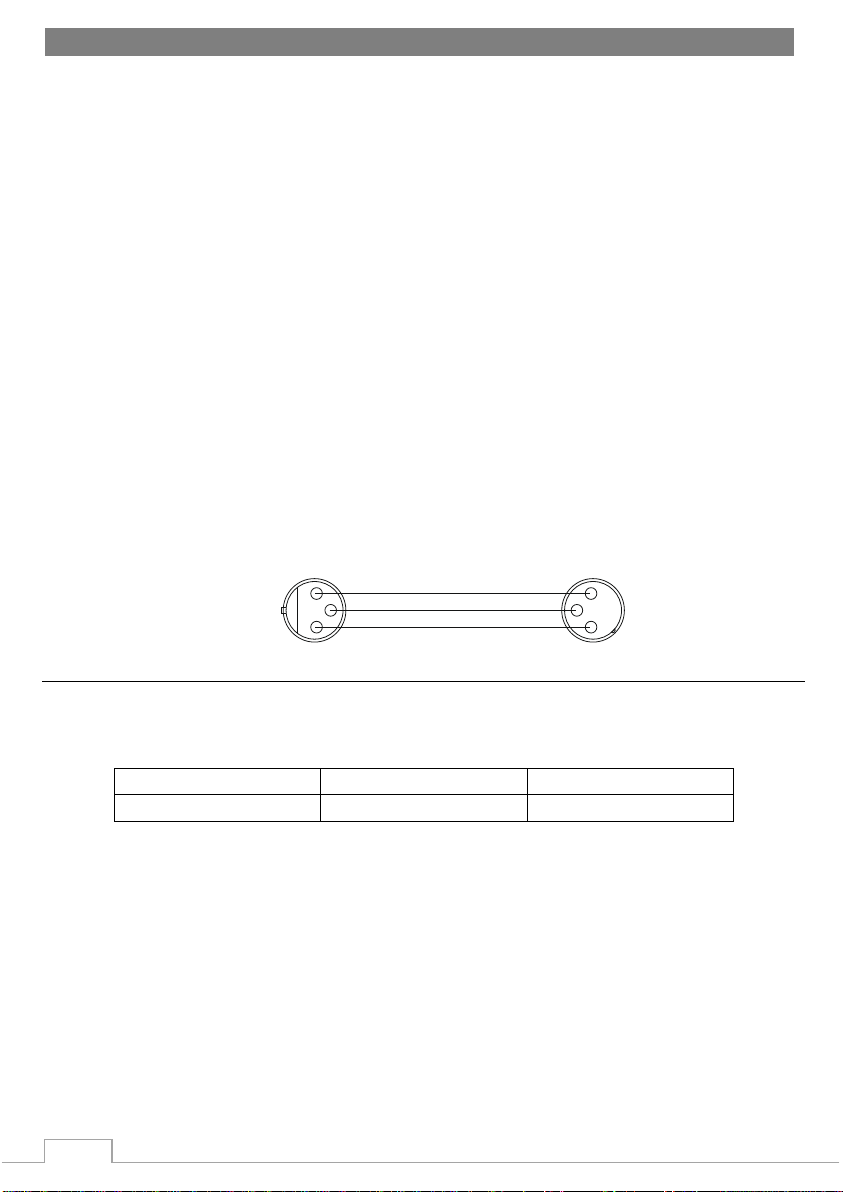

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
110~240V
90W
50/60Hz
5.3 Podłączanie zasilania
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
1
2
3
1
2
3
GROUND
DMX +
DMX -
XLR
ŻEŃSKI XLR MĘSKI

www.flash-butrym.pl
8
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz LED oraz w 4 przyciski sterujące o następujących
funkcjach:
1. MENU
2. DOWN
3. UP
4. ENTER

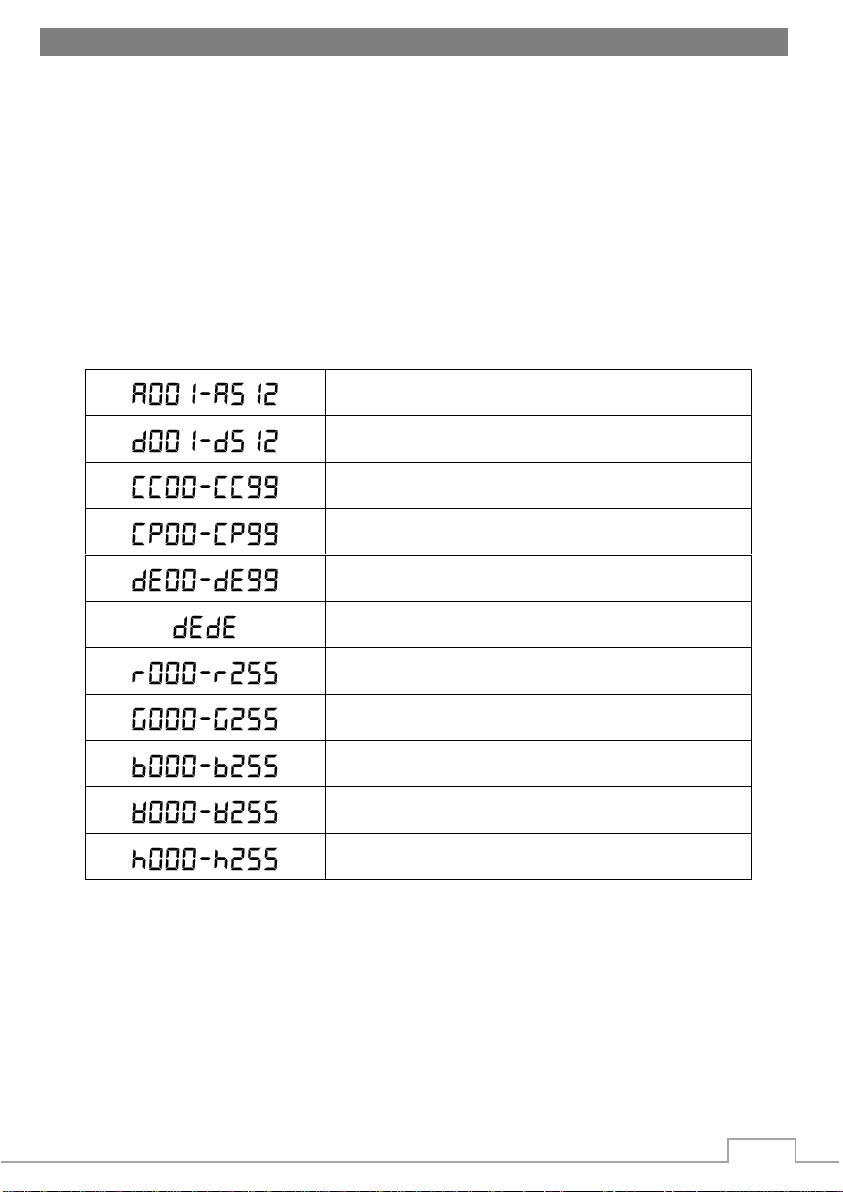

6.2 Menu
Schemat menu urządzenia:
Tryb 7CH- Ustaw adres DMX
Tryb 16CH- Ustaw adres DMX
Zmiana skokowa- Ustaw prędkość
Zmiana pulsacyjna/Zmiana stopniowa- Ustaw prędkość
Efekt chase- Ustaw prędkość
Brak funkcji
Czerwony dimmer
Zielony dimmer
Niebieski dimmer
Biały dimmer
Tryb strobe- Ustaw prędkość

LED WALL WASHER 9x10 RGBW 3 SECTIONS IP65 F7200169
www.flash-butrym.pl
9
6.3 Lista kanałów DMX
Tryb 7CH
Kanał
Funkcja
Efekt
CH 1
Dimmer
0-255: 0-100%
CH 2
Strobo
0-9: Brak funkcji
10-255: Strobo- wolno-szybko
CH 3
Makro
0-49: Brak funkcji
50-99: Zmiana skokowa
100-149: Zmiana stopniowa/Zmiana pulsacyjna
150-200: Efekt chase
201-240: Zmiana skokowa/Zmiana stopniowa/Zmiana pulsacyjna/Zmiana przebiegu
CH 4
Prędkość makro
0-255: wolno-szybko
CH 5
Czerwony
0-255: 0-100%
CH 6
Zielony
0-255: 0-100%
CH 7
Niebieski
0-255: 0-100%
CH 8
Biały
0-255: 0-100%
Tryb 16CH
Kanał
Funkcja
Efekt
CH 1
Dimmer
0-255: 0-100%
CH 2
Strobo
0-9: Brak funkcji
10-255: Strobo- wolno-szybko
CH 3
Makro
0-49: Brak funkcji
50-99: Zmiana skokowa
100-149: Zmiana stopniowa/Zmiana
pulsacyjna
150-200: Efekt chase
201-240: Zmiana skokowa/Zmiana
stopniowa/Zmiana pulsacyjna/Zmiana
przebiegu
CH 4
Prędkość makro
0-255: Wolno-szybko
CH 5
Sekcja 1- Czerwony
0-255: 0-100%
CH 6
Sekcja 1- Zielony
0-255: 0-100%
CH 7
Sekcja 1- Niebieski
0-255: 0-100%
CH 8
Sekcja 1- Biały
0-255: 0-100%
CH 9
Sekcja 2- Czerwony
0-255: 0-100%
CH 10
Sekcja 2- Zielony
0-255: 0-100%
CH 11
Sekcja 2- Niebieski
0-255: 0-100%
CH 12
Sekcja 2- Biały
0-255: 0-100%
CH 13
Sekcja 3- Czerwony
0-255: 0-100%
CH 14
Sekcja 3- Zielony
0-255: 0-100%
CH 15
Sekcja 3- Niebieski
0-255: 0-100%
CH 16
Sekcja 3- Biały
0-255: 0-100%
