INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
• d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
• de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il suft de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

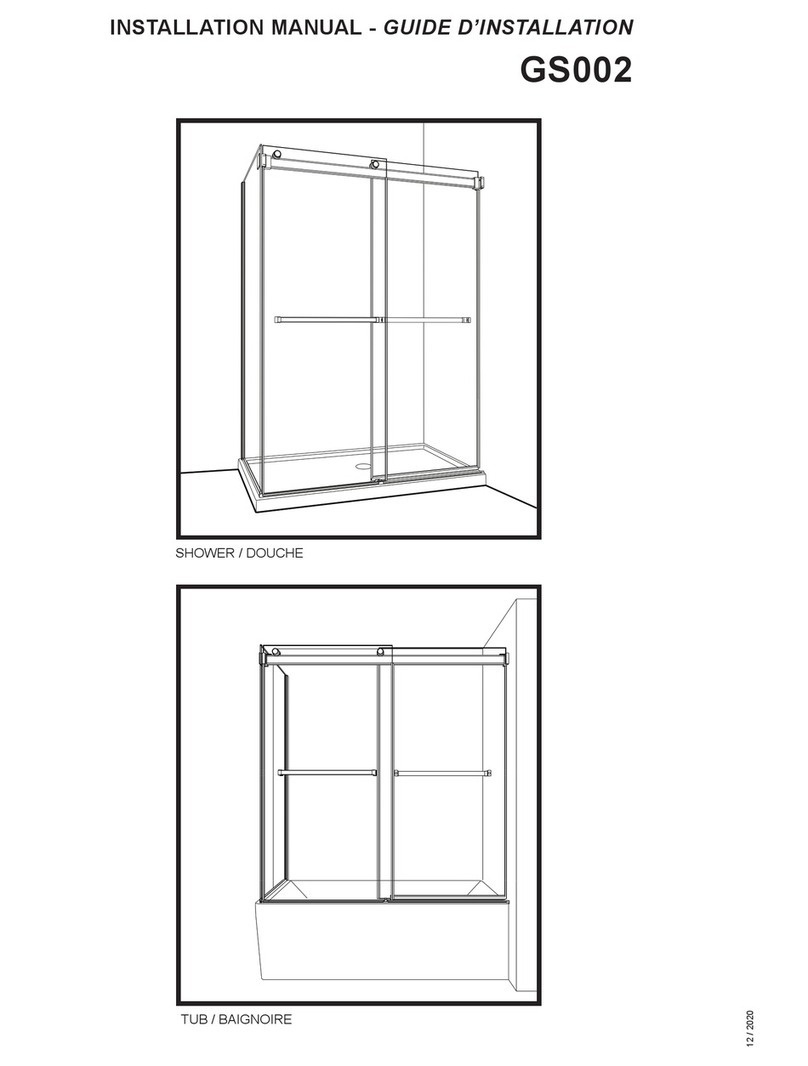

POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
*Use a ¼"drill bit when drilling into ceramic tiles
*Utiliser une mèche de ¼" pour percer des tuiles en céramique.
TAPE MEASURE
RUBAN À MESURER
DRILL
PERCEUSE
1/4" & 1/8" DRILL BITS
MÈCHE 1/4" & 1/8"
*
TOOLS REQUIRED / OUTILS REQUIS
MALLET
MAILLET
PENCIL
CRAYON
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
CUTTING PLIERS
PINCE COUPANTE
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
LONG NOSE LOCKING PLIERS (X2)
PINCE SERRE ÉTAU (X2)
BLOCK
BLOC
SILICONE
SCELLANT
Recommended installation conguration according to shower head position.
Conguration recommandée en fonction de la position de la tête de douche.
* This conguration illustrated in this manual.
* Cette conguration est illustrée dans ce manuel.
*

PARTS LISTING / LISTE DES PIÈCES
1
14
13
12
4
5
10
6
8
9
2
11
3

PARTS LISTING / LISTE DES PIÈCES
PARTS LISTING / LISTE DES PIÈCES
ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 FIXED PANEL / PANNEAU FIXE 1
2 DOOR PANEL / PANNEAU DE PORTE 1
3 WALL JAMB / JAMBAGE 1
4 U-CHANNEL / PROFILÉ EN “U” 1
5 SIDE GASKET / JOINT LATÉRAL DE LA PORTE 2
6 BOTTOM GUIDE / GUIDE INFÉRIEUR 1
7THRESHOLD ANCHOR / L’ANCRAGE DU SEUIL 2
8 BOTTOM DOOR GASKET / JOINT INFÉRIEUR DE LA PORTE 1
9 THRESHOLD / SEUIL 1
10 SIDE DOOR GASKET / JOINT LATÉRAL DE LA PORTE 1
11 DOOR HANDLE / POIGNÉE DE PORTE 1
12 WALL MOUNT BRACKET / SUPPORT MURAL 1
13 RUNNING RAIL / BARRE DE ROULEMENT 1
14 RAIL CAP /CAPUCHON DE RAIL 1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY
15 WALL PLUG / CHEVILLE 6
16 CLEAR SETTING BLOCK (1/16”) / BLOC À NIVEAU TRANSPARENT (1/16”) 2
17 CLEAR SETTING BLOCK (1/8”) / BLOC À NIVEAU TRANSPARENT (1/8”) 2
18 WHEEL / ROULETTE 2
19 WHEEL CAP / CAPUCHON DE ROULETTE 2
20 FASTENER / FIXATION DE VERRE 2
21 KEY / CLÉ 1
22 PAN HEAD SCREW / VIS PAN 4
23 SCREW / VIS 2
24 PAN SELF-DRILLING SCREW / VIS PAN AUTO-PERÇANTE 3
25 SCREW CAP / CAPUCHON COUVRE-VIS 3
26 BOTTOM GUIDE CAP / CAPUCHON DU GUIDE INFÉRIEUR 1
27 BACK SCREW CAP / L’ARRIÈRE DU CAPUCHON COUVRE-VIS 3
22
21 25
15
23
19 20
18
27
16 17
24 26
7

6
SIDE VIEW
VUE LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
2
8
Roller holes
Trous des roulettes
2
8
FRONT VIEW
VUE AVANT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
SIDE VIEW
VUE LATÉRAL
Door handle holes
Trous de la poignée de porte
11
2
2INSTALL THE HANDLE ONTO THE DOOR
INSTALLER LA POIGNÉE SUR LA PORTE
INSTALL THE BOTTOM DOOR GASKET ONTO THE DOOR
INSTALLER LE JOINT INFÉRIEUR SUR LE PANNEAU DE PORTE
1

7
TOP VIEW
VUE DU HAUT
10
2
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
218
A
C
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
19
B
4INSTALL THE ROLLERS ONTO THE DOOR
INSTALLER LES ROULETTES SUR LA PORTE
3INSTALL THE SIDE GASKET ONTO THE DOOR
INSTALLER LE JOINT SUR LA PORTE

8
PLACE DOOR INSIDE SHOWER ON
CARDBOARD OR A TOWEL TO PROTECT IT.
PLACER LA PORTE À L'INTÉRIEUR DE LA
DOUCHE SUR LE CARTON OU UNE SERVI-
ETTE POUR LA PROTÉGER.
THE BOTTOM GUIDE CAN HANG OFF THE BASE
AS LONG AS IT CAN BE WELL FASTENED AND IS
TOWARDS THE INSIDE OF THE SHOWER.
LE GUIDE INFÉRIEUR PEUT DÉPASSER LE BASE
EN AUTANT QU'IL PUISSE ÊTRE BIEN FIXÉ ET
VERS L'INTÉRIEUR DE LA DOUCHE.
SIDE VIEW / VUE LATÉRLE
Edge of base threshold
(inside shower side)
Côté intérieur de la douche
(Bord du seuil de base)
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
DO NOT INSTALL THE BOTTOM GUIDE
NE PAS INSTALLER LE GUIDE INFÉRIEUR
6
MARK THE CENTER LINE FOR THE FIXED PANEL ON THE BASE USING THE BOTTOM GUIDE FOR PLACEMENT REFERENCE
MARQUER LA LIGNE DU CENTRE POUR LE PANNEAU FIXE SUR LA BASE EN UTILISANT LE GUIDE INFÉRIEUR COMME RÉFÉRENCE
5PLACE THE DOOR PANEL INSIDE THE SHOWER
PLACER LE PANNEAU DE PORTE DANS LA DOUCHE
6

9
THE INSTALLATION SHOWN IS
BASED ON PLUMB FINISHED
WALLS AND A LEVELLED BASE. IF
THESE CONDITIONS ARE NOT MET,
PLEASE ADJUST ACCORDINGLY.
L’INSTALLATION ILLUSTRÉE EST
BASÉE SUR DES MURS FINIS
D’APLOMB ET UNE BASE DE
DOUCHE NIVELÉE. SI CES
CONDITIONS NE SONT PAS
PRÉSENTES, VEUILLEZ AJUSTER
EN CONSÉQUENCE.
3
PLACE THE WALL JAMB ON THE CENTER LINE
PLACER LE JAMBAGE SUR LA LIGNE DU CENTRE
7
3
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
8LEVEL AND MARK THE WALL JAMB HOLES
NIVELER ET MARQUER LES TROUS DU JAMBAGE

10
15
INSTALL THE WALL JAMB
INSTALLER LE JAMBAGE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
22
10
3
DRILL, APPLY SILICONE & INSERT WALL PLUGS
PERCER, APPLIQUER DU SILICONE & INSÉRER LES CHEVILLES
9
THE HOLES ON THE SIDE
OF THE WALL JAMB MUST
FACE THE INTERIOR OF
THE SHOWER
LES TROUS SITUÉ SUR
LE CÔTÉ DU JAMBAGE
DOIVENT ÊTRE ORIENTÉS
VERS L’ INTÉRIEUR DE LA
DOUCHE

11
11 INSTALLED THE FIXED PANEL, BOTTOM GUIDE AND U-CHANNEL
INSTALLER LE PANNEAU FIXE, LE GUIDE INFÉRIEUR ET LE PROFILÉ EN
« U »
ADD CLEAR
SETTING BLOCKS 1/16”
AJOUTER LES
BLOCS DE NIVEAU
TRANSPARENTS 1/16”
12 LEVEL AND ADJUST THE PANEL
NIVELER ET AJUSTER LE PANNEAU
COVER THE TEETH OF THE PLIERS
TO AVOID SCRATCHING THE METAL.
COUVRIR LES DENTS DE LA PINCE
POUR NE PAS RAYER LE MÉTAL.
IF PANEL IS NOT LEVEL ADD CLEAR
SETTING BLOCKS 1/8” OR 1/16”
SI LE PANNEAU N’EST PAS NIVELÉ
AJOUTER LES BLOCS DE NIVEAU
TRANSPARENTS 1/8” OU 1/16”
6
1
4

12
INSERT THE WALL MOUNT BRACKET ONTO THE RUNNING RAIL
INSÉRER LE SUPPORT MURAL SUR LA BARRE DE ROULEMENT
13
14 INSTALL THE RUNNING RAIL AND THE FASTENERS
INSTALLER LA BARRE DE ROULEMENT ET LES FIXATIONS DE VERRE
21
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
20
13
1
SIDE VIEW
VUE LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
13
13
12
20

13
IF PANEL IS NOT LEVEL ADD CLEAR
SETTING BLOCKS 1/8” OR 1/16”
SI LE PANNEAU N’EST PAS NIVELÉ
AJOUTER LES BLOCS DE NIVEAU
TRANSPARENTS 1/8” OU 1/16”
15 LEVEL THE RUNNING RAIL AND FIXED PANEL
NIVELER LA BARRE DE ROULEMENT ET LE PANNEAU FIXE
SLIDE BRACKET AGAINST THE WALL
GLISSER LE SUPPORT VER LE MUR
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
TOP VIEW
VUE DU HAUT
16
18
MARK THE U-CHANNEL AND CENTER GUIDE AS SHOWN BELOW
MARQUER LE PROFILÉ EN «U» ET LE GUIDE INFÉRIEUR TELS QU'ILLUSTRÉS

14
17 LEVEL THE RUNNING RAIL AND MARK THE BRACKET AS SHOWN BELOW
NIVELER LA BARRE DE ROULEMENT ET MARQUER LE SUPPORT TEL QU'ILLUSTRÉ
18 REMOVE THE FASTENERS AND THE RUNNING RAIL
ENLEVER LES FIXATIONS DE VERRE ET LA BARRE DE ROULEMENT
21
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
20
13
1
SIDE VIEW
VUE LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
13
12
20

15
19 REMOVE PLIERS, THE FIXED PANEL, BOTTOM GUIDE AND U-CHANNEL
ENLEVER LA PINCE , LE PANNEAU FIXE, LE GUIDE INFÉRIEUR ET LE PROFILÉ EN
« U »
20 INSTALL THE U-CHANNEL ON THE LOCATION MARKED PREVIOUSLY
INSTALLER LE PROFILÉ EN
« U » SUR LA PLACE MARQUÉ PRÉCÉDEMMENT
WIPE THE BASE WITH A CLEAN CLOTH BEFORE
INSTALLING THE U-CHANNEL.
ESSUYER LA BASE AVEC UN CHIFFON PROPRE
AVANT D’INSTALLER LE PROFILÉ EN «U».
DO NOT FORGET TO REPLACE THE CLEAR
SETTING BLOCKS IN THE U-CHANNEL
NE PAS OUBLIER DE REPLACER LES BLOCS DE
NIVEAU TRASPARENTS DANS LE PROFILÉ EN “U”
1
4
6
4

16
()
21 DRILL AND SILICONE THE BOTTOM GUIDE PLACEMENT
PERCER ET CALFEUTRER L’EMPLACEMENT DU GUIDE INFÉRIEUR
22 SECURE THE BOTTOM GUIDE
INSTALLER LE GUIDE INFÉRIEUR
26
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
23
6

17
23 PLACE THE WALL MOUNT ON THE PREVIOUS MARK
PLACER LE SUPPORT MURAL SUR LA MARQUE FAITE PRÉCÉDEMMENT
FRONT VIEW
VUE DE DEVANT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
24 DRILL , SILICONE AND INSTALL WALL PLUGS FOR WALL MOUNT BRACKET
PERCER, CALFEUTRER ET INSTALLER LES CHEVILLES POUR LE SUPPORT MURAL
12
15

18
12
25 INSTALL THE WALL MOUNT BRACKET
INSTALLER LE SUPPORT MURAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
26 INSTALL THE RUNNING RAIL AND THE FASTENERS
INSTALLER LA BARRE DE ROULEMENT ET LES FIXATIONS DE VERRE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
SECURE THE WALL JAMB AND
EXPANDER WITH PLIERS
SÉCURISER LE JAMBAGE ET
L’EXTENSEUR AVEC LA PINCE.
1

19
27 INSTALL THE RUNNING RAIL AND THE FASTENERS
INSTALLER LA BARRE DE ROULEMENT ET LES FIXATIONS DE VERRE
21
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
20
13
1
SIDE VIEW
VUE LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
28 SECURE THE WALL MOUNT BRACKET INTO THE RUNNING RAIL AND LEVEL
SÉCURISER SUPPORT MURAL DANS LA BARRE DE ROULEMENT ET NIVELER

20
29 SECURE THE EXPANDER AND WALL JAMB
SÉCURISER L’EXTENSEUR ET JAMBAGE
25
27
24
REMOVE THE PLIERS AFTER
SECURING THE EXPANDER
RETIRER LE PINCE-ÉTAU APRÈS AVOIR
SÉCURISÉ L'EXTENSEUR
30
B
INSTALL THE DOOR PANEL
INSTALLER LE PANNEAU DE PORTE
SIDE VIEW
VUE LATÉRAL
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
A
