Hans grohe Croma showerpipe 27159000 Manual

Croma Showerpipe

27159000 / 27169000

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Ръководство за

монтаж 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth

montimit 29

AR  / 30

Montage siehe Seite 31

Störung Ursache Abhilfe

Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen

-Schmutzfangsiebe verschmutzt (#96922000) -Schmutzfangsiebe vor dem Thermostat und auf der

Regeleinheit reinigen (#96922000)

-Filtereinsatz der Brause verschmutzt (#97708000) -Filtereinsatz zwischen Brause und Schlauch reinigen

Kreuzﬂuss, warmes Wasser wird bei geschlossener

Armatur in die Kaltwasserleitung gedrückt oder umge-

kehrt

-Rückﬂussverhinderer verschmutzt / defekt -Rückﬂussverhinderer reinigen ggf. austauschen

Auslauftemperatur stimmt nicht mit der eingestellten

Temperatur überein

-Thermostat wurde nicht justiert -Thermostat justieren

-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC

Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen

Durchlauferhitzer schaltet bei Thermostatbetrieb nicht

ein

-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / austauschen

-Rückﬂussverhinderer sitzt fest -Rückﬂussverhinderer austauschen

Reinigung (siehe Seite 37) und beiliegende Broschüre

Bedienung (siehe Seite 37)

Durchﬂussdiagramm (siehe Seite 35)

 Kopfbrause

 Handbrause

Maße (siehe Seite 35)

Wartung (siehe Seite 36)

• Rückﬂussverhinderer müssen gemäß DIN EN 1717 regelmäßig in

Übereinstimmung mit nationalen oder regionalen Bestimmungen

(DIN 1988 einmal jährlich) auf ihre Funktion geprüft werden.

• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte

der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt

werden.

Einjustieren (siehe Seite 34)

Nach erfolgter Montage muss die Auslauftemperatur des Thermos-

taten überprüft werden. Eine Korrektur ist erforderlich wenn die an

der Entnahmestelle gemessene Temperatur von der am Thermostaten

eingestellten Temperatur abweicht.

Safety Function (siehe Seite 34)

Dank der Safety Function lässt sich die gewünschte Höchsttemperatur

von z. B. max. 42 ºC voreinstellen.

Kein essigsäurehaltiges Silikon verwenden!

Symbolerklärung

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion max. 70°C / 4 min

Anschlussmaße: 150 ±12 mm

Anschlüsse G 1/2: kalt rechts - warm links

Eigensicher gegen Rückﬂießen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen

Handschuhe getragen werden.

Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf

nicht mit weiteren Gegenständen belastet werden!

Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen

Einschränkungen dürfen das Duschsystem nicht unbeaufsichtigt benutzen. Per-

sonen, die unter Alkohol- oder Drogeneinﬂuss stehen, dürfen das Duschsystem

nicht benutzen.

Der Kontakt der Brausestrahlen mit empﬁndlichen Körperstellen (z. B. Augen)

muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause

und Körper eingehalten werden.

Das Produkt darf nicht als Haltegriﬀ benutzt werden. Es muss ein separater

Haltegriﬀ montiert werden.

Das Duschsystem darf nur zu Bade-, Hygiene- und Körperreinigungszwecken

eingesetzt werden.

Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen

müssen ausgeglichen werden.

Montagehinweise

• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,

gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.

• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.

Nach dem Einbau werden keine Transport- oder Oberﬂächenschäden anerkannt.

• Die in der Montageanleitung angegebenen Montagemaße sind ideal für

Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst

werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe

die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt

werden müssen.

• Bei der Montage des Produktes durch qualiﬁziertes Fachpersonal ist darauf zu

achten, dass die Befestigungsﬂäche im gesamten Bereich der Befestigung plan ist

(keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine Mon-

tage des Produktes geeignet ist und keine Schwachstellen aufweist. Die beigeleg-

ten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen Wandaufbau-

ten sind die Herstellerangaben des Dübelherstellers zu beachten.

• Der beigepackte Filtereinsatz muss eingebaut werden, um Schmutzeinspülungen

aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion

beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der Brause

führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.

• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich

mit einer feinen Säge gekürzt werden.

• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad

vorgesehen!

• Bei Problemen mit dem Durchlauferhitzer oder großen Druckunterschieden muss

eine optional erhältliche Drossel (Artikelnummer 97510000) in den Kaltwasser-

zulauf eingesetzt werden.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,15 - 0,5 MPa

Prüfdruck: 1,6 MPa

Deutsch

Serviceteile (siehe Seite 38)

Prüfzeichen (siehe Seite 40)

Sonderzubehör (nicht im Lieferumfang enthalten)

Fliesenausgleichsscheibe chrom (#95239000)

Montage voir pages 31

Dysfonctionnement Origine Solution

Pas assez d´eau -Pression d´alimentation insuﬃsante -Contrôler la pression

-Filtres encrassés (#96922000) -Nettoyer les ﬁltres devant le mitigeur thermostatique et

sur la cartouche (#96922000)

-élément-ﬁltre de douchette encrassé (#97708000)

-Nettoyer le élément-ﬁltre entre la douchette et le ﬂexible

Circulation opposée, l´eau chaude est comprimée dans

l´arrivée d´eau froide et vice versa avec robinet fermé

-Clapet anti-retour encrassé ou défectueux -Nettoyer le clapet anti-retour ou le changer éventuel-

lement

La température à la sortie ne correspond pas à la

température de réglage

-Le thermostat n´a pas été réglé -Régler le thermostat

-Température d'eau chaude trop basse, pas d´eau

froide

-Augmenter la température d´eau chaude entre 42ºC

et 65ºC

Le réglage de la température n´est pas possible -Cartouche thermostatique entartrée -Changer la cartouche thermostatique

Le chauﬀe-eau instantané ne s´allume pas lors de

l´utilisation du thermostat

-Filtres encrassés -Nettoyez / changez les ﬁltres

-Clapet anti-retour bloque -Changez le clapet antiretour

Nettoyage (voir pages 37) et brochure ci-jointe

Instructions de service (voir pages 37)

Diagramme du débit (voir pages 35)

 pomme de douche

 Douchette

Dimensions (voir pages 35)

Entretien (voir pages 36)

• Les clapets anti-retour doivent être examinés régulièrement conformé-

ment à la norme EN 1717 ou conformément aux dispositions natio-

nales ou régionales quant à leur fonction (au moins une fois par an).

• Pour assurer le mouvement facile de l´élément thermostatique, le

thermostat devrait être placé de temps en temps en position très

chaude et très froide.

Réglage (voir pages 34)

Le montage terminé, contrôler la température de l’eau puisée au miti-

geur thermostatique. Un étalonnage est nécessaire si la température de

l’eau mitigée mesurée au point de puisage diﬀère sensiblement de celle

aﬃchée sur le thermostat.

Safety Function (voir pages 34)

Grâce à la fonction Safety, il est possible de prérégler la température

maximale par exemple max. 42º C souhaitée.

Ne pas utiliser de silicone contenant de l'acide acétique!

Description du symbole

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 80°C

Température recommandée: 65°C

Désinfection thermique max. 70°C / 4 min

Dimension d´arrivée: 150 ±12 mm

Raccordement G 1/2: froide à droite - chaude à gauche

Avec dispositif anti-retour

Le produit est exclusivement conçu pour de l'eau potable!

Consignes de sécurité

Lors du montage, porter des gants de protection pour éviter toute blessure par

écrasement ou coupure.

Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas

servir à la suspension d'autres objets !

Il est interdit aux enfants ainsi qu'aux adultes ayant des insuﬃsantes physiques,

psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,

il est interdit à des personnes sous inﬂuence d'alcool ou de drogues d'utiliser la

douche.

Éviter le contact du jet de la douchette avec les parties sensibles du corps

(telles par ex. que les yeux). Veiller à respecter un écart suﬃsant entre la

douchette et le corps

Le produit ne doit pas servir de poignée. Monter pour cela une poignée

séparée.

Le système de douche ne doit servir qu'à se laver et à assurer l'hygiène corpo-

relle.

Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.

Instructions pour le montage

• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les

normes en vigueur.

• Les directives d'installation en vigueur dans le pays concerné doivent être respec-

tées.

• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le

transport Après le montage, tout dommage de transport ou de surface ne pourra

pas être reconnu.

• Les dimensions d'installation indiquées dans la notice de montage sont idéales

pour des personnes d'une taille de 1800 mm environ et doivent être ajustées

selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur modi-

ﬁe la hauteur minimum et que la modiﬁcation des cotes de raccord doit entrer en

ligne de compte.

• Lors du montage du produit par un ouvrier qualiﬁé, il faut faire attention à ce que

la surface de ﬁxation soit plane sur toute son étendue (aucun dépassement de

joint ni de carrelage), que la construction de la paroi soit adaptée à l'installation

du produit et surtout ne présente aucun point faible. Les vis et les chevilles four-

nies sont uniquement apropriées au béton. Pour les autres constructions, il faudra

tenir compte des préconisations du fabriquant de cheville.

• L’ élément-ﬁltre, pièce jointe, doit être installé pour éviter l’ inﬁltration d’ impuretés

venant du réseau. Ceux-ci pourraient inﬂuencer le fonctionnement de ce produit

et même endommager des pieces mobiles. Des réclamations à la suite de l’usage

de la pomme de douche sans joint-tamis de hansgrohe ne peuvent pas faire

partie de notre garantie.

• En cas d'urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau

reliant la robinetterie au pommeau de la douche à l'aide d'une scie ﬁne.

• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur

• On doit installer dans la tuyauterie eau froide un limiteur de débit (réf.

97510000) lors de problèmes rencontrés avec un chauﬀe-eau instantané ou bien

lorsqu' il y a une trop grosse diﬀérence de pression.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,15 - 0,5 MPa

Français

Pièces détachées (voir pages 38)

Classiﬁcation acoustique et débit (voir pages 40)

Accessoires en option (ne fait pas partie de la fourni-

ture)

cale de compensation chromé (#95239000)

Assembly see page 31

Fault Cause Remedy

Insuﬃcient water -Supply pressure inadequate -Check water pressure (If a pump has been installed

check to see if the pump is working).

-Filters are dirty (#96922000) -Clean ﬁlter in front of the mixer and on the MTC-

thermo cartridge (#96922000)

-ﬁlter insert shower dirty (#97708000) -Clean ﬁlter insert between shower and hose

Crossﬂow, hot water being forced into cold water pipe,

or vice versa, when mixer is closed

-Backﬂow preventers dirty or leaking -Clean backﬂow preventers, exchange if necessary

Spout temperature does not correspond with tempera-

ture set

-Thermostat has not been adjusted -Adjust thermostat

-Hot water temperature too low -Increase hot water temperature to 42 ºC to 65 ºC

Temperature regulation not possible -thermo cartridge calciﬁed -Exchange thermo cartridge

Instantaneous heater didn't work with thermostat -Filters are dirty -Clean the ﬁlter / exchange ﬁlter

-check valve hasn't moved back -Exchange check valves

Cleaning (see page 37) and enclosed brochure

Operation (see page 37)

Flow diagram (see page 35)

 overhead shower

 Hand shower

Dimensions (see page 35)

Maintenance (see page 36)

• The check valves must be checked regularly according to DIN EN

1717 in accordance with national or regional regulations (at least

once a year).

• To guarantee the smooth running of the thermostat, it is necessary

from time to time to turn the thermostat from total hot to total cold.

Adjustment (see page 34)

After the installation, the output temperature of the thermostat must be

checked. A correction is necessary if the temperature measured at the

output diﬀers from the temperature set on the thermostat.

Safety Function (see page 34)

The desired maximum temperature for example max. 42º C can be pre-

set thanks to the safety function.

Do not use silicone containing acetic acid!

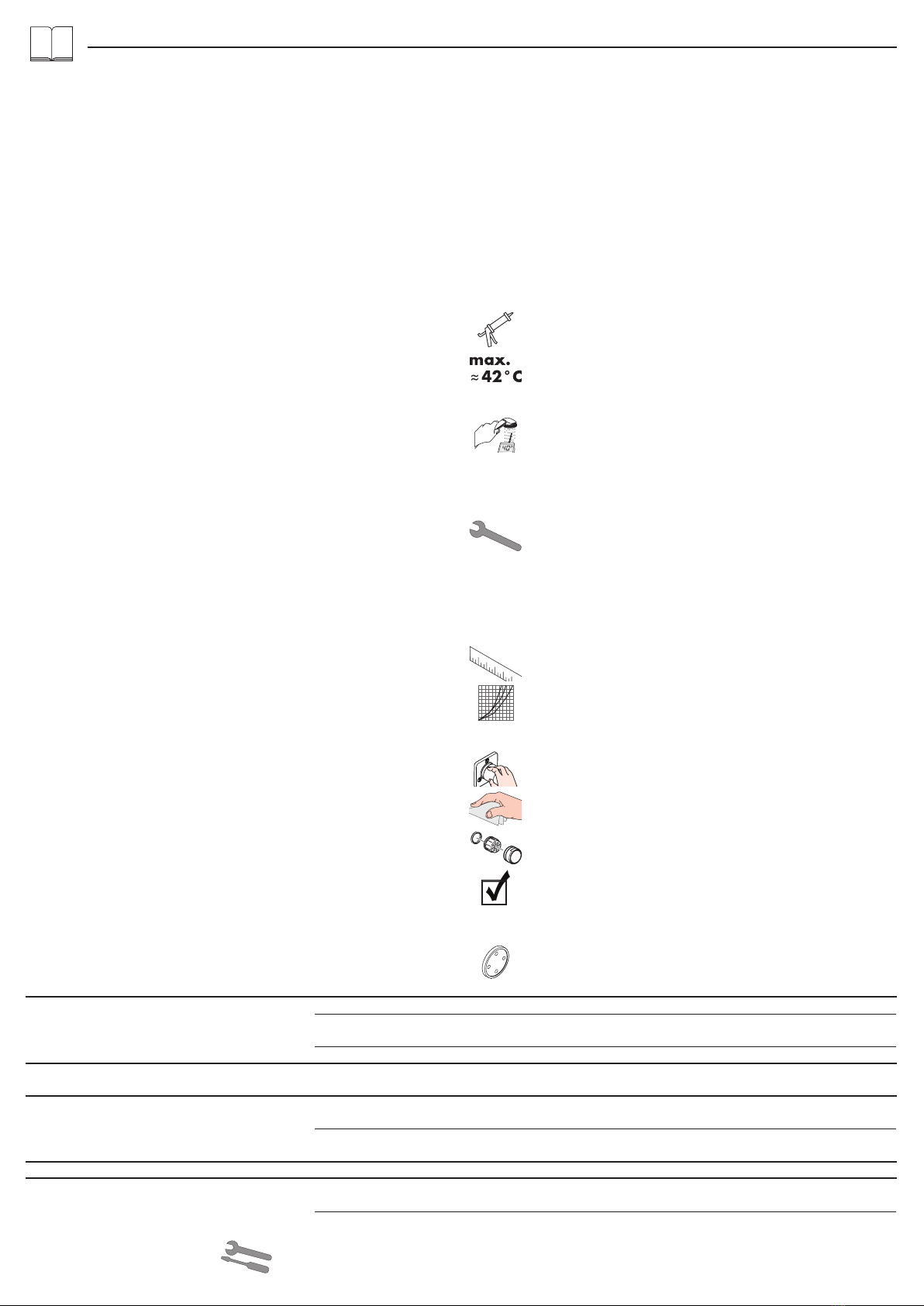

Symbol description

Safety Notes

Gloves should be worn during installation to prevent crushing and cutting injuries.

The arm of the shower head is intended only to hold the shower head. Do not

load it down with other objects!

Children as well as adults with physical, mental and/or sensoric impairments

must not use this shower system without proper supervision. Persons under the

inﬂuence of alcohol or drugs are prohibited from using this shower system.

Do not allow the streams of the shower touch sensitive body parts (such as your

eyes). An adequate distance must be kept between the shower and you.

The product may not be used as a holding handle. A separate handle must be installed.

The shower system may only be used for bathing, hygienic and body cleaning

purposes.

The hot and cold supplies must be of equal pressures.

Installation Instructions

• The pipes and the ﬁxture must be installed, ﬂushed and tested as per the applica-

ble standards.

• The plumbing codes applicable in the respective countries must be oberserved.

• Prior to installation, inspect the product for transport damages. After it has been

installed, no transport or surface damage will be honoured.

• The installation dimensions stated in these installation instructions are ideal for

people of approximately 1800 mm in body height. The dimensions can be

altered if required. In this case, pay attention to the fact that a change of instal-

lation height will also change the minimum height, and that the altered mounting

dimensions must be taken into consideration.

• Where the contractor mounts the product, he should ensure that the entire area of the wall to

which the mounting plate is to be ﬁtted, is ﬂat (no projecting joints or tiles sticking out), that

the structure of the wall is suitable for the installation of the product and has no weak points.

The enclosed screws and dowels are only suitable for concrete. For another wall construc-

tions the manufacturer's indications of the dowel manufacturer have to be taken into account.

• The ﬁlter insert must be use to protect the shower against incoming dirt by pipe-

work. Incoming dirt leads to defects or/and can damage parts of the shower;

such caused faults voids all liability and guarantee claims.

• If required, the bottom part of the pipe between the ﬁxture and the shower head

can be shortened with a ﬁne-toothed saw.

• The product is not designed to be used with steam baths!

• If the continuous water heater causes any problems, or you have diﬀerent

water pressures you must install a water limiter to the cold supply, (ordered

separately,article number 97510000).

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,15 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Thermal disinfection max. 70°C / 4 min

Centre distance: 150 ±12 mm

Connections G 1/2: cold right - hot left

Safety against backﬂow

The product is exclusively designed for drinking water!

English

Spare parts (see page 38)

Test certiﬁcate (see page 40)

Special accessories (order as an extra)

tile-matching-disk chrome plated (#95239000)

Montaggio vedi pagg. 31

Problema Possibile causa Rimedio

Scarsità d'acqua -Pressione di erogazione insuﬃciente -Provare la pressione di erogazione

-Filtri sporchi (#96922000) -Pulire/sostituire i ﬁltri (#96922000)

-elemento di ﬁltro della doccia sporca (#97708000) -Pulire elemento di ﬁltro tra doccia e ﬂessibile

Flusso incrociato; l'acqua calda viene spinta nella tuba-

tura acqua fredda a rubinetteria chiusa o viceversa

-Antiriﬂusso sporco o non ermetico -Pulire o sostituire l'antiriﬂusso

La temperatura di erogazione diversa da quella

impostata

-Il termostatico non è stato regolato -Regolare il termostatico

-Temperatura dell'acqua calda -Aumentare la temperatura acqua calda tra 42 ºC e

65 ºC

Impossibile la regolazione temperatura -Unità di regolazione piena di calcare -Sostituire l'unità di regolazione

La caldaia istantanea non lavora con il termostato in

funzione

-Filtri sporchi -Pulire / sostituire i ﬁltri

-Valvola antiriﬂusso non funziona correttamentet -Sostituire la valvola antiriﬂusso

Pulitura (vedi pagg. 37) e brochure allegata

Procedura (vedi pagg. 37)

Diagramma ﬂusso (vedi pagg. 35)

 soﬃone doccia

 Doccetta

Ingombri (vedi pagg. 35)

Manutenzione (vedi pagg. 36)

• La valvola di non ritorno deve essere controllata regolarmente come

da DIN EN 1717, secondo le normative nazionali e regionali (alme-

no una volta all'anno).

• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto

in tanto si dovrebbe regolare il termostatico passando da tutto caldo

a tutto freddo.

Taratura (vedi pagg. 34)

Eﬀettuata l’installazione del miscelatore termostatico bisogna con-

trollare la temperatura di uscita. La taratura è necessaria quando la

temperatura dell’acqua misurata sul punto di prelievo non corrisponde

a quella ﬁssata sul termostato.

Safety Function (vedi pagg. 34)

Grazie alla funzione antiscottature Safety la temperatura massima per

esempio max. 42º C desiderata è facilmente regolabile.

Non utilizzare silicone contenente acido acetico!

Descrizione simbolo

Temperatura dell'acqua calda: max. 80°C

Temp. dell'acqua calda consigliata: 65°C

Disinfezione termica max. 70°C / 4 min

Distanza di raccordo: 150 ±12 mm

Raccordi G 1/2: fredda a destra - calda a sinistra

Sicurezza antiriﬂusso

Il prodotto è concepito esclusivamente per acqua potabile!

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-

gna indossare guanti protettivi.

Il braccio del soﬃone della doccia è progettato per sostenere solo quest'ultimo,

non va sovraccaricato con altri oggetti!

I bambini e gli adulti aﬀetti da menomazioni ﬁsiche, psichiche e/osensoriali

devono utilizzare il sistema della doccia solo sotto la supervisione di unaa

persona responsabile.

Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate

(ad es. gli occhi). Fra il soﬃone ed il corpo va mantenuta una distanza suﬃ-

ciente.

Il prodotto non deve essere utilizzato come maniglia, questa deve essere

motata separatamente.

Il sistema doccia deve essere utilizzato esclusivamente per l'giene del corpo.

Attenzione! Compensare le diﬀerenze di pressione tra i collegamenti dell'ac-

qua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Montare, lavare e controllare tubature e rubinetteria rispettando le norme

correnti.

• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.

• Prima del montaggio è necessario controllare che non ci siano stati danni

durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti

eventuali danni di trasporto o delle superﬁci.

• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-

sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare

attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria

indicata cambia e che bisogna considerare la modiﬁca delle quote di collega-

mento.

• Quando il personale tecnico specializzato esegue il montaggio del prodotto è

necessario assicurarsi che la superﬁcie di ﬁssaggio sia piana in tutta l’area di

ﬁssaggio (senza giunti sporgenti o spostamento delle piastrelle), che la struttura

della parete sia adatta per il montaggio del prodotto e soprattutto che non ci

siano dei punti deboli. Le viti e i tasselli in dotazione sono adatti solo per calce-

struzzo. In caso di altre strutture della parete vanno osservare le indicazioni del

produttore dei tasselli.

• Il ﬁltro supplementare deve essere utilizzato per proteggere la doccia dai depo-

siti di calcare. Tali impurita possono infatti causare difetti e/o danneggiare parti

della doccia; in questo caso la Hansgrohe non risponde dei danni.

• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella

parte inferiore usando un seghetto.

• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a

vapore.

• In caso di problemi con lo scaldaacqua istantaneo oppure di grandi diﬀerenze

di pressione bisogna inserire un limitatore di portata disponibile come optional

(codice articolo 97510000) nel tubo d’entrata dell’acqua fredda.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,15 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Italiano

Parti di ricambio (vedi pagg. 38)

Segno di veriﬁca (vedi pagg. 40)

Accessori speciali (non contenuto nel volume di fornitura)

distanziali da piastrella cromato (#95239000)

Montaje ver página 31

Problema Causa Solución

Sale poca agua -presión insuﬁciente -comprobar presión

-Filtros sucios (#96922000) -Limpiar ﬁltros en las uniones a las tomas de

agua caliente y fría y en el cartucho termostático

(#96922000)

-elemento de ﬁltro de la teleducha sucio

(#97708000)

-Limpiar / Cambiar ﬁltro entre ﬂexo y teleducha

Flujo de agua cruzada agua caliente entra en la tube-

ría del agua fría o al revés

-válvula antirretorno sucia o pierde -limpiar / cambiar válvula

Temperatura del agua no corresponde a lo marcado -termostato no ha sido ajustado -ajustar termostato

-Temperatura del agua caliente demasiado baja

-aumentar temperatura del agua caliente a 42º - 65º C.

No es posible regular la temperatura -Termoelemento calciﬁcado o desgastado -cambiar termoelemento

Calentador instantáneo no se enciende cuando el

termostato mezcla agua caliente con agua fría

-Filtros sucios -limpiar/cambiar ﬁltros

-válvula anti-retorno cerrada -cambiar válvula anti-retorno

Limpiar (ver página 37) y folleto anexo

Manejo (ver página 37)

Diagrama de circulación (ver página 35)

 Ducha ﬁja

 Teleducha

Dimensiones (ver página 35)

Mantenimiento (ver página 36)

• Las válvulas anti-retorno tienen que ser controladas regularmente

según la norma DIN EN 1717, en acuerdo con las regulaciones

nacionales o regionales (una vez al año, por lo menos).

• Para garantizar el funcionamiento duradero del termostato, el

mando del mismo debería girarse de vez en cuando del extremo frío

al extremo caliente.

Puesta a punto (ver página 34)

Después del montaje deberá comprobarse la temperatura del agua del

termostato, en la salida del caño. Una corrección se efectuará siempre

y cuando la temperatura del agua tomada a la salida del caño, no

corresponda con la indicada en el volante del termostato.

Safety Function (ver página 34)

Gracias al tope de temperatura se puede graduar la temperatura

máxima por ejemplo max. 42º C.

No utilizar silicona que contiene ácido acético!

Descripción de símbolos

Presión recomendada en servicio: 0,15 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Desinfección térmica max. 70°C / 4 min

Racores excéntricos: 150 ±12 mm

Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente

Seguro contra el retorno

El producto ha sido concebido exclusivamente para agua potable.

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-

miento o corte.

El brazo del pulverizador de ducha solo está previsto para soportar el pulveri-

zador de ducha y no debe cargarse con otros objetos!

Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales

no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-

tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.

Debe evitarse el contacto del chorro del pulverizador con partes sensibles del

cuerpo (por ej. ojos). Debe mantenerse una distancia suﬁciente entre pulveri-

zador y cuerpo.

El producto no debe ser utilizado como un elemento de sujeción. Debe montar-

se un elemento de sujeción separado.

El sistema de ducha solo debe ser utilizado para ﬁnes de baño, higiene y

limpieza corporal.

Grandes diferencias de presión en servicio entre agua fría y agua caliente

deben equilibrarse.

Indicaciones para el montaje

• Los conductos y la grifería deben montarse, lavarse y comprobarse según las

normas vigentes.

• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país

respectivo.

• Antes del montaje se debe examinarse el producto contra daños de transpor-

te. Después de la instalación so se reconoce ningún daño de transporte o de

superﬁcie.

• Las medidas indicadas en las instrucciones de montaje resultan ideales para

personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea

necesario. En este sentido, es importante tener en cuenta que, en caso de modi-

ﬁcación de la altura de montaje, cambia la altura mínima y habrá que adaptar

las medidas de conexión.

• En el momento del montaje del producto por parte de personal especializado

y cualiﬁcado se deberá prestar una atención especial a que la superﬁcie de

ﬁjación en toda el área de la ﬁjación sea plana (sin juntas que sobresalen ni

azulejos desplazados), que la estructura de la pared sea adecuada para un

montaje del producto y que, ante todo, no presente puntos débiles. Los tornillos y

tacos adjuntos son sólo apropiados para hormigón. En el caso de otras estructu-

ras murales se deberán considerar las indicaciones del fabricante de tacos.

• La inserción del ﬁltro debe usarse para proteger la ducha de la suciedad prove-

niente de las tuberias. Debe colocarse entre el ﬂexo y la ducha mural. Inﬁltra-

ciones de suciedad deterioran el funcionamiento de la ducha mural y pueden

causar daños en el interior de la misma que no están cubiertas por la garantía

de Hansgrohe.

• En caso de necesidad, con una sierra ﬁna puede recortarse por la parte de

abajo el tubo entre el grifo y la ducha.

• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!

• Cuando aparezcan problemas con el calentador continuo o con diferencis de

presión grandes debe instalarse un regulador de presión suplementario (Ref.

97510000) en la conexión de agua fría.

Datos técnicos

Presión en servicio: max. 1 MPa

Español

Repuestos (ver página 38)

Marca de veriﬁcación (ver página 40)

Opcional (no incluido en el suministro)

Pieza desuplemento cromado (#95239000)

Montage zie blz. 31

Storing Oorzaak Oplossing

Weinig water -Druk te laag -Druk controleren

-Vuilzeef verstopt (#96922000) -Vuilvangzeefjes en zeefjes van regeleenheid reinigen

(#96922000)

-ﬁlter handdouche verstopt (#97708000) -Filter handdouche reinigen

Kruisstroom, warm water stroomt in gesloten toestand

in koud water leiding of omgekeerd

-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel uitwisselen

Uitstroomtemperatuur komt niet met ingestelde tempera-

tuur overeen

-Thermostaat niet ingesteld -Thermostaat instellen

-Temperatuur van warm water te laag -Warmwater toevoer verhogen min. 42ºC naar 65ºC

Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen

Doorstroomtoestel schakelt tijdens gebruik van thermo-

staat niet in

-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen

-Terugslagklep zit vast -Terugslagklep uitwisselen

Reinigen (zie blz. 37) en bijgevoegde brochure

Bediening (zie blz. 37)

Doorstroomdiagram (zie blz. 35)

 hoofddouche

 Handdouche

Maten (zie blz. 35)

Onderhoud (zie blz. 36)

• Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens

plaatselijk geldende eisen op het funktioneren gecontroleerd wor-

den. (Tenminste een keer per jaar).

• Om het soepel lopen van de regeleenheid te garanderen moet

de thermostaat van tijd tot tijd op heel koud en heel warm worden

ingesteld.

Correctie (zie blz. 34)

Na montage dient de uitstroomtemperatuur van de thermostaat gecon-

troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt

gemeten temperatuur afwijkt van de op de thermostaat ingestelde

temperatuur.

Safety Function (zie blz. 34)

Dankzijd de Safety Function kan de gewenste maximale temperatuur

van bijv. max. 42º C van te voren worden ingesteld.

Gebruik geen zuurhoudende silicone!

Symboolbeschrijving

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 80°C

Aanbevolen warm water temp.: 65°C

Thermische desinfectie max. 70°C / 4 min

Aansluitmaten: 150 ±12 mm

Aansluitingen G 1/2: koud rechts - warm links

Beveiligd tegen terugstromen

Het product is uitsluitend ontworpen voor drinkwater!

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen

worden gedragen.

De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-

douche bedoeld en mag niet met verdere voorwerpen worden belast!

Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-

perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen

onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.

Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)

moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam

aangehouden worden.

Het product mag niet als handgreep worden gebruikt. Er moet een aparte

handgreep gemonteerd worden.

Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en

voor de lichaamreiniging worden gebruikt.

Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden

te worden.

Montage-instructies

• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd

worden volgens de geldige normen.

• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-

leefd worden.

• Vóór de montage moet het product gecontroleerd worden op transportschade.

Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.

• De in de handleiding aangegeven montagematen richten zich op personen van

ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in

acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-

mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden

aangepast.

• Bij de montage van het produkt door een vakkundige installateur moet men erop

letten dat het bevestigingsoppervlak op één oppervlak zit (dus geen opliggende

voegen of verspringende tegels), de wand geschikt is voor montage van produk-

ten en zeker geen zwakke plekken bevat. De bijgevoegde schroeven en duvels

zijn alleen geschikt voor beton. Bei andere wandsoorten dient u te letten op de

voorschriften van de fabrikant van de schroeven en duvels.

• De bijgeleverde ﬁlter moet ingebouwd worden om uit de leidingen tegen te

houden. Vuil uit de leidingen kan de werking van de hoofddouche negatief be-

invloeden en/of de hoofddouche beschadigen. Voor deze schade is Hansgrohe

niet verantwoordelijk.

• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan

met een ﬁjne zaag verkort worden.

• Het product is niet voorzien voor gebruik in combinatie met een stoombad!

• Indien de thermostaatkraan "pulseert" wordt dit veroorzaakt door de warmwater

voorziening of door te grote drukverschillen tussen de warm- en koudwater toe-

voer. In dit geval dient er in de koudwatertoevoerleiding, de als optie verkrijgba-

re, "doorstroombegrenzer of remplaatje" nr. 97510000 ingebouwd te worden.

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,15 - 0,5 MPa

Getest bij: 1,6 MPa

Nederlands

Service onderdelen (zie blz. 38)

Keurmerk (zie blz. 40)

Toebehoren (behoort niet tot het leveringspakket)

opvulschijf verchroomd (#95239000)

Montering se s. 31

Fejl Årsag Hjælp

For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket

-Smudsfangsien er snavset (#96922000) -Rengør smudsfangsi foran termsotaten og på termo-

statelementet (#96922000)

-Filterindsats bruser er snavset (#97708000) -Rengør sien ﬁlterindsats bruser og slange

Kryds-ﬂow, varmt vand i koldtvandsledningen og

omvendt

-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift den evt.

Udløbstemperaturen stemmer ikke overens med den

indstillede temperatur

-Termostaten er ikke justeret -Juster termostatenI

-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra 42ºC til 65ºC

Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen

Vandvarmeren går ikke i gang ved aktivering af

termostat

-Smudsfangsien er snavset -Rengør/udskift smudsfangsi

-Kontraventilen hænger -Udskift kontraventil

Rengøring (se s. 37) og vedlagt brochure

Brugsanvisning (se s. 37)

Gennemstrømningsdiagram (se s. 35)

 Hovedbruser

 Håndbruser

Målene (se s. 35)

Service (se s. 36)

• Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overen-

stemmelse med nationale regler afprøves regelmæssigt (mindst en

gang om året).

• For at sikre optimal funktion af termostaten, bør termostaten fra tid til

anden motioneres (stilles skiftevis helt varm og helt kold).

Justering (se s. 34)

Efter monteringen skal termostatens udløbstemperatur kontrolleres.

Såfremt den målte vandtemperatur afviger fra den på termostaten viste

forindstilling er en korrigering af skalagrebet nødvendig.

Safety Function (se s. 34)

Takket være Safety varmtvands-begrænsningen kan maksimaltempera-

turen forudindstilles eksempel max. 42º C.

Der må ikke benyttes eddikesyreholdig silikone!

Symbolbeskrivelse

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.

Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må

ikke belastes med andre genstande!

Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-

ger må ikke bruge brusersystemet uden opsyn. Personer som er under indﬂy-

delse af alkohol eller narkotika må ikke bruge brusersystemet.

Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal

være en tilstrækkelig afstand mellem bruseren og kroppen.

Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.

Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.

Større trykforskelle mellem koldt og varmt vand bør udjævnes.

Monteringsanvisninger

• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-

dende standarder.

• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.

• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen

godkendes transportskader eller skader på overﬂaden ikke længere.

• Målene i monteringsanvisningen er ideal til personer med en størrelse på 1800

mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste

højde i tilfælde af en ændret monteringshøjde ændres og at der skal tages hen-

syn til de ændrede tilslutningsmål.

• Ved montering er det vigtigt at sikre sig, at hele befæstigelsesﬂaden er plan (in-

gen ujævne fuger eller ﬂiser), samt at væggen er egnet til montering af produktet

og specielt, at væggen ikke har nogen svage punkter. De medfølgende skruer

og dübler er kun egnet til beton. Ved anden vægopbygning bør producenten af

dübler kontaktes for nærmere information.

• Den vedlagte ﬁlterindsats skal monteres for at forhindre at der kommer smuds

i bruseren fra rørsystemet. Indskyllet snavs kan have indﬂydelse på bruserens

funktion og/eller føre til beskadigelser på bruserens funktionsdele.

• I et nødstilfælde kan røret mellem armaturet og hovedbruseren afkortes med en

ﬁn sav.

• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!

• Ved problemer med gennemstrømningsvandvarmer eller for lavt vandtryk,

skal der monteres en speciel vandbegrænser i koldt vandstilgangen (art.nr.

97510000).

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,15 - 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 80°C

Anbefalet varmtvandstemperatur: 65°C

Termisk desinfektion max. 70°C / 4 min

Tilslutningsmål: 150 ±12 mm

Tilslutninger G 1/2: Koldt højre - varmt venstre

Med indbygget kontraventil

Produktet er udelukkende beregnet til drikkevand!

Dansk

Reservedele (se s. 38)

Godkendelse (se s. 40)

Specialtilbehør (ikke med i leveringsomfang)

Afstandsskive Krom (#95239000)

Montagem ver página 31

Falha Causa Solução

Água insuﬁciente -Pressão não adequada -Veriﬁcar a pressão da água

-Filtro sujo (#96922000) -Limpar o ﬁltro entre o chuveiro e o tubo ﬂexível

(#96922000)

-Filtro do vedante do chuveiro sujo (#97708000) -Limpar o ﬁltro entre o chuveiro e o tubo ﬂexível

Fluxos cruzados, água quente a ser forçada a entrar

no tubo da água fria, ou vice-versa, quando a mistura-

dora está fechada.

-Válvula anti-retorno suja ou com fugas -Limpar a válvula antiretorno, substitua se necessário

A temperatura da água não corresponde à temperatu-

ra seleccionada

-A misturadora termos tática não foi ajustada -Ajustar a misturadora termostática

-Temperatura da água quente muito baixa -Aumentar a temperatura da água quente para 42º C

a 65º C.

Não é possível regular a temperatura -Regulador da temperatura calciﬁcado -Limpar regulador da temperatura

Esquentador não funciona com a termostática -Filtro sujo -Limpar / trocar o ﬁltro

-Válvula anti-retorno está presa -Trocar a válvula anti-retorno

Limpeza (ver página 37) e brochura em anexo

Funcionamento (ver página 37)

Fluxograma (ver página 35)

 Chuveiro ﬁxo

 Chuveiro de mão

Medidas (ver página 35)

Manutenção (ver página 36)

• As válvulas anti-retorno devem ser veriﬁcadas regularmente de

acordo com a DIN EN 1717 segundo os regulamentos nacionais ou

regionais (pelo menos uma vez por ano).

• Para garantir um funcionamento suave do elemento termostático

é necessário de vez em quando rodar totalmente o manípulo da

termostática da posição quente para a fria.

Aﬁnação (ver página 34)

É necessária correcção se a temperatura medida no ponto de saída

diferir da temperatura marcada na escala.

Safety Function (ver página 34)

Graças à função de segurança pode-se regular a temperatura máxima

por exemplo max. 42ºC.

Não utilizar silicone que contenha ácido acético!

Descrição do símbolo

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 80°C

Temp. água quente recomendada: 65°C

Desinfecção térmica max. 70°C / 4 min

Distância entre eixos: 150 ±12 mm

Ligações G 1/2: fria à direita - quente à esquerda

Função anti-retorno e anti-vácuo

Este produto foi única e exclusivamente concebido para água potável!

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de protecção, de modo a

evitar ferimentos resultantes de entalamentos e de cortes.

O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do

chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!

Crianças e adultos com deﬁciências motoras, mentais e/ou sensoriais não po-

dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a

inﬂuência de álcool ou drogas não podem utilizar o sistema de duche.

Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis

(p. ex. olhos). É necessário manter uma distância suﬁciente entre o chuveiro e

o corpo.

O produto não pode ser utilizado como pega de apoio. Tem que ser montada

uma pega separada.

O sistema de duche só pode ser utilizado para ﬁns de higiene pessoal.

Grandes diferenças entre as pressões das águas quente e fria devem ser

compensadas.

Avisos de montagem

• As tubagens e a torneira têm que ser montadas, enxaguadas e veriﬁcadas de

acordo com as normas em vigor.

• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.

• Antes da montagem deve-se controlar o produto relativamente a danos de

transporte. Após a montagem não são aceites quaisquer danos de transporte ou

de superfície.

• As dimensões de montagem indicadas nas instruções de montagem são ideais

para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente

adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de

montagem obrigam a alterações na altura mínima, bem como alterações nas

dimensões de ligação.

• Durante a montagem do produto por técnicos qualiﬁcados, deve ter-se em

atenção que a superfície de ﬁxação seja plana em toda a área da ﬁxação

(sem juntas sobrepostas/salientes ou ladrilhos deslocados), que o dispositivo

de montagem na parede seja adequado para uma montagem na parede e que

este não apresente nenhuns pontos fracos. Os parafusos e buchas incluídos no

volume de fornecimento são apenas adequados para betão. Para outros méto-

dos de montagem na parede devem ser respeitadas as indicações do fabricante

das buchas.

• O ﬁltro de inserção deve ser utilizado para proteger o chuveiro de areias e resí-

duos provenientes da tubagem. Resíduos e areias podem daniﬁcar componentes,

ou provocar mau funcionamento do chuveiro; as avarias assim provocadas

anulam a nossa respons abilidade e anulam a nossa garantia.

• Em caso de emergência é possível encurtar o tubo entre a torneira e a cabeça

do chuveiro, na parte inferior, com uma serra ﬁna.

• O produto não foi concebido para utilização em combinação com um banho de

vapor!

• Se o esquentador causar problemas ou se tiver pressões de águas diferentes,

tem de instalar um limitador de caudal na alimentação da água fria. (encomen-

dado separadamente, referência 97510000).

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,15 - 0,5 MPa

Português

Peças de substituição (ver página 38)

Marca de controlo (ver página 40)

Acessórios especiais (não incluído no volume de forne-

cimento)

Arruela espaçadora cromado (#95239000)

Montaż patrz strona 31

Usterka Przyczyna Pomoc

Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji

-Zabrudzone sitka (#96922000) -Wyczyścić sitka przed termostatem i we wkładzie

termostatycznym (#96922000)

-Zabrudzona uszczelka wkładką ﬁltra w prysznicu

(#97708000)

-Oczyścić uszczelkę z wkładką ﬁltra pomiędzy prysz-

nicem a wężem

Przepływ krzyżowy, woda ciepła przy zamkniętej arma-

turze wpływa do przewodu wody zimnej lub odwrotnie

-Zabrudzone / uszkodzone zabezpieczenie przed

przepływem zwrotnym

-Wyczyścić wzgl. wymienić zabezpieczenie przed

przepływem zwrotnym

Temperatura wody nie zgadza się z ustawioną wartością

-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu

-Za niska temperatura ciepłej wody

-Podwyższyć temperaturę wody ciepłej na 42ºC do 65ºC

Brak możliwości regulacji temperatury -Wkład termostatyczny zakamieniony -Wymienić wkład termostatyczny

Po otwarciu armatury nie załącza się podgrzewacz

przepływowy

-Zabrudzone sitka -Oczyścić/ wymienić sitka

-Mocno osadzone zabezpieczenie przed przepływem

zwrotnym

-Wymienić zabezpieczenie przed przepływem zwrot-

nym

Czyszczenie (patrz strona 37) i dołączona broszura

Obsługa (patrz strona 37)

Schemat przepływu (patrz strona 35)

 Prysznic suﬁtowy

 Prysznic ręczny

Wymiary (patrz strona 35)

Konserwacja (patrz strona 36)

• Działanie zabezpieczeń przed przepływem zwrotnym, zgodnie z

normą DIN EN 1717 i miejscowymi przepisami, musi być kontrolo-

wane (DIN 1988, raz w roku).

• Aby zachować łatwość obsługi termostatu, od czasu do czasu nale-

ży go przekręcić na całkiem zimną i na całkiem ciepłą wodę.

Regulacja (patrz strona 34)

Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na

wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-

na temperatura na wylocie różni się od temperatury nastawionej na

termostacie.

Safety Function (patrz strona 34)

Dzięki funkcji zabezpieczającej można przestawić żądaną maksymal-

ną temperaturę np. na maks. 42ºC.

Nie stosować silikonów zawierających kwas octowy!

Opis symbolu

Temperatura wody gorącej: maks. 80°C

Zalecana temperatura wody gorącej: 65°C

Dezynfekcja termiczna maks. 70°C / 4 min

Wymiary przyłącza: 150 ±12 mm

Przyłącza G 1/2: Zimna prawo – ciepła lewo

Samoistnie zabezpieczony przed przepływem zwrotnym

Produkt stworzono wyłącznie do wody pitnej!

Wskazówki bezpieczeństwa

Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu

należy nosić rękawice.

Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie

może być obciążane innymi przedmiotami!

Zarówno dzieci, jak i dorośli z ﬁzycznymi, psychicznymi i/lub sensorycznymi

ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące

się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.

Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi

częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość

pomiędzy głowicą a ciałem.

Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamonto-

wać osobny uchwyt.

Prysznic może być używany tylko w celach kąpieli, higieny i utrzymania

czystości ciała.

Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać

wyrównane.

Wskazówki montażowe

• Przewody i armatura muszą być montowane, płukane i kontrolowane według

obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym

kraju.

• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.

Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.

• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o

wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.

Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu

zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.

• Przy montażu produktu przez wykwaliﬁkowany personel fachowy należy zwa-

żać na to, by powierzchnia mocowania na całym obszarze mocowania była

równa (by nie było szczelin wzgl. wzajemnie przesuniętych płytek), rodzaj ścia-

ny nadawał się do montażu produktu i zwłaszcza, by nie było żadnych słabych

stron. Umieszczone w dostawie śruby i kołki rozporowe są przeznaczone tylko

do betonu. Przy innych rodzajach montażu ścianowego należy przestrzegać

danych producenta kołków rozporowych.

• Dołożony do opakowania ﬁltr musi zostać zamontowany, jej zabezpieczeniu

przed zabrudzeniami z rur. Zanieczyszczenia mogą prowadzić do nieprawidło-

wego działania prysznicu lub spowodować jego uszkodzenie, za tak powstałe

uszkodzenia Hansgrohe nie przejmuje odpowiedzialności.

• W razie konieczności rurę między armaturą a prysznicem suﬁtowym w dolnym

obszarze można skrócić przy użyciu małej piły

• Produkt nie jest przewidziany do zastosowania w połączeniu z łaźnią parową!

• Przy wystąpieniu problemów z przepływowym podgrzewaczem wody lub przy

dużych różnicach ciśnień, w dopływie wody zimnej musi zostać zamontowany

opcjonalnie dostępny dławik (nr art. 97510000).

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,15 - 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Polski

Części serwisowe (patrz strona 38)

Znak jakości (patrz strona 40)

Wyposażenie specjalne (Nie jest częścią dostawy)

Podkładka do wyrównania płytek ceramicznych chrom (#95239000)

Montáž viz strana 31

Porucha Příčina Odstranění

Málo vody -Nízký tlak v přívodu. -Zkontrolovat tlak v potrubí

-Sítko na zachycování nečistot je zanesené

(#96922000)

-Vyčistit lapače nečistot před termostatem a na regu-

lační jednotce (#96922000)

-ﬁltrační vložkou u sprchy zanesené (#97708000) -Vyčistit sítko v těsnění mezi sprchou a hadicí

Křížení toků, teplá voda se při zavřené armatuře tlačí

do přívodu studené vody nebo naopak

-Znečištěný nebo netěsný zpětný ventil -Zpětný ventil vyčistit, případně vyměnit

Teplota u výtoku nesouhlasí s nastavenou teplotou -Teplota u výtoku nesouhlasí s nastavenou teplotou -Nastavit termostat

-Nízká teplota teplé vody -Teplotu horké vody zvýšit na 42ºC až 65ºC

Nelze regulovat teplotu -regulační jednotka zanesena vodním kamenem -vyměnit regulační jednotku

průtokový ohřívač v provozu s termostatem nezapne -Sítko na zachycování nečistot je zanesené -Vyčistit případně vyměnit sítko

-Zpětný ventil je zablokován -Vyměnit zpětný ventil

Čištění (viz strana 37) a přiložená brožura

Ovládání (viz strana 37)

Diagram průtoku (viz strana 35)

 Horní sprcha

 Ruční sprcha

Rozmìry (viz strana 35)

Údržba (viz strana 36)

• U zpětných ventilů se musí podle DIN EN 1717 v souladu s národ-

ními nebo regionálními předpisy testovat jejich funkčnost (alespoň

jednou ročně).

• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat

čas od času nastavit na úplně horkou a úplně studenou vodu.

Nastavení (viz strana 34)

Po ukončení montáže se musí zkontrolovat teplota vody vytékající z

termostatu. Pokud se teplota změřená v místě odběru liší od teploty

nastavené na termostatu, je nutné provést korekci.

Safety Function (viz strana 34)

Díky Safety Function je možné předem nastavit nejvyšší požadovanou

teplotu, např. max. 42ºC.

Nepoužívat silikon s obsahem kyseliny octové!

Popis symbolů

Rozteč připojení: 150 ±12 mm

Přípoje G 1/2: studená vpravo - teplá vlevo

Vlastní jištění proti zpětnému nasátí.

Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.

Bezpečnostní pokyny

Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit

rukavice.

Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a

nesmí se zatěžovat dalšími předměty!

Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením

nesmí sprchový systém používat bez dozoru. Osoby pod vlivem alkoholu nebo

drog nesmí sprchový systém používat.

Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.

očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.

Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné

madlo.

Sprchový systém smí být používán pouze ke koupání a za účelem tělesné

hygieny.

Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.

Pokyny k montáži

• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle

platných norem.

• Je třeba dodržovat montážní pravidla platné v dané zemi.

• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.

Po zabudování nebudou uznány žádné škody způsobené transportem nebo

poškození povrchu.

• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výš-

kou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při

tom je zapotřebí dbát nato, že se při změněné výšce montáže změní požadova-

ná minimální výška a že je třeba brát ohled na připojovací rozměry.

• Při montáži produktu kvaliﬁkovaným odborným personálem je třeba dbát na to,

aby upevňovací plochy byly v celém rozsahu upevnění rovné (žádné vyčníva-

jící spáry nebo navzájem přesazené obklady), aby konstrukce stěny byla pro

montáž produktu vhodná a zvláště aby v ní nebyla žádná slabá místa. Přiložené

vruty a hmoždinky jsou vhodné pouze pro beton. Při jiných konstrukčních materi-

álech stěny je třeba se řídit údaji výrobce hmoždinek.

• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo

nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci

sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevzta-

huje záruka ﬁrmy Hansgrohe.

• V případě nutnosti lze trubku mezi armaturou a sprchovou hlavicí ve spodní

oblasti zkrátit jemnou pilkou.

• Výrobek není určen k použití ve spojení s parní lázní!

• Při problémech s průtokovým ohřívačem nebo většími rozdíly tlaku se musí do pří-

vodu studené vody zabudovat škrticí ventil (kat.č.97510000), který je k dostání

jako opce.

Technické údaje

Provozní tlak: max. 1 MPa

Doporučený provozní tlak: 0,15 - 0,5 MPa

Zkušební tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota horké vody: max. 80°C

Doporučená teplota horké vody: 65°C

Tepelná desinfekce max. 70°C / 4 min

Česky

Servisní díly (viz strana 38)

Zkušební značka (viz strana 40)

Zvláštní příslušenství (není součástí dodávky)

destička pro vyrovnání obkladů chrom (#95239000)

Montáž viď strana 31

Porucha Príčina Pomoc

Málo vody -Nízky tlak v prívode. -Skontrolovať tlak v potrubí

-Sitko v tesnení sprchy je znečistené (#96922000) -Vyčistiť ﬁlter pred termostatom a na regulačnej jednot-

ke (#96922000)

-Filtračnou vložkou sprchy je znečistené (#97708000) -Vyčistiť sitko tesnení medzi sprchou a hadicou

Kríženie tokov, teplá voda sa pri uzavretej armatúre

tlačí do prívodu studenej alebo naopak

-Znečistený alebo netesný spätný ventil -Spätný ventil vyčistiť, prípadne vymeniť

Teplota na výtoku nesúhlasí s nastavenou teplotou -Nebol nastavený termostat -Nastaviť termostat

-Nízka teplota teplej vody -Teplotu teplej vody zvýšiť na 42ºC až 65ºC

Nie je možné regulovať teplotu -Regulačná jednotka zanesená vodným kameňom -Vymeniť regulačnú jednotku

Prietokový ohrievač sa počas prevádzky termostatu

nezapína

-Sitko v tesnení sprchy je znečistené -Vyčistiť resp. vymeniť sitko

-Obmedzovač spätného nasatia je zablokovaný -Vymeniť obmedzovač spätného nasatia

Čistenie (viď strana 37) a priložená brožúra

Obsluha (viď strana 37)

Diagram prietoku (viď strana 35)

 Horná sprcha

 Ručná sprcha

Rozmery (viď strana 35)

Údržba (viď strana 36)

• Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s ná-

rodnými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň

raz ročne).

• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa

termostat z času čas nastaviť na maximálne horúcu a maximálne

studenú vodu.

Nastavenie (viď strana 34)

Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z

termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty

nastavenej na termostate, je nutné vykonať korekciu.

Safety Function (viď strana 34)

Vďaka Safety Function je možné vopred nastaviť najvyššiu požadova-

nú teplotu, napr. max. 42ºC.

Nepoužívať silikón s obsahom kyseliny octovej!

Popis symbolov

Termická dezinfekcia max. 70°C / 4 min

Pripájacie rozmery: 150 ±12 mm

Prípoje G 1/2: studená vpravo - teplá vľavo

Vlastná poistka proti spätnému nasatiu.

Výrobok je koncipovaný výhradne pre pitnú vodu!

Bezpečnostné pokyny

Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným

poraneniam.

Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a

nesmie sa zaťažovať inými predmetmi!

Sprchovací systém nesmú bez dozoru používať deti, ako aj dospelé osoby s

telesným, duševným a/alebo zmyslovým postihnutím. Sprchovací systém nesmú

používať ani osoby, ktoré sú pod vplyvom alkoholu alebo drog.

Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).

Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.

Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať

samostatné držadlo.

Sprchovací systém sa smie používať len na kúpanie a telesnú hygienu.

Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť

vyrovnané.

Pokyny pre montáž

• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras

enligt de gällande normerna.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v

krajinách.

• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-

ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo

poškodenia povrchu.

• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou

postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom

je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a

a je nutné dbať na rozmery rozmiestnenia prípojok.

• Pri montáži produktu kvaliﬁkovaným odborným personálom je nutné dbať na

to, aby upevňovacie plochy boli v celom rozsahu upevnenia rovné (žiadne

vyčnievajúce škáry alebo navzájom predsadené obklady), aby konštrukcia steny

bola pre montáž produktu vhodná a zvlášť aby v nej neboli žiadne slabé miesta.

Priložené vruty a hmoždinky sú vhodné len pre betón. Pri iných konštrukčných

materiáloch steny je nutné riadiť sa údajmi výrobcu hmoždiniek.

• Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo ne-

čistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit' funkciu

sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa nevzt'ahuje

záruka ﬁrmy Hansgrohe.

• V prípade potreby môžete trubku medzi armatúrou a sprchovou hlavicou v spod-

nej oblasti skrátiť jemnou pílkou.

• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!

• V prípade problémov s prietokovým ohrievačom alebo veľkých rozdielov tlaku

sa musí na prítoku studenej vody použiť voliteľný redukčný ventil (výrobné číslo

97510000).

Technické údaje

Prevádzkový tlak: max. 1 MPa

Doporučený prevádzkový tlak: 0,15 - 0,5 MPa

Skúšobný tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota teplej vody: max. 80°C

Doporučená teplota teplej vody: 65°C

Slovensky

Servisné diely (viď strana 38)

Osvedčenie o skúške (viď strana 40)

Zvláštne príslušenstvo (nie je súčasťou dodávky)

doštička pre vyrovnanie obkladov chróm (#95239000)

安装参见第页 31

问题原因补救

龙头出水量小 -水压不足 -检查总水压

-过滤网有垃圾堵塞(#96922000) -清洁龙头前面和MTC恒温阀芯的过滤网。

(#96922000)

-花洒过滤器元件有垃圾堵塞(#97708000)-清洗花洒和软管间的过滤密封件

串水，在龙头关闭的状态下，热水被强迫流入冷

水管路，或者相反。

-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的

龙头出水温度和温度设定的不符 -恒温器未被调节 -调节恒温器

-热水温度过低 -将热水温度从42ºC升高到65ºC

水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯

使用恒温龙头后，燃气热水器不工作 -过滤网有垃圾堵塞 -清洗过滤网/更换过滤网

-单向阀无法回缩 -更换单向阀

清洗 (参见第页37)并附有小手册

操作 (参见第页37)

流量示意图 (参见第页35)

顶置花洒

手持花洒

大小 (参见第页35)

保养 (参见第页36)

• 单向阀必须在符合国家或当地的法律的情况下按照DINEN

1717定期检查（至少一年一次）。

• 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动

调温器。

校准 (参见第页34)

安装完成后必须检查调温器的出水温度。如在取水处测量所得

的温度与调温器上设定的温度有偏差，那么必须进行调整。

安全功能 (参见第页34)

恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例

如最高温度为42℃

请勿使用含有乙酸的硅！

符号说明

安全技巧

装配时为避免挤压和切割受伤，必须戴上手套。

头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设计，不得让其承载其它物

品！

不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下

使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。

必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬

头与人头之间有足够的距离。

该产品不得作扶柄使用。必须安装单独的扶柄。

淋浴系统只允许作为洗浴、卫生和洁身之用。

冷热水管间过大的压力差必须予以平衡。

安装提示

• 管道和阀门必须根据通用标准进行安装、冲洗和检查。

• 请遵守当地国家现行的安装规定。

• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表

面损伤。

• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。

尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度

改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的

改变。

• 在安装产品的位置，安装人员必须确保安装面的墙面是平的（没有突出

物或瓷砖没有突起），墙体结构适合产品的安装并没有弱点。包装内的

膨胀螺丝只适用于混凝土墙体。对于其他墙体结构必须咨询膨胀螺丝生

产商的建议。

• 必须装上花洒所附带的滤柱密封垫，以过滤管道里的杂质污物。杂质污

物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品损

坏不属于汉斯格雅的保修范围。

• 紧急情况下,可使用细的锯子将下方区域中阀门与头顶莲蓬头之间的管子

锯短。

• 本产品并非设计来与蒸气浴连接使用！

• 如果连续流热水器导致任何问题，或者出现了不同的水压，您必须在冷

水端安装水流限制器（单独订购，商品编号97510000）。

技术参数

工作压强： 最大1MPa

推荐工作压强： 0,15-0,5MPa

测试压强： 1,6MPa

(1MPa=10bar=147PSI)

热水温度： 最大80°C

推荐热水温度： 65°C

热力消毒 最大70°C/4分钟

中心距离： 150±12mm

连接管线G1/2： 左热右冷

自动防止回流

该产品专为饮用水设计！

中文

备用零件 (参见第页38)

检验标记 (参见第页40)

选装附件 (不在供货范围内)

匹配瓷砖的圆盘镀铬(#95239000)

Монтаж см. стр. 31

Неисправность Причина Устранение неисправности

недостаточный давление (если устан напор воды) -Проблемы водоснабжения -Проверить овлен насос проверить работу насоса

-Грязеулавливающие сита загрязнены (#96922000) -Очистите грязеулавливающие сита перед термо-

статом и на регуляторе (#96922000)

-Фильтр душа загрязнен (#97708000) -Очистить фильтр между душем и шлангом.

Подмес воды, в закрытом положене горячая вода

стремится в подводку холодной воды или наоборот

-Клапан обратного тока воды загрязнен или неис-

правен

-Очистить кланан или заменить при необходимости

Температура смешанной воды не соответствует

шкале

-Термостат не настроен -Настроить термостат

-Температура горячей воды слишком низкая -Поднять температуру горячей воды с 42 град.С до

65 град.С

Регулировка температура не производится -Регулятор засорен накипью -Замените регулятор

Проточный нагреватель не включается в режиме

работы термостата

-Грязеулавливающие сита загрязнены -Очистите / замените грязеулавливающие сита

-Клапан обратного тока заедает -Замените клапаны обратного течения

Очистка (см. стр. 37) и прилагаемая брошюра

Эксплуатация (см. стр. 37)

Схема потока (см. стр. 35)

 Верхний душ

 Ручной душ

Размеры (см. стр. 35)

Техническое обслуживание (см. стр. 36)

• Защита обратного тока должна регулярно проверяться (минимум

один раз в год) по стандарту DIN EN 1717 или в соответствии с

национальными или региональными нормативами

• Для гарантии плавного изменения температуры и долгого

срока службы необходимо периодически поворачивать ручку

регулировки температуры из положение максимально горячая в

положение максимально холодная вода.

Настройка (см. стр. 34)

После монтажа следует проверить температуру на выходе из тер-

мостата. Скорректируйте температуру воды, если она отличается

от установленной на термостате.

Safety Function (см. стр. 34)

С помощью функции Safety Function может быть задана максималь-

ная температура воды, например 42º C.

Не применяйте силикон, содержащий уксусную кислоту.

Описание символов

Рекомендуемое рабочее давление: 0,15 - 0,5 МПа

Давлении: 1,6 МПа

(1 МПа = 10 bar = 147 PSI)

Температура горячей воды: не более. 80°C

Рекомендуемая темп. гор. воды: 65°C

Термическая дезинфекция не более. 70°C / 4 мин

Размеры подключения: 150 ±12 mm

Подключение G 1/2: холодная справа - горячая слева

укомплектован клапаном обратного тока воды

Изделие предназначено исключительно для питьевой воды!

Указания по технике безопасности

Во время монтажа следует надеть перчатки во избежание прищемления и порезов.

Кронштейн верхнего душа предназначен только для подсоединения верхнего

душа. Запрещается подвешивать на него другие предметы!

Дети, а также взрослые с физическими, умственными и/или сенсорными не-

достатками должны пользоваться душевой системой только под присмотром.

Запрещается пользоваться душевой системой в состоянии алкогольного или

наркотического опьянения.

Не допускайте попадания струи воды из разбрызгивателя на чувствительные

части тела (например, на глаза). Разбрызгиватель следует устанавливать на

достаточном расстоянии от тела.

Изделие запрещается использовать в качестве рукоятки. Следует устанавли-

вать специальную рукоятку.

Душевую систему разрешается использовать только в гигиенических целях

для принятия ванны и личной гигиены.

донного клапа. Перед установкой смесителя необходимо регулировочными

кранами выровнять авление холодной и горячей воды при помощи вентмлей

регулирующих подачу воды в квартиру.

Указания по монтажу

• Трубы и арматура должны быть установлены, промыты и проверены в соот-

ветствии с действующими нормами.

• Необходимо соблюдать требования по монтажу, действующие в соответству-

ющих странах.

• Перед монтажом следует проверить изделие на предмет повреждений при

перевозке. После монтажа претензии о возмещении ущерба за поврежде-

ния при перевозке или повреждения поверхностей не принимаются.

• Указанные в монтажной инструкции монтажные размеры идеальны для лиц

ростом около 1800 мм. В случае необходимости монтажные размеры сле-

дует менять. При этом нужно учесть, что при изменившейся высоте монтажа

меняется также и минимальная высота, а изменение установочных размеров

нужно принять во внимание.

• При монтаже изделия квалифицированным персоналом необходимо

следить за тем, чтобы, поверхность крепления была плоской во всей зоне

крепления (без выступающих швов или смещения плитки), структура стен

подходила для монтажа изделия и, в частности, не имела слабых мест. При-

лагаемые винты и дюбели предназначены только для бетона. При других

типах стен необходимо соблюдать указания производителей дюбелей.

• Для предотворащения попадания частиц грязи из водопроводной сети

необходимо установить фильтр, прилагаемый к ручному душу. Частицы

грязи могут нарушить отдельные функции и/или привести к повреждению

функциональных деталей ручного душа, Hansgrohe не несет ответственность

за повреждения вследствие отсутствия фильтра.

• По мере необходимости лобзиком можно укоротить трубу между армату-

рой и верхним душем в нижней области.

• Изделие не предназначено для использования в паровой бане!

• При неполадках проточного нагревателя или значительных перепадах дав-

ления в подвод холодной воды следует установить дроссель, приобретаемый

дополнительно (арт. № 97510000).

Технические данные

Рабочее давление: не более. 1 МПа

Русский

Κомплеκт (см. стр. 38)

Знак технического контроля (см. стр. 40)

Специальные принадлежности (не включено в объ-

ем поставки!)

Шайба для выравнивания с уровнем плитки хром (#95239000)

Szerelés lásd a oldalon 31

Hiba Ok Megoldás

Kevés víz -a nyomás nem megfelelő -a vezetékek nyomását ellenőrizni kell

-A szennyfogó szűrő koszos. (#96922000) -A termosztát előtt és a szabályozó egységen lévő

szennyfogó szűrők megtisztítása (#96922000)

-A zuhany szűrőbetéttel koszos (#97708000) -A zuhany és a cső közötti szűrőt ki kell tisztítani

Keresztfolyás, a melegvíz a csap zárt állapotában a

hidegvíz vezetékbe áramlik és fordítva

-a visszafolyásgátló piszkos vagy hibás -a visszafolyásgátlót tisztítani kell ill. ki kell cserélni

A kifolyóvíz hőmérséklete nem egyezik a termosztáton

beállított hőmérséklettel

-a termosztát nem lett beszabályozva -a termosztátot be kell szabályozni

-túl alacsony melegvíz hőmérséklet -a melegvíz hőmérsékletét 65 fokra kell felemelni

Nem lehetséges a hőmérséklet-szabályozás -szabályozó egység elvízkövesedett -szabályozó egység kicserélése

Az átfolyós melegítő nem kapcsol be a termosztát-

üzemmódban

-A szennyfogó szűrő koszos. -A szennyfogó szűrőt tisztítani/cserélni kell.

-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.

Tisztítás (lásd a oldalon 37) és mellékelt brossúrával

Használat (lásd a oldalon 37)

Átfolyási diagramm (lásd a oldalon 35)

 Fejzuhany

 Kézi zuhany

Méretet (lásd a oldalon 35)

Karbantartás (lásd a oldalon 36)

• A visszafolyásgátlók működése a DIN EN 1717 szabványnak

megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,

évente egyszer ellenőrizendő!

• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot

időről időre teljesen melegre és teljesen hidegre kell állítani.

Beszerelés (lásd a oldalon 34)

A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási

hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért

hőmérséklet eltér a termosztáton beállított hőmérséklettől.

Safety Function (Biztonsági funkció) (lásd a oldalon 34)

A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42

Celsius fokban maximálhatjuk.

Ne használjon ecetsavtartalmú szilikont!

Szimbólumok leírása

Termikus fertőtlenítés max. 70°C / 4 perc

Csatlakozási méret: 150 ±12 mm

G 1/2 csatlakozás: hideg jobbra – meleg balra

Visszafolyás gátlóval

A terméket kizárólag ivóvízhez tervezték!

Biztonsági utasítások

A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt

kell viselni.

A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más

tárgyakkal megterhelni!

Gyermekek, valamint testileg, szellemileg fogyatékos vagy érzékelésben

korlátozott személyek nem használhatják felügyelet nélkül a zuhanyrendszert.

Alkohol és kábítószer befolyása alatt álló személyek nem használhatják a

zuhanyrendszert.

Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be

kell tartani a megfelelő távolságot a zuhanyfej és a test között.

A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót

kell felszerelni.

A zuhanyrendszert csak fürdéshez, mosakodáshoz és egészségügyi tisztálko-

dáshoz szabad használni.

A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell

egyenlíteni!

Szerelési utasítások

• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell

felszerelni, öblíteni és ellenőrizni

• Az egyes országokban érvényes installációs irányelveket be kell tartani.

• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.

Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.

• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagassá-

gú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell

ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális

magasság és ﬁgyelembe kell venni a csatlakozó méreteinek változását.

• Miközben szakképzett szakember végzi a termék felszerelését, ügyelni kell arra,

hogy a rögzítési felületek a rögzítési terület teljes egészén síkok (nincsenek kiálló

fugák vagy csempeszélek), a fal felépítése alkalmas a termék felszereléséhez, és

különösképpen, hogy nincsenek benne gyenge pontok. A mellékelt csavarok és

dűbelek csak betonhoz alkalmasak. Egyéb falazatoknál ﬁgyelembe kell venni a

dűbelgyártó gyártói utasításait.

• A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból

származó szennyeződések kiküszöbölésére. A beáramló szennyeződések aka-

dályozhatják és / vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből

adódó károkért a Hansgrohe nem felel.

• Szükség esetén a csövet a csap és a zuhanyfej között, az alsó részen, egy ﬁnom

fűrésszel le lehet rövidíteni.

• A terméket nem gőzfürdővel együttes használatra tervezték!

• Az átfolyós melegítő meghibásodásakor vagy nagy nyomáskülönbségek esetén

a hidegvízkörben opcionálisan kapható fojtószelep (cikkszám 97510000)

alkalmazható.

Műszaki adatok

Üzemi nyomás: max. 1 MPa

Ajánlott üzemi nyomás: 0,15 - 0,5 MPa

Nyomáspróba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Forróvíz hőmérséklet: max. 80°C

Forróvíz javasolt hőmérséklete: 65°C

Magyar

Tartozékok (lásd a oldalon 38)

Vizsgajel (lásd a oldalon 40)

Egyéb tartozék (a szállítási egység nem tartalmazza)

Csempekiegyenlítő lemez króm (#95239000)

Asennus katso sivu 31

Häiriö Syy Toimenpide

Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine

-Likasihdit likaantuneet (#96922000) -Puhdista termostaatin ja säätöyksikön likasihdit

(#96922000)

-Käsisuihkun suodatinelementti likaantunut

(#97708000)

-Puhdistus suodatinelementti välillä suihku ja letku.

Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee

virtaamaan kylmänveden putkeen tai päinvastoin.

-Suuntaisventtiili likaantunut / viallinen -Puhdista suuntaisventtiili, vaihda tarvittaessa

Veden ulostulolämpötila ei vastaa säädettyä lämpöti-

laa

-Termostaattia ei ole säädetty -Säädä termostaatti

-Lämminveden lämpötila liian alhainen

-Kohota lämminveden lämpötila arvoon välillä 42ºC ja 65ºC

Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeutunut -Vaihda lämpötilan säätöyksikkö

Läpimenokuumennin ei kytkeydy päälle termostaatti-

käytössä

-Likasihdit likaantuneet -Puhdista / vaihda likasihdit

-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili

Puhdistus (katso sivu 37) ja oheinen esite

Käyttö (katso sivu 37)

Virtausdiagrammi (katso sivu 35)

 Pääsuihku

 Käsisuihku

Mitat (katso sivu 35)

Huolto (katso sivu 36)

• Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja

kansallisten määräysten mukaisesti (DIN 1988, kerran vuodessa).

• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö

ajoittain täysin kylmälle ja täysin kuumalle.

Säätö (katso sivu 34)

Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.

Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa

termostaattiin säädetystä lämpötilasta.

Safety Function (katso sivu 34)

Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-

taa, esimerkiksi maks. 42º C.

Älä käytä etikkahappopitoista silikonia!

Merkin kuvaus

Turvallisuusohjeet

Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien

tapaturmien estämiseksi.

Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa

kuormittaa muilla esineillä!

Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa

käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-

sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.

Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-

vä.Suihkun ja vartalon välissä on oltava riittävä väli.

Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.

Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.

Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.

Asennusohjeet

• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien

standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.

• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-

sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.

• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,

ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-

korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava

huomioon liitäntöjen mitoissa.

• Kun pätevä ammattihenkilöstö suorittaa tuotteen asennusta, on huomioitava, että

kiinnityspinta on koko kiinnityksen alueella tasainen (ei ulkonevia saumoja tai

laattojen tasomuutoksia) ja, että seinän rakenne soveltuu tuotteen asentamiseen

eikä siinä ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja kiinnitysankkurit

soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä tuotetta muihin seinärakentei-

siin, noutata kiinnittimien valmistajan ohjeita.

• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian

huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-

kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei

vastaa tästä aiheutuneista vahingoista.

• Tarvittaessa putken voi lyhentää hienolla sahalla hanan ja pääsuihkun välillä alaosasta.

• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!

• Jos läpivirtauskuumentimet tai suuret paine-erot aiheuttavat ongelmia, kylmän

veden syöttöön on asennettava lisävarusteena saatava kuristin (tuotenumero

97510000).

Tekniset tiedot

Käyttöpaine: maks. 1 MPa

Suositeltu käyttöpaine: 0,15 - 0,5 MPa

Koestuspaine: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Kuuman veden lämpötila: maks. 80°C

Kuuman veden suosituslämpötila: 65°C

Lämpödesinfektio maks. 70°C / 4 min

Liitäntämitat: 150 ±12 mm

Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla

Estää itsestään paluuvirtauksen

Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!

Suomi

Varaosat (katso sivu 38)

Koestusmerkki (katso sivu 40)

Erityisvaruste (ei kuulu toimitukseen)

Laatansovituslevy kromi (#95239000)

Montering se sidan 31

Störning Orsak Åtgärd

För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck

-Smutsﬁltren är igensmutsade (#96922000) -Rengör smutsﬁltren vid inloppen och på termosensorn

(#96922000)

-Filterinsats i duschen smutsigt (#97708000) -Rengör ﬁlterinsats mellan slangen och dusch

Korsﬂöde – varmt vatten pressas vid avstängd ermostat

in i kallvatten- inloppet, och vice versa

-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nödvändigt

Den faktiska vatten- temperaturen stämmer Inte överens

med den Inställda

-Termostaten ställdes inte in -Justera termostaten

-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mellan 42ºC och

65ºC

Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn

Varmvattenberedare slår ej på vid användning av

termostaten

-Smutsﬁltren är igensmutsade -Rengör / byt smutsﬁlter

-Backventil är defekt -Byt backventil

Rengöring (se sidan 37) och medföljande broschyr

Hantering (se sidan 37)

Flödesschema (se sidan 35)

 Huvuddusch

 Handdusch

Måtten (se sidan 35)

Skötsel (se sidan 36)

• Backventilers funktion måste kontrolleras regelbundet enligt natio-

nella eller regionala bestämmelser (DIN 1988 en gång per år) i

enlighet med DIN EN 1717.

• För att garantera att termostaten ej kalkar igen, ska den regelbundet,

en gång per vecka, konditioneras. Det sker genom att man några

gånger snabbt slås om temperaturen från hett till kallt och tillbaka.

Inställning av maxtemperatur (se sidan 34)

När monteringen är klar måste termostatens tömningstemperatur kon-

trolleras. En justering är nödvändig om den uppmätta temperaturen vid

tappningsstället avviker från den som är inställd på termostaten.

Safety Function (se sidan 34)

Med hjälp av Safety Function kan du ställa in den önskade maximal-

temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för

barn.

Använd inte silikon som innehåller ättiksyra!

Symbolförklaring

Säkerhetsanvisningar

Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och

skärskadorgen werden.

Armen som håller huvudduschen är bara konstruerad för detta; den får inte

belastas med andra föremål!

Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte

använda duschsystemet ensamma. Personer som är påverkade av alkohol- eller

droger får inte använda duschsystemet.

Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det

måste ﬁnnas ett tillräckligt stort avstånd mellan duschen och kroppen.

Produkten får inte användas som handtag. Ett separat handtag måste monteras.

Duschsystemet får bara användas till kroppshygien med bad och dusch.

Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste utjämnas.

Monteringsanvisningar

• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras

enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska följas.

• Det måste undersökas om produkten har transportskador innan den monteras.

Efter monteringen accepteras inga transport- eller ytskiktskador.

• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa

personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den

minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste

tas till de ändrade anslutningsmåtten.

• När kvaliﬁcerad fackpersonal monterar produkten är det viktigt att tänka på att

monteringsytan är plan i alla delar av arbetsytan (inga fogar som sticker ut eller

klinkerförskjutningar), att väggkonstruktionen passar till montering av produkten

samt att den inte har svaga punkter. Medföljande skruvar och plugg är endast

avsedda för betong. Vid andra väggkonstruktioner skall anvisningarna från

pluggtillverkaren beaktas.

• Silpackningen som följer med duschen måste monteras för att undvika att smuts

från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna

och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig

allt ansvar för skador som kan härledas till detta.

• Om det behövs kan röret mellan blandare och huvuddusch kortas i den nedre

delen med en ﬁntandad såg.

• Produkten är inte avsedd att användas tillsammans med ett ångbad!

• Om varmvattenberedaren förorsakar problem eller stora tryckskillnader måste en

strypventil (tillval, artikelnummer 97510000) monteras i kallvatteninﬂödet.

Tekniska data

Driftstryck: max. 1 MPa

Rek. driftstryck: 0,15 - 0,5 MPa

Tryck vid provtryckning: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmvattentemperatur: max. 80°C

Rek. varmvattentemp.: 65°C

Termisk desinfektion max. 70°C / 4 min

Anslutningsmått: 150 ±12 mm

Anslutningar G 1/2: kallt höger – varmt vänster

Självspärr mot återﬂöde

Produkten är enbart avsedd för dricksvatten!

Svenska

Reservdelar (se sidan 38)

Testsigill (se sidan 40)

Specialtillbehör (medföljer ej leveransen)

Kakelutjämningsbricka krom (#95239000)

Montavimas žr. psl. 31

Gedimas Priežastis Priemonė

Per maža srovė -Slėgis nepakankamas -Patikrinti vamzdžių spaudimą

-Užsikimšęs ﬁltras (#96922000) -Išvalyti termostato ir temperatūros reguliatoriaus ﬁltrus

(#96922000)

-Dušo ﬁltro elementas užsikimšęs (#97708000) -Valymas ﬁltro elementas tarp dušas ir žarna.

Kryžminis tekėjimas, uždarius maišytuvą, karštas van-

duo papuola į šalto vandens vamzdį

-Atbulinis vožtuvas užsikimšęs / pažeistas -Išvalyti arba pakeisti atbulinį vožtuvą

Vandenio temperatūra nesutampa su nustatyta tempe-

ratūra

-Termostatas nesureguliuotas -Reguliuoti termostatą

-Per maža karšto vandens temperatūra -Karšto vandens temperatūrą pakelti nuo 42 ºC bis

65 ºC

Temperatūros reguliavimas neįmanomas -temperatūros reguliatorius apkalkėjęs -temperatūros reguliatorių pakeisti

Momentinis pašildytojas neįsijungia, veikiant termos-

tatui

-Užsikimšęs ﬁltras -Išvalyti / pakeisti ﬁltrą

-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą

Valymas (žr. psl. 37) ir pridedama brošiūra

Eksploatacija (žr. psl. 37)

Pralaidumo diagrama (žr. psl. 35)

 galvos dušas

 Rankų dušas

Išmatavimai (žr. psl. 35)

Techninis aptarnavimas (žr. psl. 36)

• Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (ma-

žiausiai kartą per metus pagal DIN 1988) pagal DIN EN1717 arba

pagal galiojančias nacionalines arba regionines normas.

• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas

naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į

karščiausios ir šalčiausios temperatūros padėtį.

Nustatymas (žr. psl. 34)

Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, tempe-

ratūrą. Pakoreguokite vandens temperatūrą, jei būtina.

Apsaugos funkcija (žr. psl. 34)

"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota

iki, pvz., ne aukštesnės kaip 42º C.

Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!

Simbolio aprašymas

Saugumo technikos nurodymai

Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.

Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas

kitokiais daiktais!

Dušo sistema uždrausta naudotis vaikams, taip pat suaugusiems su ﬁzine,

dvasine negale ir (arba) sensorikos sutrikimais. Dušo sistema taip pat uždrausta

naudotis asmenims, apsvaigusiems nuo alkoholio arba narkotikų.

Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,

akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.

Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.

Dušo sistema turi būti naudojama tik kūno higienai ir švarai palaikyti.

Turi būti išlyginti šalto ir karšto slėgio nelygumai.

Montavimo instrukcija

• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-

jančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo

metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-

mamos.

• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio

žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas

patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.

• Montuojant produktą, specialistas privalo įsitikinti, kad sienos plotas, prie kurio

dedama montavimo plokštė, yra lygus (jokių plytelių ar kitų nelygumų), kad

sienos struktūra yra pritaikyta produkto montavimui ir neturi jokių silpnų vietų.

Pakuotėje esantys varžtai ir kaiščiai yra skirti tik betonui. Esant kitokiai sienai,

varžtus ir kaiščius reikia rinktis pagal paskirtį.

• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-

gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkciona-

lumui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju "Hansgrohe"

atsakomybės neprisiima.

• Ypatingais atvejais vamzdelis tarp jungčių ir dušo galvutės apatinėje dalyje gali

būti patrumpintas plonu pjūkleliu.

• Gaminis netinkamas naudoti garo pirtyje!

• Esant problemoms su momentiniu šildikliu ar slėgių skirtumu, privaloma instaliuoti

papildomą vandens ribotuvą ant šalto vandens tiekimo jungties (užsakoma

atskirai - Art.Nr.97510000)

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa

Rekomenduojamas slėgis: 0,15 - 0,5 MPa

Bandomasis slėgis: 1,6 MPa

(1 MPa = 10 barų = 147 PSI)

Karšto vandens temperatūra: ne daugiau kaip 80°C

Rekomenduojama karšto vandens temperatūra: 65°C

Terminis dezinfekavimas ne daugiau kaip 70°C / 4 min

Atstumas tarp centrų: 150 ±12 mm

Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas - kairėje

Su atbuliniu vožtuvu

Produktas skirtas tik geriamajam vandeniui!

Lietuviškai

Atsarginės dalys (žr. psl. 38)

Bandymo pažyma (žr. psl. 40)

Specialūs priedai (nėra pridedama)

Plytelių išlyginimo diskas chrom (#95239000)

Sastavljanje pogledaj stranicu 31

Greška Uzrok Otklanjanje

Nedovoljno vode -Prenizak pritisak vode -Ispitajte tlak u cijevima

-Filtri su prljavi (#96922000) -Očistite rešetkasti ﬁlter ispred termostata i na regula-

cijskoj jedinici (#96922000)

-Filter tuša je prljav (#97708000) -Očistite ﬁlter izmeðu tuša i crijeva

Križni tok vode, kod zatvorene armature vruća voda

ulazi u cijev s hladnom vodom i obrnuto

-Nepovratni ventil je prljav/neispravan -Očistite ili zamijenite nepovratni ventil

Temperatura na slavini ne podudara se s podešenom

temperaturom

-Termostat nije podešen -Podesite termostat

-Preniska temperatura tople vode -Povećajte tempereturu vruće vode na 42-65 ºC

Reguliranje temperature nije moguće -Regulacijska jedinica začepljena je kamencem -Zamijenite regulacijsku jedinicu

Protočni bojler ne radi bez obzira na rad termostata -Filtri su prljavi -Očistite ili zamijenite ﬁltar

-Nepovratni ventil se nije vratio u početni položaj -Zamijenite nepovratni ventil

Čišćenje (pogledaj stranicu 37) i priložena brošura

Upotreba (pogledaj stranicu 37)

Dijagram protoka (pogledaj stranicu 35)

 tuš iznad glave

 Ručni tuš

Mjere (pogledaj stranicu 35)

Održavanje (pogledaj stranicu 36)

• Ispravnost nepovratnog ventila mora se redovito provjeravati prema

standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje

jednom godišnje).

• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske

jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-

žaja maksimalno tople u položaj maksimalno hladne vode.

Regulacija (pogledaj stranicu 34)

Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-

rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja

odstupa od temperature koja je namještena na termostatu.

Safety Funkcija (pogledaj stranicu 34)

Zahvaljujuću Safety funkciji može se podesiti željena maksimalna

temperatura, npr. i 42º C

Nemojte koristiti silikon koji sadrži octenu kiselinu!

Opis simbola

Sigurnosne upute

Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi

rukavice.

Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne

smije se opterećivati drugim predmetima!

Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe

ne smiju se koristiti sustavom tuša bez nadzora. Osobe koje su pod utjecajem

alkohola ili droga ne smiju se koristiti sustavom tuša.

Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.

očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.

Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban rukohvat.

Sustav tuša se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.

Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.

Upute za montažu

• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim normama.

• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.

• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon

ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i

transportna oštećenja.

• Montažne dimenzije navedene u uputama za montažu idealne su za osobe

visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini kori-

snika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja

i minimalna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.

• Kada proizvod montira kvaliﬁcirano stručno osoblje treba paziti da čitava površi-

na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da

je zidna konstrukcija primjerena montaži proizvoda te osobito da nema slabih

mjesta. Priloženi vijci i moždanici prikladni su samo za beton. Kod drugih zidnih

nadgradnji treba obratiti pažnju na navode proizvođača moždanika.

• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok prljav-

štine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe

nije odgovoran.

• Cijev se u krajnjem slučaju između armature i tuša iznad glave može u donjem

dijelu skratiti pilom sa sitnim zupcima.

• Proizvod nije predviđen za primjenu u parnim kupaonicama!

• Kod problema sa protočnim bojlerom ili kod velikih razlika u tlaku potrebno je u

cijev za dotok hladne vode ugraditi specijalni ograničavač koji možemo isporuči-

ti prema želji (oznaka proizvoda: 97510000)

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa

Preporučeni tlak: 0,15 - 0,5 MPa

Probni tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura vruće vode: tlak 80°C

Preporućena temperatura vruće vode: 65°C

Termička dezinfekcija tlak 70°C / 4 min

Razmak od sredine: 150 ±12 mm

Spojevi G 1/2: hladna desno – topla lijevo

Funkcije samo-čišćenja

Proizvod je koncipiran isključivo za pitku vodu!

Hrvatski

Rezervni djelovi (pogledaj stranicu 38)

Oznaka testiranja (pogledaj stranicu 40)

Posebni pribor (Nije sadržano u isporuci!)

Sustav za balansiranje protoka krom (#95239000)

Montajı bakınız sayfa 31

arıza sebep yardım

Az su geliyor -Besleme basıncı yeterli değil -Hat basıncını kontrol edin

-Filtre tıkanmış olabilir (#96922000) -Termostatın önündeki ve ayar ünitesindeki ﬁltreleri

temizleyin (#96922000)

-Duşun süzgeci tıkanmış olabilir (#97708000) -Filtre adaptörlü arasında duş ve hortum temizlemek

Çapraz akış, batarya kapalıyken sıcak su soğuk su

hattına gönderiliyor ya da tam tersi

-Çek valf kirlenmiş / arızalı -Çek valfı temizleyin ya da değiştirin

Çıkış sıcaklığı ayarlanan sıcaklıkla aynı değil -Termostat ayarlanmadı -Termostatı ayarlayın

-Sıcak suyun derecesi çok düşük -Sıcak su sıcaklığını 42 ºC ila 65 ºC'ye yükseltin

Sıcaklık ayarı mümkün değil -ayar ünitesi kirlenmiş -ayar ünitesini değiştirin

Termostat modunda şofben devreye girmiyor -Filtre tıkanmış olabilir -Filtreyi temizleyin yada çıkartın

-Çek valf çalışmıyor olabilir -Çek valfı değiştirin

Temizleme (bakınız sayfa 37) ve birlikte verilen broşür

Kullanımı (bakınız sayfa 37)

Akış diyagramı (bakınız sayfa 35)

 Baş duşu

 El duşu

Ölçüleri (bakınız sayfa 35)

Bakım (bakınız sayfa 36)

• DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valﬂer düzen-

li olarak kontrol edilmelidir. ( en az yılda bir kez)

• Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli

aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.

Ayarlama (bakınız sayfa 34)

Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol

edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan

sıcaklıktan farklıysa, bir düzeltme gereklidir.

Safety Function (bakınız sayfa 34)

Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.

42º C önceden ayarlanabilir.

Asetik asit içeren silikon kullanmayın!

Simge açıklaması

Bağlantı ölçüleri: 150 ±12 mm

G 1/2 bağlantılar: soğuk sağ - sıcak sol

Geri emme önleyici

Ürün sadece şebeke suyu için tasarlanmıştır!

Güvenlik uyarıları

Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven

kullanılmalıdır.

Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-

mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!

Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak

duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş

sistemini kullanmamalıdır.

Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.

Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.

Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.

Duş sistemi yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda

kullanılabilir.

Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu

basınç farklılıklarının dengelenmesi gerekir.

Montaj açıklamaları

• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre

yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.

• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.

Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-

mektedir.

• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki ki-

şiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj yüksekliğinin

değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı ölçülerindeki

değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.

• Müteahhit, ürünü monteleyeceği yer, yani montaj plakasının monte edileceği

duvar alanının tümü düz (herhangi bir eklem yerinin ya da duvar fayansının çıkın-

tısıyla) engellenmemiş, yapısı ürünü montelemeye uygun bir şekilde ve herhangi

zayıf noktası olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar sadece beton

için uygundur. Başka duvar yapıları için, imalatçının çubuk imal edenin bellirtiği

hususlar dikkate alınmalıdır.

• El duşu kafasına eklenmiş olan süzgeç contası, boru şebekesinden sızan kirlerin

önüne geçmek için, yerine monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-

nunu sekteleyebilir ve/veya duşun fonksiyon parçaları üzerinde hasarlara sebep

olabilir, bu yüzden meydana gelen hasarlardan Hansgrohe sorumlu tutulamaz.

• Boru acil durumda armatür ile püskürtme başlığı arasında alt kısımdan ince bir

testere ile kısaltılabilir.

• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!

• Şofbenle ilgili sorunlar olması durumunda ya da büyük basınç farklarında, isteğe

bağlı temin edilebilen bir akım limitleyici (Ürün kodu 97510000) soğuk su besle-

mesine takılabilir.

Teknik bilgiler

İşletme basıncı: azami 1 MPa

Tavsiye edilen işletme basıncı: 0,15 - 0,5 MPa

Kontrol basıncı: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Sıcak su sıcaklığı: azami 80°C

Tavsiye edilen su ısısı: 65°C

Termik dezenfeksiyon azami 70°C / 4 dak

Türkçe

Yedek Parçalar (bakınız sayfa 38)

Kontrol işareti (bakınız sayfa 40)

Özel aksesuarlar (Teslimat kapsamına dahil değildir)

Fayans dengeleme pulu krom (#95239000)

Other manuals for Croma Showerpipe 27159000

This manual suits for next models

Table of contents

Languages:

Other Hans Grohe Bathroom Fixture manuals

Hans Grohe

Hans Grohe Raindance Select S 120 26530 Series User manual

Hans Grohe

Hans Grohe Isiflex 28278 Series User manual

Hans Grohe

Hans Grohe PuraVida 27844000 Manual

Hans Grohe

Hans Grohe AXOR Front Showerpipe 26020000 Manual

Hans Grohe

Hans Grohe Metris S 06401 0 Series Instruction Manual

Hans Grohe

Hans Grohe Metris Puro 32665000 Manual

Hans Grohe

Hans Grohe AXOR Montreux Instruction Manual

Hans Grohe

Hans Grohe Talis E 33002 Series User manual

Hans Grohe

Hans Grohe Raindance Lift 27008000 Manual

Hans Grohe

Hans Grohe Locarno 048220 Series Instruction Manual

Hans Grohe

Hans Grohe Croma Showerpipe 27202000 Manual

Hans Grohe

Hans Grohe ShowerTablet Select 300 13151000 Manual

Hans Grohe

Hans Grohe AXOR Carlton 17430 Series Manual

Hans Grohe

Hans Grohe Mondial 15466 Series User manual

Hans Grohe

Hans Grohe AXOR Starck 10531000 User manual

Hans Grohe

Hans Grohe Raindance Showerpipe 27235000 Manual

Hans Grohe

Hans Grohe 1362018X Datasheet

Hans Grohe

Hans Grohe Croma Select S 180 EcoSmart 27254 1 Series Instruction Manual

Hans Grohe

Hans Grohe Ecostat E 15708 Series Manual

Hans Grohe

Hans Grohe MySelect E 240 26764400 Manual

Hans Grohe

Hans Grohe Mondial 15379 Series User manual

Hans Grohe

Hans Grohe AXOR PuraVida 28557 Series User manual

Hans Grohe

Hans Grohe Croma 160 27450000 User manual

Hans Grohe

Hans Grohe AXOR Uno 38053 1 Series Instruction Manual

Popular Bathroom Fixture manuals by other brands

Brizo

Brizo 69947 Series manual

Glacier bay

Glacier bay GBSH210 installation manual

Franke

Franke RODX612E Installation and operating instructions

Delta Commercial

Delta Commercial TECK T13H Series manual

Fleurco

Fleurco Gemini NPU5432-25-40 installation manual

RIHO

RIHO SCANDIC NXT X203 installation manual

iDo

iDo Trevi 91260 Installation and maintenance instructions

NORMBAU

NORMBAU CAVERE CARE 7525 400 Fixing instructions

Bradley

Bradley S19-310AC Installation

Clou

Clou First CL/03.03100 installation instructions

Kohler

Kohler K-4709 installation guide

GALA

GALA COOL 1500 Installation and user instructions

Sensea

Sensea STUDIO Assembly, Use, Maintenance Manual

PEERLESS

PEERLESS P31 instruction manual

Graff

Graff E-6830-LM47B 5595400 Instructions for assembly and use

Kinedo

Kinedo Kineprime CA510MDT installation instructions

rada

rada Pulse product manual

Graff

Graff ONDA E-6335-LM61W Series Instructions for assembly and use

Hans Grohe Croma Showerpipe 27159000 Manual

Popular Bathroom Fixture manuals by other brands
