Fleurco Trella AUTR3636 User manual

Modèle • Model AUTR3636
AUTR3648
AUTR3660
AUTR3260
Guide d’installation et d’utilisation
Installation and User’s Guide
Lire toutes les instructions attentivement avant de commencer l’installation.
Noter le numéro de série à la dernière page de ce guide et le conserver pour un usage ultérieur.
Read all instructions carefully before proceeding.
Record the serial number on the back page and save this guide for future reference.
2 PERSONNES REQUISES
2 PEOPLE REQUIRED
Base de Douche Trella
Trella Shower Base
Modèle • Model

MERCI / THANK YOU
EntREtIEn / MAINTENANCE
AVAnt DE COMMEnCER / BEFORE BEGINNING
Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes de
contrôle de qualité an de garantir que chaque unité répond aux normes de haute qualité.
Cette brochure contient des informations générales sur cette unité ainsi que des instructions étape-par-étape pour l’installer.
We can assure you that FLEURCO has used the best materials and has applied the strictest quality control measures to
ensure that each and every unit meets the highest quality standards.
This booklet contains general information about the unit as well as step-by-step installation instructions.
• Lire attentivement les instructions avant de débuter l’installation.
• Il est recommandé de porter des lunettes de sécurité en tout temps lors de l’installation.
• Avant l’installation de la base, toute l’ossature et la plomberie doivent être complétées conformément aux instructions.
S’il s’agit de travaux de rénovation, les surfaces murales existantes doivent être enlevées pour installer l’ossature appropriée.
Les murs extérieurs doivent être isolés adéquatement et inclure un coupe-vapeur conforme aux codes du bâtiment.
• Carefully read the instructions before beginning the installation.
• It is recommended that you wear safety glasses at all times during the installation.
• Prior to installation of the base, all framing and plumbing work must be completed in accordance with this instruction sheet.
For renovation work, existing shower surfaces must be removed to accommodate framing requirements. Ensure that outer
walls are properly insulated, and that a vapor barrier has been installed in accordance with established building codes.
Pour protéger le ni de votre base, ne jamais utiliser de poudre, tampons de récurage ou d’autres solvants forts.
Nettoyer la base avec une solution d’eau et de détergent doux.
Avant d’utiliser un produit, le tester sur une petite surface peu apparente.
In order to protect the surface of your base, never use scouring powder, pads or other strong solvents.
Only clean it with a mild detergent diluted in water.
Test products on a small inconspicuous surface prior to use.
12.20202Base de Douche Trella / Trella Shower Base

Pour éviter tous dégâts, manipuler la base avec précaution.
Durant l'installation, protèger la base en cas de chute d'outils.
Manutention de charge lourde - Veuillez observer ces recommandations lorsque vous devez déplacer cette base :
• Évaluer le poids et l'équilibre de la charge pour déterminer la meilleure façon de la déplacer.
• Si possible, privilégier l'utilisation des équipements roulants pour le déplacement.
• Glisser, pivoter, basculer la charge ou la rouler plutôt que la soulever.
• Rapprocher la charge de son corps.
• E󰀨ectuer les mouvements avec la force des cuisses.
• Équilibrer la charge de façon symétrique.
• Demander de l'aide au besoin.
To avoid breakage, please handle the base with care.
During installation, protect the base in case tools are dropped.
Handling of heavy loads - Please follow these guidelines when moving this base :
• Assess the load distribution and determine the most adequate manner for transportation.
• Consider the use of rolling transportation equipment when possible.
• Slide, pivot or roll the load instead of lifting vertically.
• Keep the load close to the body core.
• Focus on using the leg muscles for the bulk of the hauling.
• Keep the load balanced symmetrically.
• Seek help if needed.
La structure du plancher doit pouvoir supporter
un poids de 50 lbs par pied carré ( 244 kg/m2 )
The oor structure must be strong enough to
support 50 pounds per square foot ( 244 kg/m2 )
avertissement / NOTICE

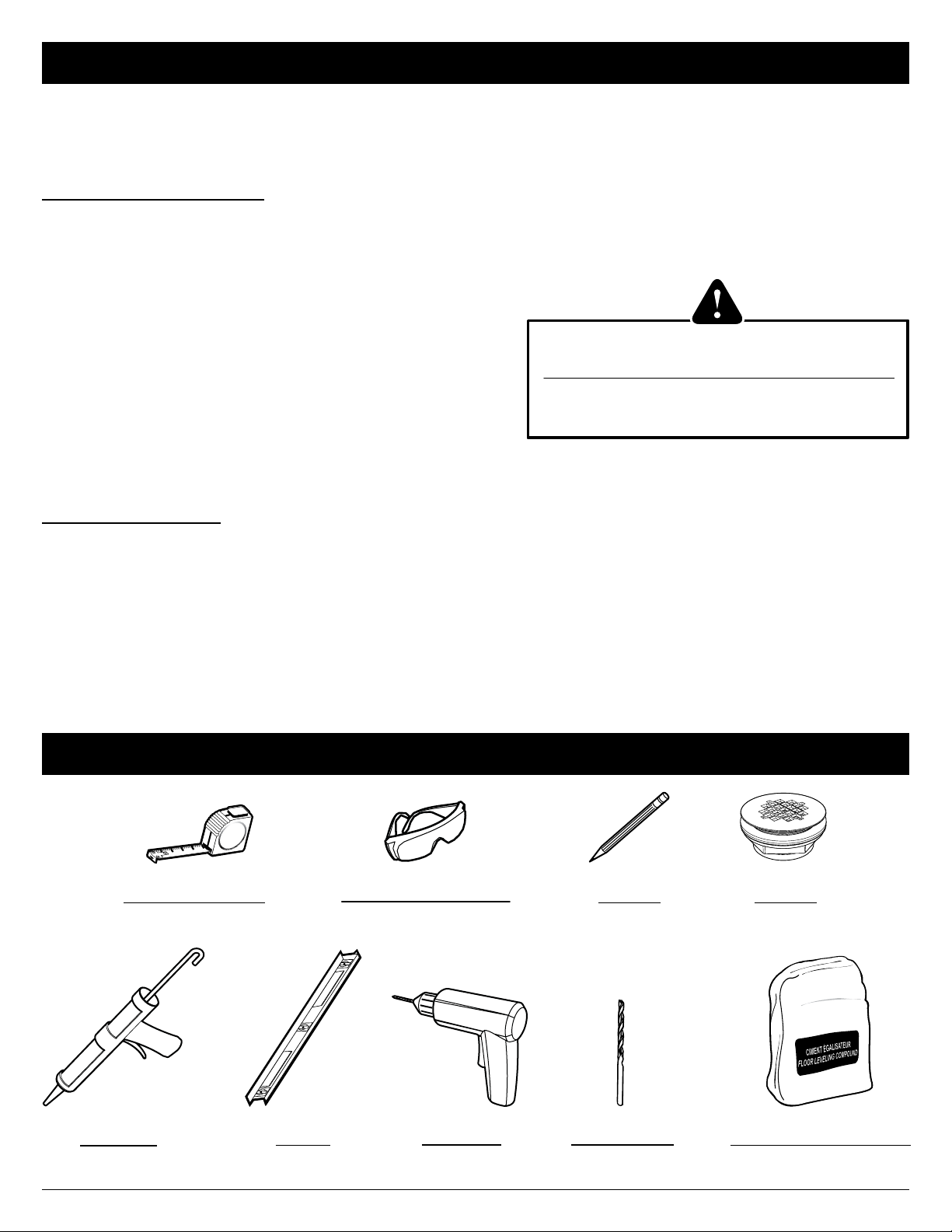

outils et matériaux requis / TOOLS AND MATERIALS REQUIRED
SILICONE
SILICONE
LUNETTES DE SÉCURITÉ
SAFETY GLASSES
CIMENT ÉGALISATEUR
FLOOR LEVELING COMPOUND
RUBAN À MESURER
TAPE MEASURE
CRAYON
PENCIL
DRAIN
DRAIN
NIVEAU
LEVEL
MÈCHE DE 1/8’’
1/8" DRILL BIT
PERCEUSE
DRILL
12.20203Base de Douche Trella / Trella Shower Base

412.2020Base de Douche Trella / Trella Shower Base
1525mm [60"]
815mm [32 1/8"]
230mm [9"]
410mm [16"]
45mm [1 3/4"]
Surface plane
Flat surface
80mm [3 1/8"] Surface plane Flat surface
80mm [3 1/8"]
60mm [2 3/8"]
1495mm [58 7/8"]
1525mm [60"]
15mm [1/2"]
915mm [36"]
915mm [36"]
305mm [12"]
305mm [12"]
65mm [2 5/8"] Surface plane Flat surface
40mm [1 5/8"]
Surface plane
Flat surface
80mm [3 1/8"]
60mm [2 3/8"]
900mm [35 1/2"]
915mm [36"]
15mm [1/2"]
SPÉCIFICATIONS / SPECIFICATIONS
DRAIN DE CÔTÉ
SIDE DRAIN
AUTR3260
DRAIN DE CÔTÉ
SIDE DRAIN
AUTR3636
* Tolérance des dimensions: ± 1/4" [6 mm]
* Tolerance on dimensions: ± 1/4" [6 mm]

512.2020Base de Douche Trella / Trella Shower Base
A
915mm [36"]
B
455mm [18"]
75mm [3"] Surface plane Flat surface
40mm [1 5/8"]
Surface plane
Flat surface
80mm [3 1/8"]
60mm [2 3/8"]
D
C
15mm [1/2"]
SPÉCIFICATIONS / SPECIFICATIONS
MODÈLE
MODEL ABCD
AUTR3648 48"
1220 mm
24"
610 mm
47"
1195 mm
48"
1220 mm
AUTR3660 60"
1525 mm
30"
760 mm
59"
1500 mm
60"
1525 mm
DRAIN AU CENTRE
CENTER DRAIN
AUTR3648
AUTR3660
* Tolérance des dimensions: ± 1/4" [6 mm]
* Tolerance on dimensions: ± 1/4" [6 mm]

612.2020Base de Douche Trella / Trella Shower Base
TYPES DE CONFIGURATION / TYPES OF CONFIGURATION
S’assurer d'avoir les brides de carrelage
nécessaires pour la conguration choisie.
Ensure to have the necessary tile anges for the
chosen conguration.
SIMPLE SEUIL
SINGLE THRESHOLD
3 BRIDES DE CARRELAGE
3 TILING FLANGES
DOUBLE SEUIL : DROITE OU GAUCHE
DOUBLE THRESHOLD : RIGHT OR LEFT
2 BRIDES DE CARRELAGE
2 TILING FLANGES
TRIPLE SEUIL
TRIPLE THRESHOLD
1 BRIDE DE CARRELAGE
1 TILING FLANGE
Pour les bases AUTR3648, AUTR3660 et AUTR3260 seulement
For bases AUTR3648, AUTR3660 and AUTR3260 only
Bride de carrelage spéciale
Special Tiling ange

712.2020Base de Douche Trella / Trella Shower Base
TYPES DE CONFIGURATION / TYPES OF CONFIGURATION
S’assurer d'avoir les brides de carrelage
nécessaires pour la conguration choisie.
Ensure to have the necessary tile anges for the
chosen conguration.
DOUBLE SEUIL : DROITE OU GAUCHE
DOUBLE THRESHOLD : RIGHT OR LEFT
2 BRIDES DE CARRELAGE
2 TILING FLANGES
Bride de carrelage en ''T''
''Tee Section'' Tiling ange
Pour la base AUTR3636 seulement
For base AUTR3636 only

812.2020Base de Douche Trella / Trella Shower Base

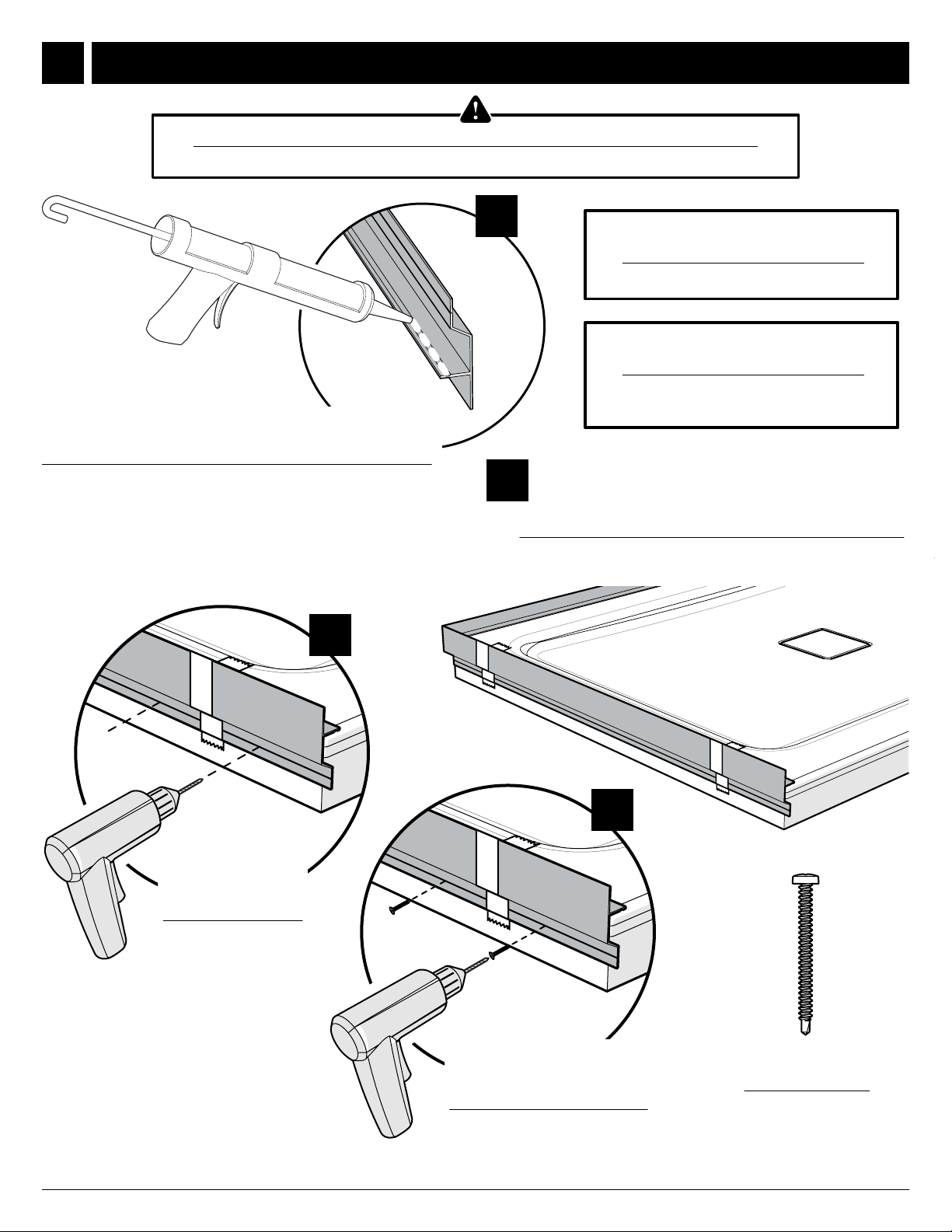

1INSTALLER LA BRIDE DE CARRELAGE / INSTALL TILING FLANGE
POUR LA BRIDE DE CARRELAGE
SPÉCIALE
FOR SPECIAL TILING FLANGE
CONFIGURATION ILLUSTRÉE :
DOUBLE SEUIL À DROITE
CONFIGURATION SHOWN :
DOUBLE THRESHOLD ON THE RIGHT
A
C
D
Vis autoperçante
#6 x 1”
#6 x 1”
Self drilling screw
Avant l'installation, retourner la bride de carrelage
puis appliquer une ligne de silicone le long du canal
Prior to installation, turn the tiling ange to apply a line of
silicone along the channel Placer la bride de carrelage sur la base puis la
maintenir temporairement avec du ruban à masquer
Position the tile ange on base and temporarily hold it in
place with masking tape
B
Percer la bride de
carrelage et la base
Drill the tiling ange
and the base
Fixer la bride de carrelage
sur la paroi extérieure de la
base avec les vis #6 x 1”
Fasten tiling ange on the
outer wall of the base using
#6 x 1” screws
Pour les bases AUTR3648, AUTR3660 et AUTR3260 seulement
For bases AUTR3648, AUTR3660 and AUTR3260 only

912.2020Base de Douche Trella / Trella Shower Base
1
POUR LA BRIDE DE CARRELAGE EN "T"
FOR "TEE SECTION" TILING FLANGE
CONFIGURATION ILLUSTRÉE :
DOUBLE SEUIL À DROITE
CONFIGURATION SHOWN :
DOUBLE THRESHOLD ON THE RIGHT
INSTALLER LA BRIDE DE CARRELAGE / INSTALL TILING FLANGE
A
C
D
Avant l'installation, retourner la bride de carrelage
puis appliquer une ligne de silicone le long du canal
Prior to installation, turn the tiling ange to apply a line of
silicone along the channel
Vis autoperçante
#6 x 1”
#6 x 1”
Self drilling screw
Placer la bride de carrelage sur la base puis la
maintenir temporairement avec du ruban à masquer
Position the tile ange on base and temporarily hold it in
place with masking tape
B
Percer la bride de
carrelage et la base
Drill the tiling ange
and the base
Fixer la bride de carrelage
sur la paroi extérieure de la
base avec les vis #6 x 1”
Fasten tiling ange on the
outer wall of the base using
#6 x 1” screws
Pour la base AUTR3636 seulement
For base AUTR3636 only

10 12.2020Base de Douche Trella / Trella Shower Base
Localiser l'emplacement de la base et du
tuyau d'évacuation.
Mettre en place un sous-plancher en
contreplaqué de 3/4'' (19mm) d'épaisseur.
Locate base position and plumbing.
Install a 3/4'' (19mm) plywood sub-oor .
PRÉPARER LE TUYAU D'ÉvACUATION / PREPARE DRAIN PIPE
3
PRÉPARER LE SOUS-PLANChER / PREPARE SUB-FLOOR
2
Contreplaqué
Plywood
Ossature murale
Wall studs
Tuyau d'évacuation
Plumbing
Structure du plancher
Floor joists
Découper le sol pour le tuyau d’évacuation en utilisant le
tableau ci-contre.
Découper le tuyau de renvoi de 2" (5cm an que le corps
du drain rentre de dans la base.
Vérier votre base pour les dimensions nales.
Make a cutout in the oor to accommodate plumbing using
the table on the left.
Cut the 2" (5mm) wastepipe height so the drain body ts in
the base.
Verify your base for nal dimensions.
Positionner la base puis vérier que l’emplacement du
tuyau d’évacuation est aligné avec le drain de la base.
Enlever la base.
Position base. Verify that the drain pipe location matches the
actual location of the base drain.
Remove the base.
AUTR3636 AUTR3260 AUTR3648 AUTR3660
A12"
(305mm)
9"
(230mm)
24"
(610mm)
30"
(762mm)
B12"
(305mm)
16"
(408mm)
18"
(457mm)
18"
(457mm)
B
AB
A

11 12.2020Base de Douche Trella / Trella Shower Base
NIvELER LA BASE / LEVEL THE BASE
5
INSTALLER LE DRAIN / INSTALL THE DRAIN
4
Avant d’installer le drain sur
la base, appliquer du silicone
entre le corps du drain et la
base de douche.
Prior to installing the drain on
the base, run a bead of silicone
between the drain body and
shower base.
AB
Étendre du ciment égalisateur uniformément sur toute la
surface d’installation.
Spread oor leveling compound evenly over the entire area
where the base will be installed.
Attendre que la surface soit sèche.
Vérier que le sol est à niveau.
Allow the surface to cure.
Verify that the oor is level.
Si le sous-plancher est déjà à niveau, passer à l'étape suivante.
If the sub-oor is level, proceed to the next step.
Le drain n'est pas fourni avec la base. Se référer aux
instructions fournies avec le drain pour l'installation.
Drain is not provided with the base. Refer to instructions
supplied with the drain for proper installation.
Corps du drain
Drain body
Joint de caoutchouc
Rubber gasket
Joint de carton
Cardboard gasket
Écrou
Drain nut

12 12.2020Base de Douche Trella / Trella Shower Base
Placer la base en alignant le drain sur le tuyau d'évacuation.
Puis connecter le drain au tuyau d'évacuation.
Vérier que la base est à niveau.
Lower base over center of drain pipe and set into place.
Connect the drain to plumbing.
Verify that the base is level.
TESTER LE DRAINAGE / TEST THE DRAINAGE
7
PLACER LA BASE / PLACE THE BASE
6
• Une fois la connexion du drain complétée, boucher
le drain et remplir la base avec une petite quantité
d’eau.
• Vérier qu’il n’y ait pas de fuite autour du drain (des
bulles pourraient apparaître) ou à tout autre
endroit accessible.
• Déboucher le drain puis vérier que l’écoulement de
la base se fait correctement.
Il ne doit pas y avoir d’accumulation d’eau sur la
surface de la base.
• Déconnecter le drain puis enlever la base.
• Once the drain is connected, plug the drain and ll
the base with a small amount of water.
• Check for any leakage around the drain (some bubbles
may appear) and below (if you have access).
• Unplug the drain and make sure that the drainage is
adequate.
There must be no water accumulation in the base.
• Disconnect the drain then remove the base
Si le drainage n’est pas e󰀩cace et que la base est
bien nivelée, ne pas poursuivre l’installation. Enlever la
base et la retourner au distributeur pour un échange.
If water doesn’t drain properly even though the base is
leveled, do not continue this installation. Please remove the
base and return it to your dealer for an exchange.
Enlever la grille du drain avant
de le connecter.
Remove strainer from drain before
connecting it.

13 12.2020Base de Douche Trella / Trella Shower Base
FIxER LA BASE / FIX THE BASE
8
Connecter le drain au tuyau d'évacuation en
suivant les instructions fournies avec le drain.
Connect the drain to the plumbing as per
instructions supplied with the drain.
Avant d'installer la base et la
connecter au drain, appliquer un
adhésif pour la construction (type PL)
sur les supports de la base.
Prior to installing the base and
connecting it to the drain, apply
polyurethane construction adhesive
(PL type) on all the ribs of the base.
Ossature murale
Wall stud
Contreplaqué
Plywood
Tuyau d’évacuation
Plumbing
Structure du plancher
Floor joist
Base de douche
Shower base
Drain
Drain
Colle PL
PL adhesive
Bride de carrelage
Tiling flange

14 12.2020Base de Douche Trella / Trella Shower Base
Vis autoperçante #6 x 1”
#6 x 1” Self drilling screw
AFixer la base à l'ossature murale.
Fasten base to studs.
B
Appliquer du silicone le
long de l’intersection des
deux brides de carrelage
Apply silicone along the
intersection of the two tile
anges
SÉCURISER LA BASE / SECURE THE BASE
FINITION / FINISHING
9
10
HOURS
HEURES
CONSEIL POUR UNE FINITION ÉTANCHE D'ASPECT
PROFESSIONEL
TIPS TO ACHIEVE A PROFESSIONAL LOOKING AND
WATERTIGHT FINISH
Appliquer du silicone sur le contour de la
base. Puis essuyer le surplus de silicone avec
un tissu et laisser sécher (24h).
Apply silicone on the edge of the base. Then wipe
the silicone surplus and let dry (24h).
Ceramic tile
Carreaux de céramique
1/4” (6mm) gap
Espace de 1/4” (6mm)
Shower base
Base de douche
Stud
Montant
Slat
Planche
Ciment pour carreaux de céramique
“Tee section” tiling flange
Bride de carrelage en “T”
Silicone
Scellant
Tile adhesive
Shim as required
Caler au besoin
Shim as required
Caler au besoin

Les côtés des bases TRELLA peuvent être tuilés.
Installer les tuiles sur les surfaces grisées ci-dessous.
Ajuster la dimension des tuiles en fonction des tuiles installées au sol.
The sides of the TRELLA bases can be tiled.
Install the tiles on the grey area shown below.
Adjust the dimensions of the tiles according to the tiles installed on the oor.
CARRELER LA BASE / TILE THE BASE
11
Surfaces sur lesquelles installer les tuiles latérales
Surfaces on which to install the side tiles

Modèle • Model
Conservez ce manuel pour usage ultérieur
Save this manual for future reference
Date d’achat / Purchase date
_________________________________
Coller l’étiquette d’emballage
Paste packaging label
12.2020
AUTR3636
AUTR3648
AUTR3660
AUTR3260
