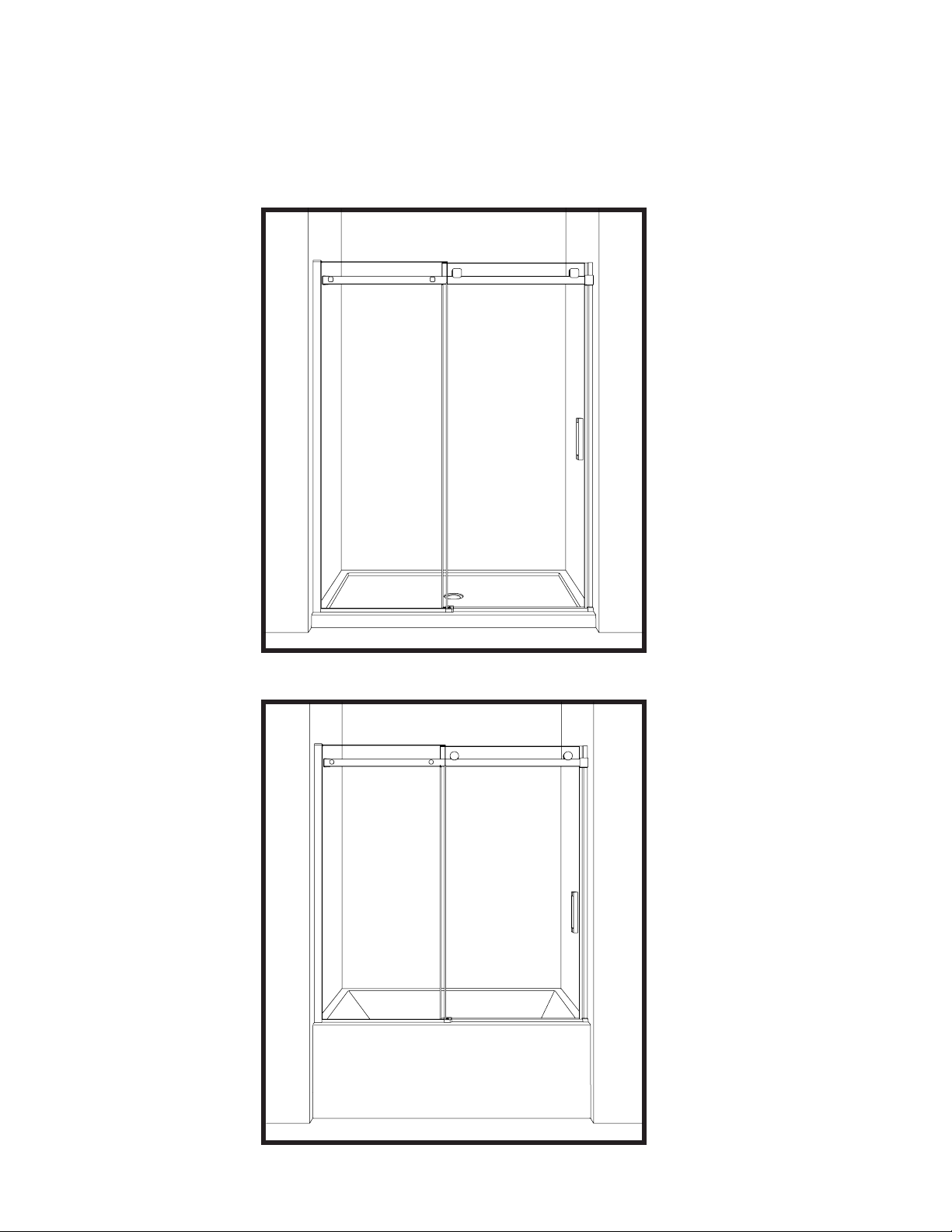

Fleurco HS101 User manual

SHOWER / DOUCHE
TUB / BAIGNOIRE
2020-11-4
INSTRUCTION MANUAL - GUIDE D’INSTALLATION
HS101

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
deladoucheoùlepanneauxerencontrelabordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
Detempsàautre,ilsutdenettoyerlaporteavecune
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.
INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
*Use a ¼"drill bit for ceramic when drilling into ceramic tiles
*Utiliser une mèche de ¼" destiné à céramique lors du perçage des tuiles en céramique.
TOOLS REQUIRED / OUTILS REQUIS
TAPE MEASURE
RUBAN À MESURER
DRILL
PERCEUSE
1/4" & 1/8" DRILL BITS
MÈCHE 1/4" & 1/8"
*
SILICONE
SCELLANT
MALLET
MAILLET
PENCIL
CRAYON
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
CUTTING PLIERS
PINCE COUPANTE
WRENCH
CLÉ À FOURCHE
BLOCK
BLOC
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
DETECTING THE S.R.T SIDE ON THE GLASS / DÉTECTER LE CÔTÉ S.R.É SUR LE VERRE
The panels are treated differently on each side. Locate the Microtek and S.R.T label that is installed on the
MICROTEK side (the INTERIOR side of the shower). Remove the sticker at the end of the installation.
Les panneaux ont un traitement différent sur chaque côté. Localiser l’étiquette Microtek et S.R.É qui est
installée sur le côté du MICROTEK (la face INTÉRIEURE de la douche). Retirer l’étiquette à la fin de l’installation.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

4
* THIS CONFIGURATION IS ILLUSTRATED IN THIS MANUAL. FOLLOW THE SAMESTEPS FOR THE TUB.
* CETTE CONFIGURATION EST ILLUSTRÉE DANS CE MANUEL. SUIVRE LESMÊMES ÉTAPES POUR LA BAIGNOIRE.
*
CONFIGURATION LISTING / LISTE DE CONFIGURATION
Please cross-check the labels from the packaging with the codes below as well as the corresponding
bottom guide to ensure you have the correct products.
Veuillez vérifier que les étiquettes de la boîte d’emballage correspondent aux codes suivants ainsi que le
guide inférieur concerné pour s’assurer d’avoir les bons produits.
NH/S-B-GUIDE-XXR
NH/S-B-GUIDE-XXL
NHS1__-__-40R-__
NHS1__-__-40L-__
NHST__-__-40R
NHST__-__-40L
HORIZON
HORIZON
NSS1__-__-40R-__
NSS1__-__-40L-__
NSST__-__-40R
NSST__-__-40L
SKYLINE
SKYLINE

5
RIGHT CONFIGURATION / CONFIGURATION À DROIT
18
19
1
2
3
4
56
79
810
11
15
12
13
14
6
16
17
20 26
21 23 24 27 28 29
25
22

6
LEFT CONFIGURATION / CONFIGURATION À GAUCHE
18
19
1
2
3
4
5
6
7
9
8
10
11
15
12 13
14
6
16
17
20 26
21 23 24 27 28 29
25
22

7
RIGHT CONFIGURATION PART LISTING / LISTE DE PIÈCES POUR COFIGURATION À DROIT
ITEM FLEURCO CODE PARTS LISTING / LISTE DES PIÈCES QTY
1 NH/S-WJAMB-XX WALLJAMB / JAMBAGE 1
2 VINYL-NH-S-86
WALL JAMB GASKET / JOINT DU JAMBAGE
1
3 FIXED PANEL / PANNEAU FIXE 1
4 NH/S-UCHANNEL-42-XX-1
U-CHANNEL FOR FIXED PANEL / PROFILÉ EN «U» POUR PANNEAU FIXE
1
5 NH/S-B-GUIDE-XXR BOTTOM GUIDE / GUIDE INFÉRIEUR 1
6 COEX HS100-81
MID GASKET FOR DOOR PANEL AND FIXED PANEL /
JOINT LATÉRAL POUR LE PANNEAU DE PORTE ET PANNEAU FIXE
2
7 NH/S-THRESHOLD-34-XX THRESHOLD /SEUIL 1
8 COEX HS110-33 THRESHOLD GASKET /
JOINT DU SEUIL 1
9 DOOR PANEL / PANNEAU DE PORTE 1
10 NH/S-ENDCAP-XX
THRESHOLD ANCHOR / L’ANCRAGE DE SEUIL
1
11 NH/S-WCHANNEL-XX WALLJAMB FOR DOOR PANEL
/ JAMBAGE POUR LE PANNEAU DE PORTE
1
12 MAGNET-NH-S-86
MAGNETIC GASKET FOR CHANNEL /JOINT MAGNÉTIQUE POUR PROFIL
1
MAGNET-NH-S-86-33
13 MAGNET-NH-D-8-IN-86
ANGLED MAGNETIC SIDE DOOR GASKET /
JOINT LATÉRAL MAGNÉTIQUE EN ANGLE DE LA PORTE
1
MAGNET-NH-D-8-IN-86-33
14 NH/S-BRACKET-XX WALL MOUNT BRACKET / SUPPORT MURAL 1
15 NH/S-HANDLE-XX
DOOR HANDLE / POIGNÉE DE PORTE
1
16 NH/S-ANTIJUMP-XX
ANTI-JUMP / ANTI-SAUT
2
17
ROLLER ( see chart below ) / ROULETTE ( voir le tableau ci-dessous )
2
18
GLASS FASTENER ( see chart below ) / FIXATION DE VERRE ( voir le tableau ci-dessous )
2
19 NH/S-BAR-ASSY-**-XX
RUNNING RAIL / BARRE DE ROULEMENT
1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY
20 WALL PLUG / CHEVILLE 9
21
PAN HEAD SCREW / VIS À TÊTE CYLINDRIQUE
7
22 FLAT HEAD SELF-TAPPING SCREW /
VIS AUTO TARAUDAGE À TÊTE PLATE
2
23 FLAT HEAD SELF-TAPPING SCREW /
VIS AUTO TARAUDAGE À TÊTE PLATE
2
24
FASTENER CAPS / CAPUCHON DE FIXATION
2
25
ROLLER CAPS / CAPUCHON DE ROULETTE
2
26
CLEAR SETTING BLOCK (2 X 1/16” & 2 X 1/8” ) /
BLOC À NIVEAU TRANSPARENT (2 X 1/16” & 2 X 1/8”)
8
27
HEX KEY / CLÉ HEXAGONALE
2
28 NH/S-WJAMBCAP-XX
WALLJAMB CAP / CAPUCHON DU JAMBAGE
1
29 WALL MOUNT BRACKET GASKET
/ JOINT DU SUPPORT MURAL 1
ROLLER OPTIONS / SÉLECTION DES ROULETTE
A B
NH-ROLLER-XX NS-ROLLER-XX

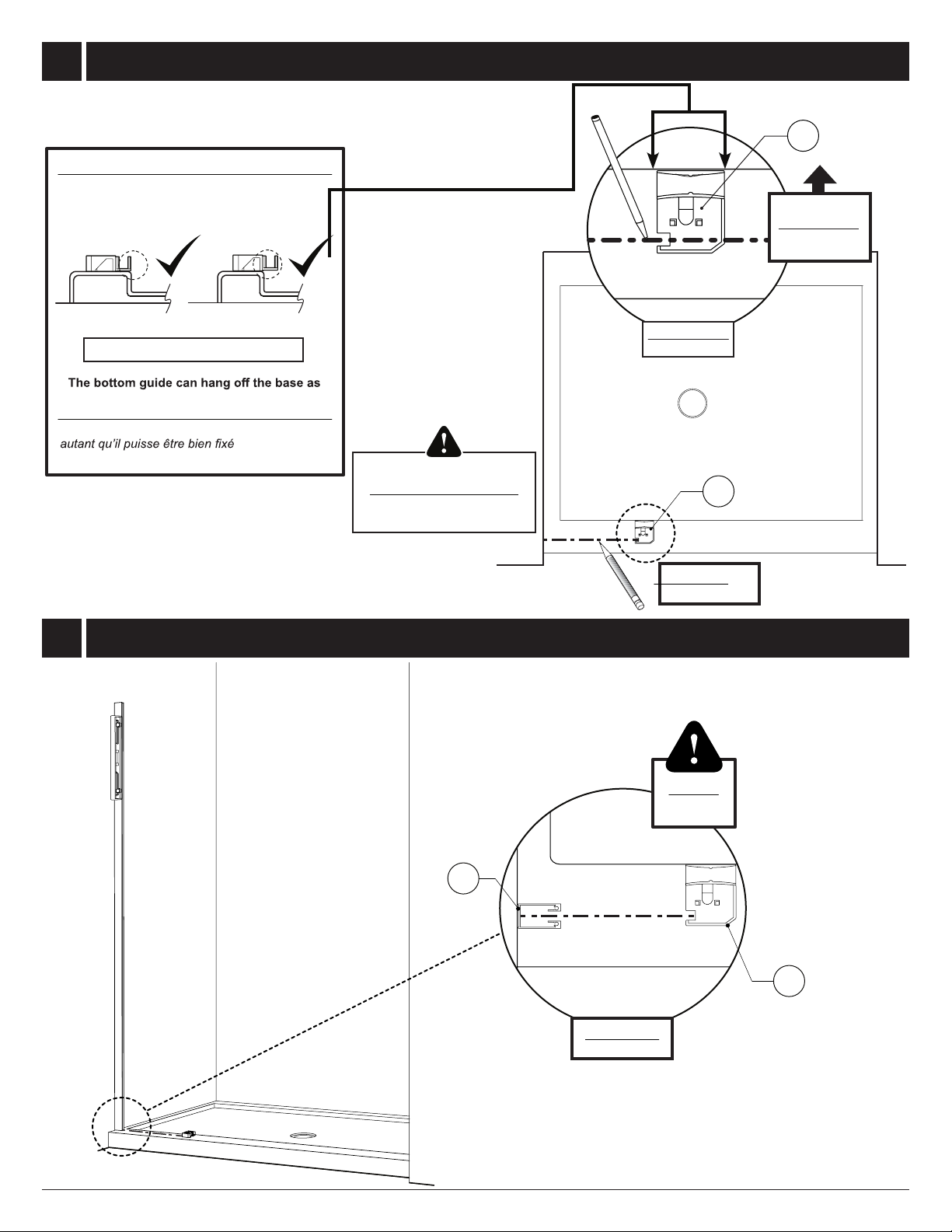

FASTENER OPTIONS / SÉLECTION DES FIXATION
C D
NH-FASTENER-XX NS-FASTENER-XX
17 18
LEGEND / LÉGENDE
XX = FINISH/FINI (11, 25, 33)
** = LENGTH / LONGUEUR (54, 60, 79, 86 ETC)
++ = CODE / CODE (AC, ABN)

LEFT CONFIGURATION PART LISTING / LISTE DE PIÈCES POUR COFIGURATION À GAUCHE
ITEM FLEURCO CODE PARTS LISTING / LISTE DES PIÈCES QTY
1 NH/S-WJAMB-XX WALLJAMB / JAMBAGE 1
2 VINYL-NH-S-86
WALL JAMB GASKET / JOINT DU JAMBAGE
1
3 FIXED PANEL / PANNEAU FIXE 1
4 NH/S-UCHANNEL-42-XX-1
U-CHANNEL FOR FIXED PANEL / PROFILÉ EN «U» POUR PANNEAU FIXE
1
5 NH/S-B-GUIDE-XXL BOTTOM GUIDE / GUIDE INFÉRIEUR 1
6 COEX HS100-81
MID GASKET FOR DOOR PANEL AND FIXED PANEL /
JOINT LATÉRAL POUR LE PANNEAU DE PORTE ET PANNEAU FIXE
2
7 NH/S-THRESHOLD-34-XX THRESHOLD /SEUIL 1
8 COEX HS110-33 THRESHOLD GASKET /
JOINT DU SEUIL 1
9 DOOR PANEL / PANNEAU DE PORTE 1
10 NH/S-ENDCAP-XX
THRESHOLD ANCHOR / L’ANCRAGE DE SEUIL
1
11 NH/S-WCHANNEL-XX WALLJAMB FOR DOOR PANEL
/ JAMBAGE POUR LE PANNEAU DE PORTE
1
12
MAGNET-NH-S-86
MAGNETIC GASKET FOR CHANNEL /JOINT MAGNÉTIQUE POUR PROFIL
1
MAGNET-NH-S-86-33
13 MAGNET-NH-D-8-IN-86
ANGLED MAGNETIC SIDE DOOR GASKET /
JOINT LATÉRAL MAGNÉTIQUE EN ANGLE DE LA PORTE
1
MAGNET-NH-D-8-IN-86-33
14 NH/S-BRACKET-XX WALL MOUNT BRACKET / SUPPORT MURAL 1
15 NH/S-HANDLE-XX
DOOR HANDLE / POIGNÉE DE PORTE
1
16 NH/S-ANTIJUMP-XX
ANTI-JUMP / ANTI-SAUT
2
17
ROLLER ( see chart below ) / ROULETTE ( voir le tableau ci-dessous )
2
18
GLASS FASTENER ( see chart below ) / FIXATION DE VERRE ( voir le tableau ci-dessous )
2
19 NH/S-BAR-ASSY-**-XX
RUNNING RAIL / BARRE DE ROULEMENT
1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY
20 WALL PLUG / CHEVILLE 9
21
PAN HEAD SCREW / VIS À TÊTE CYLINDRIQUE
7
22 FLAT HEAD SELF-TAPPING SCREW /
VIS AUTO TARAUDAGE À TÊTE PLATE
2
23 FLAT HEAD SELF-TAPPING SCREW /
VIS AUTO TARAUDAGE À TÊTE PLATE
2
24
FASTENER CAPS / CAPUCHON DE FIXATION
2
25
ROLLER CAPS / CAPUCHON DE ROULETTE
2
26
CLEAR SETTING BLOCK (2 X 1/16” & 2 X 1/8” ) /
BLOC À NIVEAU TRANSPARENT (2 X 1/16” & 2 X 1/8”)
8
27
HEX KEY / CLÉ HEXAGONALE
2
28 NH/S-WJAMBCAP-XX
WALLJAMB CAP / CAPUCHON DU JAMBAGE
1
29 WALL MOUNT BRACKET GASKET
/ JOINT DU SUPPORT MURAL 1
ROLLER OPTIONS / SÉLECTION DES ROULETTE
A B
NH-ROLLER-XX NS-ROLLER-XX
FASTENER OPTIONS / SÉLECTION DES FIXATION
C D
NH-FASTENER-XX NS-FASTENER-XX
17 18
LEGEND / LÉGENDE
XX = FINISH/FINI (11, 25, 33)
** = LENGTH / LONGUEUR (54, 60, 79, 86 ETC)
++ = CODE / CODE (AC, ABN)

9
FASTENER OPTIONS / SÉLECTION DES FIXATION
C D
NH-FASTENER-XX NS-FASTENER-XX
long as it can be well fastened and is towards
the inside of the shower.
Le guide inférieur peut dépasser la base en
et vers l’intérieur
de la douche.
Suggested installation for better performance.
Installation suggerée pour une meilleure
performance.
SIDE VIEW / VUE LATÉRALE
MARK THE PLACEMENT OF WALL JAMB / MARQUER L’EMPLACEMENT DU JAMBAGE
1
TOP VIEW
VUE DU HAUT
5
CENTER THE WALL JAMB AND LEVEL / CENTRER LE JAMBAGE ET NIVELER
2
TOP VIEW
VUE DU HAUT
1
CENTER
CENTRER
5
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
5
Edge of base threshold
(interior shower side)
Côté intérieur de la douche
(Bord inférieur du seuil de base)
Do not install the bottom
Ne pas installer le guide
guide (5) in this step.
intérieur (5) dans cette étape

10

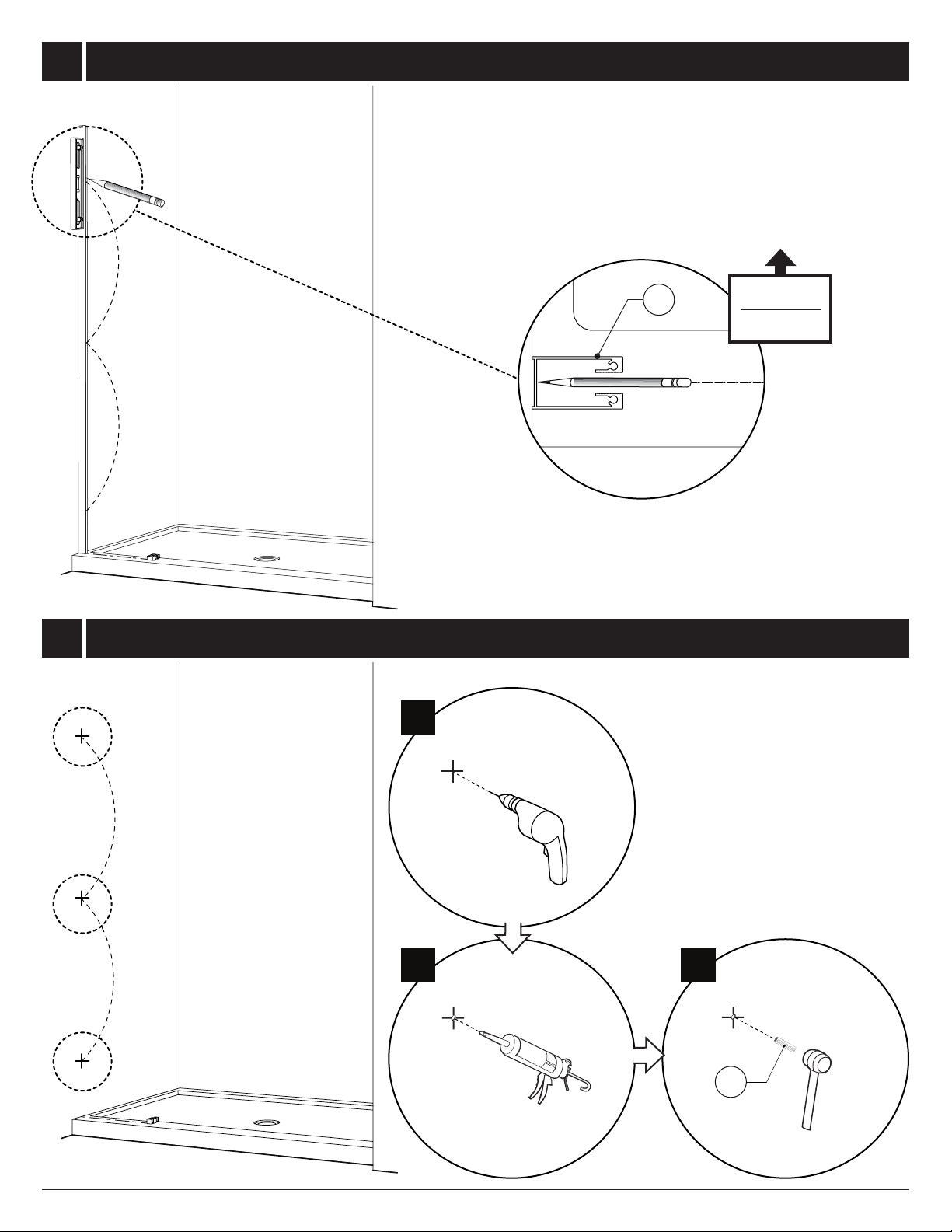

MARK THE LOCATION OF THE WALL JAMB HOLES ON THE WALL
MARQUER L’EMPLACEMENT DES TROUS DU JAMBAGE SUR LE MUR
3
4DRILL , SILICONE AND INSTALL WALL PLUGS ON THE WALL
PERCER, CALFEUTRER ET INSTALLER LES CHEVILLES SUR LE MUR
A
B C
20
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
1

11

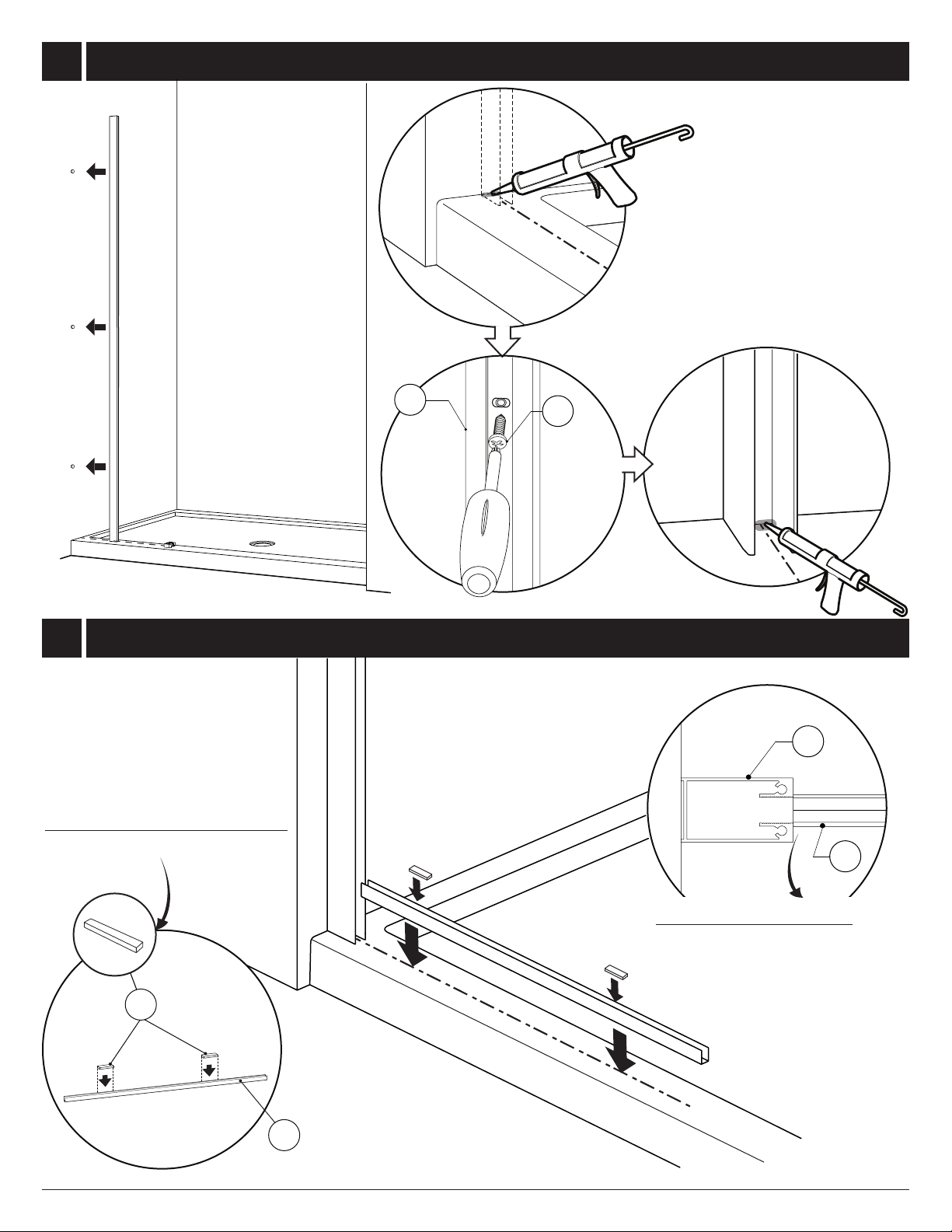

5INSTALL THE WALL JAMB / INSTALLER LE JAMBAGE
6
121

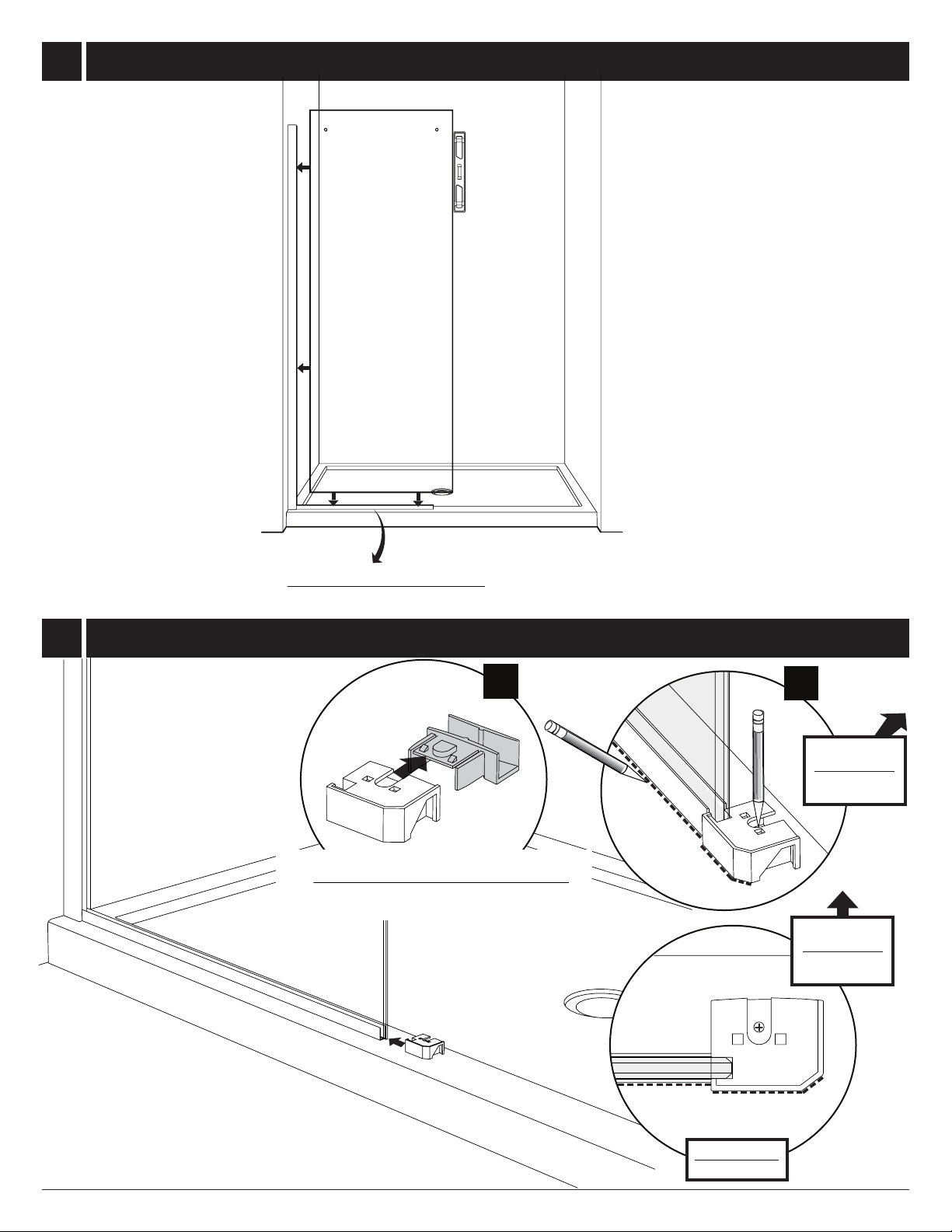

TEMPORARILY PLACE THE U-CHANNEL / PLACER LE PROFILÉ EN TEMPORAIREMENT
«U»
Place two clear setting blocks
1/8” in the "U"-channel.
Placer deux blocs de niveau transparents
1/8” de dans le prolé en «U».
26
4
Make sure the U-channel is ush
with exterior of walljamb
S’assurer que le prolé en «U» est aligné
avec l’ extérieur du jambage
1
4

12
7
8
Use additional setting
blocks to adjust if necessary.
Utiliser des blocs de niveau transparents
supplémentaires pour ajuster si nécessaire.
TOP VIEW
VUE DU HAUT
A
Remove the interior plastic part from bottom
guide and mark the bottom guide hole .
Enlever la pièce intérieur en plastique du guide
et marquer le trou du guide inférieur .
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
PLACE AND MARK THE PLACEMENT OF THE U-CHANNEL AND BOTTOM GUIDE
PLACER ET MARQUER L’EMPLACEMENT DU PROFILÉ EN «U» ET DU GUIDE INFÉRIEUR
INSTALL THE FIXED PANEL AND LEVEL / INSTALLER LE PANNEAU FIXE ET NIVELER
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

13
9

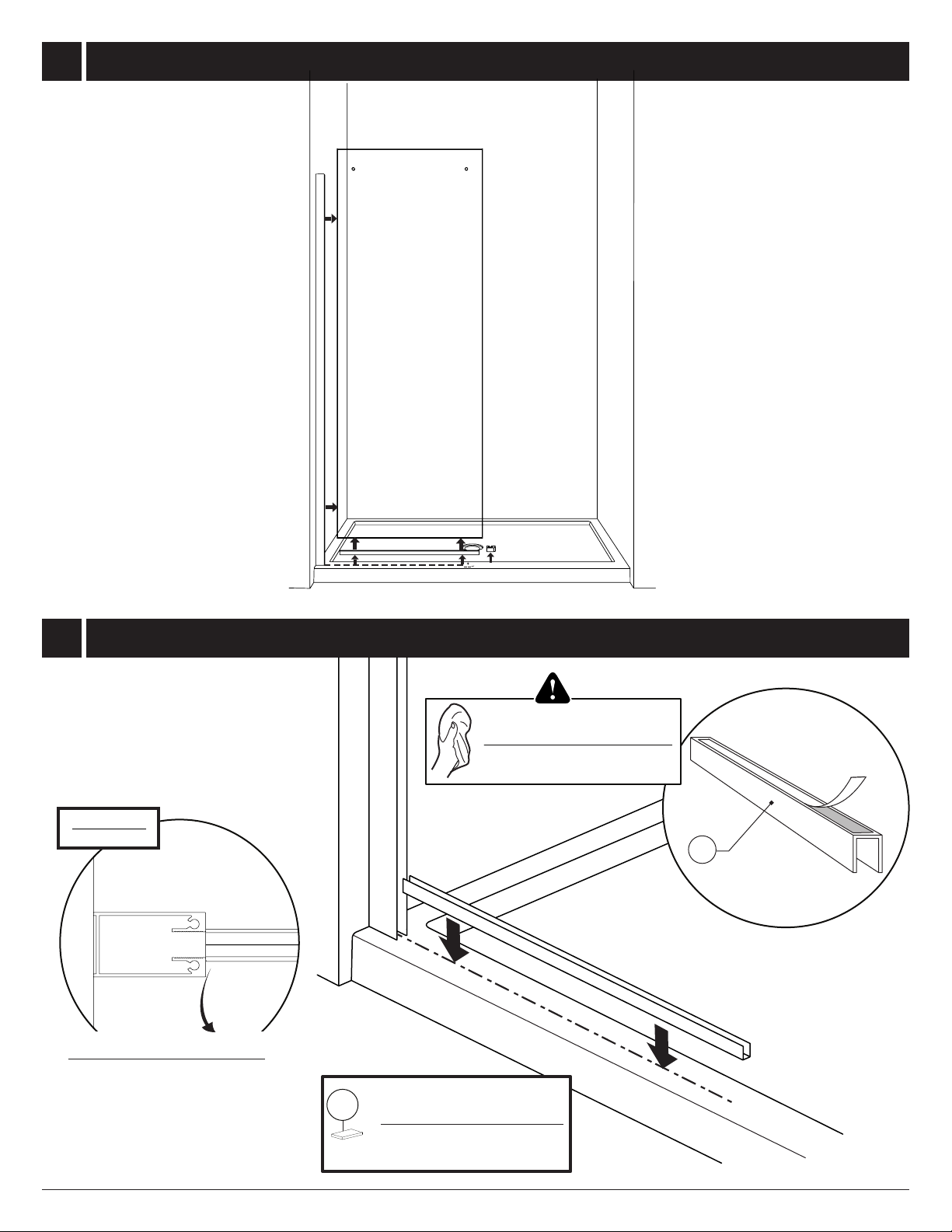

10 INSTALL THE U-CHANNEL ON THE PREVIOUSLY MARKED LOCATION
INSTALLER LE PROFILÉ EN «U» SUR LA PLACE MARQUÉE PRÉCÉDEMMENT
4
Wipe the base with a clean cloth
before installing the U-channel.
Essuyer la base avec un chion propre
avant d’installer le prolé en «U».
REMOVE THE FIXED PANEL, U-CHANNEL AND BOTTOM GUIDE
ENLEVER LE PANNEAU FIXE, LE PROFILÉ EN «U» ET LE GUIDE INFÉRIEUR
Do not forget to replace the clear
setting blocks in the u-channel
Pas oublier replacer les blocs de niveau
trasparents dans le prolé en «U»
26
Make sure the U-channel is ush
with exterior of walljamb
S’assurer que le prolé en «U» est aligné
avec l’ extérieur du jambage
TOP VIEW
VUE DU HAUT

14
11
5
A
B
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
21
DRILL AND SILICONE THE BOTTOM GUIDE LOCATION
PERCER ET CALFEUTRER L’EMPLACEMENT DU GUIDE INFÉRIEUR

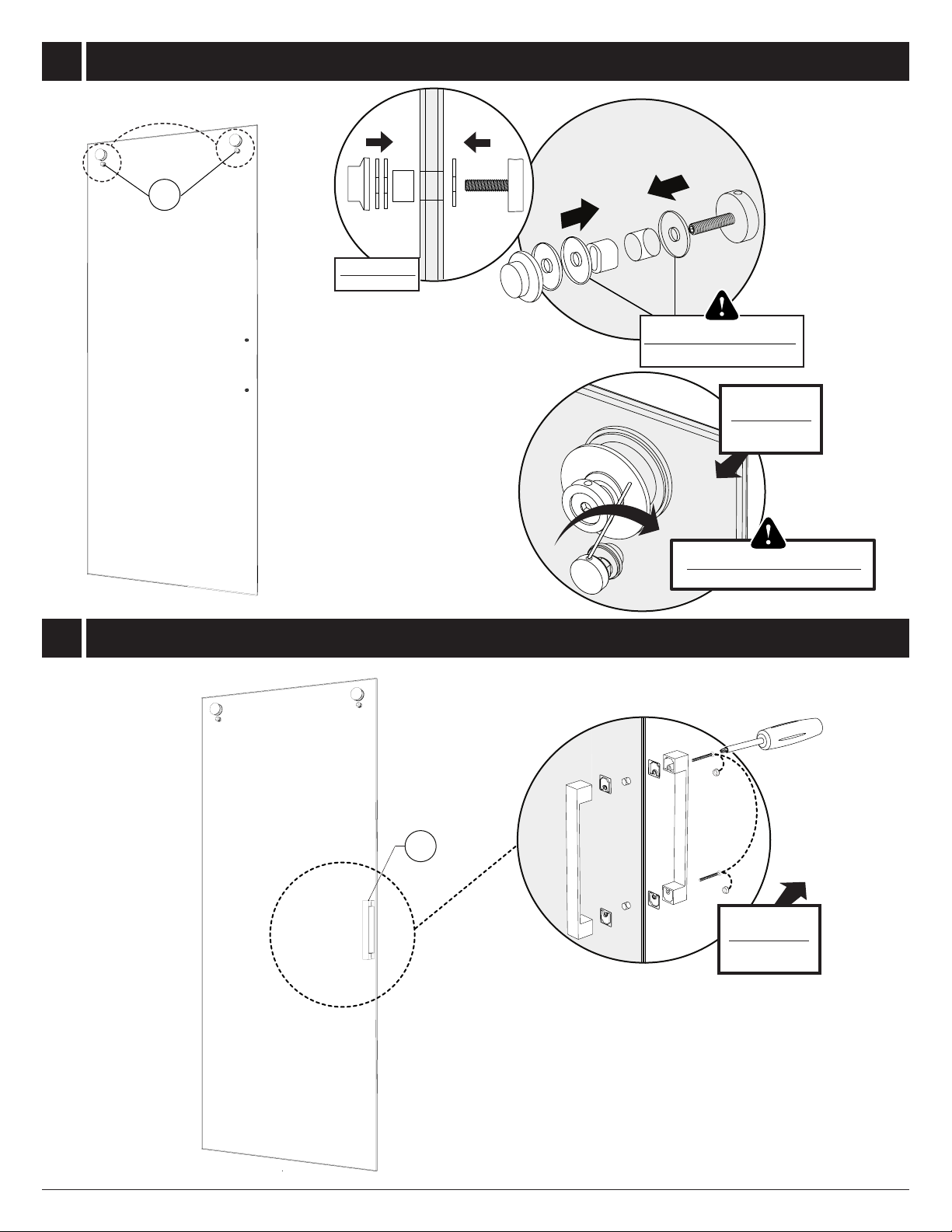

12 INSTALL THE ROLLERS ONTO THE DOOR
I NSTALLER LES ROULETTES SUR LA PORTE
17
Do not place the roller cap in this step
Ne pas placer le capuchon des roulettes dans cette étape
ENSURE THAT THE SLIDING DOOR IS FLUSH AGAINST
THERETURNPANEL.ADJUSTTHEROLLER’SECCENTRIC
WASHER IF NECESSARY.
ASSURER QUE LE PANNEAU DE PORTE
COULISSANTE EST D’APLOMB CONTRE LE PANNEAU DE
RETOUR. AJUSTER LA RONDELLE EXCENTRIQUE DE LA
ROULETTE SI NÉCESSAIRE.
Door panel at its
highest position
Panneau de porte à la
position la plus haute
B
ADoor panel at its
lowest position
Panneau de porte à la
position la plus basse
FOR SQUARE ROLLER INSTALLATION ,REFER TO END OF THE MANUAL
POUR INSTALLATION DES ROULETTE CARRÉES ,RÉFÉRER À LA FIN DU MANUEL
*
Use screws with threadlocker
coating provided in the bag
Utiliser les vis recouvertes de produit
blocant pour filetage incluses dans le sachet
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

15
FOR SQUARE ROLLER INSTALLATION ,REFER TO END OF THE MANUAL
POUR INSTALLATION DES ROULETTE CARRÉES ,RÉFÉRER À LA FIN DU MANUEL
16
13 INSTALL THE ANTI-JUMPS ONTO THE DOOR /INSTALLER LES ANTI-SAUTS SUR LA PORTE
DON’T TIGHTEN THE ANTI-JUMPS
NE PAS SERRER LES ANTI-SAUTS
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
14 INSTALL THE HANDLE ONTO THE DOOR
INSTALLER LA POIGNÉE SUR LA PORTE
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
15
Do not forget the gaskets
Ne pas oublier les joints
SIDE VIEW
VUE DE CÔTÉ

16
TOP VIEW
VUE DU HAUT
13
9
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
INSTALL THE MAGNETIC SIDE DOOR GASKET / INSTALLER LE JOINT LATÉRAL MAGNÉTIQUE DE LA PORTE
15
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
PLACE THE DOOR INSIDE THE SHOWER
PLACER LA PORTE À L’INTÉRIEUR DE LA DOUCHE
16
Place door inside shower on
cardboard or a towel to protect it.
Placer la porte à l'intérieur de
la douche sur un carton ou une
serviette pour la protéger.

17

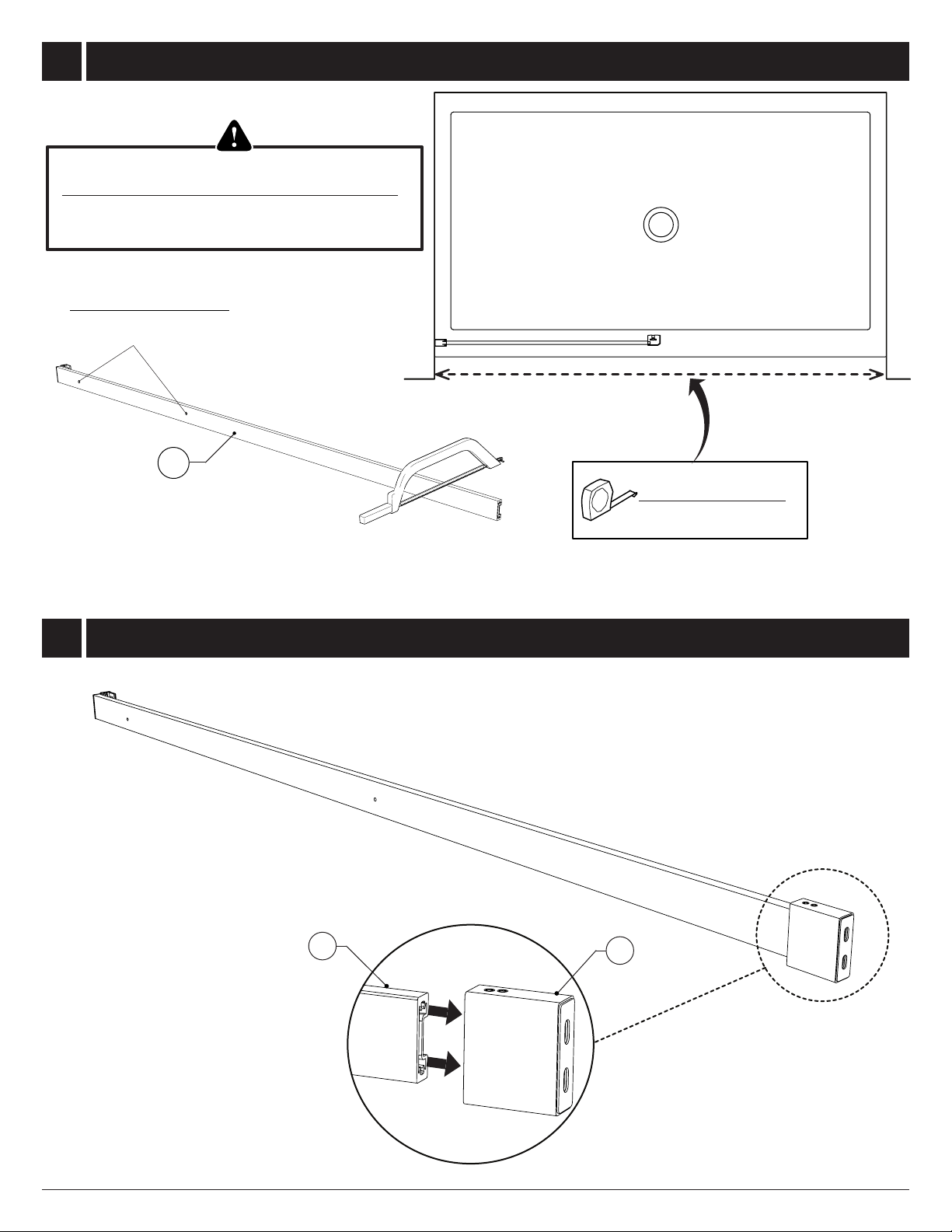

Cut the running rail 3 1/4” (83mm) shorter than the opening.
Trim the running rail on the side with no holes
Couper la barre de roulement 3 1/4” (83mm) plus court que l’ouverture.
Couper la barre de roulement du côté sans trous
Glass fastener holes
(xed panel side).
Trous des xations de verre
(côté du panneau xe).
19
CUT THE RUNNING RAIL / COUPER LA BARRE DE ROULEMENT
17
OPENING STARTS FROM
FINISHED WALLS
OUVERTURE DÉBUT DU MUR FINI
18 INSERT THE WALL MOUNT BRACKET ONTO THE RUNNING RAIL
INSÉRER LE SUPPORT MURAL SUR LA BARRE DE ROULEMENT
14
19

18
20
19
LEVEL THE FIXED PANEL / NIVELER LE PANNEAU FIXE
INSTALL THE FIXED PANEL / INSTALLER LE PANNEAU FIXE
Use additional setting
blocks to adjust if necessary.
Utiliser des blocs de niveau transparents
supplémentaires pour ajuster si nécessaire.

19
INSTALL THE FIXED PANEL WALL JAMB GASKET / INSTALLER LE JOINT DU JAMBAGE DU PANNEAU FIXE
Trim excess if necessary.
Couper l'excédent si nécessaire.
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
2
3
TOP VIEW
VUE DU HAUT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE

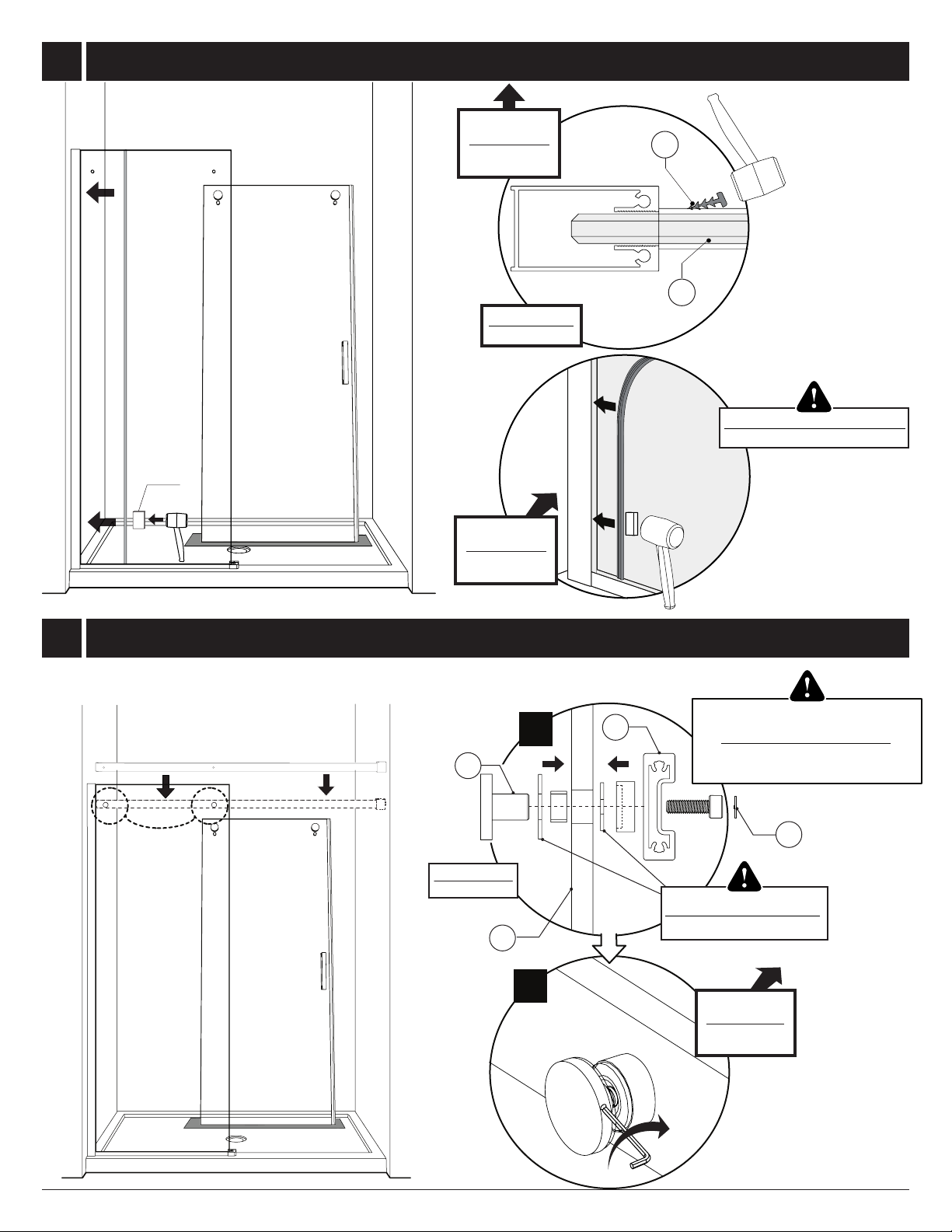

INSTALL THE RUNNING RAIL ONTO THE FIXED PANEL WITH THE GLASS FASTENERS
INSTALLER LA BARRE DE ROULEMENT AVEC LES FIXATIONS DE VERRE
Block
Bloc
21
22
FOR SQUARE FASTENERS INSTALLATION ,REFER TO END OF THE MANUAL
POUR INSTALLATION DES FIXATIONS CARRÉES ,RÉFÉRER À LA FIN DU MANUEL
*
3
19
18
24
B
A
Do not forget the gaskets.
Ne pas oublier les joints.
SIDE VIEW
VUE DE CÔTÉ
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
Use screws with threadlocker
coating provided in the bag
Utiliser les vis recouvertes de produit
blocant pour filetage incluses dans le sachet

20
LEVEL THE RUNNING RAIL, SLIDE THE BRACKET AGAINST THE WALL AND MARK ITS PLACEMENT
NIVELER LA BARRE DE ROULEMENT, GLISSER LE SUPPORT VERS LE MUR ET MARQUER L'EMPLACEMENT
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
23
REMOVE THE FASTENERS AND THE RUNNING RAIL
ENLEVER LES FIXATIONS DE VERRE ET LA BARRE DE ROULEMENT
3
19
24
A
B
SIDE VIEW
VUE DE CÔTÉ
INTERIOR
SHOWER SIDE
INTÉRIEUR
DE LA DOUCHE
24
Use additional setting
blocks to adjust if necessary.
Utiliser des blocs de niveau transparents
supplémentaires pour ajuster si nécessaire.
18
Use screws with threadlocker
coating provided in the bag
Utiliser les vis recouvertes de produit
blocant pour filetage incluses dans le sachet
