Artweger DYNAMIC 6E0 Series User manual

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
1 / 28
Artweger
DYNAMIC
6E0..
NEDERLANDS
Vertaling
Voordien gebruik zorgvuldig lezend! Overhandig de klant voor het kijken omhooggaand en opslag!
MONTAGEVOORSCHRIFT
HOEKINSTAP met 2 pendeldeuren en 2 vaste delen, profiel beperkt
FRANCAIS
Traduction
Avant emploi lire soigneusement! Remettez le au client pour la recherche et le stockage!
NOTICE DE MONTAGE
ACCÈS D’ANGLE avec 2 portes battantes et 2 parties fixes, au cadre réduit
ENGLISH
Translation
Read carefully before use! Hand over to the customer for looking up and storage!
ASSEMBLY INSTRUCTIONS
CORNER ENTRY 2 doors and 2 fixed parts, partially framed
DEUTSCH
Originalsprache
Vor Gebrauch sorgfältig lesen! Zum Nachschlagen und Aufbewahren dem Endkunden übergeben!
MONTAGEANLEITUNG
ECKEINSTIEG mit 2 Pendeltüren und 2 Fixteile, teilgerahmt

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
2 / 28
Artweger
DYNAMIC
OVERVIEW
OVERVIEW ................................................................................2
SAFETY INSTRUCTIONS ..............................................................4

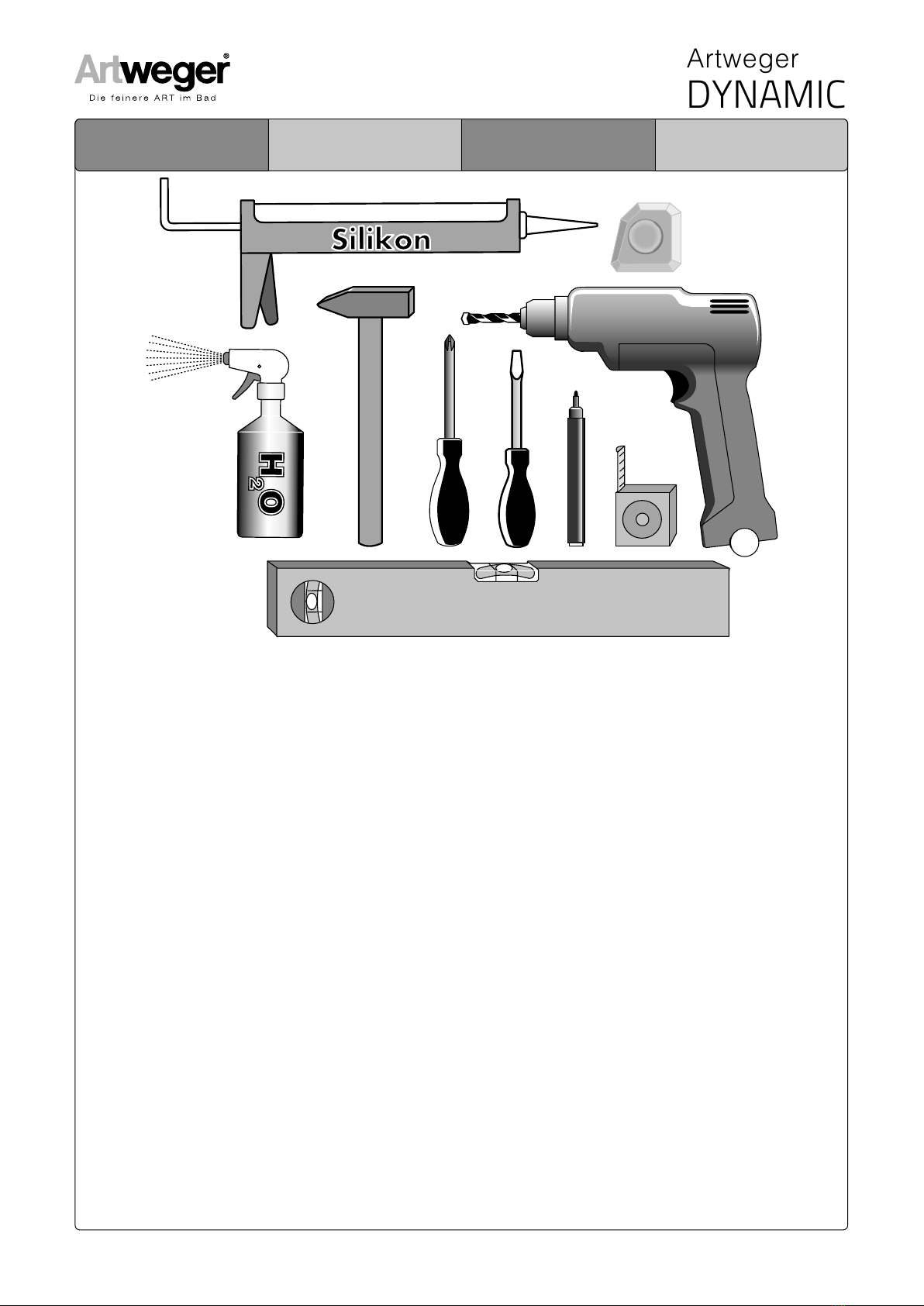

NECESSARY TOOLS.....................................................................6
ASSEMBLY KIT...........................................................................7
ASSEMBLY VARIATIONS..............................................................8
ADJUSTMENT RANGE .................................................................8
ASSEMBLY VARIATIONS..............................................................9

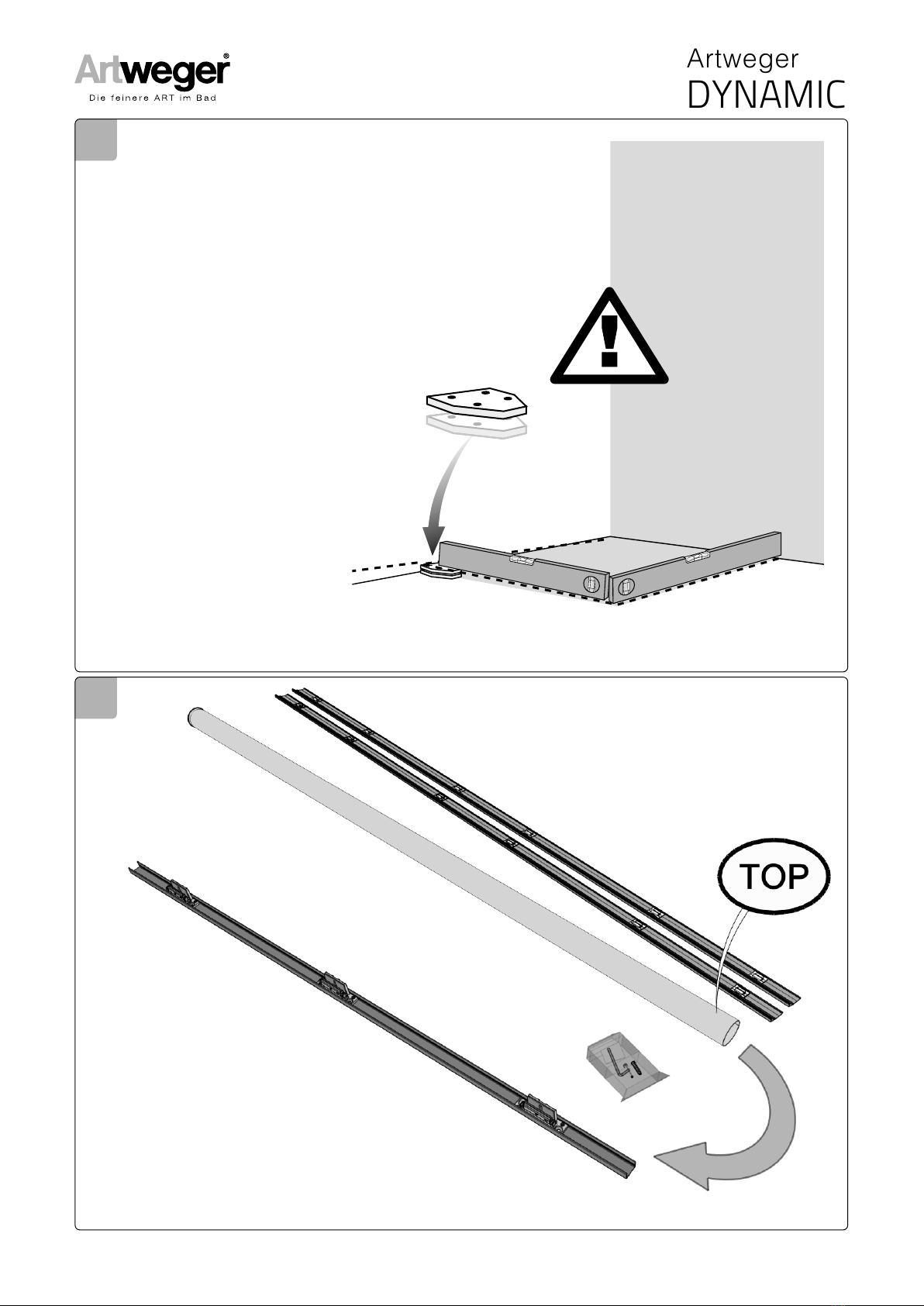

TRAY INSTALLATION
MEASUREMENT.........................................................................9
ASSEMBLY ..............................................................................10

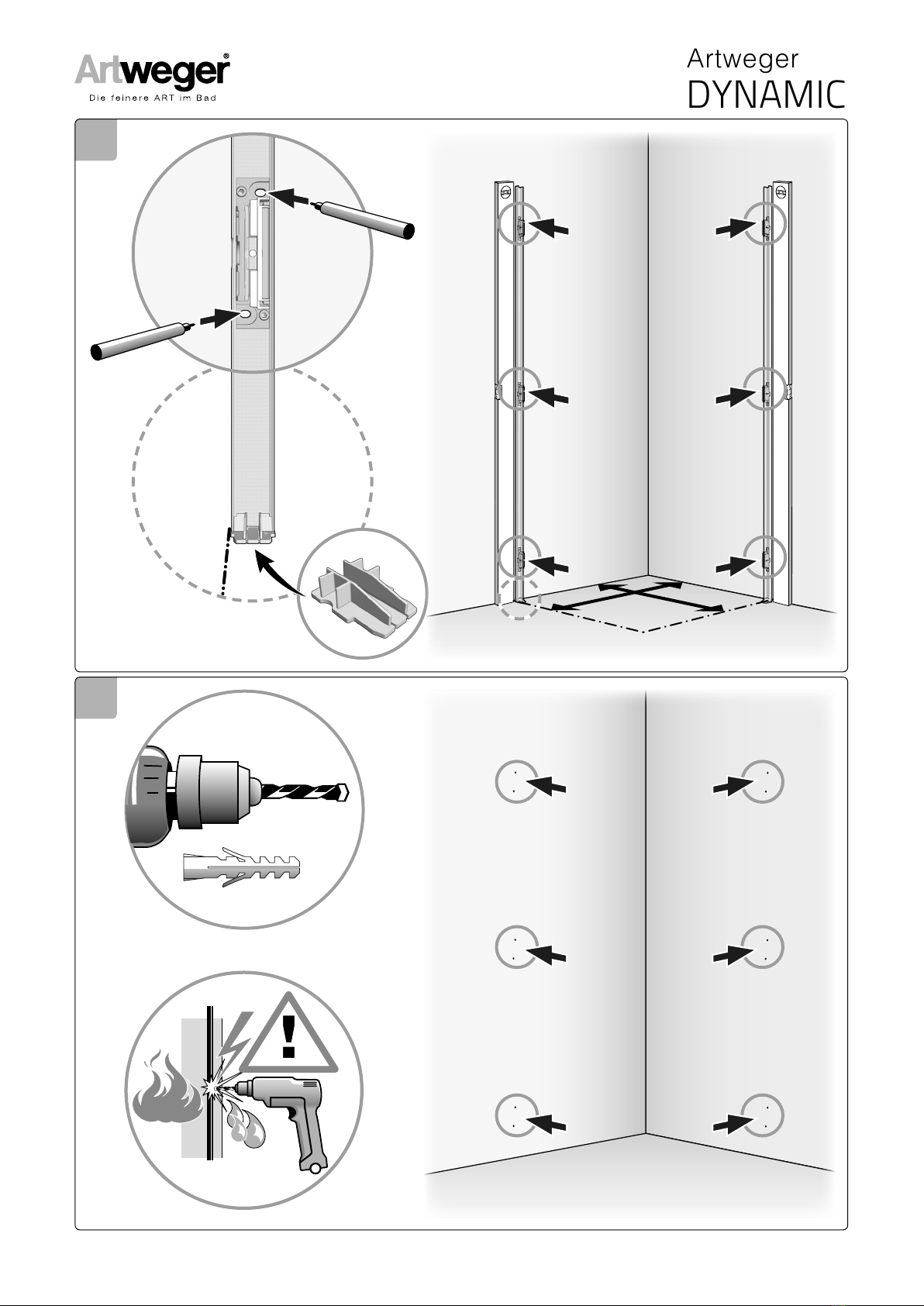

»INSTALLATION OF IMMOVABLE ELEMENT.......................11
»ADJUST.......................................................................13
»INSTALLATION OF STABILIZER.......................................15
»INSTALLATION DOOR....................................................18
»INSTALLATION OF HANDLE ...........................................18
»INSTALLATION OF SEALING STRIP..................................20
»SEALING WITH SANITARY SILICONE ...............................24
SPARE PARTS...........................................................................28
INHALTSVERZEICHNIS
INHALTSVERZEICHNIS................................................................2
SICHERHEITS-HINWEISE.............................................................4
BENÖTIGTES WERKZEUG ............................................................6
MONTAGESET ............................................................................7
MONTAGEVARIANTEN ................................................................8
VERSTELLBEREICH.....................................................................8
MONTAGEVARIANTEN ................................................................9
WANNEN-
EINBAUMASS ............................................................................9
MONTAGE ...............................................................................10
»MONTAGE FIXTEIL........................................................11
»JUSTIEREN ..................................................................13
»MONTAGE STABILISATOR ..............................................15
»MONTAGE TÜR.............................................................18
»MONTAGE GRIFF ..........................................................18
»MONTAGE DICHTLEISTEN .............................................20
»ABDICHTEN MIT SANITÄRSILIKON.................................24
ERSATZTEILE ...........................................................................28

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
3 / 28
Artweger
DYNAMIC
OVERZICHT
Montagevoorschrift voor inbouw LINKS -
bij inbouw RECHTS - montage in spiegelbeeld.
OVERZICHT ...............................................................................3
VEILIGHEIDS VOORSCHRIFTEN....................................................4
BENODIGD GEREEDSCHAP..........................................................6
MONTAGESET ............................................................................7
MONTAGEVARIANTEN ................................................................8
VERSTELBAARHEID....................................................................8
MONTAGEVARIANTEN ................................................................9
DOUCHEBAK-
INBOUWMAAT...........................................................................9
MONTAGE ...............................................................................10
»MONTAGE VAST DEEL ...................................................11
»GOED AFSTELLEN.........................................................13
»MONTAGE STABILISATor ...............................................15
»MONTAGE DEUR...........................................................18
»MONTAGE GREEP .........................................................18
»MONTAGE AFDICHTINGEN ............................................20
»AFDICHTEN MET SANITAIR-SILICONEN...........................24
ONDERDELEN..........................................................................28
VUE D’ENSEMBLE
VUE D’ENSEMBLE ......................................................................3
INSTRUCTIONS SÉCURIT .............................................................4
OUTILLAGE NECESSAIRE.............................................................6
SET DE MONTAGE.......................................................................7
VARIANTES DE MONTAGE ...........................................................8
POSITIONNEMENT .....................................................................8
VARIANTES DE MONTAGE ...........................................................9
MESURES POUR MONTAGE
SUR RECEVEUR..........................................................................9
MONTAGE ...............................................................................10
»MONTAGE PARTIE FIXE .................................................11
»AJUSTER .....................................................................13
»MONTAGE STABILISATEUR ............................................15
»MONTAGE DE LA PORTE................................................18
»MONTAGE POIGNÉE......................................................18
»MONTAGE BAGUETTES D’ÉTANCHÉITÉ ...........................20
»ETANCHER AVEC DU SILICONE SANITAIRE.......................24
PIÈCES DÉTACHÉES ..................................................................28

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
DE Vor dem
Einbau der Wan-
ne bitte unbe-
dingt beachten!
• Wanne vor dem Einbau, auf Rich-
tigkeit, Beschädigungen und das
Zubehör auf Vollständigkeit über-
prüfen.
• Bei sichtbarem Schaden Produkt
keinesfalls einbauen!
• Wird die Wanne überfliest, unbe-
dingt die Wanneneinbaumaße der
Duschabtrennung beachten.
Unsere Haftung beschränkt sich alleine
auf unsere Produkte und kann daher
nicht auf den
Ein- und Ausbau ausgedehnt werden.
Die Kosten für einen nachträglichen
Aus- und Einbau
eines Produkts und die damit verur-
sachten Schäden sind kein Bestandteil
der Garantie.
Beachten Sie beim Bohren der
Löcher, dass Sie keine
Leitungen (Elektro, Gas, Was-
ser) beschädigen.
EN Please note
carefully before
installing the
tub!
• Before installing, check the tub for
correctness and damage and the
accessories for completeness.
• Do not under any circumstances in-
stall product with visible damage!
• If the tub is to be tiled, the tub ins-
tallation dimensions of the shower
enclosure must be taken into ac-
count.
Our liability is limited to our products
alone and therefore cannot be exten-
ded to installation and dismantling.
Costs for subsequent dismantling and
installation of a product and damage
caused thereby are not part of the gu-
arantee.
When drilling holes do not da-
mage hidden pipes and wiring.
FR A respecter
impérativement
avant le montage
de la baignoire !
• Avant montage de la baignoire,
vérifier qu’il s’agit du bon modèle,
qu’elle n’est pas endommagée et
que les accessoires sont complets.
• En cas de dommages visibles, ne
pas monter le produit!
• Si le rebord de la baignoire sera
couvert par le carrelage, respecter
impérativement les dimensions de
montage de l’écran de douche.
Notre responsabilité se limite à nos
produits et ne peut être étendue sur
l’installation et le démontage. Les coûts
générés lors d’un démontage après in-
stallation et d’une ré-installation d’un
produit et les dommages qui en résul-
tent ne pourront être pris en charge par
la garantie.
Faites attention en percant les
trous de ne pas endommager
les tuyauteries (cables élec-
triques, canalisations de gaz,
d´eau, etc).
NL Voor in-
bouw van het
bad beslist in
acht nemen!
• Bad voor het inbouwen op juist-
heid, beschadigingen en toebeho-
ren op volledigheid controleren.
• Bij zichtbare beschadiging product
in geen geval inbouwen!
• Wanneer het bad betegeld wordt,
beslist de inbouwmaten van de
badkuip en van de doucheafschei-
dingin acht nemen.
Onze aansprakelijkheid is beperkt tot
onze producten en kan daarom niet
op de in- en uitbouw uitgebreid wor-
den. De kosten voor een latere uit- en
inbouw van een product en de daaruit
voortvloeiendeschadezijn geen onder-
deel van de garantie.
bij het boren van gaten er op
letten, dat U geen leidingen
(elektro, gas of water) be-
schadigt!
4 / 28
Artweger
DYNAMIC
VEILIGHEIDSVOORSCHRIFTENINSTRUCTIONS SÉCURITSAFETY INSTRUCTIONSSICHERHEITSHINWEISE

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
DE ACHTUNG!
Beim Hantieren
mit Glas Schutz-
kleidung tragen!
Bitte untersuchen Sie nach dem Auspa-
cken das Einscheiben-Sicherheitsglas
(ESG) unverzüglich auf mögliche
Transportschäden, wie abgesprungene
Kanten oder Ecken. Wird ein Schaden
festgestellt bitte umgehend Scha-
densmeldung machen und die Scheibe
nicht einbauen, da dieser Fehler auch
später zu einem Bruch führen kann!
Alle Gläser werden vor dem Verpacken
sorgfältigst kontrolliert. Spätere Re-
klamationen, auch bei Bruch, können
daher nicht anerkannt werden.
EN ATTENTION!
Wear protective
clothing when
handling glass!
Please examine the single-pane safety
glass for possible transport damage
such as chipped edges or corners im-
mediately after unpacking. If damage
is detected do not install the pane
because a defect can lead to breakage
later! Please make a damage report
without delay! All glass panes are cont-
rolled with utmost care before packing.
Therefore later complaints cannot be
acknowledged, even in
case of breakage.
FR ATTENTION !
Portez des
vêtements
protecteurs en
manipulant du
verre.
Mercide vérifierimmédiatementle ver-
re de sécurité monofeuille au déballage
sur d’éventuels dommages survenus
au transport, tels que chants et angles
écaillés. Si toutefois un défaut a été
constaté, merci d’en faire la déclaration
au plus vite et ne pas monter la vitre,
car ce défaut peut être, par la suite, à
l’origine d’une casse! Tous les verres
sont contrôlés minutieusement avant
le conditionnement. Pour cette raison,
aucune réclamation ultérieure, même
en cas de casse, ne pourra être
prise en compte.
NL ATTENTIE !
Bij het hanteren
van glas be-
schermde kle-
ding dragen!
Na het uitpakken het enkel veilig-
heidsglas (ESG) onmiddellijk op mo-
gelijke transport- beschadigingen,
zoals afgesprongen kanten of hoeken,
controleren. Wordt een beschadiging
vastgesteld, dan mag het glas niet
worden ingebouwd, omdat deze scha-
de ook later tot een breuk kan leiden
!Bij een vastgestelde schade, meldt dit
onmiddellijk! Al het glas wordt voor het
verpakken zorgvuldig gecontroleerd.
Latere reclames, ook bij breuk, kunnen
daarom niet geaccepteerd worden.
5 / 28
Artweger
DYNAMIC

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
6 / 28
Artweger
DYNAMIC
1m, 2m
PH2
ø 6mm
ø 8mm
3,0
BENODIGD GEREEDSCHAPOUTILLAGE NECESSAIRENECESSARY TOOLSBENÖTIGTES WERKZEUG

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
7 / 28
Artweger
DYNAMIC
12x 4,8X60MM
MatNr: 2477
12x 125A-5,3-A2
MatNr: 2430
12x Ø 8mm
MatNr: 24409
2x M8x5mm
MatNr: 24412
2x SW 4
MatNr: 18750
4x
MatNr: 705722
4x
MatNr: 705723
2x
MatNr: 704520
1x
MatNr: 705603 1
1x
MatNr: 705603 2
2x
MatNr: 705604
2x 2x 2x 1x
MatNr:705736
2x
MatNr: 705750
2x
MatNr: 18964
Ø 6mm
MONTAGESETSET DE MONTAGEASSEMBLY KITMONTAGESET

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
Auftrag Nr.:
Sondergrößen • special sizes • mesures spéciales • speciale maten
Serie B C
75 72,4cm ± 1cm 72,4cm ± 1cm
B= cm C= cm 80 77,4cm ± 1cm 77,4cm ± 1cm
90 87,4cm ± 1cm 87,4cm ± 1cm
100 97,4cm ± 1cm 97,4cm ± 1cm
• Inkl. 2 Stabilisatoren.
• BeiWannenmaß 90×75,
inkl. 1 Stabilisator.
• Incl. 2 stabilisers.
• Shower tray 90×75,
incl. 1 stabiliser.
• Deux stabilisateurs seront fourni.
• En cas de dimension d‘installation
du receveur 90×75,
Stabilisateur inclus.Incl.
• 2 stabilisatoren.
• Bij bak-inbouwmaat 90×75,
incl. 1 stabilisator.
8 / 28
Artweger
DYNAMIC
C
B
MONTAGEVARIANTEN
VERSTELBAARHEID
NLMontage zonder douchebak.
VARIANTES DE MONTAGE
POSITIONNEMENT
FRMontage sans receveur de douche.
ASSEMBLY VARIATIONS
ADJUSTMENT RANGE
ENAssembly without shower tray.
MONTAGEVARIANTEN
VERSTELLBEREICH
DEMontage ohne Duschwanne.

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
9 / 28
Artweger
DYNAMIC
Serie B C
75 73-75 cm 73-75 cm
80 78-80 cm 78-80 cm
90 88-90 cm 88-90 cm
100 98-100 cm 98-100 cm
• Inkl. 2 Stabilisatoren.
• BeiWannenmaß 90×75,
inkl. 1 Stabilisator.
• Incl. 2 stabilisers.
• Shower tray 90×75,
incl. 1 stabiliser.
• Deux stabilisateurs seront fourni.
• En cas de dimension d‘installation
du receveur 90×75,
Stabilisateur inclus.Incl.
• 2 stabilisatoren.
• Bij bak-inbouwmaat 90×75,
incl. 1 stabilisator.
C
B
16 mm
16 mm
DOUCHEBAK-
INBOUWMAAT
MONTAGEVARIANTEN
NLMontage op douchebak.
MESURES POUR MONTAGE
SUR RECEVEUR
VARIANTES DE MONTAGE
FRMontage sur un receveur de douche.
TRAY INSTALLATION
MEASUREMENT
ASSEMBLY VARIATIONS
ENAssembly on shower tray.
WANNEN-
EINBAUMASS
MONTAGEVARIANTEN
DEMontage auf Duschwanne.

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
10 / 28
Artweger
DYNAMIC
3
2 mm
2 mm
1
2
NLLet op: kontroleert u voor montage
de grootte van uw douchekomb.
Een perfecte montage is alleen mogelijk, als de
bodem horizontaal en de wanden verticaal t.o.v.
elkaar staan.
FRAttention: Avant de débuter le
montage, contrôlez la dimension de votre
paroi de douche
Un montage impeccable n’est possible que si le sol est
parfaitement plan et le murs droits.
ENAttention: Before assembly check
the size of your shower enclosure
Correct installation is only possible if the floor is
horizontal and the walls are vertical.
DEAchtung: Prüfen Sie vor Beginn der
Montage die Größe Ihrer Duschabtrennung
Eine einwandfreie Montage ist nur möglich wenn
der Boden waagrecht und dieWände senkrecht
sind.

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
11 / 28
Artweger
DYNAMIC
12x
Ø 8 mm
2x
3
4

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
12 / 28
Artweger
DYNAMIC
6x
4,8 x 60 mm
12x
1x
SW 4
PH2
SW 4
9 Nm
5
6

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
13 / 28
Artweger
DYNAMIC
GOED AFSTELLENAJUSTERADJUSTJUSTIEREN
>90°
justieren
adjust
ajuster
goed afstellen
justieren
adjust
ajuster
goed afstellen
<90°
SW 4
SW 4
SW 4
SW 4

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
14 / 28
Artweger
DYNAMIC
XX
XX
XX
2
Dimension/
Serie X=
80 x 80 728 mm
90 x 90 870 mm
100 x 100 870 mm
90 x 75 802 mm
90 x 80 802 mm
7
12 mm
2
NO + max. 7 mm
1
NO

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
15 / 28
Artweger
DYNAMIC
2x
ca.45°
8
NO

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
16 / 28
Artweger
DYNAMIC
9
10
9
10
Ø6mm
PH 2
Blick von aussen!
View from outside!
Vue de l‘exterieur!
Van buiten gezien!
3,9x30mm

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
17 / 28
Artweger
DYNAMIC
innen
inside
intérieur
binnenkant
2x
SW 4
PH 2
M5x14mm
11
12

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
18 / 28
Artweger
DYNAMIC
M5 x 20mm / M5
2x
9 mm
1
2
13
XX
==
XX
innen
inside
intérieur
binnenkant

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
19 / 28
Artweger
DYNAMIC
NLDe producent maakt u er op dit punt op attent, dat de montage van de in de levering opgenomen spatrand nodig is om aan de
dichtheidseisen naar norm DIN 14428 te voldoen.Wanneer u afziet van montage van de spatrand, is de producent niet aansprakelijk voor
eventuele daaruit vloeiende schade.
Een latere montage van de spatrand is mogelijk zonder dat een bouwkundige verandering van de doucheafscheiding nodig is. In dit geval
het niet het gebruikte montagemateriaal aan de eindklant
geven om te bewaren.
OPTIONEEL
FRA cet endroit, le fabricant indique expressément que le montage de la baguette de refoulement est indispensable pour obtenir
l’étanchéité requise par la Norme (DIN 14428). Si toutefois cette baguette de refoulement n’est pas installée, le fabricant ne peut, en aucun
cas, être tenu pour responsable des dégâts qui en résulteraient.
Le montage de la baguette de refoulement est toujours possible sans modification de la cabine de douche. Dans ce cas merci de remettre le
matériel de montage non utilisé au client final pour le conserver.
EN OPTION
ENAt this stage the manufacturer makes a point of expressly informing you that mounting of the solid sealing strip delivered is neces-
sary to achieve the degree of sealing required under the standard DIN 14428.
If you dispense with the sealing strip, the manufacturer accepts no liability whatsoever for resulting damages.
It is possible to mount the surge strip at a later date without any changes to the shower side wall. In this case please hand over the unused
fixation materials to the customer for storage.
OPTIONAL
DEDer Hersteller weist an dieser Stelle ausdrücklich darauf hin, dass die Montage der im Lieferumfang enthaltenen Schwallleiste zur
Erreichung der Dichtheitsanforderungen nach Norm (DIN 14428) erforderlich ist. Wird auf die Schwallleiste verzichtet, übernimmt der
Hersteller keinerlei Haftung für daraus resultierende Schäden.
Eine spätere Montage der Schwallleiste ist ohne bauliche Veränderungen an der Duschabtrennung möglich. Für diesen Fall bitte das nicht
verwendete Montagematerial dem Endkunden zur Aufbewahrung übergeben.
OPTIONAL

MA_Dynamic_TG_EE_2Pt_2Ft_110050_10_20
20 / 28
Artweger
DYNAMIC
1
2 34
2
innen
inside
intérieur
binnenkan
t
Kederbearbeitungen
Tür Nische
5-Eckdusche
Eckeinstieg
innen
inside
intérieur
binnenkant
4
14
1
innen
inside
intérieur
binnenkant
