Flymo ELECTRIC DUMP SYSTEM User manual

NOTE: Assembly instructions for tractors factory equipped with
the electric dump system begin with step 17.
1. Beginbyremovingthebatterycoverontheleftsideoftheunit.
The cover is removed by pushing back on the area in front
of the cup holder and then the cover will swing upwards.
2. Removethebatteryconnectorhardwareusinga7/16”wrench
and lift the battery out.
CAUTION:Toavoidarcingthebattery,alwaysremovetheneg-
ativeleadfirstbeforeattemptingtoremovethepositivelead.
3. Remove the bagger and set it down on the ground.
4. Remove the clip and clevis pin from the base of the dump
handle and then remove the dump handle from the top of
the bagger.
5. Using a Phillips head screw driver and 3/8” wrench, remove
the upper bagger handle.
6. Using a Phillips head screw driver and 3/8” wrench, remove
the rear bagger handle.
7. Remove the bagger top from the assembly.

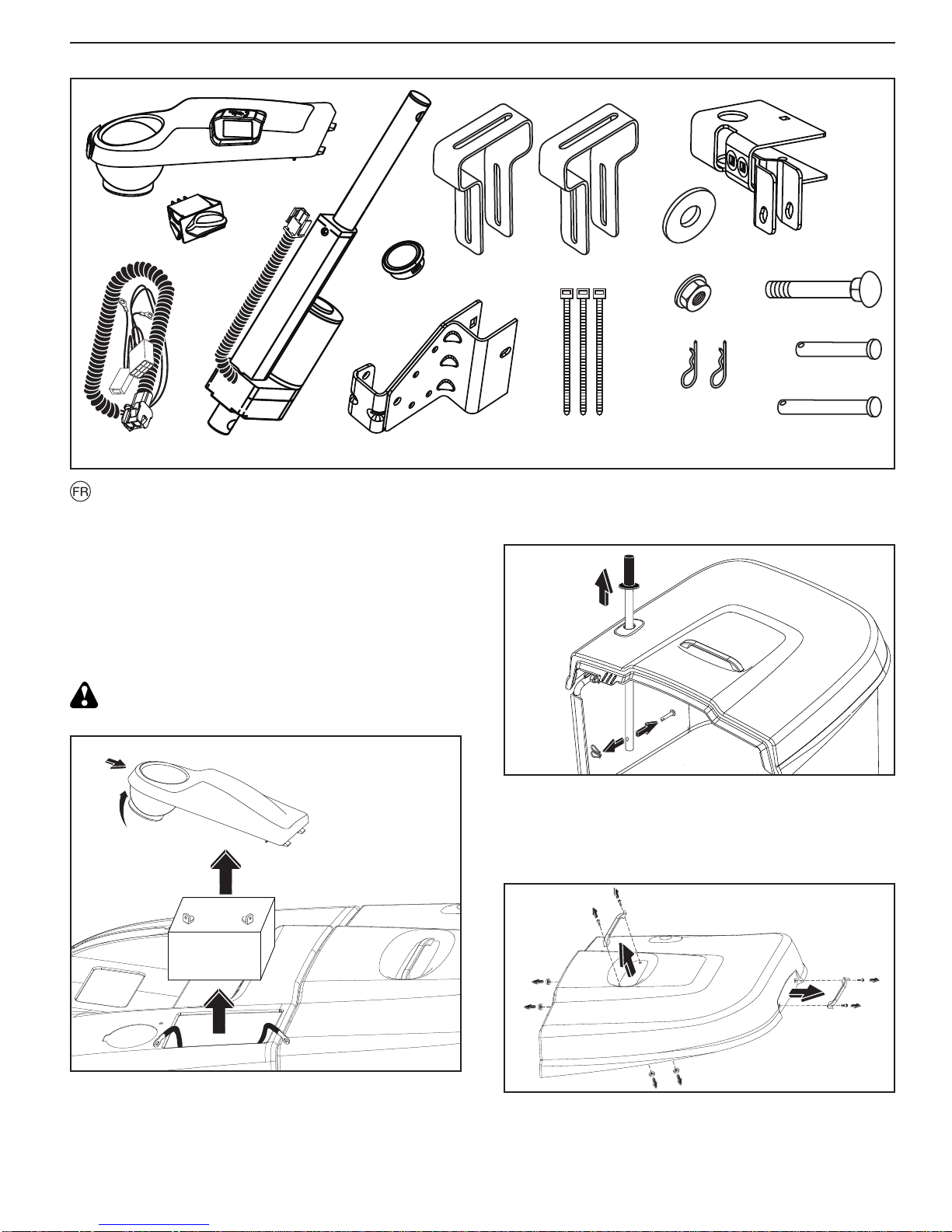

LOOSE PARTS NOT ASSEMBLED
TO RETROFIT TRACTOR WITH ELECTRIC
DUMPING SYSTEM KIT
532 42 82-40
532 43 04-44
532 43 06-66 532 42 82-39 532 42 82-38 532 12 47-56 532 43 04-22
873 90 06-00
532 43 04-24 532 43 27-55 819 13 20-12 532 43 07-70
532 12 47-88
532 00 49-29
872 14 06-22
532 43 20-32 Rev. 1
ELECTRIC DUMP SYSTEM ASSEMBLY KIT
MONTAGEKIT FÜR DAS ELEKTRISCHE
AUSKIPPSYSTEM
KIT DE MONTAGE DU SYSTÈME DE
BASCULEMENT ÉLECTRIQUE
KITDESISTEMADEDESCARGAELÉCTRICO
KIT PER IL MONTAGGIO DI UN SISTEMA DI
RACCOLTA ELETTRICO
MONTAGESET ELEKTRISCH
STORTSYSTEEM

2
12. Using a 3/8” socket and Phillips head screw driver, reinstall
the bagger cover and handles.
13. Route the jumper harness so that the eye loops and switch
plug are in the battery hole and the actuator plug passes
through the back plate along side of the bagger support
bracket on the left side of the tractor.
14. Reinstall the battery.
• Ensure the harness is routed over top of the battery from
the rearward, right corner.
• Connecttheredwiretothepositiveterminalfirst,followed
by the black wire to the negative terminal. Ensure the
leads are flat against the battery before tightening down
the hardware.

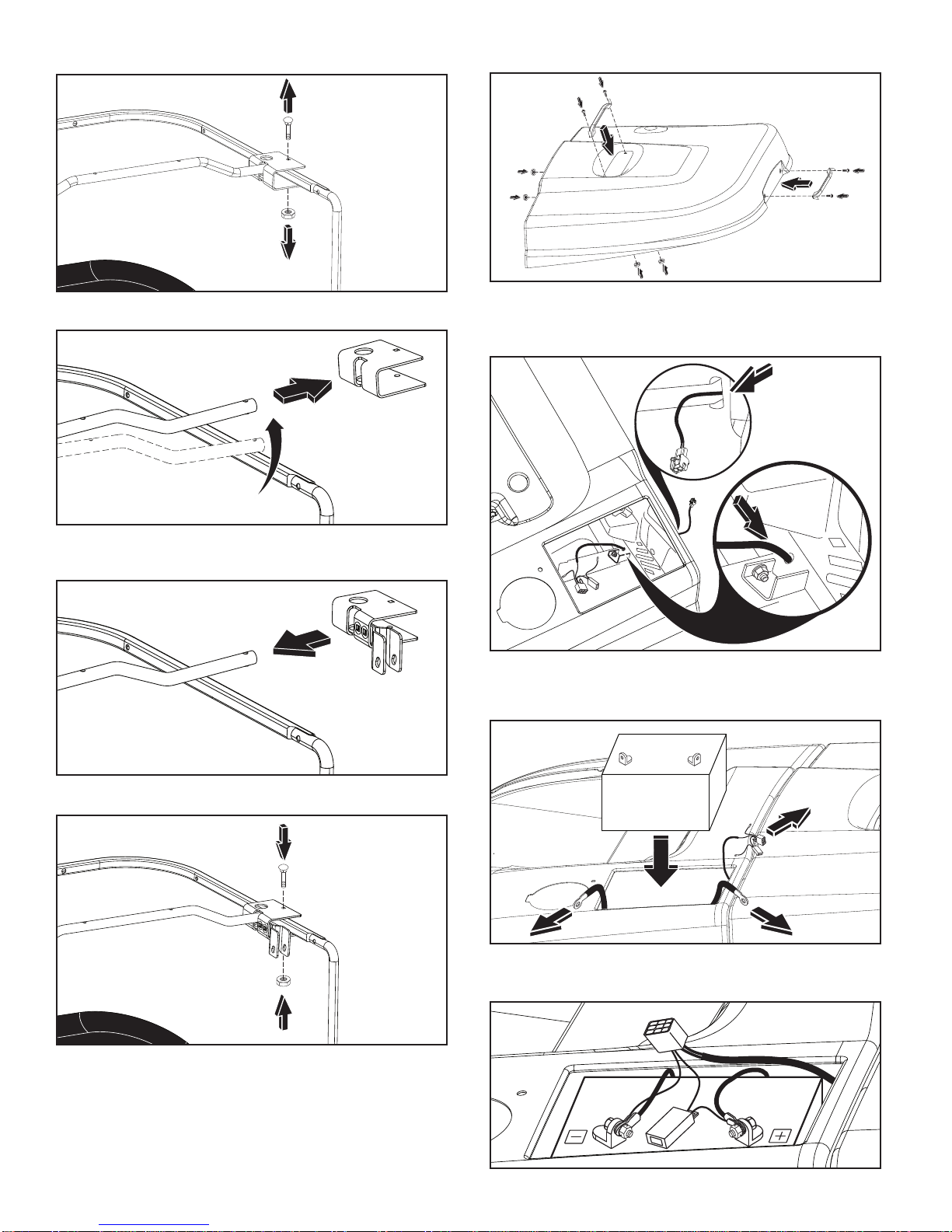

8 Using a 7/16” socket, remove the nut and carriage bolt that
hold the upper side bracket onto the bagger.
9 Lift up on the cross shaft and remove the upper side bracket
from the bagger.
10 Installthenewupperbracketassemblyfromthekitbysliding
it onto the cross shaft and then align the bolt holes.
11 Using a 7/16” socket, reinstall the carriage bolt and nut to
hold in the upper bracket assembly.

3
21. Connect the wire connectors between the actuator and har-
ness. Use the zip ties in the kit to secure the wires to the
bagger frame.

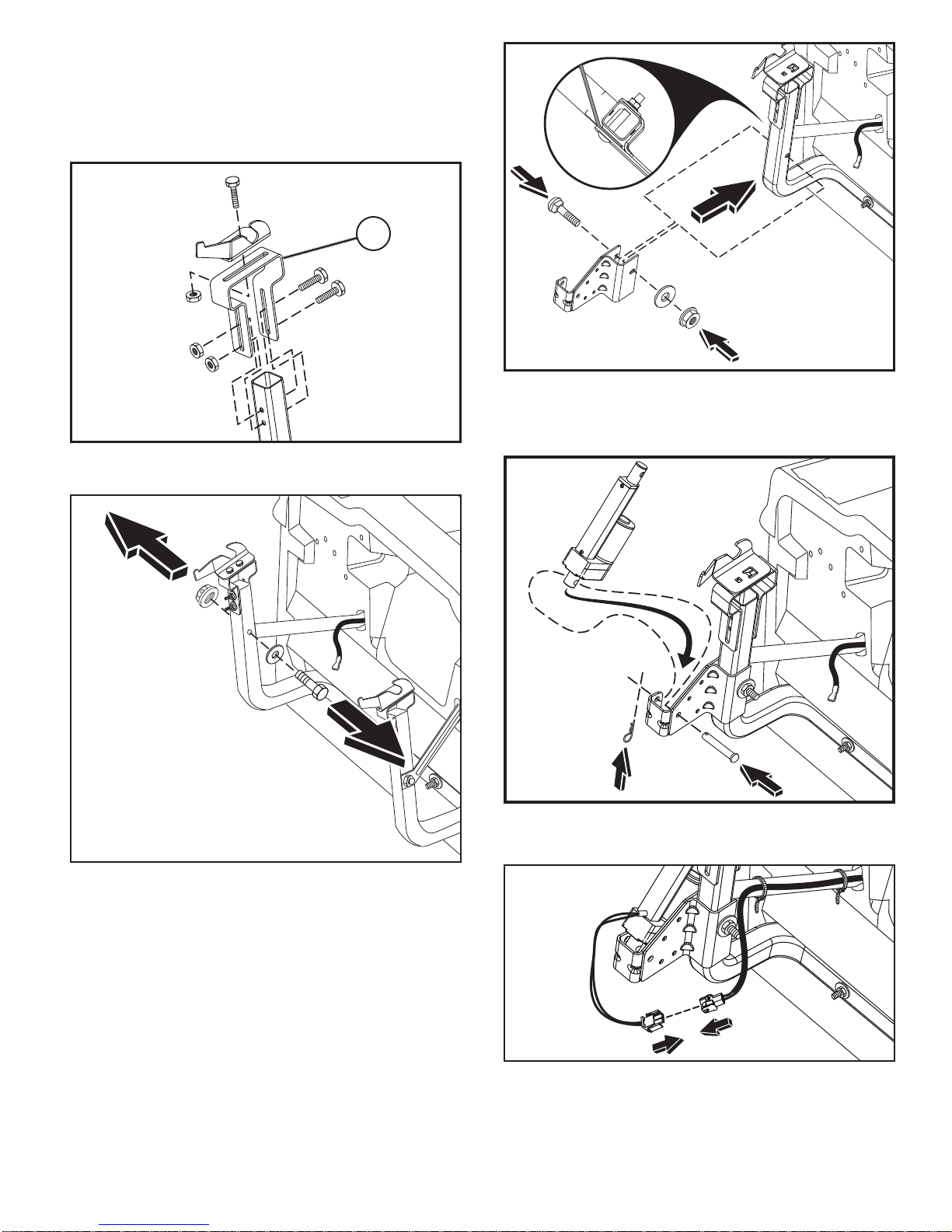

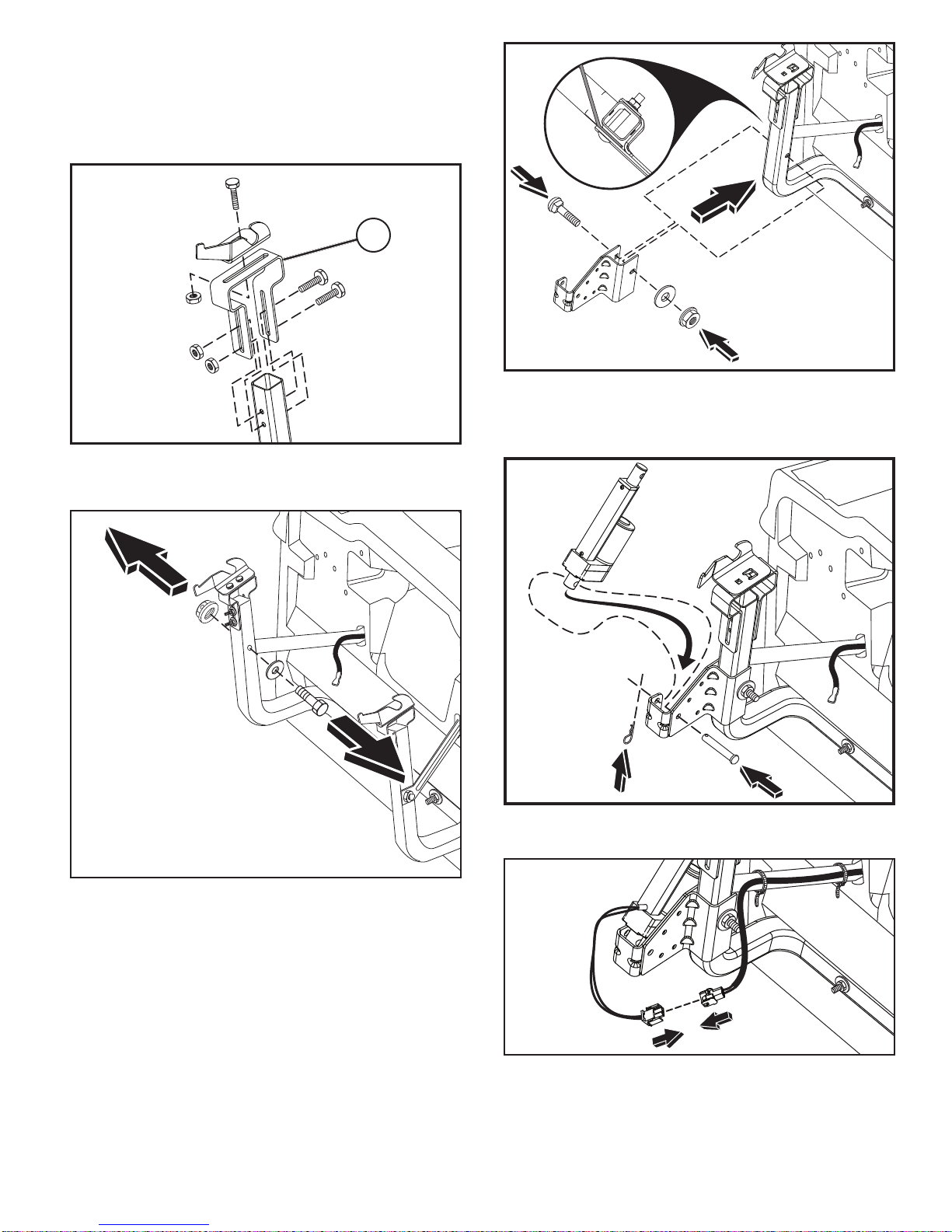

17. Install the lower bracket assembly onto the bagger support
frame and align the mounting hole with the current hole in
the frame. Install the 2 1/2” carriage bolt from the kit through
the mounting hole, making sure to have the threaded end
of the bolt facing towards the center line of the tractor. The
support bracket that extends from the back plate should be
installed between the frame and lower bracket assembly.
18. Using a 9/16” socket, install a lock nut and washer provided
in the kit on the 2 1/2” carriage bolt and tighten down.
19. Usingthe 2-3/8” clevis pin,install the actuator ontothe lower
bracket assembly with the motor facing towards the front of
the tractor.
20. Pushaclipthroughtheholeontheendofthe2-3/8"clevispin.
ASSEMBLY INSTRUCTIONS FOR TRACTORS
FACTORY EQUIPPED WITH ELECTRIC DUMP
SYSTEM BEGIN HERE.
16. Using a 9/16” wrench and 9/16” socket, remove the bolt and
nut that holds the bagger assembly support bracket to the
bagger support frame.
15. Remove the bolts holding the adjustment bracket to the
support tube and then remove the pivot bracket from the
adjustmentbracket.Replacetheadjustmentbracket(A)with
the high strength version included in the kit. Complete this
step on both sides of the tractor.
NOTE: This may require adjustment of the bagger. Please
refer to the tractor Owner’s/Operator's Manual for adjustment
procedures.
A

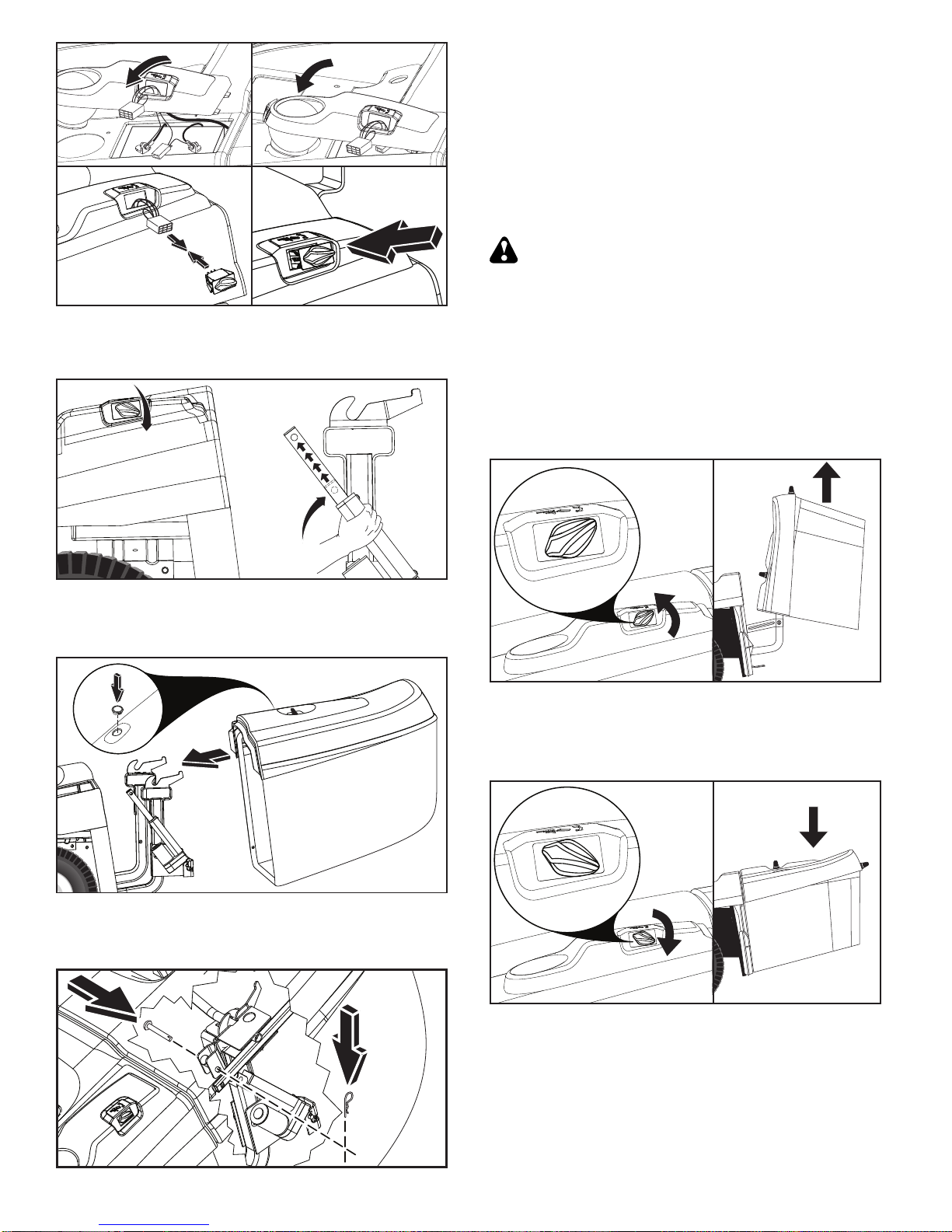

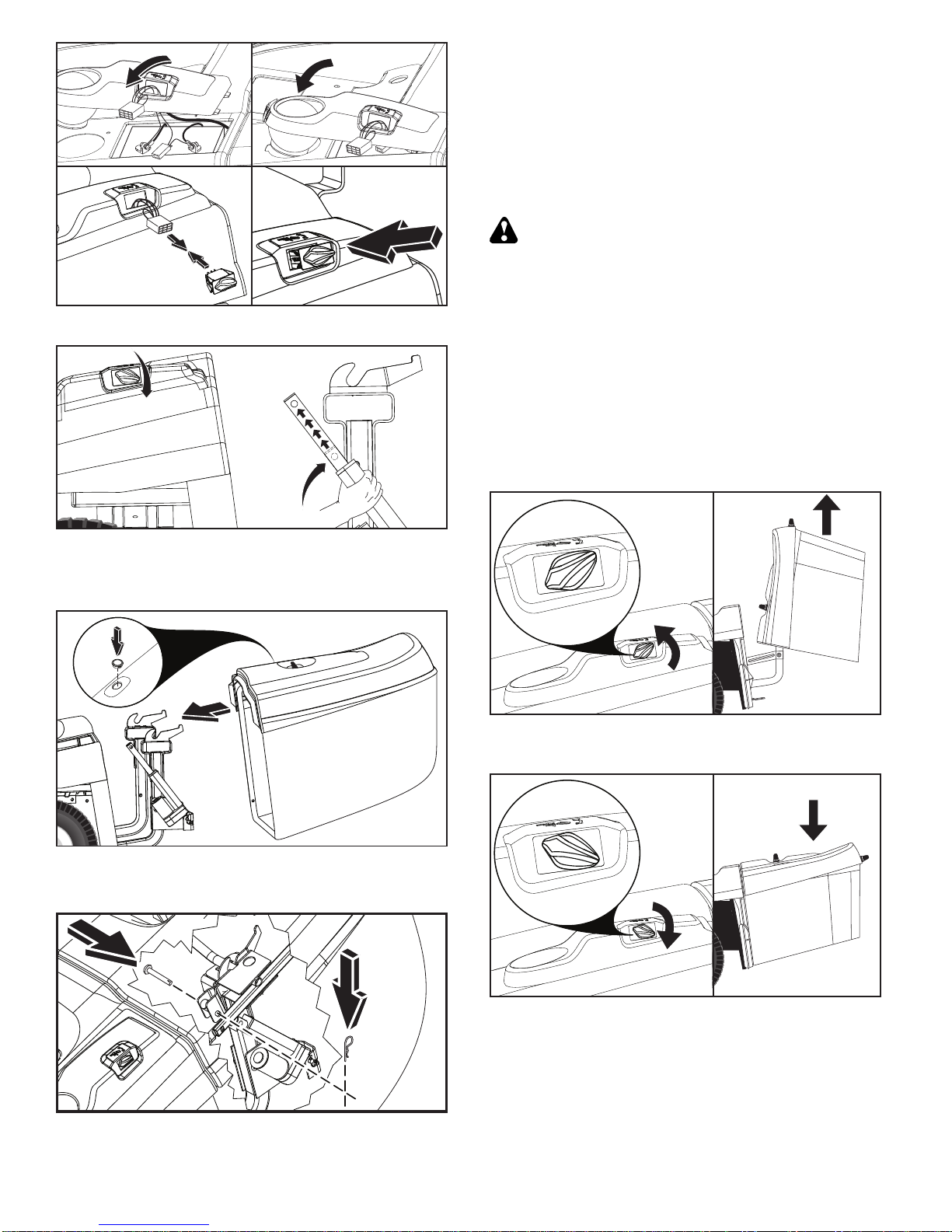

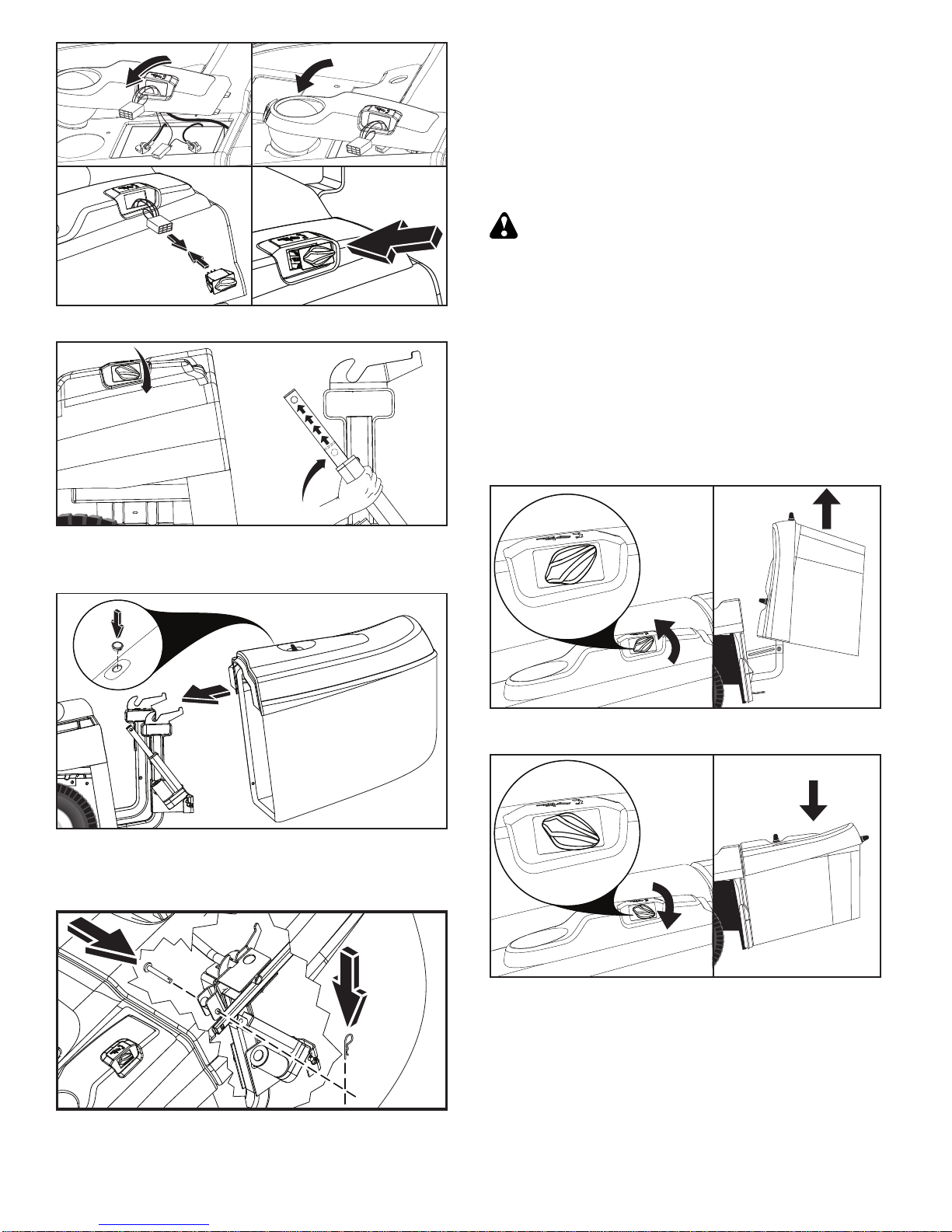

22. Passtheharnessthroughtheswitchopeningandthenattach
the new battery cover.
23. Plug the harness into the switch.
24. Snap the switch into the battery cover.

4
TO OPERATE ELECTRIC DUMP SYSTEM
NOTE: For tractors that have the factory equipped electric dump
system, the ignition switch must be in the “ON” position for the
bagger to dump. Tractors retrofitted with the kit do not.
WARNING: Keep fingers and objects clear of the bagger
during operation.
TO DUMP BAGGER
Your tractor is equipped with a Dump Bag Alarm. To turn off the
alarm disengage the attachment clutch control.
CAUTION: Do NOT place objects on top of the bagger or lean
on the bagger.
• Position tractor in location you wish to dump bagger.
• Ensurethat the transaxleis in the neutralposition. Set park-
ing brake.
• Todumpclippings,activatetheelectricdumpswitchbyturning
the switch counterclockwise until bagger reaches its highest
position.
28. Unclip the mesh side from the bagger frame on the left side
of the tractor to access the actuator assembly.
NOTE: Extend or retract the actuator as needed to align the
mounting hole with the upper bracket slot.
25. Press the switch down to extend the actuator fully while
supporting the actuator with your right hand.
CAUTION: Do not allow the actuator to press into the back plate.
26. Withthe actuator resting on theback plate,reinstall the bag-
ger onto the back of the tractor.
27. Snap the hole cover from the kit into the hole in the bagger
top where the dump handle was located.
• To continue mowing, ensure that the area around the tractor
isclearandcarefullypullforwarduntilthebaggerhascleared
thegrasspile.Oncethebaggerisclearofthegrasspile,stop
thetractor, ensure thetransaxle is inthe neutral position, set
the parking brake, and turn the dump switch clockwise until
the bagger is completely down.
29. Reaching into the bagger, connect the actuator to the upper
pivot bracket assembly using the 1-3/4" clevis pin.
30. Reachintothebaganduseaclipprovidedinthekittosecure
the 1-3/4" clevis pin.
31. Use the switch to raise the bagger and then reattach the
bagger mesh to the side of the bagger frame.
32. Place the included warning label on the fender of the tractor.
IMPORTANT:Theelectricdumpsystemmaybeequippedwithan
overload protection device. If the bagger system is overloaded, it
will cut power to the system. The protection device will automati-
cally reset after approximately 2 minutes. Once the system has
reset, ensure that nothing is on top of or against the bagger that
couldoverloadthesystem.Openthebagslightlyusingtheswitch
and then use a small rake or similar tool to scoop grass out of the
bag. Once you have removed the excess load, attempt to dump
the bagger using the electric dump system.

5
532 42 82-40
532 43 04-44
532 43 06-66 532 42 82-39 532 42 82-38 532 12 47-56 532 43 04-22
873 90 06-00
532 43 04-24 532 43 27-55 819 13 20-12 532 43 07-70
532 12 47-88
532 00 49-29
872 14 06-22
ERFORDERLICHE MONTAGEWERKZEUGE
SO RÜSTEN SIE DEN TRAKTOR MIT EINEM
ELEKTRISCHEN AUSKIPPSYSTEM NACH
HINWEIS:DieMontageanweisungenfürTraktoren,diebereitsab
Werk mit einem elektrischen Auskippsystem ausgestattet sind,
beginnen bei Schritt 17.
1. EntfernenSiezunächstdieBatterieabdeckunganderlinken
Seite.DrückenSiesiedazuimBereichvordemBecherhalter
nach hinten, so dass die Abdeckung nach oben klappt.
2. Entfernen Sie die Batterieanschluss-Hardware mit einem
7/16"-Schraubenschlüssel und heben Sie die Batterie her-
aus.
WARNUNG:DamitesnichtzueinemLichtbogenüberschlag
kommt, lösen Sie immer zuerst die negative und danach die
positive Leitung der Batterie.
3. Entfernen Sie die Grasfangbox und legen Sie sie auf dem
Boden ab.
4. LösenSiedieHalteklammerunddenGabelstiftvonderBasis
des Auskippgriffs und lösen Sie dann den Auskippgriff vom
oberen Ende der Grasfangbox.
5. Entfernen Sie mit einem Kreuzschlitzschraubendreher und
einem 3/8"-Schlüssel den Griff oben an der Grasfangbox.
6. Entfernen Sie mit einem Kreuzschlitzschraubendreher und
einem 3/8"-Schlüssel den Griff hinten an der Grasfangbox.
7. Entfernen Sie die Abdeckung von der Grasfangbox.

6
8 EntfernenSiemiteinem7/16"-SteckschlüsseldieMutterund
die Schlossschraube, mit denen die obere Halterung an der
Grasfangbox befestigt ist.
9 Heben Sie die Querstange an und entfernen Sie die obere
Halterung von der Grasfangbox.
10 InstallierenSiedieneueobereHalterungausdemMontagekit,
indem Sie sie auf die Querstange aufschieben und dann die
Bolzenlöcher ausrichten.
11 Bringen Sie die Schlossschraube und die Mutter mit einem
7/16"-Steckschlüssel wieder an, um die obere Halterung zu
arretieren.
12. Bringen Sie die Abdeckung und die Griffe der Grasfangbox
mit einem 3/8"-Steckschlüssel und einem Kreuzschlitz-
schraubendreher wieder an.
13. Führen Sie die Kabelbaugruppe so, dass die Ösen und der
Steckkontakt in der Batterieaussparung verlaufen und der
Mitnehmerstecker durch die Rückplatte neben der Stützhal-
terung der Grasfangbox an der linken Seite des Traktors
hindurchtritt.
14. Setzen Sie die Batterie wieder ein.
• AchtenSiedarauf,dieKabelbaugruppevon derhinteren,re-
chten Ecke aus über die Oberseite der Batterie zu führen.
• SchließenSiezuerstdasroteKabelandenpositivenPolund
dann das schwarze Kabel an den negativen Pol an. Achten
Siedarauf,dassdieLeitungenflachanderBatterieanliegen,
bevor Sie die Anschlüsse festziehen.

7
A
15. EntfernenSiedieSchrauben,mitdenendieEinstellklammer
amStützrohrbefestigtist,undlösenSiedenDrehwinkelvon
der Einstellklammer. Tauschen Sie die Einstellklammer (A)
gegen das verstärkte Exemplar im Montagekit aus. Führen
Sie diesen Schritt an beiden Traktorseiten aus.
HINWEIS: Dazu müssen Sie die Grasfangbox unter Umständen
verstellen. Erläuterungen zum Verstellen finden Sie im
Bedienungshandbuch zum Traktor.
16. EntfernenSiemiteinem9/16"-Schraubenschlüsselundeinem
9/16"-SteckschlüsseldieSchraubeunddieMutter,mitdenen
die Stützhalterung der Grasfangbox am Trägerrahmen der
Grasfangbox befestigt ist.
HIER BEGINNEN DIE MONTAGEANWEISUNGEN
FÜR TRAKTOREN, DIE BEREITS AB WERK MIT
EINEM ELEKTRISCHEN AUSKIPPSYSTEM AUS-
GESTATTET SIND.
17. Installieren Sie die untere Halterung am Trägerrahmen der
Grasfangbox und richten Sie die Montagebohrung an der
Bohrung im Rahmen aus. Führen Sie die 2 1/2"-Schlosss-
chraubeausdemMontagekitdurchdieMontagebohrung,und
zwar so, dass das Gewinde der Schraube auf die Mittellinie
des Traktors weist. Die von der Rückplatte ausgehende
StützhalterungmusszwischendemRahmenundderunteren
Halterung installiert werden.
18. Ziehen Sie mit einem 9/16"-Steckschlüssel die Sich-
erungsmutter und die Unterlegscheibe aus dem Montagekit
an der 2 1/2"-Schlossschraube fest.
19. Installieren Sie den Mitnehmer mit dem 2-3/8"-Gabelstift an
der unteren Halterung, und zwar so, dass der Motor auf die
Vorderseite des Traktors weist.
20. DrückenSieeineHalteklammerdurchdieBohrungamEnde
des 2-3/8"-Gabelstifts.
21. VerbindenSiedieKabelsteckervonMitnehmerundKabelbau-
gruppe. Befestigen Sie die Leitungen mit den Kabelbindern
aus dem Montagekit am Rahmen der Grasfangbox.
22. FührenSiedieKabelbaugruppedurchdieSchalteraussparung
und bringen Sie dann die neue Batterieabdeckung an.
23. Verbinden Sie die Kabelbaugruppe mit dem Schalter.
24. LassenSiedenSchalterindieBatterieabdeckungeinrasten.
25. DrückenSie denSchalternachunten, bisderMitnehmerauf
volleLängeausgefahrenist,und stützen Sie den Mitnehmer
dabei mit der rechten Hand ab.

8
WARNUNG:AchtenSiedarauf,dass derMitnehmer nicht gegen
die Rückplatte drückt.
26. Wenn der Mitnehmer an der Rückplatte anliegt, montieren
Sie die Grasfangbox hinten am Traktor.
27. DrückenSieanderStelle,andersichderAuskippgriffbefand,
dieBohrungsabdeckungausdemMontagekitindieBohrung
an der Abdeckung der Grasfangbox hinein.
28. Lösen Sie die Seite mit dem Netz vom Rahmen der Gras-
fangbox an der linken Seite des Traktors, so dass die Mit-
nehmerbaugruppe zugänglich wird.
HINWEIS: Ziehen Sie den Mitnehmer nach Bedarf weiter heraus
oder schieben Sie ihn hinein, bis die Montagebohrung an der
Kerbe der oberen Halterung ausgerichtet ist.
29. FassenSieindieGrasfangboxhineinundverbindenSieden
Mitnehmer mithilfe des 1-3/4"-Gabelstifts mit dem oberen
Drehwinkel.
30. Fassen Sie in die Grasfangbox hinein und arretieren Sie
den 1-3/4"-Gabelstift mit einer Halteklammer aus dem Mon-
tagekit.
SO BEDIENEN SIE DAS ELEKTRISCHE
AUSKIPPSYSTEM
HINWEIS: Bei Traktoren mit einem werkseitig installierten elek-
trischen Auskippsystem muss der Zündschalter zum Entleeren
derGrasfangboxinder„ON“-Positionstehen. Fürnachgerüstete
Traktoren gilt das nicht.
WARNUNG: Halten Sie Ihre Hände sowie auch Gegen-
ständeallerArtwährenddesBetriebsvonderGrasfang-
box fern.
SO ENTLEEREN SIE DIE GRASFANGBOX
Der Traktor ist mit einer Alarmfunktion ausgestattet, die signalisi-
ert,wenndie Grasfangbox voll ist.Umden Alarm auszuschalten,
lösen Sie den Kupplungshebel für die Grasfangbox.
WARNUNG: Legen Sie KEINE Gegenstände oben auf die Gras-
fangbox und lehnen Sie sich auch nicht daran.
• Positionieren Sie den Traktor dort, wo die Grasfangbox
entleert werden soll.
• Achten Sie darauf, dass das Getriebe in die Neutralposition
geschaltet ist. Ziehen Sie die Feststellbremse an.
• ZumAuskippenvonGrasabfällendrehenSiedenelektrischen
AuskippschaltergegendenUhrzeigersinn,bisdieGrasfang-
box die höchste Position erreicht hat.
• UmdenMähvorgangfortzusetzen,drehenSiedenelektrisch-
en Auskippschalter im Uhrzeigersinn, bis die Grasfangbox
die niedrigste Position erreicht hat.
WICHTIG: Das elektrische Auskippsystem ist unter Umständen
miteinemÜberlastschutzausgestattet.BeieinerÜberlastungder
Grasfangbox wird die Stromversorgung des Systems unterbro-
chen. Nach etwa 2 Minuten wird der Überlastschutz automatisch
deaktiviert.NachdemdasSystemaufdieseWeisezurückgesetzt
wurde, vergewissern Sie sich, dass nichts auf der Grasfangbox
liegtoderdaranlehnt,wasdasSystemüberlastenkönnte.Öffnen
Sie den Sack per Schalter ein Stück weit und entfernen Sie Gras
miteinemkleinenRechenodereinemähnlichenWerkzeug.Wenn
Sie das Gewicht in der Grasfangbox auf diese Weise reduziert
haben,versuchen Sie, die Grasfangboxmithilfedes elektrischen
Auskippsystems zu entleeren.
31. HebenSiedieGrasfangboxdurchDrückendesSchaltersan
und befestigen Sie dann das Netz der Grasfangbox wieder
seitlich am Rahmen der Grasfangbox.
32. Bringen Sie den mitgelieferten Warnaufkleber am Kotflügel
des Traktors an.

9
532 42 82-40
532 43 04-44
532 43 06-66 532 42 82-39 532 42 82-38 532 12 47-56 532 43 04-22
873 90 06-00
532 43 04-24 532 43 27-55 819 13 20-12 532 43 07-70
532 12 47-88
532 00 49-29
872 14 06-22
OUTILS NÉCESSAIRES POUR LE MONTAGE
POURRÉTROFITERLETRACTEURAVECLEKIT
DUSYSTÈMEDEBASCULEMENTÉLECTRIQUE
REMARQUE : Les instructions de montage pour les tracteurs
équipés d’usine du système de basculement électrique com-
mencent au point 17.
1. Commencez par enlever le couvercle de batterie sur le côté
gauche de l’unité. Pour enlever le couvercle, poussez en ar-
rière sur la partie en face du support de godet ; le couvercle
pivotera ensuite vers le haut.
2. Enlevez le connecteur de batterie à l’aide d’une clé de 7/16"
et soulevez la batterie pour la sortir.
ATTENTION : Pour éviter une gerbe d’étincelles au niveau
de la batterie, enlevez toujours le conducteur négatif en
premier avant d’enlever celui positif.
3. Enlevez l’ensacheur et posez-le par terre.
4. Déposezl’attache etl’axedechapede labasedelapoignée
debasculementetenlevezensuitecettedernièredelapartie
supérieure de l’ensacheur.
5. Enlevez la poignée de l’ensacheur supérieur à l’aide d’un
tournevis Phillips et d’une clé de 3/8".
6. Enlevez la poignée de l’ensacheur arrière à l’aide d’un
tournevis Phillips et d’une clé de 3/8".
7. Déposez la partie supérieure de l’ensacheur de
l’ensemble.

10
8 À l’aide d’une douille de 7/16", enlevez l’écrou et le boulon
de carrossier qui maintiennent le support supérieur sur
l’ensacheur.
9 Soulevez l’arbre transversal et enlevez le support supérieur
de l’ensacheur.
10 Installez le nouveau support supérieur fourni dans le kit en
lefaisantglisser sur l’arbre transversaletalignez ensuite les
trous de boulons.
11 Àl’aided’unedouillede7/16",remettezenplacel’écrouetle
boulon de carrossier pour maintenir le support supérieur.
12. Remettezenplacelecouvercledel’ensacheuretlespoignées
à l’aide d’une douille de 3/8" et d’un tournevis Phillips.
13. Acheminez les câbles des cavaliers de façon à ce que les
bouclesà œilletet la prise de commutationse trouvent dans
le trou de batterie et la prise de l’actionneur passe dans la
plaque arrière le long du support de l’ensacheur sur le côté
gauche du tracteur.
14. Remettez la batterie en place.
• Veillez à ce que les câbles soient acheminés au-dessus de
la batterie, à partir de l’angle droit arrière.
• Reliez en premier le câble rouge à la borne positive, puis le
câble noir à la borne négative. Veillez à ce que les conduc-
teurs soient posés à plat contre la batterie avant de serrer
les pièces.

11
A
15. Déposez les boulons maintenant le support de réglage au
tube de support et enlevez ensuite le support de pivot du
support de réglage. Remplacez le support de réglage (A)
par le modèle haute résistance fourni dans le kit. Effectuez
cette opération sur les deux côtés du tracteur.
REMARQUE : Il se peut que l’ensacheur doive être réglé. Pour
les opérations de réglage, consultez le manuel du propriétaire/
opérateur du tracteur.
16. À l’aide d’une clé de 9/16" et d’une douille de 9/16", enlevez
le boulon et l’écrou qui maintient le support de l’ensacheur
au châssis de support de l’ensacheur.
LES INSTRUCTIONS DE MONTAGE POUR LES
TRACTEURS ÉQUIPÉS D’USINE DU SYSTÈME
DE BASCULEMENT ÉLECTRIQUE COMMEN-
CENT ICI.
17. Montez le support inférieur sur le châssis de support de
l’ensacheur et alignez le trou de montage par rapport au
trou dans le châssis. Montez le boulon de carrosserie de 2
1/2" du kit à travers le trou de montage en veillant à ce que
l’extrémitéfiletéeduboulonsoitorientéeverslalignemédiane
du tracteur. Le support s’allongeant depuis la plaque arrière
devrait être monté entre le châssis et le support inférieur.
18. À l’aide d’une douille de 9/16", montez l’écrou de blocage
et la rondelle fournis dans le kit sur le boulon de carrosserie
de 2 1/2" et serrez.
19. À l’aide de l’axe de chape de 2-3/8", montez l’actionneur sur
le support inférieur avec le moteur orienté vers l’avant du
tracteur.
20. Enfoncez une attache dans le trou à l’extrémité de l'axe de
chape de 2-3/8".
21. Reliez les connecteurs de câble entre l’actionneur et le fais-
ceau. Utilisez les serre-câbles fournis dans le kit pour fixer
les câbles au châssis de l’ensacheur.
22. Faites passer le faisceau dans l’ouverture de l’interrupteur
et fixez le nouveau couvercle de batterie.
23. Branchez le faisceau dans l’interrupteur.
24. Introduisez l’interrupteur dans le couvercle de batterie.
25. Appuyez sur l’interrupteur pour allonger complètement
l’actionneur tout en soutenant l’actionneur de la main droite.

12
ATTENTION : Veillez à ce que l’actionneur ne force pas sur la
plaque arrière.
26. Avec l’actionneur reposant sur la plaque arrière, remontez
l’ensacheur à l’arrière du tracteur.
27. Introduisez le couvercle à trou du kit dans le trou de la partie
supérieure de l’ensacheur où se trouve la poignée de bas-
culement.
28. Détachez la grille du châssis de l’ensacheur sur le côté
gauche du tracteur pour pour avoir accès à l’actionneur.
REMARQUE:Allongezouraccourcissezl’actionneurpouraligner
le trou de montage par rapport à la fente du support supérieur.
29. Unefoisl’ensacheuraccessible,reliezl’actionneurausupport
de pivot supérieur à l’aide de l’axe de chape de 1-3/4".
30. Accédez à l’ensacheur et utilisez une attache fournie dans
le kit pour fixer l’axe de chape de 1-3/4".
POURUTILISERLESYSTÈMEDEBASCULEMENT
ÉLECTRIQUE
REMARQUE : Pour les tracteurs équipés d’usine du système
de basculement électrique, le contacteur d’allumage doit être en
position « ON » (MARCHE) pour que l’ensacheur bascule. Ce
n'est pas le cas des tracteurs rétrofités avec le kit.
AVERTISSEMENT:Tenezlesdoigtsetlesobjetsàl’écart
de l’ensacheur pendant le fonctionnement.
POUR FAIRE BASCULER L’ENSACHEUR
Votre tracteur est équipé d’une alarme de basculement
d’ensacheur. Pour couper l’alarme, désengagez la commande
d’embrayage de l’outil.
ATTENTION : NE posez aucun objet au-dessus de l’ensacheur
et ne vous penchez pas au-dessus.
• Placez le tracteur à l’endroit voulu pour faire basculer
l’ensacheur.
• Assurez-vousquelegroupeboîte-pontestenpositionneutre.
Serrez le frein de stationnement.
• Pour faire basculer les couteaux, tournez l’interrupteur de
basculement électrique dans le sens inverse des aiguilles
d’unemontrejusqu’àcequel’ensacheuratteignesaposition
la plus haute.
• Pourcontinuerdefaucher,tournezl’interrupteurdebascule-
ment électrique dans le sens des aiguilles d’une montre
jusqu’à ce que l’ensacheur soit complètement abaissé.
31. Utilisez l’interrupteur pour soulever l’ensacheur et attachez
de nouveau la grille de l’ensacheur sur le côté du châssis
de l’ensacheur.
32. Apposez l’étiquette d’avertissement sur l’aile du tracteur.
IMPORTANT: Le système de basculement électrique peut
être équipé d’un dispositif de protection contre la surcharge. Si
l’ensacheur est surchargé, il coupera l’alimentation électrique du
système. Le dispositif de protection reviendra automatiquement
à l’état initial après 2 minutes environ. Une fois que le système
s’est remis à l’état initial, veillez à ce qu’aucun objet ne soit posé
sur l’ensacheur ou appuyé contre lui pour éviter de surcharger
le système. Ouvrez légèrement le sac à l’aide de l’interrupteur
et utilisez ensuite un petit râteau ou un outil similaire pour vider
le sac. Après avoir enlevé la charge excessive, faites basculer
l’ensacheur à l’aide du système de basculement électrique.

13
532 42 82-40
532 43 04-44
532 43 06-66 532 42 82-39 532 42 82-38 532 12 47-56 532 43 04-22
873 90 06-00
532 43 04-24 532 43 27-55 819 13 20-12 532 43 07-70
532 12 47-88
532 00 49-29
872 14 06-22
HERRAMIENTAS NECESARIAS PARA EL MONTAJE
PARAINSTALARELKITDELSISTEMADEDES-
CARGAELÉCTRICODEFORMARETROACTIVA
NOTA: En el paso 17 comienzan las instrucciones de montaje
correspondientes a los tractores equipados con el sistema de
descarga eléctrico.
1. Para empezar, quite la tapa de la batería del lado izquierdo
de la unidad. Para quitar la tapa, presione hacia atrás sobre
la parte delantera del compartimento hasta que la tapa se
mueva hacia arriba.
2. Quite las piezas metálicas del conector de la batería con
una llave de 11,11 mm y levante la batería para sacarla.
PRECAUCIÓN: Para evitar que la batería genere chispas,
desconecte siempre el cable negativo antes de intentar
extraer el cable positivo.
3. Quite la ensacadora y deposítela en el suelo.
4. Quite la abrazadera y el pasador de horquilla de la base de
la palanca de descarga y luego desmonte la palanca de la
parte superior de la ensacadora.
5. Quiteelasasuperiordelaensacadoracon un destornillador
Phillips y una llave de 9,52 mm.
6. Desmonteelasaposteriordelaensacadoraconeldestornil-
lador Phillips y la llave de 9,52 mm.
7. Separe la parte superior de la ensacadora del conjunto.

14
8 Utilice una llave de tubo de 11,11 mm para quitar la tuerca
y el tornillo de cabeza redonda que sujetan la escuadra del
lado superior a la ensacadora.
9 Levante el eje transversal y extraiga la escuadra del lado
superior de la ensacadora.
10 Para instalar el nuevo conjunto de escuadra superior que
se suministra en el kit, deslícelo sobre el eje transversal y
alinee los orificios de los pasadores.
11 Utilice una llave de tubo de 11,11 mm para volver a montar
el tornillo de cabeza redonda y la tuerca que sujetan la es-
cuadra superior.
12. Vuelva a montar la tapa de la ensacadora y las asas con
una llave de tubo de 9,52 mm y un destornillador Phillips.
13. Instale el arnés de los cables de acoplamiento de manera
que las argollas y el conector del interruptor queden en el
hueco de la batería, y que el conector del actuador pase por
la placa de apoyo del lateral de la escuadra de soporte de
la ensacadora, que se encuentra en el lado izquierdo del
tractor.
14. Vuelva a montar la batería.
• Asegúrese de tender el arnés de cableado por la parte su-
perior de la batería desde la esquina trasera derecha.
• Conecte el cable rojo al terminal positivo y luego conecte
el cable negro al terminal negativo. Asegúrese de que los
cables quedan en horizontal contra la batería antes de fijar
las piezas metálicas.

15
A
15. Quite los pernos que fijan la escuadra de ajuste al tubo de
soporte y extraiga la abrazadera giratoria de la escuadra de
ajuste. Cambie la escuadra de ajuste (A) por la escuadra de
alta resistencia incluida en el kit. Lleve a cabo este paso en
ambos lados del tractor.
NOTA:Esposiblequetengaqueajustarlaensacadora.Consulte
los procedimientos de ajuste en el manual del propietario o en el
manual del operador del tractor.
16. Utiliceuna llave yuna llave detubo de 14,28mm para quitar
el perno y la tuerca que sujetan la escuadra de soporte de
la ensacadora al bastidor.
AQUÍ COMIENZAN LAS INSTRUCCIONES DE
MONTAJE PARA TRACTORES EQUIPADOS
CON EL SISTEMA DE DESCARGA ELÉCTRICO.
17. Instaleel conjuntodelaescuadrainferior enelbastidordela
ensacadora y alinee el orificio de montaje con el orificio del
bastidor.Instaleenelorificiodemontajeeltornillodecabeza
redonda de 63,5 mm que se suministra en el kit. Verifique
que el extremo roscado del perno queda orientado hacia el
eje del tractor. La escuadra de soporte que sale de la placa
de apoyo debería instalarse entre el bastidor y el conjunto
de la escuadra inferior.
18. Utilice una llave de tubo de 14,28 mm para instalar la con-
tratuercaylaarandeladelkiteneltornillodecabezaredonda
de 63,5 mm y apriételas.
19. Utilice el pasador de horquilla de 41,27 mm para instalar el
actuadorenlaescuadrainferiorconelmotororientadohacia
la parte delantera del tractor.
20. Introduzca la abrazadera por el orificio del extremo del
pasador de horquilla de 41,27 mm.
21. Conectelasclavijasdeloscablesentreelactuadoryelarnés.
Utilice las bridas del kit para fijar los cables al bastidor de la
ensacadora.
22. Pase el arnés de por la abertura del interruptor y acople la
nueva tapa de la batería.
23. Conecte el arnés al interruptor.
24. Encaje el interruptor en la tapa de la batería.
25. Presione el interruptor para que el actuador se despliegue
completamente mientras lo sujeta con la mano derecha.

16
PRECAUCIÓN:Nopermitaqueelactuadorejerzapresiónsobre
la placa de apoyo.
26. Con el actuador apoyado contra la placa, vuelva a instalar
la ensacadora en la parte trasera del tractor.
27. Encaje la tapa del kit en el orificio de la parte superior de la
ensacadora, donde se encuentra la palanca de descarga.
28. Desengancheelladodemalladelbastidordelaensacadora
del lateral izquierdo del tractor para acceder al conjunto del
actuador.
NOTA: Extienda o pliegue el actuador como sea necesario
para alinear el orificio de montaje con la ranura de la escuadra
superior.
29. Utilice el pasador de horquilla de 6,35 mm para conectar el
actuador a la abrazadera giratoria superior desde el interior
de la ensacadora.
30. Desde el interior de la bolsa, fije el pasador de horquilla de
6,35 mm con la abrazadera suministrada en el kit.
31. Utilice el interruptor para levantar la ensacadora y vuelva a
instalar la malla en el lateral del bastidor.
32. Coloque la etiqueta de advertencia suministrada en el
guardabarros del tractor.
PARA ACCIONAR EL SISTEMA DE DESCARGA
ELÉCTRICO
NOTA: En los tractores equipados de serie con el sistema de
descarga eléctrico es preciso situar el interruptor de encendido
en la posición "ON" para vaciar la ensacadora. Esta acción no
es necesaria en los tractores en los que se ha instalado el kit de
forma retroactiva.
ADVERTENCIA: No acerque los dedos ni ningún objeto a
la ensacadora mientras esté funcionando.
PARA VACIAR LA ENSACADORA
El tractor está equipado con una alarma para vaciar el contene-
dor. Para desactivar la alarma, suelte el control de acoplamiento
del accesorio.
PRECAUCIÓN: NO coloque objetos encima de la ensacadora
ni apoye nada en ella.
• Lleve el tractor al lugar en el que desea vaciar la ensaca-
dora.
• Verifique que el transeje se encuentra en punto muerto.
Ponga el freno de estacionamiento.
• Para vaciar los residuos, gire el interruptor eléctrico de des-
carga hacia la izquierda hasta que la ensacadora alcance
la altura máxima.
• Para seguir segando, gire el interruptor de descarga hacia
la derecha hasta que la ensacadora descienda completa-
mente.
IMPORTANTE:Elsistemadedescargaeléctricopuedeincorporar
undispositivodeproteccióncontrasobrecargas.Estedispositivo
corta la corriente del sistema cuando se sobrecarga la ensaca-
dora. La corriente se restablece de forma automática después
de aproximadamente 2 minutos. Cuando el sistema vuelva a
funcionar, asegúrese de que no hay nada encima ni apoyado en
la ensacadora que pueda provocar la sobrecarga. Abra la bolsa
un poco mediante el interruptor y utilice un rastrillo pequeño u
otro utensilio similar para sacar la hierba de la bolsa. Cuando
haya eliminado el exceso de carga, intente vaciar la ensacadora
con el sistema de descarga eléctrico.

17
532 42 82-40
532 43 04-44
532 43 06-66 532 42 82-39 532 42 82-38 532 12 47-56 532 43 04-22
873 90 06-00
532 43 04-24 532 43 27-55 819 13 20-12 532 43 07-70
532 12 47-88
532 00 49-29
872 14 06-22
UTENSILI RICHIESTI PER L'ASSEMBLAGGIO
PER MONTARE SUL TRATTORE IL KIT DEL
SISTEMA DI RACCOLTA ELETTRICO
NOTA:Leistruzionidimontaggioperitrattoriconcestodiraccolta
assemblato in fabbrica incominciano al punto 17.
1. Togliere il copri-batteria sulla parte sinistra dell’unità. Per
togliere il copri-batteria, fare pressione all’indietro sull’area
davanti al porta coppa e poi sollevare il coperchio.
2. Togliere la copertura metallica del connettore della batteria
mediante una brugola da 7/16” ed estrarre la batteria.
ATTENZIONE: Per evitare di scaricare la batteria, staccare
sempre il polo negativo prima di quello positivo.
3. Togliere il cesto di raccolta e appoggiarlo sul terreno.
4. Togliere il fermaglio e il perno del cavallotto dalla base della
maniglia del cesto e poi togliere la maniglia sulla parte su-
periore del cesto.
5. Mediante un cacciavite a brugola e una brugola da 3/8”
togliere la maniglia superiore del cesto.
6. Mediante un cacciavite a brugola e una brugola da 3/8”
togliere la maniglia posteriore del cesto.
7. Staccare la parte superiore del cesto dall’unità.

18
8 Mediante una chiave da 7/16”, togliere il dado e il bullone a
testa tonda che fissano la staffa superiore al cesto.
9 Sollevare l’albero a croce e togliere la staffa superiore dal
cesto.
10 Installareilnuovogruppodellastaffasuperiorecontenutonel
kit facendolo scivolare sull’albero a croce e poi allineandolo
ai fori del bullone.
11 Mediante una chiave da 7/16”, fissare il dado e il bullone a
testa tonda al gruppo della staffa superiore.
12. Mediante una chiave da 3/8” e un cacciavite a brugola ri-
montare il coperchio e le maniglie del cesto.
13. Dirigere i cablaggi dei cavallotti in modo che gli anelli e la
candeladiaccensionesianoincorrispondenzadelforodella
batteria e la spina dell’attuatore passi attraverso la piastra
posteriorelungolastaffadisupportodelcestosullatosinistro
del trattore.
14. Riposizionare la batteria.
• Verificare che i cablaggi siano diretti sopra alla batteria
dall’angolo posteriore destro.
• Collegaredapprimailcavorossoalterminalepositivo,quindi
ilcavo neroal terminale negativo. Verificare che i cavi siano
piatticontrolabatteriaprimadifissarelacoperturametallica.

19
A
15. Togliere i bulloni che fissano la staffa di regolazione al tubo
disupportoepoitogliere la staffa rotante dalla staffa di rego-
lazione.Sostituire lastaffadiregolazione (A)conlaversione
più resistente inclusa nel kit. Completare questa procedura
su entrambe le parti del trattore.
NOTA: Ciò può richiedere la regolazione del cesto di raccolta.
Fareriferimentoalmanualed’usodelproduttoreperleprocedure
di regolazione.
16. Medianteunabrugolada9/16”eunachiaveda9/16”,togliere
il bullone e il dado che fissano la staffa al telaio di supporto
del cesto.
LE ISTRUZIONI DI MONTAGGIO PER I TRAT-
TORI CON CESTO DI RACCOLTA ASSEMBLATO
IN FABBRICA INCOMINCIANO QUI.
17. Installareilgruppodellastaffainferioresulsupportodelcesto
eallineare il forodi montaggio con ilforo sul telaio.Installare
ilbulloneatestatondada21/2”indotazioneattraversoilforo
di fissaggio, verificando che l’estremità filettata del bullone
sia rivolta verso la linea mediana del trattore. La staffa di
supportochesiestendedallapiastraposterioredovrebbees-
sere installata tra il telaio e il gruppo della staffa inferiore.
18. Mediante una chiave da 9/16”, montare un dado di fissaggio
e una rondella forniti nel kit al bullone a testa tonda 2 1/2” e
serrare.
19. Medianteilpernodacavallottoda2-3/8”,installarel’attuatore
sul gruppo inferiore della staffa con il motore rivolto verso la
parte anteriore del trattore.
20. Farepassareunfermaglioattraversoilforosull’estremitàdel
perno da cavallotto da 2-3/8".
21. Collegare i connettori dei cavi tra l’attuatore e i cablaggi.
Utilizzare i lacci di fissaggio in dotazione nel kit per fissare i
cavi al telaio del cesto.
22. Fare passarei cablaggi attraversol’apertura dell’interruttore
e poi collegare il coperchio della nuova batteria.
23. Inserire i cablaggi nell’interruttore.
24. Inserire l’interruttore nel coperchio della batteria.
25. Premere verso il basso l’interruttore per stendere comple-
tamente l’attuatore sostenendo contemporaneamente
l’attuatore con la mano destra.

20
ATTENZIONE: Fare in modo che l’attuatore non prema contro
la piastra posteriore.
26. Con l’attuatore appoggiato alla piastra posteriore, rimontare
il cesto di raccolta sulla parte posteriore del trattore.
27. Inserireilcopri-foroindotazionenelforosullapartesuperiore
del cesto di raccolta dove si trovava la maniglia.
28. Sganciare la parte con la retina dal telaio del cesto di rac-
colta sul lato sinistro del trattore per accedere al gruppo
dell’attuatore.
NOTA: Estendere o ritrarre l’attuatore in modo da allineare il foro
di fissaggio con l’apertura superiore della staffa.
29. Inserendolamanonelcesto,collegarel’attuatorealgruppodella
staffarotantesuperioremedianteilpernodelcavallottoda1-3/4".
30. Inserendo la mano nel cesto e servendosi del fermaglio in
dotazione, fissare il perno del cavallotto da 1-3/4".
PER AZIONARE IL SISTEMA DI SVUOTAMENTO
ELETTRICO
NOTA:Peritrattorisuiqualièstatoinstallatoinfabbricailcestodi
raccolta, l’interruttore di accensione deve essere sulla posizione
“ON” per svuotare il cesto. Ciò non vale per i trattori sui quali il
cesto è stato montato successivamente.
AVVERTENZA:Tenerelontanidalcestoditaealtrioggetti
durante il funzionamento.
PER SVUOTARE IL CESTO
Il trattore è dotato di un cicalino che segnala quando il cesto di
raccolta è pieno. Per disinserire l’allarme, azionare il pulsante di
innesto lame.
AVVERTENZA: NON posizionare oggetti sul cesto né appog-
giarvisi.
• Posizionare il trattore nel luogo in cui si intende svuotare il
cesto di raccolta.
• Verificarechel’assetrazionesiainposizioneneutra. Azionare
il freno di stazionamento.
• Per svuotare il cesto di raccolta, attivare l’interruttore di
svuotamento elettrico ruotandolo in senso antiorario fino a
quando il cesto di raccolta raggiunge la posizione più alta.
• Per proseguire il lavoro di falciatura, verificare che il cesto
sia completamente abbassato.
IMPORTANTE: Il sistema di svuotamento elettrico del cesto
di raccolta può prevedere un dispositivo di protezione contro il
sovraccarico.Seil cesto di raccoltaèsovraccarico, si interrompe
l’alimentazionealsistema.Ildispositivo di protezione viene auto-
maticamente resettato dopo circa 2 minuti. Dopo il ripristino del
sistema,verificarechenonvisiaalcunoggettoappoggiatosoprao
controilcestochepossadeterminareilsovraccaricodelsistema.
Aprireleggermente il saccomediante l’interruttore, quindicon un
piccolo rastrello o con un altro utensile simile estrarre l’erba dal
sacco. Dopo avere eliminato l’erba in eccesso, cercare di effet-
tuare lo svuotamento del cesto di raccolta mediante l’apposito
sistema elettrico.
31. Utilizzare l’interruttore per alzare il cesto di raccolta, poi riat-
taccare la rete del cesto sul lato del telaio del cesto.
32. Mettere l’etichetta di avvertenza inclusa sul paraurti del
trattore.
